Obróbka wielkogabarytowa CNC z 40+ gatunków materiałów do 26 m – produkcja kontraktowa południowe Niemcy
Obróbka wielkogabarytowa CNC ciężkich części do 50 t – frezowanie portalowe, frezowanie z ruchomą kolumną, wytaczarki poziome i toczenie karuzelowe pod jednym dachem, ze stali, Hardox i stali nierdzewnej, w produkcji kontraktowej w Lorch.
Frezowanie do 26 000 mm
Frezowanie portalowe i frezowanie z ruchomą kolumną dla wyjątkowo długich i wielkogabarytowych elementów.
Obróbka na wytaczarkach
Trzy poziome wytaczarki CNC ze stołem obrotowym – wiercenie, wytaczanie i frezowanie w jednym zamocowaniu.
Toczenie karuzelowe Ø 4 800 mm
Stół obrotowy dla obrotowo-symetrycznych ciężkich elementów do 50 t.
Ciężkie elementy do 50 t
System suwnic 2×25 t i infrastruktura halowa dla wszystkich rozmiarów elementów.
Stal · Hardox · stal nierdzewna
Stal konstrukcyjna, stal drobnoziarnista do S1100, Hardox 400/500 oraz stal nierdzewna 1.4301/1.4571.
DIN EN ISO 9001:2015
System zarządzania jakością z udokumentowanym zarządzaniem materiałami.
Obróbka wielkogabarytowa CNC – wszystkie procesy pod jednym dachem
Obróbka wielkogabarytowa w firmie Bock oznacza: frezowanie, wiercenie, wytaczanie i toczenie elementów, które są zbyt duże, zbyt długie lub zbyt ciężkie dla standardowych maszyn – do 26 000 mm długości i 50 t. Frezowanie portalowe, frezowanie z ruchomą kolumną, wytaczarki poziome i toczenie karuzelowe współpracują ze sobą w tym samym zakładzie, dzięki czemu złożone elementy są w pełni obrabiane bez zewnętrznej logistyki.
Która maszyna obrabia Państwa element, ustalamy na podstawie Państwa specyfikacji – to przyporządkowanie jest częścią naszego know-how produkcyjnego i całkowicie zdejmuje z Państwa wybór. Do każdego zadania dostępna jest odpowiednia maszyna; redukuje to operacje przezbrajania i przemocowania oraz zapewnia wąskie tolerancje położenia również na dużych odległościach.
Programowanie odbywa się na podstawie danych CAD lub wymiarów rysunkowych – pojedyncze elementy, prototypy i małe serie na równi, jako produkcja kontraktowa bez ilości minimalnych. Układ suwnicowy 2×25 t zapewnia przezbrajanie i pozycjonowanie wszystkich elementów wielkogabarytowych; protokoły wymiarowe, kontrolę pierwszej próbki i atesty materiałowe udostępniamy w odniesieniu do projektu według DIN EN ISO 9001:2015.
Po obróbce skrawaniem elementy wielkogabarytowe są przekazywane bezpośrednio do spawania, piaskowania i lakierowania – kompletna produkcja z jednej ręki, bez zewnętrznej logistyki między etapami obróbki.
Wideo

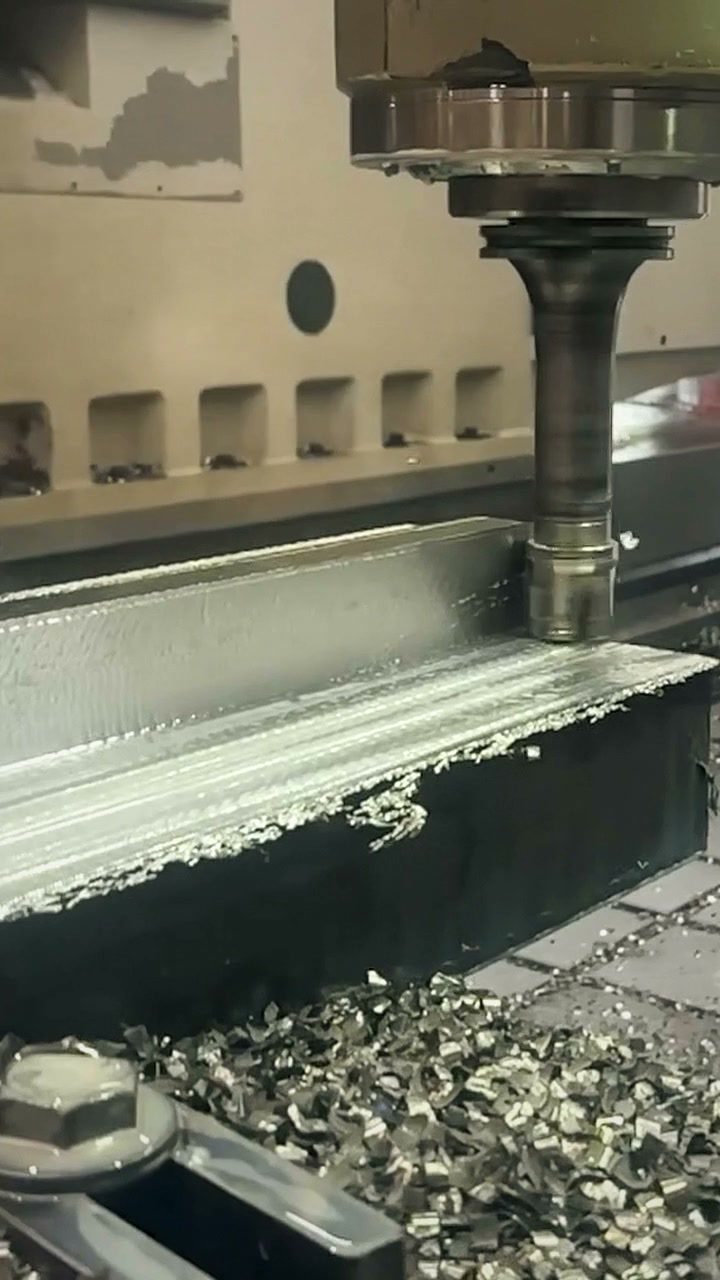

Obróbka wielkogabarytowa CNC na wideo
Wgląd na żywo w ciężką obróbkę skrawaniem wielkogabarytowych elementów w Lorch – usuwanie wiórów, wrzeciono i precyzja przy ciężkich elementach do 50 t. Dotknij wideo, aby odtworzyć z dźwiękiem.
Elementy do 50 t
Drogi przejazdu do 26 000 mm długości – duże elementy, które dla standardowych maszyn są zbyt duże, zbyt długie lub zbyt ciężkie, w kilku zamocowaniach.
Wszystkie procesy pod jednym dachem
Frezowanie portalowe, frezowanie na kolumnie jezdnej, poziome wytaczarki i toczenie karuzelowe zazębiają się w tym samym zakładzie – bez zewnętrznej logistyki między etapami.
Produkcja kontraktowa wg DIN EN ISO 9001
Pojedyncze elementy, prototypy i małe serie bez ilości minimalnych – z protokołem pomiarowym, kontrolą pierwszej próbki i atestem materiałowym.
Maszyny do obróbki wielkogabarytowej
Cztery grupy maszyn do skrawania elementów wielkogabarytowych – każda z własnym profilem mocnych stron:
Frezowanie portalowe – Zayer Thera W
Dwie frezarki portalowe z głowicą frezarską uchylną o 30° i portalem podpartym obustronnie – maksymalna sztywność dla długich, wielkogabarytowych elementów.
Droga przejazdu do 26 000 mm · do 50 t
Zobacz maszynę
Centrum frezarsko-wytaczarskie płytowe – Soraluce FR 20 000
Maszyna z ruchomą kolumną z uchylną głowicą frezarską i stołem obrotowym – otwarta od góry przestrzeń robocza dla gabarytowych, wysokich ciężkich elementów.
X 20 000 mm · stół obrotowy 2,5 × 2,5 m
Zobacz maszynę
Wytaczarka pozioma CNC – TOS-Varnsdorf WHN 13
Trzy identyczne wytaczarki z wrzecionem wytaczarskim Ø 130 mm i stołem obrotowym – wiercenie, wytaczanie, frezowanie i gwintowanie w jednym zamocowaniu.
Wrzeciono Ø 130 mm · 3 maszyny
Zobacz maszynę
Toczenie karuzelowe – Feichter
Toczenie pionowe obrotowo-symetrycznych ciężkich elementów – duże kołnierze, wieńce obrotowe, pierścienie i tuleje według rysunku.
Ø 4 800 mm · do 50 t
Zobacz maszynę
Narzędzia specjalne – zasób narzędzi zgromadzony w ciągu 63 lat
Same duże maszyny nie wystarczą, aby wykonać element – decydujące jest narzędzie we wrzecionie. W ciągu 63 lat produkcji kontraktowej firma Bock zbudowała wyjątkowo bogaty zasób narzędzi i narzędzi specjalnych. Ten gromadzony przez dziesięciolecia fundusz narzędziowy to realna przewaga: uniezależnia nas od długotrwałego pozyskiwania narzędzi specjalnych i umożliwia obróbkę, którą wielu producentów kontraktowych musi zlecać na zewnątrz lub w ogóle odrzuca.
- Długie żerdzie wiertarskie i wytaczarskie do głębokich otworów i wytaczanych gniazd łożyskowych
- Głowice frezarskie kątowe do trudno dostępnych powierzchni i obróbki wielostronnej
- Frezy specjalne i duże frezy planujące do nietypowych konturów i dużych objętości skrawania
- Wiertła specjalne, gwintowniki i narzędzia do gwintowania aż do dużych wymiarów
- Własne oprawki, przyrządy mocujące i uchwyty do nieporęcznych i ciężkich elementów
- Skalibrowane przyrządy pomiarowe i kontrolne do kontroli wymiarowej dużych geometrii
Dzięki temu Bock jest przygotowany uniwersalnie – niezależnie od tego, czy chodzi o nietypową geometrię, głęboki otwór czy trudno dostępną powierzchnię: z reguły odpowiednie narzędzie jest już w firmie. Skraca to czasy przezbrajania i pozyskiwania narzędzi oraz poszerza zakres elementów, które możemy wykonać ekonomicznie.
Materiały do obróbki wielkogabarytowej CNC
Bock stosuje przeważnie europejskie stale wysokiej jakości:
- Stal konstrukcyjna S235, S355 – Standardowa stal konstrukcyjna
- Stal drobnoziarnista do S1100 – wysokowytrzymała, spawalna
- Hardox 400 / 500 – Stal odporna na ścieranie do elementów narażonych na obciążenia
- Stal nierdzewna 1.4301, 1.4571 – odporna na korozję
- Stale specjalne wg rysunku i wymagań klienta
Atesty materiałowe i dowody materiałowe są udostępniane w odniesieniu do projektu.
Typowe zastosowania
Obróbka wielkogabarytowa CNC w firmie Bock jest stosowana do:
- Płyty podstawowe, łoża maszyn i nośniki strukturalne
- Kołnierze, pierścienie i tuleje do zastosowań ciężkich
- Dźwigary i elementy poprzeczne do dźwigów i pojazdów
- Złożone elementy do budowy instalacji i maszyn specjalnych
- Obrobione konstrukcje spawane i zespoły spawane
Wykonane elementy mogą być w tym samym zakładzie spawane, piaskowane i lakierowane – kompletna produkcja bez zewnętrznej logistyki między etapami obróbki. System suwnic 2×25 t zapewnia obsługę we wszystkich obszarach produkcji. Wymagania z budowy dźwigów, budowy pojazdów i budowy instalacji są spełniane dzięki DIN EN ISO 9001:2015, protokołom wymiarowym i dowodom materiałowym – pojedyncze elementy, prototypy i małe serie bez ilości minimalnych.
Obróbka wielkogabarytowa CNC w firmie Bock - Państwa korzyści
Bock Maschinenbau prowadzi obróbkę wielkogabarytową CNC jako część kompletnego procesu produkcyjnego:
- Wszystkie procesy pod jednym dachem
- Frezowanie portalowe, frezowanie z ruchomą kolumną, wytaczarki i toczenie karuzelowe współpracują ze sobą.
- Elementy do 26 m / 50 t
- Drogi przejazdu do 26 000 mm i suwnica 2×25 t dla największych elementów.
- Odpowiednia maszyna do każdego elementu
- Przyporządkowanie maszyny według Państwa specyfikacji przejmujemy w całości.
- Produkcja kontraktowa bez ilości minimalnych
- Pojedyncze elementy, prototypy i elementy seryjne są wykonywane na równi.
- DIN EN ISO 9001:2015
- System zarządzania jakością z udokumentowanym zarządzaniem materiałami.
- Zasób narzędzi zgromadzony przez dziesięciolecia
- Zbierany od 63 lat zasób narzędzi specjalnych i specjalistycznych – niemal do każdej geometrii odpowiednie narzędzie jest już w firmie.
- Ponad 20 maszyn w firmie
- Siedem dużych centrów obróbczych CNC plus pełne spektrum poniżej – od 26-metrowego centrum frezowania portalowego po konwencjonalną tokarkę, wszystko pod jednym dachem.
- Duże części dla regionu
- Producenci maszyn i urządzeń z regionu Stuttgart, z całego obszaru DACH i z całej Europy zlecają frezowanie, toczenie i wiercenie swoich ciężkich elementów o masie do 50 t u nas w Lorch – z jednej ręki.
Częste pytania dotyczące obróbki wielkogabarytowej
Jak duże mogą być elementy?
Drogi przejazdu frezowania sięgają do 26 000 mm (frezarki portalowe Zayer Thera W); za pomocą suwnicy 2×25 t przezbrajane są elementy do 50 t. Toczenie karuzelowe jest możliwe do Ø 4 800 mm. Która maszyna obrabia Państwa element, przyporządkowujemy odpowiednio do Państwa wymagań.
Jakie procesy obróbki obejmuje obróbka wielkogabarytowa?
Frezowanie portalowe i frezowanie z ruchomą kolumną, obróbka na wytaczarkach (wiercenie, wytaczanie, frezowanie, gwintowanie) oraz toczenie karuzelowe – wszystko w tym samym zakładzie, uzupełnione o spawanie, piaskowanie i lakierowanie.
Jakie materiały są obrabiane?
Stal konstrukcyjna S235/S355, stal drobnoziarnista do S1100, Hardox 400/500 oraz stal nierdzewna 1.4301/1.4571 i stale specjalne według rysunku. Atesty materiałowe udostępniamy w odniesieniu do projektu.
Czy wykonują Państwo również pojedyncze elementy?
Tak. Obróbka wielkogabarytowa odbywa się jako produkcja kontraktowa bez ilości minimalnych – pojedyncze elementy, prototypy i małe serie na równi, programowane na podstawie danych CAD lub wymiarów rysunkowych.
Czy dysponują Państwo narzędziami specjalnymi do nietypowych zadań obróbkowych?
Tak. W ciągu 63 lat Bock zbudował bogaty zasób narzędzi i narzędzi specjalnych – długie żerdzie wiertarskie i wytaczarskie, głowice frezarskie kątowe, frezy specjalne, wiertła specjalne i narzędzia do gwintowania, a także własne oprawki i przyrządy pomiarowe. Dzięki temu wykonujemy również nietypowe geometrie, głębokie otwory i trudno dostępne powierzchnie, nie będąc zdanymi na długotrwałe pozyskiwanie narzędzi specjalnych.
