Stal konstrukcyjna, wysokowytrzymała stal drobnoziarnista do S1100, stale trudnościeralne, austenityczna stal nierdzewna, duplex i stal na zbiorniki ciśnieniowe – przeważnie europejskie stale jakościowe, ze świadectwem odbioru 3.1 wg EN 10204, z własnego magazynu i w dopasowanym cięciu. Powierzone przez klienta odlewy obrabiamy mechanicznie, piaskujemy i lakierujemy. Produkcja kontraktowa w Lorch, bez ilości minimalnych.
Od stali konstrukcyjnej przez stal trudnościeralną i nierdzewną po duplex: przejdź bezpośrednio do rodzin materiałów, katalogu, obróbki i atestów.
Przegląd grup materiałów, które obrabiamy najczęściej:
Stal konstrukcyjna i budowlana S235, S355 i S355J2+N oraz E295/E355 – standard dla konstrukcji stalowych i spawanych.
Wysokowytrzymała, spawalna stal drobnoziarnista od S460 przez S690QL, S890QL i S960 aż po S1100QL – do lekkich konstrukcji o wysokiej nośności.
Stale odporne na ścieranie Hardox 400/500, XAR, Dillidur, Creusabro i Brinar – do zastosowań przy materiałach sypkich, transporcie i ścieraniu.
Stal nierdzewna odporna na korozję 1.4301, 1.4307, 1.4404, 1.4541 i 1.4571 (V2A/V4A) – do zastosowań w instalacjach, przemyśle chemicznym i budowie aparatury.
Stal nierdzewna duplex 1.4462 oraz inne materiały specjalne na życzenie – wysoka wytrzymałość przy wysokiej odporności na korozję.
Stale na zbiorniki ciśnieniowe i żarowytrzymałe P265GH, P355GH, 16Mo3 i 13CrMo4-5 – do budowy aparatury i urządzeń ciśnieniowych wg AD 2000.
Wyciąg z grup materiałów i gatunków, które w produkcji kontraktowej już obrobiliśmy – stale w cięciu, spawaniu i skrawaniu, żeliwo wyłącznie w obróbce mechanicznej:
| Grupa materiałowa | Gatunki i marki (wybór) |
|---|---|
| Stal konstrukcyjna | S235 (St37), S355 (St52), S355J2+N (St52-3N, 1.0577, 1.0570), E295 (St50-2), E355 (St52), Cortenstahl (S355J2W, S355J2WP) |
| Drobnoziarnista stal konstrukcyjna (wysokowytrzymała) | S460 (StE460), S690QL (TStE690V, 1.8928), S890QL (TStE890V, 1.8983), S960 (StE960V), S1100QL, S700MC (QStE690TM, 1.8974) |
| Stal trudnościeralna | Hardox 400/500, XAR 400, Dillidur, Creusabro, Brinar, Weldox (Strenx) |
| Stal nierdzewna (austenityczna) | 1.4301 (V2A, X5CrNi18-10), 1.4307 (X2CrNi18-9, AISI 304L), 1.4404 (X2CrNiMo17-12-2, AISI 316L), 1.4541 (X6CrNiTi18-10, AISI 321), 1.4571 (V4A, X6CrNiMoTi17-12-2, AISI 316Ti), AISI 304/316 |
| Duplex | 1.4462 (X2CrNiMoN22-5-3, 2205) |
| Stal na zbiorniki ciśnieniowe | P265GH (HII), P355GH (19Mn6), 16Mo3 (1.5415, 15Mo3), 13CrMo4-5 (1.7335, 13CrMo44), A516 |
| Stal ulepszana cieplnie | 42CrMo4 (1.7225, AISI 4140), 34CrNiMo6 (1.6582, AISI 4340), C45 (C45E, Ck45), 16MnCr5 (1.7131) |
| Stal narzędziowa (martenzytyczna) | 1.4021 (X20Cr13), 1.4057 (X17CrNi16-2), 1.2312 (40CrMnMoS8-6), 1.2083 (X40Cr14) |
| Żeliwo | GJS (GGG), EN-GJS-400/500 (GGG40/GGG50) |
Lista stanowi wyciąg – materiał, gatunek i atest ustalane są w ramach projektu wg rysunku i przeznaczenia. Dalsze materiały możliwe na życzenie.
Jako firma produkcji kontraktowej dla konstrukcji stalowych i budowy maszyn specjalnych obrabiamy szerokie spektrum stali i metali – od klasycznej stali konstrukcyjnej, przez wysokowytrzymałą stal drobnoziarnistą i stal trudnościeralną, po stal nierdzewną, duplex i stal na zbiorniki ciśnieniowe. To, jaki materiał zostanie zastosowany, zależy od Państwa rysunku, obciążenia i przeznaczenia.

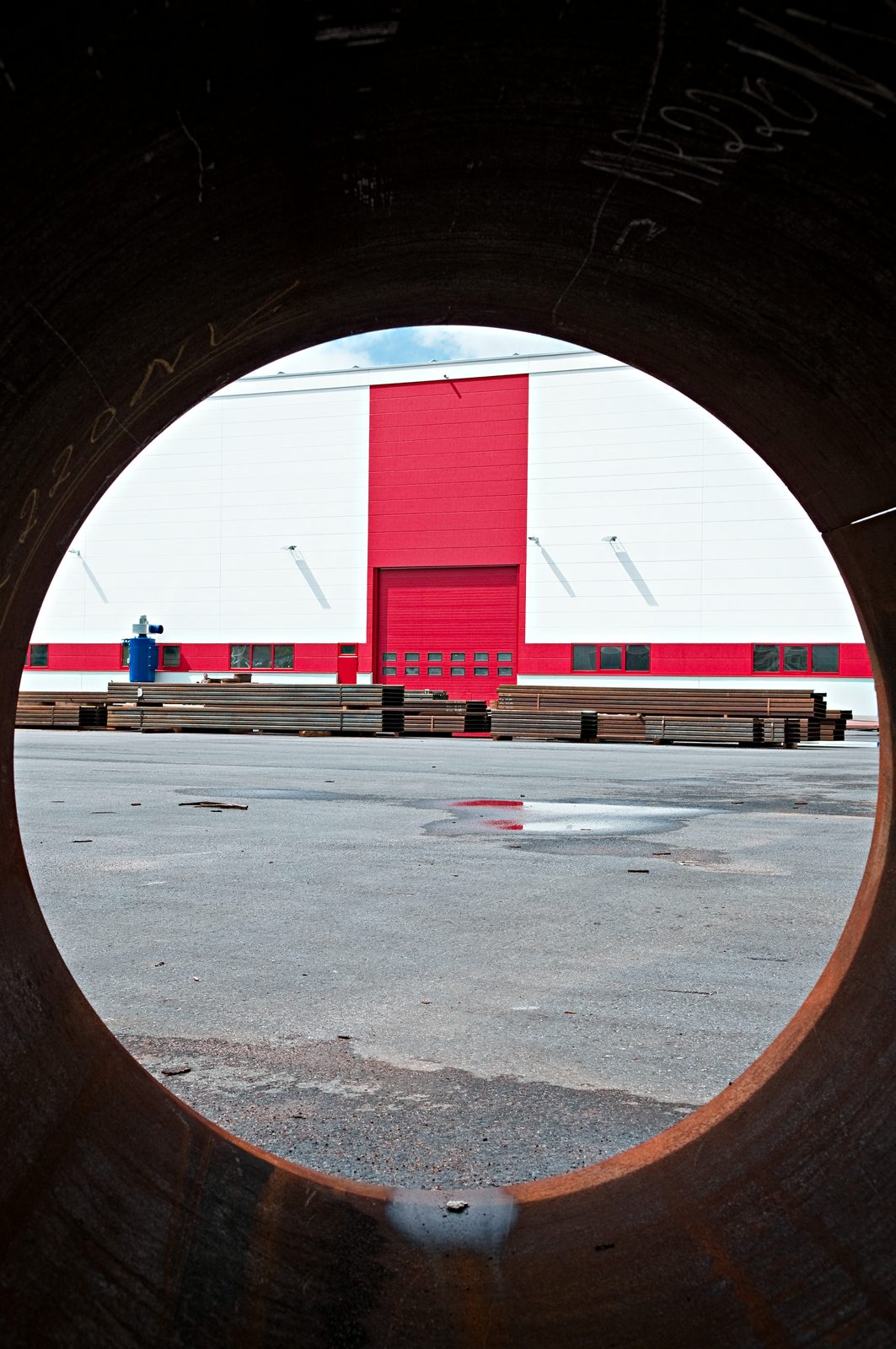

Magazyn materiałów obejmujący kilkaset ton w powszechnych gatunkach czyni nas szybkimi i elastycznymi: blachy, profile i rury są na stanie, dzięki czemu reagujemy krótkoterminowo i wykonujemy cięcie bezpośrednio z magazynu – bez długiego zakupu materiału i bez ilości minimalnych.
Stosujemy najchętniej europejskie stale jakościowe o udokumentowanym pochodzeniu. Przy materiałach specjalnych nie zawsze jest to możliwe – tutaj pochodzenie zależy od dostępności i Państwa wymagań. Dla wszystkich zastosowanych materiałów udostępniamy na życzenie atesty materiałowe wg EN 10204.
Od cięcia, przez formowanie i certyfikowane spawanie, po obróbkę wielkogabarytową CNC i badania – cała obróbka odbywa się w jednej lokalizacji w Lorch – jeden partner do kontaktu, ciągła identyfikowalność.

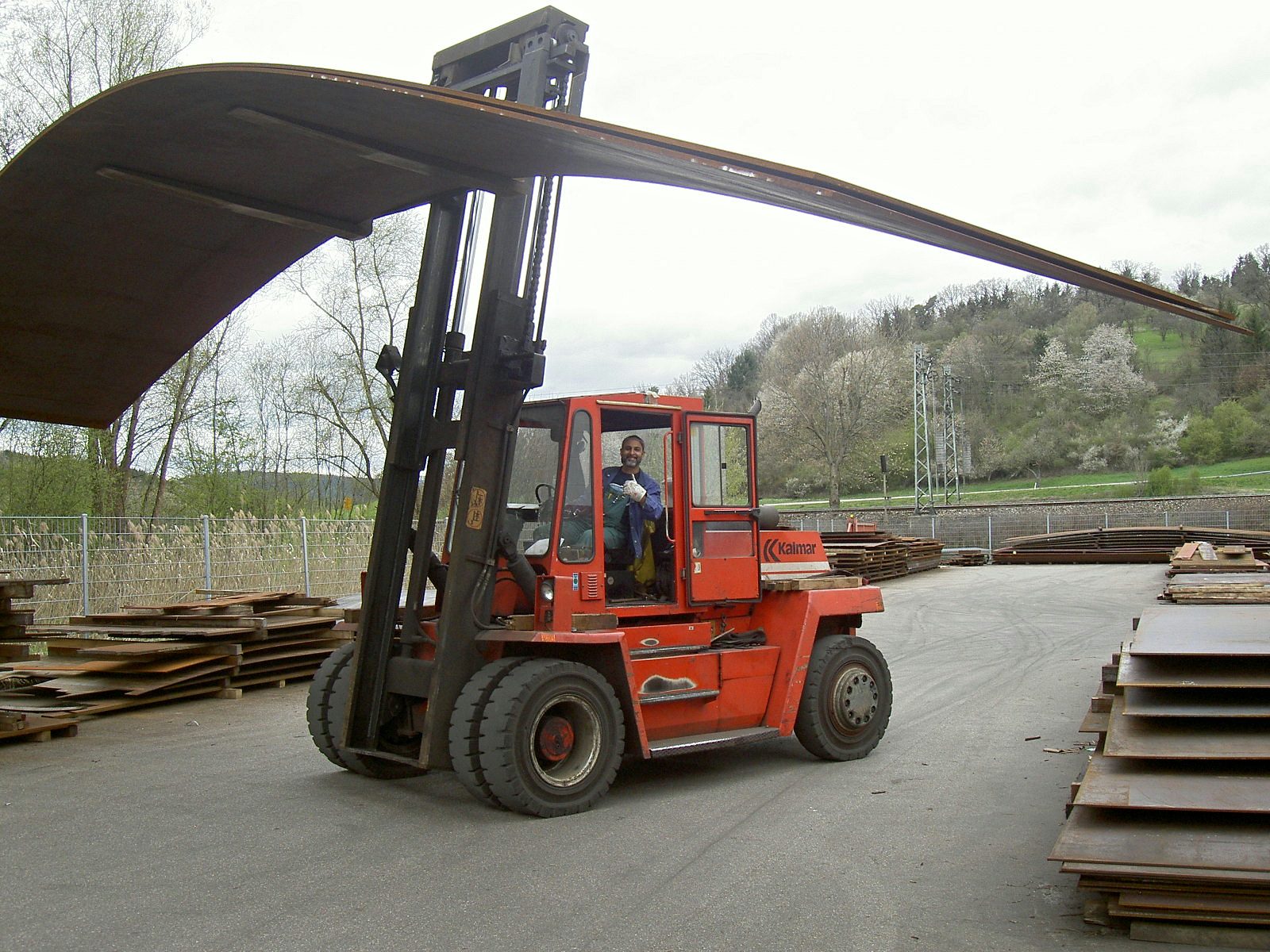

Blachy, profile i rury w powszechnych gatunkach na magazynie – krótkie czasy reakcji i cięcie bezpośrednio z magazynu, bez długiego zakupu materiału.
Stosujemy najchętniej europejskie stale jakościowe o udokumentowanym pochodzeniu; przy materiałach specjalnych zależnie od dostępności i wymagań klienta.
Świadectwo odbioru 3.1 wg EN 10204 z materiałem, wytopem i próbką – udostępniane dla zastosowanych materiałów w ramach projektu.
Oznakowanie materiału wg EN 10204 przenoszone na każdy element cięty – z upoważnienia GSI SLV München, na życzenie.
Badanie na rozwarstwienia i ultradźwiękowe przez naszego partnera kooperacyjnego, VT/PT/MT w zakładzie oraz badania materiałowe jak próba rozciągania i udarność na życzenie – zależnie od wymagań odbioru.
Dostarczają Państwo swój materiał lub my pozyskujemy odpowiednie materiały – obrabiamy oba warianty (powierzenie materiału).
Cała obróbka odbywa się w lokalizacji Lorch – cięcie, spawanie, skrawanie. Wyciąg z metod:
Cięcie tlenowe stali konstrukcyjnej, drobnoziarnistej i trudnościeralnej aż do ekstremalnych grubości ścianek – w formacie 20-Meter.
Do metody
Precyzyjne cięcie blach ze stali, stali nierdzewnej i trudnościeralnej z automatycznym cięciem ukosowym do ±45°.
Do metody
Rury, profile, belki i materiał okrągły na wymiar – bezpośrednio z własnego magazynu materiałów.
Do metody
Certyfikowane spawanie wg DIN EN 1090-2 EXC3 – stal, stal trudnościeralna, nierdzewna i drobnoziarnista do 50 t.
Do metody
Obróbka wielkogabarytowa na Zayer Thera W do 26 m drogi przesuwu – stal, stal trudnościeralna, nierdzewna i żeliwo powierzone przez klienta.
Do metody
Obrotowo-symetryczne ciężkie części do Ø 4 800 mm ze stali, stali trudnościeralnej i nierdzewnej.
Do metody
Wiercenie, wytaczanie i frezowanie ciężkich elementów – trzy TOS-Varnsdorf WHN 13 ze stołem obrotowym, także korpusów żeliwnych według rysunku.
Do metody
Przegląd: frezowanie, wytaczanie i toczenie ciężkich części do 50 t – wszystkie metody pod jednym dachem.
Do metodyJakość materiału i jego pochodzenie dokumentujemy w ramach projektu. Dla zastosowanych materiałów udostępniamy świadectwa odbioru 3.1 wg EN 10204 – z materiałem, wytopem oraz numerem próbki i arkusza.
Gdy duży arkusz jest dzielony na pojedyncze elementy, jedynie arkusz resztkowy nosi pierwotne oznakowanie materiału. Z upoważnienia GSI SLV München przenosimy to oznakowanie zgodnie z normą na każdy pojedynczy element cięty, aby każdy element pozostawał jednoznacznie przypisany do swojego atestu.
W ten sposób można wykazać i udokumentować charakterystyki materiału, wewnętrzne nieciągłości i rozwarstwienia w materiale – podstawa dla elementów podlegających odbiorowi.
Zakres badań i dokumentacji ustalamy w ramach projektu wg rysunku, normy i wymagań klienta – od prostego atestu materiałowego po certyfikowane świadectwo przestemplowania.
Potwierdzenie oznaczenia materiału i identyfikowalności – wersja niemiecka.
GSI SLV · Gesellschaft für Schweißtechnik International mbH w formacie PDFPotwierdzenie oznaczenia materiału i identyfikowalności – wersja angielska.
GSI SLV · Gesellschaft für Schweißtechnik International mbH w formacie PDF1 / 2
Badania materiałowe, identyfikowalność i odprężanie uzupełniają obróbkę:
Badanie na rozwarstwienia i ultradźwiękowe (UT) przez naszego partnera kooperacyjnego oraz VT, PT i MT w zakładzie – materiał i spoina zbadane bez uszkodzenia elementu.
Do strony szczegółowej
Oznakowanie materiału wg EN 10204 ze świadectwa odbioru 3.1 na każdy element cięty – z upoważnienia GSI SLV München.
Do strony szczegółowej
Celowa redukcja naprężeń własnych w materiale – bez pieca, jako ekonomiczna alternatywa dla wyżarzania odprężającego.
Do strony szczegółowej
DIN EN 1090-2 EXC3, EN ISO 3834-2, ISO 9001 i AD 2000 HP0 – sprawdzone ramy jakości dla Państwa materiałów.
Do strony szczegółowejWiele materiałów na regale ma niejeden. Różnica w Bock: do każdego materiału dochodzą kompletne kompetencje – know-how, wykwalifikowana kadra, zapewnienie jakości, odpowiedni park maszynowy i właściwe narzędzia specjalne. To właśnie ten zakres pod jednym dachem sprawia, że z surowca powstaje gotowy, pewny odbiorowo element – a z Bock Państwa ekspert od materiałów.
Od stali konstrukcyjnej, przez wysokowytrzymałą stal drobnoziarnistą do S1100, stal trudnościeralną, austenityczną stal nierdzewną, duplex i stal na zbiorniki ciśnieniowe – przeważnie stal europejska, z własnego magazynu.
Dziesięciolecia doświadczenia, jaki materiał dokąd pasuje i jak zachowuje się przy cięciu, spawaniu i skrawaniu – właściwy dobór materiału zaczyna się od doradztwa.
Ponad 100 spawaczy, operatorów obróbki skrawaniem i mechaników przemysłowych oraz certyfikowany personel badawczy z Level 2 wg DIN EN ISO 9712.
Świadectwo odbioru 3.1 wg EN 10204, przestemplowanie, badania nieniszczące i DIN EN 1090-2 EXC3 – pełna identyfikowalność od blachy po element.
Kompletny park maszynowy pod jednym dachem – cięcie, formowanie, certyfikowane spawanie i obróbka wielkogabarytowa CNC dla ciężkich części do 50 t i 26 m.
Rozbudowany przez dziesięciolecia zasób narzędzi – długie żerdzie wiertarskie i wytaczarskie, głowice frezarskie kątowe, frezy specjalne i narzędzia do gwintowania niemal do każdej geometrii.
Jesteśmy Państwa dostawcą usług produkcyjnych, nie producentem stali: pozyskujemy odpowiednie materiały i obrabiamy je kompletnym parkiem maszynowym we własnym zakresie – od cięcia, przez spawanie i skrawanie, po badania. To oszczędza interfejsy, czas i koszty:
Obrabiane są stal konstrukcyjna (S235, S355), wysokowytrzymała stal drobnoziarnista do S1100, stal trudnościeralna (Hardox, XAR, Dillidur), austenityczna stal nierdzewna (1.4301 do 1.4571), duplex 1.4462, stale na zbiorniki ciśnieniowe i do ulepszania cieplnego – wg rysunku i wymagań klienta. Powierzone przez klienta odlewy obrabiamy mechanicznie, piaskujemy i lakierujemy; żeliwa nie zaopatrujemy, nie tniemy ani nie spawamy. Dalsze materiały możliwe na życzenie.
Tak. Dla zastosowanych materiałów udostępniane są świadectwa odbioru 3.1 wg EN 10204 z materiałem, wytopem i próbką w ramach projektu. W handlu stalą dokument ten bywa skrótowo nazywany „atestem hutniczym 3.1“ — według DIN EN 10204 „atest hutniczy“ oznacza jednak zaświadczenie 2.2; udostępniane jest świadectwo odbioru 3.1. Przy dzielonych arkuszach oznakowanie przenoszone jest przez przestemplowanie na każdy pojedynczy element.
Badanie na rozwarstwienia to badanie ultradźwiękowe (UT), które wykazuje wewnętrzne rozdzielenia materiału (rozwarstwienia) w blasze. Dostępne jest w ramach projektu w naszym zakładzie przez certyfikowany personel badawczy naszego partnera kooperacyjnego.
Tak. Próby rozciągania, próby udarności metodą Charpy'ego i dalsze badania materiałowe są w razie potrzeby możliwe przez laboratorium badawcze – zależnie od wymagań i warunków odbioru.
Przeważnie z Europy – najchętniej stosowane są europejskie stale jakościowe o udokumentowanym pochodzeniu. Przy materiałach specjalnych nie zawsze jest to możliwe; pochodzenie zależy wtedy od dostępności i wymagań klienta.
Tak. Blachy, profile i rury są utrzymywane na magazynie w powszechnych gatunkach i cięte bezpośrednio przez cięcie tlenowe, plazmowe lub na pile – szybka reakcja bez długiego zakupu materiału.
Tak. Materiał powierzony jest obrabiany tak samo jak materiał pozyskany samodzielnie – kompletnym parkiem maszynowym we własnym zakresie. Przy powierzeniu materiału należy dołączyć odpowiednie atesty materiałowe.
Nie. Bock nie spawa ani nie obrabia skrawaniem aluminium. W przypadku aluminium Bock oferuje wyłącznie badania nieniszczące (NDT): badania wizualne (VT) i penetracyjne (PT) we własnym zakresie oraz, w razie potrzeby, badania ultradźwiękowe (UT) przez partnera.
Prosimy przesłać nam rysunek, materiał, gatunek i liczbę sztuk. Sprawdzimy dostępność i wykonalność oraz przygotujemy ofertę dostosowaną do projektu – wraz z cięciem i atestem materiałowym.
