Autogenní řezání plamenem do 200 mm – kooperační výroba Lorch
Ekonomické autogenní řezání konstrukční, jemnozrnné a otěruvzdorné oceli od 25 do 200 mm – s automatickým zkosením, bez minimálního množství a přímým předáním do svařování, tryskání nebo lakování. Zakázková výroba v Lorchi, Německo.
Formát 20 000 × 3 500 mm
CNC autogenní řezání na maximálním formátu – velké konstrukční desky v jednom průchodu.
Do 200 mm tloušťky
Ekonomické pro tlusté plechy, kde laser nebo plazma dosahují svých mezí.
Řez se zkosením ±45°
Automatická příprava svarového spoje – eliminuje sekundární operace přímo při řezání.
Konstrukční · Jemnozrnná · Otěruvzdorná
Konstrukční ocel S235/S355, jemnozrnná do S1100 a otěruvzdorné oceli – do tloušťky 200 mm.
Přímé další zpracování
Svařování, CNC obrábění, tryskání a lakování bez externích rozhraní v Lorchi.
Zakázková výroba bez minim
Jednotlivé díly, prototypy a sériové díly se vyrábějí stejně podle výkresu.
Autogenní řezání plamenem – postup a kapacita
Při autogenním řezání plamenem se ocel oxiduje a dělí proudem kyslíku. Postup je obzvláště hospodárný pro tlusté desky od přibližně 25 mm do tloušťky 200 mm. Konstrukční, jemnozrnnou a otěruvzdornou ocel lze přesně řezat až do maximálních tlouštěk.

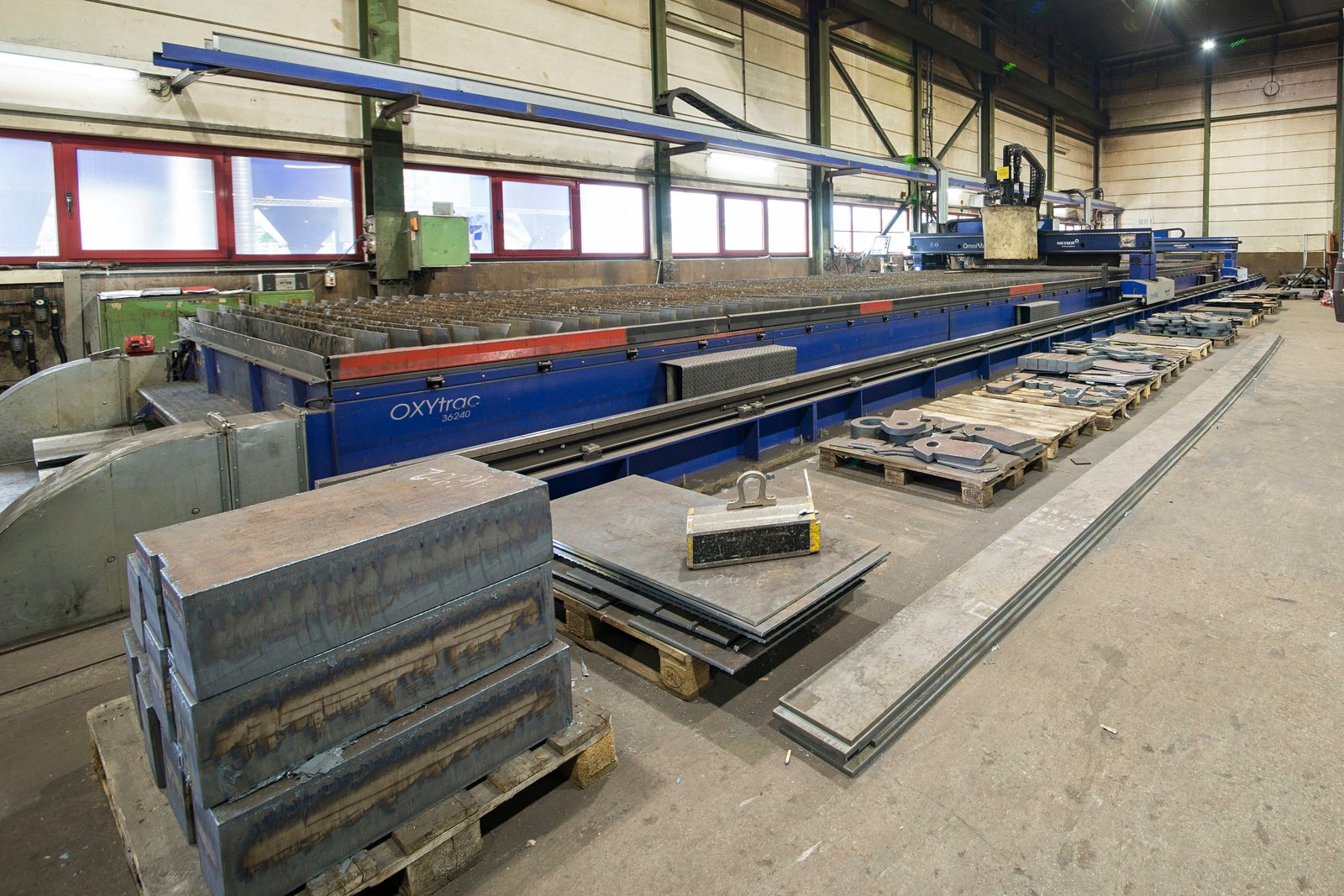

CNC zařízení pro řezání plamenem se pohybuje na formátu 20 000 × 3 500 mm. Tím lze i velkoformátové tlusté plechy a strukturní desky zpracovat v jednom záběru. Automatické řezání úkosů do ±45° umožňuje přípravu svarového spoje bez dodatečné úpravy.
Pálené díly z konstrukční, jemnozrnné a otěruvzdorné oceli se vyrábějí podle výkresu. Kooperační výroba v Lorchu zahrnuje jednotlivé díly a malé série.
Kvalita řezu se hodnotí podle EN ISO 9013. Pro nosné díly a svarové spoje se případně provádějí dodatečné úpravy jako broušení nebo tepelné rovnání. Kooperační výroba probíhá podle výkresu a přejímacích podmínek zákazníka.
Pálené díly se pravidelně přímo dále zpracovávají v provozu: svařování, pískování a lakování v Lorchu jsou integrované navazující kroky. Externí meziskladování a logistika mezi výrobními kroky odpadají – to šetří čas a náklady.
Zajištění kvality probíhá podle DIN EN ISO 9001:2015 s úplnou dohledatelností materiálu. Atesty materiálu všech použitých ocelí a speciálních ocelí se připravují na vyžádání nebo dle požadavku projektu a přikládají k rozsahu dodávky.
Údaje stroje
| Stroj | Formát | Tloušťka řezu | Úkosový řez |
|---|---|---|---|

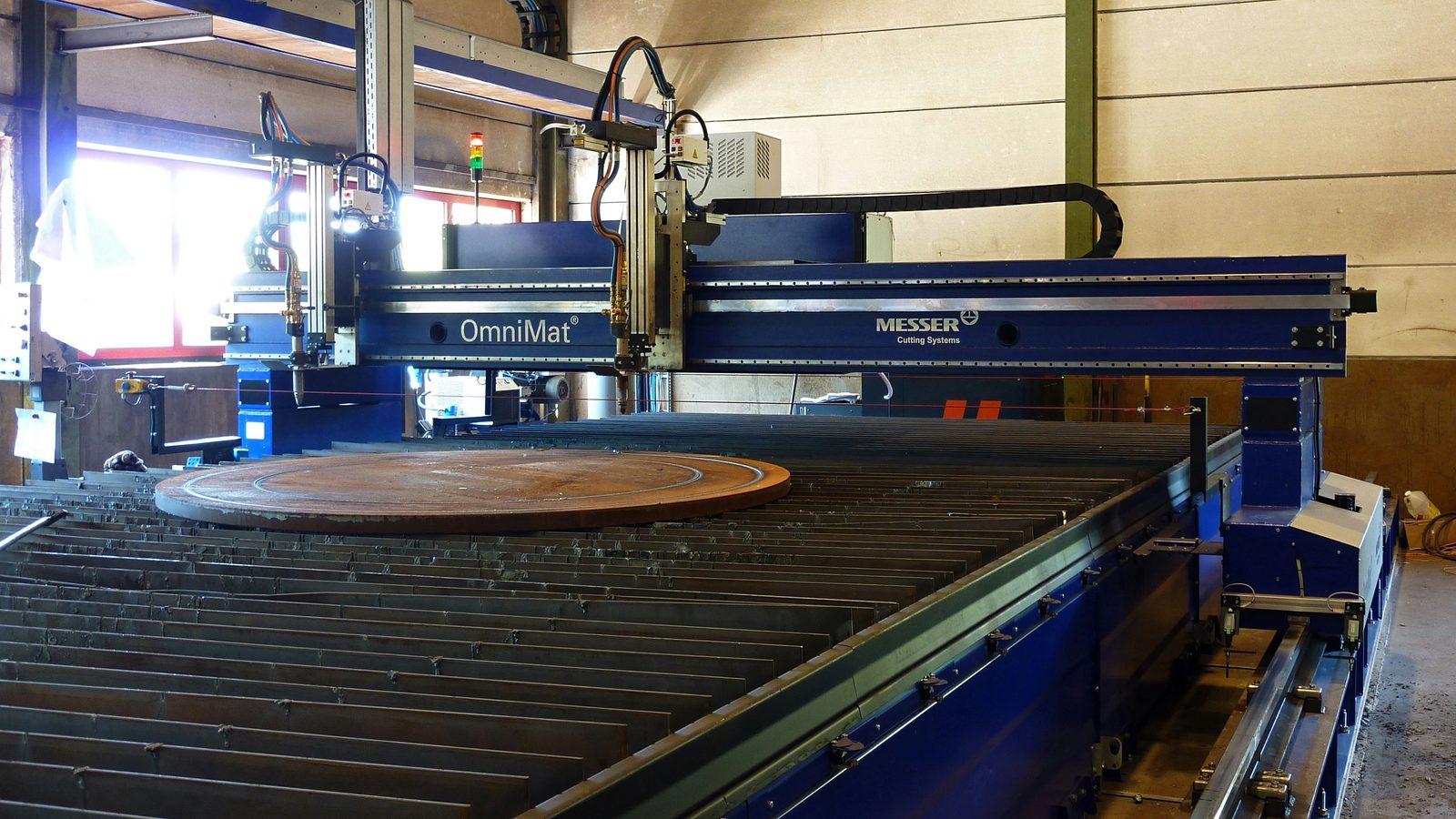

| Messer Omnimat L5000 · Stroj pro kyslíkové řezání | 20 000 × 3 500 mm | až 200 mm | ±45° |
Materiály pro autogenní řezání plamenem
Autogenní řezání plamenem je vhodné pro oceli obsahující železo:
- Konstrukční ocel S235, S355 – od 25 mm do 200 mm
- Jemnozrnná ocel do S1100 – vysokopevnostní, pro nosné díly
- Hardox 400 / 500 – pro namáhané díly do 200 mm
- Oceli pro tlakové nádoby a žáropevné P265GH, P355GH, 16Mo3
- Speciální oceli dle výkresu a zadání zákazníka
Pro tenké plechy a nerezovou ocel je hospodárnějším postupem CNC plazmové řezání.
Typické aplikace při řezání plamenem
Autogenní řezání plamenem se v Bock používá pro:
- Velkoformátové výřezy pro svařované konstrukce
- Stojinové plechy, příruby a žebra pro těžké nosné konstrukce
- Výřezy z tlustého plechu pro otěruvzdorné díly
- Úkosové řezy jako přípravu svarového spoje
- Strukturní díly pro výrobu vozidel a zařízení
Pálené díly lze ve stejném provozu svařovat, obrábět a lakovat. Autogenní řezání plamenem v Lorchu je integrováno do kompletního výrobního procesu: pálené díly se po řezání přímo předávají do výroby svařovaných sestav, následně se pískují a lakují podle specifikace zákazníka. Pro otěruvzdorné a vysokopevnostní oceli jsou všechny kroky zpracování možné ve stejném provozu. Dokumentace kvality podle DIN EN ISO 9001:2015 je dostupná pro všechny typy zakázek. Kooperační výroba bez minimálního množství pro jednotlivé díly a malé série. Rychlé reakční doby díky vlastnímu skladu materiálu.

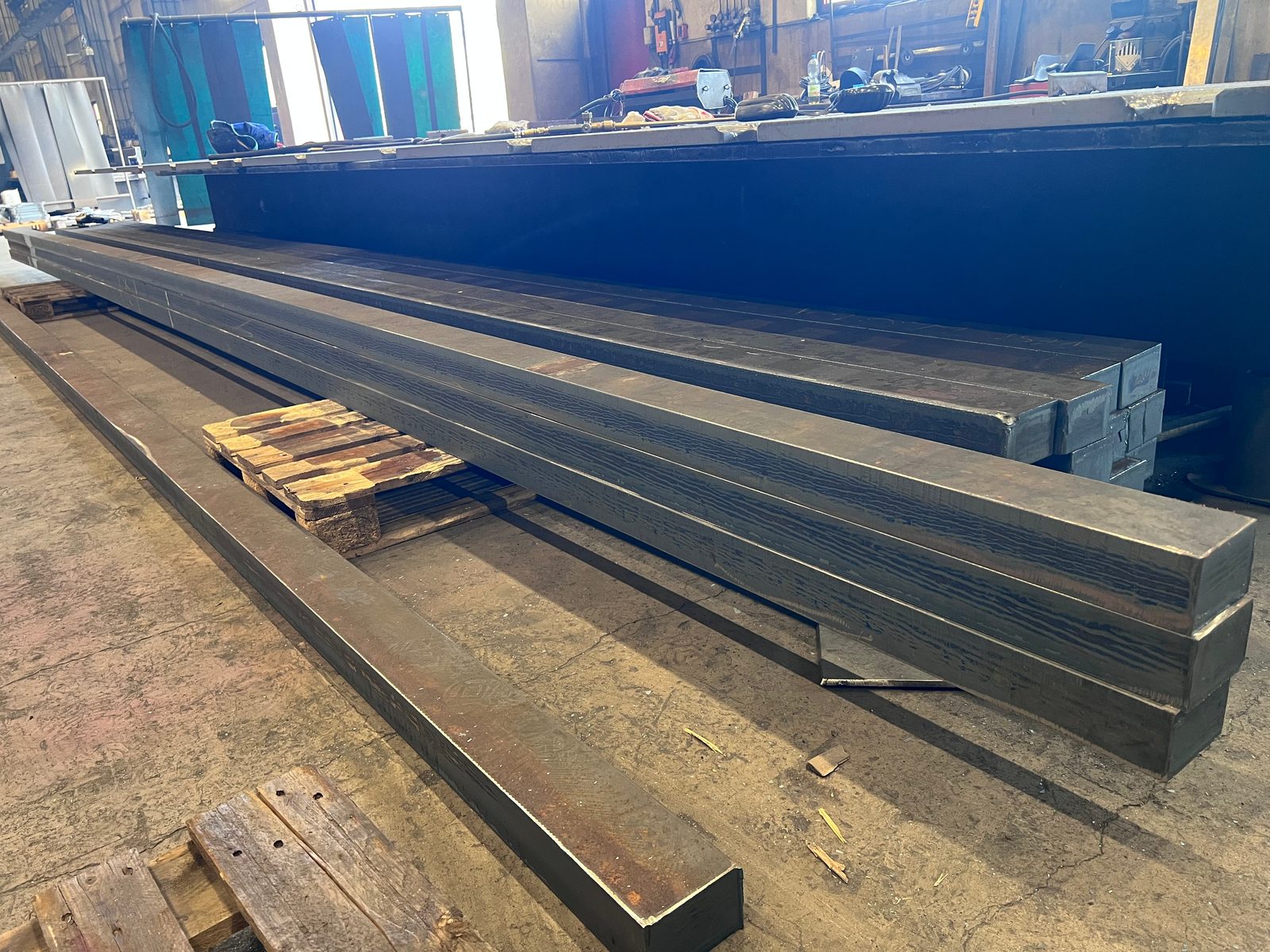

Dlouhé pálené díly z oceli S355 – řezané z tlustého plechu
Dlouhé úzké pálené díly z oceli S355 procházejí strojem pravidelně – ploché tyče, pásnice a stojiny, řezané z tlustého plechu místo dělení z profilu. Umožňuje to stůl 20 000 × 3 500 mm: takový díl vzniká v jednom kuse, bez stykování a bez mezikroku.

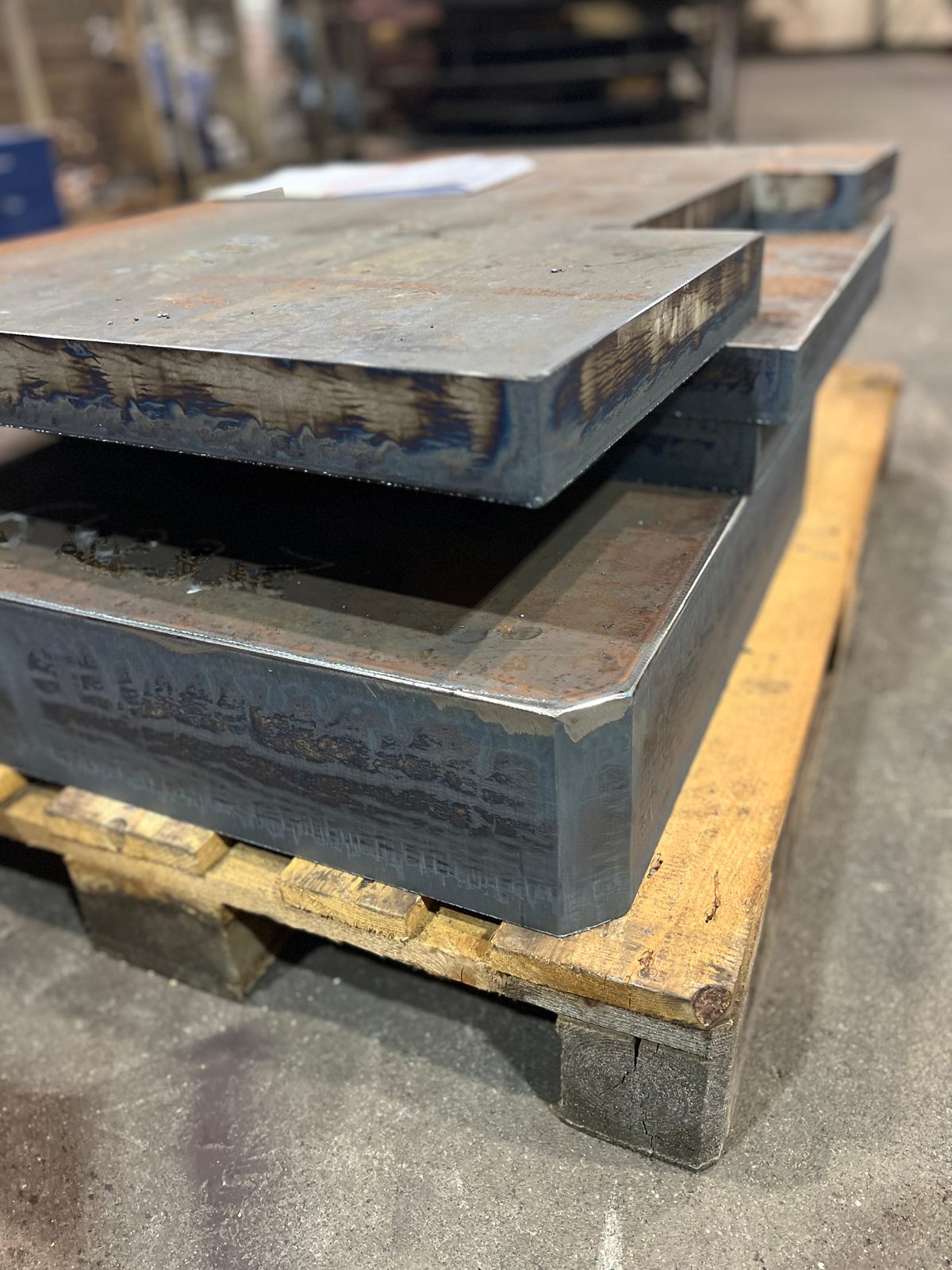

Řezné plochy nesou typické rýhy autogenního řezu; kvalita se hodnotí podle EN ISO 9013. Zda se díl následně brousí, rovná nebo rovnou zkosí, rozhoduje výkres. Svařování, tryskání a lakování následují ve stejném provozu.

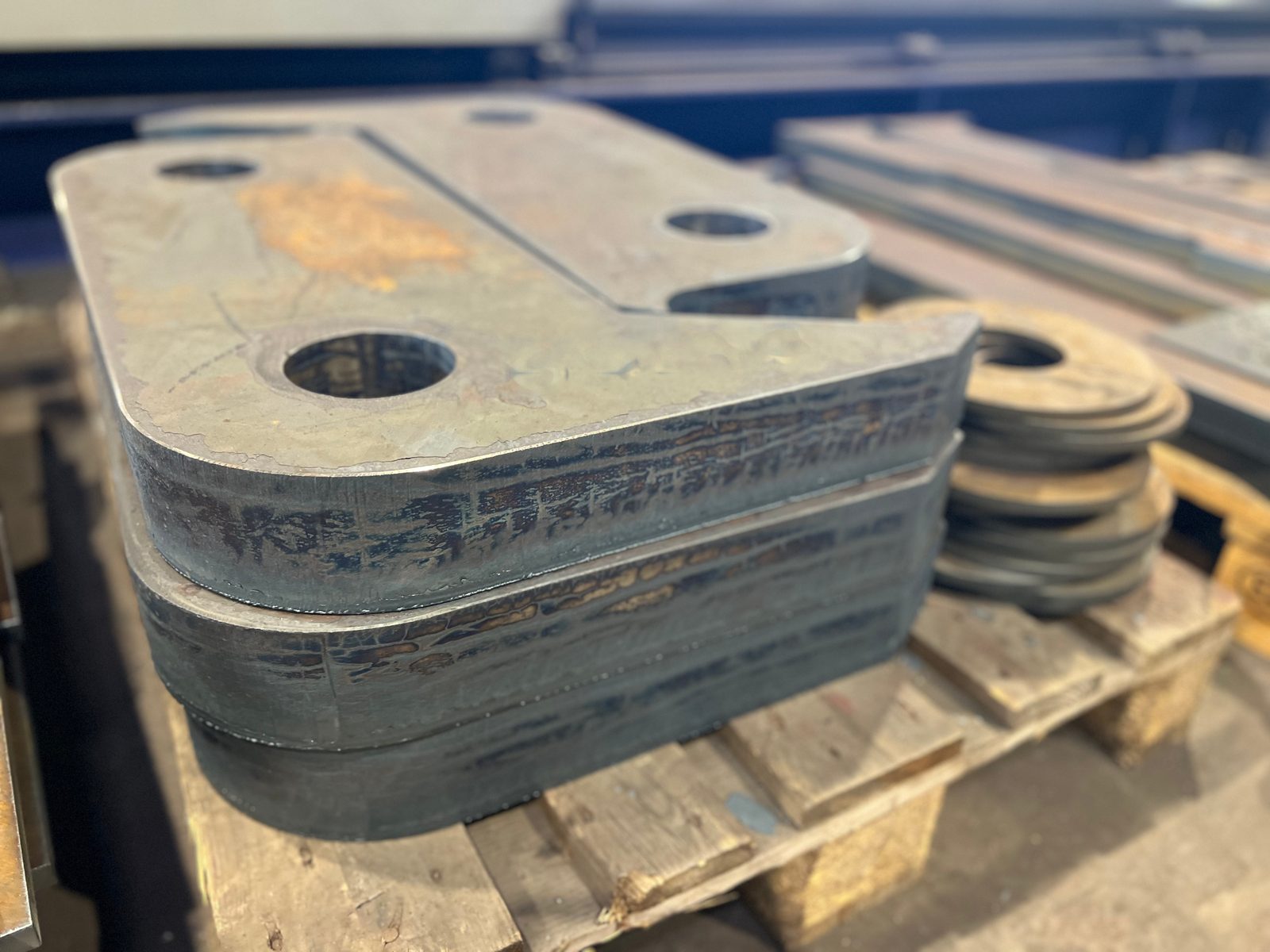

Kroužky a volné kontury – pálení oceli podle výkresu
Kotouče s vnitřním výřezem, kroužky a volně programované kontury jsou druhým pravidelným případem. Pro stroj hraje tvar malou roli – tloušťka plechu určuje posuv, šířku řezu i náklady, a autogenní řezání zvládne až 200 mm.
Oba příklady jsou opakující se zakázky, nikoli mezní hodnota. Materiál, tloušťku, délku i konturu posuzujeme podle každého výkresu – spolu s otázkou, jakou hranu díl potom potřebuje.
Pohledy z autogenního pálení

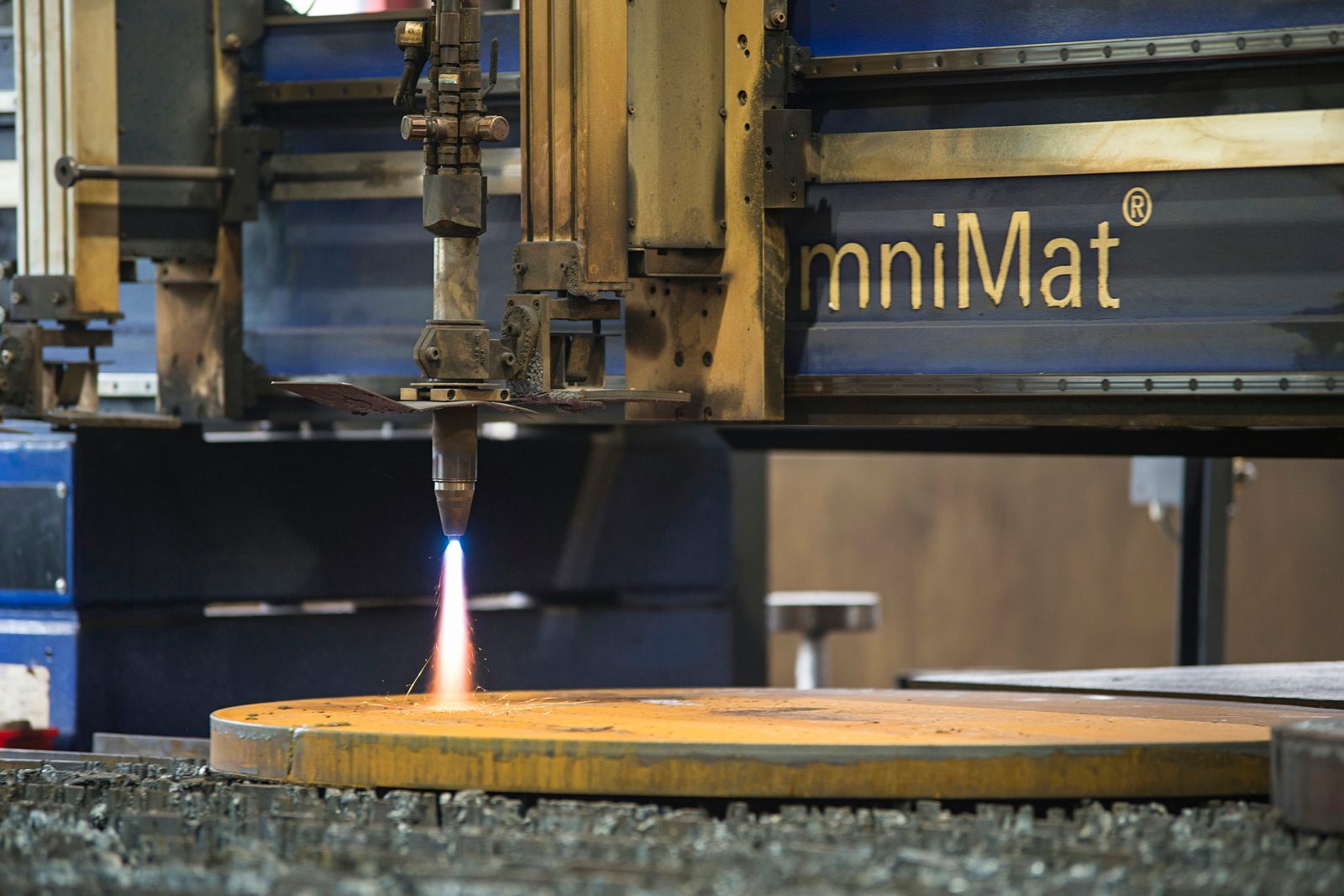

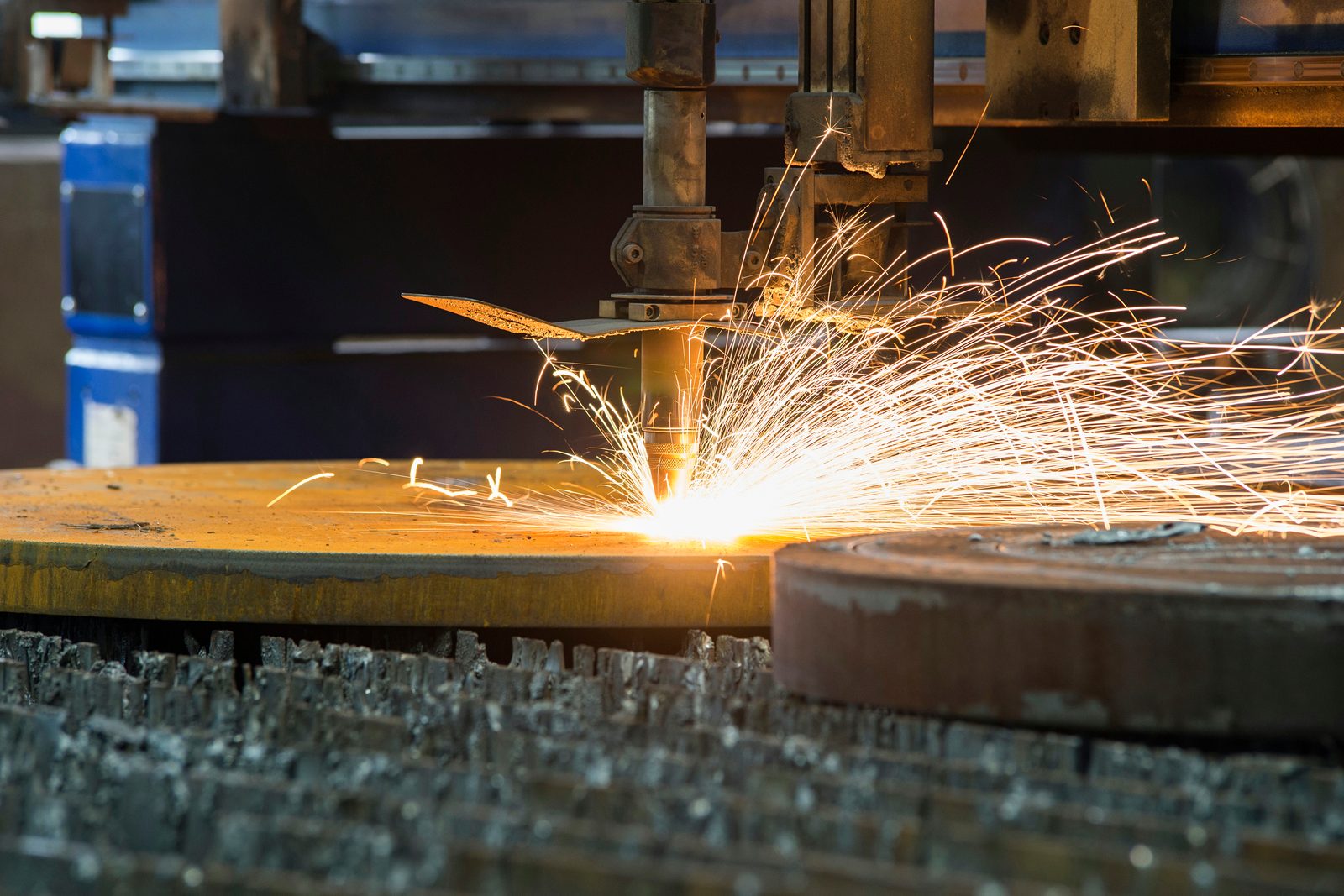

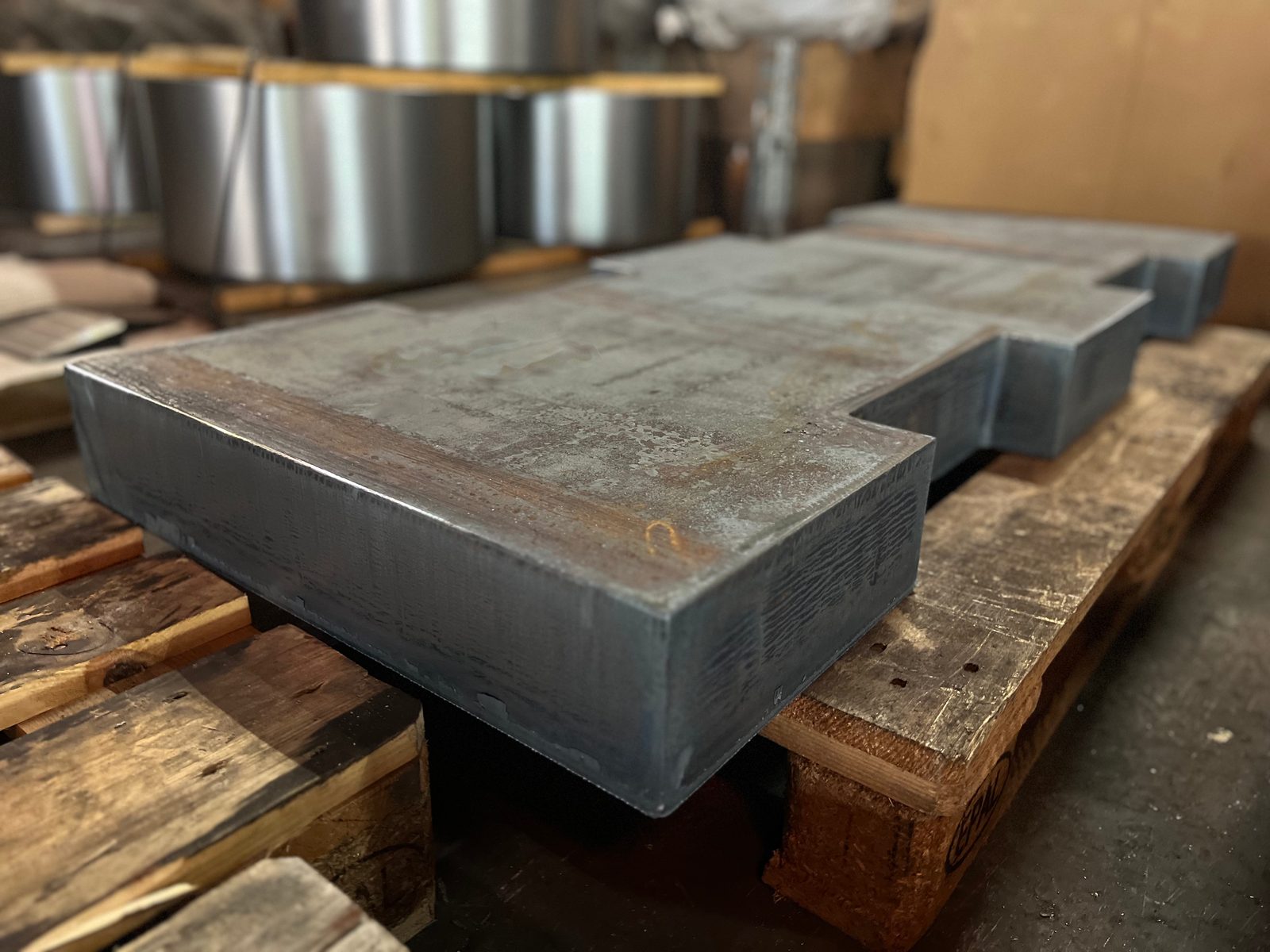

Skutečné záběry z naší výroby v Lorchu – od řezání kruhového přířezu na roštovém stole přes strojně vedený autogenní hořák ve spršce jisker až po hotové díly na paletě: kruhové přířezy, ploché díly se zkosením, tvarové díly a oválné plechy.
Autogenní řezání plamenem v Bock – vaše výhody
Bock Maschinenbau provozuje autogenní řezání plamenem jako součást kompletního výrobního procesu:
- Formát 20 000 × 3 500 mm
- Velkoformátové desky se zpracovávají v jednom záběru – dělicí řezy nejsou nutné.
- Tloušťky stěny do 200 mm
- Hospodárné pro tlusté desky, kde laser nebo plazma dosahují svých hranic.
- Úkosový řez ±45°
- Automatická příprava svarového spoje – šetří dodatečnou úpravu a seřizovací čas.
- Kooperační výroba bez minimálního množství
- Jednotlivé díly, prototypy i sériové díly se vyrábějí stejně.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovaným vedením materiálu.
- Dělení materiálu z regionu
- Kovovýrobci, zámečnictví a obchodníci s ocelí z okresu Ostalbkreis, regionu Stuttgartu a regionu DACH u nás v Lorch odebírají díly řezané plamenem do 200 mm – i jednotlivé kusy, v krátké lhůtě.
