Vrtání, zahlubování, vystružování a řezání závitů velkých dílů – průměr vrtání do Ø 90 mm, vyložení až 3 000 mm, závity M2 až M60. Ocel, Hardox, nerezová ocel a jemnozrnná konstrukční ocel. Zakázková výroba v provozu v Lorch, Bádensko-Württembersko.
Vrtání do Ø 90 mm
Vrtání, zahlubování a vystružování do oceli, nerezové oceli, Hardox.
Závity do M60
Strojní řezání závitů od M2 do M60.
Vyložení až 3 000 mm
Rozmístění otvorů i hluboko uvnitř velkých dílů, bez přeupínání.
Konstrukční výška až 1 740 mm
Vysoké, rozměrné obrobky bez přeupínání.
Přímé další zpracování
Svařování, obrábění, tryskání, lakování ve vlastním provozu.
Podle výkresu · ISO 9001
Dokumentovaná kvalita, úplná sledovatelnost materiálu.
Vrtání a řezání závitů – strojní kapacita
Ve firmě Bock se vrtá do Ø 90 mm – na třech těžkých radiálních vrtačkách s volně otočným vrtacím ramenem. Vrtá, zahlubuje a vystružuje se do oceli, Hardox, nerezové oceli a jemnozrnné konstrukční oceli. Otočné rameno volně polohuje vřeteno nad obrobkem – otvory tak vznikají i hluboko uvnitř velkoplošných dílů, bez přeupínání.
Závity firma Bock řeže strojně do M60: Automat na řezání závitů Gamor RHG-3BR pokrývá M2 až M48 díky automatickému otočnému ramenu; větší závity do M60 vyrábějí radiální vrtačky. Vyložení dosahuje až 3 000 mm (Raboma 12UH 3000, až 1 605 mm mezi vřetenem a stolem); pro vysoké obrobky nabízí Invema FR 65 až 1 740 mm při vyložení 2 000 mm.
Radiální vrtačky doplňují vyvrtávačku a obrábění velkých dílů. Zatímco portálové frézky a vyvrtávačka přebírají těžké třískové úlohy, radiální vrtačky pokrývají flexibilní jednotlivé otvory, rozmístění otvorů a závity na svařovaných sestavách a velkých dílech. Jeřábový provoz 2×25 t zajišťuje manipulaci s těžkými polotovary.
Vrtané a se závitem opatřené díly se přímo ve vlastním provozu dále zpracovávají – svařují, obrábějí, tryskají a lakují. Zakázková výroba probíhá podle DIN EN ISO 9001:2015 s úplnou sledovatelností materiálu a dokumentovaným zajištěním kvality.
Stroje a rozměry – na první pohled
Tři radiální vrtačky a jeden automat na řezání závitů v provozu v Lorch:
| Stroj | Vyložení | Vřeteno–stůl | Vrtání Ø | Závit |
|---|---|---|---|---|
| Raboma 12UH 3000 · Radiální vrtačka | 3 000 mm | až 1 605 mm | až Ø 90 mm | až M60 |

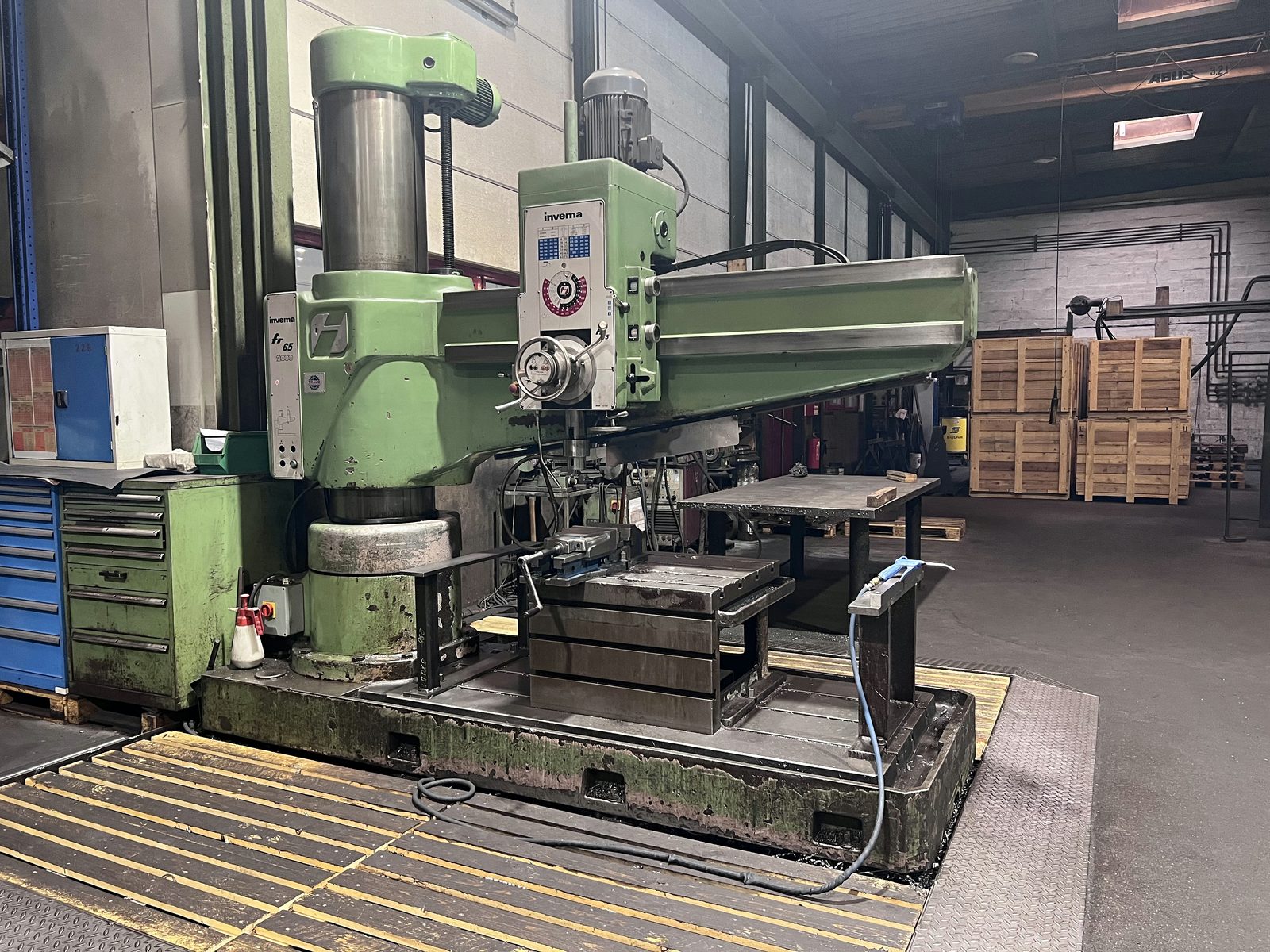

| Invema FR 65 · Radiální vrtačka | 2 000 mm | až 1 740 mm | až Ø 90 mm | až M60 |

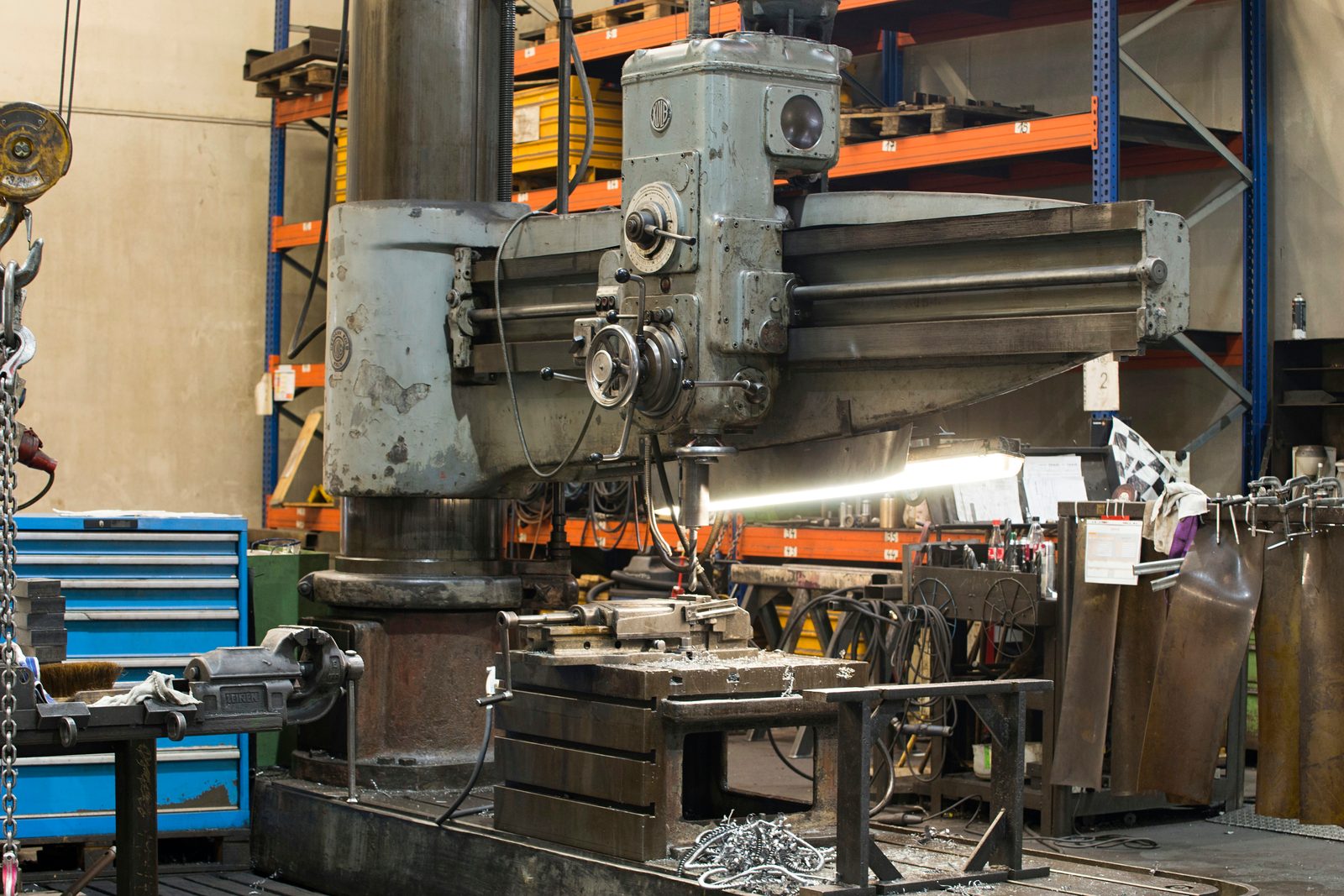

| Kolb HK 80 · Radiální vrtačka | 1 600 mm | až 1 205 mm | až Ø 80 mm | až M52 |

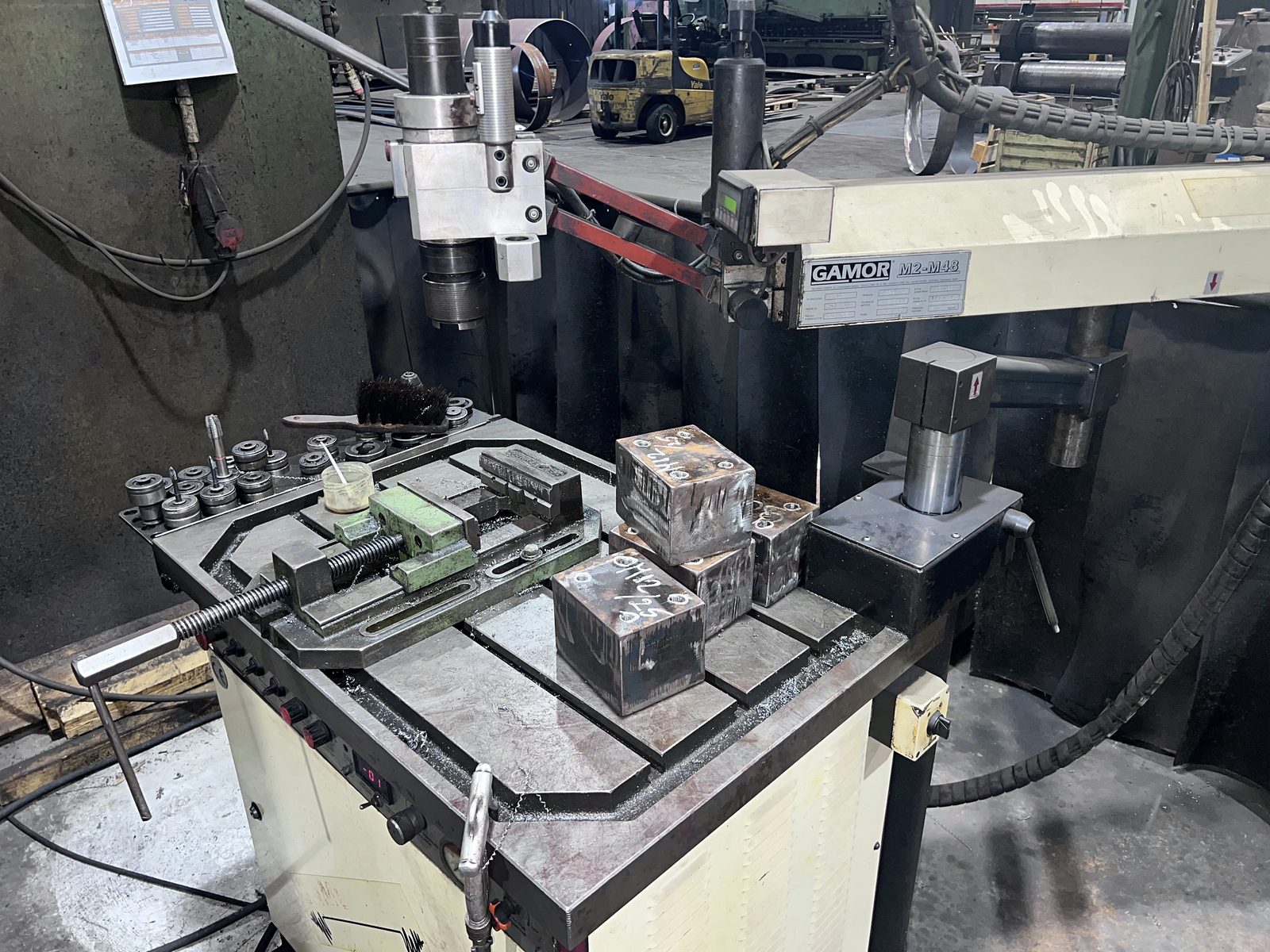

| Gamor RHG-3BR · Závitořezný automat | — | — | — | M2–M48 |
Automat na řezání závitů Gamor RHG-3BR s automatickým otočným ramenem pro M2–M48; závity do M60 na radiálních vrtačkách. Průměr vrtání, hloubku vrtání a velikost závitu prověřujeme individuálně pro projekt na základě vašeho výkresu – u Hardox, nerezové oceli a jemnozrnné konstrukční oceli včetně přizpůsobených řezných hodnot.
Materiály pro vrtání a řezání závitů
Vrtají a závity se opatřují následující materiály:
- Konstrukční ocel S235, S355 – rozmístění otvorů a závity na ocelových sestavách
- Jemnozrnná konstrukční ocel S460–S1100 – vysokopevnostní připojovací a spojovací prvky
- Hardox 400 / 500 – otvory v dílech odolných proti opotřebení
- Nerezová ocel 1.4301, 1.4571 – vrtání a závity ve výrobě nádrží a aparátů
- Speciální oceli dle výkresu a zadání zákazníka
Materiálové certifikáty poskytujeme na vyžádání nebo dle požadavků projektu.
Typické aplikace
Vrtání a řezání závitů se používá pro:
- Rozmístění otvorů a upevňovací závity na svařovaných velkých sestavách
- Přírubové, připojovací a spojovací otvory ve výrobě zařízení a ocelových konstrukcí
- Závity M2 až M60 pro šroubové spoje od jemné mechaniky po velké závity
- Jednotlivé otvory a rozmístění otvorů na rámech strojů a rámech
- Přepracování a otvory na nakupovaných nebo zákazníkem dodaných dílech
Vrtané a se závitem opatřené díly se přímo v provozu svařují, obrábějí a povrchově upravují – bez externí logistiky mezi jednotlivými kroky. Radiální vrtačky s vyložením až 3 000 mm dosahují rozmístění otvorů i hluboko uvnitř velkoplošných dílů, závity od M2 do M60 se vyrábějí procesně spolehlivě. Vrtání, zahlubování, vystružování a řezání závitů probíhá do oceli, Hardox, nerezové oceli a jemnozrnné konstrukční oceli, i u vysokopevnostních materiálů s přizpůsobenými řeznými hodnotami. Dokumentace kvality a materiálové certifikáty podle DIN EN ISO 9001:2015 jsou dostupné pro všechny typy zakázek. Zakázková výroba bez minimálního množství pro jednotlivé kusy a malé série. Zákazníkem dodané díly se na vyžádání vrtají a opatřují závitem. Krátký přechod ke svařování, obrábění a povrchové úpravě ve stejném provozu.
Vrtání a řezání závitů ve firmě Bock – vaše výhody
Bock Maschinenbau nabízí vrtání a řezání závitů jako integrovanou součást zakázkové výroby:
- Vrtání do Ø 90 mm
- Vrtání, zahlubování a vystružování – maximální průměr vrtání na radiálních vrtačkách.
- Závity do M60
- Strojní řezání závitů od jemné mechaniky po velké závity.
- Vyložení až 3 000 mm
- Rozmístění otvorů i hluboko uvnitř velkoplošných dílů – bez přeupínání.
- Hardox a speciální oceli
- Otěruvzdorné a vysokopevnostní oceli se obrábějí s přizpůsobenými řeznými hodnotami.
- Žádná minimální množství
- Jednotlivé kusy, prototypy a sériové díly se vyrábějí rovnocenně.
- DIN EN ISO 9001:2015
- Systém řízení kvality s dokumentovanou sledovatelností materiálu.
Výrobci strojů a ocelových konstrukcí z okresu Ostalbkreis, regionu Stuttgartu a regionu DACH nám zadávají vrtání, zahlubování a řezání závitů velkých dílů – radiální vrtání do vyložení 3 000 mm v Lorch.
Časté dotazy k vrtání a řezání závitů
Do jakého průměru se vrtá a do jaké velikosti se řežou závity?
Vrtá se do Ø 90 mm, včetně zahlubování a vystružování; závity se řežou strojně od M2 do M60. Automat na řezání závitů Gamor RHG-3BR pokrývá M2 až M48, větší závity do M60 vyrábějí radiální vrtačky Raboma 12UH 3000 a Invema FR 65.
Jakého vyložení a jaké konstrukční výšky dosahují radiální vrtačky?
Raboma 12UH 3000 dosahuje vyložení 3 000 mm při vzdálenosti vřeteno–stůl až 1 605 mm, Invema FR 65 až 1 740 mm vzdálenosti vřeteno–stůl při vyložení 2 000 mm. Volně otočné vrtací rameno polohuje vřeteno nad obrobkem, takže rozmístění otvorů vzniká i hluboko uvnitř velkoplošných dílů bez přeupínání.
Podle čeho se rozhoduje, zda se vrtá na radiální vrtačce, nebo na vyvrtávačce?
Portálové frézky a vyvrtávačka přebírají těžké třískové úlohy; radiální vrtačky pokrývají flexibilní jednotlivé otvory, rozmístění otvorů a závity na svařovaných sestavách a velkých dílech. Průměr vrtání, hloubka vrtání a velikost závitu se prověřují podle projektu na základě výkresu.
Lze Hardox, nerezovou ocel a jemnozrnnou konstrukční ocel vrtat a opatřovat závity?
Ano. Vrtání, zahlubování, vystružování a řezání závitů se provádí v oceli, Hardox, nerezové oceli a jemnozrnné konstrukční oceli; otěruvzdorné a vysokopevnostní oceli se obrábějí s přizpůsobenými řeznými hodnotami.
Vrtají se a opatřují závity i díly dodané zákazníkem?
Ano. Díly dodané zákazníkem se na vyžádání vrtají a opatřují závity, stejně jako se provádí přepracování a vrtání na nakupovaných dílech, od jednotlivého dílu po sérii.
Kontakt
Poptávka na vrtání a řezání závitů
Zašlete nám svůj výkres s rozmístěním otvorů, průměry, velikostmi závitů a materiálem. Prověříme proveditelnost a vypracujeme nabídku.
