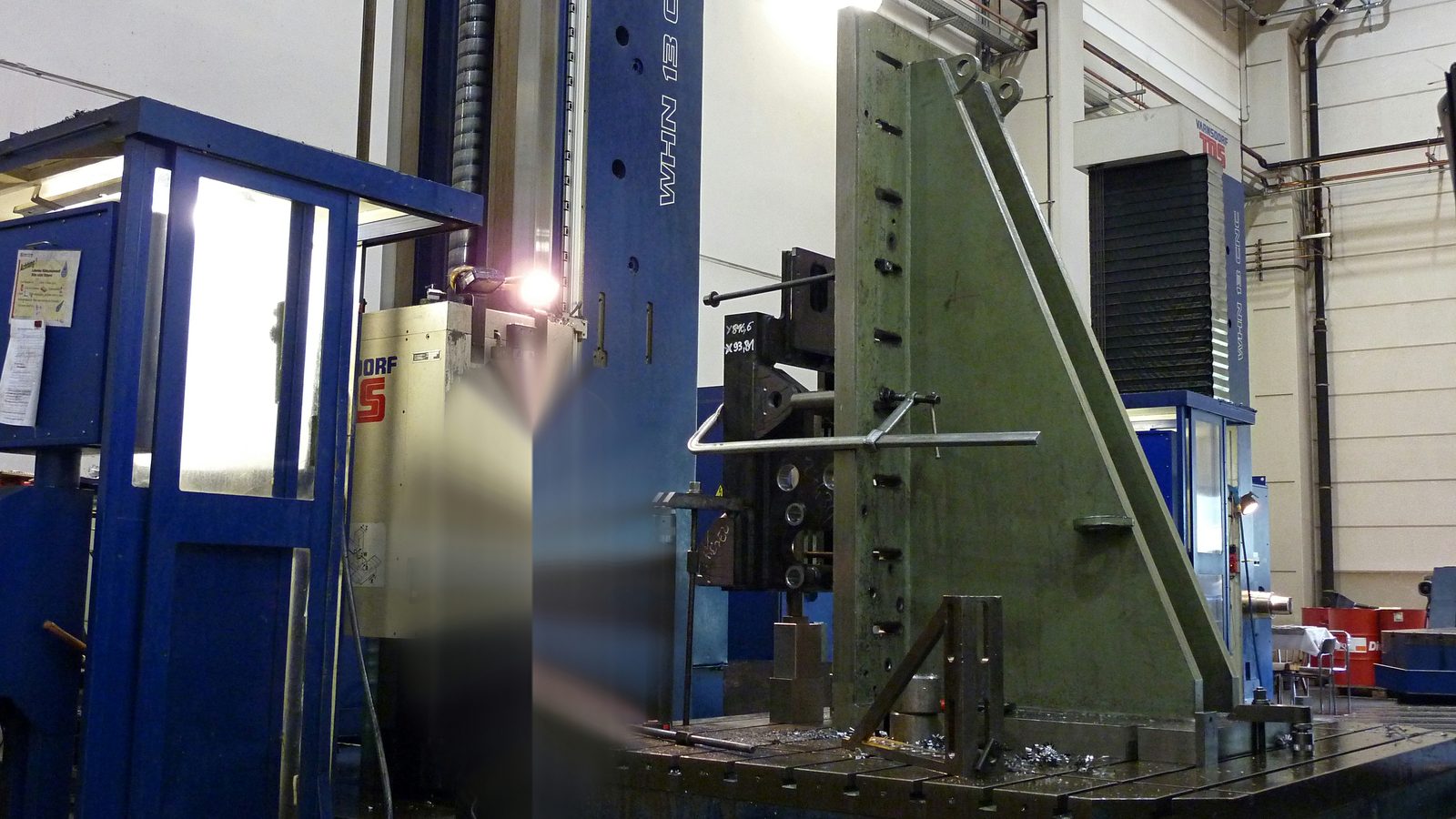

Tři CNC horizontální vyvrtávačky TOS-Varnsdorf WHN 13 s otočným stolem – vrtání, frézování, vyvrtávání a řezání závitů velkých obrobků v jednom upnutí, jako zakázková výroba v Lorchu bez minimálního množství.
Pojezd X 3 500 mm

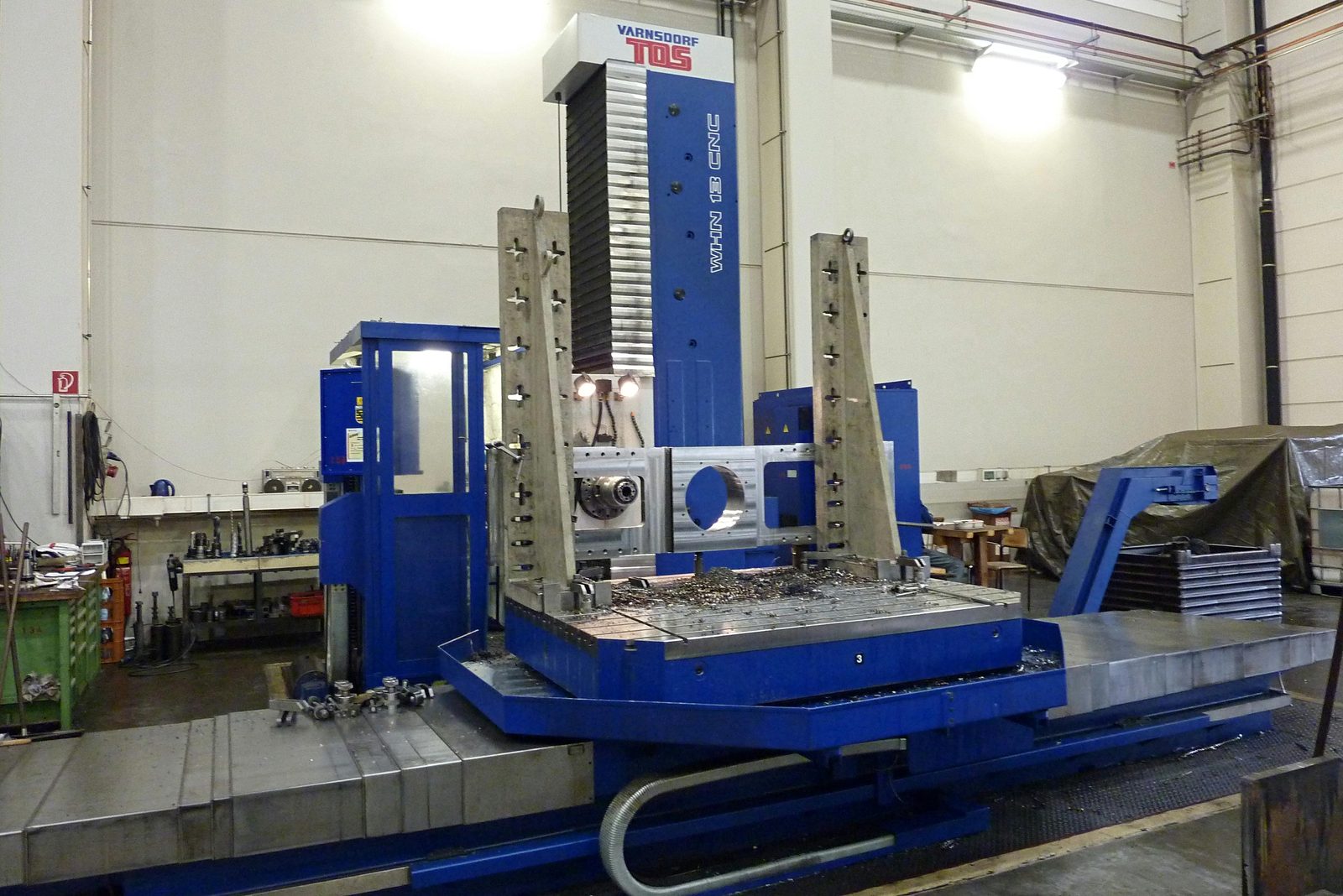

Pojezdy X 3 500 · Y 2 500 · Z 1 200 mm – velký pracovní prostor pro dlouhé otvory a daleko od sebe ležící obráběcí polohy.
Vrtací vřeteno Ø 130 mm
Výkonné vrtací vřeteno 130 mm pro vrtání, vyvrtávání a frézování – i u hlubokých otvorů a velkých objemů třísky.
Otočný stůl 360°
Integrovaný otočný stůl – více obráběcích stran v jednom upnutí, bez přeupínání a bez chyb polohy.

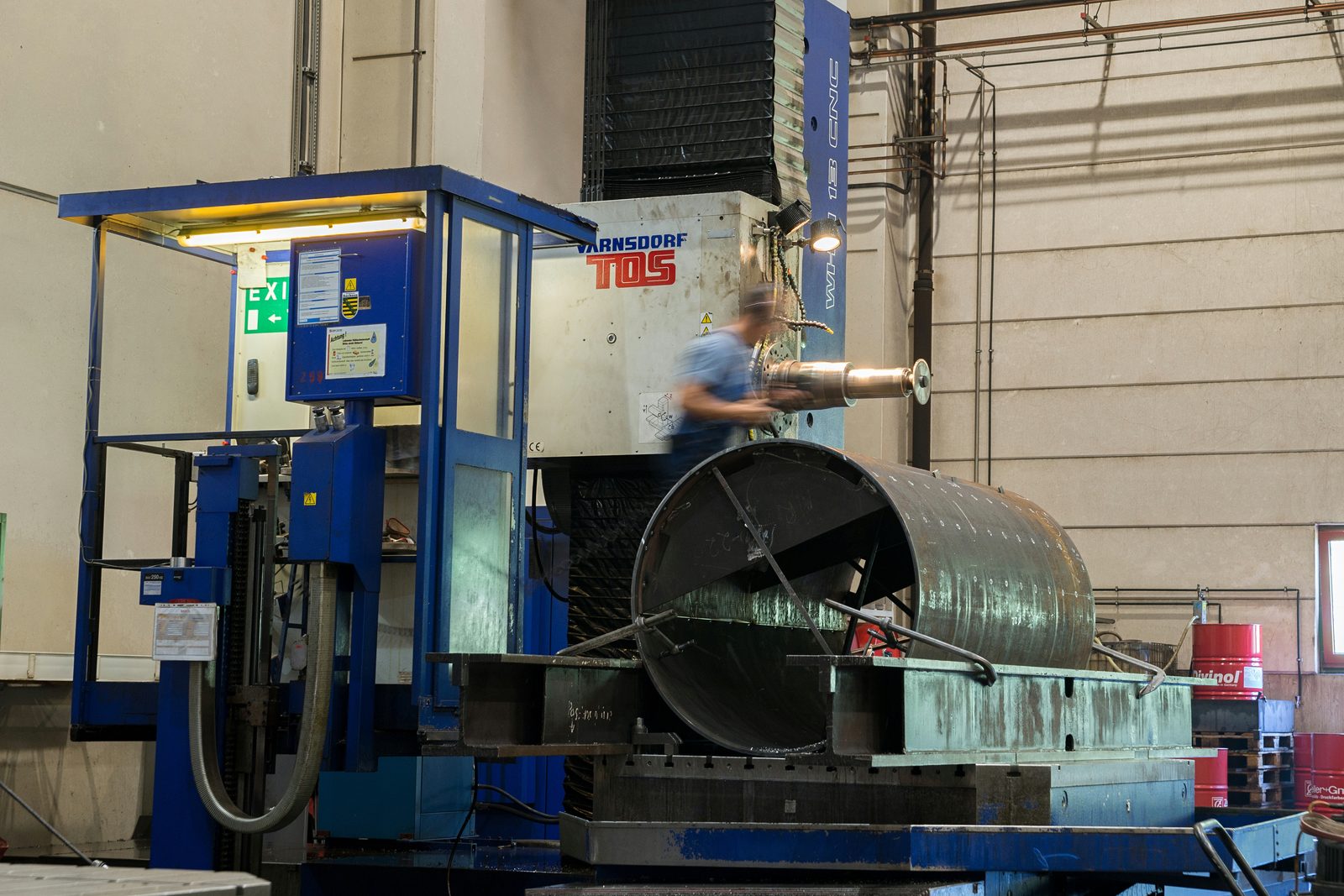

3 vyvrtávačky paralelně
Tři shodné stroje TOS-Varnsdorf WHN 13 CNC – vysoká kapacita, krátké průběžné doby a spolehlivost pro dodržení termínů.
Manipulace jeřábem do 50 t
Jeřábový systém 2×25 t a infrastruktura haly pro bezpečnou manipulaci s velkoformátovými obrobky.
Ocel · Hardox · nerez
Konstrukční ocel, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571 – obráběné podle výkresu.

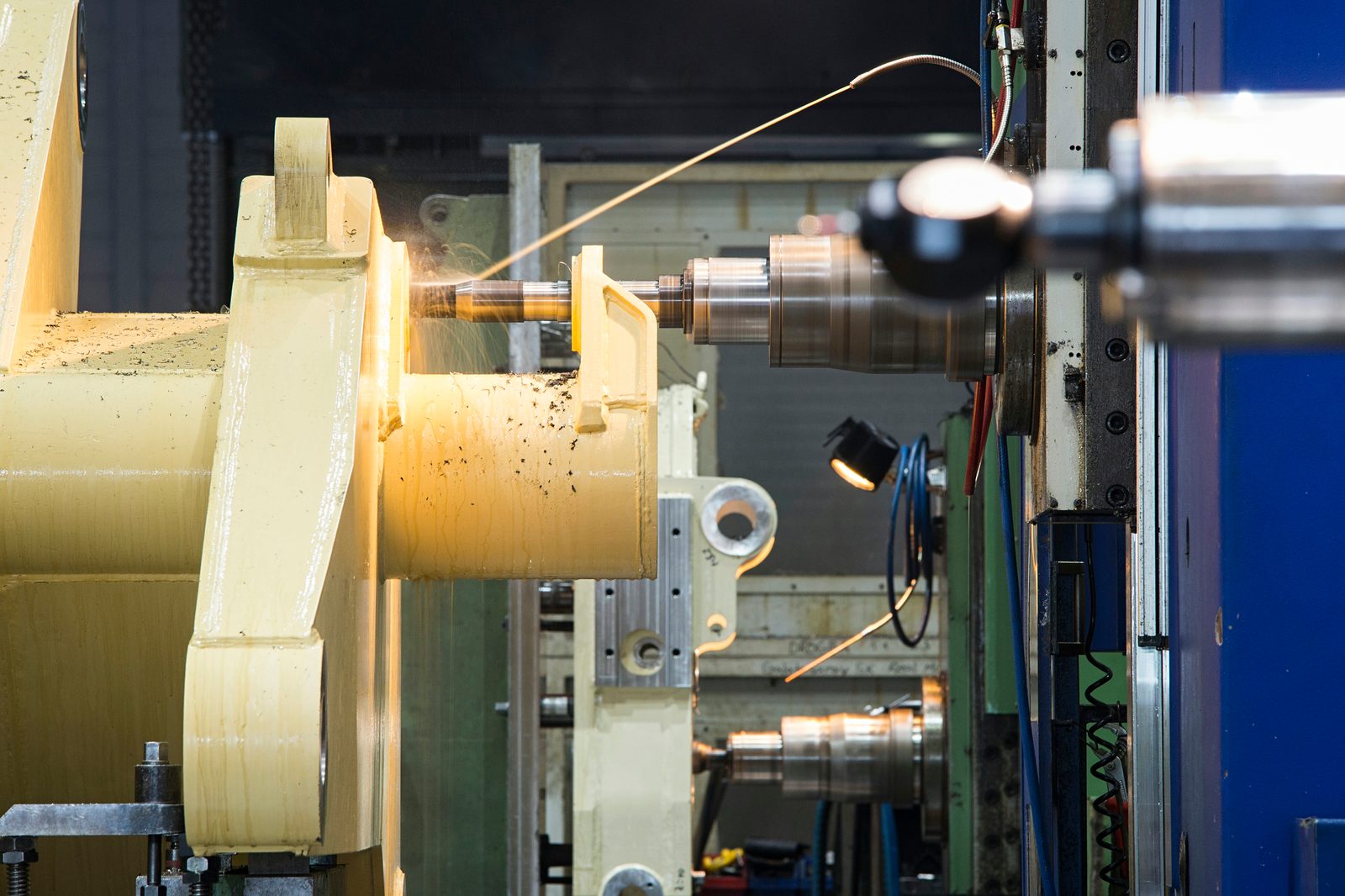

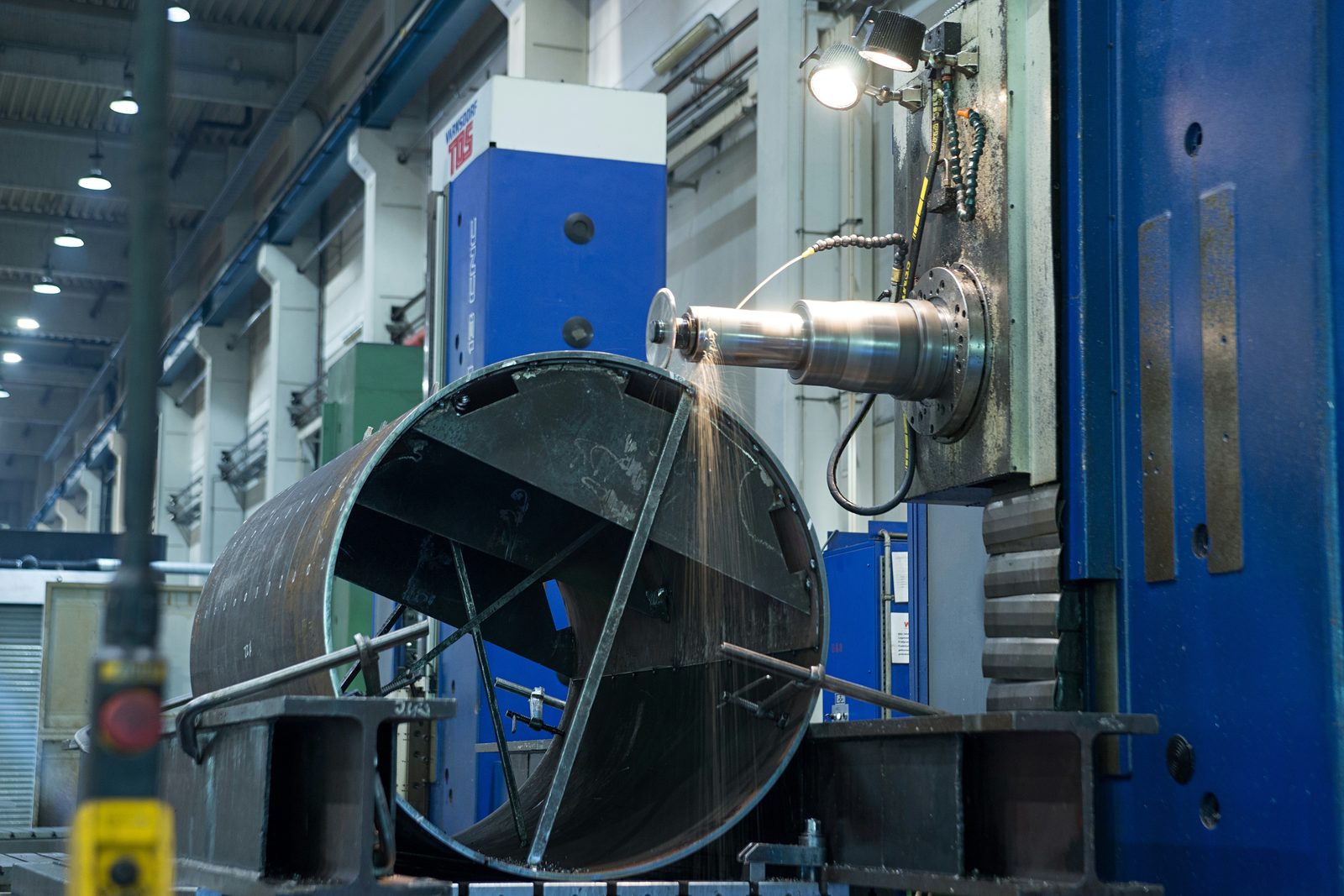

Horizontální vyvrtávačka – co vyvrtávání dokáže

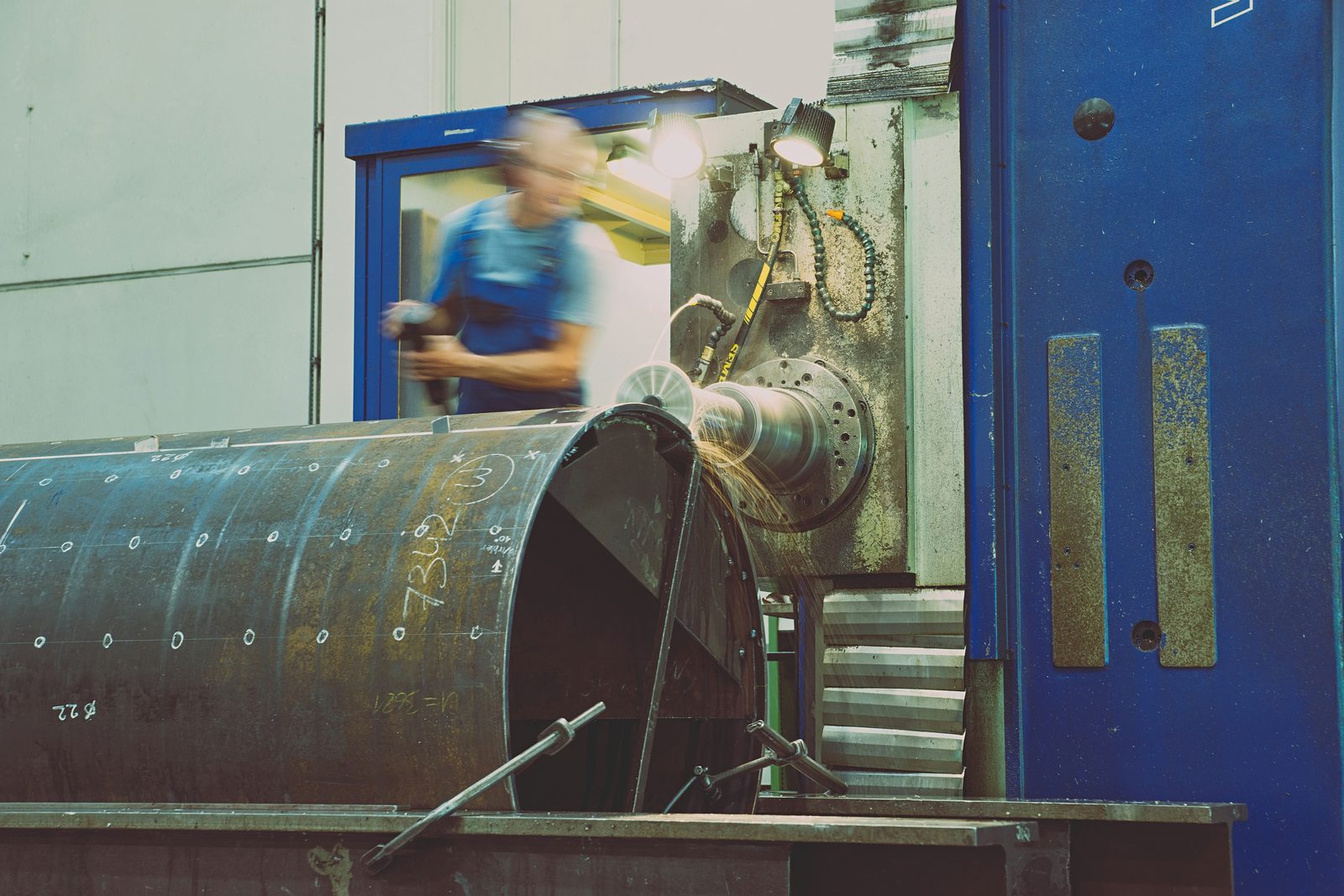

Horizontální vyvrtávačka obrábí obrobky s vodorovně uloženým vrtacím vřetenem. Tři CNC vyvrtávačky TOS-Varnsdorf WHN 13 kombinují vrtání, frézování, vyvrtávání, čelní soustružení a řezání závitů v jednom stroji – ideální pro díly s přesnými otvory, lícovanými otvory a vztažnými polohami na velké vzdálenosti.
Výkonné vrtací vřeteno Ø 130 mm a pojezdy 3 500 × 2 500 × 1 200 mm otevírají velkorysý pracovní prostor. Ve spojení s otočným stolem se více stran obrobku obrobí v jednom jediném upnutí – to minimalizuje chyby přeupnutí a zajišťuje úzké tolerance polohy mezi otvory a plochami.
Tři shodné stroje znamenají skutečnou kapacitu: paralelní výroba více zakázek, krátké průběžné doby a spolehlivost pro termínově vázané projekty. Programování probíhá podle CAD dat nebo rozměrů z výkresu – jednotlivé díly, prototypy i malé série stejnou měrou, jako zakázková výroba bez minimálního množství.
Strojový park u společnosti Bock je strategicky sestaven: zařízení a nástroje jsou zvoleny tak, aby bylo možné obrobit téměř každý díl a splnit každý požadavek zákazníka individuálně a co nejlépe. Který stroj váš díl obrobí, určujeme podle vaší specifikace – toto přiřazení je součástí našeho výrobního know-how a výběr za vás plně převezmeme.
Po vyvrtávání lze díly přímo předat ke svařování, pískování a lakování – vše v témže výrobním provozu v Lorchu. Externí logistika mezi obráběcími kroky odpadá a citelně snižuje průběžné doby a celkové náklady.
Data strojů – TOS-Varnsdorf WHN 13 CNC
Klíčová data tří shodných CNC horizontálních vyvrtávaček v zakázkové výrobě u společnosti Bock:
| Parametr | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Počet strojů | 3 (paralelní kapacita, shodné) |
| Průměr vrtacího vřetena | Ø 130 mm |
| Pojezd X (příčný) | 3 500 mm |
| Pojezd Y (svislý) | 2 500 mm |
| Pojezd Z (podélný) | 1 200 mm |
| Otočný stůl | Otočný o 360° – obrábění více stran v jednom upnutí |
| Druhy obrábění | Vrtání · frézování · vyvrtávání · čelní soustružení · řezání závitů |
| Řídicí systém | Heidenhain iTNC 530 |
Uvedené pojezdy se vztahují ke strojům v závodě Lorch. Který stroj váš díl obrobí, přiřadíme podle vašich požadavků. Konkrétní proveditelnost a tolerance prověříme podle projektu na základě vašeho výkresu.
Typické aplikace vyvrtávání
Horizontální vyvrtávačky u společnosti Bock se používají pro:

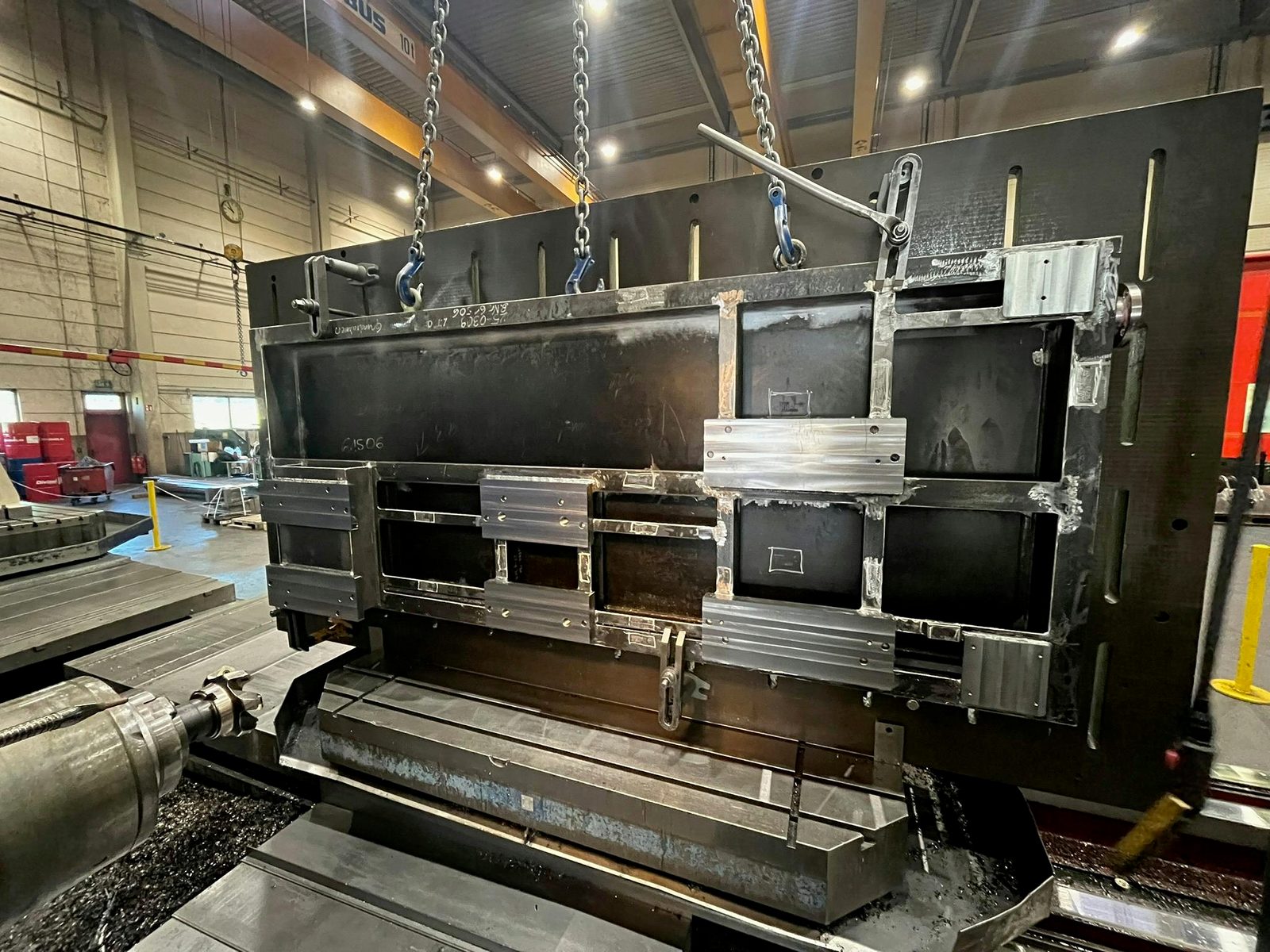

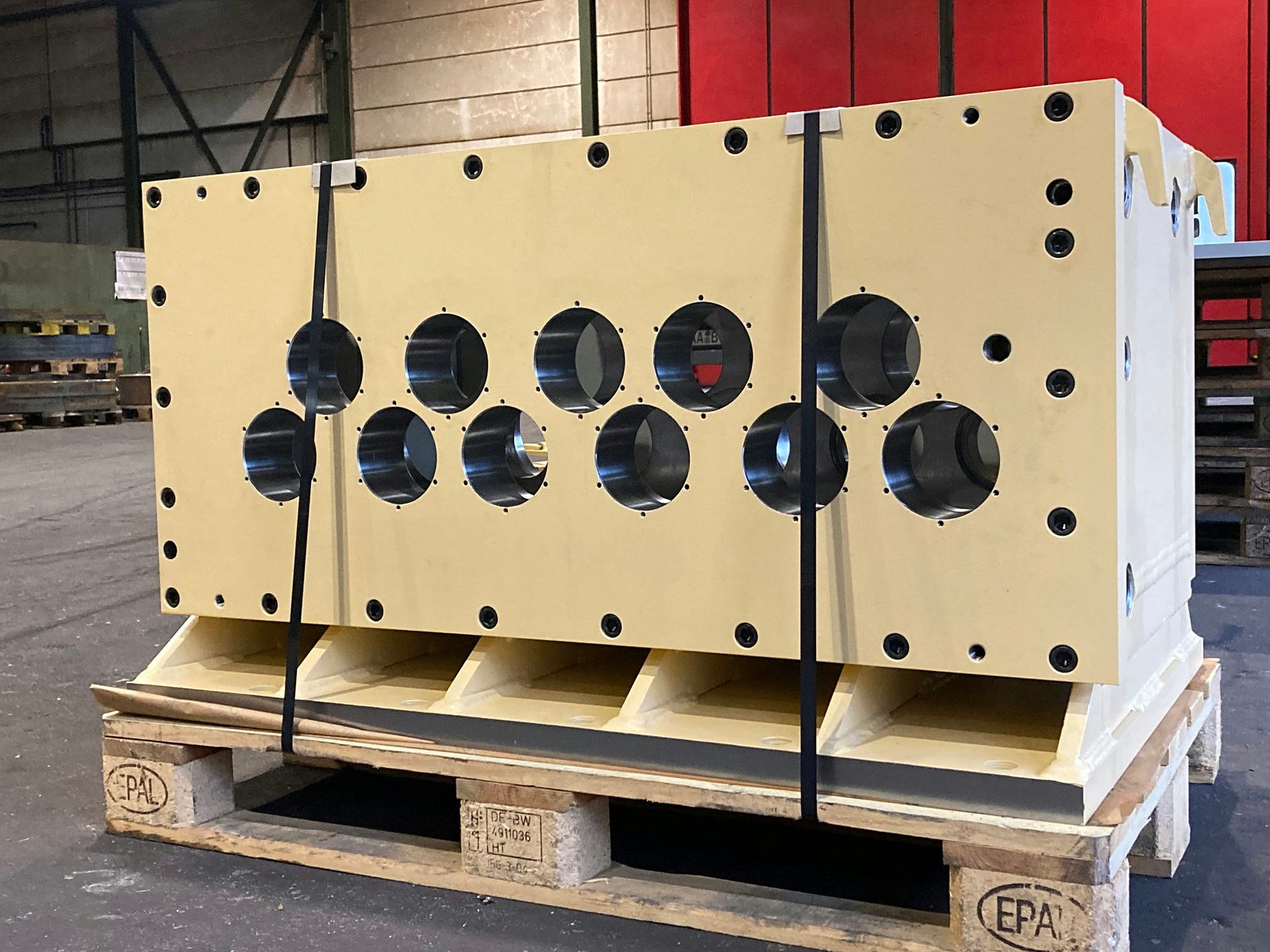

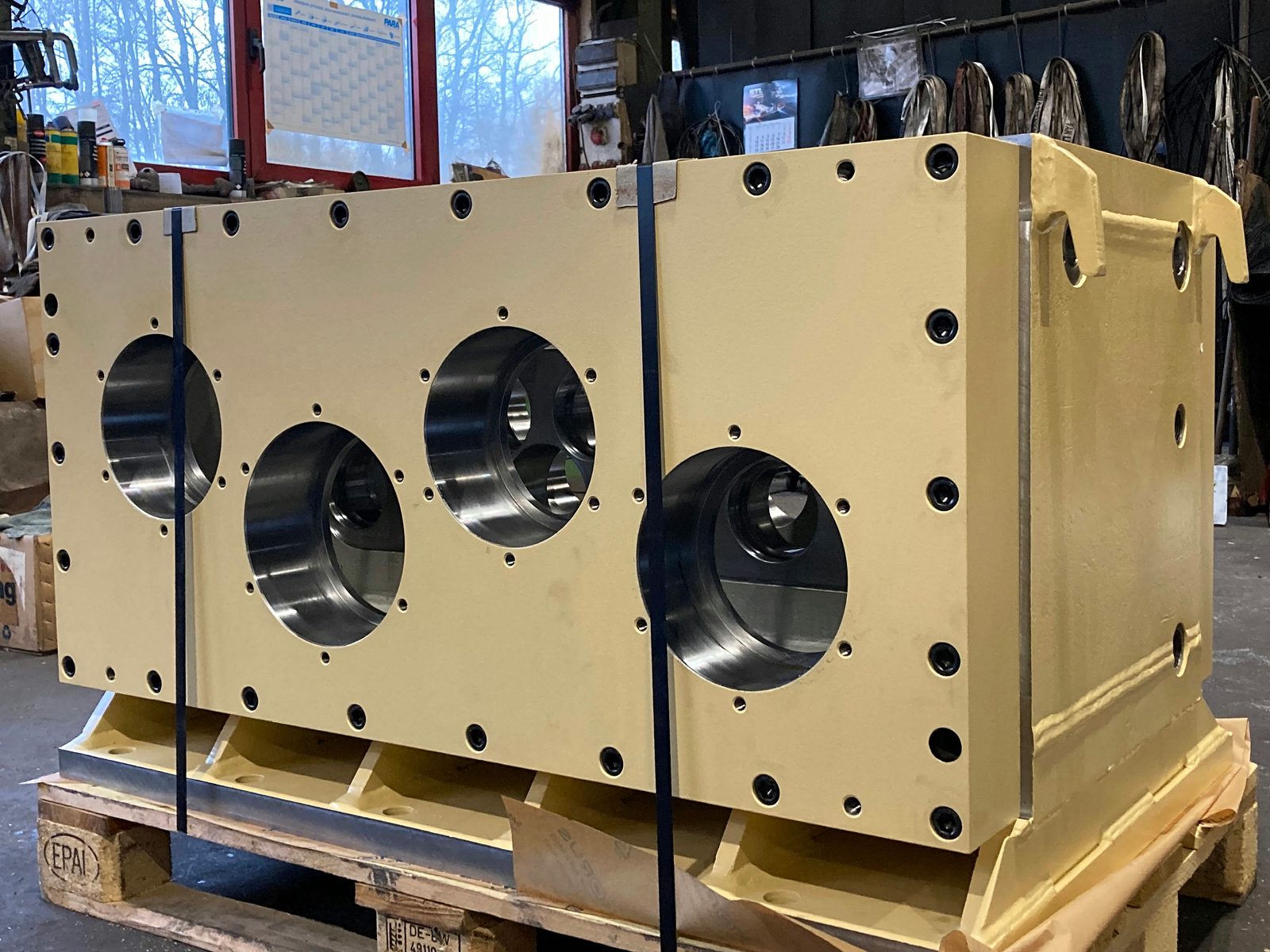

- Skříně, ložiskové stojany a konzoly s přesnými lícovanými otvory
- Svařované sestavy s fluktujícími a ložiskovými otvory
- Základové desky, rámy a příčníky s obrazci otvorů na velké vzdálenosti
- Díly pro stavbu zařízení, vozidel a speciálních strojů
- Předobrobené polotovary jako výrobní stupeň pro svařované konstrukce
Obrobené díly lze v témže provozu svařovat, pískovat a lakovat. Pro obzvláště dlouhé nebo velkoplošné díly jsou navíc k dispozici portálové frézky a stroje s pojízdným stojanem do 26 000 mm – získáte celé spektrum třískového obrábění a výroby z jedné ruky, bez externí logistiky mezi obráběcími kroky. Kvalitativní dokumentace a měřicí protokoly podle DIN EN ISO 9001:2015 jsou standardně k dispozici.
Materiály pro vyvrtávání
Bock používá převážně evropské kvalitní oceli:
- Konstrukční ocel S235, S355
- Jemnozrnná konstrukční ocel do S1100 – vysokopevnostní, vhodná ke svařování
- Hardox 400 / 500 – otěruvzdorná ocel
- Nerezová ocel 1.4301, 1.4571 – odolná proti korozi
- Speciální oceli podle výkresu a požadavku zákazníka
Materiálové atesty se poskytují na vyžádání nebo podle požadavku projektu.
Vyvrtávání u společnosti Bock – vaše výhody
Bock Maschinenbau provozuje horizontální vyvrtávačky jako součást kompletního výrobního procesu:
- 3 vyvrtávačky paralelně
- Tři shodné stroje TOS-Varnsdorf WHN 13 CNC – kapacita, krátké průběžné doby a spolehlivost.
- Otočný stůl 360°
- Obrábění více stran v jednom upnutí – bez chyb přeupnutí, s úzkými tolerancemi polohy.
- Manipulace jeřábem do 50 t
- Jeřáb 2×25 t a infrastruktura haly pro velkoformátové obrobky.
- Zakázková výroba bez minimálního množství
- Jednotlivé díly, prototypy i sériové díly se vyrábějí stejnou měrou podle výkresu.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovaným řízením materiálu a úplnou sledovatelností.
- Zásoba nástrojů z desetiletí

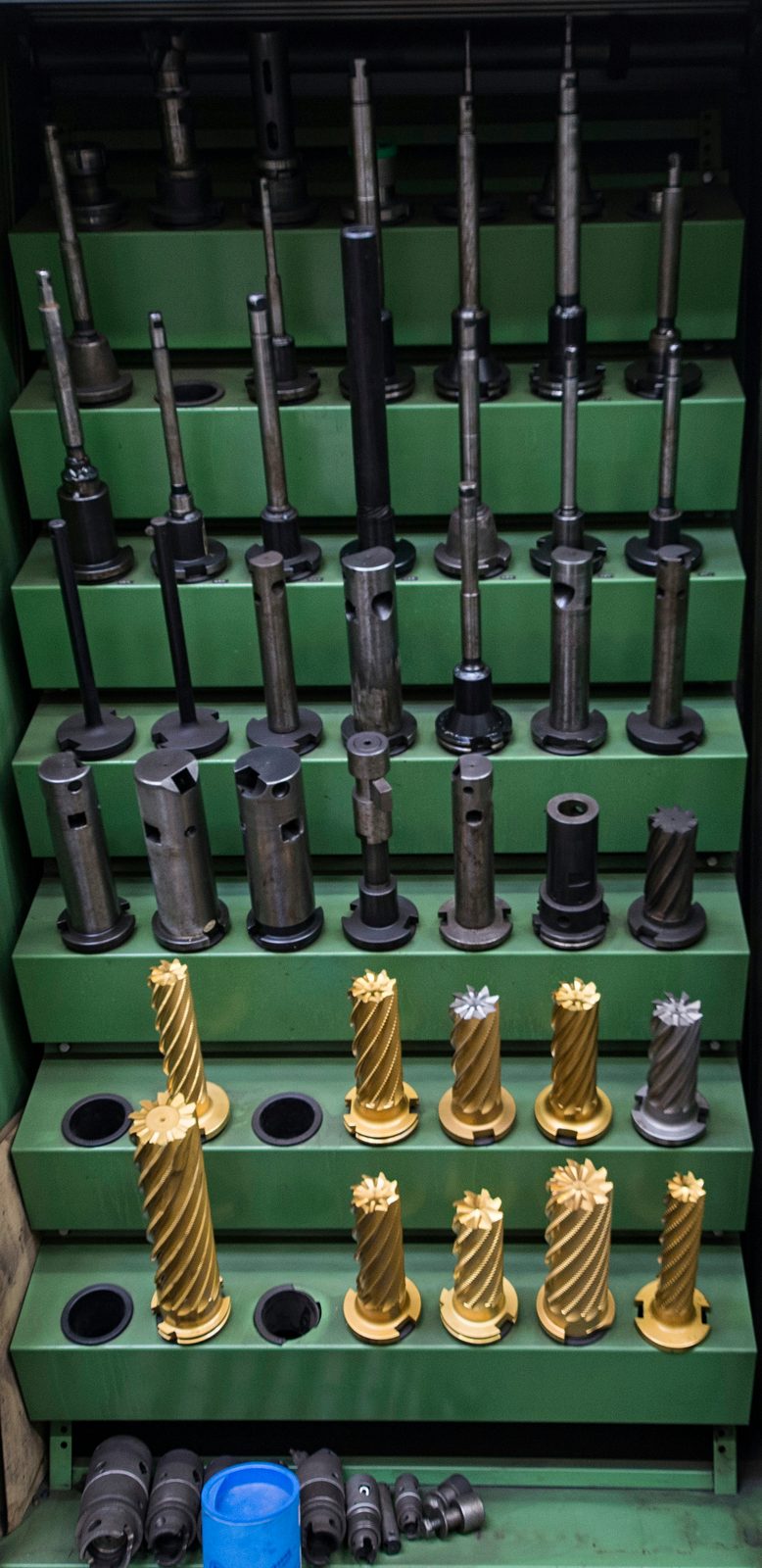

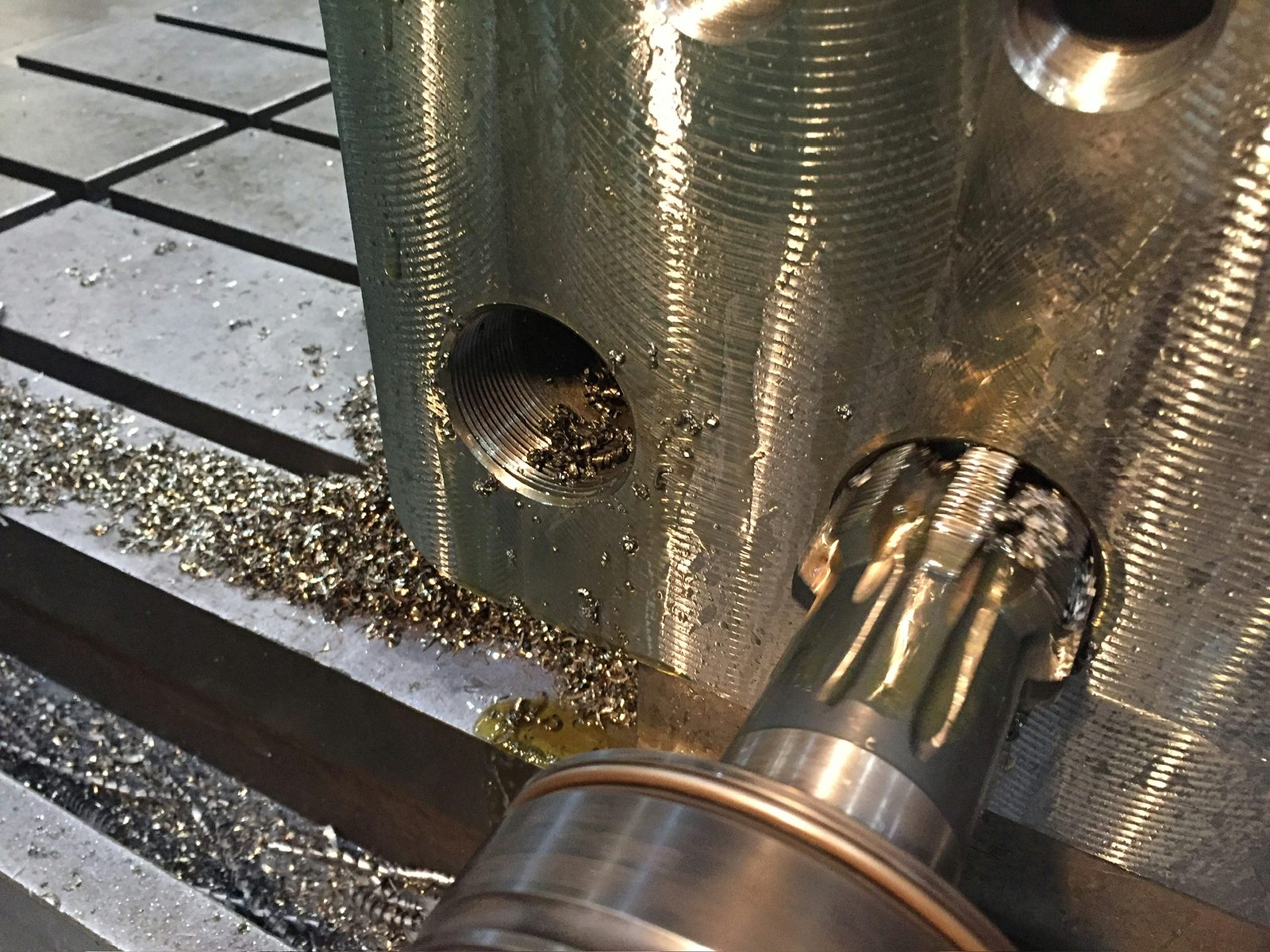

- Za léta vybudovaná zásoba speciálních a specializovaných nástrojů – dlouhé vrtací a vyvrtávací tyče, speciální vrtáky a nástroje pro řezání závitů pro hluboké otvory a vyvrtané ložiskové otvory.
- Vyvrtávačka pro region
- Vyvrtávání a obrábění na vyvrtávačce pro výrobce nástrojů, přípravků a strojů z regionu Stuttgartu a celého regionu DACH – spolehlivě z Lorch.
Časté dotazy k vyvrtávání
Co je horizontální vyvrtávačka?
Horizontální vyvrtávačka obrábí obrobky s vodorovně uloženým vrtacím vřetenem. Kombinuje vrtání, vyvrtávání, frézování, čelní soustružení a řezání závitů v jednom stroji – ideální pro přesné otvory a vztažné polohy na velkých dílech.
Jak velké mohou díly být?
Pojezdy strojů TOS-Varnsdorf WHN 13 CNC činí X 3 500 · Y 2 500 · Z 1 200 mm. Který stroj váš díl obrobí, sladíme podle vašich požadavků – pro obzvláště dlouhé nebo velkoformátové díly jsou navíc k dispozici portálové frézky a stroje s pojízdným stojanem do 26 000 mm. Tak najde každý díl vhodné zařízení.
Které materiály se obrábějí?
Konstrukční ocel S235/S355, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571 a speciální oceli podle výkresu. Materiálové atesty poskytujeme podle projektu.
Vyrábíte i jednotlivé díly?
Ano. Vyvrtávání probíhá jako zakázková výroba bez minimálního množství – jednotlivé díly, prototypy i malé série stejnou měrou, programované podle CAD dat nebo rozměrů z výkresu.
Lze díly u vás dále zpracovat?
Ano. Po vyvrtávání následuje svařování, pískování a lakování v témže provozu v Lorchu – kompletní výroba z jedné ruky bez externí logistiky.
