Svařované sestavy do 50 t dle DIN EN 1090-2 EXC3
Nosné a technicky náročné svařované sestavy do 50 t – vyráběné jako certifikovaná svářečská provozovna dle DIN EN 1090-2 EXC3 v Lorchu.
Certifikovaná svářečská provozovna dle EXC3, EN ISO 3834-2 a ISO 9001:2015.
Jeřábový systém 2×25 t pro bezpečnou manipulaci s těžkými svařovanými sestavami.
Tři metody svařování podle požadavku na díl a požadované jakosti svaru.
Ocel, jemnozrnná konstrukční ocel, Hardox a nerezová ocel – výhradně certifikované materiály.
VT, PT a MT dle DIN EN ISO 9712 interně, UT podle projektu přes našeho kooperačního partnera.
CNC obrábění, pískování, lakování a montáž v témže závodě.
Svařované sestavy podle výkresu a specifikace
Svařovanými sestavami rozumíme spojené ocelové konstrukce, které se vyrábějí podle výkresu nebo specifikace zákazníka – od jednoduché sestavy až po těžký, vícedílný svařovaný díl s úzkými požadavky na tolerance, vysokými pevnostními třídami nebo náročnými vlastnostmi materiálu.
Výrobní oblast u společnosti Bock je dimenzována pro těžké díly do 50 t. Díky souhře různých metod svařování a široké materiálové kompetenci lze i konstrukčně složité sestavy spolehlivě vyrobit podle vašich zadání.
V případě potřeby lze do průběhu projektu zahrnout mechanické obrábění, pískování, lakování a montáž.
Jako certifikovaný svařovací podnik v okrese Ostalbkreis přebíráme kooperační svařování a nosné svařované sestavy podle EN 1090 pro zákazníky v regionu Stuttgartu, v Remstalu a v celém jižním Německu.
Svařování MAG, WIG a pod tavidlem podle požadavku dílu
V závislosti na geometrii dílu, materiálu a požadavku na svar používá Bock různé metody svařování:
- Svařování MAG
- je standardní metodou pro konstrukční ocelové díly a složité sestavy. Je vhodná pro širokou škálu materiálů a umožňuje i zpracování vysokopevnostních jemnozrnných konstrukčních ocelí.
- Svařování WIG
- se nasazuje tam, kde je požadována obzvláště vysoká kvalita svaru a úzké tolerance – například u sestav z nerezové oceli nebo u kvalitativně kritických svarových spojů.
- Svařování pod tavidlem
- je metodou pro hluboké, vysokopevnostní svary na těžkých dílech. Plně automatizovaná zařízení ESAB se sloupy o dosahu do 7 m umožňují vysokopevnostní podélné svary i na velkoformátových strukturách.
- Přivařování svorníků
- spojuje svorníky s hlavou a závitové až do Ø 22 mm přímo s dílem během několika sekund – pro upevňovací body, kotvy a držáky bez průchozího otvoru.
Výběr metody se řídí požadavky vašeho dílu. V případě potřeby se v rámci jedné sestavy nasazují i kombinace více metod.
Svařovací technika a vybavení
Svařovna ve firmě Bock je pro těžké a velkoformátové montážní celky rozsáhle vybavena:
- Přibližně 100 pracovišť pro svařování v ochranné atmosféře MAG a WIG (Oerlikon, ESAB, Lorch, Ess)
- Tři zařízení ESAB pro svařování pod tavidlem (sloupové a výložníkové stožáry) – až 1 250 A, výška výložníku a pracovní výška až 7 m
- Přivařování svorníků až Ø 22 mm
- Četná otočná a překlápěcí zařízení a válečkové stolice – díly až 60 t lze otočně polohovat
- Frézka hran (Alme) pro přípravu svarových spojů až 12 × 45°
Svary se tak provádějí v optimální poloze – hospodárně, s opakovatelnou přesností a v ověřené kvalitě certifikovaného odborného svařovacího provozu.
Evropské kvalitní oceli do 50 t hmotnosti kusu
Bock zpracovává pro svařované sestavy převážně evropské kvalitní oceli s dohledatelným původem. V závislosti na výkresu a požadavku se používají následující materiály:
- Konstrukční ocel S235, S355 – Standardní konstrukční ocel
- Jemnozrnná ocel do S1100 – vysokopevnostní, svařitelná
- Hardox 400 / 500 – Otěruvzdorná ocel pro namáhané součásti
- Nerezová ocel 1.4301, 1.4571 – korozivzdorná
- Speciální oceli dle výkresu a zadání zákazníka
Kvalita materiálu a původ materiálu se při odpovídajících projektových nebo zákaznických zadáních dokumentují prostřednictvím dokladů a zkušebních atestů. Díly mohou dosahovat hmotnosti kusu až 50 t; specifické meze pro speciální materiály nebo neobvyklé rozměry se domlouvají podle projektu.
Certifikovaná svářečská provozovna – DIN EN 1090-2 EXC3, EN ISO 3834-2 a NDT
Bock Maschinenbau je certifikovaná svářečská provozovna dle DIN EN 1090-2 EXC3 a EN ISO 3834-2. Doplněny certifikovaným systémem managementu kvality dle DIN EN ISO 9001:2015 tvoří tyto normy závazný rámec kvality pro výrobu svařovaných sestav: kvalifikace svařovacích procesů, požadavky na zkoušení a povinnosti dokumentace jsou součástí výroby. Pro objednatele s povinností dokladování jsou aktuální certifikáty k dispozici ve formátu PDF.
Zajištění kvality a nedestruktivní zkoušení
U svařovaných sestav nerozhoduje pouze hotový svar, ale i dohledatelné prověření požadované kvality. Svářečské práce jsou proto doprovázeny vhodnými opatřeními pro zajištění kvality. V závislosti na dílu, materiálu, třídě svaru a zadání zákazníka lze nasadit vizuální zkoušky i nedestruktivní zkušební metody (NDT).
- Vizuální zkouška (VT), zkouška kapilární (PT) a zkouška magnetickou práškovou metodou (MT) jsou k dispozici interně s kvalifikací úrovně 2 dle DIN EN ISO 9712.
- Ultrazvukové zkoušky (UT) jsou k dispozici podle projektu interně prostřednictvím certifikovaného zkušebního personálu našeho kooperačního partnera. Objemové zkoušky (radiografická zkouška RT, ultrazvuková zkouška UT) provádějí, pokud jsou objednány, kvalifikovaní partneři.
Tím lze posoudit povrchové indikace, trhliny, nepravidelnosti blízko povrchu i vnitřní nepravidelnosti ve vhodných dílech a svarových spojích.
Požadavky na zkoušení a dokumentaci se domlouvají podle projektu podle výkresu, požadavku normy a zadání zákazníka. Díky tomu zůstává zajištění kvality nikoli paušální, nýbrž se podle projektu přizpůsobuje příslušné sestavě.
Certifikáty pro svařované sestavy
1 / 3
Mechanické obrábění, pískování, lakování a montáž v případě potřeby
Svařované sestavy často vyžadují další výrobní kroky. V případě potřeby lze do průběhu projektu zahrnout následující procesy:
- Mechanické dokončování
- CNC obrábění velkých dílů do 50 t, portálové frézování do 26 000 mm, karuselové soustružení do Ø 4 800 mm.
- Příprava povrchu
- Pískování do Sa 2,5 ve velkoprostorové kabině.
- Protikorozní ochrana a lakování
- Průmyslové lakování dle EN ISO 12944 ve velkoprostorové kabině 25 × 7 × 6 m.
- Montáž
- Předmontáž nebo částečná montáž sestav podle projektu.
Díky tomu lze svařované sestavy nejen svařit, ale podle projektu dále obrobit, připravit, povléct nebo předmontovat – podle požadavku a dohody.
Typické svařované sestavy
Svařované sestavy společnosti Bock se vyrábějí pro technicky náročné případy nasazení, kde hrají rozhodující roli kvalita materiálu, certifikace, sled spojování a geometrie svaru:
- Nosné a vysoce namáhané sestavy s povinností dokumentace podle normy
- Otěrem namáhané svařované díly s podílem Hardoxu
- Vícedílné sestavy s vysokým počtem spojů a připojovacích rozměrů
- Sestavy s úzkými rozměrovými a tvarovými tolerancemi přes více připojení
Pokud naopak není v popředí počet spojů, nýbrž rozměr jednotlivého dílu a jeho manipulace, nabízí vhodný rámec výroba těžkých svařovaných konstrukcí.
Dojmy ze svařovny

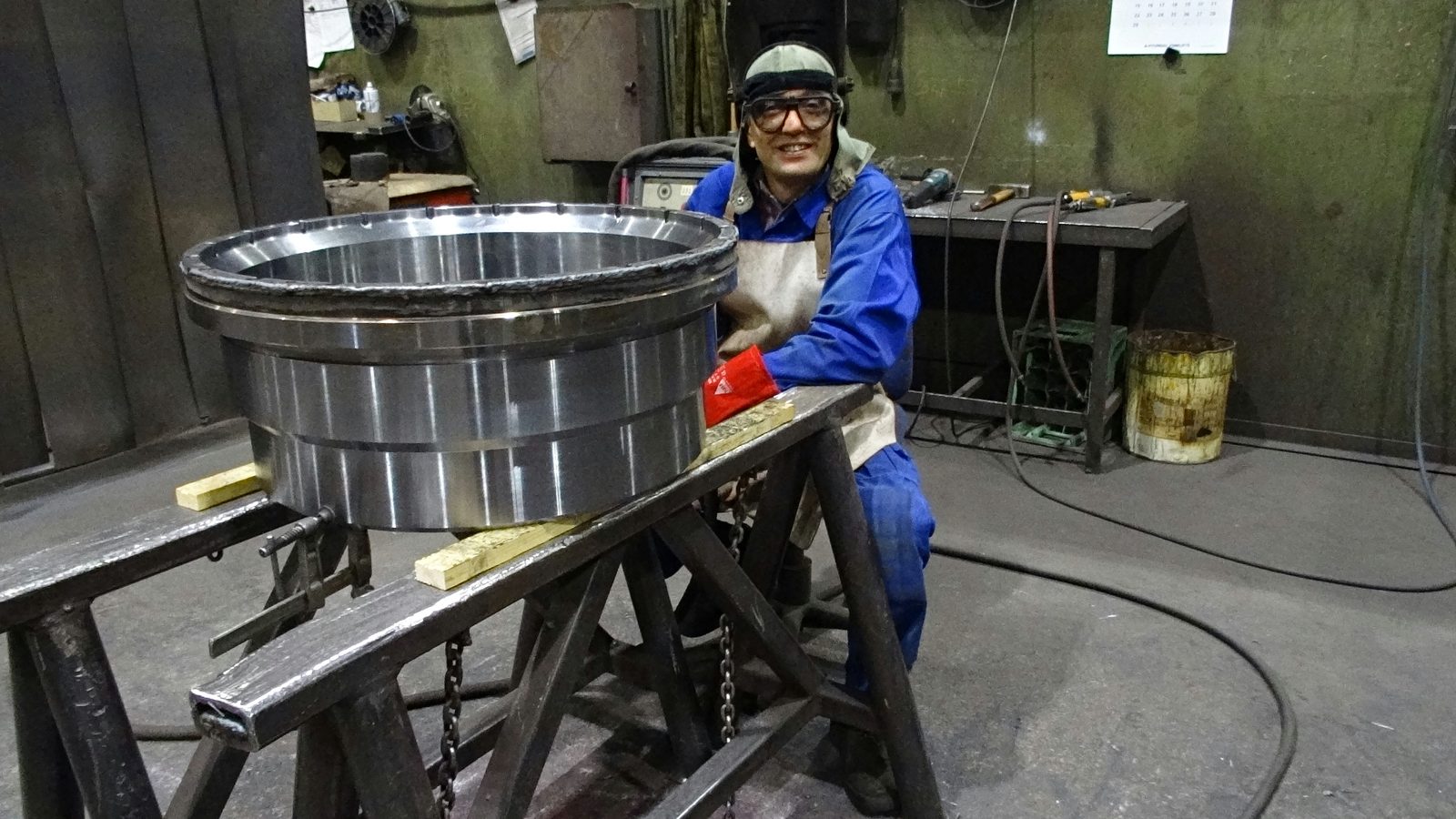

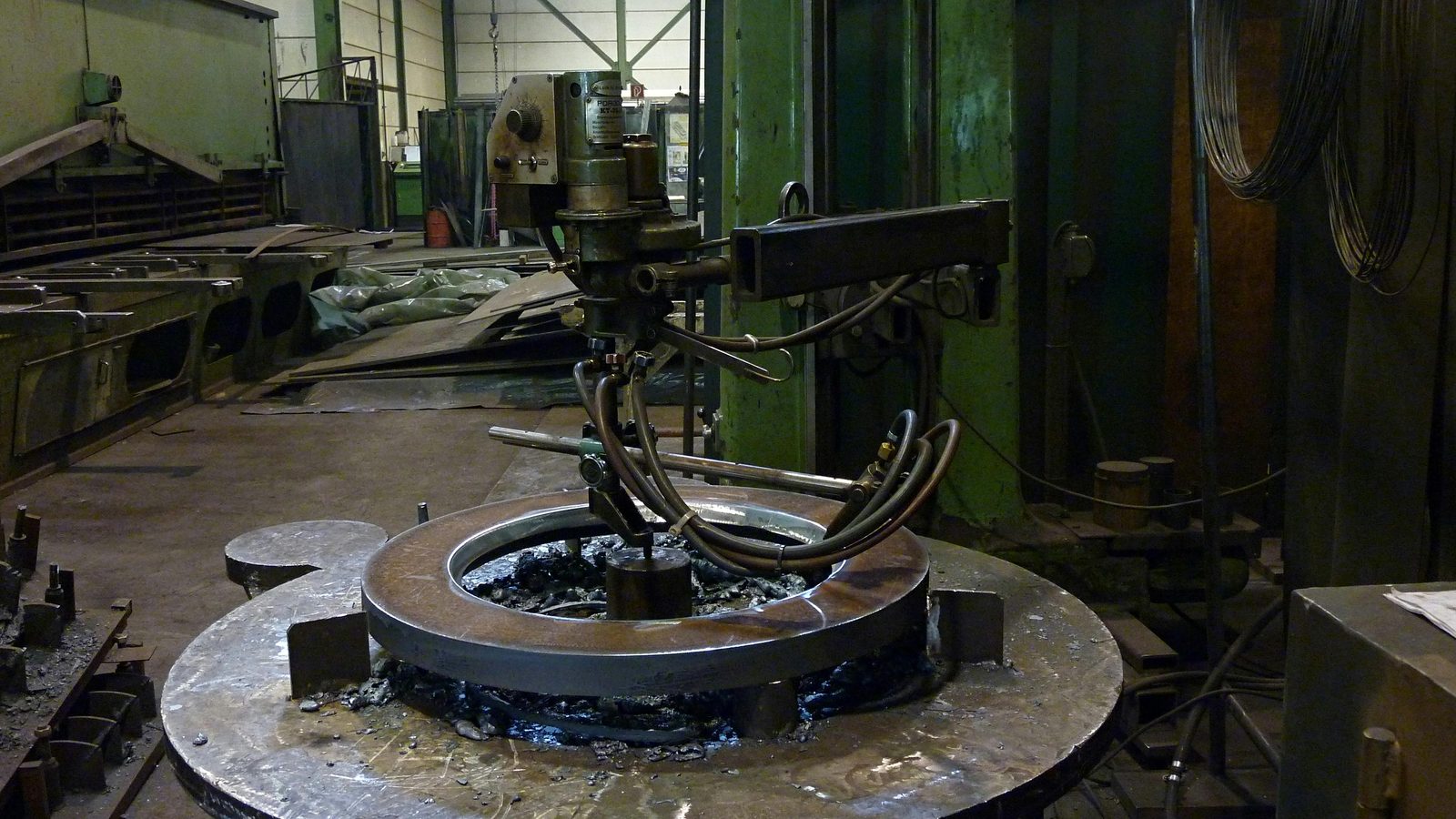

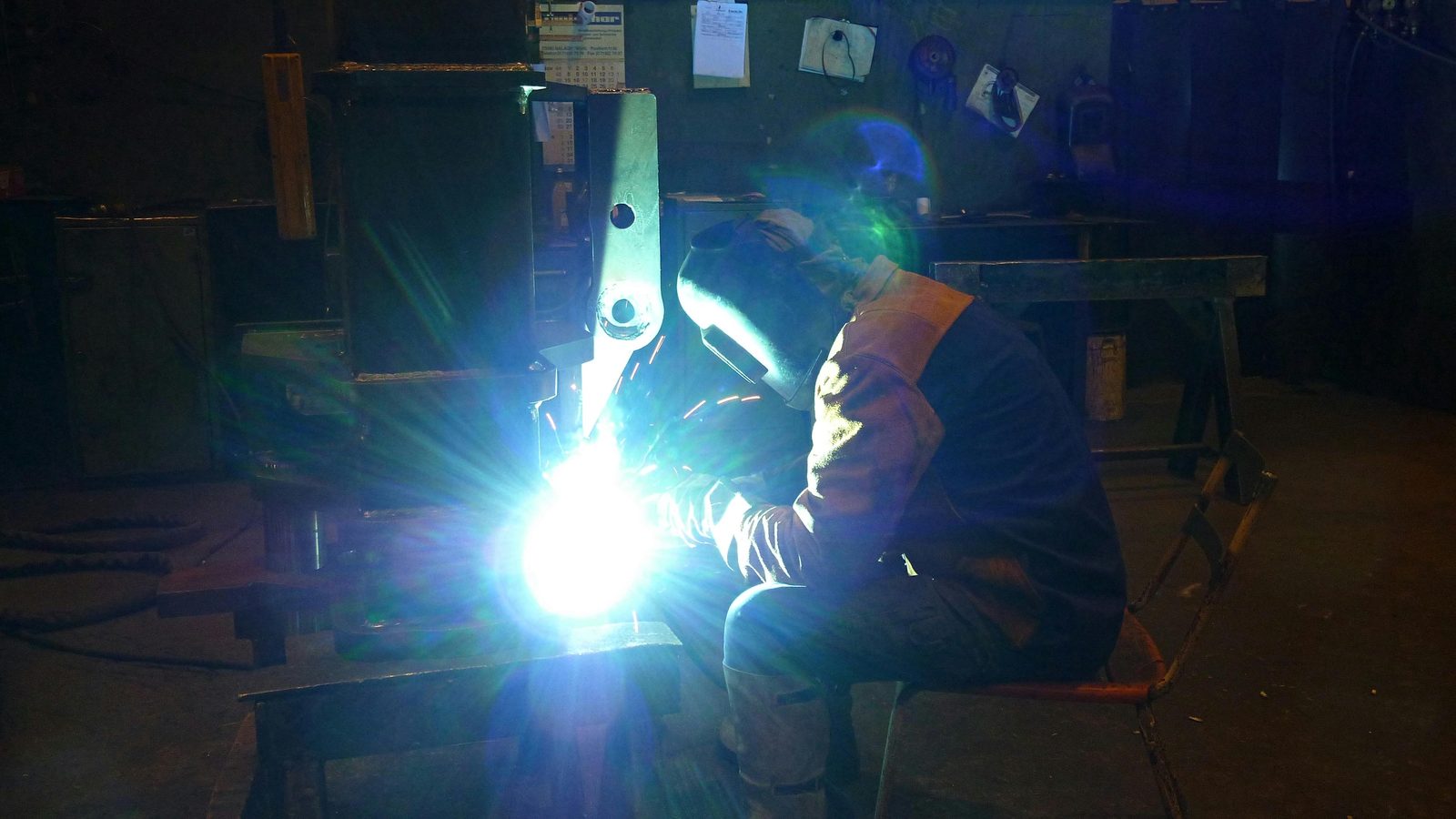

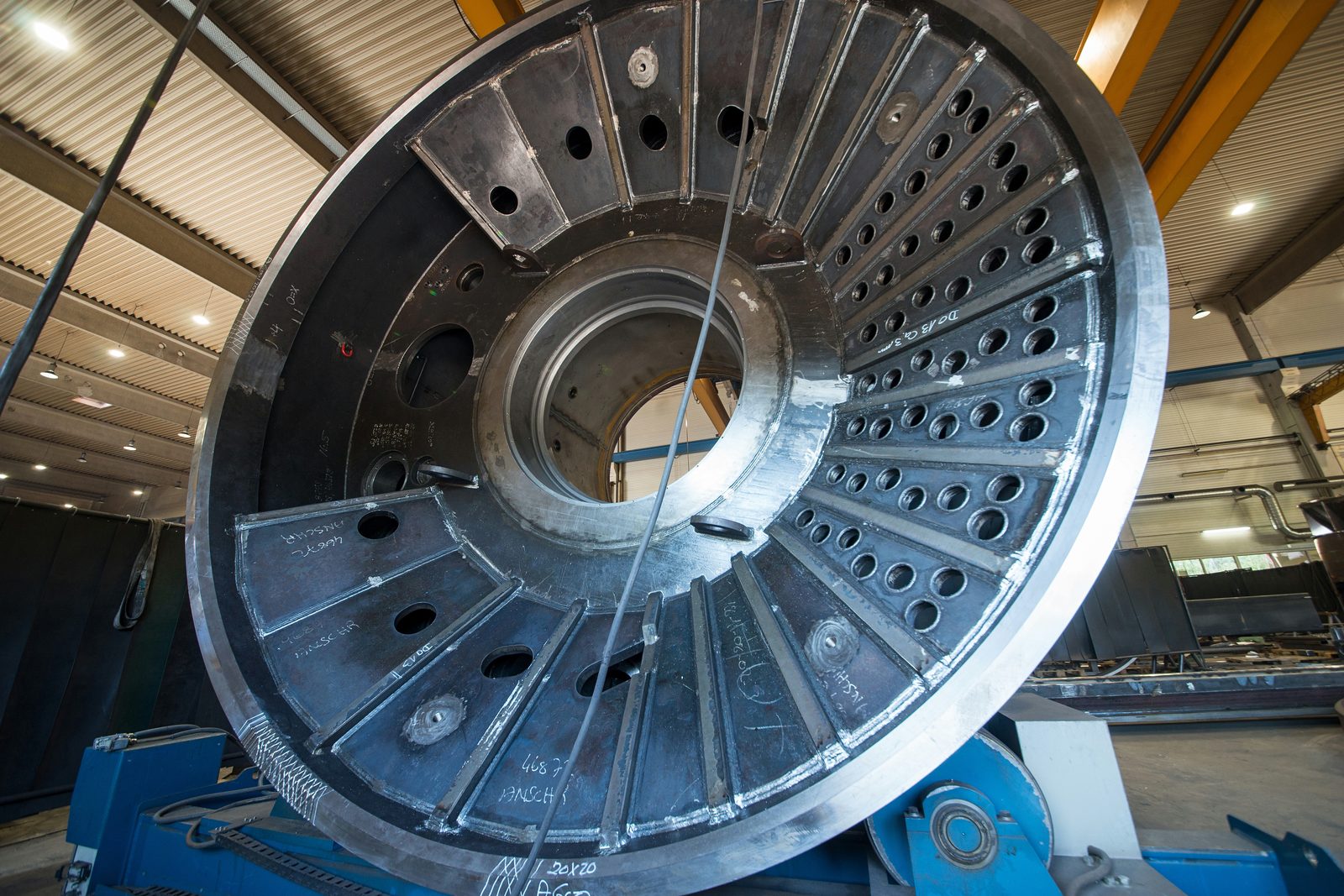

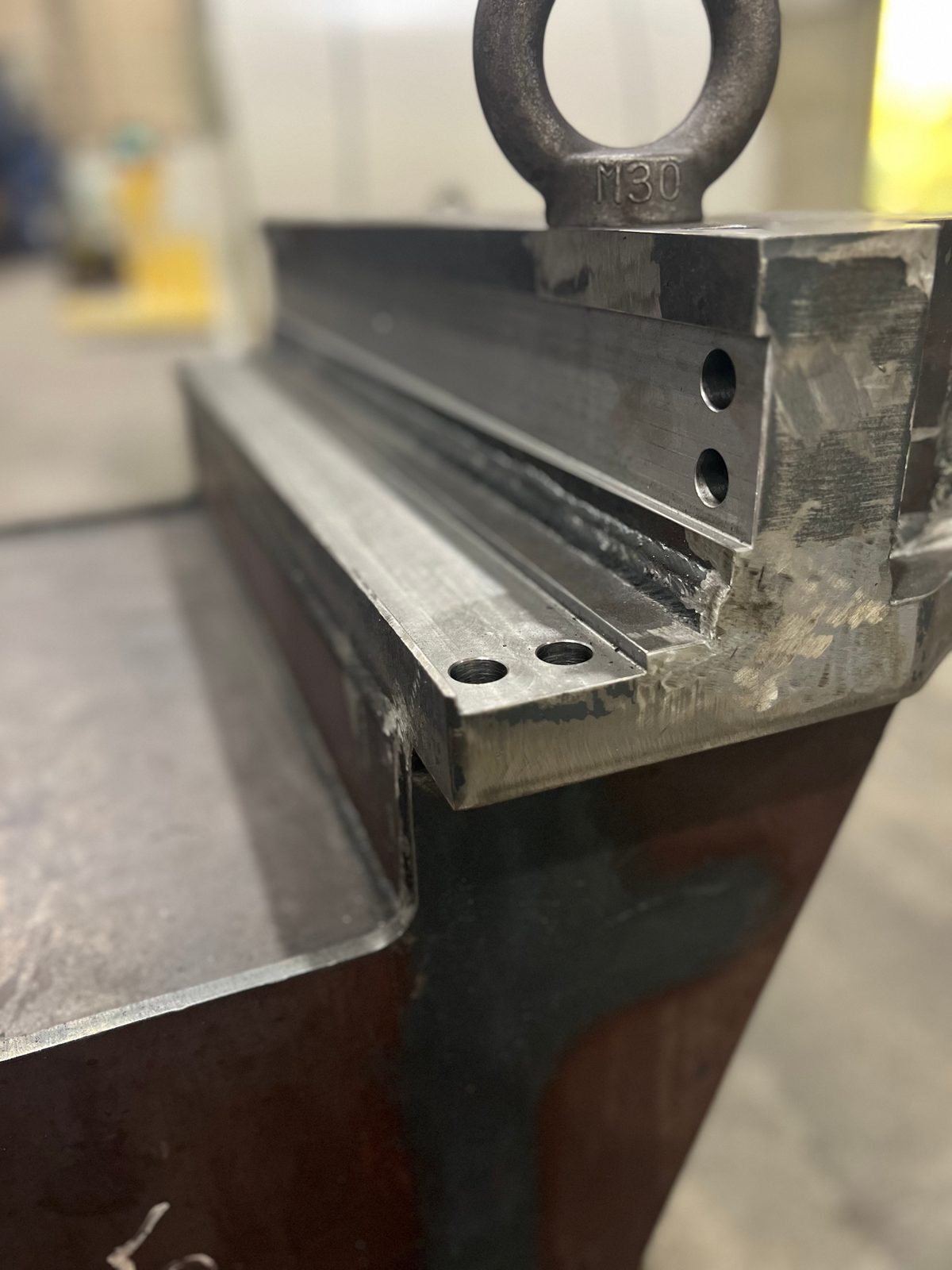

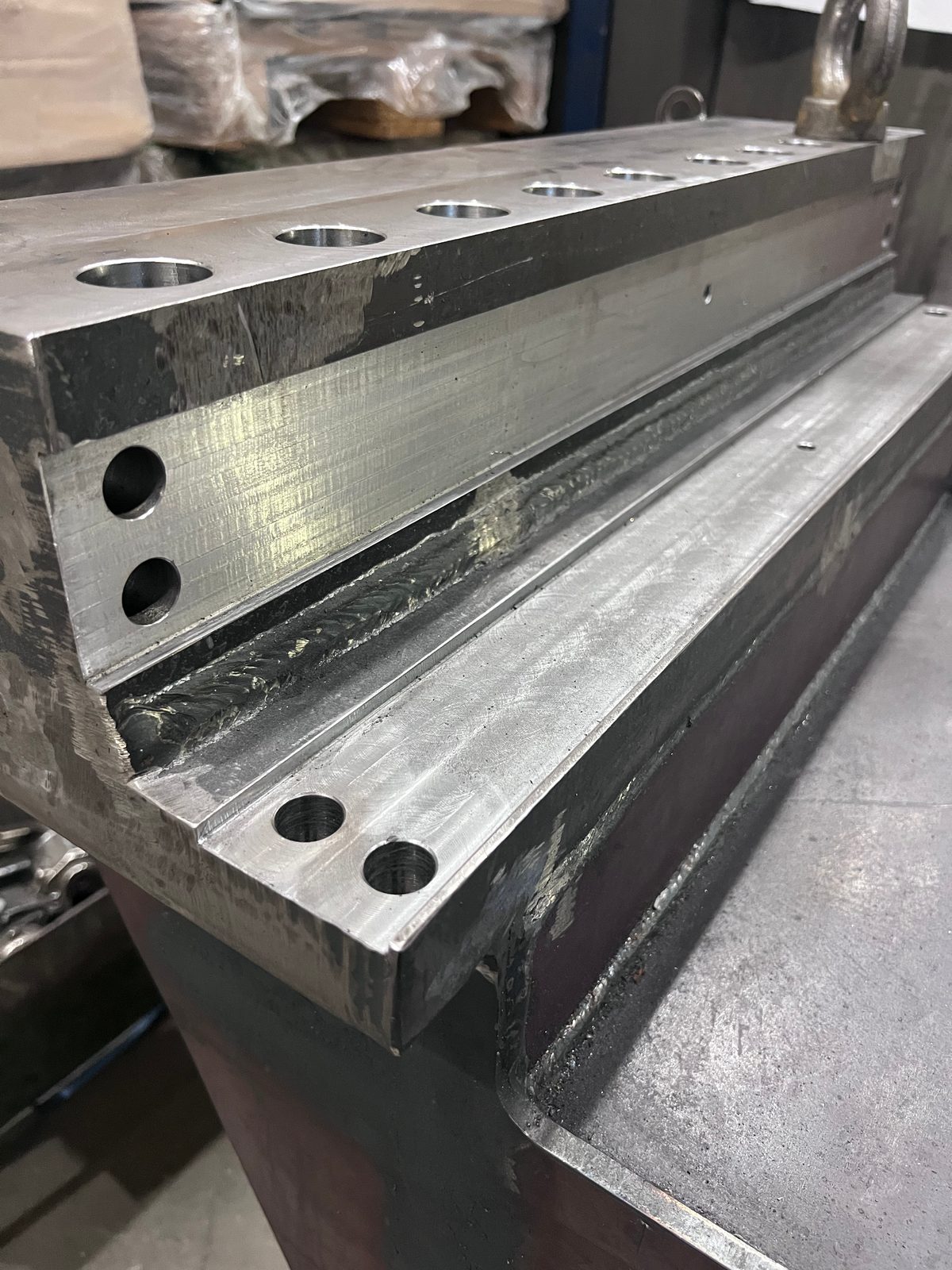

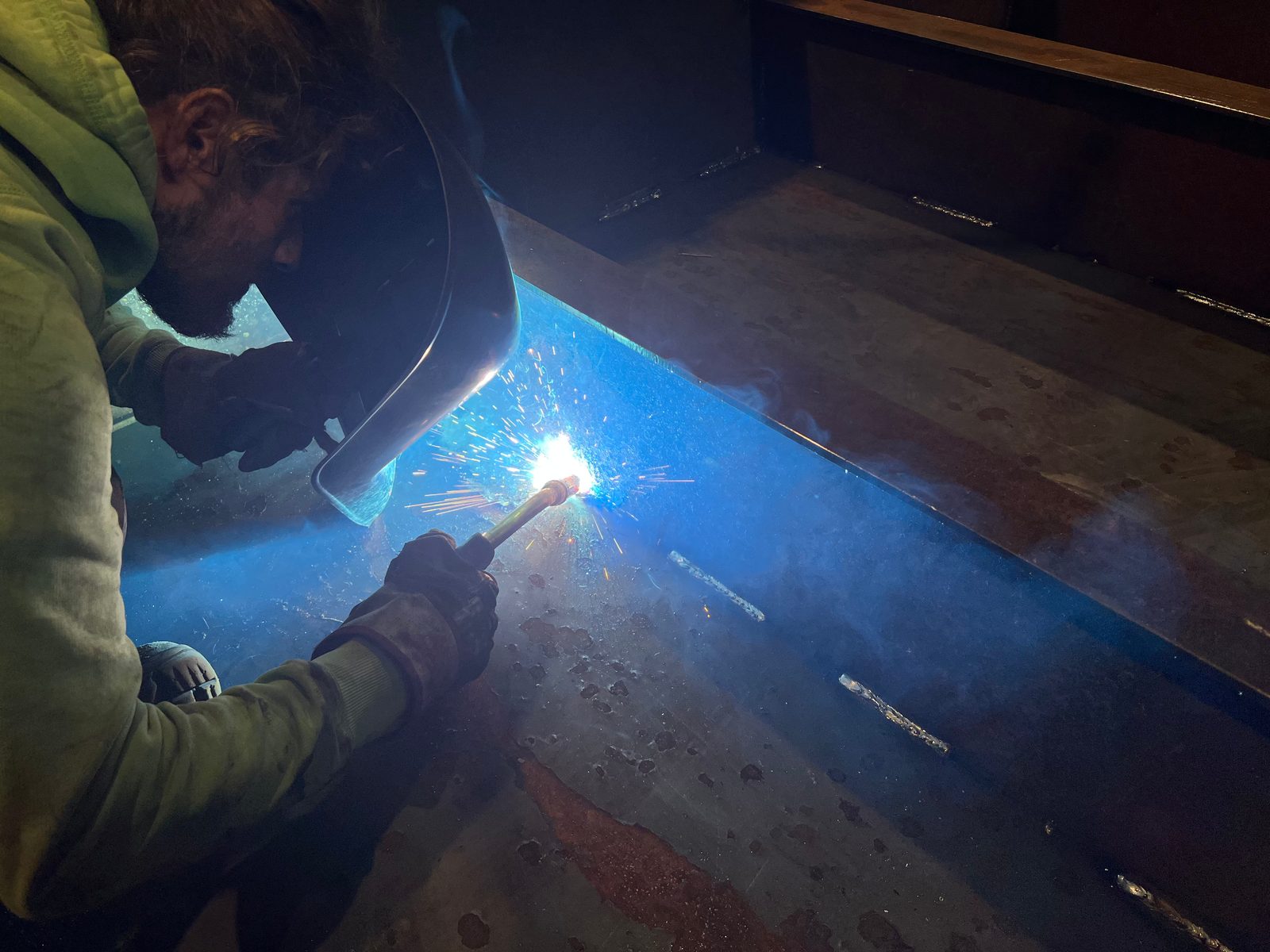

Skutečné záběry z naší výroby v Lorchu – od plamenem řezaného úkosu pro přípravu svaru přes svařování na dílu a ručně kladený koutový svar MAG vedle frézované dosedací plochy až po velký svařenec ve stavbě.
Svařované sestavy – proč Bock
Bock Maschinenbau vyrábí již přes šest desetiletí svařované konstrukce a těžké sestavy v místě Lorch:
- Certifikace
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a DIN EN ISO 9001:2015 – závazný rámec kvality pro náročné objednatele
- Schopnost zpracování těžkých dílů
- Výroba sestav do 50 t hmotnosti kusu
- Materiálová kompetence
- Výhradně evropské kvalitní oceli – ocel, Hardox, nerezová ocel a jemnozrnná konstrukční ocel
- Rozsah metod
- Svařování MAG, WIG a pod tavidlem podle požadavku
- Zajištění kvality
- VT, PT a MT interně úroveň 2 dle DIN EN ISO 9712; UT podle projektu přes našeho kooperačního partnera
- Navazující obrábění
- Mechanické obrábění, pískování, lakování a montáž lze zahrnout v témže výrobním provozu
- Kooperační svařování pro region
- Kooperační svařování v třídě EXC3 nosných sestav pro výrobce ocelových konstrukcí a zařízení z regionu Stuttgartu, regionu DACH a z celé Evropy – certifikované, z našeho provozu v Lorch.
Váš projekt — přímo z regionu
Pošlete nám poptávku na zakázkovou výrobu, ocelové konstrukce nebo výrobu speciálních strojů — brzy se vám ozveme.
Poptat svařovanou sestavu
Pro první posouzení potřebujeme váš výkres nebo technickou specifikaci, materiál, požadovaný počet kusů a údaje o požadavcích na kvalitu, zkoušení a dokumentaci. Prověříme možnosti výroby a vypracujeme nezávaznou nabídku.
