Řezání trubek plamenem – Silová alternativa k trubkovému laseru
CNC kopírovací řezání plamenem pro silnostěnné trubky, profily a duté nosníky – do 50 mm tloušťky stěny. Konstrukční ocel, jemnozrnná konstrukční ocel (S460–S1100) a otěruvzdorná ocel (Hardox). Tam, kde trubkový laser kapituluje, pracujeme stále hospodárně.
do 50 mm
Max. tloušťka stěny
Ocel · Jemnozrnná konstrukční ocel · Hardox · Vysokopevnostní oceli
Materiály
Kopírovací řezací stroj Zinser
Zařízení
2 500 × 1 200 mm
Upínací formát
Rozhodnutí o technologii
Kdy je řezání trubek plamenem správnou volbou – tloušťka stěny, materiál, velikost série
Od určitých tlouštěk stěny a materiálů naráží technologie trubkového laseru na své hranice. Řezání plamenem pak zůstává hospodářsky i technicky nadřazeným řešením.
- Tloušťka stěny nad 30 mm
- Trubkové lasery pracují typicky do cca 25–30 mm. Naše technika řezání plamenem řeže spolehlivě do 50 mm – bez ztrát na kvalitě hran.
- Hardox nebo S690
- Otěruvzdorné a vysokopevnostní oceli reagují citlivě na teplo laseru. Řezání plamenem vytváří širší, ale tepelně šetrnější ovlivněné zóny.
- Důraz na cenu u malé série
- Žádné nákladné nastavení laserového programu. Pro 1–5 dílů často výrazně levnější řešení – zvláště u válcových profilů se standardními délkami.
Údaje stroje
| Stroj | Tloušťka stěny | Formát |
|---|---|---|
| Zinser · Kopírovací pálicí stroj | až 50 mm | 2 500 × 1 200 mm |
Technické detaily
Technické možnosti

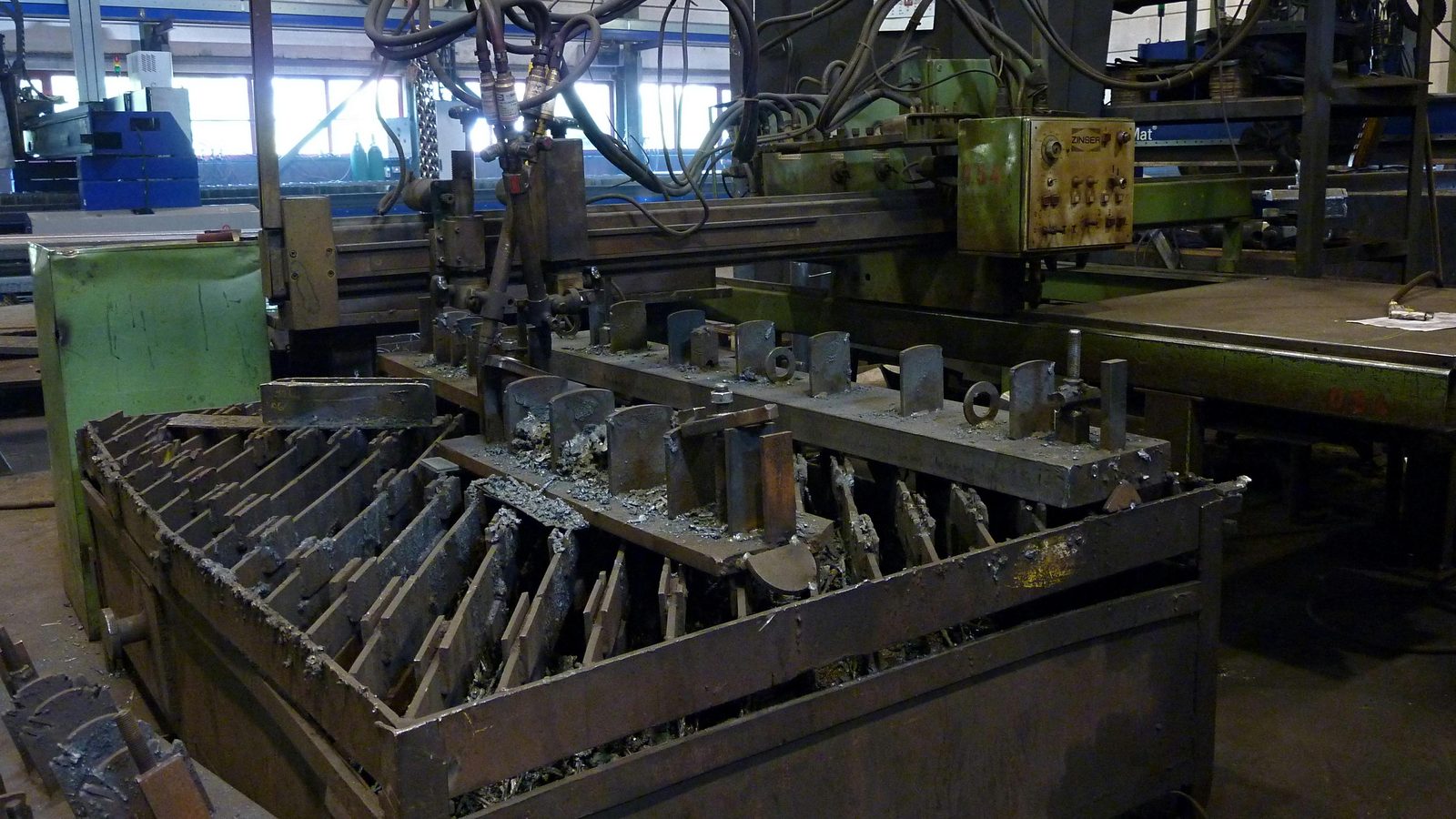

Náš kopírovací řezací stroj Zinser se dvěma hořáky přesně sleduje šablonu nebo CNC program – i pro náročné trubkové profily s velkými tloušťkami stěny.
| Parametr | Specifikace |
|---|---|
| Materiály | Konstrukční ocel (S235, S355), jemnozrnná konstrukční ocel, Hardox, vysokopevnostní oceli (S460–S1100) |
| Tvary profilů | Kruhová trubka, čtvercová trubka (SHS), obdélníková trubka (RHS), duté profily, I-nosníky (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Druhy řezů | Úkosové řezy, výřezy, sedlové řezy, konturové řezy |
Silné stránky
Silnostěnné tam, kde trubkový laser selhává
- Do 50 mm tloušťky stěny
- daleko za hranicí jakéhokoli trubkového laseru. Masivní ocel se snoubí s procesní jistotou.
- Hardox a S690 bez problémů
- vysokopevnostní a otěruvzdorné oceli, které jiné postupy nezvládají.
- Dva hořáky současně
- symetrické řezy a rychlejší průběžné časy u sériové výroby.
- Reprodukovatelná kvalita kontur
- zařízení Zinser sleduje kopírovací program CNC řízeně, řez za řezem.
- Přímo do procesu svařování
- po řezu dále k pískování, svařování a lakování – vše v Lorchu.
Výrobci ocelových konstrukcí a hal z regionu Stuttgartu a regionu DACH si u nás v Lorch nechávají řezat plamenem tlustostěnné trubky a výřezy v nosnících – pro tloušťky stěn nad možnosti trubkového laseru.
Srovnání technologií
Alternativa k trubkovému laseru – přímé srovnání
Ne každý úkol vyžaduje trubkový laser. Když roste tloušťka stěny, roste náskok řezání plamenem.
| Vlastnost | Trubkový laser | 3D plazma trubka Bock Maschinenbau | Trubka – plamen Bock Maschinenbau |
|---|---|---|---|
| Max. tloušťka stěny | ≤ 20 mm | do 30 mm | do 50 mm |
| Materiály | Ocel, nerezová ocel | Ocel, nerezová ocel, otěruvzdorný plech | Konstrukční ocel, jemnozrnná konstrukční ocel (S460–S1100), otěruvzdorná ocel (Hardox) |
| 3D výřezy & výřezy | Ano | Ano | Omezeně |
| Úkosové řezy | Ano | Ano | Ano |
| Rychlost řezání | Velmi vysoká | Vysoká | Střední |
| Hospodárnost | Drahé | Hospodárné | Výhodné |
| Jednotlivý kus / malá série | Omezeně | Ano | Ano |
Obory & oblasti nasazení
Typické aplikace
Všude tam, kde je tloušťka stěny trumfem – a kde s ní žádný trubkový laser na světě nedokáže držet krok.
Těžké ocelové konstrukce
Masivní I-nosníky (IPB/HEB, IPE) a duté profily pro stavbu mostů, jeřábové nosníky a základové konstrukce s extrémními tloušťkami stěny a vysokými požadavky na svařovací kategorie.
Speciální zakládání staveb
Nosníky štětovnic, komponenty vrtných trubek a prvky drapáků z vysokopevnostní oceli – vyrobené pro náročné provozní podmínky.
Výroba vozidel & jeřábů
Nápravové trubky, segmenty výložníků a příruby otočných věnců z oceli Hardox – silnostěnné, přesné a přímo připravené ke svařování.
Offshore & výroba zařízení
Trubková kolena, odbočky a přírubové díly pro tlakové nádobové systémy a offshore konstrukce podle normy.
Z výroby
Výpalek trubek v praxi
Řezání trubek a profilů
Silnostěnné profily a nosníky se nejprve připraví na délku pomocí řezání pilou a poté se pro výřez v trubce nakonturují řezáním plamenem.
Více informací
CNC výřez kontury trubky
Přesně vypálená kontura v silnostěnné ocelové trubce – přímo připravená ke svařování.

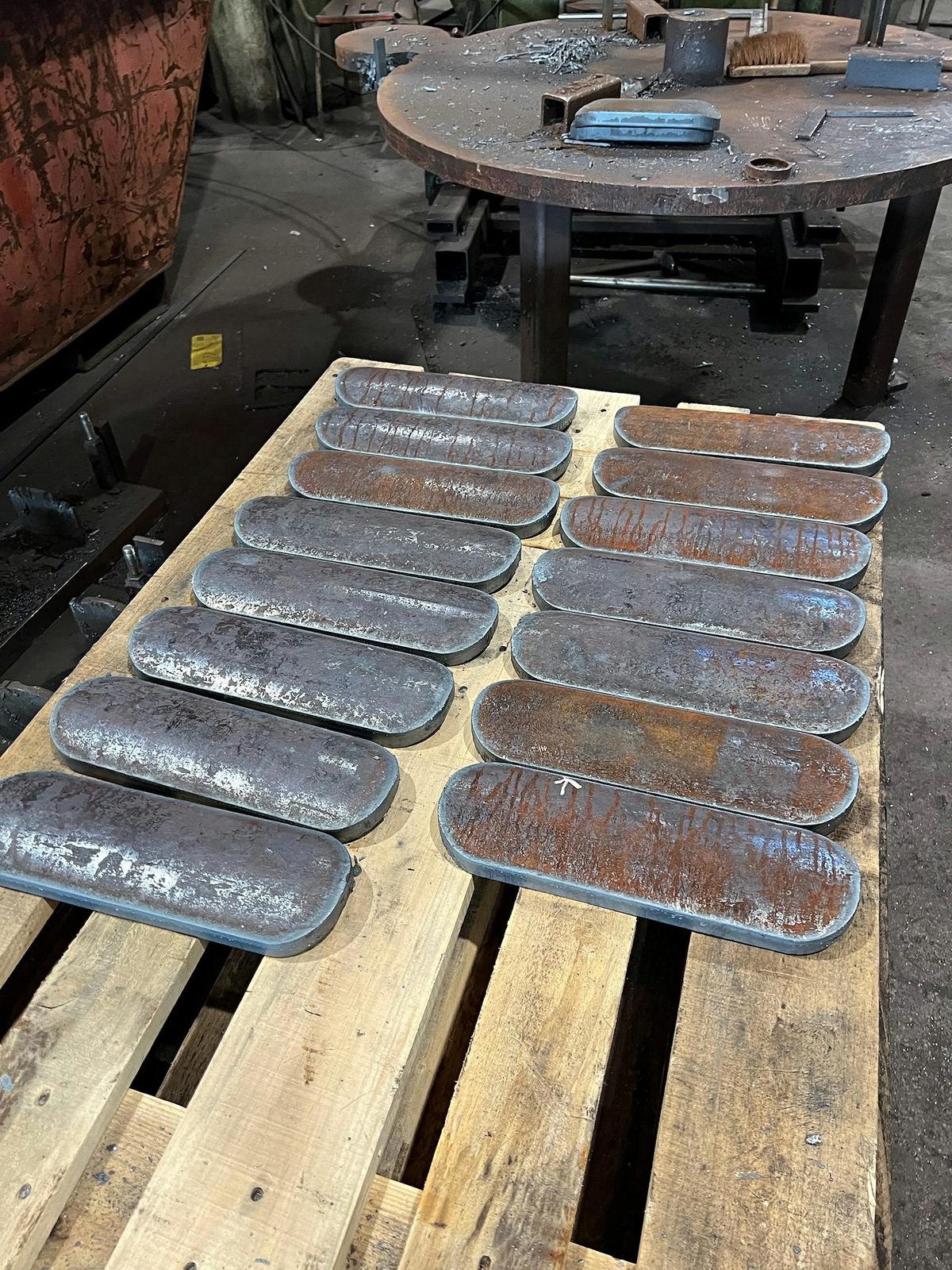

Výpalek S355 ve mzdové výrobě
CNC výpalek trubky pro ocelové konstrukce – série i jednotlivý díl na jednom zařízení.
Více informací
Nerezová ocel nebo otěruvzdorný plech?
Pro 3D výřezy do 30 mm: plazmové řezání
Pokud váš projekt vyžaduje nerezovou ocel, otěruvzdorný plech nebo složité 3D geometrie – a tloušťka stěny je pod 30 mm – je naše CNC plazmové řezání trubek přesnější volbou.
Zobrazit 3D plazmové řezání trubek
Časté dotazy k řezání trubek plamenem
Do jaké tloušťky stěny se trubky a profily řežou autogenně?
Do tloušťky stěny 50 mm. Řeže se na kopírovacím řezacím stroji Zinser, který se dvěma hořáky sleduje šablonu nebo CNC program; upínací formát je 2 500 × 1 200 mm.
Jaké tvary profilů a druhy řezů jsou při řezání trubek plamenem možné?
Při autogenním řezání trubek plamenem se řeže kruhová trubka, čtvercová trubka (SHS), obdélníková trubka (RHS), duté profily a I-nosníky (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – jako úkosové řezy, výřezy, sedlové řezy a konturové řezy.
Řežou se autogenně i trubky z oceli Hardox, S460 nebo S690?
Ano. Autogenní řezání trubek zpracovává konstrukční ocel (S235/S355), jemnozrnnou konstrukční ocel a vysokopevnostní konstrukční ocel (S460–S1100) i otěruvzdornou ocel (Hardox).
Jak se na trubkách řežou 3D výřezy?
Při autogenním řezání trubek jsou 3D výřezy a vybrání možné jen omezeně. Do tloušťky stěny 30 mm proto Bock řeže složité 3D geometrie na zařízení pro 3D plazmové řezání trubek, i v nerezové oceli, jemnozrnné konstrukční oceli a otěruvzdorné oceli; autogenně se řežou tloušťky stěny do 50 mm.
