Stříhání plechu a přířezy – bez tepelného ovlivnění na tabulových nůžkách
Stříhejte plech přesně a bez tepla na míru: tabulové nůžky dělí plech čistě mechanicky – čistá střižná hrana bez tepelně ovlivněné oblasti, bez deformace, ihned dále zpracovatelná. Velký formát s délkou střihu až 6 100 mm v Lorchu — okres Ostalbkreis, region Stuttgartu, jižní Německo.
Studený, čistě mechanický střih – žádná tepelně ovlivněná oblast, žádná deformace struktury, žádné zbarvení.
Čistá střižná hrana
Rovná hrana s minimálním otřepem – přímo připravená ke svařování a ohýbání, bez dodatečné úpravy.
Velký formát do 6 100 mm
Délka střihu až 6 100 mm – velké plechy na jeden záběr, ideální pro výrobu velkých dílů.
Plechy do 15 mm
Tloušťky plechu do 15 mm se dělí čistě mechanicky.
Hospodárné
Rychlé a cenově výhodné dělení tenkých až středních plechů.
Integrovaný proces
Přířez přímo jako předvýrobní stupeň pro ohýbání a svařované sestavy – vše z jedné ruky.

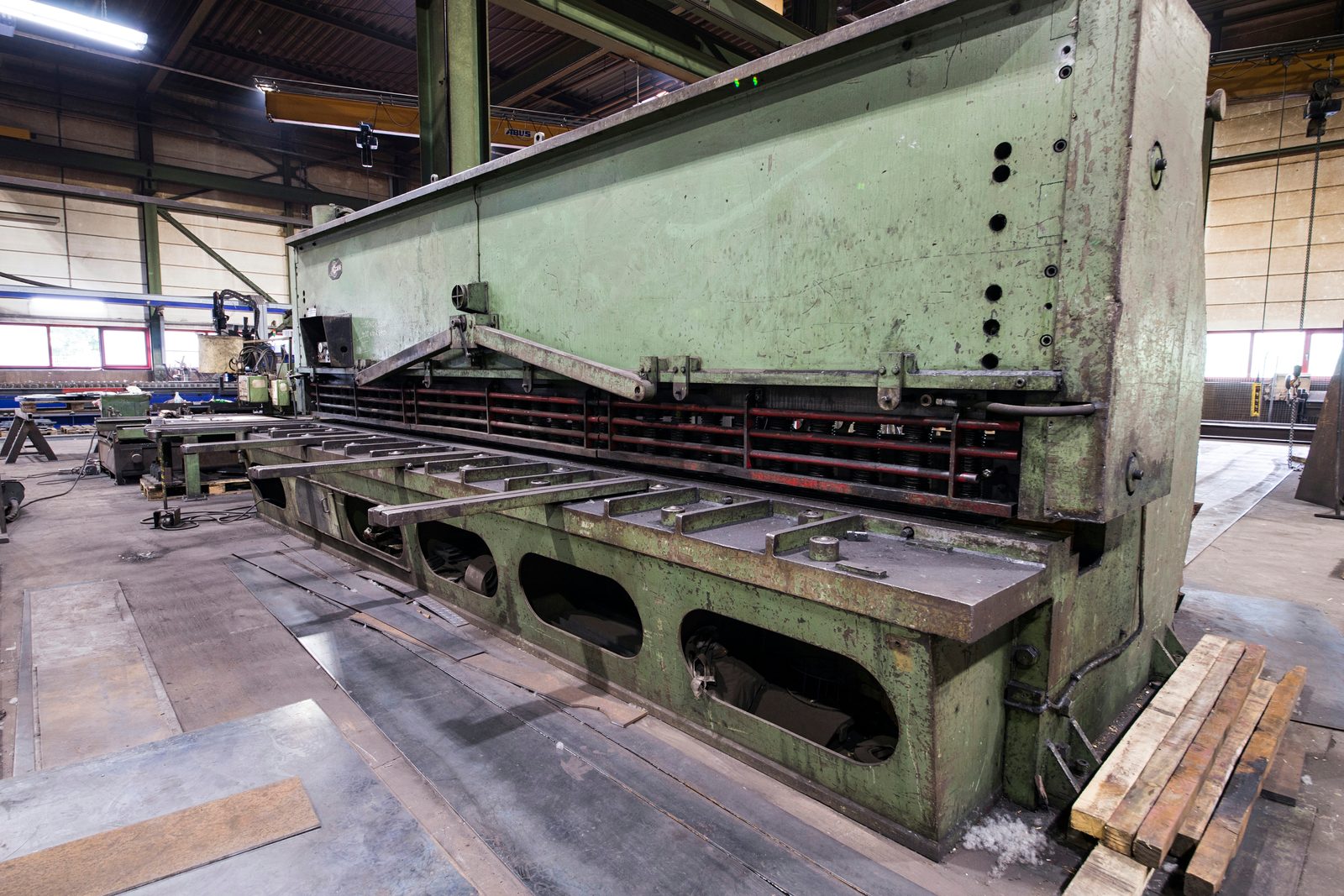

Dělení plechu na tabulových nůžkách – metoda a kapacita
Stříhání plechu je odborně stříhání podle DIN 8588: plech se dělí mezi dvěma břity čistě mechanicky – horní nůž odstřihne materiál proti pevnému spodnímu noži, zcela bez tepla. Materiál se přitom nejprve elasticky, poté plasticky deformuje, natrhne se na střižných hranách a čistě se oddělí. Na rozdíl od řezání plamenem, plazmou nebo laserem nevzniká žádná tepelně ovlivněná oblast – struktura zůstává nezměněna, plech se nekroutí a nevykazuje náběhové barvy.
Horní nůž je přitom skloněný k plechu v mírném úhlu střihu přibližně 2–3°. Nedělí se tak celá délka jedním rázem, nýbrž postupně – to výrazně snižuje potřebnou střižnou sílu a vůbec teprve umožňuje velmi dlouhé střihy. Přidržovač před střihem plech pevně upne a udrží jej rovný. Právě tento princip umožňuje délku střihu až 6 100 mm.

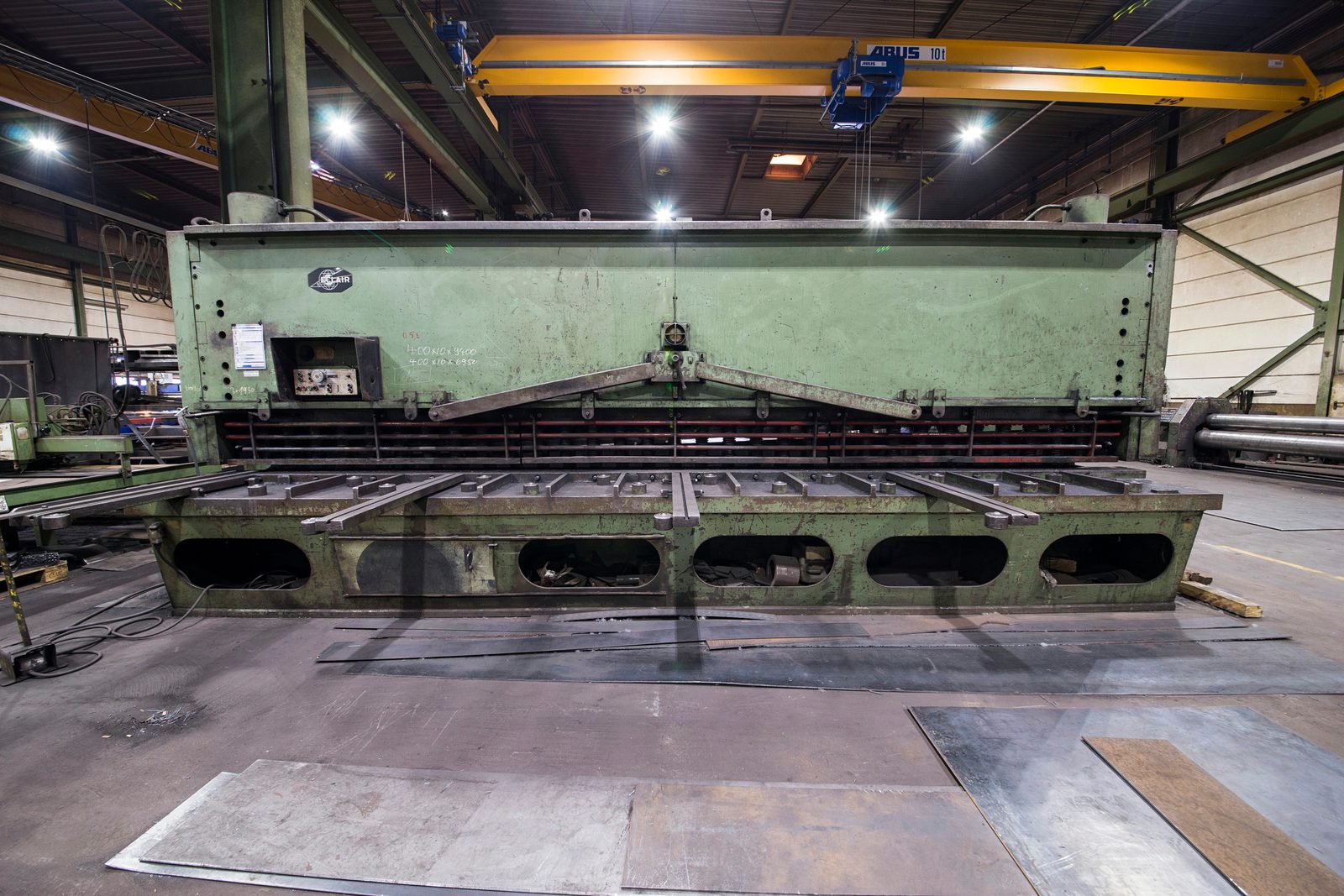

Tabulové nůžky společnosti Bock Maschinenbau stříhají plech do tloušťky 15 mm v této délce střihu až 6 100 mm. Na jeden jediný záběr lze tak dělit i velké plechy – formát, který přesahuje u tabulových nůžek běžných 3 000–4 000 mm a přesně odpovídá výrobě velkých dílů, pro kterou Bock stojí.
Střižná hrana má minimální otřep, je rovná a lze ji bez dodatečné úpravy přímo dále zpracovat – například jako základní, připojovací nebo styčníkový plech pro svařované sestavy nebo jako přířez před ohýbáním.
Přířezy plechu se vyrábějí na základě výkresů nebo rozměrových seznamů – od jednotlivého dílu až po sérii, bez minimálního množství. U tenkých až středních plechů je mechanické stříhání rychlejší a hospodárnější než tepelné metody a obejde se bez řezného plynu i bez opotřebení způsobeného teplem.
Dělení probíhá podle dokumentovaných procesů kvality dle DIN EN ISO 9001:2015 s úplnou dohledatelností materiálu – jako integrovaný první krok zakázkové výroby v Lorchu.
Střižná hrana při stříhání plechu – kolmá a bez tepelného ovlivnění
Stříhaná hrana plechu má charakteristickou, čistou stavbu. Protože se dělí čistě mechanicky a za studena, zůstává kolmá k povrchu plechu a bez strusky, oxidové hrany a náběhových barev. Typické zóny střižné plochy při stříhání:
Vtažení hrany – mírné zaoblení na horní hraně, kde nůž vniká do materiálu.
Plocha hladkého střihu – lesklá, hladká hlavní část střižné plochy (při stříhání typicky zhruba 20–60 % tloušťky plechu).
Lomová plocha – mírně skloněná oblast, kde se materiál definitivně oddělí.
Střižný otřep – jen minimální tvorba otřepu na spodní hraně, řízená střižnou mezerou (u otevřeného střihu zhruba 3–5 % tloušťky plechu).
Výsledkem je rovná a kolmá hrana s minimálním otřepem, kterou lze bez odjehlení přímo svařovat, ohýbat nebo dále obrábět – s vysokou opakovanou přesností po celé délce střihu.
Dělení plechu jako integrovaný krok zakázkové výroby:
Bez tepelného ovlivnění
Studený, čistě mechanický střih – žádná tepelně ovlivněná oblast, žádná deformace struktury, žádné zbarvení.
Čistá střižná hrana
Rovná hrana s minimálním otřepem – přímo připravená ke svařování a ohýbání, bez dodatečné úpravy.
Velký formát do 6 100 mm
Délka střihu až 6 100 mm – velké plechy na jeden záběr, ideální pro výrobu velkých dílů.
Hospodárné
Rychlé a cenově výhodné dělení tenkých až středních plechů.
Integrovaný proces
Přířez přímo jako předvýrobní stupeň pro ohýbání a svařované sestavy – vše z jedné ruky v Lorchu.
Dělení z regionu
Výrobci ocelových konstrukcí, zámečnictví a zpracovatelé kovů z okresu Ostalbkreis, regionu Stuttgartu a regionu DACH si u nás nechávají stříhat plechy na míru – ze skladu, bez minimálního množství.
Jaká je výhoda oproti laserovému, plazmovému řezání nebo řezání plamenem?
Stříhání dělí plech čistě mechanicky, bez tepla. Nevzniká žádná tepelně ovlivněná oblast, žádná tepelná deformace ani oxidová hrana – hrana je ihned dále zpracovatelná. U tenkých až středních plechů je stříhání rychlejší a hospodárnější; u tlustých plechů nebo libovolných kontur jsou správnou volbou tepelné metody.
Stříhání (DIN 8588) je mechanické dělení plechu mezi dvěma břity – horním nožem a pevným spodním nožem. Plech se elasticky, poté plasticky deformuje, natrhne se na střižných hranách a oddělí se bez třísek a bez tepla. Tabulové nůžky jsou klasickým strojem pro rovné střihy na tabulích plechu.
Jak vypadá střižná hrana při stříhání?
Hrana vykazuje typickou stavbu střihu – mírné vtažení hrany, lesklou plochu hladkého střihu, malou lomovou plochu a jen minimální otřep. Je kolmá k povrchu a díky dělení za studena bez náběhových barev a deformace – tedy přímo dále zpracovatelná.
Deformuje se plech při stříhání?
Ne. Střih je studený, nedochází k žádné tepelné deformaci. Přidržovač před střihem plech pevně upne a udrží jej rovný, mírný úhel střihu horního nože udržuje střižné síly nízké – přířezy tak zůstávají rozměrově přesné a rovné.
Do jaké tloušťky plechu dokážete stříhat?
Na tabulových nůžkách se dělí plechy z konstrukční oceli do 15 mm. Maximální tloušťka závisí na materiálu – vysokopevnostní a nerezové oceli (nerez) výrazně snižují možnou tloušťku střihu.
Jak velké plechy lze stříhat na jeden střih?
Délka střihu je až 6 100 mm – velké plechy tak lze dělit na jeden záběr, ideálně pro výrobu velkých dílů ve společnosti Bock.
Vyrábíte také jednotlivé kusy a malé série?
Ano. Přířezy plechu se vyrábějí bez minimálního množství – od jednotlivého dílu až po průběžnou sérii podle výkresu nebo rozměrového seznamu.
