CNC obrábění velkých dílů ze 40+ jakostí materiálu do 26 m – zakázková výroba jižní Německo
CNC obrábění velkých dílů pro těžké díly do 50 t – portálové frézování, frézování s pohyblivým stojanem, horizontální vyvrtávačky a karuselové soustružení pod jednou střechou, z oceli, Hardoxu a nerezové oceli jako zakázková výroba v Lorchu.
Frézování do 26 000 mm
Portálové frézování a frézování s pohyblivým stojanem pro mimořádně dlouhé a velkoformátové díly.
Obrábění na vyvrtávačce
Tři CNC horizontální vyvrtávačky s otočným stolem – vrtání, vyvrtávání a frézování v jednom upnutí.
Karuselové soustružení Ø 4 800 mm
Otočný stůl pro rotačně symetrické těžké díly do 50 t.
Těžké díly do 50 t
Jeřábový systém 2×25 t a infrastruktura haly pro všechny velikosti dílů.
Ocel · Hardox · nerez
Konstrukční ocel, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571.
DIN EN ISO 9001:2015
Systém řízení kvality s dokumentovaným vedením materiálu.
CNC obrábění velkých dílů – všechny metody pod jednou střechou
Obrábění velkých dílů znamená u společnosti Bock: frézování, vrtání, vyvrtávání a soustružení dílů, které jsou pro standardní stroje příliš velké, příliš dlouhé nebo příliš těžké – do délky 26 000 mm a hmotnosti 50 t. Portálové frézování, frézování s pohyblivým stojanem, horizontální vyvrtávačky a karuselové soustružení do sebe zapadají v jednom provozu, takže složité obrobky se obrábějí kompletně bez externí logistiky.
Který stroj váš díl obrobí, určujeme na základě vaší specifikace – toto přiřazení je součástí našeho výrobního know-how a výběr za vás zcela převezmeme. Pro každý úkol je připraven vhodný stroj; to snižuje počet seřizovacích a přeupínacích operací a zajišťuje úzké polohové tolerance i na velké vzdálenosti.
Programuje se podle dat CAD nebo kótovaných rozměrů z výkresu – jednotlivé díly, prototypy i malé série stejnou měrou, jako zakázková výroba bez minimálního množství. Jeřábové pojezdové ústrojí 2×25 t zajišťuje seřizování a polohování všech velkých dílů; měřicí protokoly, kontrolu prvního vzorku a doklady o materiálu poskytujeme pro daný projekt podle DIN EN ISO 9001:2015.
Po třískovém obrábění se velké díly přímo předávají ke svařování, pískování a lakování – kompletní výroba z jedné ruky, bez externí logistiky mezi obráběcími kroky.
Video

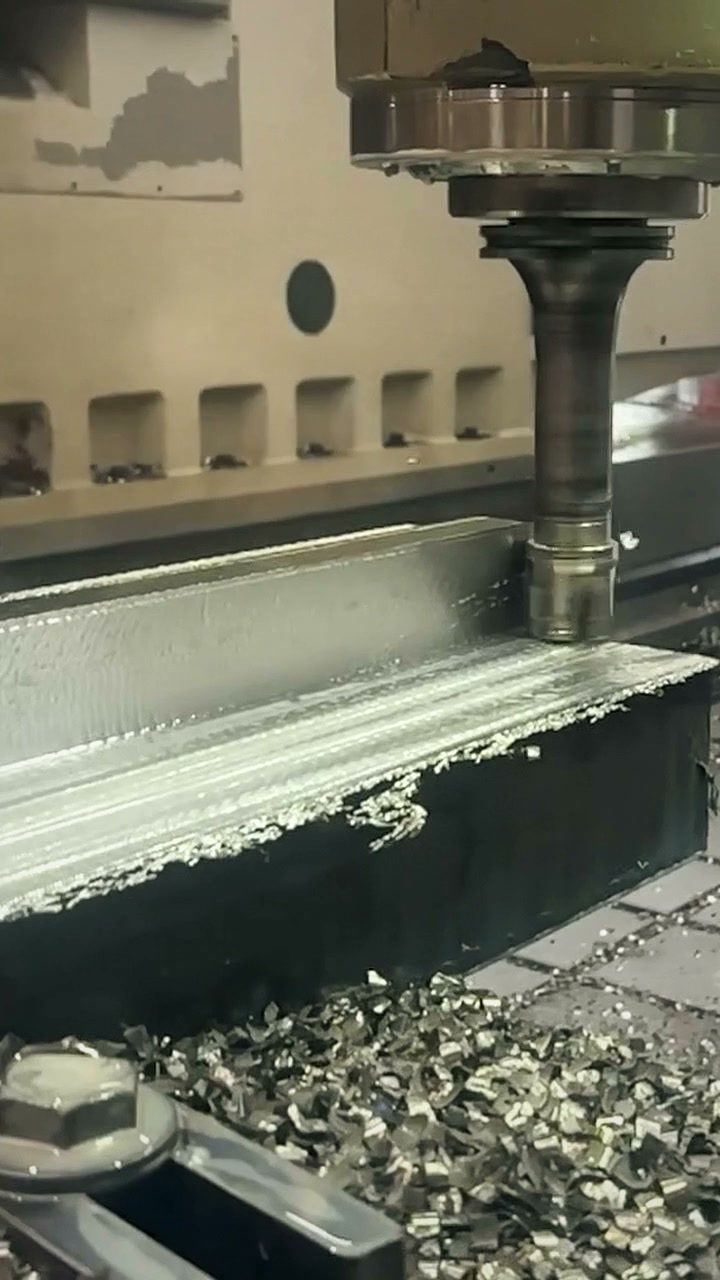

CNC obrábění velkých dílů na videu
Živý pohled do těžkého obrábění velkoformátových dílů v Lorch – úběr třísky, vřeteno a přesnost na těžkých dílech do 50 t. Klepnutím na video jej přehrajete se zvukem.
Díly do 50 t
Pojezdy do délky 26 000 mm – velké díly, které jsou pro standardní stroje příliš velké, příliš dlouhé nebo příliš těžké, na několik upnutí.
Všechny technologie pod jednou střechou
Portálové frézování, frézování s pojízdným stojanem, horizontální vyvrtávačky a karuselové soustružení na sebe navazují ve stejném závodě – bez externí logistiky mezi kroky.
Zakázková výroba dle DIN EN ISO 9001
Jednotlivý díl, prototyp a malá série bez minimálního množství – s rozměrovým protokolem, kontrolou prvního vzorku a materiálovým atestem.
Stroje pro obrábění velkých dílů
Čtyři skupiny strojů pro třískové obrábění velkých dílů – každá s vlastním profilem předností:
Portálové frézování – Zayer Thera W
Dvě portálové frézky s výkyvnou frézovací hlavou 30° a oboustranně podepřeným portálem – maximální tuhost pro dlouhé, velkoformátové díly.
Pojezd do 26 000 mm · do 50 t
Zobrazit stroj

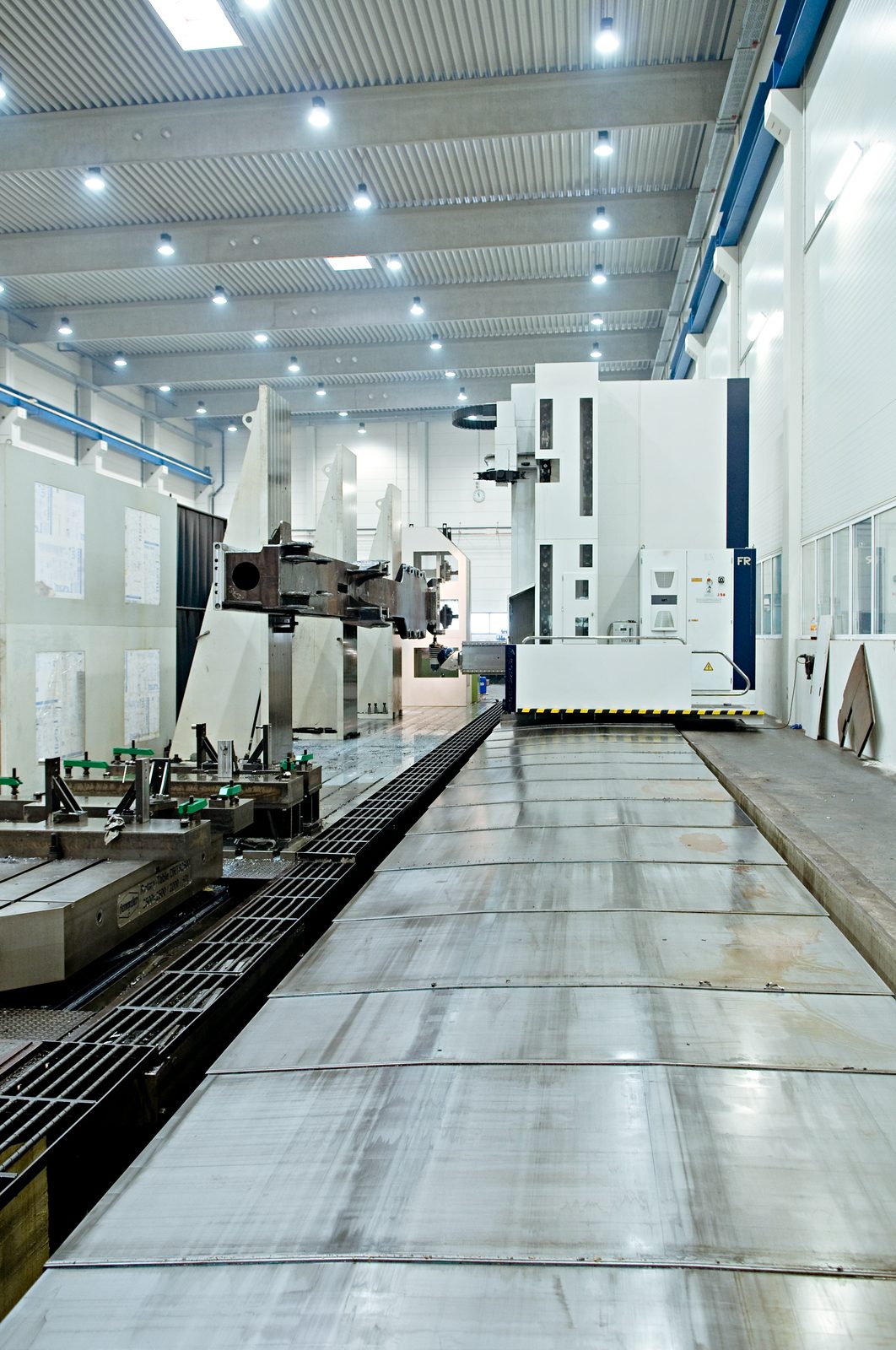

Frézovací centrum s pohyblivým stojanem – Soraluce FR 20 000
Stroj s pohyblivým stojanem s výkyvnou frézovací hlavou a otočným stolem – pracovní prostor otevřený nahoru pro rozměrné, vysoké těžké díly.
X 20 000 mm · otočný stůl 2,5 × 2,5 m
Zobrazit stroj
CNC horizontální vyvrtávačka – TOS-Varnsdorf WHN 13
Tři konstrukčně shodné vyvrtávačky s vrtacím vřetenem Ø 130 mm a otočným stolem – vrtání, vyvrtávání, frézování a řezání závitů v jednom upnutí.
Vřeteno Ø 130 mm · 3 stroje
Zobrazit stroj

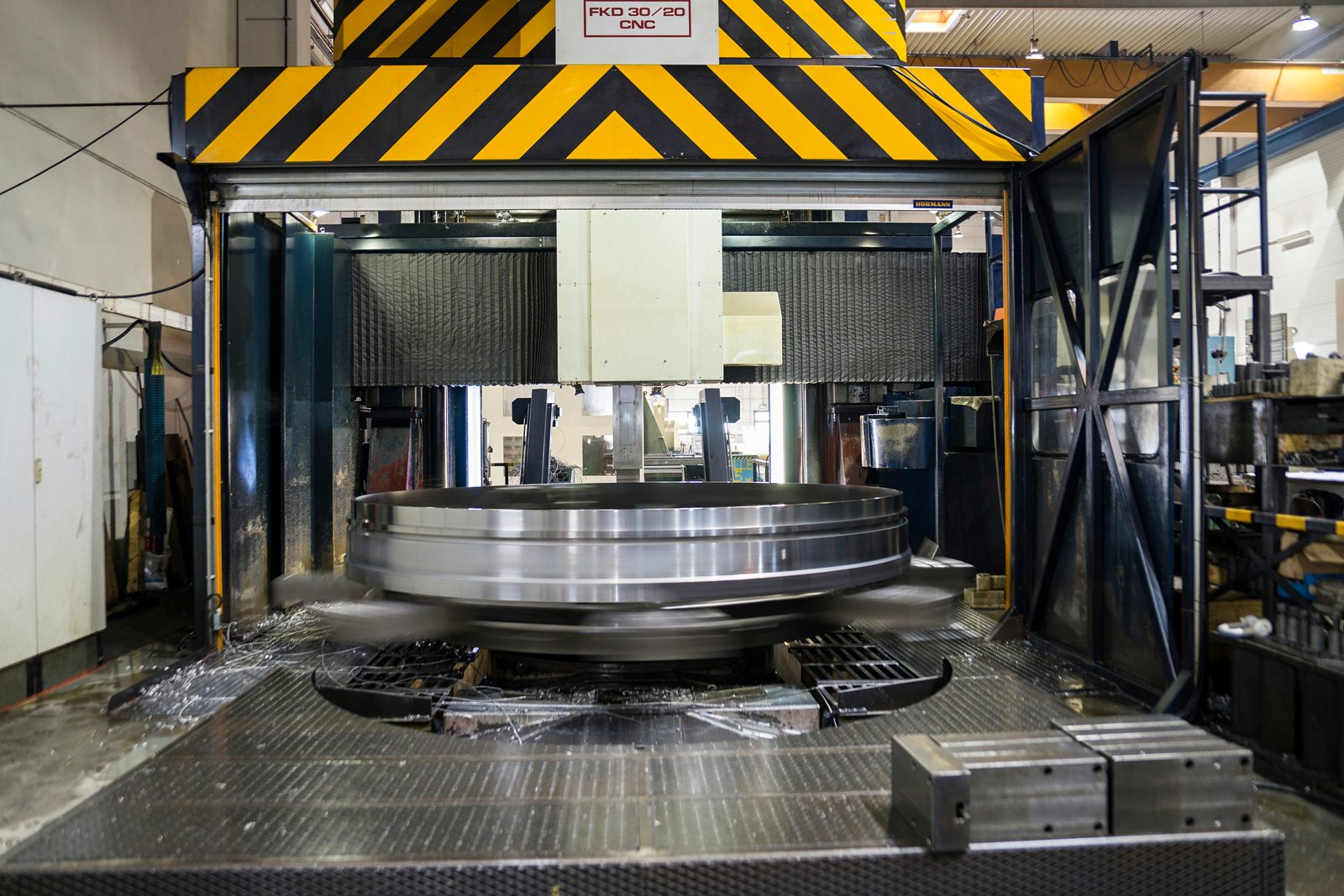

Karuselové soustružení – Feichter
Vertikální soustružení rotačně symetrických těžkých dílů – velké příruby, otočné věnce, kroužky a pouzdra podle výkresu.
Ø 4 800 mm · do 50 t
Zobrazit stroj
Speciální nástroje – zásoba nástrojů z 63 let
Samotné velké stroje ještě žádný díl nedokončí – rozhodující je nástroj ve vřetenu. Za 63 let zakázkové výroby vybudovala společnost Bock mimořádně bohatou zásobu nástrojů a speciálních nástrojů. Tento po desetiletí rostoucí fond je skutečnou konkurenční výhodou: činí nás nezávislými na zdlouhavém pořizování speciálních nástrojů a umožňuje obrábění, které mnozí zakázkoví výrobci musí zadávat externě nebo odmítnout.
- Dlouhé vrtací a vyvrtávací tyče pro hluboké otvory a vyvrtané ložiskové otvory
- Úhlové frézovací hlavy pro obtížně přístupné plochy a víceboké obrábění
- Speciální frézy a velké čelní frézy pro neobvyklé kontury a velké objemy třísky
- Speciální vrtáky, závitníky a nástroje pro řezání závitů až do velkých rozměrů
- Vlastní upínače, upínací a přidržovací přípravky pro rozměrné a těžké obrobky
- Kalibrované měřicí a kontrolní prostředky pro rozměrovou kontrolu velkých geometrií
Bock je tak univerzálně vybaven – ať už jde o neobvyklou geometrii, hluboký otvor nebo obtížně přístupnou plochu: zpravidla je vhodný nástroj již k dispozici přímo v domě. To zkracuje časy seřizování a pořizování a rozšiřuje spektrum dílů, které dokážeme hospodárně vyrobit.
Materiály pro CNC obrábění velkých dílů
Bock používá převážně evropské kvalitní oceli:
- Konstrukční ocel S235, S355 – Standardní konstrukční ocel
- Jemnozrnná ocel do S1100 – vysokopevnostní, svařitelná
- Hardox 400 / 500 – Otěruvzdorná ocel pro namáhané součásti
- Nerezová ocel 1.4301, 1.4571 – korozivzdorná
- Speciální oceli dle výkresu a zadání zákazníka
Materiálové certifikáty a doklady o materiálu se poskytují pro daný projekt.
Typické aplikace
CNC obrábění velkých dílů u společnosti Bock se používá pro:
- Základové desky, lože strojů a nosné prvky konstrukcí
- Příruby, kroužky a pouzdra pro těžkotonážní aplikace
- Nosníky a příčné díly pro jeřábové a vozidlové systémy
- Složité díly pro výrobu zařízení a speciálních strojů

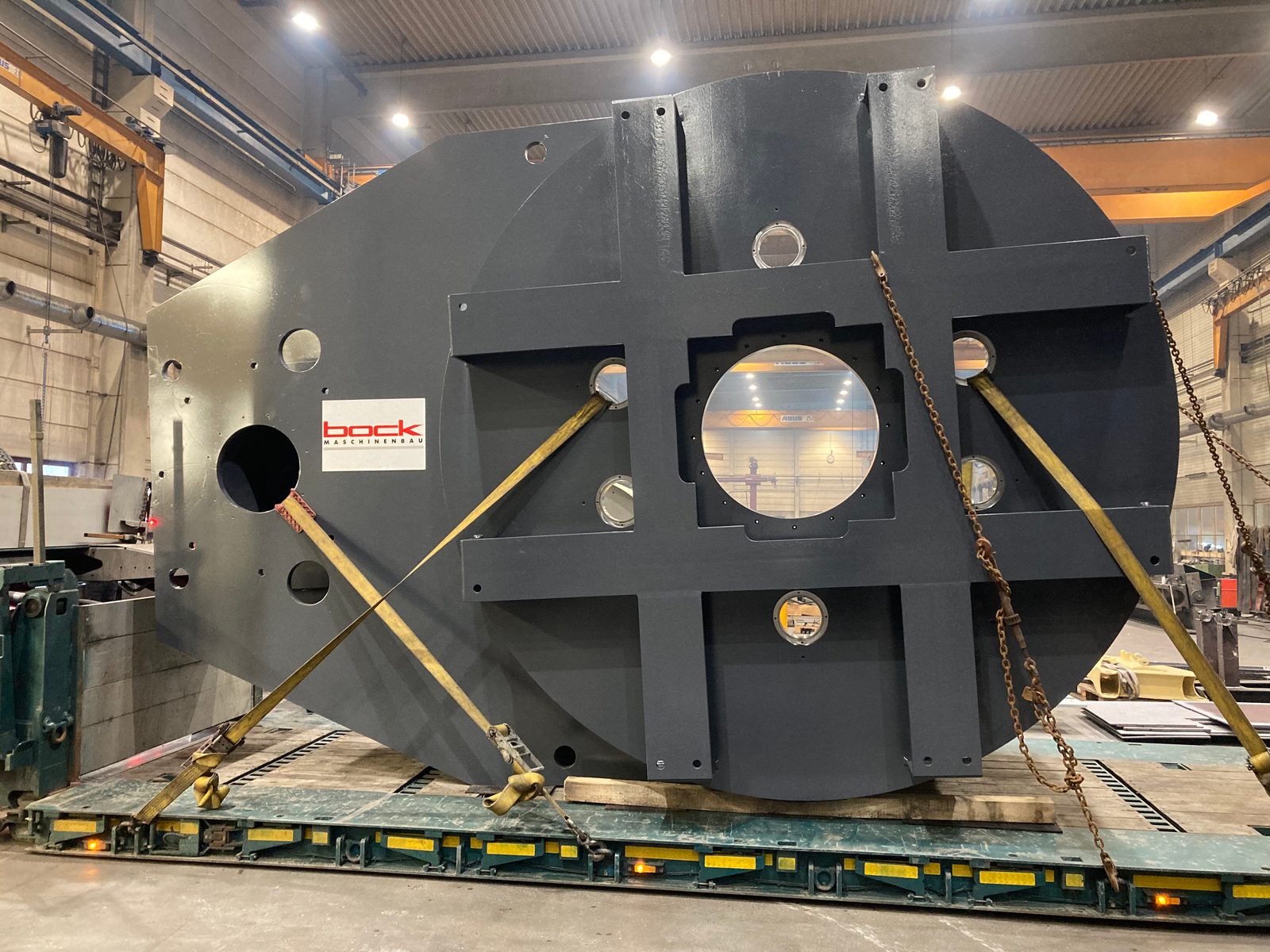

- Dodatečně obrobené svařované konstrukce a svařované sestavy
Vyrobené díly lze ve stejném provozu svařovat, pískovat a lakovat – kompletní výroba bez externí logistiky mezi obráběcími kroky. Jeřábový systém 2×25 t zajišťuje manipulaci ve všech výrobních oblastech. Požadavky z výroby jeřábů, vozidel a zařízení jsou plněny prostřednictvím DIN EN ISO 9001:2015, měřicích protokolů a dokladů o materiálu – jednotlivé díly, prototypy a malé série bez minimálního množství.
CNC obrábění velkých dílů u společnosti Bock – vaše výhody
Bock Maschinenbau provozuje obrábění velkých dílů jako součást uceleného výrobního procesu:
- Všechny metody pod jednou střechou
- Portálové frézování, frézování s pohyblivým stojanem, vyvrtávačky a karuselové soustružení do sebe zapadají.
- Díly do 26 m / 50 t
- Pojezdy do 26 000 mm a jeřáb 2×25 t pro největší obrobky.
- Vhodný stroj pro každý díl
- Přiřazení stroje podle vaší specifikace za vás zcela převezmeme.
- Zakázková výroba bez minimálního množství
- Jednotlivé díly, prototypy i sériové díly se vyrábějí stejnou měrou.
- DIN EN ISO 9001:2015
- Systém řízení kvality s dokumentovaným vedením materiálu.
- Zásoba nástrojů z desetiletí
- Za 63 let vybudovaná zásoba speciálních a specializovaných nástrojů – pro téměř každou geometrii je vhodný nástroj přímo v domě.
- Přes 20 strojů v domě
- Sedm velkých CNC obráběcích center a k tomu celé spektrum pod nimi – od 26m portálového frézovacího centra až po konvenční soustruh, vše pod jednou střechou.
- Velké díly pro region
- Výrobci strojů a zařízení z oblasti Stuttgart, z celého regionu DACH a z celé Evropy si u nás v Lorch nechávají frézovat, soustružit a vrtat své těžké díly o hmotnosti až 50 t – z jedné ruky.
Časté dotazy k obrábění velkých dílů
Jak velké mohou být díly?
Frézovací pojezdy dosahují až 26 000 mm (portálové frézky Zayer Thera W); pomocí jeřábu 2×25 t se seřizují obrobky do 50 t. Karuselové soustružení je možné do Ø 4 800 mm. Který stroj váš díl obrobí, přiřadíme vhodně podle vašich požadavků.
Jaké obráběcí metody obrábění velkých dílů zahrnuje?
Portálové frézování a frézování s pohyblivým stojanem, obrábění na vyvrtávačce (vrtání, vyvrtávání, frézování, řezání závitů) a karuselové soustružení – vše v jednom provozu, doplněné o svařování, pískování a lakování.
Jaké materiály se obrábějí?
Konstrukční ocel S235/S355, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571 a speciální oceli podle výkresu. Materiálové certifikáty poskytujeme pro daný projekt.
Vyrábíte i jednotlivé díly?
Ano. Obrábění velkých dílů probíhá jako zakázková výroba bez minimálního množství – jednotlivé díly, prototypy i malé série stejnou měrou, programované podle dat CAD nebo kótovaných rozměrů z výkresu.
Máte speciální nástroje pro neobvyklé obrábění?
Ano. Za 63 let vybudovala společnost Bock bohatou zásobu nástrojů a speciálních nástrojů – dlouhé vrtací a vyvrtávací tyče, úhlové frézovací hlavy, speciální frézy, speciální vrtáky a nástroje pro řezání závitů i vlastní upínače a měřicí prostředky. Díky tomu obrábíme také neobvyklé geometrie, hluboké otvory a obtížně přístupné plochy, aniž bychom byli odkázáni na zdlouhavé pořizování speciálních nástrojů.
