Dodavatel hydrotechnických ocelových konstrukcí: vrata plavebních komor, jezové klapky a dalby
Jako dodavatel hydrotechnických ocelových konstrukcí vyrábíme těžké svařované sestavy podle výkresu — vrata plavebních komor, jezové klapky a klapky s rybím břichem, dalby — dle DIN EN 1090-2 EXC3, opískované a opatřené nátěrem dle EN ISO 12944 v Lorchu u Stuttgartu.
Vrata plavebních komor, jezové klapky a klapky s rybím břichem, stavidla a dalby — těžce svařené podle vašeho výkresu.
Pískování do stupně čistoty Sa 2,5 a nátěr dle EN ISO 12944 v kabině o rozměrech 25 × 7 × 6 m.
Těžké a dlouhé díly do 50 t hmotnosti kusu a 26 m délky — manipulace jeřábovým systémem 25 t.
Nosné svařované konstrukce dle nejvyšší v praxi certifikované třídy — plus EN ISO 3834-2.
VT, PT a MT vlastním zkušebním personálem s úrovní 2 dle DIN EN ISO 9712 — přímo ve výrobě. UT v našem závodě naším kooperačním partnerem.
Dodavatel pro hydrotechnické ocelové konstrukce
Dodavatel hydrotechnických ocelových konstrukcí podle výkresu — to ve firmě Bock Maschinenbau od roku 1963 znamená těžké svařované ocelové konstrukce pro stavby ve vodě a u vody. Vrata plavebních komor, jezové klapky a dalby nesou vysoká hydrostatická a dynamická zatížení a musí po desetiletí zůstat těsné, rozměrově přesné a odolné proti korozi. Jako certifikovaná svářečská provozovna vyrábíme každou sestavu s ohledem na únosnost, těsnost a únavovou pevnost.
Odpovídající hloubka výroby stojí kompletně v Lorchu u Stuttgartu. Od řezání plamenem na stole 20 × 3,5 m do 200 mm tloušťky materiálu přes svařování pod tavidlem a metodou MAG až po CNC obrábění velkých dílů, pískování a nanesení nátěru vzniká vše pod jednou střechou. To zkracuje průběžné doby, odstraňuje přepravy mezi provozy a zajišťuje úplnou dohledatelnost materiálu podle EN 10204.
Vyrábíme jako smluvní výrobce podle vašich zadání — od jednotlivého uzávěru po kompletní sestavu vrat. Na 14 000 m² výrobní plochy pracuje přes 100 kvalifikovaných pracovníků s 63 lety zkušeností v těžkých ocelových konstrukcích.
Typické díly pro hydrotechnické ocelové konstrukce
Ať jde o novostavbu vzdouvací stavby nebo výměnu jednotlivých uzávěrů — vyrábíme podle výkresu a zadání zákazníka:
- Vrata plavebních komor a sestavy pro plavební komory pro kanály, přístavy a vodní cesty — svařená tělesa vrat s obrobenými připojovacími a těsnicími plochami
- Stavidla a šoupata plavebních komor — uzávěry pro regulaci vody, rozměrově přesně svařené a mechanicky obrobené
- Klapky s rybím břichem a jezové i vzdouvací klapky pro vzdouvací stavby — torzně tuhá dutá tělesa s dlouhými, těsnými svary
- Dalby — svařované konstrukce dalb pro přístavy a stání plavidel, dimenzované na rázová a přistávací zatížení
- Komponenty vzdouvacích staveb a nosné rámové konstrukce podle výkresu — od zabudovaného rámu po kompletní sestavu
Další díly pro hydrotechnické ocelové konstrukce vyrábíme podle výkresu na poptávku — zašlete nám své podklady.
Materiály pro hydrotechnické ocelové konstrukce
Pro nosné konstrukce ve vodních stavbách zpracováváme konstrukční ocel S235/S355 a jemnozrnnou konstrukční ocel do S1100 — pro hmotnostně optimalizovaná vrata a klapky s vysokou mezí kluzu. Kde je požadována zvýšená odolnost proti korozi, vyrábíme z nerezové oceli 1.4301 až 1.4571 a z duplexní oceli 1.4462. Celkem je k dispozici přes 40 jakostí materiálu, běžné kvality ze skladu.
Každá tavba je úplně označena a doložena hutním atestem 3.1 podle EN 10204. K přerazítkování zbytkového materiálu máme zmocnění od GSI SLV München — dohledatelnost tak zůstává uzavřená od příjmu zboží po hotovou sestavu.
Protikorozní ochrana dle EN ISO 12944 — pískování a nátěr interně
Díly hydrotechnických ocelových konstrukcí jsou trvale vystaveny vodě, vlhku a střídavému zatížení — o životnosti rozhoduje protikorozní ochrana. Vrata, klapky a dalby pískujeme v lince o rozměrech 25 × 7 × 6 m do stupně čistoty Sa 2,5 a poté je opatřujeme nátěrem dle EN ISO 12944 — dimenzovaným na vysoké kategorie korozní agresivity a dlouhou dobu ochrany.
Protože svařování, mechanické obrábění, pískování a nanášení nátěru probíhají v témže závodě, nevznikají žádné mezitransporty ani poškozené nátěry cizí manipulací. Sestavu obdržíte připravenou k zabudování s doloženou skladbou nátěru.
Průmyslové lakování dle EN ISO 12944
Dojmy z naší protikorozní ochrany

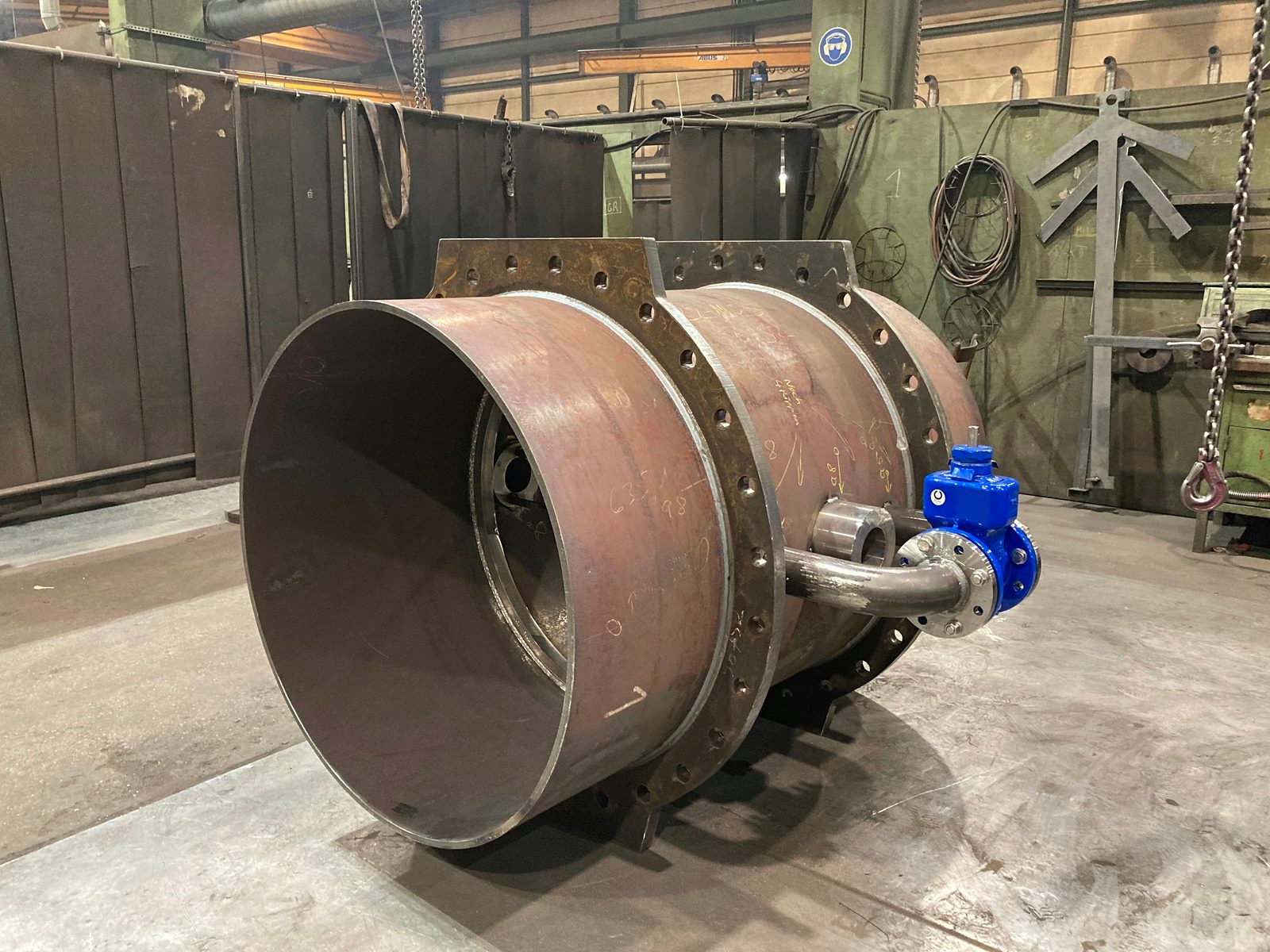

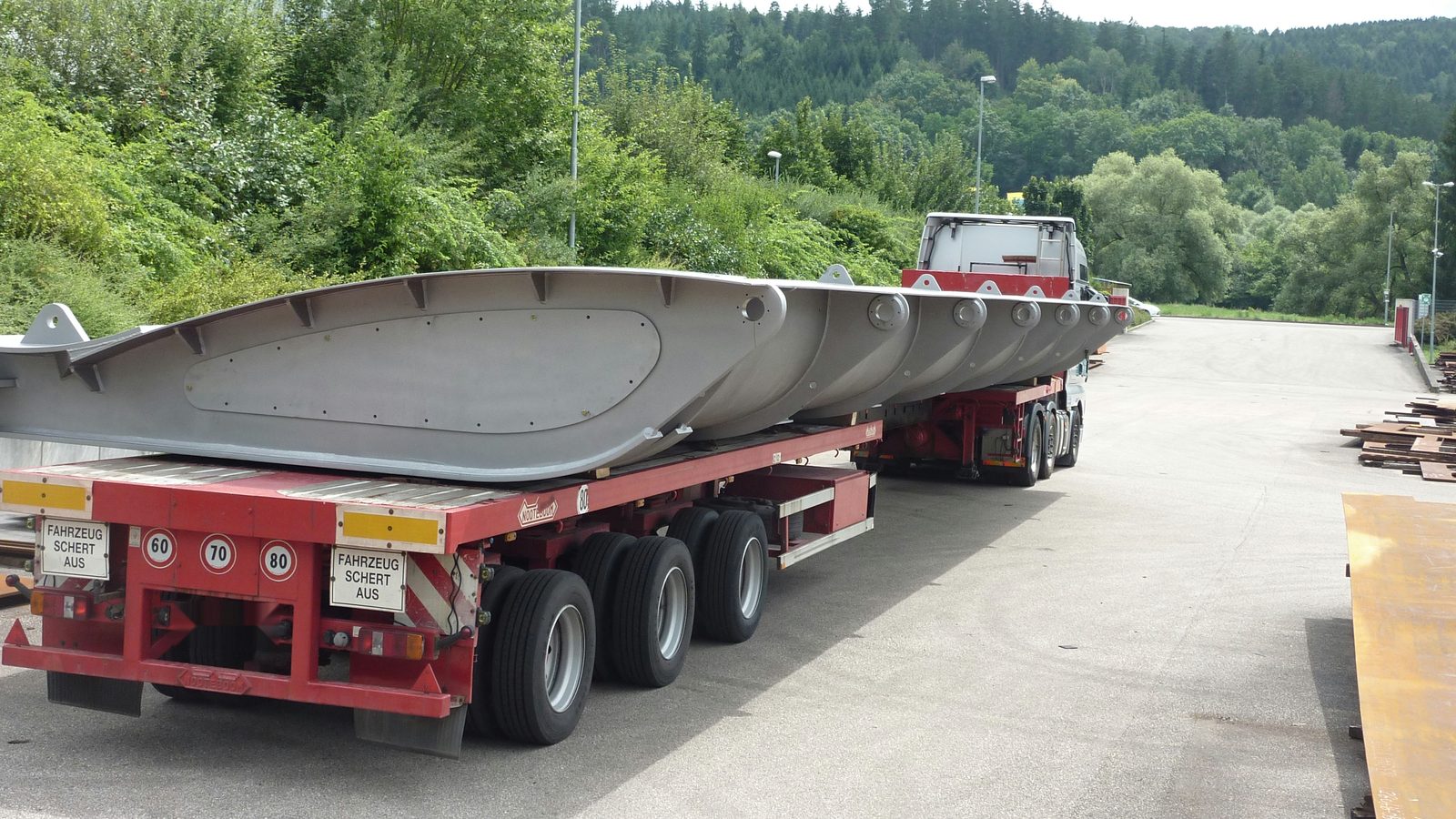

Skutečné záběry z naší výroby v Lorchu – svařované válcové těleso s přírubami, čerstvě natřené v lakovací kabině a poté naložené na těžkou přepravu. Vrata, klapky a dalby pro hydrotechnické ocelové konstrukce procházejí stejným řetězcem pískování, nátěru a nakládky.
Kvalita a zkoušení v hydrotechnických ocelových konstrukcích
Vrata plavebních komor a jezové uzávěry jsou nosné, trvale střídavě zatěžované svařované konstrukce — vyrábíme je dle DIN EN 1090-2 EXC3, nejvyšší v praxi certifikované třídy provedení, a s EN ISO 3834-2 plníme komplexní požadavky na kvalitu svařování. Dokumentace materiálu podle EN 10204 patří ke standardu.
Nedestruktivní zkoušení interně
Svary ve vodních stavbách musí být těsné a únavově odolné — zkoušíme je tam, kde vznikají:

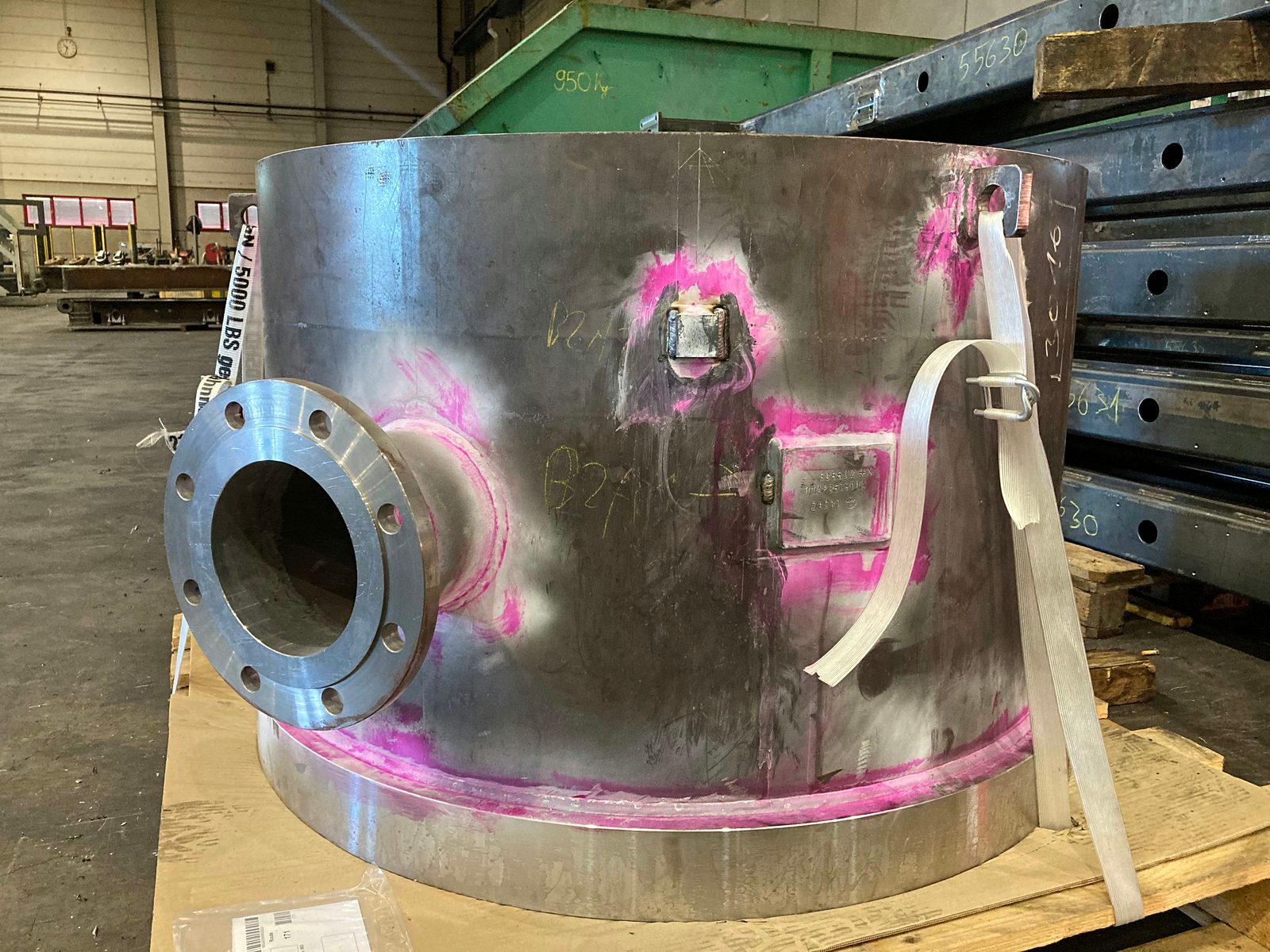

- Vizuální zkoušku (VT), zkoušku kapilární (PT) a zkoušku magnetickou práškovou metodou (MT) provádějí vlastní zkušební pracovníci s úrovní 2 dle DIN EN ISO 9712 přímo ve výrobě.
- Ultrazvuková zkouška (UT) se provádí podle projektu v našem závodě certifikovaným zkušebním personálem našeho kooperačního partnera. Destruktivní zkoušky, jako jsou tahové zkoušky, zadáváme akreditovaným partnerským laboratořím. Objemové zkoušky (radiografická zkouška RT, ultrazvuková zkouška UT) provádějí, pokud jsou objednány, kvalifikovaní partneři.
Rozsah zkoušek a dokumentace se řídí vaší specifikací nebo normou — se zkušebními protokoly ke každé sestavě.
Proč Bock jako dodavatel hydrotechnických ocelových konstrukcí
- Těžké a velké z jedné ruky
- Dělení, svařování, CNC obrábění velkých dílů, pískování a nátěr v témže závodě — díly do 50 t a 26 m, manipulované jeřábovým systémem 25 t.
- Protikorozní ochrana interně
- Pískování do Sa 2,5 a nátěr dle EN ISO 12944 v lince 25 × 7 × 6 m — bez mezitransportu k lakovně.
- Certifikováno a dohledatelné
- DIN EN 1090-2 EXC3, EN ISO 3834-2, hutní atest 3.1 a úplné značení materiálu podle EN 10204 — přerazítkování se zmocněním od GSI SLV München.
- Zkušební kompetence interně
- VT, PT a MT s úrovní 2 dle DIN EN ISO 9712 vlastním personálem, UT v našem závodě naším kooperačním partnerem — krátká cesta mezi svarem a zkušebním protokolem.
- Zkušenosti od roku 1963
- 63 let těžkých ocelových konstrukcí, přes 100 kvalifikovaných pracovníků a 14 000 m² výrobní plochy v Lorchu u Stuttgartu.
Časté dotazy — hydrotechnické ocelové konstrukce
Vyrábí Bock vrata plavebních komor a dalby podle výkresu?
Ano. Vrata plavebních komor, jezové a vzdouvací klapky, klapky s rybím břichem, stavidla a dalby vyrábíme podle vašeho výkresu — těžce svařené dle DIN EN 1090-2 EXC3, mechanicky obrobené a chráněné proti korozi dle EN ISO 12944.
Jak Bock chrání hydrotechnické díly proti korozi?
Díly pískujeme v lince o rozměrech 25 × 7 × 6 m do stupně čistoty Sa 2,5 a poté je opatřujeme nátěrem dle EN ISO 12944 — dimenzovaným na vysoké kategorie korozní agresivity pro trvalé nasazení ve vodě a u vody. Pískování a nanášení nátěru probíhají v témže závodě jako svařování.
Do jaké velikosti a hmotnosti se vyrábí?
Do 50 t hmotnosti kusu a 26 m délky dílu. Manipulaci s těžkými tělesy vrat a klapkami zajišťuje jeřábový systém 25 t; přířezy řezané plamenem jsou možné na stole 20 × 3,5 m do 200 mm tloušťky materiálu.
Jaké materiály Bock pro hydrotechnické ocelové konstrukce zpracovává?
Konstrukční ocel S235/S355, jemnozrnnou konstrukční ocel do S1100, nerezovou ocel 1.4301 až 1.4571 a duplex 1.4462 — celkem přes 40 jakostí materiálu. Každá dodávka obdrží na přání hutní atest 3.1 podle EN 10204 s úplnou dohledatelností.
Jak se svary v hydrotechnických ocelových konstrukcích zkoušejí a dokumentují?
Vizuální, kapilární a magnetickou práškovou zkoušku (VT, PT, MT) provádějí vlastní zkušební pracovníci s úrovní 2 dle DIN EN ISO 9712 interně; ultrazvukovou zkoušku (UT) provádí v našem závodě náš kooperační partner. Rozsah zkoušek a protokoly se řídí vaší specifikací — dokumentaci dodáváme se sestavou.
Pro které regiony Bock jako dodavatel hydrotechnických ocelových konstrukcí působí?
Vyrábí se v Lorchu u Stuttgartu; zásobujeme objednatele hydrotechnických ocelových konstrukcí v celém Německu a v regionu DACH. Zašlete nám poptávku — prověření výkresu a nabídka jsou nezávazné.
Poptat díly pro hydrotechnické ocelové konstrukce
Zašlete nám své výkresy — prověříme výrobu těžkých hydrotechnických sestav včetně mechanického obrobení a protikorozní ochrany dle EN ISO 12944 a vypracujeme nezávaznou nabídku.
Certifikováno dle DIN EN 1090-2 EXC3 · hutní atest 3.1 podle EN 10204.
