Průmyslové lakování podle EN ISO 12944 – kabina 25 × 7 × 6 m
Trvale nalakujte velké díly a těžké díly do 50 t – průmyslové lakování podle EN ISO 12944 v kabině 25 × 7 × 6 m, pískování a lakování z jedné ruky v Lorchu.
Lakovací kabina 25 × 7 × 6 m
Pro velké díly a dlouhé svařované konstrukce v jednom upnutí.
Těžké díly do 50 t
Manipulace jeřábovým systémem 2×25 t přímo ze svařovny a CNC obrábění.
Protikorozní ochrana podle EN ISO 12944
Systém nátěru a třída protikorozní ochrany dle požadavku – až C5 s vysokou životností ochrany (H).
Pískování Sa 2,5 v závodě
Příprava povrchu bez mezitransportu – krátké průběžné doby.
Plně integrováno
Svařování, ohraňování, CNC obrábění, pískování a lakování ve stejném závodě.
ISO 9001 a EXC3
Systém managementu kvality dle ISO 9001:2015, certifikovaná svářečská provozovna dle DIN EN 1090-2 EXC3.
Průmyslové lakování v Bock – protikorozní ochrana pro těžké a velké díly
Průmyslové lakování slouží k trvalé protikorozní ochraně ocelových dílů a svařovaných konstrukcí. Lakování probíhá podle EN ISO 12944 – mezinárodního standardu, který definuje třídy protikorozní ochrany, systémy nátěrů a požadavky na přípravu povrchu a nátěrové hmoty.
V Bock se lakování provádí ve velkoprostorové kabině, která pojme i velkoformátové svařované konstrukce, strojní díly, nádoby a speciální díly. Pískování jako příprava povrchu je k dispozici ve stejném závodě – přemístění a manipulace probíhají vlastním jeřábovým systémem.
Lakování je zasazeno do certifikovaného systému managementu kvality podle DIN EN ISO 9001:2015. Skladba nátěru, požadavky na přípravu přilnavého podkladu a povinnosti dokumentace se sjednávají pro daný projekt podle výkresu, normativních zadání a požadavků zákazníka.
Průběh průmyslového lakování – od předúpravy po měření tloušťky vrstvy
Průmyslové lakování v Bock probíhá v šesti krocích: převzetí a zakrytí, pískování do Sa 2,5, čištění a základní nátěr, mezivrstvý a vrchní nátěr, měření tloušťky vrstvy a nakládka.
-
Převzetí a zakrytí
Díl přichází jeřábovým systémem přímo ze svařovny nebo z CNC obrábění. Dosedací plochy, otvory a závity, které mají zůstat bez nátěru, se zakryjí.
-
Pískování do Sa 2,5
Ve velkoprostorové pískovací kabině se povrch opískuje ocelovou drtí nebo korundem na stupeň čistoty Sa 2,5 podle ISO 8501-1. Okuje, rez a staré nátěry jsou poté odstraněny.
-
Čištění a základní nátěr
Bezprostředně před lakováním se povrch očistí ředidlem. Jako první vrstva systému nátěru následuje základní nátěr.
-
Mezivrstvý a vrchní nátěr
Mezivrstvý a vrchní nátěr vytvářejí systém nátěru podle EN ISO 12944 – v barevném odstínu podle RAL nebo zadání zákazníka a v požadovaném stupni lesku. Každá vrstva zaschne, než následuje další.
-
Měření tloušťky vrstvy
Měří se tloušťka suché vrstvy. Na přání ji protokolujeme spolu se stupněm přípravy a skladbou nátěru pro dodací dokumentaci.
-
Nakládka
Zakrytí se odstraní, nalakovaný díl se naloží a zajistí pro přepravu.
Mokré lakování
Mokré lakování svařenců a velkých dílů

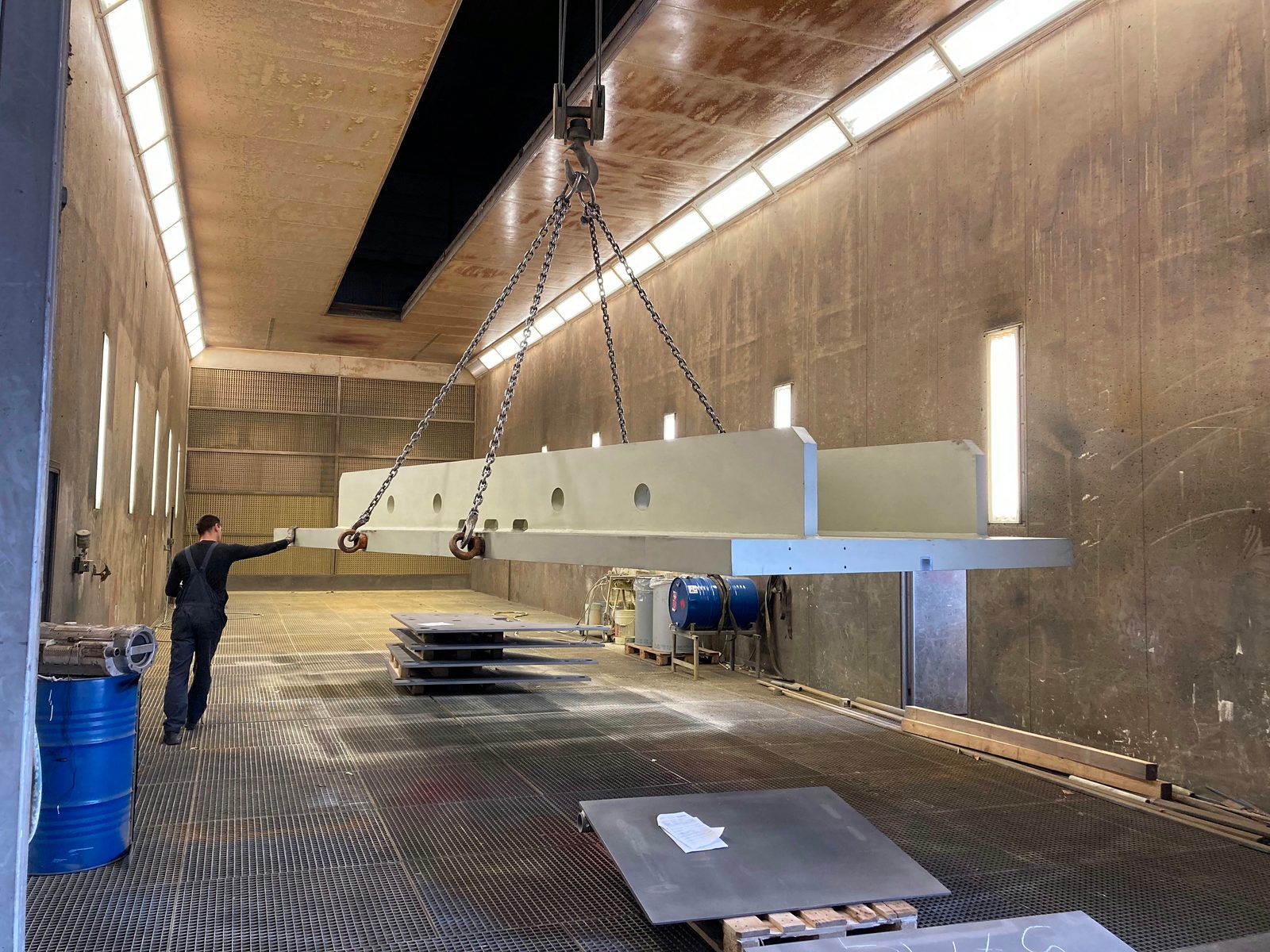

Jeřábem do kabiny
Jeřábový systém 2×25 t přepravuje těžké díly do 50 t přímo ze svařovny a CNC obrábění do lakovací kabiny.
Systém nátěru podle EN ISO 12944
Skladba nátěru a třída korozní agresivity se stanovují podle výkresu a zadání zákazníka – až C5 s vysokou životností ochrany (H).
Otryskáno a nalakováno ve stejném závodě
Pískování až Sa 2,5 bezprostředně předchází lakování – bez mezitransportu k třetím stranám.
Lakovací kabina 25 × 7 × 6 m – pro velké a těžké díly do 50 t
Lakovací kabina v Bock má využitelnou vnitřní velikost 25 × 7 × 6 m. Tyto rozměry umožňují přijetí velkých dílů, dlouhých svařovaných konstrukcí a velkoformátových strojních prvků, pro které nejsou standardní lakovací kabiny dimenzovány.
Pomocí jeřábového systému 2×25 t výrobní haly lze těžké díly do 50 t bezpečně polohovat a zavést do kabiny. Tím se odstraňují samostatné přepravní operace a zkracuje se průběžná doba mezi svařováním, pískováním a lakováním.
Údaje stroje
| Parametr | — |
|---|---|
| Délka kabiny | 25 m |
| Šířka kabiny | 7 m |
| Výška kabiny | 6 m |
Pískování Sa 2,5 – příprava povrchu ve stejném závodě
Trvale přilnavé lakování předpokládá definovanou přípravu povrchu. V Bock je pískování do Sa 2,5 ve velkoprostorové pískovací kabině k dispozici přímo v závodě.
Sa 2,5 je stupeň čistoty, který se podle EN ISO 12944 vyžaduje jako základ pro většinu systémů protikorozních nátěrů. Prostorovou integrací pískovací kabiny a lakovací kabiny ve stejném závodě odpadají mezitransporty – díly se lakují bezprostředně po pískování.
Pískovací kabina má stejné velkoprostorové rozměry jako lakovací kabina a je dimenzována pro těžké díly do 50 t.
Plamenné stříkání zinku ve vlastním závodě
Při plamenném stříkání zinku se zinek roztaví v plameni a nastříká na opískovaný ocelový povrch. Zinková vrstva chrání ocel katodicky – jako žárové zinkování ponorem, ale bez zinkové lázně.
Díl se přitom zahřívá jen mírně. Postup je proto vhodný pro svařované konstrukce, které by se v zinkové lázni zkroutily, pro díly, které jsou pro zinkovou lázeň příliš velké, a pro opravy pozinkovaných ploch po svařování.
Povrch se připravuje ve vlastní pískovací kabině; přeprava do externí zinkovny odpadá.
Na přání se zinková vrstva ve stejném závodě opatří základním a vrchním nátěrem. Tento duplexní systém ze stříkaného zinku a nátěru vzniká bez přepravy mezi zinkovnou a lakovnou.
Vhodné materiály a typy dílů
Lakování v Bock je vhodné pro širokou škálu ocelových dílů a materiálů:
- Konstrukční ocel (S235, S355) – svařované sestavy a svařované konstrukce
- Jemnozrnná konstrukční ocel a vysokopevnostní konstrukční ocel – nosné struktury a speciální díly
- Hardox – otěruvzdorné díly po pískování a základním nátěru
- Strojní díly, skříně a litinové díly, nádoby a velkoformátové speciální konstrukce
- Další materiály a typy dílů dle dohody
Lakovací systém, skladba nátěru a požadavky na přilnavý podklad a třídu protikorozní ochrany se stanovují pro daný projekt podle EN ISO 12944 a požadavků zákazníka.
Barevný odstín, stupeň lesku a skladba nátěru podle zadání
Barevné provedení a skladbu nátěru přebíráme z výkresu a předpisu pro povrchovou úpravu. Lakování zahrnuje mimo jiné:
- Barevný odstín podle RAL nebo podle barevného zadání zákazníka
- Stupeň lesku od matného s nízkou odrazivostí až po lesklý
- Skladba nátěru ze základního, mezivrstvého a vrchního nátěru
- Nátěrové hmoty výrobce barev určeného zákazníkem
- Protiskluzové nátěry s drsným povrchem pro pochozí plochy, podesty a ložné plochy
Není-li předepsán výrobce barev, volíme systém nátěru podle kategorie korozivity a podmínek použití.
Systém managementu kvality a dokumentace podle DIN EN ISO 9001:2015
Lakovací výroba v Bock je zasazena do certifikovaného systému managementu kvality podle DIN EN ISO 9001:2015. Skladba nátěru, stupeň přípravy a požadavky na nátěr se definují a dokumentují podle výkresu, normativních zadání a požadavků zákazníka.
EN ISO 12944 stanovuje požadavky na protikorozní ochranu ocelových konstrukcí pomocí nátěrových systémů – včetně kategorií korozivity, tlouštěk vrstev, stupňů přípravy a očekávaných dob ochrany. Konkrétní třída protikorozní ochrany a systém nátěru se sjednávají podle požadavků projektu.
Pro díly, které se vyrábějí jako součást certifikovaných svařovaných sestav podle DIN EN 1090-2 EXC3, lze lakování zasadit do nadřazeného rámce kvality svařovací výroby. Požadavky na zkoušení a dokumentaci se stanovují pro daný projekt.
Integrovaný tok procesu – od polotovaru po díl připravený k lakování
Lakování v Bock není izolovaný krok, nýbrž součást integrovaného výrobního toku. Následující předřazené procesy lze kombinovat ve stejném závodě:
- Svařování a spojování
- Svařované sestavy a těžké svařované konstrukce podle DIN EN 1090-2 EXC3 – přímo poté lze pískovat a lakovat.
- Ohraňování
- Ohraňované a ohýbané díly z oceli a plechů Hardox lze po ohraňování přímo pískovat a lakovat.
- CNC obrábění velkých dílů
- CNC obrobené velké díly do 50 t mohou po obrábění přímo přejít do pískovací kabiny.
- Pískování Sa 2,5
- Pískování v závodě jako přímý přípravný krok – žádné mezitransporty, krátké průběžné doby.
Díly tak lze nejen lakovat, ale i svařovat, tvářet, obrábět a pískovat – podle požadavku projektu v rámci stejného závodu.
Typické aplikace průmyslového lakování
Průmyslové lakování v Bock se uplatní tam, kde je požadována trvalá protikorozní ochrana na velkoformátových nebo těžkých ocelových dílech:
- Svařované konstrukce a svařované sestavy podle DIN EN 1090-2 EXC3
- Strojní díly, strojní stojany a strojní skříně
- Nádoby, aparáty a válcové speciální konstrukce
- Těžké díly, protizávaží a velké díly pro výrobu jeřábů, zařízení, stavebních strojů a speciálních vozidel
- Kompletně vyrobené sestavy před konečnou montáží
Průmyslové lakování je k dispozici jako závěrečný výrobní krok pro kompletní sestavy – i pro protizávaží a další těžké díly stavebních strojů a pro díly, které byly ve stejném závodě svařeny, CNC obrobeny a opískovány.
Imprese z průmyslového lakování

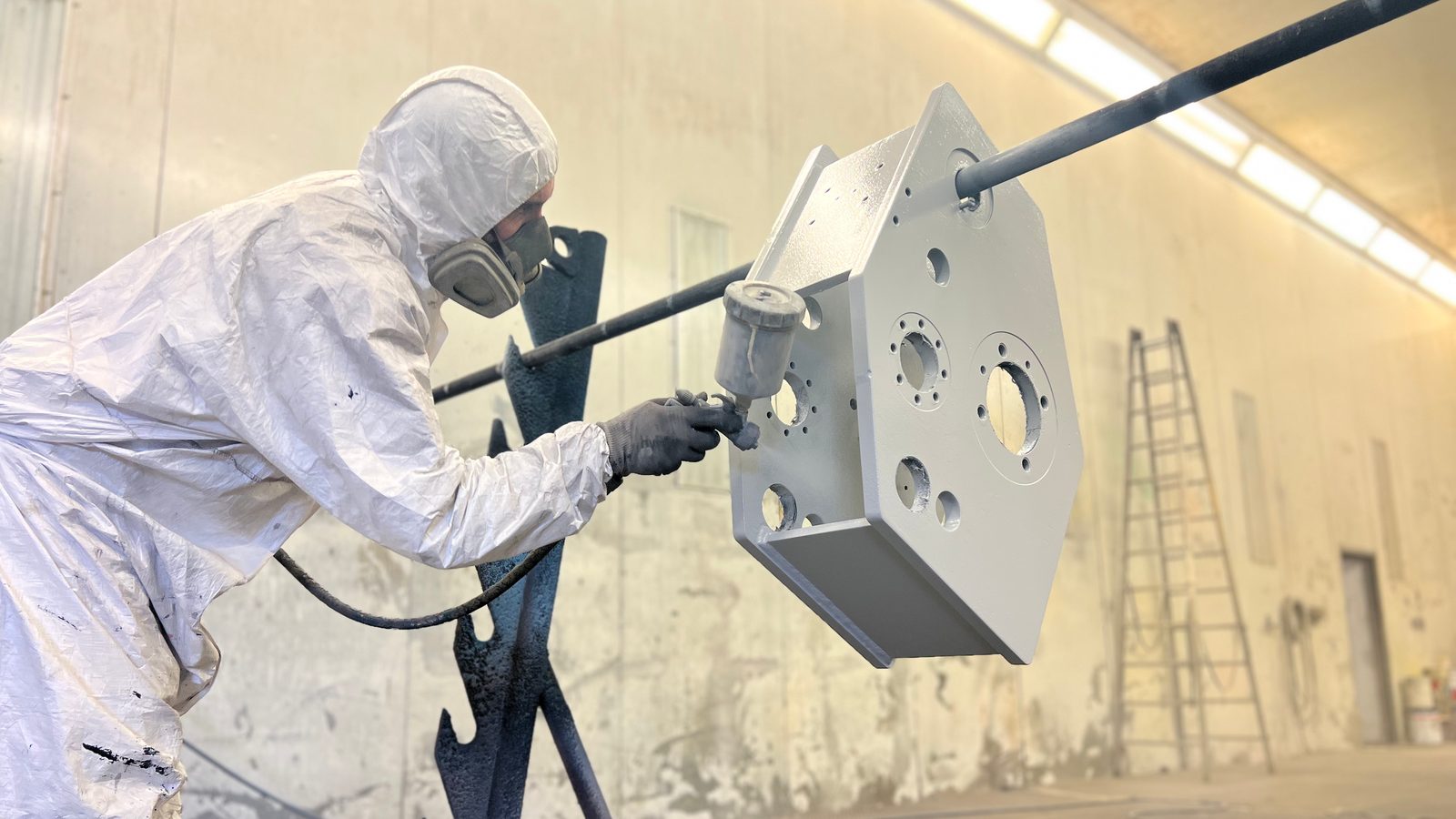

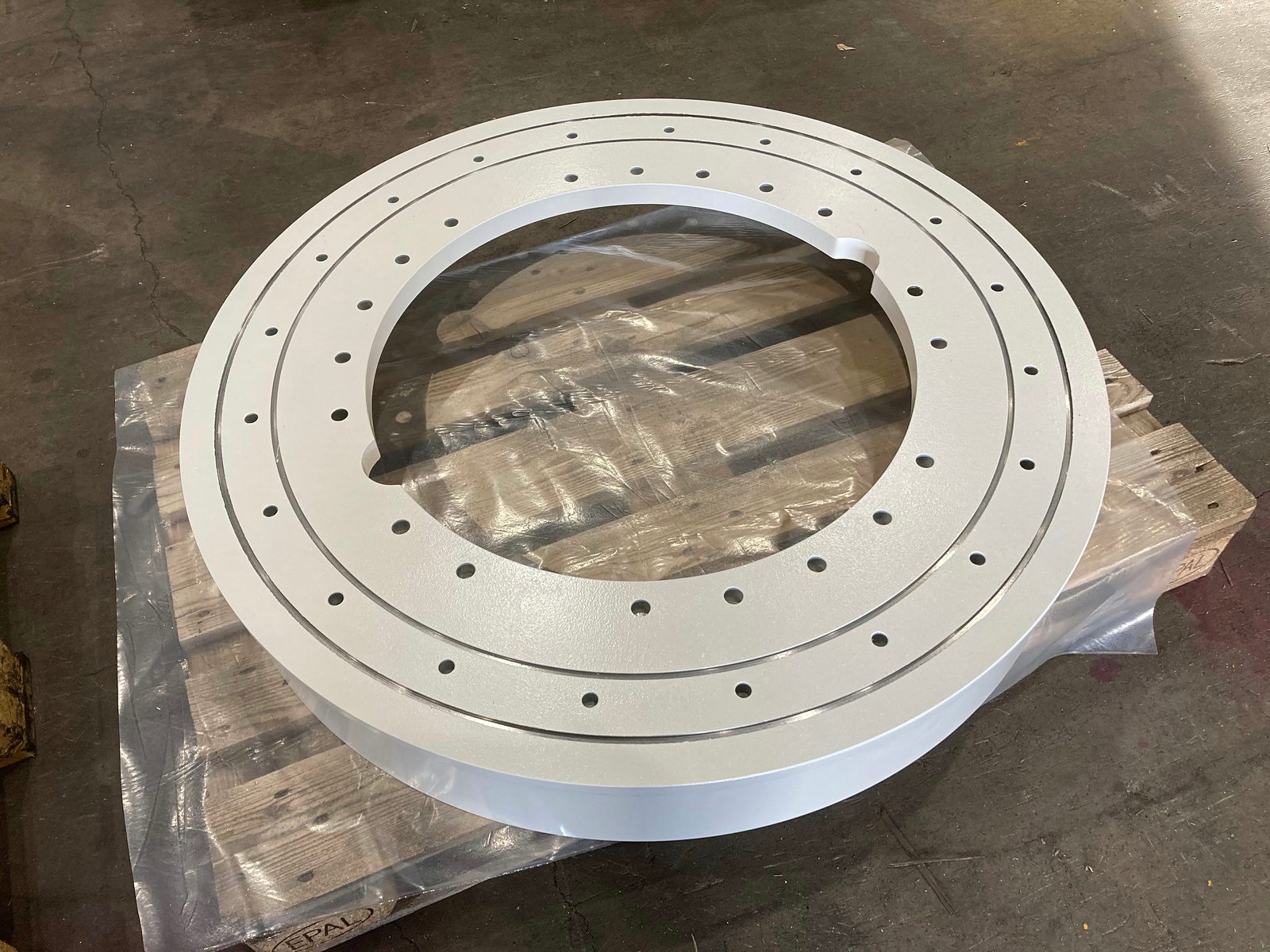

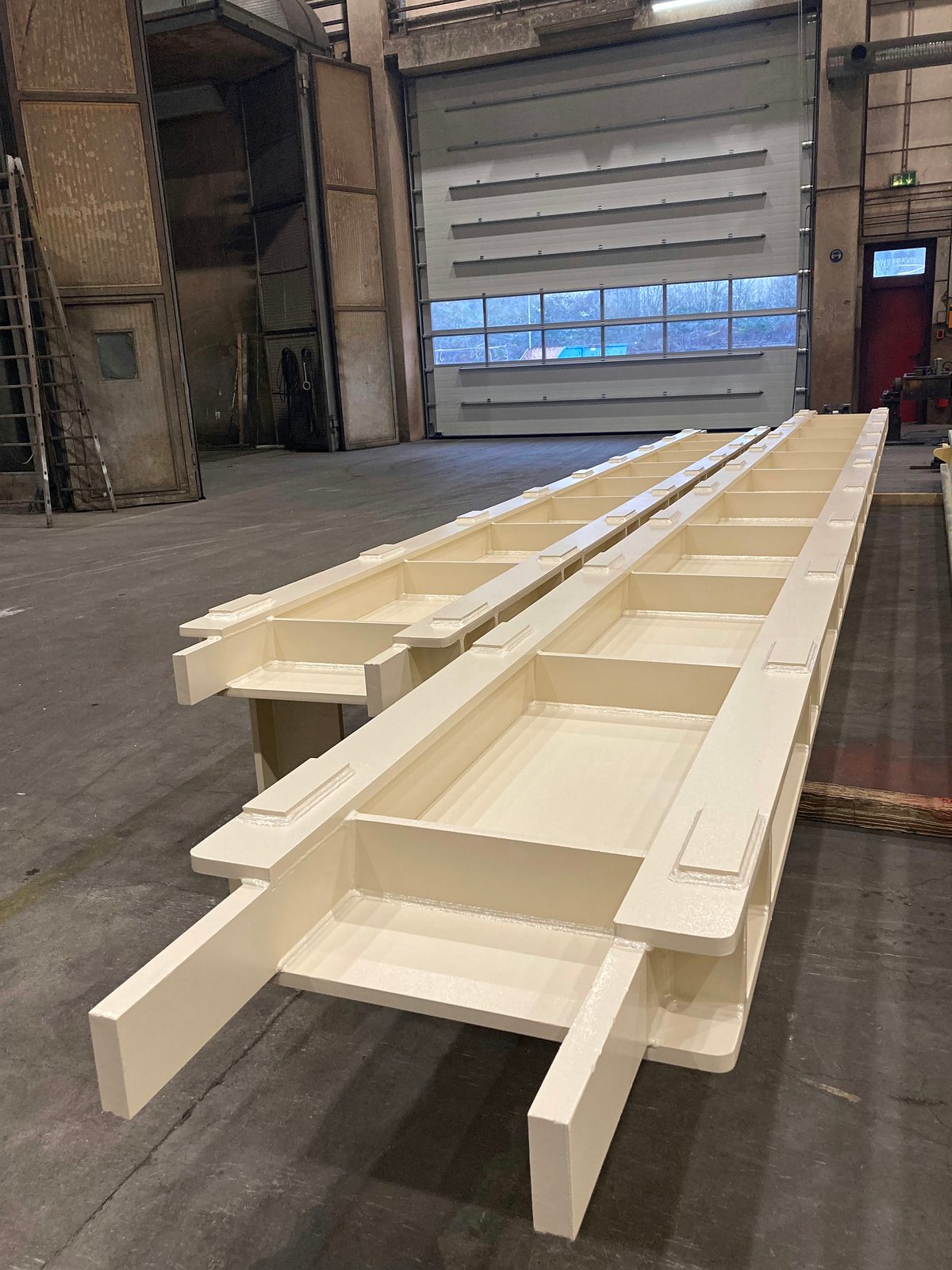

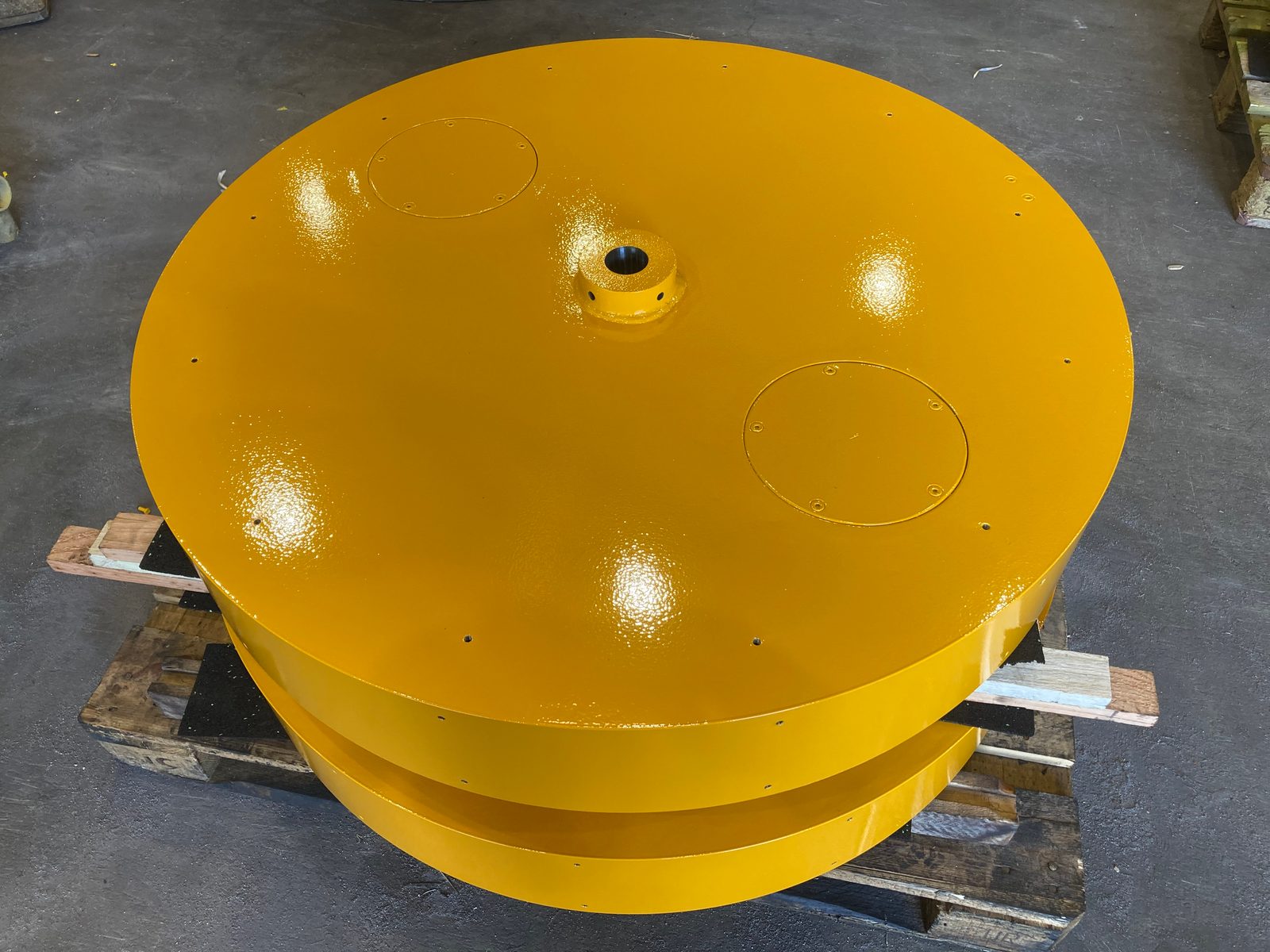

Naši průmysloví lakýrníci při práci v lakovací kabině. Skutečné díly z naší lakovny v Lorchu – od svařence ze silného plechu ve velkoprostorové kabině přes dlouhé rámy strojů a obrobené ocelové prstence až po kompletně smontovanou sestavu bubnu.
Průmyslové lakování – proč Bock
Bock Maschinenbau provozuje průmyslové lakování v sídle Lorch jako součást integrovaného výrobního a protikorozního procesu:
- Velikost kabiny
- Lakovací kabina 25 × 7 × 6 m pro velké díly a dlouhé svařované konstrukce
- Hmotnost dílu
- Těžké díly do 50 t – manipulace jeřábovým systémem 2×25 t
- Pískování
- Pískování Sa 2,5 v závodě – příprava povrchu bez mezitransportu
- Norma
- Průmyslové lakování podle EN ISO 12944 – systém nátěru a třída protikorozní ochrany dle požadavku
- Systém managementu kvality
- DIN EN ISO 9001:2015 a certifikovaná svářečská provozovna podle DIN EN 1090-2 EXC3
- Integrace
- Svařování, ohraňování, CNC obrábění, pískování a lakování ve stejném závodě
Výrobci zařízení, strojů a vozidel z regionu Stuttgartu, z Bádenska-Württemberska a celého regionu DACH získávají tryskání a lakování podle EN ISO 12944 z jedné ruky v Lorch.
Časté dotazy k průmyslovému lakování
Do jaké velikosti dílu je průmyslové lakování možné?
Lakovací kabina pro průmyslové lakování u Bock má využitelnou vnitřní velikost 25 × 7 × 6 m a pojme těžké díly do 50 t. Díly se polohují a zavádějí do kabiny pomocí jeřábového systému 2×25 t výrobní haly.
Do jaké kategorie korozivity podle EN ISO 12944 se lakuje?
Průmyslové lakování probíhá podle EN ISO 12944 až do kategorie korozivity C5 s vysokou dobou ochrany (H). Systém nátěru a třída protikorozní ochrany se sjednávají podle projektu na základě výkresu, normativních zadání a požadavků zákazníka.
V jakém barevném odstínu a stupni lesku se lakuje?
V barevném odstínu podle RAL nebo zadání zákazníka a v požadovaném stupni lesku, od matného s nízkou odrazivostí až po lesklý. Předepíše-li zákazník výrobce barev, lakujeme jeho nátěrovými hmotami. Pro pochozí a ložné plochy jsou možné i protiskluzové nátěry s drsným povrchem.
Provádí se také plamenné stříkání zinku?
Ano, ve vlastním závodě. Zinek se nastříká na předem opískovaný povrch, díl se přitom zahřívá jen mírně. Postup přichází v úvahu pro díly, které by se v zinkové lázni zkroutily nebo jsou pro ni příliš velké.
Jak se ocelové díly před průmyslovým lakováním předupravují?
Pískováním do Sa 2,5 podle ISO 8501-1 ve velkoprostorové pískovací kabině ve stejném závodě; to je obvyklá příprava povrchu pro systémy protikorozních nátěrů podle EN ISO 12944. Lakuje se bezprostředně po pískování.
Které materiály a díly se průmyslově lakují?
Lakuje se konstrukční ocel (S235, S355), jemnozrnná konstrukční ocel a vysokopevnostní konstrukční ocel, Hardox po pískování a základním nátěru i strojní díly, skříně a litinové díly, nádoby a velkoformátové speciální konstrukce. Další materiály a typy dílů se lakují po dohodě.
Jak se dokumentuje skladba nátěru a stupeň přípravy?
Skladba nátěru, stupeň přípravy a požadavky na nátěr se definují podle výkresu, normativních zadání a požadavků zákazníka a dokumentují se v systému managementu kvality podle DIN EN ISO 9001:2015. U dílů ze svařovaných sestav podle DIN EN 1090-2 EXC3 lze lakování zasadit do rámce kvality svařovací výroby; požadavky na zkoušení a dokumentaci se stanovují podle projektu.
Kde se průmyslové lakování provádí?
V sídle Lorch, ve stejném závodě jako pískování, svařování, ohraňování a CNC obrábění. Pískování a lakování podle EN ISO 12944 tak probíhají bez přepravy mezi dvěma provozy.
Kontakt
Poptat průmyslové lakování
Pro první posouzení prosím uveďte rozměry dílu, materiál, hmotnost, požadovanou třídu protikorozní ochrany podle EN ISO 12944, barevný odstín a požadavky na skladbu nátěru nebo dokumentaci. Vypracujeme nabídku přizpůsobenou projektu.
