Dlouhá lože a velké rámy
Portálové frézování do 26 m délky dílu — velké rámy mechanicky dokončené v několika málo upnutích.
Zayer Thera W 26000 · Portálová frézka
Lože stroje, kompletně rovinně frézované
Obráběcí stroje a lisy: svařované rámy strojů s nízkým pnutím
Bock je vaším dodavatelem pro výrobu obráběcích strojů a lisů: svařované rámy strojů, svařované rámy a stoly lisů s nízkým pnutím a mechanicky dokončené — vyrobené dle DIN EN 1090-2 EXC3 v Lorchu u Stuttgartu.
Rámy a stojany
Svařované rámy strojů, svařovací a frézovací rámy, stoly lisů a stoly strojů — torzně tuhé podle výkresu.
Klid ve struktuře
Vibrační odstranění napětí a plamenové rovnání před konečným obrobením — rozměrová přesnost, která vydrží pod trvalým zatížením.
Kompletně obrobeno
Portálové frézování do 26 m — lícované plochy, dosedací plochy vedení a otvory z jedné ruky.
Do 50 t
Těžké rámy do 50 t hmotnosti kusu — bezpečná manipulace jeřábovým systémem 25 t.
EN 1090-2 EXC3
Nosné svary dle nejvyšší v praxi certifikované třídy provedení — plus EN ISO 3834-2.
Váš dodavatel pro výrobu obráběcích strojů a lisů
Jako dodavatel pro výrobu obráběcích strojů vyrábíme to, co váš stroj nese: rámy strojů, svařované rámy, frézovací rámy, stoly lisů a stoly strojů podle vašeho výkresu. Tato základní tělesa přijímají po léta vysoké statické i dynamické síly — řezné síly, lisovací síly, zrychlení — a nesmějí přitom ztratit ani rovinnost, ani rozměrovou přesnost.
Naše výrobní logika je proto zaměřena na klid ve struktuře: svařujeme torzně tuhé konstrukce z oceli S235, S355 a jemnozrnné konstrukční oceli, odbouráváme vnitřní pnutí vibračním odstraněním napětí, rovnáme plamenovým rovnáním — a rámy mechanicky dokončujeme až poté. Lícované plochy, dosedací plochy vedení a otvory tak trvale zůstávají v toleranci.
Od přířezu řezaného plamenem přes svařování dle EN ISO 3834-2 až po CNC obrábění velkých dílů a průmyslové lakování vzniká vše pod jednou střechou v Lorchu. To zkracuje průběžné doby, odstraňuje přepravy mezi provozy a zajišťuje úplnou dohledatelnost materiálu podle EN 10204.
Typické díly pro obráběcí stroje a lisy
Vyrábíme podle výkresu a zadání zákazníka — od jednotlivého rámu po opakovanou sérii:
Rámy strojů

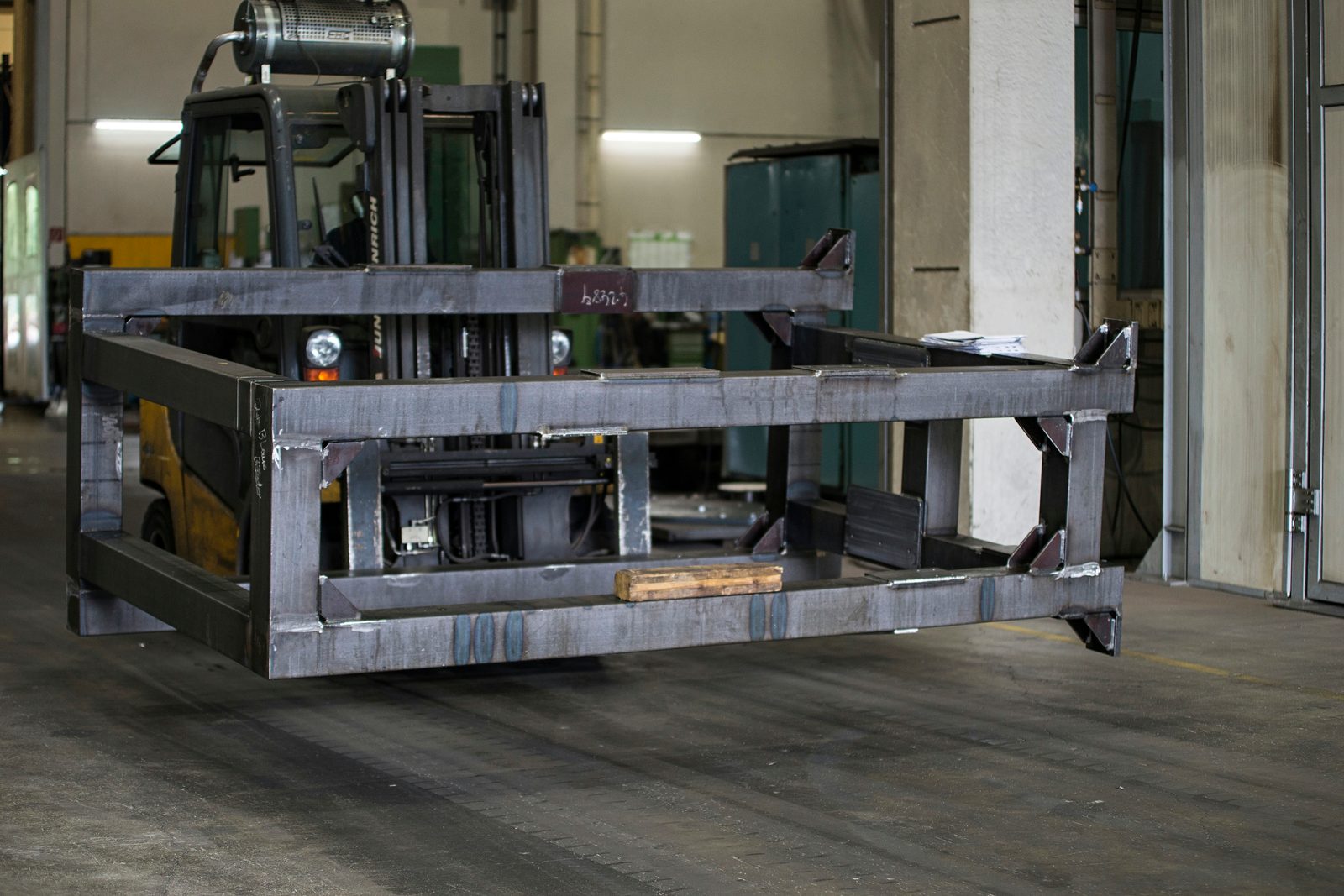

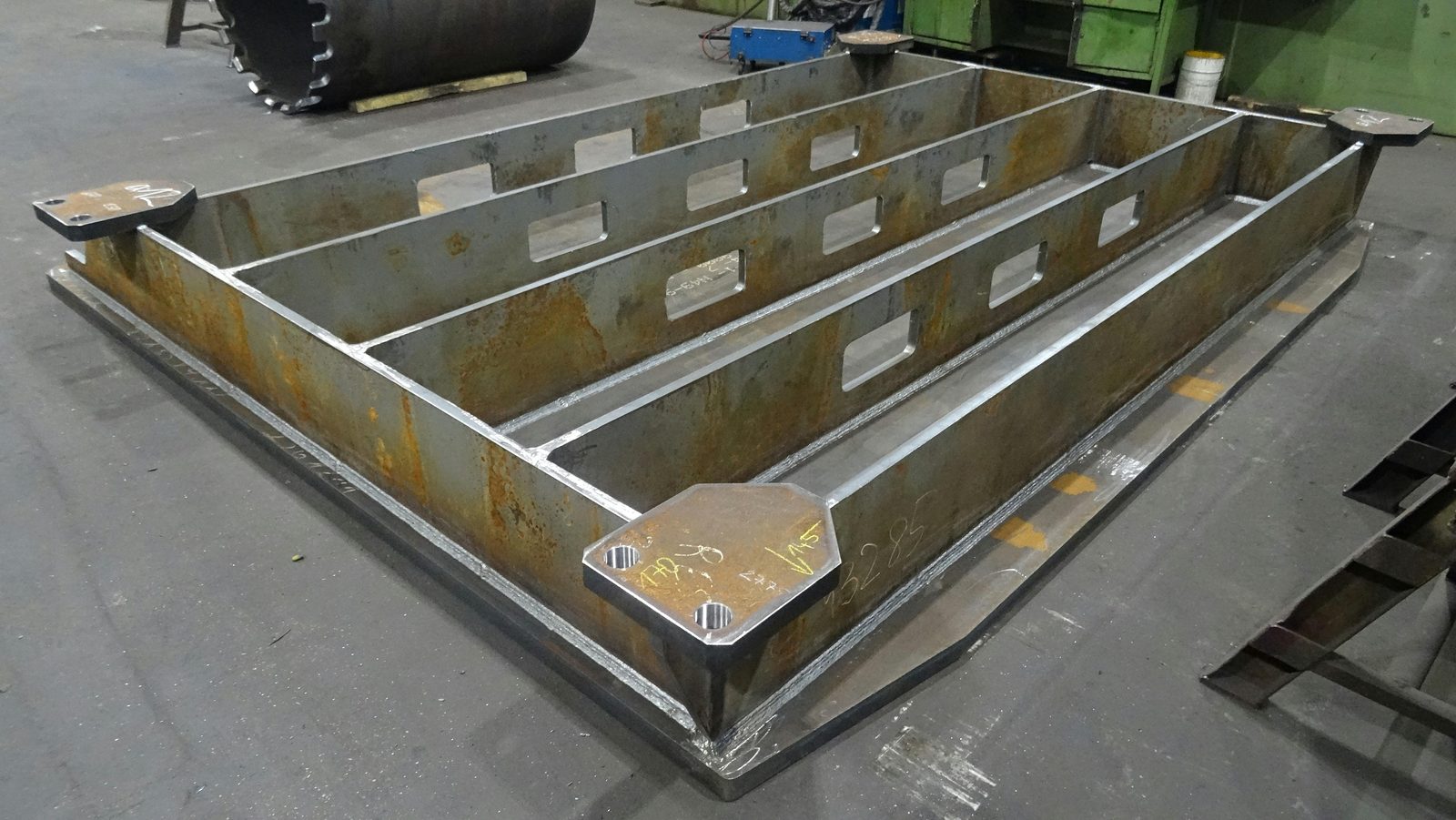

Svařená základní tělesa pro obráběcí stroje — torzně tuhá, vyrobená s nízkým pnutím a obrobená z více stran.
S355 · odstranění napětí · do 50 t
Zjistit více
Svařované a frézovací rámy
Tuhé, torzně stálé rámové konstrukce jako základ pro vedení, pohony a příslušenství.
torzně stálé · EXC3 · rozměrově přesné
Zjistit více
Stoly lisů a upínací desky
Rovinně frézované plochy stolů a upínacích desek pro výrobu lisů — rovinnost jako funkční rozměr.
rovinně frézováno · rovinnost · otvory
Zjistit více
Lože strojů

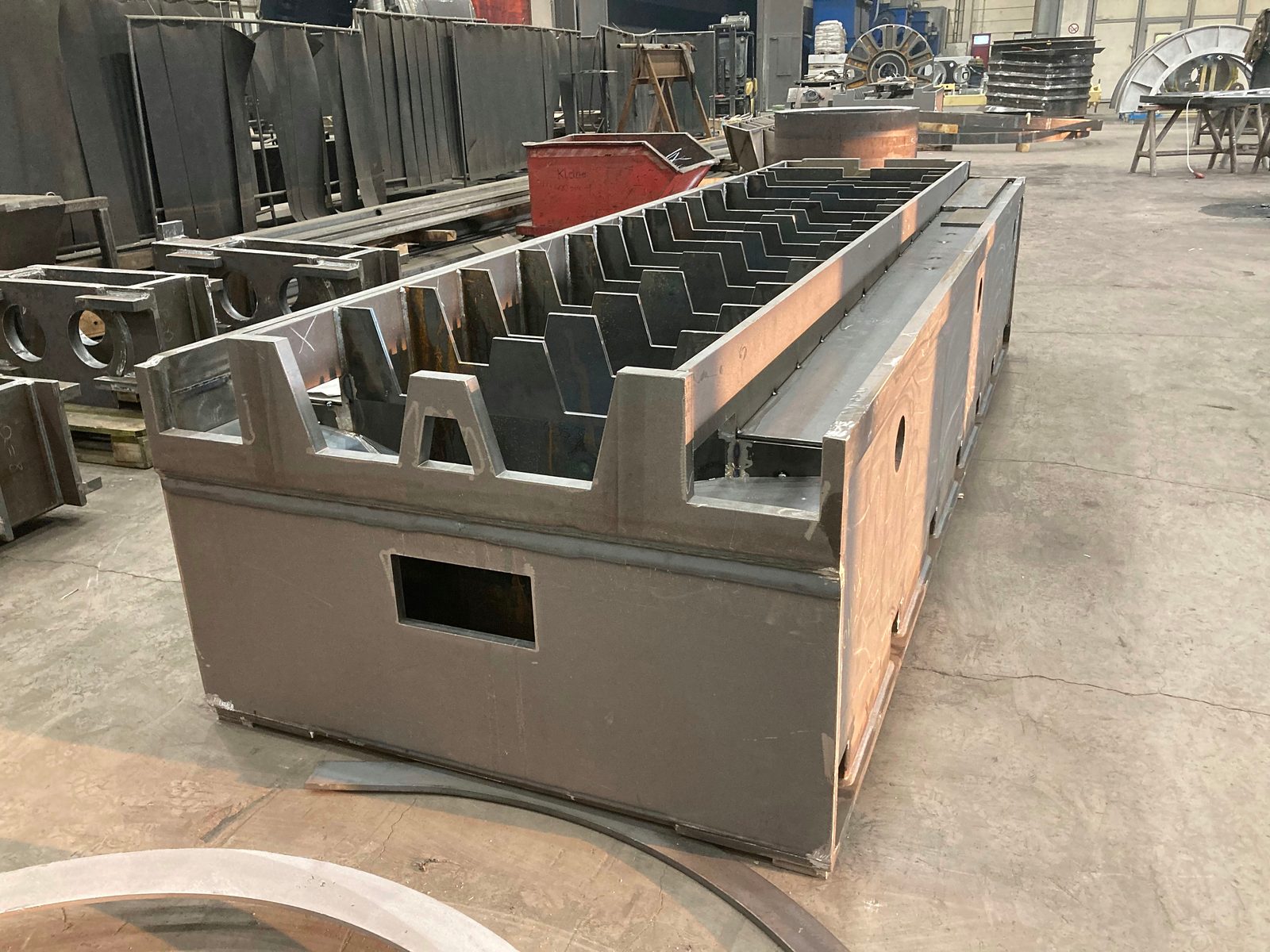

Dlouhá lože, svařená a mechanicky dokončená na portálovém frézovacím centru — do 26 m délky dílu.
do 26 m · kompletně obrobeno
Zjistit více
Stojany a sloupy strojů
Stojany a sloupy pro portálové a stojanové konstrukce — obrobené z více stran na frézovacím centru s pojízdným stojanem.
obrobeno z více stran · lícované plochy
Zjistit více
Skříně strojů a převodovek

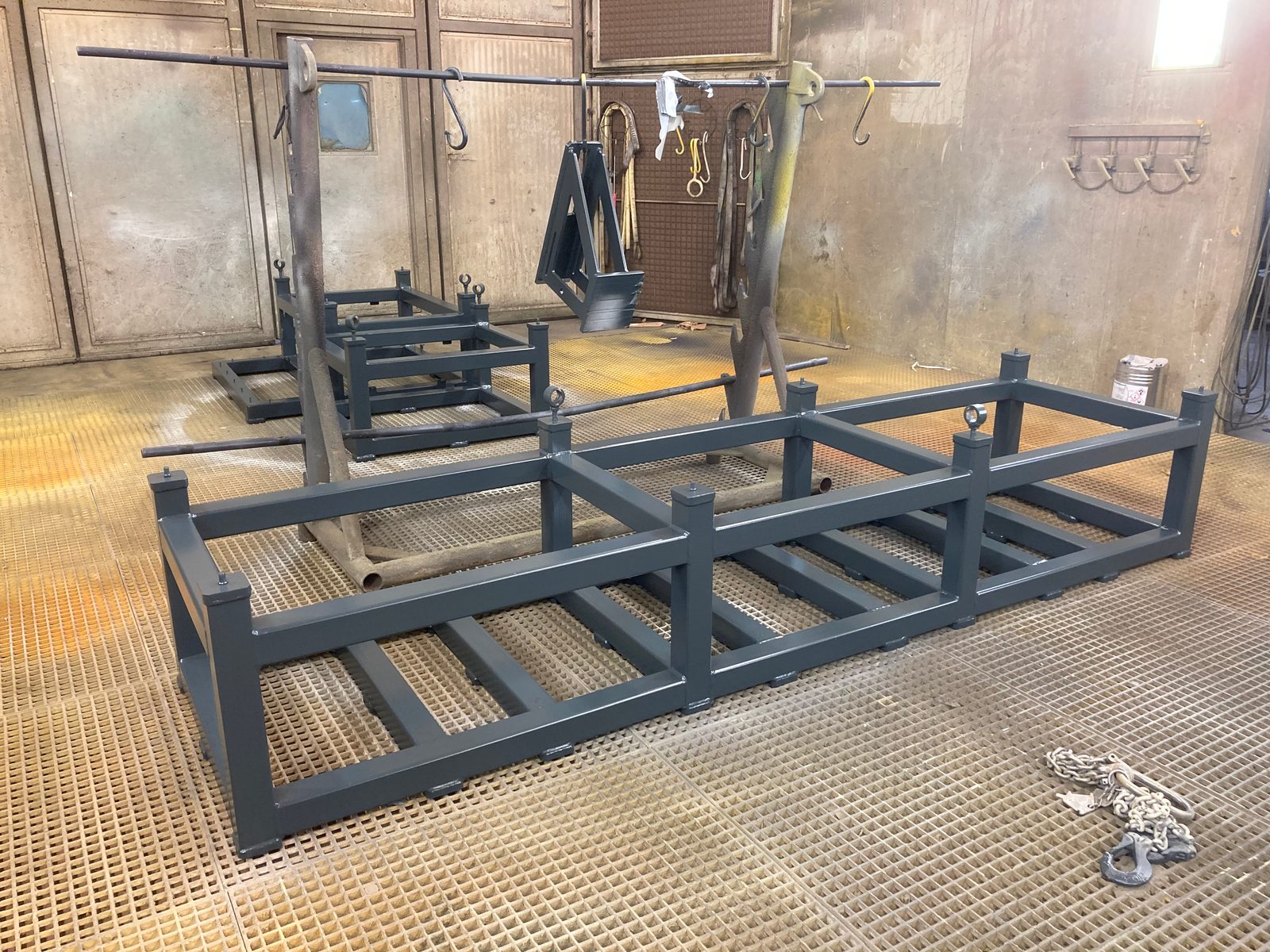

Svařované skříně v kompletní výrobě — opískované a nalakované dle EN ISO 12944.
Sa 2,5 · EN ISO 12944 · k zabudování
Zjistit více
Další díly podle výkresu na poptávku — od jednotlivého dílu po sestavu připravenou k zabudování.
Materiály a hloubka výroby pro strojírenství
Rámy a stojany stavíme z konstrukční oceli S235 a S355 a z vysokopevnostní jemnozrnné konstrukční oceli do S1100 — podle požadované tuhosti, únavové pevnosti a hmotnostního zadání vaší konstrukce. Pro otěrem namáhané plochy jsou navíc k dispozici otěruvzdorná a nerezová ocel; celkem zpracováváme přes 40 jakostí materiálu, mnohé z nich ze skladu.
Každá tavba zůstává dohledatelná: značení materiálu v celém průběhu výroby a hutní atest 3.1 podle EN 10204 ke každému nosnému dílu. V případě potřeby atesty přerazítkujeme — se zmocněním od GSI SLV München.
Přehled materiálů
Klid ve struktuře — vibrační odstranění napětí místo žíhání na snížení pnutí
Každý svar vnáší do rámu vnitřní pnutí. Pokud se neodbourá, pracuje dál i po mechanickém obrobení — lícované plochy se zdeformují, otvory se posunou, stroj ztratí přesnost. Proto svařené rámy před konečným obrobením zbavujeme pnutí vibračním odstraněním napětí (VSR) a v případě potřeby je rovnáme plamenovým rovnáním.
Metoda se obejde bez žíhací pece, a hodí se proto i pro velké díly, které se do žádné pece nevejdou — do 50 t hmotnosti kusu, přímo v naší výrobě v Lorchu. Teprve když je struktura klidná, jdou rámy na portálové frézky.
Vibrační odstranění napětí
Potřeba → stroj
Obrábění rámů na portálových frézovacích centrech
Pro výrobu obráběcích strojů a lisů rozhoduje konečné obrobení: na našich portálových frézovacích centrech Zayer vzniká rovinnost, rovnoběžnost a poloha otvorů v několika málo upnutích.
Rovinnost ploch stolů a lícovaných ploch
Rovinné frézování velkých funkčních ploch — rovinnost a rovnoběžnost jako funkční rozměr pro vedení a nástroje.
Zayer Thera W 16000 · Portálová frézka
Stůl lisu s rovinně frézovanou upínací plochou
Otvory a závity
Vrtání a řezání závitů v upnutí frézování — jistota vzájemné polohy otvorů.

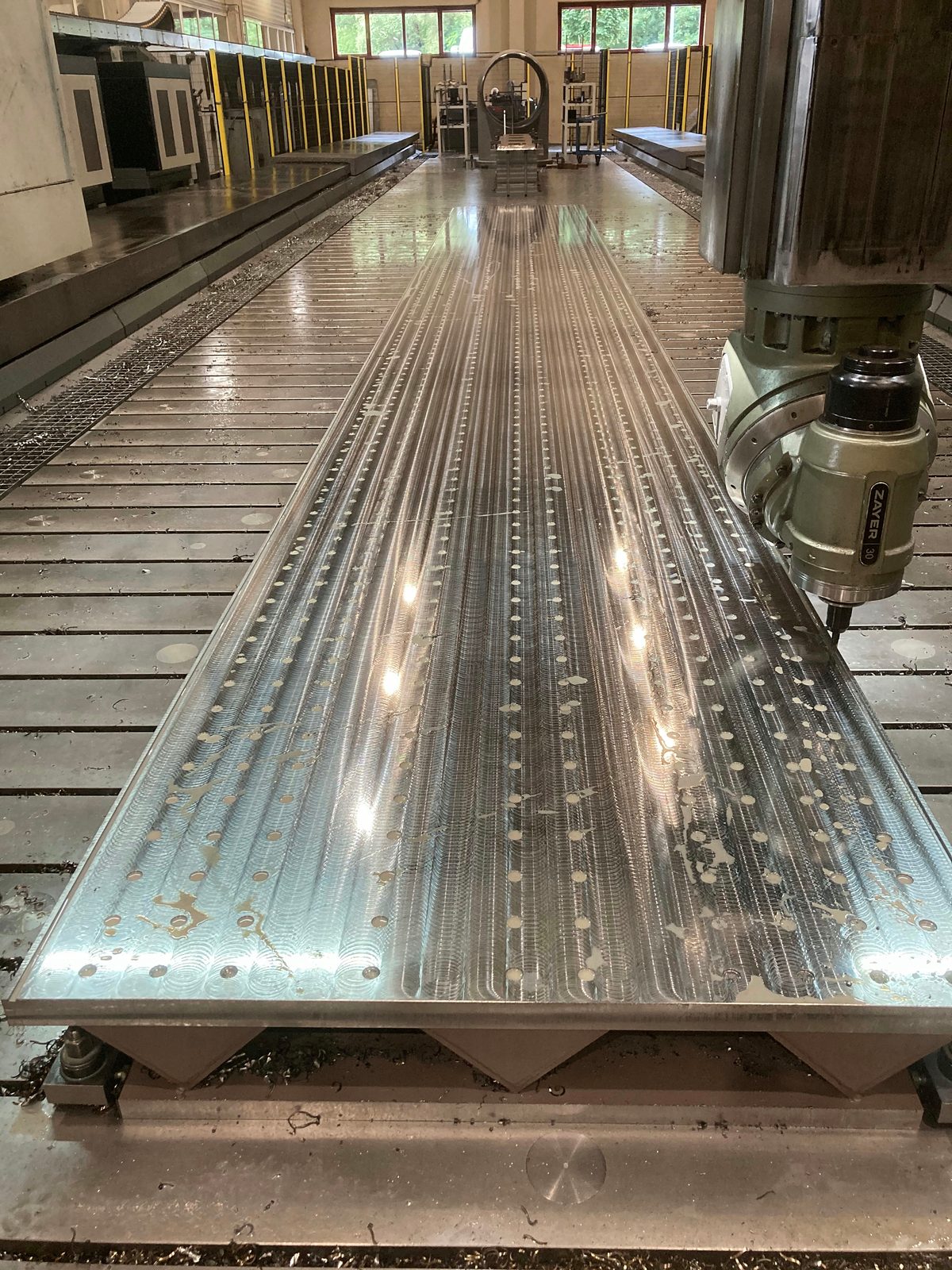

Zayer Thera W 26000 · Portálová frézka
Frézovací rám s hotovými otvory a závity
Bezpečná manipulace s těžkými obrobky

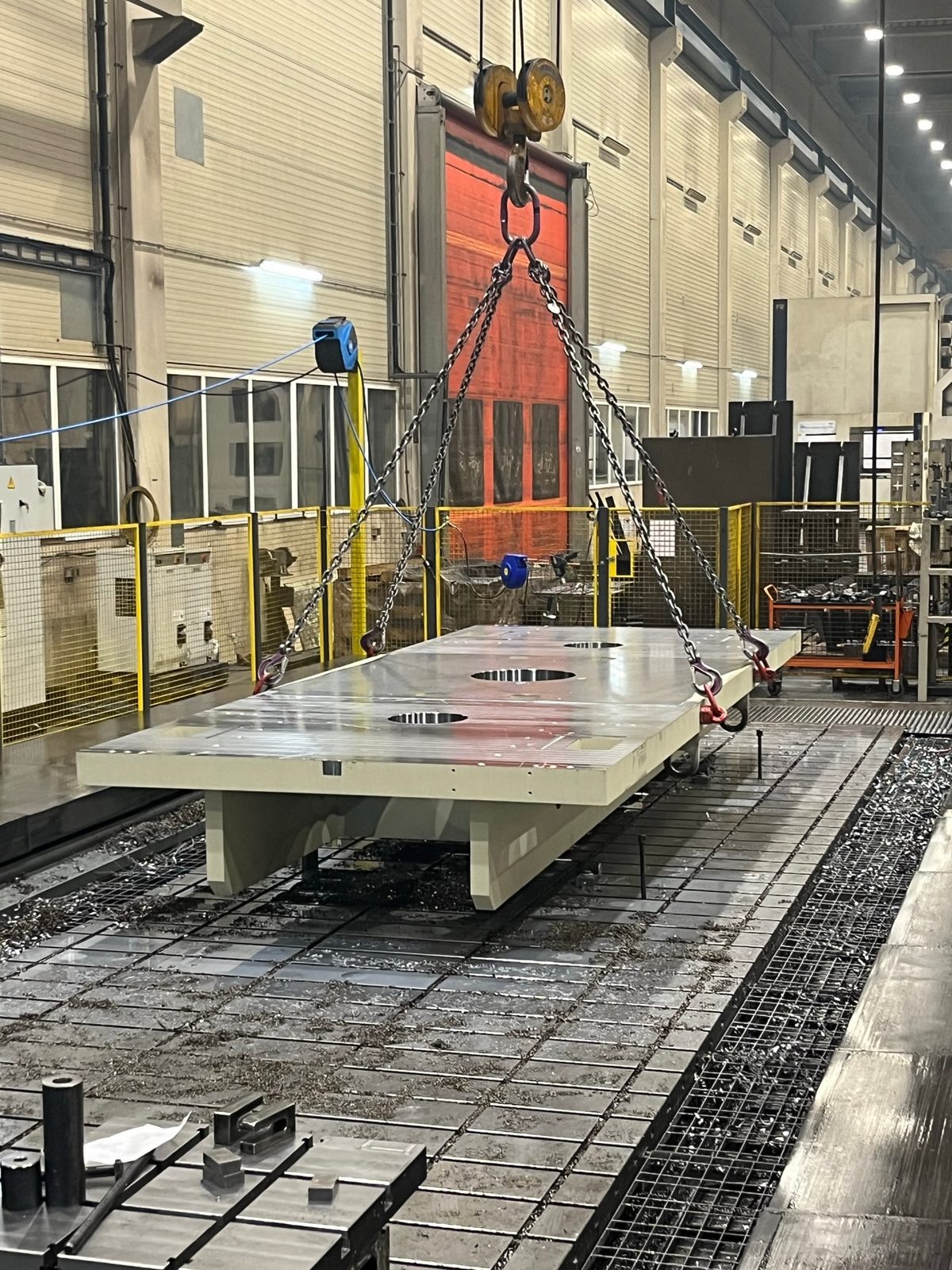

Hmotnosti kusu do 50 t — manipulace jeřábovým systémem 25 t až na stůl stroje.
Zayer Thera W 16000 · Portálová frézka
Stojan stroje, obrobený z více stran
Certifikováno pro nosné konstrukce ve strojírenství
Rámy strojů a stoly lisů jsou vysoce namáhané svařované konstrukce. Vyrábíme dle DIN EN 1090-2 ve třídě provedení EXC3 — nejvyšší v praxi certifikované třídě — a svařujeme dle EN ISO 3834-2 s komplexními požadavky na kvalitu. Každý výrobní krok je zdokumentován, každá tavba dohledatelná podle EN 10204.
Nedestruktivní zkoušení ve vlastním závodě
Vysoce namáhané svary na rámech a stojanech zkoušíme sami — bez čekání na externí zkušební služby.
- Vizuální zkouška (VT), zkouška kapilární (PT) a zkouška magnetickou práškovou metodou (MT) vlastními zkušebními pracovníky úrovně 2 dle DIN EN ISO 9712.
- Ultrazvuková zkouška (UT) se provádí podle projektu v našem závodě certifikovaným zkušebním personálem našeho kooperačního partnera. Destruktivní zkoušky, jako je tahová zkouška a zkouška rázem v ohybu, provádíme v případě potřeby prostřednictvím zkušební laboratoře — podle požadavku a přejímacího zadání.
Rozsah zkoušek a dokumentace podle vaší specifikace — od protokolu o svaru po kompletní dokumentaci dílu.
Proč Bock jako dodavatel pro obráběcí stroje a lisy
- Nízké pnutí a rozměrová přesnost
- Vibrační odstranění napětí a plamenové rovnání před konečným obrobením — lícované plochy a otvory trvale zůstávají v toleranci.
- Kompletně obrobeno z jedné ruky
- Portálové frézování do 26 m, frézovací centrum s pojízdným stojanem a CNC horizontální vyvrtávačka — obdržíte základní tělesa připravená k zabudování, nikoli hrubé konstrukce.
- Těžké a velké
- Hmotnosti kusu do 50 t a 26 m délky dílu — bezpečná manipulace jeřábovým systémem 25 t.
- Certifikováno a dohledatelné
- DIN EN 1090-2 EXC3, EN ISO 3834-2, hutní atest 3.1 podle EN 10204 a nedestruktivní zkoušení úrovně 2 ve vlastním závodě.
- Jedno místo, krátké cesty
- Dělení, svařování, odstranění napětí, CNC obrábění a lakování na 14 000 m² v Lorchu — žádné přepravy mezi provozy, kratší průběžná doba.
Časté dotazy — obráběcí stroje a lisy
Vyrábí Bock svařované rámy strojů a stoly lisů podle výkresu?
Ano. Rámy strojů, svařovací a frézovací rámy, stoly lisů, stoly strojů a stojany vyrábíme výhradně podle vašeho výkresu — svařené dle DIN EN 1090-2 EXC3, s vibračním odstraněním napětí a mechanicky dokončené na našich portálových frézkách do 26 m. Vlastní výrobky nevyrábíme; vaše konstrukce zůstává vaše.
Jak Bock zajišťuje rozměrovou přesnost velkých rámů strojů?
Výrobou s nízkým pnutím ve správném pořadí: po svařování odbouráme vnitřní pnutí vibračním odstraněním napětí a rámy v případě potřeby vyrovnáme plamenovým rovnáním — teprve poté se lícované plochy a otvory mechanicky dokončí. Geometrie tak zůstává stabilní i pod trvalým zatížením.
Proč vibrační odstranění napětí místo žíhání na snížení pnutí?
Vibrační odstranění napětí odbourává svarová vnitřní pnutí bez žíhací pece. Metodu lze proto použít i pro velké rámy, které se do žádné pece nevejdou — do 50 t hmotnosti kusu, přímo v naší výrobě v Lorchu. Rozhodující je výsledek: klidná struktura, která po mechanickém obrobení dál nepracuje.
Jaké materiály Bock pro rámy a stojany zpracovává?
Konstrukční ocel S235 a S355, vysokopevnostní jemnozrnnou konstrukční ocel do S1100 i otěruvzdornou a nerezovou ocel pro otěrem namáhané oblasti — celkem přes 40 jakostí materiálu, doložených hutním atestem 3.1 podle EN 10204.
Do jaké velikosti a hmotnosti Bock rámy strojů vyrábí?
Do 50 t hmotnosti kusu a 26 m délky dílu. Manipulaci zajišťuje náš jeřábový systém 25 t; nakládka těžkých rámů pro přepravu těžkých břemen probíhá přímo ze závodu v Lorchu.
Kde Bock sídlí — a dodává jako dodavatel pro výrobu obráběcích strojů i nadregionálně?
Náš závod stojí v Lorchu u Stuttgartu, uprostřed jihoněmeckého strojírenství. Zásobujeme výrobce obráběcích strojů a lisů v celém Německu i v Rakousku a Švýcarsku.
Poptat rámy strojů nebo stoly lisů
Zašlete nám své výkresy — prověříme proveditelnost, materiály a termíny a odpovíme spolehlivou nabídkou na vaše svařená základní tělesa s nízkým pnutím a kompletním obrobením.
Certifikováno dle DIN EN 1090-2 EXC3 · hutní atest 3.1 podle EN 10204.
