Vibrační odstranění napětí a vibrování ke snížení napětí – služba Lorch
Snižte zbytková napětí ve svařovaných konstrukcích a ocelových dílech – vibrační odstranění napětí (VSR) jako rychlá a cenově výhodná alternativa žíhání ke snížení napětí, bez omezení velikosti.
Metoda bez tepla
VSR snižuje zbytková napětí čistě mechanicky – žádná pec, žádné okuje, žádná tepelná deformace.
Cenově výhodná alternativa
Výrazně nižší náklady a kratší průběžná doba než u žíhání ke snížení napětí v peci.
Bez omezení velikosti
Nezávisle na kapacitě pece – vhodné i pro nadrozměrné konstrukce.
Lepší tvarová stabilita
Snižuje rozměrové odchylky způsobené napětím při následném obrábění.
DIN EN ISO 9001:2015
Systém managementu kvality s dokumentovanými protokoly o zpracování.
Vibrační odstranění napětí – postup a použití

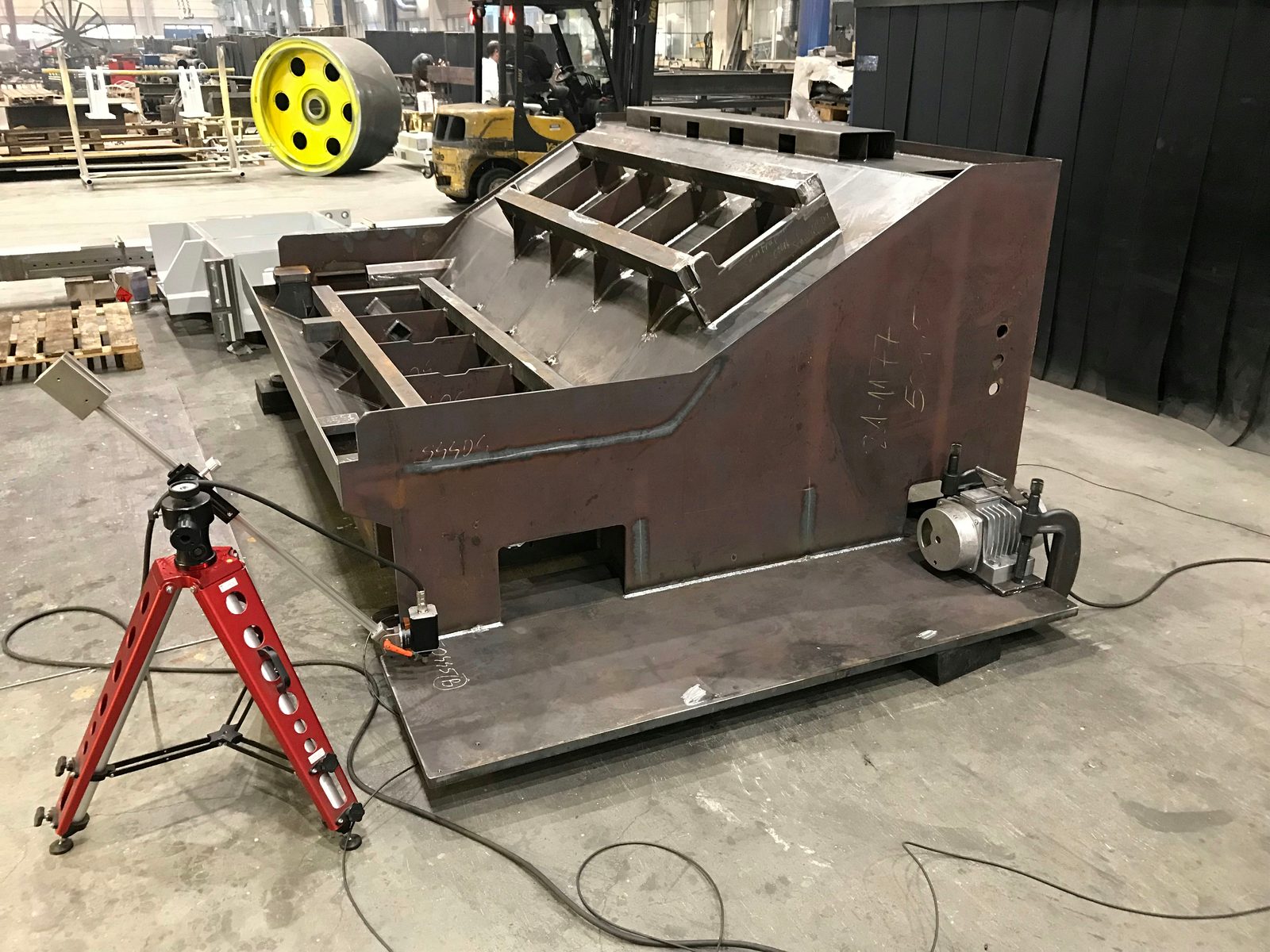

Vibrační odstranění napětí využívá rezonanční kmitání k přerozdělení zbytkových napětí ve svařovaných konstrukcích. Obrobek je po definovanou dobu zpracováván na své rezonanční frekvenci s řízenou amplitudou kmitání. Tím se snižují špičky napětí bez tepelné deformace nebo tvorby okují.
VSR je obzvláště vhodné pro velké svařované konstrukce, které se nevejdou do pece, nebo u nichž by tepelné zpracování vedlo k odchylkám rozměrů. Zpracování lze provést v provozu nebo přímo ve výrobě – s minimální náročností na manipulaci s těžkými díly.
Cílem ošetření VSR je zlepšená tvarová stabilita a menší deformace při následném obrábění.
VSR je obzvláště hospodárné pro velkoformátové svařované konstrukce, které kvůli svým rozměrům nelze tepelně zpracovávat v pecích. Postup funguje nezávisle na velikosti dílu a materiálu – použitelný pro ocel, Hardox, nerezovou ocel a jemnozrnnou konstrukční ocel.
Proces VSR je kompletně dokumentován: diagramy frekvence a amplitudy ukazují průběh rezonance během ošetření. Dokumentace slouží jako doklad o procesu vůči zákazníkům nebo kontrolním orgánům.
VSR je v Bock dostupné jako kooperační služba – i pro díly dodané zákazníkem z externí výroby. Díly vyrobené v Lorchu se po svařování přímo integrují do procesu VSR, dříve než začne obrábění nebo konečná montáž.
Vibračním odstraněním napětí lze výrobní náklady oproti žíhání ke snížení napětí v peci výrazně snížit. Krátké doby zpracování, žádné okuje a možnost zpracování v rámci podniku citelně snižují náklady a logistickou náročnost.
Vhodné díly pro vibrační odstranění napětí
VSR je vhodné pro svařované konstrukce a ocelové díly:
- Těžké svařované rámy a základní konstrukce
- Lože strojů a rámy lisů pro strojírenství
- Velké příruby, kroužky a nosné konstrukce
- Díly, které se po svaření přesně obrábějí
- Konstrukce, u nichž žíhání v peci není možné kvůli velikosti
VSR je dostupné jako samostatná služba nebo v kombinaci s vlastní svařovací a obráběcí výrobou.
Typické aplikace
Vibrační odstranění napětí se používá napříč obory:
- Konstrukce jeřábů a zdvihacích zařízení
- Podvozky vozidel a přívěsů
- Průmyslové stojany a nosné konstrukce
- Rámy velkých lisů a konstrukce nástrojů
- Předzpracování před přesným obráběním svařovaných dílů
Díly ošetřené vibrováním ke snížení napětí lze přímo dále zpracovávat v přesném CNC obrábění ve stejném provozu. Přímé předání po ošetření VSR bez externí logistiky je zásadní výhodou integrované výroby v Lorchu. VSR je obzvláště vhodné pro svařované konstrukce a těžké ocelové díly, u nichž zpracování v peci kvůli rozměrům není logisticky ani ekonomicky smysluplné. Doklad o odstranění napětí je dokumentován protokoly frekvence a amplitudy a lze jej předložit jako doklad kvality vůči zákazníkům nebo kontrolním orgánům. Kooperační služba je dostupná i pro díly dodané zákazníkem.
Vibrační odstranění napětí v Bock – vaše výhody
Bock Maschinenbau nabízí vibrační odstranění napětí jako integrovaný krok výrobního a kvalitativního procesu:
- Pec není potřeba
- VSR funguje bez tepelného zpracování – žádné okuje, žádná tepelná deformace.
- Cenově výhodná alternativa
- Výrazně nižší náklady a kratší průběžná doba než u žíhání ke snížení napětí.
- Vhodné pro velké díly
- Žádné omezení velikosti kapacitou pece – i pro nadrozměrné konstrukce.
- Zlepšená tvarová stabilita
- Snižuje riziko rozměrových odchylek způsobených napětím při následném obrábění.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovanými protokoly o zpracování.
Svařovací provozy a firmy ocelových konstrukcí z okresu Ostalbkreis, regionu Stuttgartu a regionu DACH si u nás v Lorch nechávají vibračně odstraňovat pnutí svých sestav – bez dlouhé přepravy do žíhací pece.
Časté dotazy k vibračnímu odstranění napětí
Co je vibrační odstranění napětí (vibrační snižování pnutí)?
Vibrační odstranění napětí (VSR) je metoda, která snižuje špičky zbytkových napětí ve svařovaných konstrukcích mechanicky pomocí rezonančního kmitání, bez tepla. Obrobek se po definovanou dobu budí na své rezonanční frekvenci s řízenou amplitudou; tepelná deformace ani tvorba okují přitom nevznikají.
Pro jaké díly je vibrační odstranění napětí vhodné?
Vibrační odstranění napětí je vhodné pro velké svařované konstrukce, které se nevejdou do pece nebo u nichž by tepelné zpracování vedlo k rozměrovým odchylkám – například svařované rámy, lože strojů, rámy lisů, velké příruby, kroužky a nosné konstrukce. Metodu lze použít pro ocel, Hardox, nerezovou ocel a jemnozrnnou konstrukční ocel.
Jak se vibrační odstranění napětí dokumentuje?
Každé ošetření VSR se protokoluje: diagramy frekvence a amplitudy zaznamenávají posun rezonance během ošetření. Protokoly lze předložit zákazníkům nebo kontrolním orgánům jako doklad o procesu.
Ve kterém místě výrobního postupu se provádí vibrační odstranění napětí?
Po svařování a před obráběním nebo konečnou montáží. Díly vyrobené v Lorchu se přímo po svařování začleňují do procesu VSR a následně se ve stejném provozu přesně obrábějí. Cílem je menší deformace při následném úběru materiálu.
Nabízí se vibrační odstranění napětí i pro díly z externí výroby?
Ano. Vibrační odstranění napětí je u Bock k dispozici jako kooperační služba i pro díly dodané zákazníkem z externí výroby – jako samostatná služba nebo v kombinaci s interní svařovací a obráběcí výrobou.
Kontakt
Poptat vibrační odstranění napětí
Uveďte nám rozměry, hmotnost, materiál a následující výrobní operaci. Odstraňujeme napětí jak u dílů dodaných zákazníkem z cizí výroby, tak u svařovaných konstrukcí z naší vlastní výroby.
