CNC plazmové řezání do 60 mm – ocel, nerezová ocel a otěruvzdorná ocel
Ekonomické plazmové řezání oceli, nerezové oceli a otěruvzdorné oceli od 8 do 60 mm – na velkém formátu s automatickým zkosením, bez minimálního množství a přímou obrobou v Lorchi, Německo.
8 – 60 mm tloušťky
Ekonomické pro tloušťky od 8 do 60 mm – rychlejší než autogenní řezání, přesnější pro nerez a speciální oceli.
Formát 20 000 × 3 500 mm
Velkoplošné plechy řezané v jednom průchodu – bez dělicích řezů, bez přepolohování.
Zkosení ±45°
Automatické zkosení přímo na řezací hlavě – příprava svarového spoje bez sekundárních operací.
Ocel · Nerez · Otěruvzdorná
Konstrukční ocel, nerezová ocel, otěruvzdorná ocel a jemnozrnná do S1100 – všechny klíčové materiály z jednoho stroje.
Přímé další zpracování
Svařování, CNC obrábění, tryskání a lakování bez externích rozhraní v Lorchi.
Zakázková výroba bez minim
Jednotlivé díly, prototypy a sériové díly se vyrábějí stejně podle výkresu.
CNC plazmové řezání – postup a kapacita
Při CNC plazmovém řezání je elektrický oblouk veden ionizovaným plynem, který odděluje obrobek. Postup je obzvlášť hospodárný pro tloušťky plechu do 60 mm a je vhodný pro ocel, nerezovou ocel a otěruvzdorné oceli.

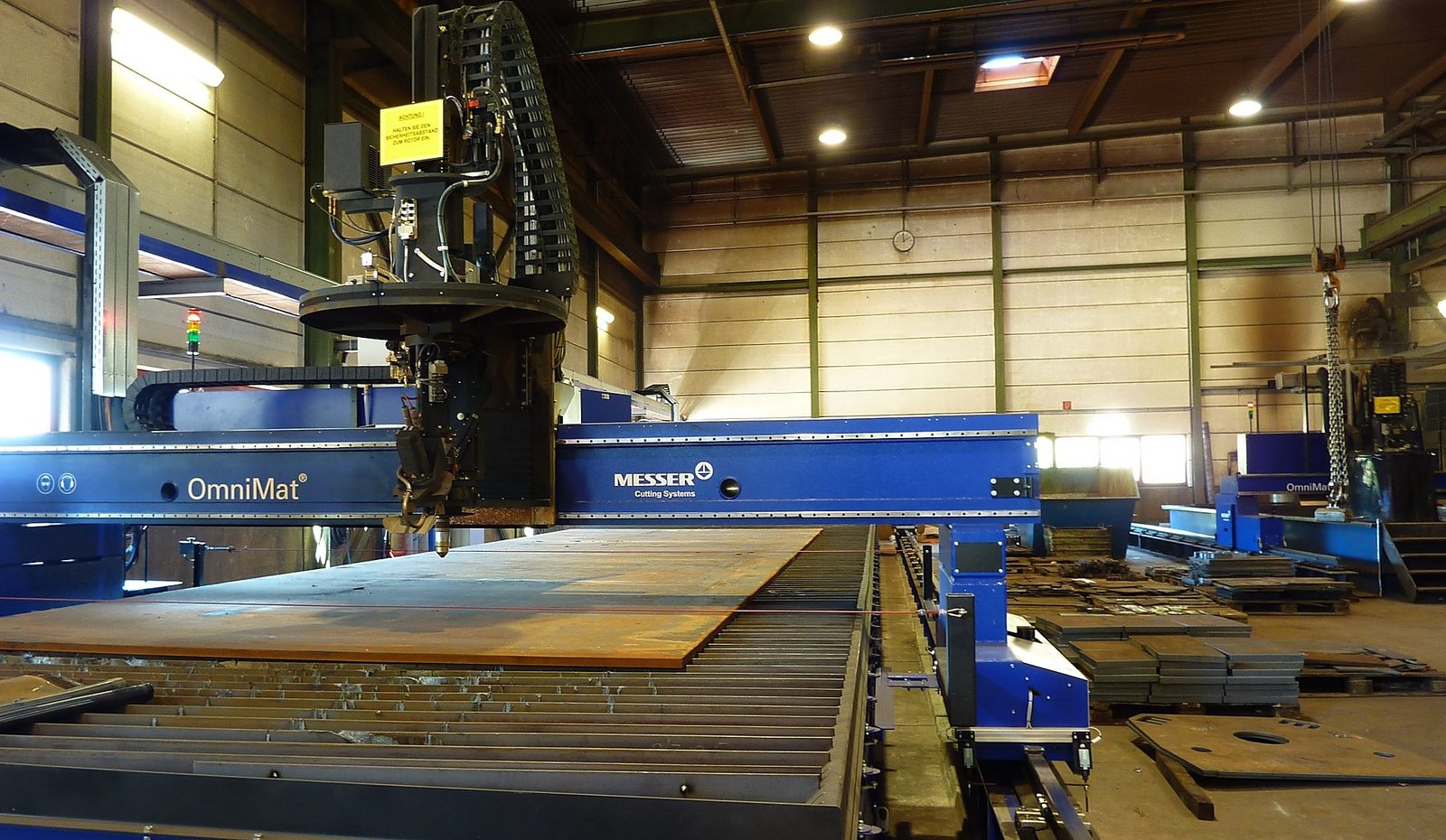

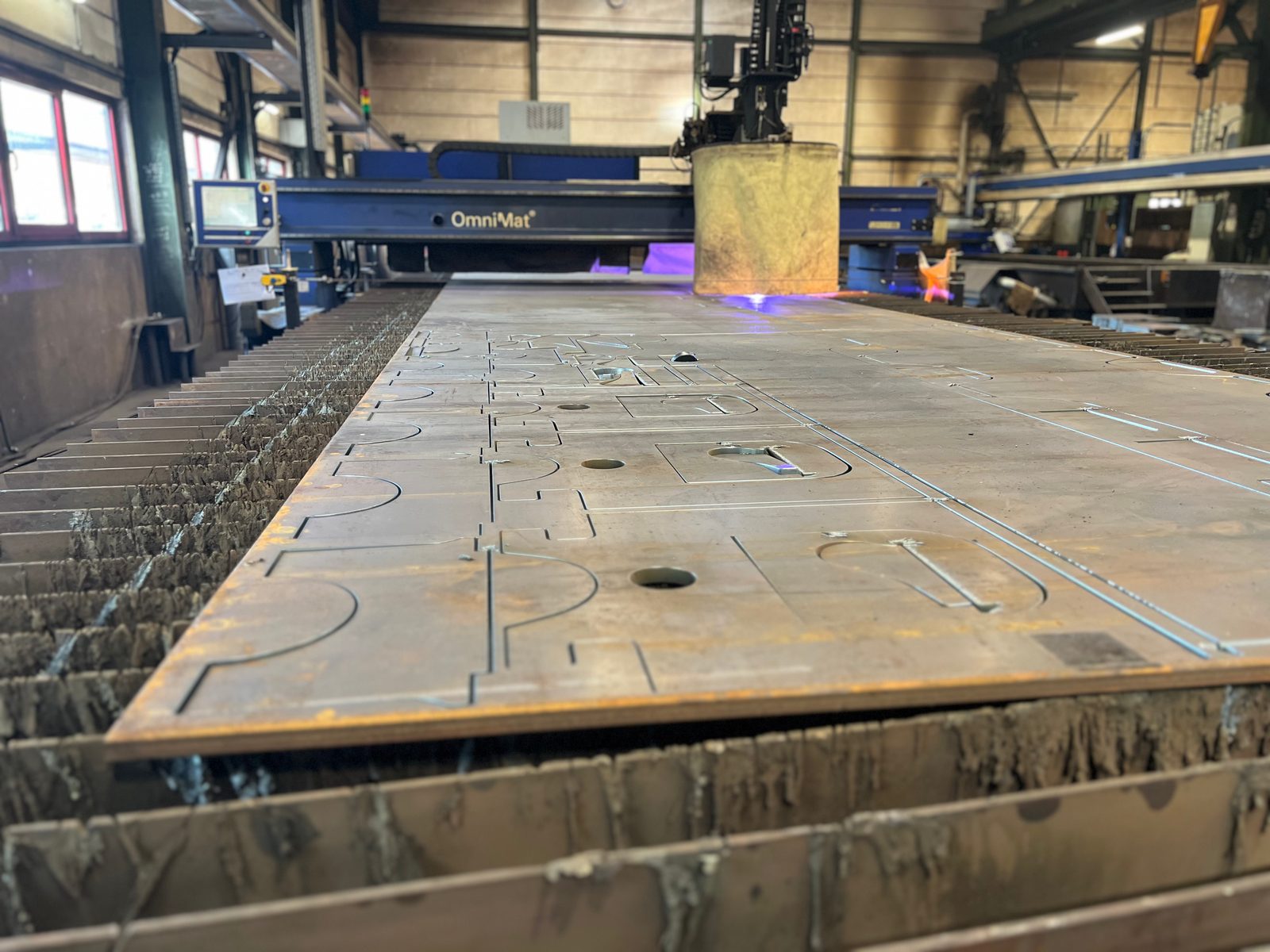

Zařízení Messer OmniMat s plazmovou jednotkou HPR-400 pojíždí na formátu 20 000 × 3 500 mm. Automatický úkos až ±45° umožňuje přípravu svarového spoje v jediném pracovním kroku – bez dodatečného obrábění.
CNC plazmově řezané díly se vyrábějí podle výkresu. Zakázková výroba v Lorchu zahrnuje jednotlivé díly a malé série bez minimálního množství.
CNC plazmové řezy se vyrábějí podle výkresu a zadaných tolerancí. Přesnost řezu umožňuje přímé další zpracování bez náročného dodatečného obrábění. Pro svarové spoje se úkosový řez automaticky integruje do jediného pracovního kroku – až ±45°.
Při plazmovém řezání nerezové oceli se náběhové barvy minimalizují přizpůsobeným vedením plynu a řeznými parametry. Zakázková výroba zahrnuje i sériové výřezy pro opakující se díly v malých a velkých sériích.
Po řezání lze díly přímo dále zpracovávat ve výrobě svařovaných sestav, CNC obrábění a povrchové úpravě – vše ve stejném provozu v Lorchu. Zajištění kvality probíhá podle DIN EN ISO 9001:2015 s dokumentovanou sledovatelností.
Údaje stroje
| Stroj | Formát | Tloušťka řezu | Úkosový řez |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Systém plazmového řezání | 20 000 × 3 500 mm | až 60 mm | ±45° |
| Zinser 4125 · Systém podvodního plazmového řezání | 8 000 × 2 500 mm | až 30 mm | ±40° |
Materiály pro CNC plazmové řezání
CNC plazmové řezání je vhodné pro oceli a speciální oceli:
- Konstrukční ocel S235, S355 – 3 mm až 60 mm
- Jemnozrnná ocel do S1100 – vysokopevnostní
- Hardox 400 / 500 – do 60 mm
- Nerezová ocel 1.4301, 1.4571 – korozivzdorná
- XAR 400 a ostatní otěruvzdorné oceli
Pro konstrukční, jemnozrnnou a otěruvzdornou ocel nad 60 mm je vhodnějším postupem řezání plamenem.
Typické aplikace CNC plazmového řezání
CNC plazmové řezání u společnosti Bock se používá pro:
- Přesné výřezy pro svařované sestavy a ocelové konstrukce
- Stojinové plechy, žebra a uložení pro vozidla a nosné systémy jeřábů
- Díly z nerezové oceli pro výrobu zařízení a nádob
- Úkosové řezy jako přípravu svarového spoje až ±45°
- Otěruvzdorné díly pro zemní stroje
Řezané díly lze ve stejném provozu svařovat, obrábět, pískovat a lakovat. CNC plazmové řezání je u společnosti Bock integrováno do uceleného výrobního řetězce: řezané díly se přímo předávají do výroby svařovaných sestav, následně se CNC obrábějí, pískují a lakují podle specifikace zákazníka. Pro řezy v nerezové oceli jsou k dispozici parametry postupu, které minimalizují náběhové barvy a oxidaci. Zakázková výroba zahrnuje jednotlivé díly a malé série i sériové výřezy bez minimálního množství. Dokumentace kvality podle DIN EN ISO 9001:2015 s úplnou sledovatelností materiálu je k dispozici. Na přání jsou možné úkosové řezy až ±45° v jediném pracovním kroku. Krátké reakční doby díky přímému přístupu k vlastnímu skladu materiálu pro ocel, nerezovou ocel a otěruvzdornou ocel. Zakázková výroba bez minimálního množství.
CNC plazmové řezání u společnosti Bock – vaše výhody
Bock Maschinenbau provozuje CNC plazmové řezání jako součást uceleného výrobního procesu:
- Formát 20 000 × 3 500 mm
- Velkoformátové desky se obrábějí v jednom průchodu.
- Tloušťky stěny do 60 mm
- Hospodárné pro ocel, nerezovou ocel a otěruvzdornou ocel do 60 mm.
- Úkos ±45°
- Automatická příprava svarového spoje – šetří dodatečné obrábění.
- Zakázková výroba bez minimálního množství
- Vyrábějí se jednotlivé díly, prototypy a sériové díly.
- DIN EN ISO 9001:2015
- Systém řízení kvality s dokumentovaným vedením materiálu.
Zámečnictví a výrobci kovů a strojů z regionu Stuttgartu a regionu DACH si u nás v Lorch nechávají plazmou řezat plechy a úkosy – i nerezovou ocel a otěruvzdornou ocel.
Časté dotazy k CNC plazmovému řezání
Řeže se plazmou i nerezová ocel a jak se omezují náběhové barvy na řezné hraně?
Ano, nerezová ocel se CNC plazmovým řezáním řeže do 60 mm. Parametry postupu a vedení ochranného plynu minimalizují náběhové barvy a oxidaci na řezné hraně.
Jak funguje CNC plazmové řezání?
Při CNC plazmovém řezání je elektrický oblouk veden ionizovaným plynem, který dělí obrobek. U Bock k tomu řeže zařízení Messer OmniMat s plazmovou jednotkou HPR-400 na formátu 20 000 × 3 500 mm podle výkresu.
Do jaké tloušťky plechu se ocel a otěruvzdorná ocel řežou plazmou?
Do 60 mm – konstrukční ocel, jemnozrnná konstrukční ocel do S1100, nerezová ocel a otěruvzdorné oceli jako XAR 400. Konstrukční, jemnozrnná a otěruvzdorná ocel s tloušťkou stěny nad 60 mm se řeže autogenně plamenem, do 200 mm.

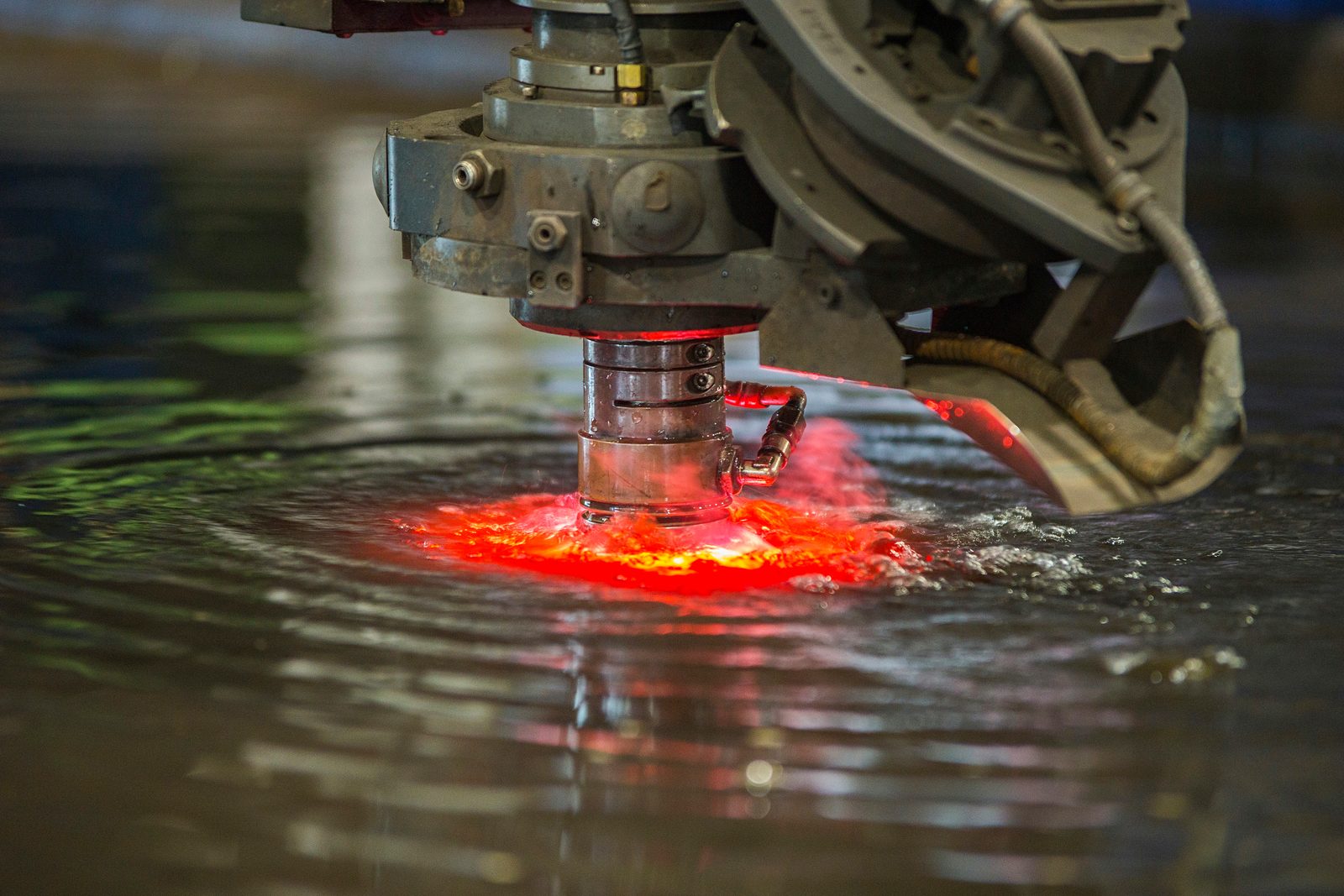

Řeže se plazmou i pod vodou?

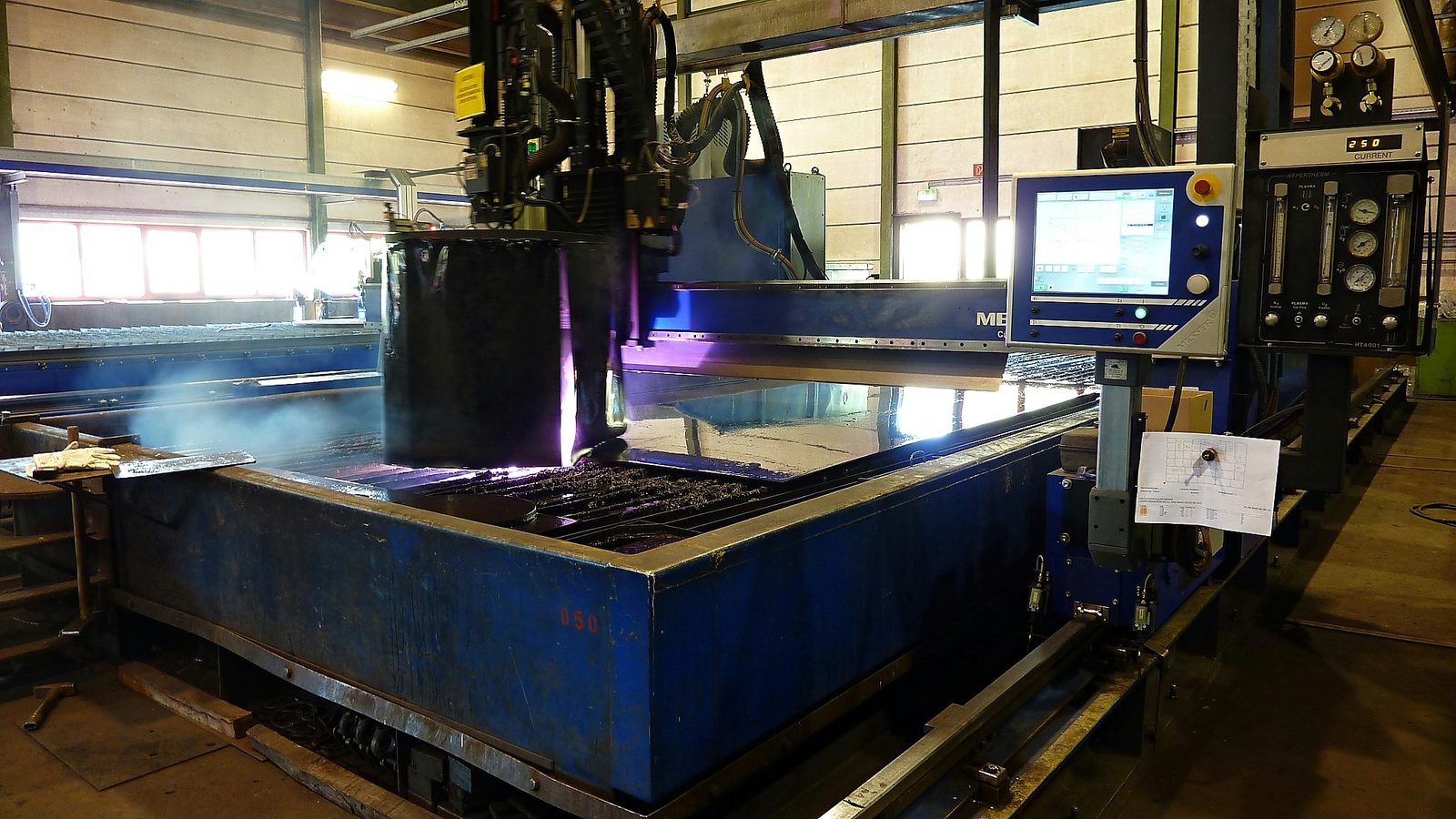

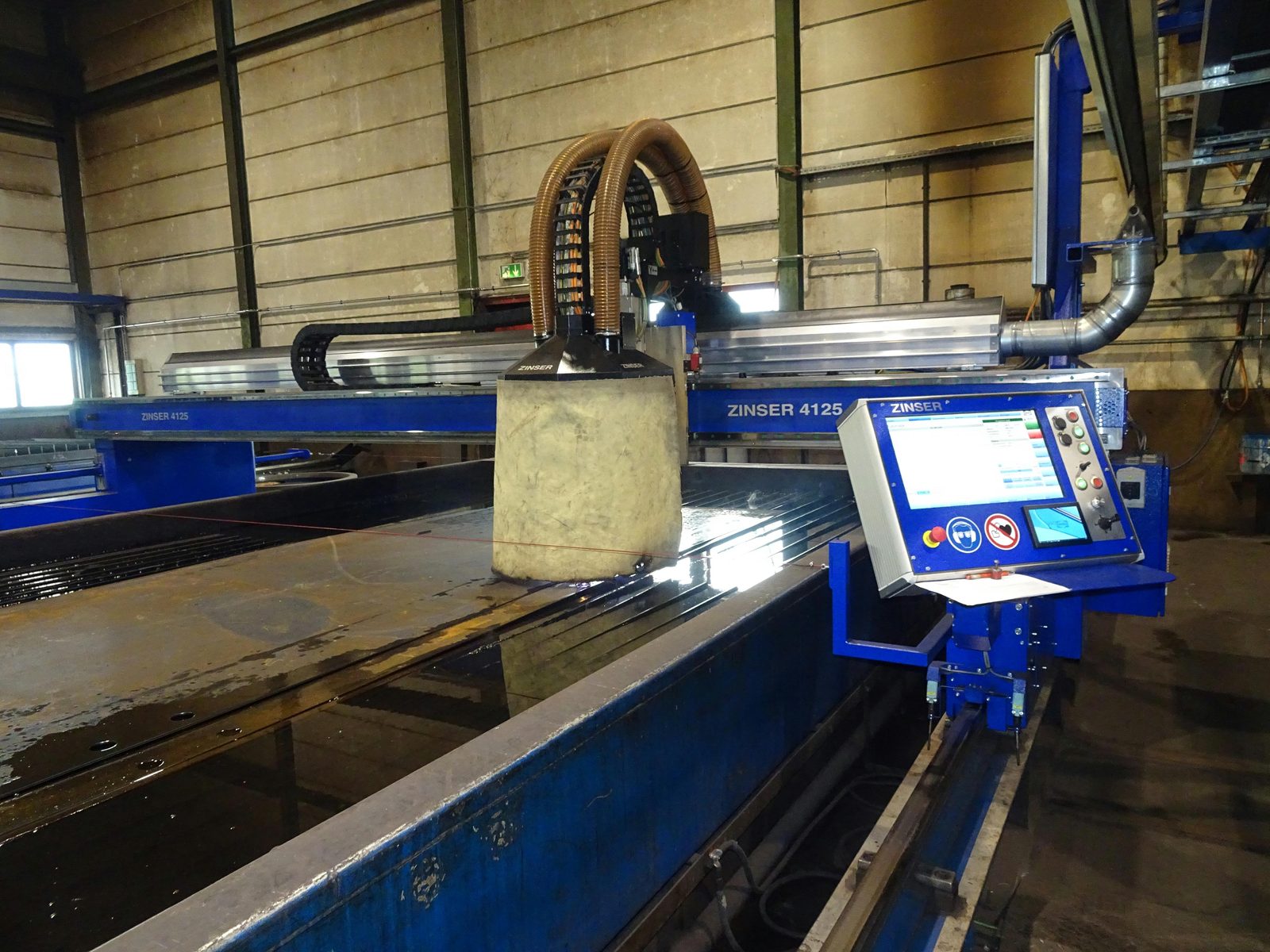

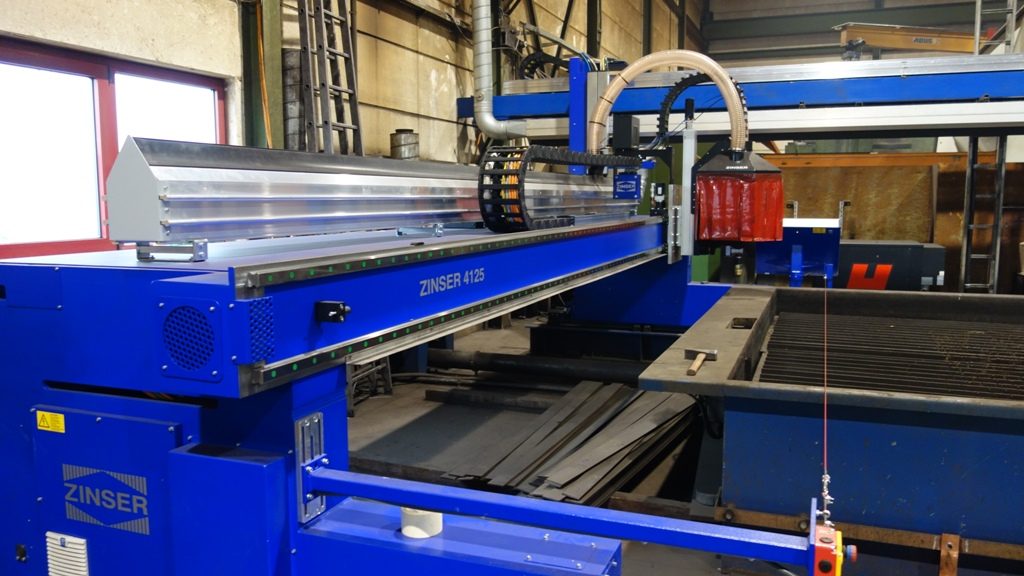

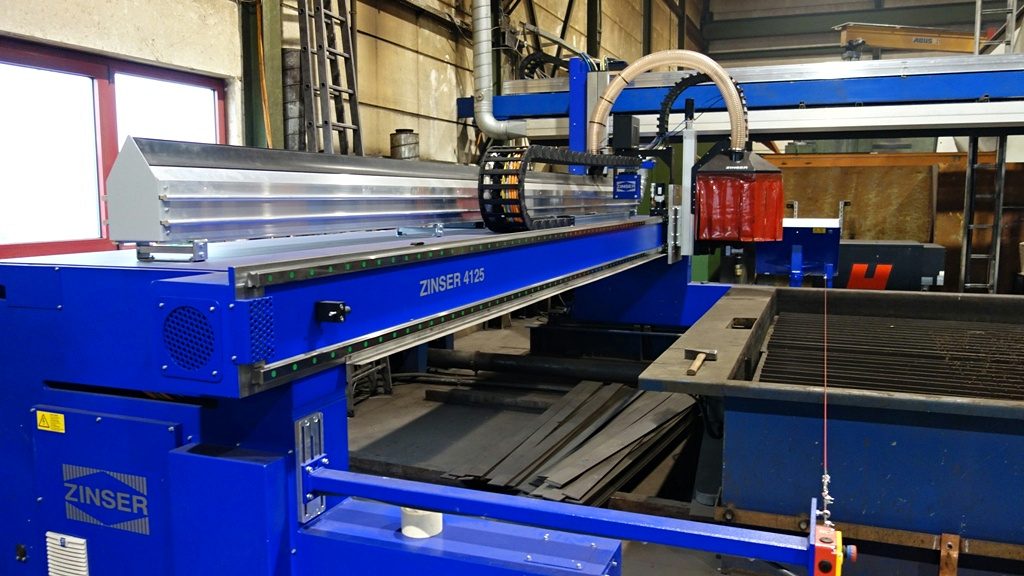

Ano. Vedle zařízení Messer OmniMat je k dispozici Zinser 4125 jako zařízení pro plazmové řezání pod vodou: formát 8 000 × 2 500 mm, tloušťka řezu do 30 mm, úkosový řez do ±40°.
Podle čeho se řídí kvalita řezu při plazmovém řezání?
Podle výkresu a zadaných tolerancí: podle nich se CNC plazmové řezy vyrábějí tak, aby díly bylo možné dále zpracovávat bez náročného dodatečného obrábění. Úkosy pro svarové spoje do ±45° řeže zařízení Messer OmniMat automaticky v tomtéž pracovním kroku.
Kontakt
Poptávka CNC plazmového řezání
Zašlete nám DXF nebo výkres, materiál a počet kusů – ocel, nerezovou ocel nebo otěruvzdornou ocel. Přířezy dodáme samostatně, nebo je u nás ve firmě zpracujeme do hotové sestavy.
