Plamenové rovnání – tepelné rovnání svařovaných konstrukcí a velkých dílů
Korigujte svařovací deformace a rozměrové odchylky na velkých dílech do 50 t – tepelné plamenové rovnání šetrné k materiálu, bez úběru materiálu, jako kooperační služba v Lorchu.
Rovnání bez úběru materiálu
Tepelné rovnání obnovuje rozměrovou přesnost – aniž by se odebírala podstata materiálu nebo znovu svařovalo.
I těžké díly do 50 t
Rovnání přímo na jeřábovém systému 2×25 t – bez omezení velikosti pecemi nebo přípravky.
Vedení teploty šetrné k materiálu
Kontrolovaný ohřev omezený podle materiálu – i u zušlechtěných a vysokopevnostních ocelí do S1100.
Z jedné ruky
Svařování dle DIN EN 1090-2 EXC3, plamenové rovnání a obrábění na jednom místě v Lorchu.
DIN EN ISO 9001:2015
Systém managementu kvality s dokumentovanými výrobními procesy.
Plamenové rovnání – postup a princip účinku

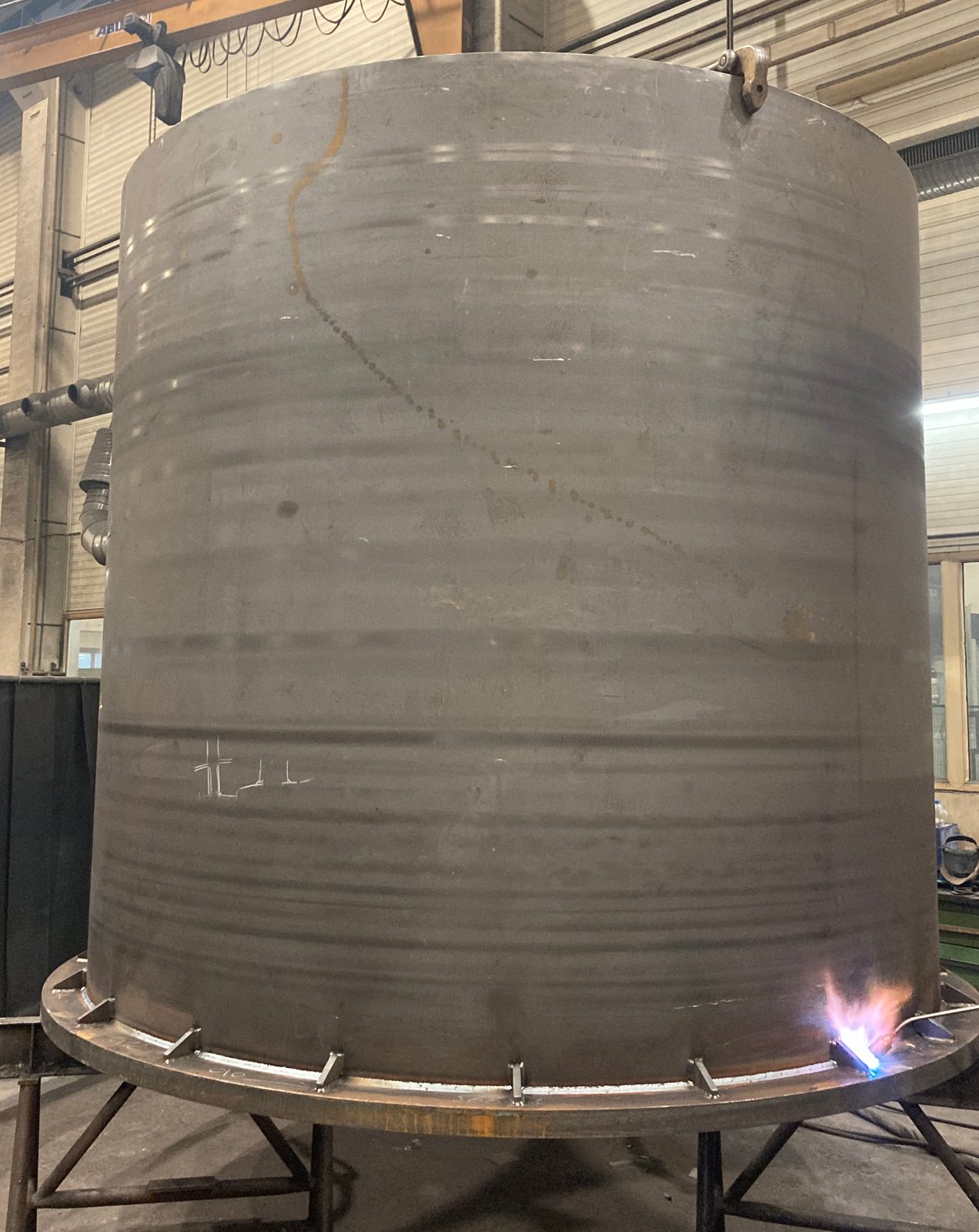

Při plamenovém rovnání se materiál místně omezeně rychle ohřeje hořákem. Okolní studená struktura brání tepelné roztažnosti – ohřáté pole je stlačeno. Při ochlazování se stlačená oblast smršťuje a cíleně rovná díl do požadovaného tvaru. Tak lze korigovat svařovací deformaci a zbytková napětí, aniž by se odebíral materiál nebo znovu svařovalo.
Pomocí tepelných obrazců – bodu, čáry nebo klínu – řídí uživatel směr a velikost smrštění. Zkušenost a kontrolované vedení teploty jsou rozhodující – zejména u zušlechtěných a vysokopevnostních ocelí, jejichž přípustná teplota rovnání závisí na materiálu.
Plamenové rovnání doplňuje vibrační odstranění napětí. Zatímco vibrační odstranění napětí (VSR) snižuje zbytková napětí, plamenové rovnání koriguje viditelnou deformaci. V kombinaci zůstává díl trvale rozměrově stabilní – ideální příprava pro následné přesné obrábění.
Jako kooperační službu provádíme plamenové rovnání i na dílech dodaných zákazníkem z externí výroby. Svařované konstrukce vyrobené v Lorchu se rovnají přímo po svaření, dříve než jdou do obrábění nebo konečné montáže – bez externí logistiky a bez ztráty na rozhraní.
Vhodné díly pro plamenové rovnání
Plamenové rovnání je vhodné pro svařované konstrukce a ocelové díly s tepelnou deformací:
- Zdeformované svařované rámy a základní konstrukce
- Velké plechy a plechová pole s vyboulením nebo zvlněním
- Nosníky, profily a svařované skříňové konstrukce
- Lože strojů a rámy před přesným obráběním
- Díly z oceli, Hardox, nerezové oceli a jemnozrnné konstrukční oceli až S1100
Plamenové rovnání je dostupné jako samostatná služba nebo v kombinaci s vlastní svařovací a obráběcí výrobou.
Typické aplikace
Plamenové rovnání se ve výrobě těžkých dílů používá napříč obory:
- Korekce deformace po svaření velkých ocelových konstrukcí
- Rovnání komponent jeřábů, zdvihacích zařízení a strojních celků
- Korekce rovinnosti na plechách a svařovaných deskách
- Rozměrová přesnost rámů a stojanů před obráběním
- Dorovnání dílů po přepravě nebo obrábění
Vyrovnané díly se přímo přesně obrábějí ve stejném provozu – bez externí logistiky a bez ztráty na rozhraní. Těžké díly až 50 t přemisťujeme pomocí vlastního jeřábového systému 2×25 t.
Plamenové rovnání u Bock – vaše výhody
Bock Maschinenbau nabízí plamenové rovnání jako integrovaný krok výrobního a kvalitativního procesu:
- Korekce deformace bez úběru materiálu
- Tepelné rovnání obnovuje rozměrovou přesnost, aniž by se odebírala podstata materiálu nebo znovu svařovalo.
- Také pro těžké díly až 50 t
- Rovnání přímo na jeřábovém systému 2×25 t – bez omezení velikosti pecemi nebo přípravky.
- Vedení teploty šetrné k materiálu
- Kontrolovaný ohřev s teplotní mezí závislou na materiálu – i u zušlechtěných a vysokopevnostních ocelí.
- Z jedné ruky
- Svařování podle DIN EN 1090-2 EXC3, plamenové rovnání a obrábění na jednom místě v Lorchu.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovanými výrobními procesy.
Výrobci ocelových konstrukcí a kovovýrobní provozy z regionu Stuttgartu a regionu DACH si u nás v Lorch nechávají přesně rovnat plamenem deformované svařované konstrukce.
Časté dotazy k plamenovému rovnání
Jak funguje plamenové rovnání?
Při plamenovém rovnání se materiál místně omezeně rychle ohřeje hořákem; okolní studená struktura brání tepelné roztažnosti, ohřáté pole se stlačí a při ochlazování se smrští. Pomocí tepelných obrazců – bodu, čáry nebo klínu – se řídí směr a velikost smrštění, takže se svařovací deformace koriguje bez úběru materiálu a bez opětovného svařování.
Čím se liší plamenové rovnání a vibrační odstranění napětí?
Plamenové rovnání koriguje viditelnou deformaci, vibrační odstranění napětí (VSR) snižuje zbytková napětí. Obě metody se provádějí ve stejném závodě po svařování a před přesným obráběním.
Do jaké hmotnosti kusu se díly rovnají plamenem?
Plamenové rovnání je možné i na těžkých dílech do 50 t. Rovná se přímo na jeřábovém systému 2×25 t, bez omezení velikosti pecemi nebo přípravky.
Rovnají se plamenem i díly dodané zákazníkem?
Ano. Jako kooperační služba se tepelné rovnání provádí i na dílech dodaných zákazníkem z externí výroby. Svařované konstrukce vyrobené v Lorchu se rovnají přímo po svaření, dříve než jdou do obrábění nebo konečné montáže.
Kontakt
Poptat plamenové rovnání
Uveďte nám rozměry, hmotnost a materiál dílu a popište deformaci. Dodané konstrukce rovnáme jako samostatnou službu nebo přímo po svaření v naší výrobě.
