Portálové frézování – Zayer Thera W s pojezdem do 26 m | Zakázková výroba Lorch
Dvě portálové frézky Zayer Thera W s výklopnou frézovací hlavou 30° – pojezd až 26 000 mm pro mimořádně dlouhé a těžké díly do 50 t v jednom upnutí, jako zakázková výroba v Lorchu bez minimálního množství.
Pojezd do 26 000 mm

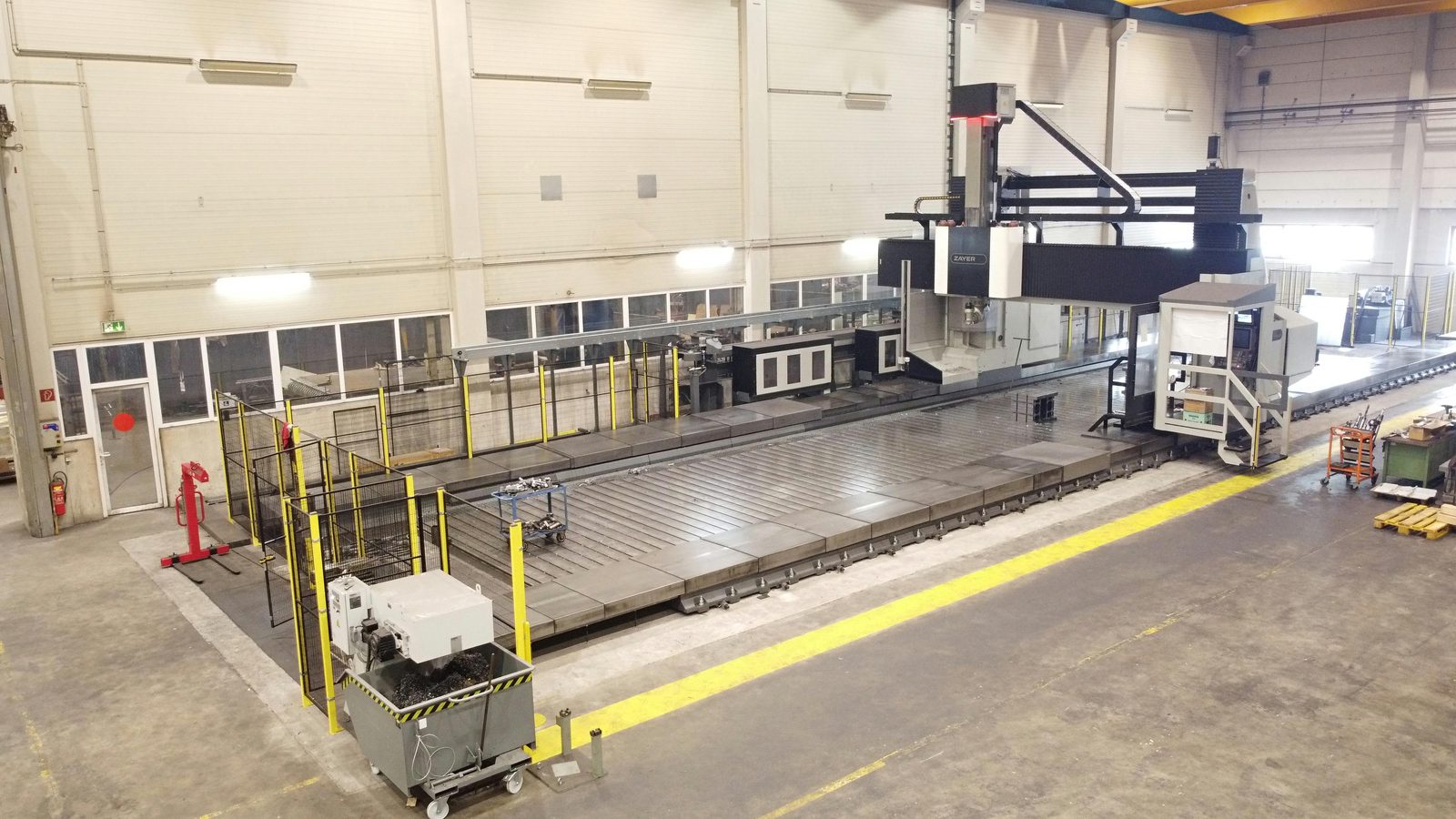

Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. Jeden z největších frézovacích pojezdů v regionu.
Dvě portálové frézky
Thera W 26000 a Thera W 16000 – paralelní kapacita, krátké průběžné doby a dodržování termínů.
Frézovací hlava 30° na 0,001°
Polohovatelná v každé poloze na 0,001° – i složité a obtížně přístupné plochy.
Těžké díly do 50 t
Jeřábový systém 2×25 t a infrastruktura haly pro velkoformátové obrobky.

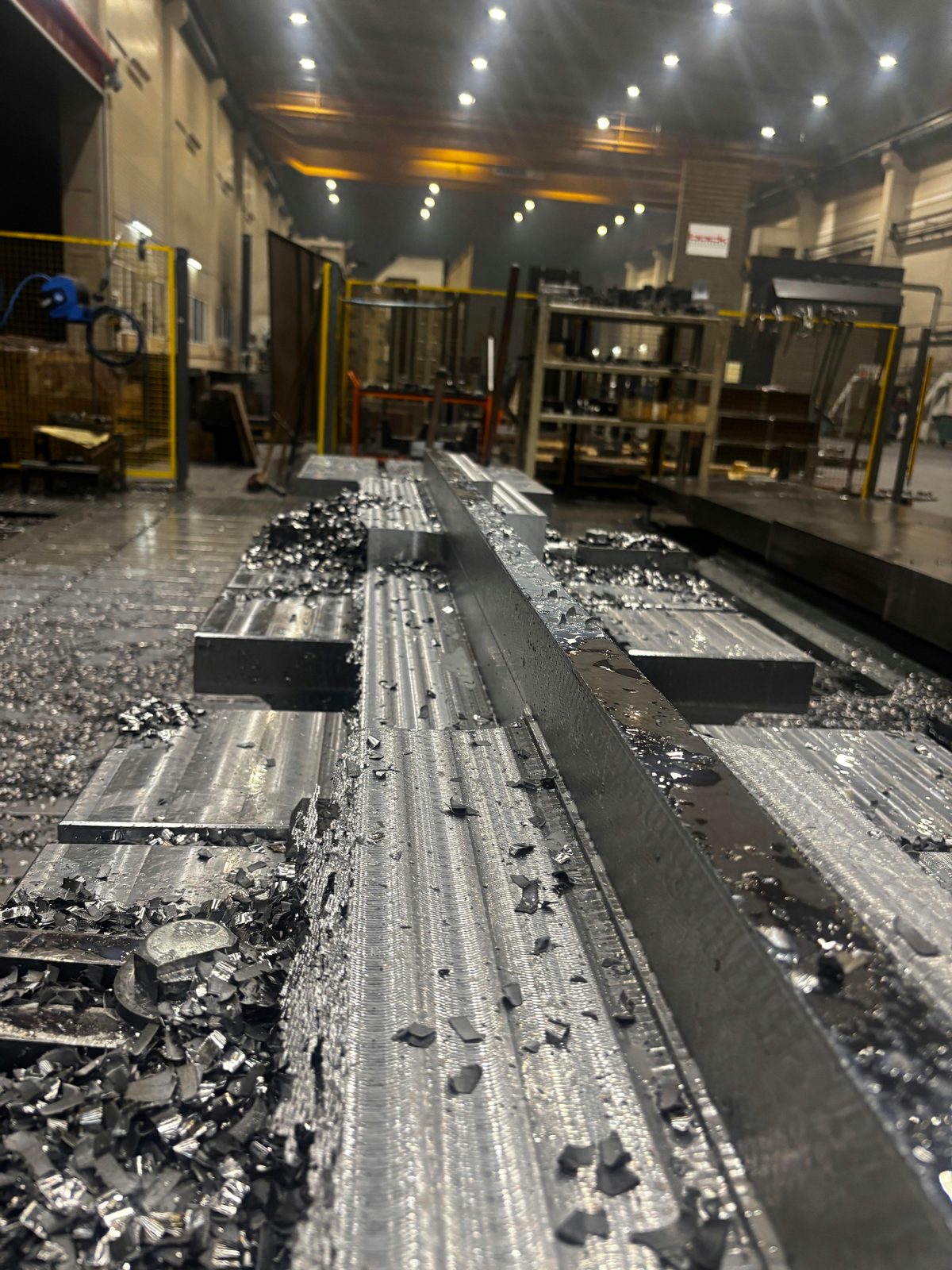

Stůl do 26,5 × 4 m
Velká upínací plocha a tuhá válečková dráha s předpětím – stabilní upnutí bez vibrací.
Ocel · Hardox · nerez
Konstrukční ocel, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571.
Portálové frézování u společnosti Bock – co Zayer Thera W dokáže

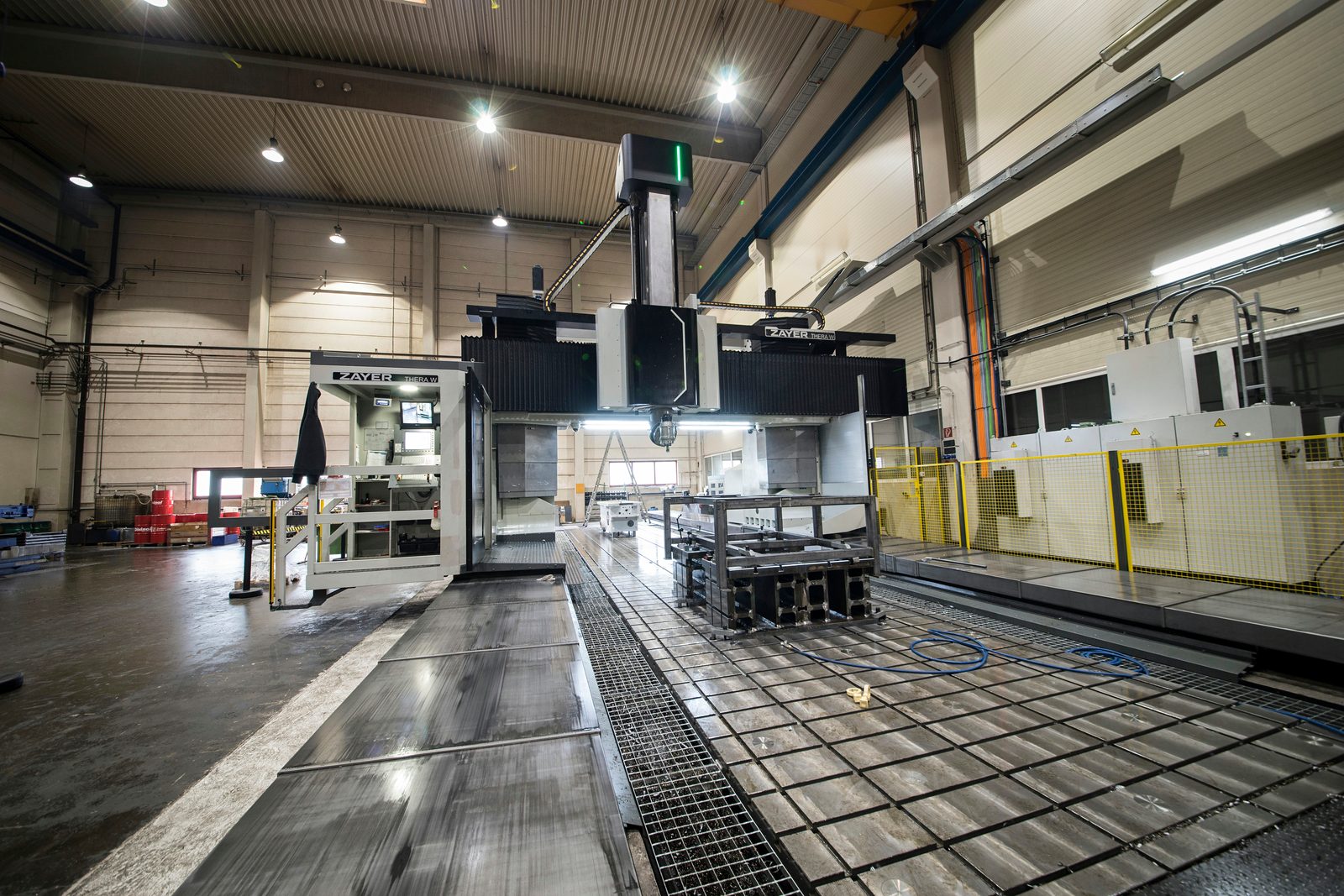

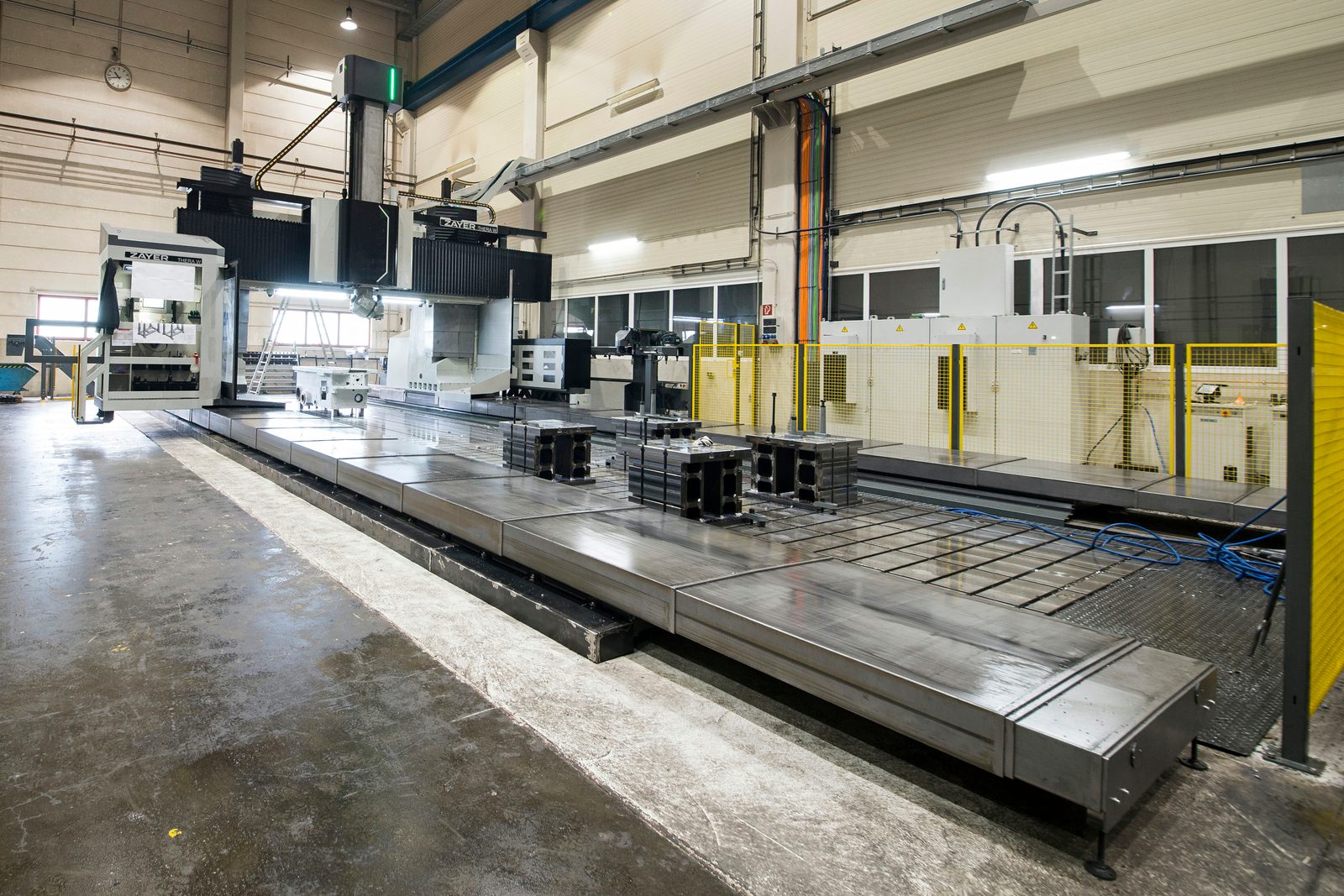

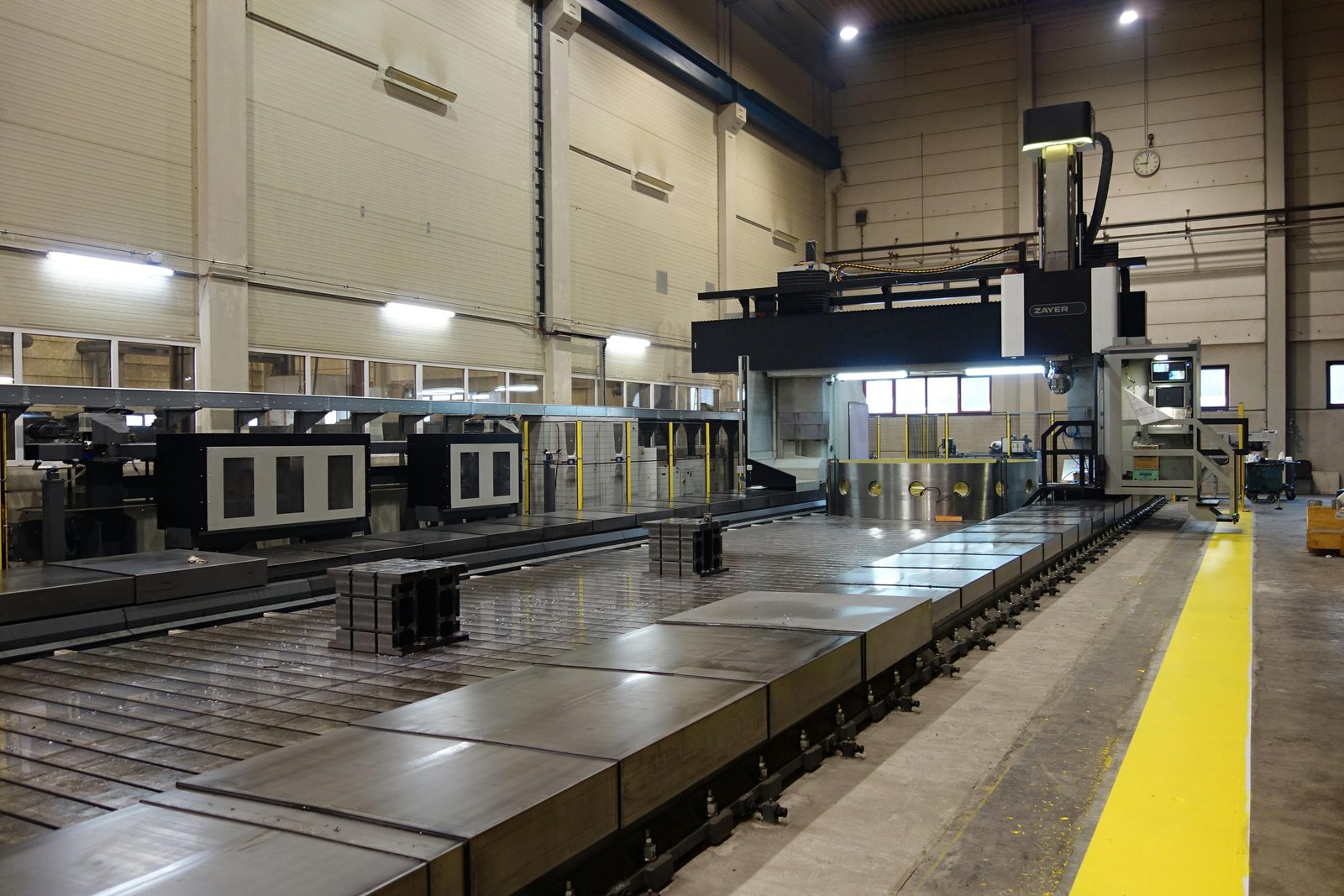

Portálová frézka vede frézovací hlavu v portálu podepřeném na obou stranách – to zajišťuje maximální tuhost pro těžké třískové obrábění velkoformátových dílů. Bock provozuje dvě konstrukčně shodné frézky Zayer Thera W: Thera W 26000 s pojezdem 26 000 mm a Thera W 16000 s pojezdem 16 000 mm.

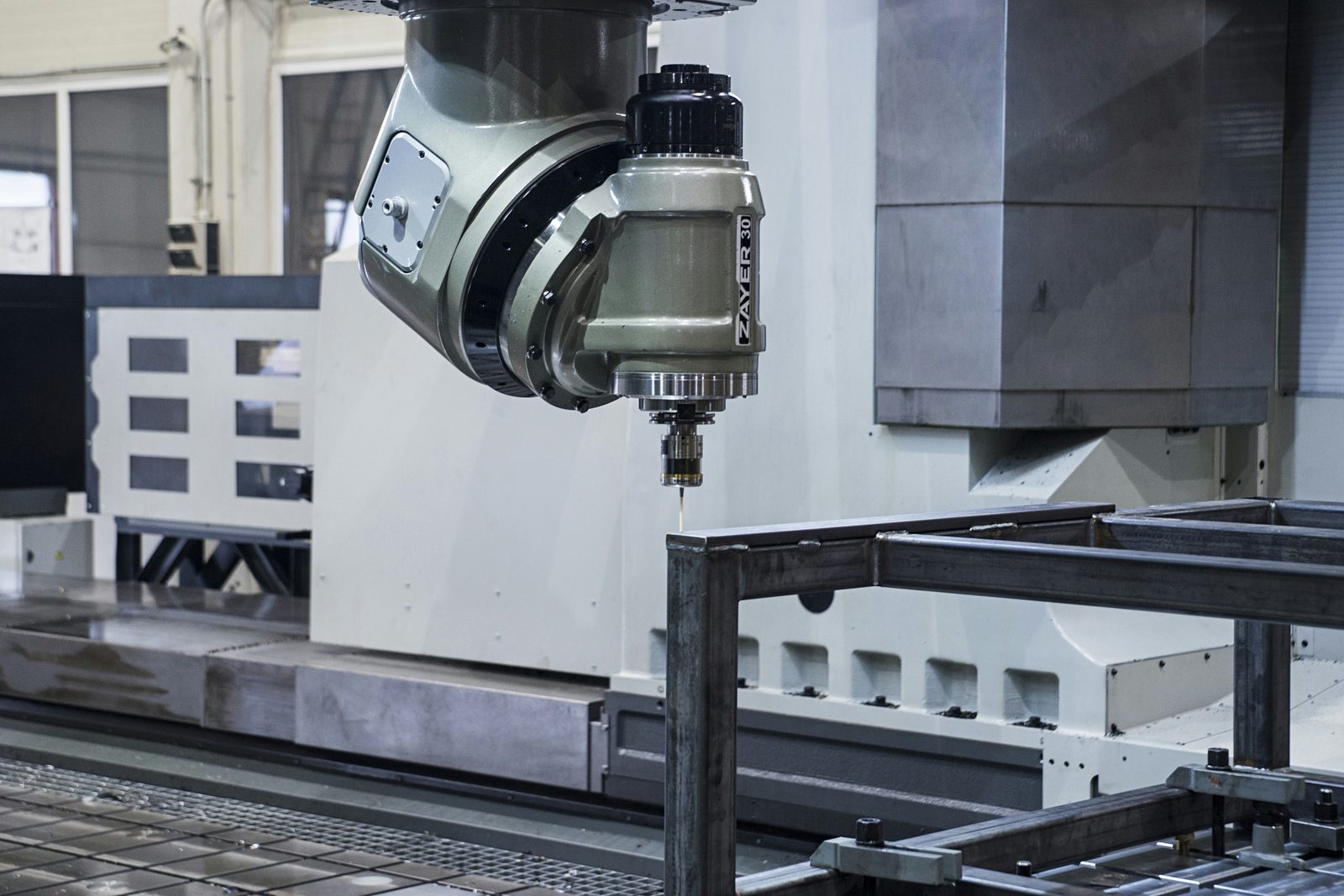

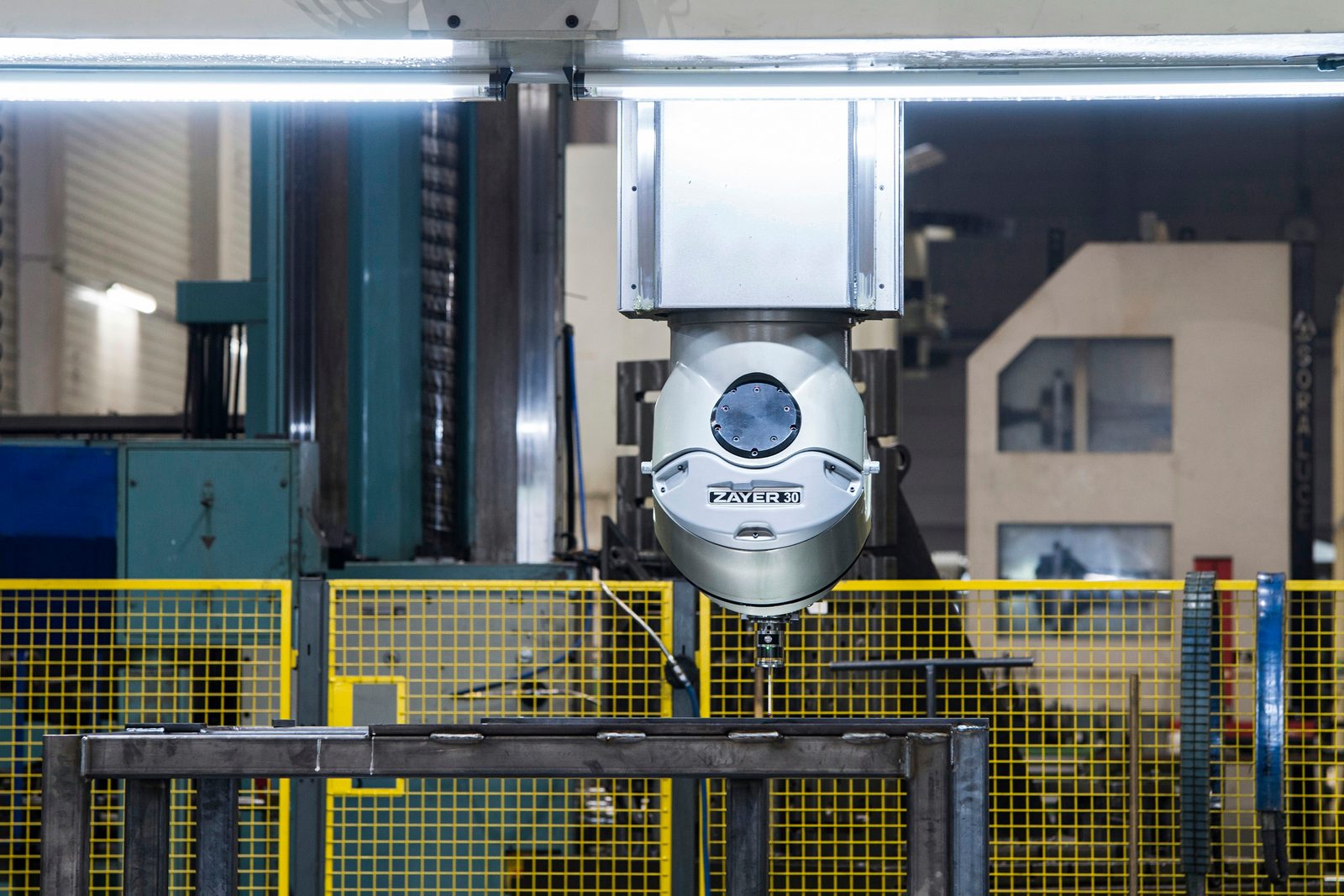

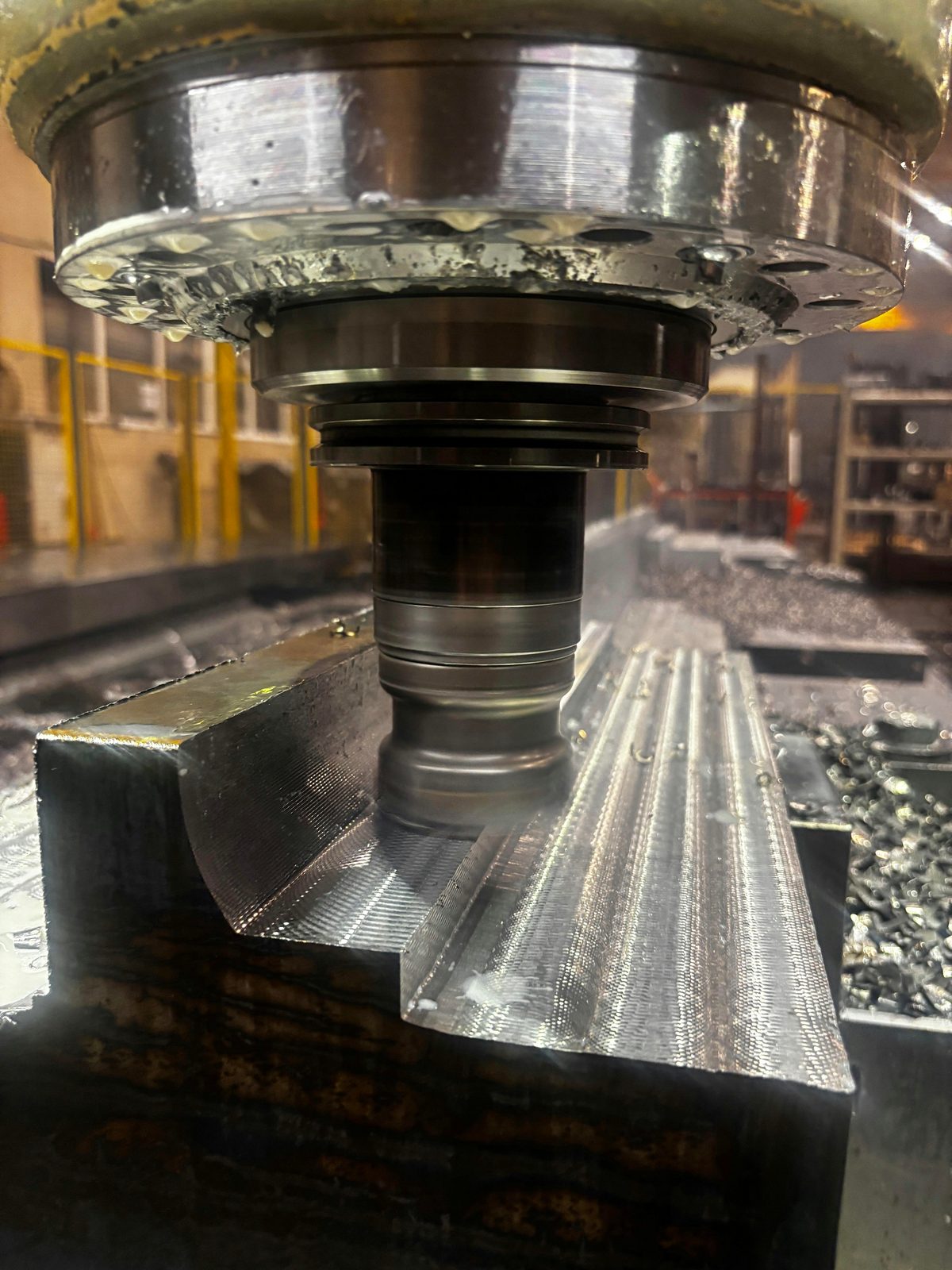

Frézovací hlava 30° je polohovatelná v každé poloze na 0,001° a zpřístupňuje složité, šikmé a obtížně přístupné plochy v jednom upnutí. Stabilní válečková dráha s nastavitelně předepnutými válečkovými botkami zajišťuje vysokou tuhost, a tím vysokou rozměrovou přesnost – i na velmi dlouhých pojezdech.
Dva stroje znamenají skutečnou kapacitu: paralelní výroba několika zakázek, krátké průběžné doby a spolehlivost pro termínově vázané projekty. Programování probíhá podle CAD dat nebo rozměrů z výkresu – jednotlivé díly, prototypy i malé série stejnou měrou, jako zakázková výroba bez minimálního množství.
Jeřábová dráha 2×25 t v závodě umožňuje bezpečné ustavování těžkých obrobků do 50 t. Po portálovém frézování lze díly přímo předat na vyvrtávačku, ke svařování, pískování a lakování – vše v témže provozu v Lorchu, bez externí logistiky mezi obráběcími kroky.
Data strojů – portálové frézky Zayer Thera W
Klíčová data dvou portálových frézek Zayer Thera W v zakázkové výrobě u společnosti Bock:
| Parametr | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Pojezd X (délka) | 26 000 mm | 16 000 mm |
| Pojezd Y (šířka) | 5 000 mm | 4 000 mm |
| Pojezd Z (výška) | 3 250 mm | 2 850 mm |
| Upínací plocha stolu | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Frézovací hlava | 30°, polohovatelná v každé poloze na 0,001° | 30°, polohovatelná v každé poloze na 0,001° |
| Hlavní motor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Řídicí systém | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Vedení | Válečková dráha s nastavitelným předpětím | Válečková dráha s nastavitelným předpětím |
Který stroj bude váš díl obrábět, přiřadíme podle vašich požadavků. Konkrétní proveditelnost a tolerance prověřujeme pro každý projekt na základě vašeho výkresu.
Typické aplikace portálového frézování
Portálové frézky Zayer Thera W u společnosti Bock se používají pro:

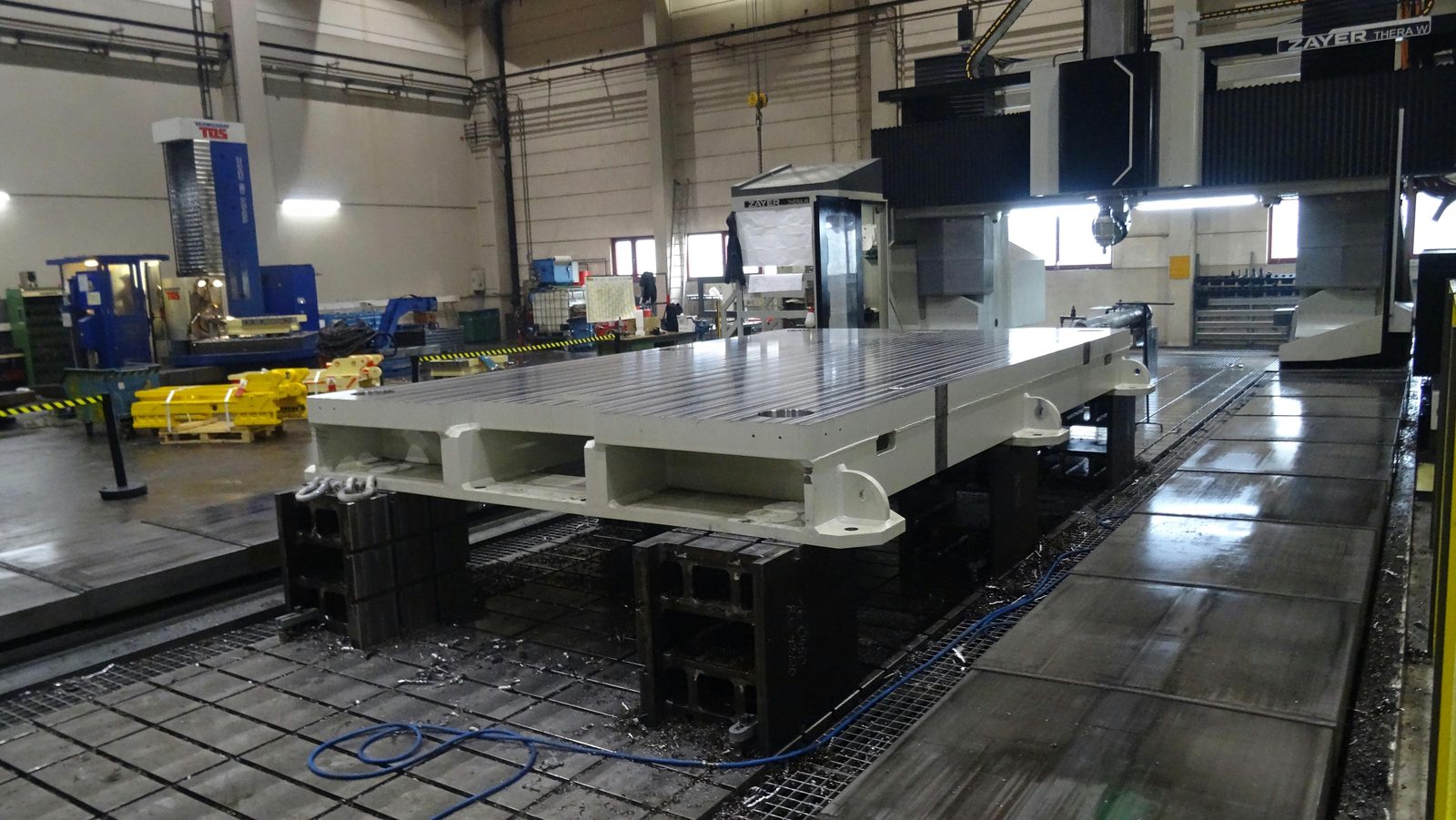

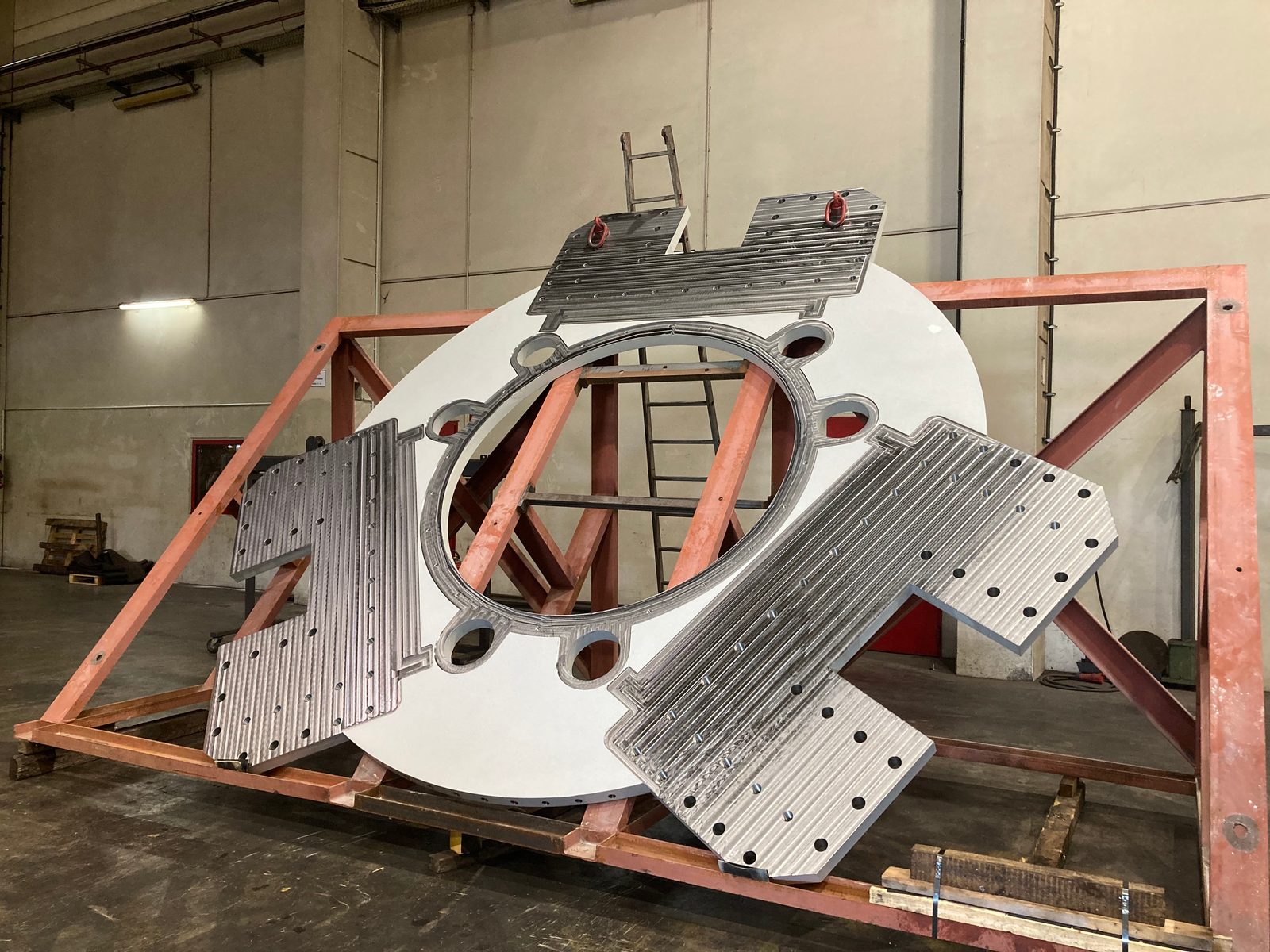

- Základové desky a lože strojů pro stavbu těžkých strojů
- Nosníky, rámy a příčné díly pro vozidlové a jeřábové nosné sestavy

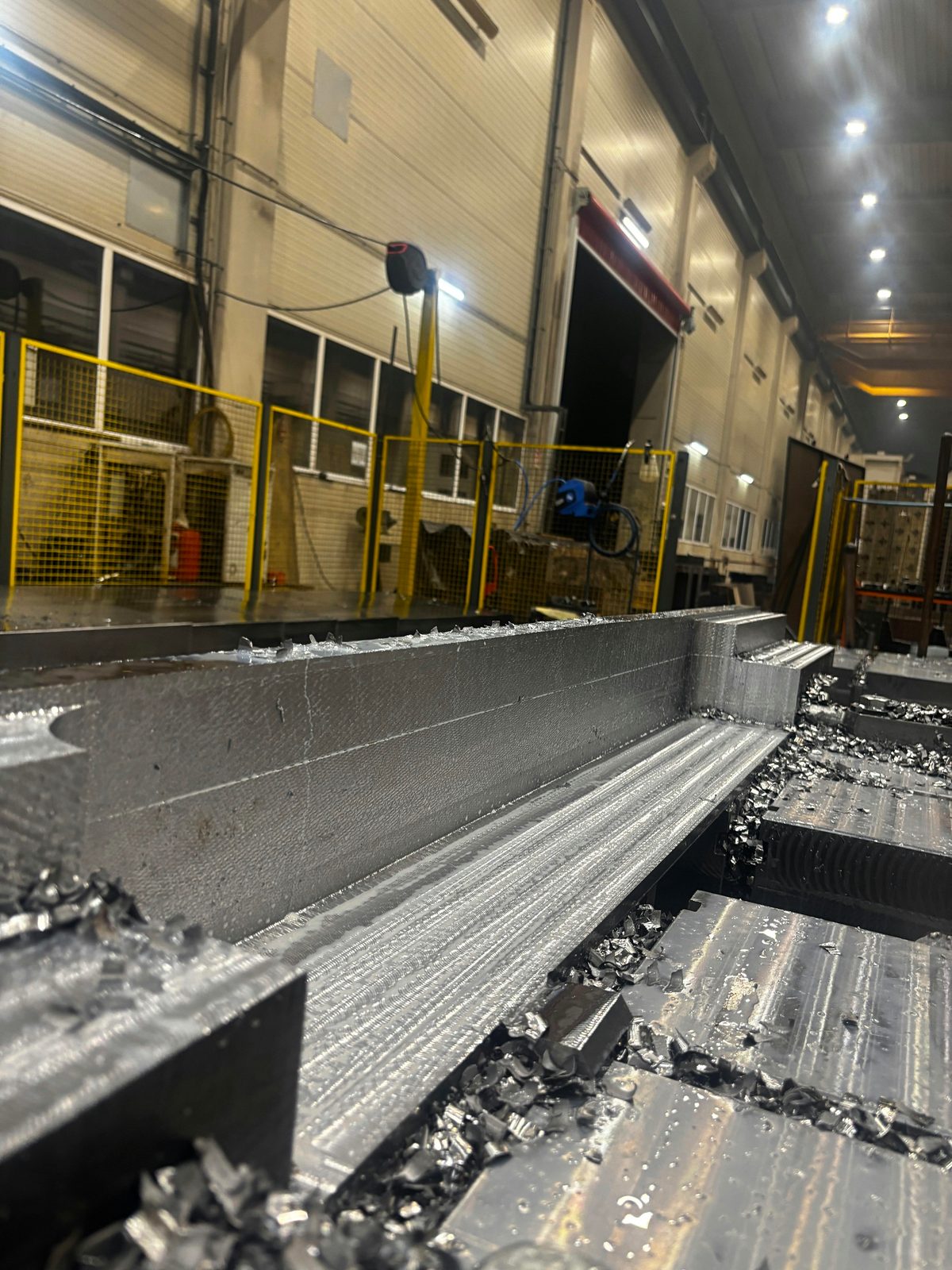

- Těžké díly s dlouhými rovinnými plochami a řadami otvorů
- Složitě obráběné strukturní díly pro stavbu zařízení a speciálních strojů
- Předobrobené polotovary jako předvýrobní stupeň pro svařované konstrukce

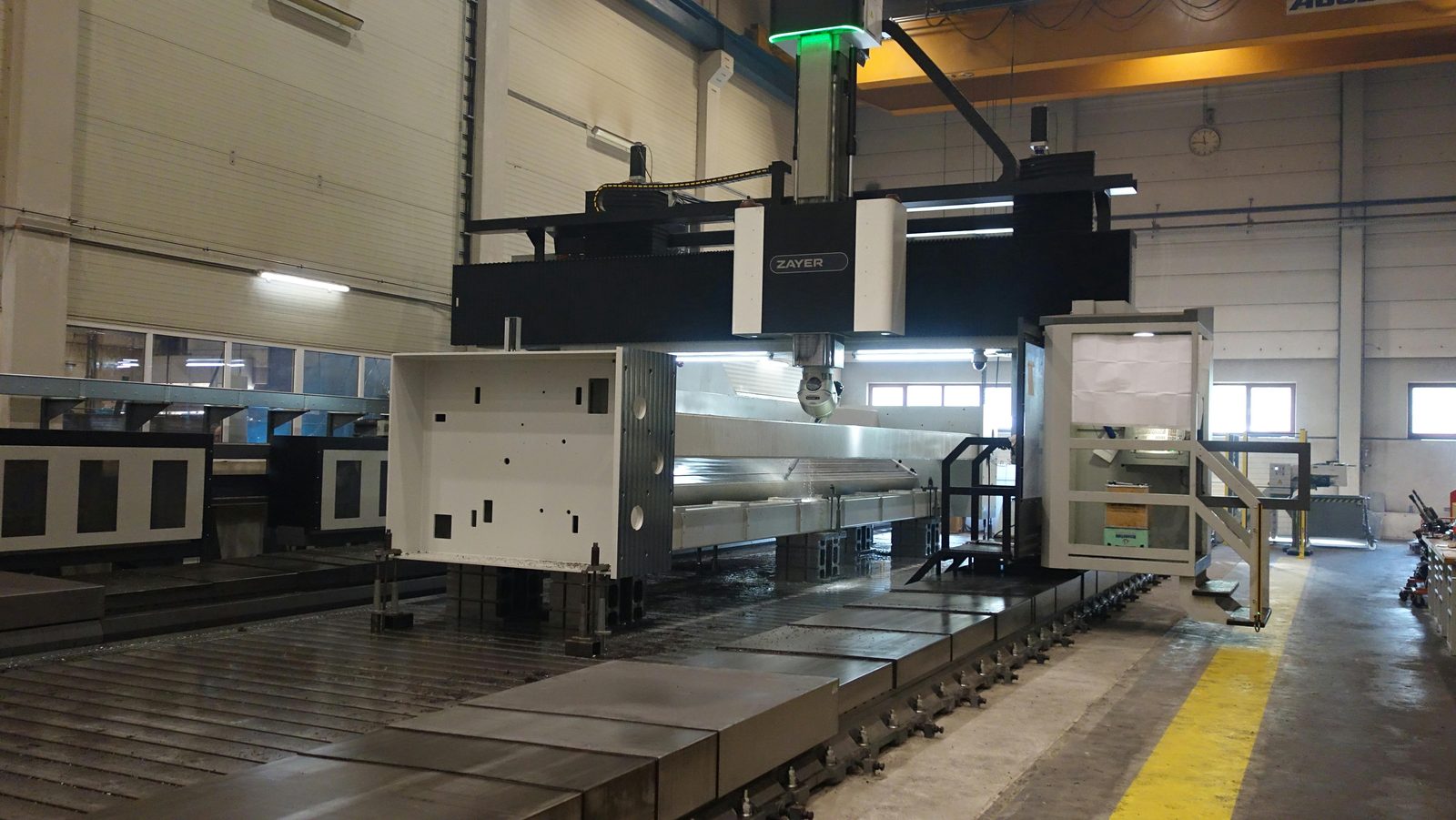

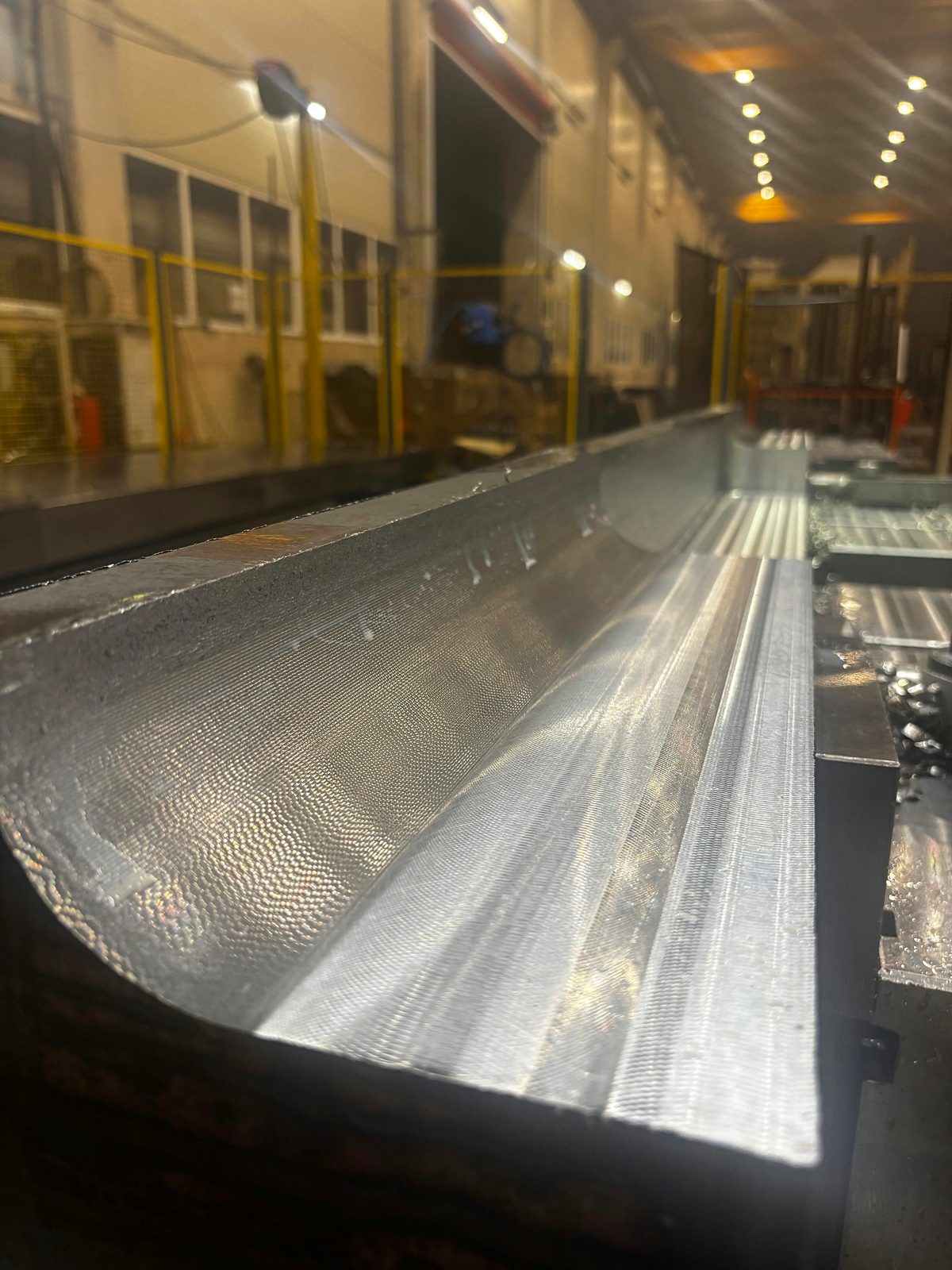

Obrobené díly lze v témže provozu svařovat, pískovat a lakovat. Portálové frézování v Lorchu je obzvláště vhodné pro velkoformátové rámy strojů, vodicí dráhy a strukturní díly s úzkými tolerancemi na velkých délkách – frézovací kapacita, která je ve srovnatelných provozech zakázkové výroby zřídka dostupná. Kvalitativní dokumentace a měřicí protokoly podle DIN EN ISO 9001:2015 jsou standardně k dispozici.
Materiály pro portálové frézování
Bock používá převážně evropské kvalitní oceli:
- Konstrukční ocel S235, S355
- Jemnozrnná konstrukční ocel do S1100 – vysokopevnostní, vhodná ke svařování
- Hardox 400 / 500 – otěruvzdorná ocel
- Nerezová ocel 1.4301, 1.4571 – odolná proti korozi
- Speciální oceli podle výkresu a požadavku zákazníka
Materiálové atesty se poskytují na vyžádání nebo podle požadavku projektu.
Portálové frézování u společnosti Bock – vaše výhody
Bock Maschinenbau provozuje portálové frézky jako součást kompletního výrobního procesu:
- Pojezd do 26 000 mm
- Zayer Thera W 26000 – jeden z největších frézovacích pojezdů v regionu.
- Dva stroje paralelně
- Thera W 26000 a 16000 – kapacita, krátké průběžné doby a spolehlivost.
- Frézovací hlava 30° na 0,001°
- Složité a obtížně přístupné plochy v jednom upnutí.
- Těžké díly do 50 t
- Jeřáb 2×25 t a infrastruktura haly pro velkoformátové obrobky.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovaným řízením materiálu.
- Zásoba nástrojů z desetiletí
- Za léta vybudovaná zásoba speciálních a specializovaných nástrojů – úhlové frézovací hlavy, speciální frézy a velké čelní frézy pro složité kontury a velké objemy třísky.
- Obrábění pro region
- Velké frézované díly pro výrobce strojů a jednoúčelových strojů z regionu Stuttgartu a Ostwürttemberg – krátké vzdálenosti v regionu, expedice až do Rakouska a Švýcarska.
Časté dotazy k portálovému frézování
Co je portálová frézka?
U portálové frézky se frézovací hlava pohybuje v portálu podepřeném na obou stranách. Tato konstrukce je obzvláště tuhá a je vhodná pro přesné těžké třískové obrábění velkoformátových a dlouhých dílů v jednom upnutí.
Jak velké mohou díly být?
Zayer Thera W 26000 nabízí pojezdy X 26 000 · Y 5 000 · Z 3 250 mm a upínací plochu stolu až 26,5 × 4 m; Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm. Pomocí jeřábu 2×25 t se ustavují obrobky do 50 t.
Jaké materiály se obrábějí?
Konstrukční ocel S235/S355, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571 a speciální oceli podle výkresu. Materiálové atesty poskytujeme podle projektu.
Vyrábíte i jednotlivé díly?
Ano. Portálové frézování probíhá jako zakázková výroba bez minimálního množství – jednotlivé díly, prototypy i malé série stejnou měrou, programované podle CAD dat nebo rozměrů z výkresu.
Kontakt
Váš projekt — přímo z regionu
Pošlete nám poptávku na zakázkovou výrobu, ocelové konstrukce nebo výrobu speciálních strojů — brzy se vám ozveme.
Poptat portálové frézování
Zašlete nám svůj výkres, materiál, rozměry a počet kusů. Prověříme proveditelnost a vypracujeme nabídku specifickou pro projekt.
