Zakázková výroba – ocelové konstrukce & stavba speciálních strojů
Řezání, svařování, obrábění, povrchová úprava — kompletní výroba pod jednou střechou v Lorch. Ocelové konstrukce a velké díly do 50 t, CNC obrábění velkých dílů do délky dílu 26 m, certifikováno podle EN 1090-2 EXC3.
Od výkresu k hotové ocelové konstrukci
Řezání, tváření, certifikované svařování, odstranění pnutí, CNC obrábění velkých dílů, povrchová úprava a montáž — každý krok na jednom místě, pro kusovou i sériovou výrobu až do 50 tun. Ročně zpracujeme několik tisíc tun oceli. Sledujte níže cestu vašeho dílu naším závodem.
Od správného materiálu k hotovému dílu
Konstrukční ocel, vysokopevnostní jemnozrnná konstrukční ocel až S1100, Hardox & otěruvzdorné oceli, austenitická nerezová ocel, duplex a ocel pro tlakové nádoby — převážně evropské kvalitní oceli, s hutním atestem 3.1 podle EN 10204, z vlastního skladu a v odpovídajícím nařezaném formátu.
Zobrazit všechny zpracovávané materiály
Jeden závod · každý výrobní krok in-house
Řezání & nařezání
Od surové oceli k přesnému obrysu — autogenní pálicí řezání a CNC plazma na 20metrovém formátu, řezání pilou z vlastního skladu materiálu a pro trubky & duté profily 3D plazma a autogenní řezání trubek až tam, kde trubkový laser končí. Plech i trubka — vše na jednom místě.
Plech až 200 mm · trubka až 50 mm · 20 000 × 3 500 mm · zkosení ±45°
Autogenní pálicí řezání
CNC autogenní pálicí řezání na formátu 20 × 3,5 m — ocel a Hardox až po extrémní tloušťky stěn, s automatickým řezáním zkosení.
CNC plazmové řezání
Vysoce přesné plazmové řezání na velkém formátu — včetně automatického náklonu zkosení ±45°, ocel, nerez a Hardox.
Řezání pilou
Automatické řezání trubek, profilů, nosníků a kruhového materiálu pilou na míru — přímo z vlastního skladu materiálu, rychle a hospodárně.
Stříhání plechu
Mechanické dělení plechu na tabulových nůžkách — bez tepla a bez deformace, čistá hrana do 15 mm plechu na délce až 6 100 mm.
Opracování trubek & řezání trubek — tam, kde trubkový laser končí
CNC opracování trubek pro trubky, duté profily a kruhový materiál — obě metody dělení pod jednou střechou: 3D plazmové řezání trubek pro obrysy, výřezy a pokosové řezy až do tloušťky stěny 30 mm v konstrukční oceli, nerezové oceli, jemnozrnné konstrukční oceli a otěruvzdorné oceli (Hardox); autogenní řezání trubek pro masivní ocel až do 50 mm — konstrukční ocel, vysokopevnostní jemnozrnná konstrukční ocel (S460–S1100) a otěruvzdorná ocel. Přesně tam, kde trubkové lasery narážejí na své hranice: žádný outsourcing, vše na jednom místě v Lorchu.
Konstrukční ocel, nerez, jemnozrnná konstrukční ocel, otěruvzdorná ocel (Hardox) 3D plazmové řezání trubek
Konstrukční ocel, jemnozrnná konstrukční ocel (S460–S1100), otěruvzdorná ocel (Hardox) Autogenní řezání trubek
3D plazmové řezání trubek
CNC řízený tříosý plazmový systém pro trubky a duté profily — 3D výřezy, výseky a pokosové řezy v jedné operaci, bez mezikroků. Tam, kde trubkové lasery narážejí na své hranice.
- 3D výřezy & výseky v jedné operaci
- Konstrukční ocel, nerez, jemnozrnná konstrukční ocel, otěruvzdorná ocel (Hardox)
- Trubkový laser není potřeba — hospodárnější alternativa

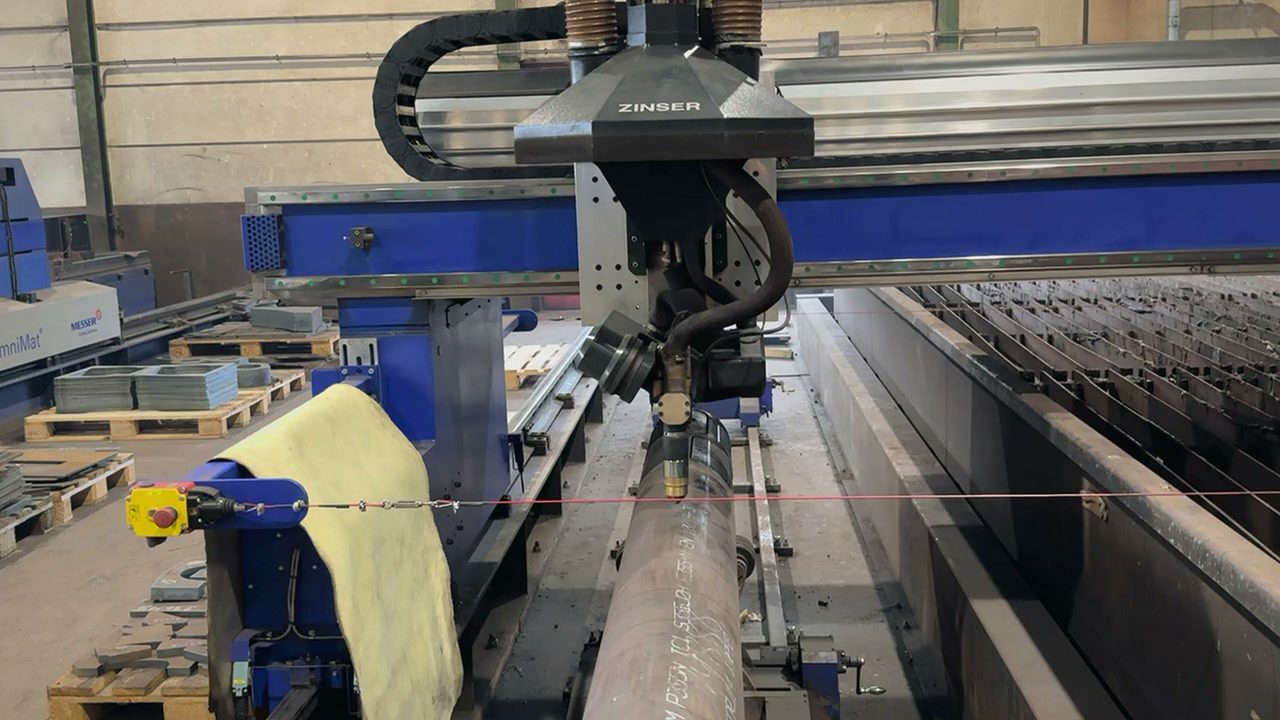

Autogenní řezání trubek
CNC kopírovací pálicí stroj (Zinser) pro silnostěnné trubky, profily a duté nosníky z masivní oceli a vysokopevnostních materiálů — tam, kde už žádný trubkový laser ani plazma nestačí.
- Tloušťky stěn za hranicí každého trubkového laseru
- Konstrukční ocel, jemnozrnná konstrukční ocel (S460–S1100), otěruvzdorná ocel (Hardox)
- Dva hořáky současně pro simultánní řezy

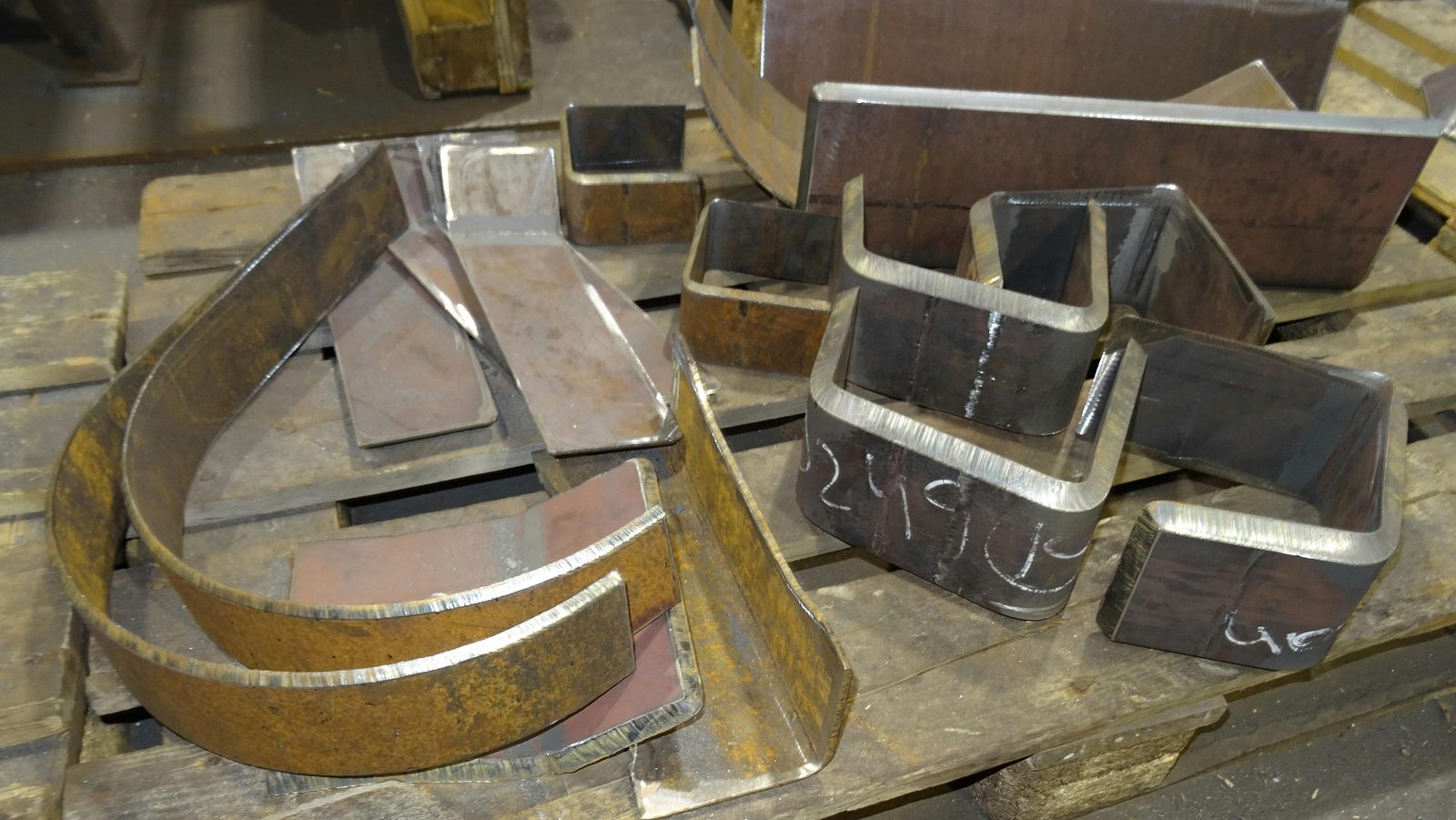

Tváření
Z plochého plechu vzniká tvar: ohýbání v zápustce na ohraňovacích lisech až do 1 000 t a těžké kruhové ohýbání pro válce, kužely a speciální tvary.
1 000 t lisovací síla · Ø až 8 000 mm · až 120 mm tloušťka plechu
Ohraňování
Ohýbání velkoformátových plechů v zápustce na ohraňovacích lisech až do 1 000 t lisovací síly — rozměrově přesné a reprodukovatelné pro každý materiál.
Kruhové ohýbání & zakružování
Těžké zakružování plechu a kruhové ohýbání pro válce, kužely a speciální tvary — ocel, Hardox a nerez až po extrémní průměry.

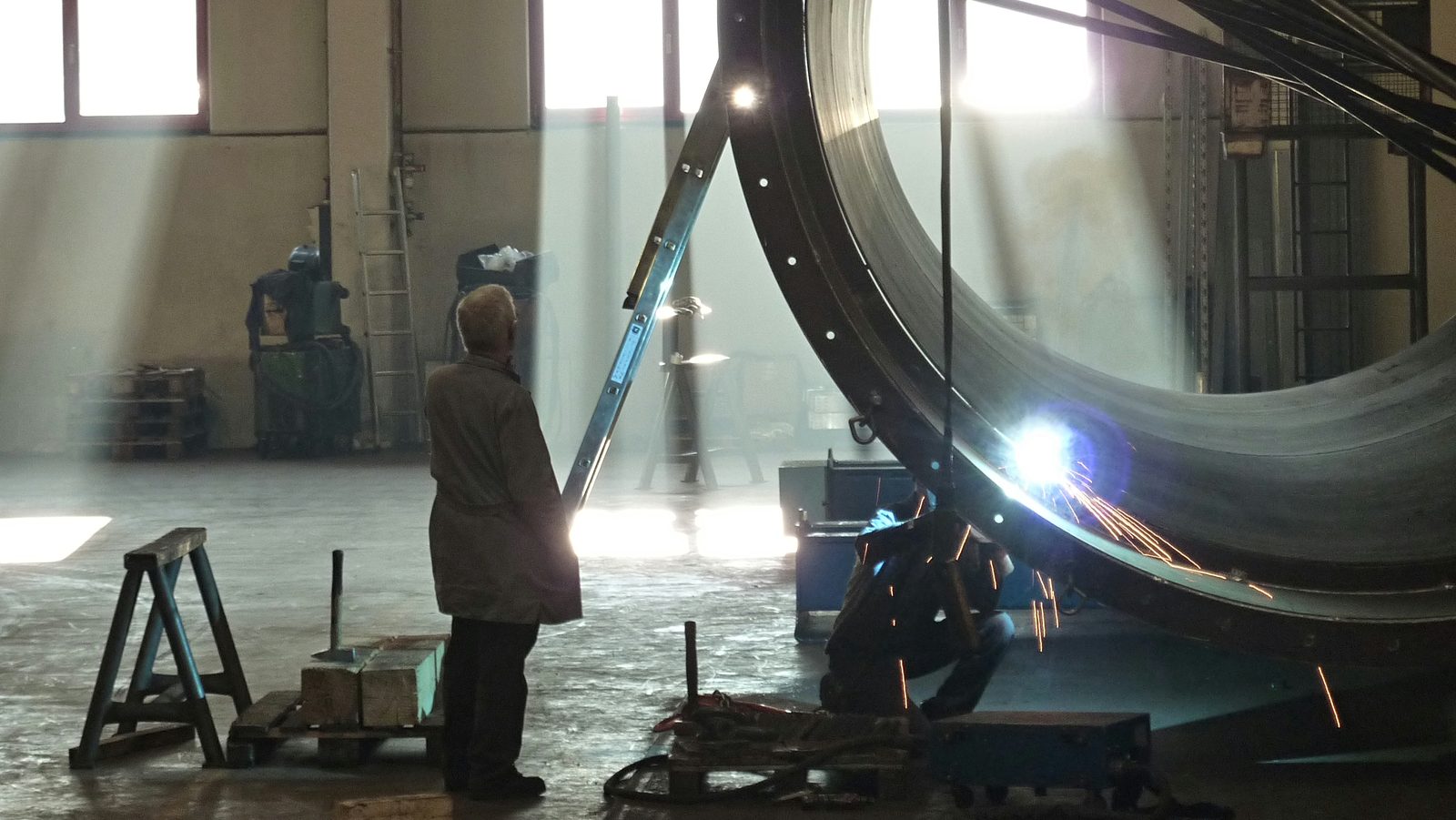

Svařování & konstrukce
Certifikováno podle DIN EN 1090-2 EXC3. MAG, WIG a svařování pod tavidlem pro díly až do 50 t — od vícedílné svařované sestavy po velkoformátový těžký díl.
EXC3 · EN ISO 3834-2 · až 50 t
Svařence
Zakázkové svařování podle DIN EN 1090-2 EXC3 — MAG, WIG, pro ocel, Hardox, nerez a jemnozrnnou konstrukční ocel až S1100, vícedílné sestavy s mnoha spoji.
Svařování pod tavidlem
Automatizované svařování pod tavidlem s ESAB sloupy s vyložením až 7 m a 1 250 A — nejhlubší, vysokopevnostní svary na těžkých dílech.
Těžké svařované konstrukce
Velkoformátové jednotlivé díly a konstrukce až do 50 t na jeřábovém systému 2×25 t — DIN EN 1090-2 EXC3, ocel, Hardox a jemnozrnná konstrukční ocel až S1100.
Následná úprava & odstranění pnutí
Svařování přináší teplo — a teplo přináší vnitřní pnutí a deformace. Obojí odstraňujeme z dílů před obráběním: vibrační odstraňování pnutí redukuje pnutí bez pece, plamenové rovnání koriguje deformace. Díl tak zůstává trvale rozměrově přesný.
Vibrační odstraňování pnutí (VSR) · plamenové rovnání · bez žíhání na odstranění pnutí
Vibrační odstraňování pnutí
VSR úprava pro snížení vnitřního pnutí — rychlá, hospodárná, bez tepla. Ideální pro svařované konstrukce jako alternativa k žíhání na odstranění pnutí.
Plamenové rovnání
Tepelné rovnání svařovaných konstrukcí a velkých dílů — cílené ohřevem koriguje deformace ze svařování a zajišťuje rozměrovou přesnost, i u těžkých dílů až do 50 t.
Mezi dělením a montáží neopustí náš závod žádný díl.
Obrábění & zpracování
CNC obrábění velkých dílů pro těžké díly: karuselové soustružení až Ø 4 800 mm, portálové frézování s pojezdem až 26 metrů a tři CNC horizontální vyvrtávačky s otočným stolem — rozměrově přesné a reprodukovatelné.
Ø až 4 800 mm · portálové frézování 26 m · 3 × vyvrtávačka · až 50 t
CNC soustružení & karuselové soustružení
Zakázkové soustružení těžkých dílů na karuselových soustruzích — velké příruby, otočové věnce a rotačně symetrické díly až po velké průměry.
Portálové frézování – Zayer Thera W
Dvě portálové frézky s frézovací hlavou s náklonem 30° a oboustranně podepřeným portálem — maximální tuhost pro dlouhé, velkoformátové díly.
Frézovací centrum s pojízdným stojanem – Soraluce
Soraluce FR 20 000 s výklopnou frézovací hlavou a otočným stolem — nahoru otevřený pracovní prostor pro rozměrné, vysoké těžké díly: frézování, vrtání, vyvrtávání.
CNC horizontální vyvrtávačka
Tři TOS-Varnsdorf WHN 13 CNC s otočným stolem — přesné vrtání, vyvrtávání a frézování těžkých dílů, vyráběných paralelně a v termínu.
CNC obrábění velkých dílů
Přehled: portálové frézování, frézování s pojízdným stojanem, horizontální vyvrtávačky a karuselové soustružení pro těžké díly až do 50 t — všechny metody pod jednou střechou.

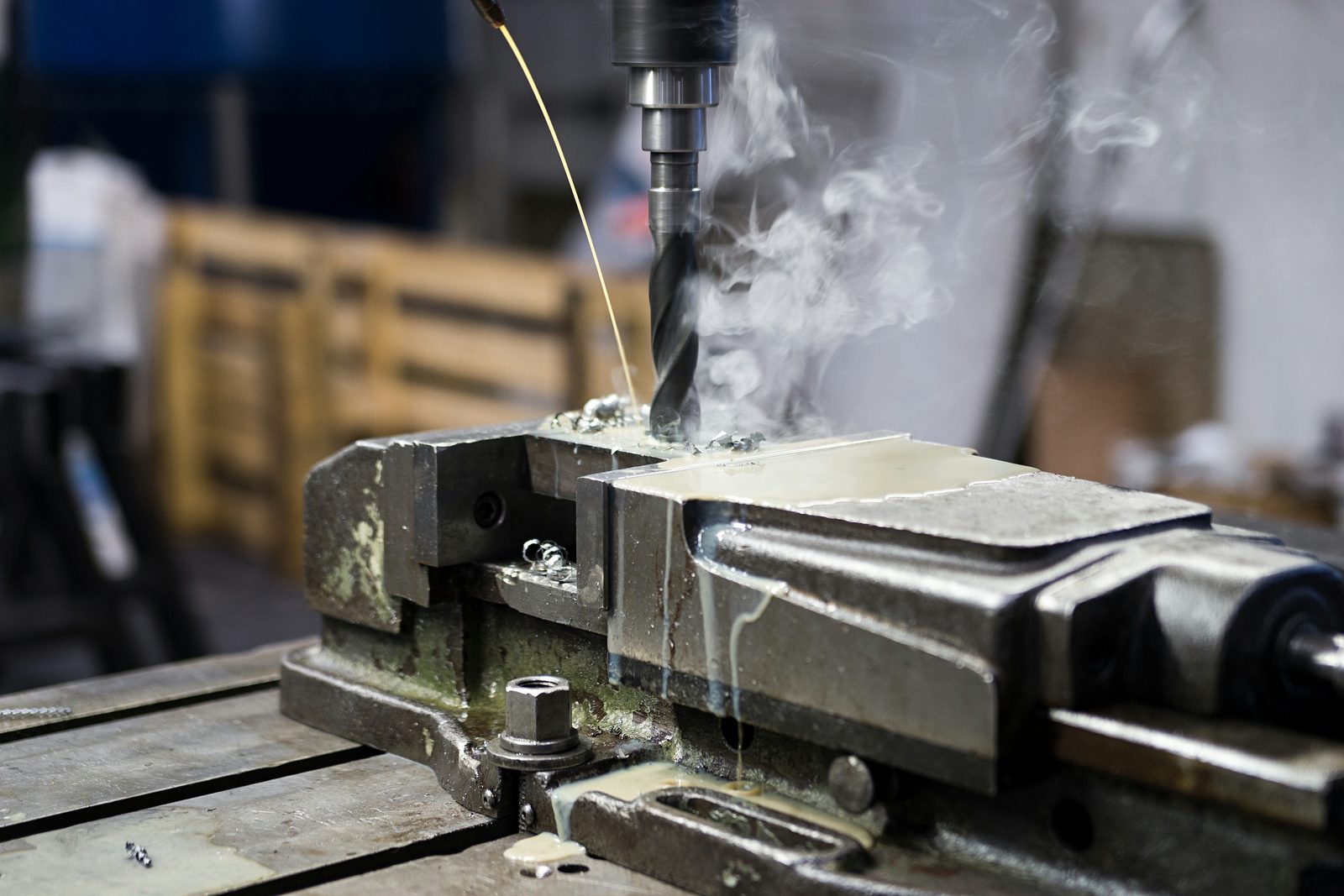

Vrtání & řezání závitů
Radiální vrtání, zahlubování a vystružování až Ø 90 mm — řezání závitů až M60 na velkých dílech z oceli, nerezu a Hardoxu.
Povrch & protikorozní ochrana
Poslední úpravu provádíme in-house: tryskání až Sa 2,5 a průmyslové lakování podle EN ISO 12944 ve 25metrové velkoprostorové kabině — protikorozní ochrana z jedné ruky.
Sa 2,5 · EN ISO 12944 · kabina 25 × 7 × 6 m
Tryskání pískem
Tryskání pískem až Sa 2,5 v naší velkoprostorové kabině 25 × 7 × 6 m — optimální podmínky přilnavosti podkladu před průmyslovým lakováním podle EN ISO 12944.
Průmyslové lakování
Průmyslové lakování podle EN ISO 12944 ve velkoprostorové kabině 25 × 7 × 6 m — ocel, Hardox, nerez až 50 t, tryskání pískem z jedné ruky.
Montáž
Z jednotlivých dílů vzniká hotová sestava: zámečnické a montážní práce, stavba přípravků a konečná montáž — certifikovaná kvalita spojů se snoubí s řemeslnou přesností, vše pod jednou střechou.
Montáž sestav · zámečnické práce · stavba přípravků
Montáž sestav & konečná montáž
Montáž svařovaných a mechanicky obrobených komponent do kompletních sestav — těžké konstrukce podle DIN EN 1090-2 EXC3, až do 50 t.
Zámečnické práce & stavba přípravků
Profesionální zámečnické práce, přizpůsobovací a montážní úkony pro ocelové sestavy a jednotlivé díly — řemeslná přesnost se snoubí s průmyslovou výrobou.
Kontrola kvality & zkoušení
Kvalita prostupuje celou výrobou — a na konci stojí dokumentovaný doklad: certifikovaný svářečský dozor, nedestruktivní zkoušení svarů, geometrické měření a měřicí & zkušební protokol. Žádný díl podléhající přejímce neopustí závod bez požadovaného dokladu.
DIN EN ISO 9001 · EXC3 · EN ISO 3834-2 · NDT podle DIN EN ISO 9712
Nedestruktivní zkoušení (NDT)
Svary a díly zkoušíme vhodnými metodami NDT a výsledek dokumentujeme podle projektu, výkresu, normy a požadavků zákazníka — bez poškození dílu.
- VT, PT a MT in-house s Level 2 podle DIN EN ISO 9712
- UT podle projektu v našem závodě certifikovaným zkušebním personálem našeho kooperačního partnera
- Rozsah zkoušek, protokol a doklad přizpůsobené dílu a přejímce
Přeznačení & sledovatelnost
Na základě pověření od GSI SLV München přenášíme značení materiálu podle EN 10204 z hutního atestu 3.1 na pálené a nařezané díly — čistě dokumentováno až po jednotlivý díl.
- Materiál, šarže, tavba i číslo vzorku nebo tabule jednoznačně přiřazeny
- Úplný doklad pro díly podléhající přejímce a dokumentované sestavy
- Nařezání, značení a dokumentace na jednom místě v Lorchu
DIN EN 1090-2 EXC3 & EN ISO 3834-2 — přezkoušená kvalita spojů, pod dozorem svářečského dozoru IWE/EWE.
VT, PT a MT in-house (Level 2, DIN EN ISO 9712), UT přes našeho kooperačního partnera — kvalita svaru prokázána bez poškození dílu.
Přeznačení podle EN 10204 — na základě pověření od GSI SLV München: šarže a vzorek z hutního atestu 3.1 na každý pálený díl.
Geometrické měření dílů — i před CNC obráběním — plus dokumentovaný zkušební protokol rozměrů a tolerancí podle DIN EN ISO 9001.
1 / 9
Více než jen díl — hotové sestavy z jedné ruky
Všech osm kroků do sebe zapadá — a nekončí u jednotlivého dílu: stavba speciálních kontejnerů pro offshore nasazení a stavba speciálních strojů podle specifikace zákazníka, výroba a konečná montáž kompletně in-house, bez jediného externího dodavatele.
Od kusu po malou sérii · výroba + montáž · kompletně in-house
Stavba speciálních kontejnerů
Výroba speciálních kontejnerů pro offshore a průmyslová nasazení — vyrobeno podle požadavků zákazníka, certifikováno podle DIN EN 1090-2 EXC3.

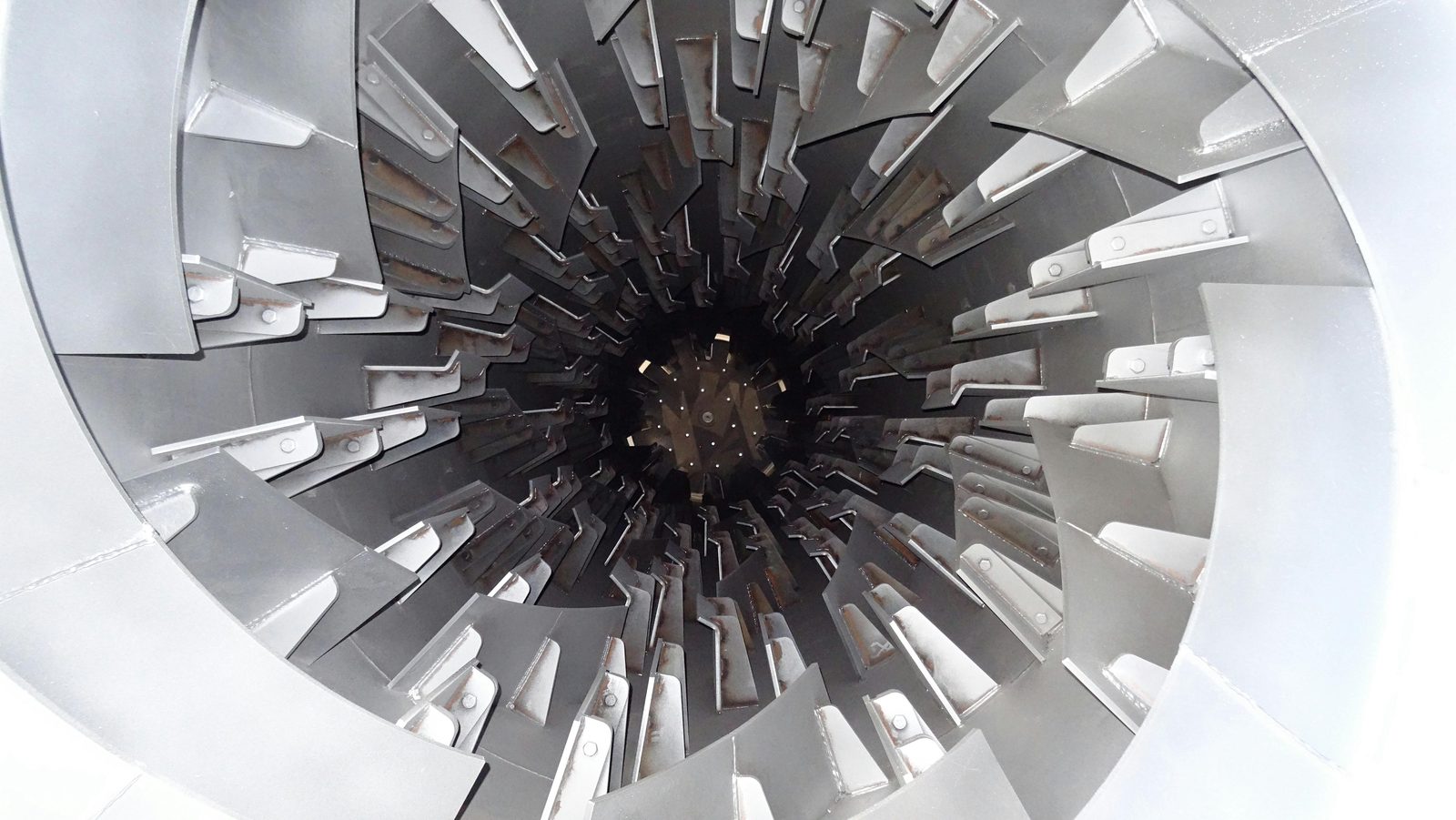

Stavba speciálních strojů
Kompletní výroba pro stavbu speciálních strojů a zařízení — stavba jeřábů, stavba vozidel, úprava vody a speciální zakládání staveb z jedné ruky, od kusu po malou sérii.
Oprava, renovace & repase
Opotřebené, prasklé nebo poškozené ocelové sestavy není nutné vyměňovat: opravné svařování, návarové a tvrdonávarové svařování, obráběcí renovace, tryskání a lakování na sebe navazují ve stejném závodě — i pro výrobky jiných výrobců.
Opravné svařování EXC3 · Návarové & tvrdonávarové svařování · do 50 t · i cizí výrobky
Oprava & renovace
Svařování trhlin a lomů, obnova opotřebených ploch návarovým a tvrdonávarovým svařováním a opětovné obrobení na rozměr — těžké sestavy do 50 t.
Repase & obnova
Demontáž sestav, tryskání, výměna otěruvzdorných výstelek, lakování a opětovná montáž — předání jako nové, hospodárnější než nová výroba.
Jeden partner. Plná odpovědnost.
DIN EN 1090-2 & EN ISO 3834-2 — přezkoušená kvalita svařování pro nosné konstrukce.
Jeřáb 2 × 25 t a stroje pro rozměry dílů, u nichž musí ostatní odmítnout.
Od nařezání po lakování bez externího dodavatele — jedna odpovědnost, jeden kontakt.
Výroba centrálně v Bádensku-Württembersku — krátké vzdálenosti, plánovatelné termíny, osobní kontakt.
Váš projekt — vyrobíme ho.
Pošlete nám svůj výkres nebo krátkou poptávku. Obdržíte nezávaznou nabídku — a kontaktní osobu, která zná vaše díly.
