CNC плазмена режеща инсталация
Подводно плазмено рязане за чисти контури при минимална деформация — включително рязане на фаски ±45° за готови за заваряване ръбове.
Маса 8 000 × 2 500 мм · до 60 мм · плазмен източник HPR 400
Научете повечеМашинен парк – CNC обработка на едрогабаритни детайли до 50 т
Три CNC центъра за едрогабаритна обработка до 26 м, каруселно струговане до Ø 4 800 мм, абкант преса 1 000 т — машините, на които се раждат тежките детайли. Всичко под един покрив в Lorch.
Ключовите данни · Ишлеме Lorch
Подходящ ли е вашият детайл за нас?
Тези шест гранични стойности отговарят първо на най-важния въпрос. Ако вашият детайл попада в тях, го изработваме изцяло при нас — от газорезния разкрой до лакирания, готов за монтаж възел.
50 t
Макс. тегло на детайла
2 × 25-t кран
Ø 4 800 mm
Диаметър на струговане
Feichter карусел
26 m
Портален ход на фрезоване
Zayer Thera W
200 mm
Дебелина на газорезния разкрой
Автоген · формат 20 м
1 000 t
Пресова сила на абканта
Weinbrenner
14 000 m²
Производствена площ
Завод Lorch
Един машинен парк · тежки детайли до 50 т · всичко in-house
Група инсталации · Рязане
Рязане & разкрой
От суровата стомана до точния контур: подводна плазма за чисти ръбове, автогенно газорязане в едър формат до 200 мм и напълно автоматичен отрезен разкрой от собствен склад за материали.
20 000 × 3 500 мм · до 200 мм · фаски ±45°
Автогенно газорязане в едър формат
Газорезен разкрой на формат 20 метра — там, където лазерът и плазмата отдавна се предават. Най-дебела стомана, точен контур, автоматично рязане на фаски.
20 000 × 3 500 мм · до 200 мм · фаски ±45°
Научете повече
Отрезен център
Напълно автоматичен отрезен разкрой на тръби, профили и греди директно от собствен склад за материали — бързо, точно по размер, икономично.
Рязане · Пробиване · Фрезоване · Щанцоване
Научете повече
Автогенно рязане на тръби
Дебелостенни тръби и кухи греди от масивна стомана — две горелки едновременно за скосени и седловидни срезове, там където никой тръбен лазер вече не се справя.
до 50 мм дебелина на стената · 2 горелки едновременно
Научете повече
3D плазмено рязане на тръби
CNC управлявана 3-осна плазмена система за тръби и кухи профили — 3D изрези, вклиняния и скосени срезове в една работна операция, без междинни стъпки. Там, където тръбните лазери достигат своите граници.
до 30 мм дебелина на стената · 3-осна CNC
Научете повече
Група инсталации · Формоване
Формоване
От плоската ламарина се ражда форма: щамповане на абкант пресата 1 000 т и тежко кръгово огъване за цилиндри, конуси и специални форми.
1 000 т пресова сила · Ø до 8 000 мм · до 120 мм дебелина на ламарината
Хидравлична абкант преса
Щамповане на едрогабаритна ламарина с висока повторяемост — точно по размер и възпроизводимо както за единичен детайл, така и за серия.
1 000 т пресова сила · 6 100 мм дължина
Научете повечеВалцоване на ламарина & кръгово огъване
Тежко кръгово огъване за цилиндри, конуси и специални форми — до дебелостенни тръби с малък диаметър по триточковия метод на огъване.
Ø до 8 000 мм · до 120 мм · триточково огъване
Научете повече
Група инсталации · Заваръчна техника
Заваръчна техника по EXC3
Съединено по DIN EN 1090-2 EXC3: MAG, WIG и автоматизирано заваряване под флюс — обслужвано от кранова система 2 × 25-t за детайли до 50 т.
EXC3 · EN ISO 3834-2 · до 50 т
Заваръчна техника & възли
Сертифицирано заваряване по всички разпространени методи — от възела до цялостна тежкотоварна конструкция до 50 т.
DIN EN 1090-2 EXC3 · EN ISO 3834-2
Научете повече

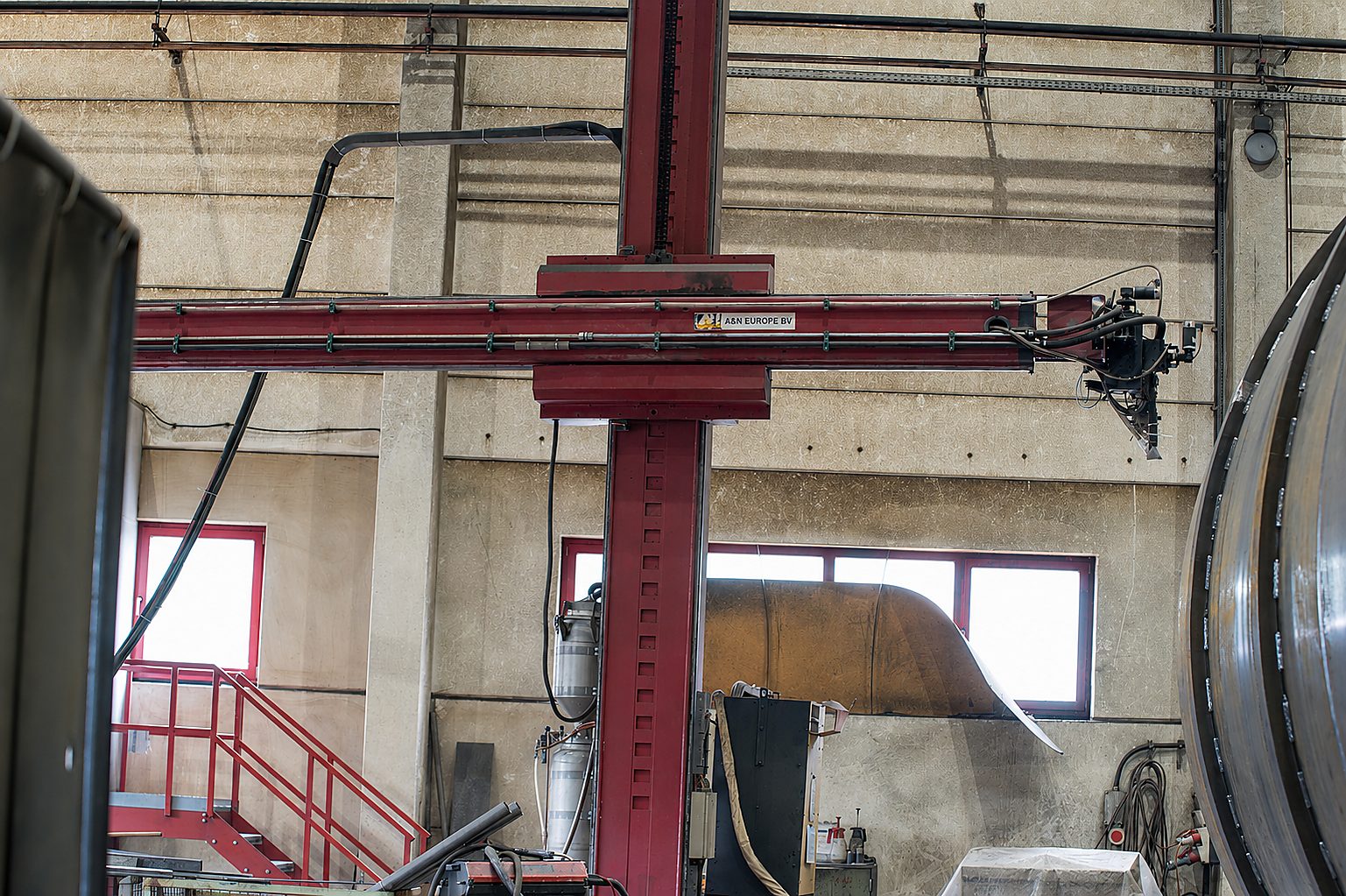

Заваръчна мачта под флюс
Автоматизирано заваряване под флюс за дълбоки, високоякостни шевове по тежки детайли — дълги шевове в един ход, възпроизводимо.
7 м обхват · 1 250 A · до 50 т
Научете повечеХалов кран 2 × 25 т
Два свързани 25-тонни крана повдигат, обръщат и позиционират детайли, пред които други трябва да отстъпят — безопасно през цялото производство.
2 × 25 т · до 50 т тегло на детайла
Научете повече
Група инсталации · Обработка чрез рязане
Обработка на едрогабаритни детайли — XXL класът
Тук е сърцето на машинния парк: два портални обработващи центъра Zayer с ход до 26 м, фрезова машина с подвижна колона Soraluce с ход 20 м, три CNC хоризонтални разстъргващи машини TOS-Varnsdorf WHN 13 с въртяща маса и каруселна стругова машина до Ø 4 800 мм — за тежки детайли до 50 т, точно по размер и възпроизводимо. Машинният парк се допълва от натрупан в продължение на десетилетия арсенал от инструменти и специални инструменти — дълги пробивни и разстъргващи щанги, ъглови фрезови глави, специални фрези и резбонарезни инструменти —, който прави обработваема почти всяка геометрия.
Портално фрезоване 26 м · 3 × разстъргваща машина Ø 130 мм · Ø 4 800 мм · до 50 т
Едрогабаритни детайли до 26 метра — две портални фрезови машини
Две портални фрезови машини Zayer Thera W с наклоняема на 30° фрезова глава и двустранно опрян портал — до 26 м ход за най-големите и най-дългите детайли, фрезовани точно по размер в едно закрепване.
2 машини · X 26 000 × Y 5 000 × Z 3 250 мм · до 50 т
Научете повече
Фрезов & пробивен център с подвижна колона
Машина с подвижна колона с наклоняема фрезова глава, въртяща маса и ход 20 м — отвореното нагоре работно пространство не познава височинно ограничение като при портала и приема свободно обемисти тежки детайли с кран: фрезоване, пробиване и разстъргване в едно закрепване.
Ход 20 000 × 4 000 × 1 600 мм · до 50 т
Научете повече

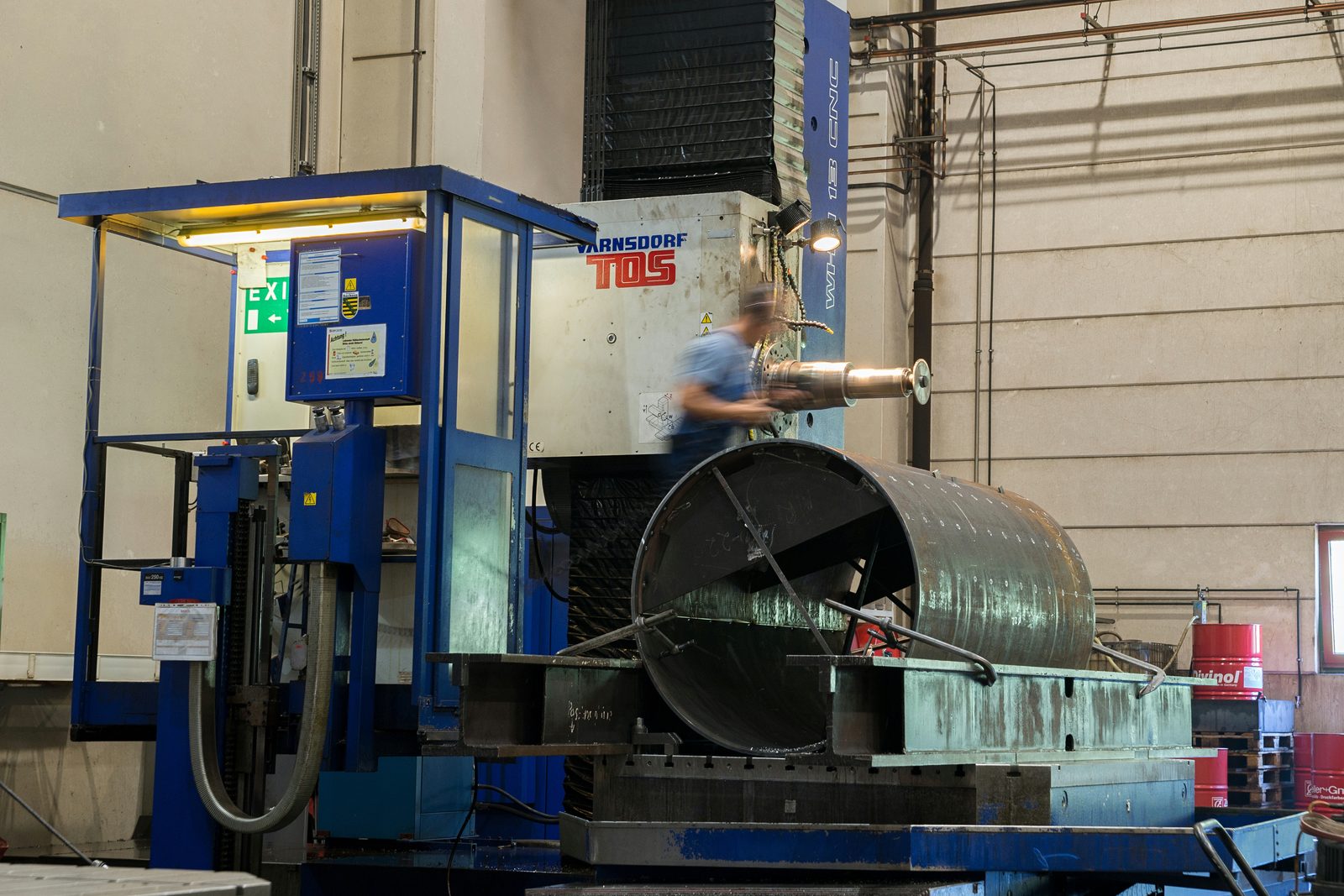

Три CNC хоризонтални разстъргващи машини с въртяща маса
Три еднакви TOS-Varnsdorf WHN 13 CNC с пробивен шпиндел Ø 130 мм и въртяща маса — пробиване, разстъргване, фрезоване и резбонарязване в едно закрепване. Паралелен капацитет за прецизни отвори и позиционни отправки по тежки детайли.
Ø 130 мм шпиндел · X 3 500 × Y 2 500 × Z 1 200 мм

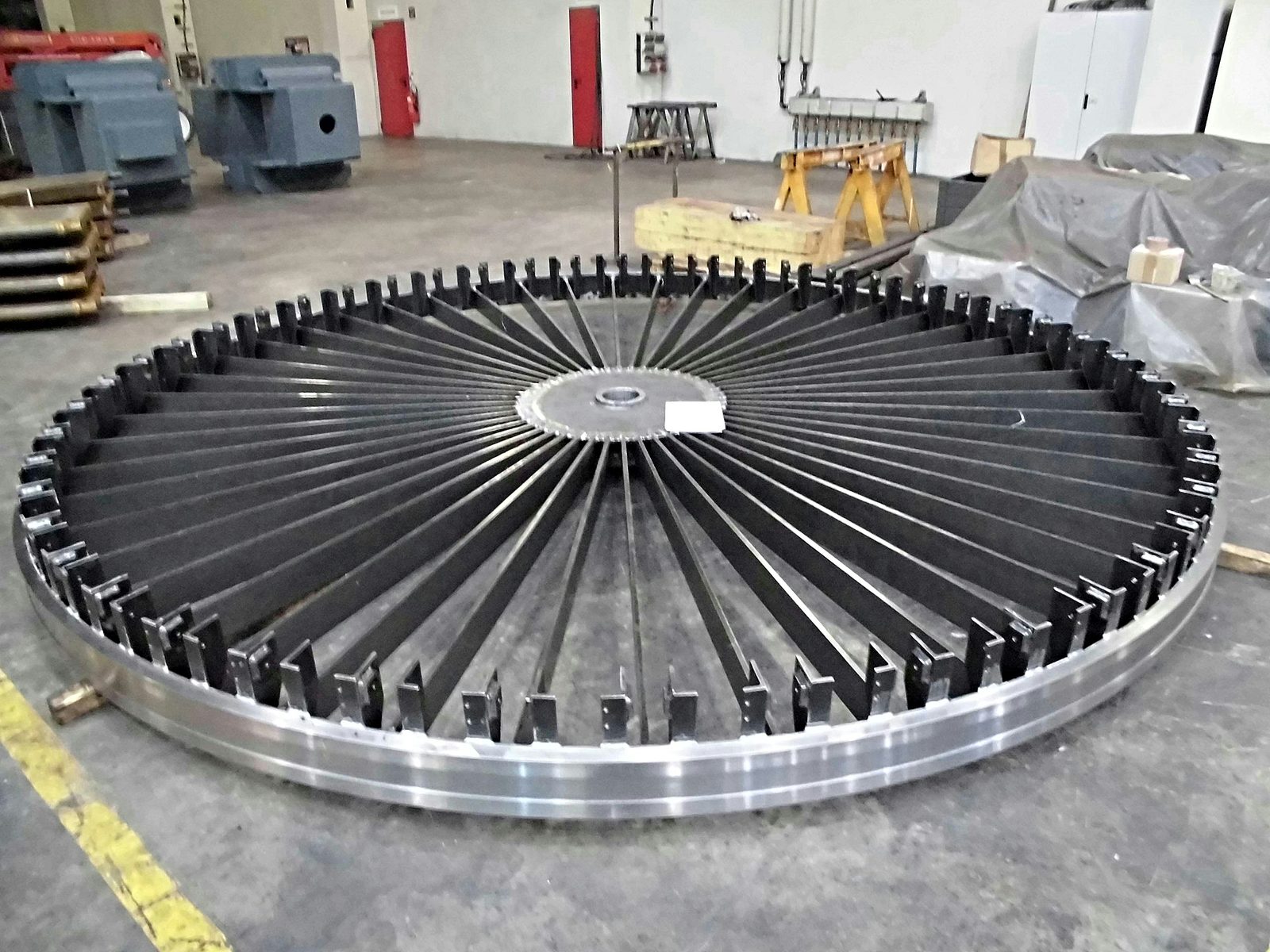

Научете повечеСтруговане и каруселно струговане
Вертикално струговане на големи фланци, барабани и въртящи венци — ротационно симетрични тежки детайли до почти пет метра диаметър.
Ø 4 800 мм · 2 400 мм височина · до 50 т
Научете повече
Радиално пробиване & резбонарязване
Три радиални пробивни машини с обхват до 3 м и един резбонарезен автомат — отвори, пробивни картини и резби до M60 по едрогабаритни детайли, свободно позиционирани чрез поворотния рамо.
Пробиване до Ø 90 мм · резба M2–M60 · обхват до 3 000 мм
Научете повече
Група инсталации · Повърхност
Повърхност & защита от корозия
Последния щрих нанасяме в предприятието: струйно обработване до Sa 2,5 и индустриално лакиране по EN ISO 12944 в 25-метровата голямообемна кабина — най-добри условия за адхезия и защита от корозия за тежки детайли до 50 т.
Sa 2,5 · EN ISO 12944 · кабина 25 × 7 × 6 м
Пясъкоструйна кабина 25 м
Струйно обработване до Sa 2,5 в 25-метровата голямообемна кабина — оптимална основа за адхезия преди всяко покритие, също и за тежки детайли до 50 т.
25 × 7 × 6 м · до 50 т
Научете повече

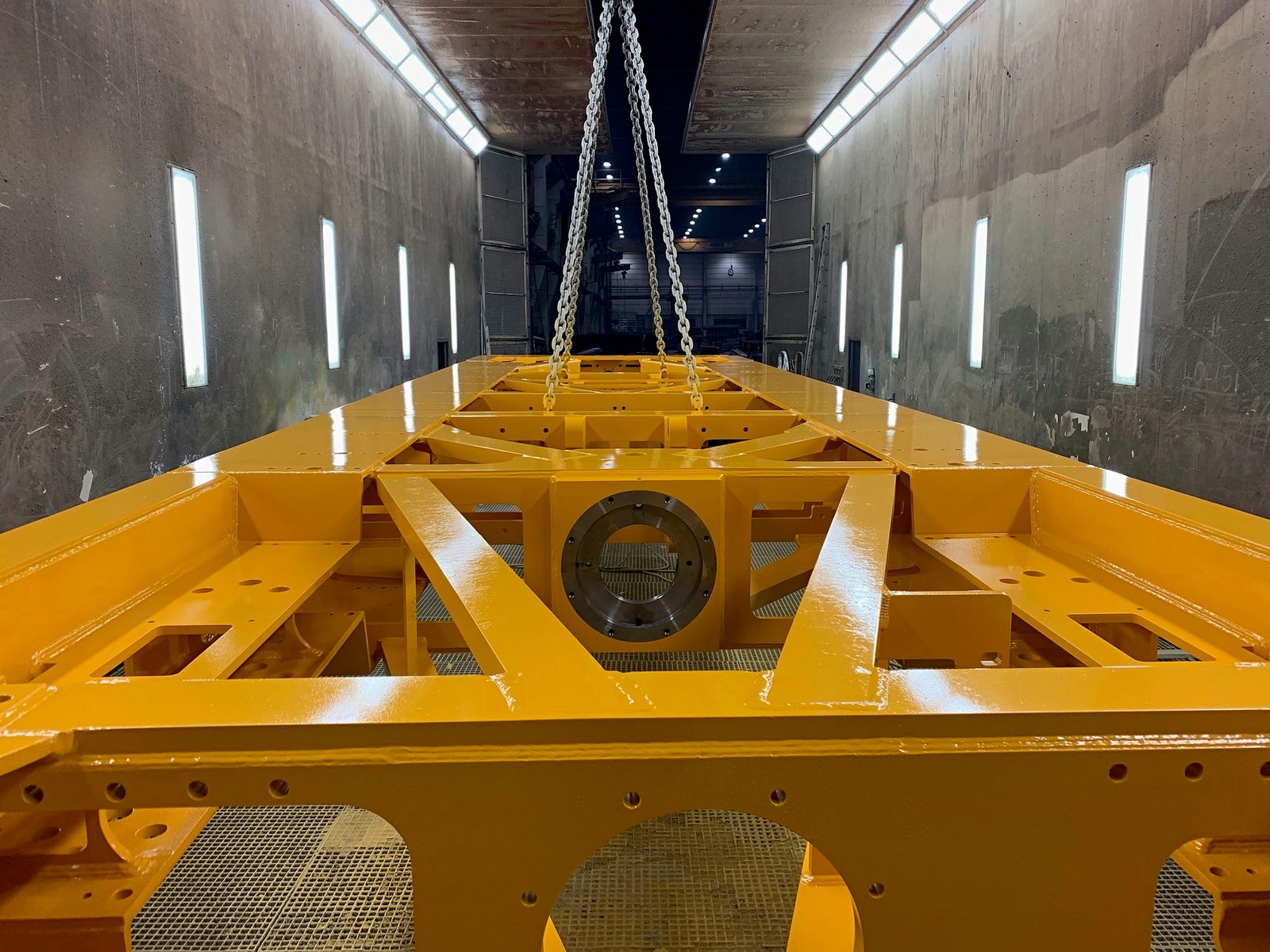

Индустриална лакировъчна кабина 25 м
Индустриално лакиране по EN ISO 12944 за най-големите стоманени детайли — струйно обработване и лакиране от една ръка, един контакт.
25 × 7 × 6 м · до 50 т
Научете повече
Група инсталации · Последваща обработка
Последваща обработка & освобождаване от напрежения
След заваряването стабилизираме детайлите: вибрационното освобождаване премахва остатъчните напрежения без пещ, пламъчното изправяне коригира термичната деформация — и двете в предприятието, преди окончателната обработка.
VSR · пламъчно изправяне · без нискотемпературно отгряване

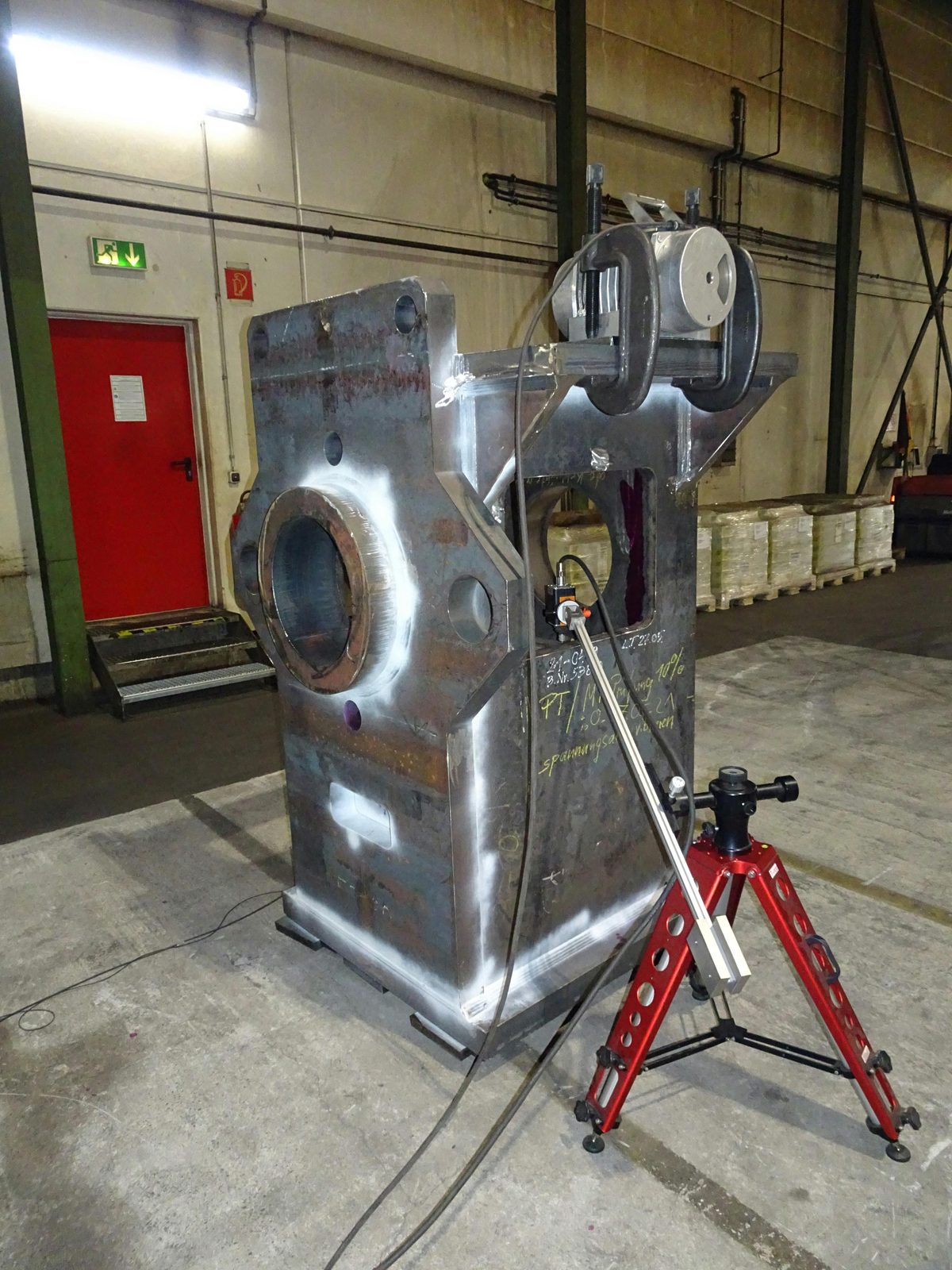

Вибрационно освобождаване
Премахване на остатъчните напрежения без пещ — бързо, икономично, стабилно по размер. Алтернативата на нискотемпературното отгряване за заваръчни конструкции.
Намаляване на остатъчните напрежения · стабилно по размер
Научете повече
Кариера · На тези машини работите
Голямо желязо. Истински занаят.
Обработка на едрогабаритни детайли на Soraluce. Каруселно струговане до четири метра. Сертифицирано заваряване по EXC3. Който започне при Bock, работи на машини, каквито няма на всеки ъгъл — в екип, който разбира занаята си, със съвременно оборудване и детайли, с които може да се гордееш.
Защо Bock
Един машинен парк. Пълна отговорност.
Всичко под един покрив
От разкроя до лакирането без външен доставчик — една отговорност, един контакт.
EXC3-сертифицирано
DIN EN 1090-2 & EN ISO 3834-2 — проверено качество на заваряването за носещи конструкции.
Тежки товари до 50 т
Кран 2 × 25-t и машини за размери на детайли, пред които други трябва да отстъпят.
Непрекъснато модернизиран
Постоянно обновяван машинен парк — от плазмената инсталация Messer до Soraluce FR.
Над 20 машини
Седем големи CNC обработващи центъра плюс пълния спектър под тях — от 26-m портала до конвенционалната стругова машина.
Да започнем
Вашият детайл — ние имаме машината за него.
Изпратете ни вашия чертеж или кратко запитване. Ще получите необвързваща оферта — и контакт, който познава нашите машини.
