Автогенно рязане на тръби – Силовата алтернатива на тръбния лазер
CNC копирно автогенно рязане за дебелостенни тръби, профили и кухи греди – до 50 мм дебелина на стената. Строителна стомана, дребнозърнеста стомана (S460–S1100) и износоустойчива стомана (Hardox). Там, където тръбният лазер капитулира, ние все още работим икономично.
до 50 мм
Макс. дебелина на стената
Стомана · дребнозърнеста конструкционна стомана · Hardox · Високоякостни стомани
Материали
Копирна автогенна машина Zinser
Машина
2 500 × 1 200 мм
Формат на захващане
Избор на технология
Кога автогенното рязане на тръби е правилният избор – дебелина на стената, материал, размер на серията
От определени дебелини на стената и материали технологията на тръбния лазер достига своите граници. Автогенното рязане тогава остава икономически и технически превъзходното решение.
- Дебелина на стената над 30 мм
- Тръбните лазери обикновено работят до около 25–30 мм. Нашата автогенна технология реже надеждно до 50 мм – без компромис в качеството на ръба.
- Hardox или S690
- Износоустойчивите и високоякостните стомани реагират чувствително на лазерната топлина. Автогенното рязане създава по-широки, но термично по-щадящи топлинни зони.
- Фокус върху цената при малки серии
- Без скъпа настройка за лазерно програмиране. За 1–5 детайла често е значително по-изгодното решение – особено при цилиндрични профили със стандартни дължини.
Данни за машината
| Машина | Дебелина на стената | Формат |
|---|---|---|
| Zinser · Копирна газорезачна машина | до 50 мм | 2 500 × 1 200 мм |
Технически детайли
Технически възможности
Нашата копирна автогенна машина Zinser с две горелки следва прецизно шаблон или CNC програма – също и за взискателни тръбни профили с големи дебелини на стената.
| Параметър | Спецификация |
|---|---|
| Материали | Конструкционна стомана (S235, S355), дребнозърнеста конструкционна стомана, Hardox, високоякостни стомани (S460–S1100) |
| Форми на профилите | кръгла тръба, квадратна тръба (SHS), правоъгълна тръба (RHS), кухи профили, I-греди (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Видове срезове | скосени срезове, изрязвания, седловидни срезове, контурни срезове |
Силни страни
Дебелостенно, там където тръбният лазер се отказва
- До 50 мм дебелина на стената
- далеч отвъд границата на всяко устройство за тръбен лазер. Масивна стомана среща процесна сигурност.
- Hardox и S690 не са проблем
- високоякостни и износоустойчиви стомани, които натоварват прекомерно другите методи.
- Две горелки едновременно
- симетрични срезове и по-бързи времена за изпълнение при серийно производство.
- Възпроизводимо качество на контура
- машината Zinser следва копирната програма с CNC управление, срез след срез.
- Директно към процеса на заваряване
- след рязането продължава към пясъкоструене, заваряване и боядисване – всичко в Lorch.
Стоманостроителни фирми и производители на халета от региона на Щутгарт и региона DACH режат при нас в Лорх с пламък дебелостенни тръби и изрези на носещи профили – за дебелини на стените отвъд възможностите на тръбния лазер.
Сравнение на технологиите
Алтернатива на тръбния лазер – пряко сравнение
Не всяка задача изисква тръбен лазер. Когато дебелината на стената нараства, нараства и предимството на автогенното рязане.
| Характеристика | Тръбен лазер | 3D плазмено рязане на тръби Bock Maschinenbau | Автогенно рязане на тръби Bock Maschinenbau |
|---|---|---|---|
| Макс. дебелина на стената | ≤ 20 мм | до 30 мм | до 50 мм |
| Материали | Стомана, неръждаема стомана | Стомана, неръждаема стомана, износоустойчива ламарина | Строителна стомана, дребнозърнеста стомана (S460–S1100), износоустойчива стомана (Hardox) |
| 3D изрезки & изрязвания | Да | Да | Ограничено |
| Скосени срезове | Да | Да | Да |
| Скорост на рязане | Много висока | Висока | Средна |
| Икономичност | Скъпо | Икономично | Изгодно |
| Единичен детайл / малка серия | Ограничено | Да | Да |
Отрасли & области на приложение
Типични приложения
Навсякъде там, където дебелината на стената е коз – и никой тръбен лазер в света не може да се сравни.
Тежки стоманени конструкции
Масивни I-греди (IPB/HEB, IPE) и кухи профили за мостостроене, кранови греди и фундаментни конструкции с екстремни дебелини на стената и високи изисквания към категорията на заваряване.
Специално фундиране
Греди за шпунтови стени, компоненти за сондажни тръби и грайферни елементи от високоякостна стомана – произведени за тежки условия на експлоатация.
Производство на превозни средства & кранове
Осови тръби, сегменти на стрели и фланци на въртящи се венци от Hardox – дебелостенни, прецизни и директно готови за заваряване.
Offshore & машиностроене за съоръжения
Тръбни колена, разклонения и фланцови части за системи от съдове под налягане и offshore конструкции по стандарт.
От производството
Автогенно нарязване на тръби на практика

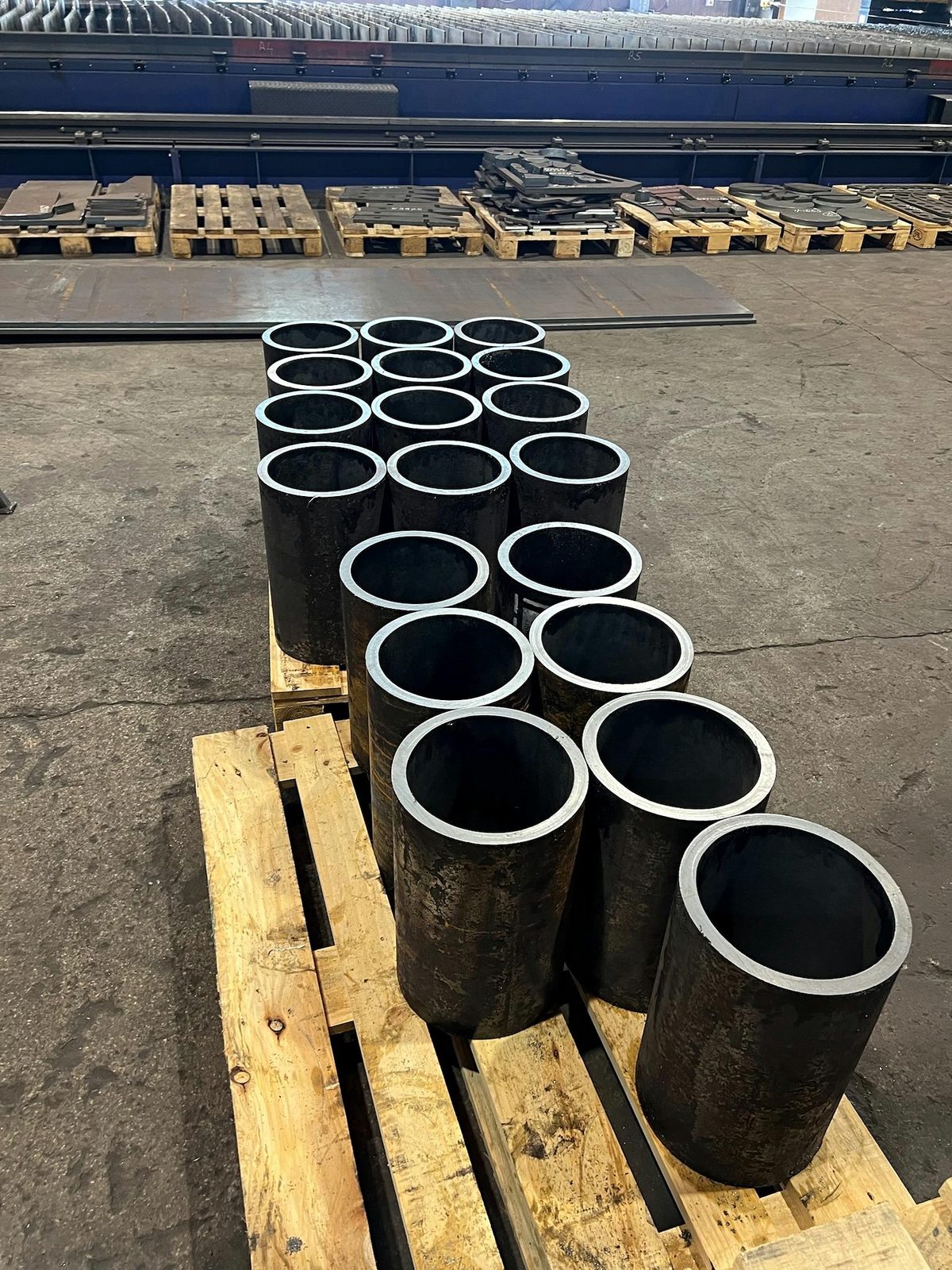

Нарязване на тръби и профили
Дебелостенните профили и греди първо се подготвят по дължина чрез рязане с трион, а след това се контурират чрез автогенно рязане за тръбния изрез.
Научете повече

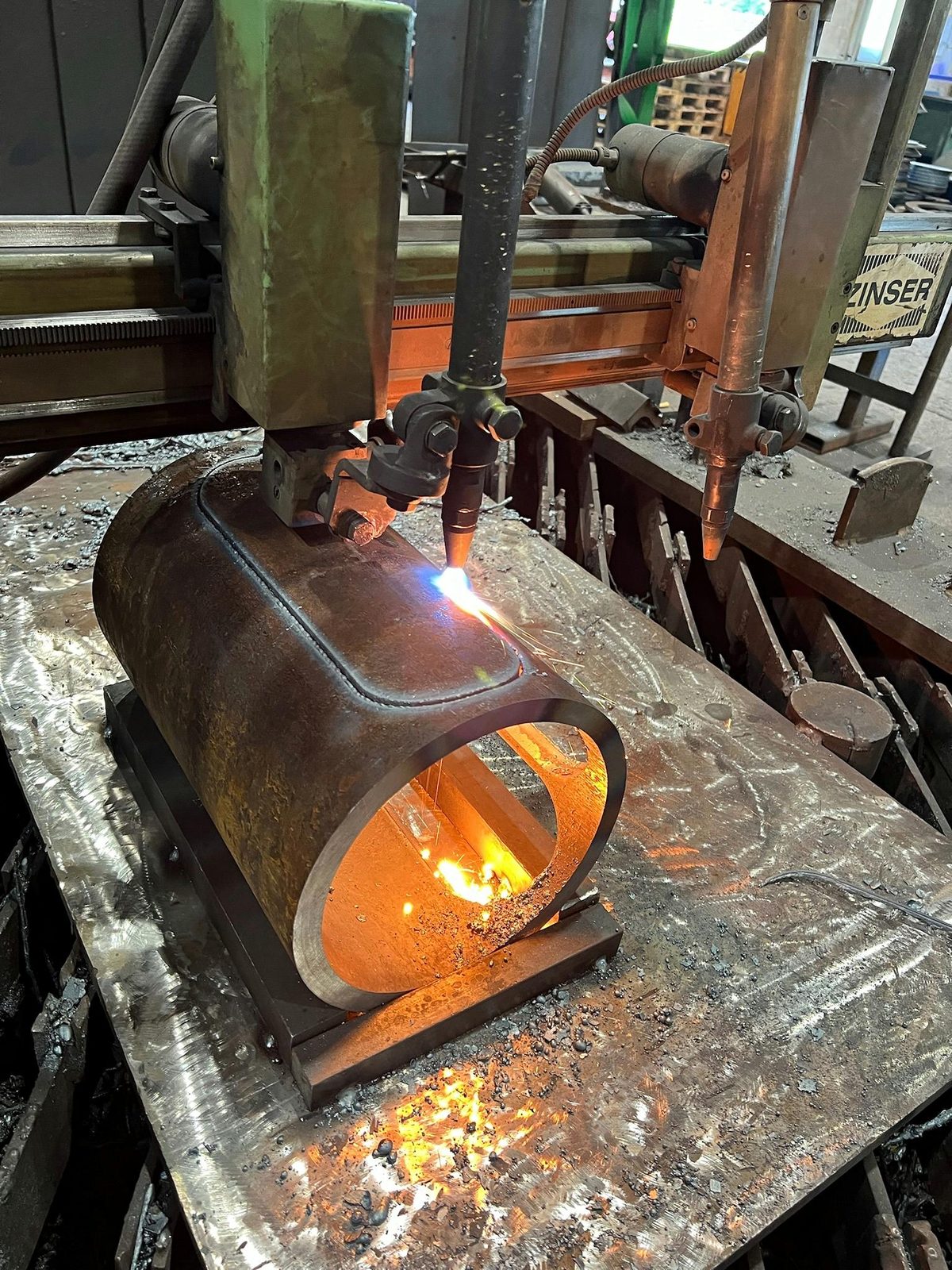

CNC изрязване на тръбен контур
Прецизно изрязан контур в дебелостенна стоманена тръба – директно готов за заваряване.
Автогенно нарязване S355 по поръчка
CNC автогенно нарязване на тръби за стоманени конструкции – серия и единичен детайл на една машина.
Научете повече
Неръждаема стомана или износоустойчива ламарина?
За 3D изрязвания до 30 мм: плазмено рязане
Когато Вашият проект изисква неръждаема стомана, износоустойчива ламарина или сложни 3D геометрии – и дебелината на стената е под 30 мм – нашето CNC плазмено рязане на тръби е по-прецизният избор.
Вижте 3D плазмено рязане на тръби
Често задавани въпроси за автогенното рязане на тръби
До каква дебелина на стената се режат автогенно тръби и профили?
До 50 мм дебелина на стената. Реже се на копирна автогенна машина Zinser, която с две горелки следва шаблон или CNC програма; форматът на захващане е 2 500 × 1 200 мм.
Какви форми на профилите и видове срезове са възможни при автогенното рязане на тръби?
При автогенното рязане на тръби се режат кръгла тръба, квадратна тръба (SHS), правоъгълна тръба (RHS), кухи профили и I-греди (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – като скосени срезове, изрязвания, седловидни срезове и контурни срезове.
Режат ли се автогенно тръби от Hardox, S460 или S690?
Да. Автогенното рязане на тръби обработва конструкционна стомана (S235/S355), дребнозърнеста конструкционна стомана и високоякостна конструкционна стомана (S460–S1100), както и износоустойчива стомана (Hardox).
Как се изрязват 3D изрези в тръби?
При автогенното рязане на тръби 3D изрезите и изрязванията са възможни само ограничено. Затова до 30 мм дебелина на стената Bock реже сложни 3D геометрии на системата за 3D плазмено рязане на тръби, включително в неръждаема стомана, дребнозърнеста конструкционна стомана и износоустойчива стомана; автогенно се режат дебелини на стената до 50 мм.
