Автогенно (кислородно) рязане до 200 мм – производство по поръчка Lorch
Икономично автогенно рязане на конструкционна, дребнозърнеста и износоустойчива стомана от 25 до 200 мм – с автоматична фаска, без минимална поръчка и директно предаване към заваряване, пясъкоструене или боядисване. Производство по поръчка в Lorch, Германия.
Формат 20 000 × 3 500 мм
CNC автогенно рязане на максимален формат – големи конструктивни плочи в един проход.
До 200 мм дебелина
Икономично за дебели листове, където лазер или плазма достигат своите граници.
Рязане с фаска ±45°
Автоматична подготовка на заваръчния шев – елиминира вторичните операции директно при рязане.
Конструкционна · Дребнозърнеста · Износоустойчива
Конструкционна стомана S235/S355, дребнозърнеста до S1100 и износоустойчиви стомани – до 200 мм дебелина.
Директна допълнителна обработка
Заваряване, CNC обработка, пясъкоструене и боядисване без външни интерфейси в Lorch.
Производство по поръчка без минимуми
Единични детайли, прототипи и серийни детайли се изработват по чертеж.
Автогенно (кислородно) рязане – метод и капацитет
При автогенното рязане стоманата се окислява и разделя чрез струя кислород. Методът е особено икономичен за дебели плочи от около 25 мм до 200 мм дебелина. Конструкционна, дребнозърнеста и износоустойчива стомана могат да се режат прецизно до максимални дебелини.
CNC инсталацията за автогенно рязане работи на формат 20 000 × 3 500 мм. Така могат да бъдат обработвани в един проход и едрогабаритни дебели листове и структурни плочи. Автоматичното рязане на фаски до ±45° позволява подготовка на заваръчен шев без допълнителна обработка.
Автогенно изрязани детайли от конструкционна, дребнозърнеста и износоустойчива стомана се изработват по чертеж. Производството по поръчка в Lorch обхваща единични детайли и малки серии.
Качеството на разреза се оценява съгласно EN ISO 9013. За носещи конструктивни детайли и заваръчни шевове при необходимост се извършват допълнителни обработки като шлайфане или термично изправяне. Производството по поръчка се извършва по чертеж и условия за приемане на клиента.
Автогенно изрязаните детайли редовно се обработват допълнително директно в предприятието: заваряване, пясъкоструене и боядисване в Lorch са интегрирани последващи стъпки. Външното междинно складиране и логистиката между производствените стъпки отпадат – това спестява време и разходи.
Осигуряването на качеството се извършва съгласно DIN EN ISO 9001:2015 с пълна проследимост на материалите. Удостоверения за материали на всички използвани стомани и специални стомани се предоставят при запитване или при изискване на проекта и се прилагат към обхвата на доставката.
Данни за машината
| Машина | Формат | Дебелина на рязане | Рязане на фаска |
|---|---|---|---|

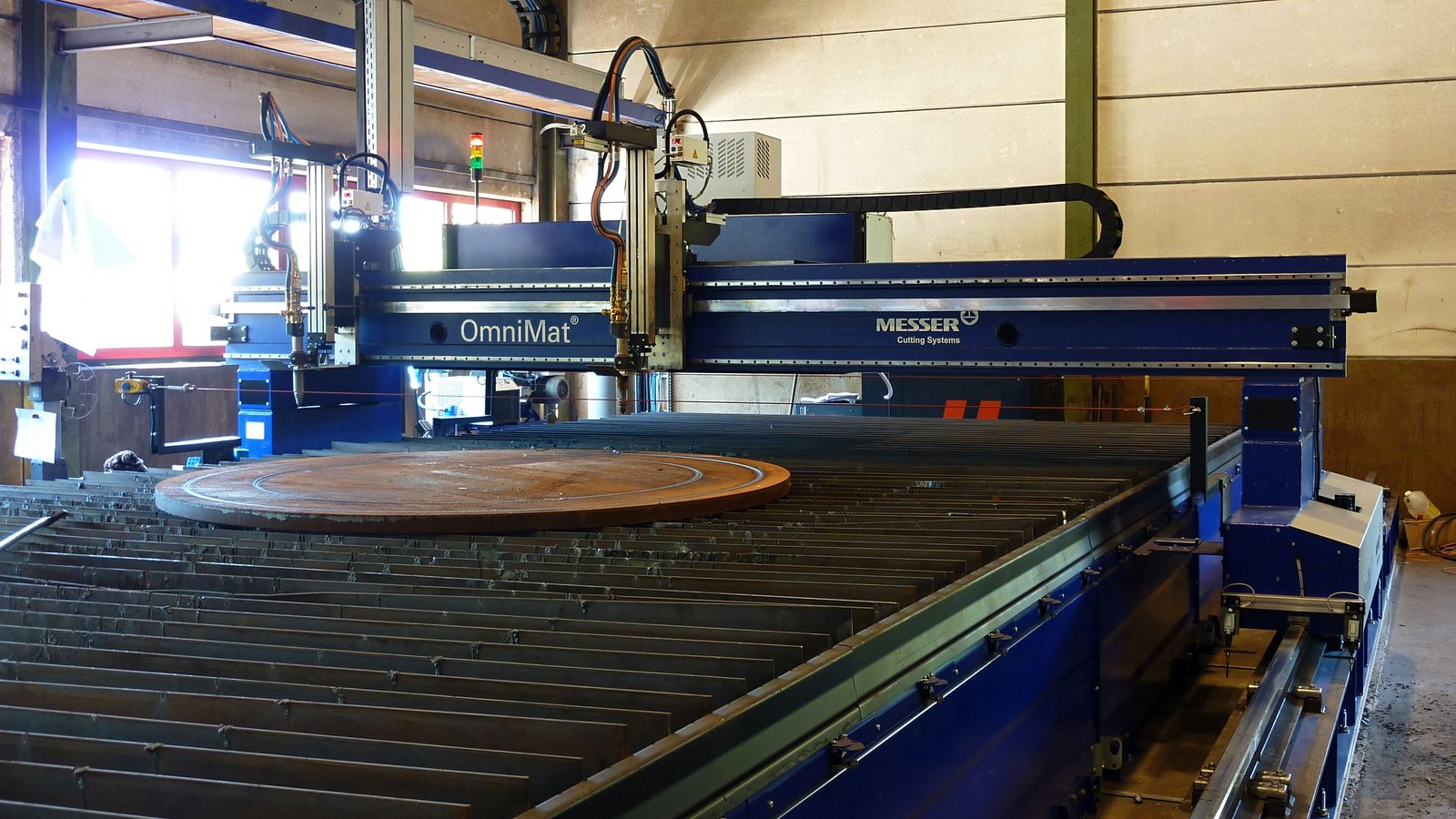

| Messer OmniMat L5000 · Машина за кислородно рязане | 20 000 × 3 500 мм | до 200 мм | ±45° |
Материали за автогенното рязане
Автогенното рязане е подходящо за желязосъдържащи стомани:
- Конструкционна стомана S235, S355 – от 25 мм до 200 мм
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, за носещи детайли
- Hardox 400 / 500 – за силно натоварени детайли до 200 мм
- Стомани за съдове под налягане и топлоустойчиви P265GH, P355GH, 16Mo3
- Специални стомани по чертеж и спецификация на клиента
За тънки ламарини и неръждаема стомана плазменото рязане е по-икономичният метод.
Типични приложения при автогенното рязане
Автогенното рязане при Bock се използва за:
- Едрогабаритни заготовки за заварени конструкции
- Стенни листове, фланци и ребра за тежкотоварни конструкции
- Заготовки от дебел лист за износоустойчиви детайли
- Фаскови разрези като подготовка на заваръчен шев
- Структурни детайли за изграждане на превозни средства и инсталации
Автогенно изрязаните детайли могат да бъдат заварявани, обработвани и боядисвани в едно и също предприятие. Автогенното рязане в Lorch е интегрирано в цялостен производствен процес: автогенно изрязаните детайли се предават след рязането директно към производството на заварени възли, след това се пясъкоструят и боядисват по спецификация на клиента. За износоустойчиви и високоякостни стомани всички обработващи стъпки са възможни в едно и също предприятие. Документация за качество съгласно DIN EN ISO 9001:2015 е налична за всички видове поръчки. Производство по поръчка без минимални количества за единични детайли и малки серии. Бързи срокове за реакция благодарение на собствен склад за материали.

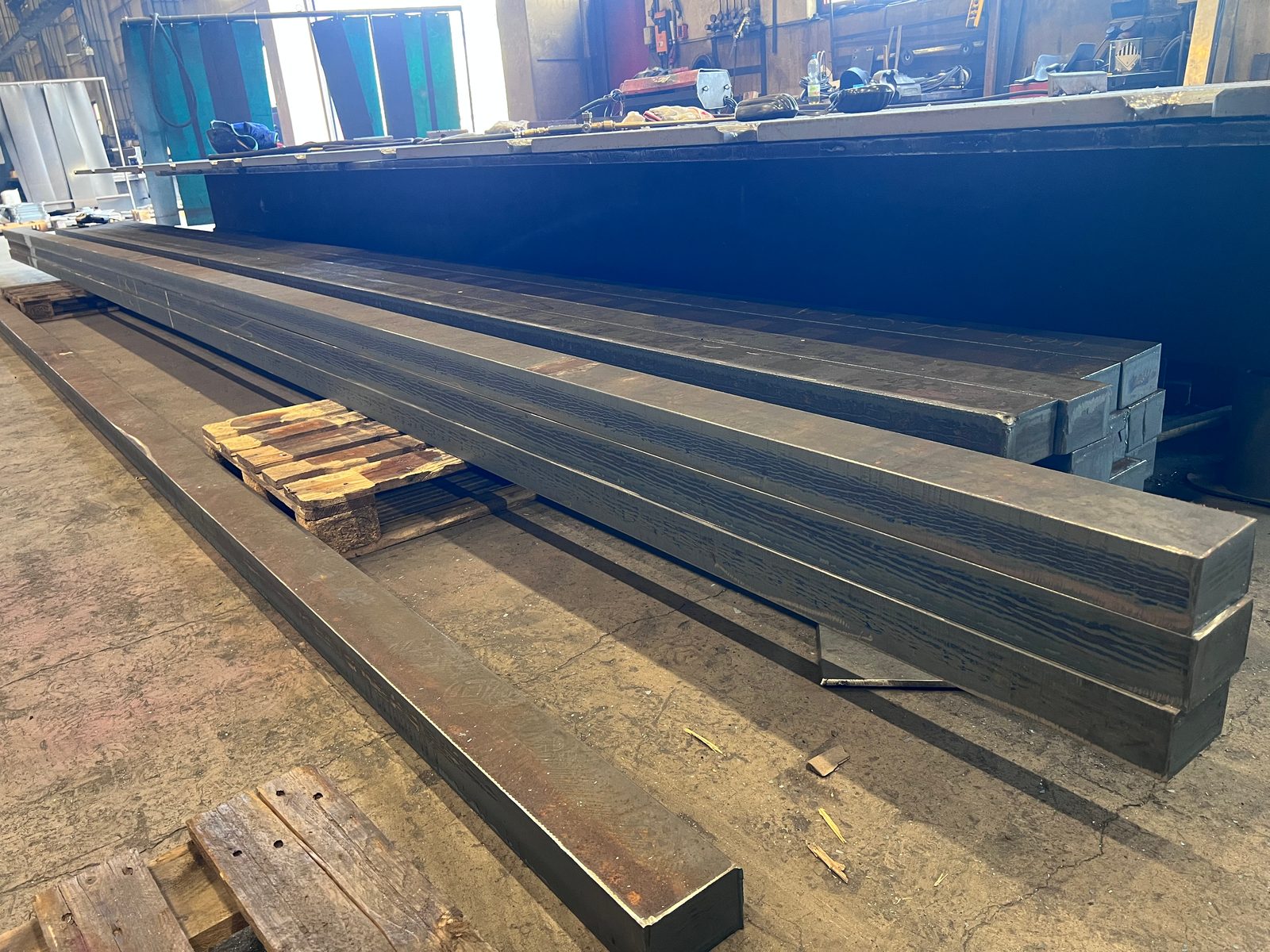

Дълги детайли от автогенно рязане от S355 – изрязани от дебела ламарина
Дълги тесни детайли от автогенно рязане от S355 минават през машината редовно – лентови профили, пояси и стеблени листове, изрязани от дебела ламарина вместо отрязани от профил. Това го прави възможно масата 20 000 × 3 500 мм: такъв детайл се получава наведнъж, без снаждане и без междинен рез.

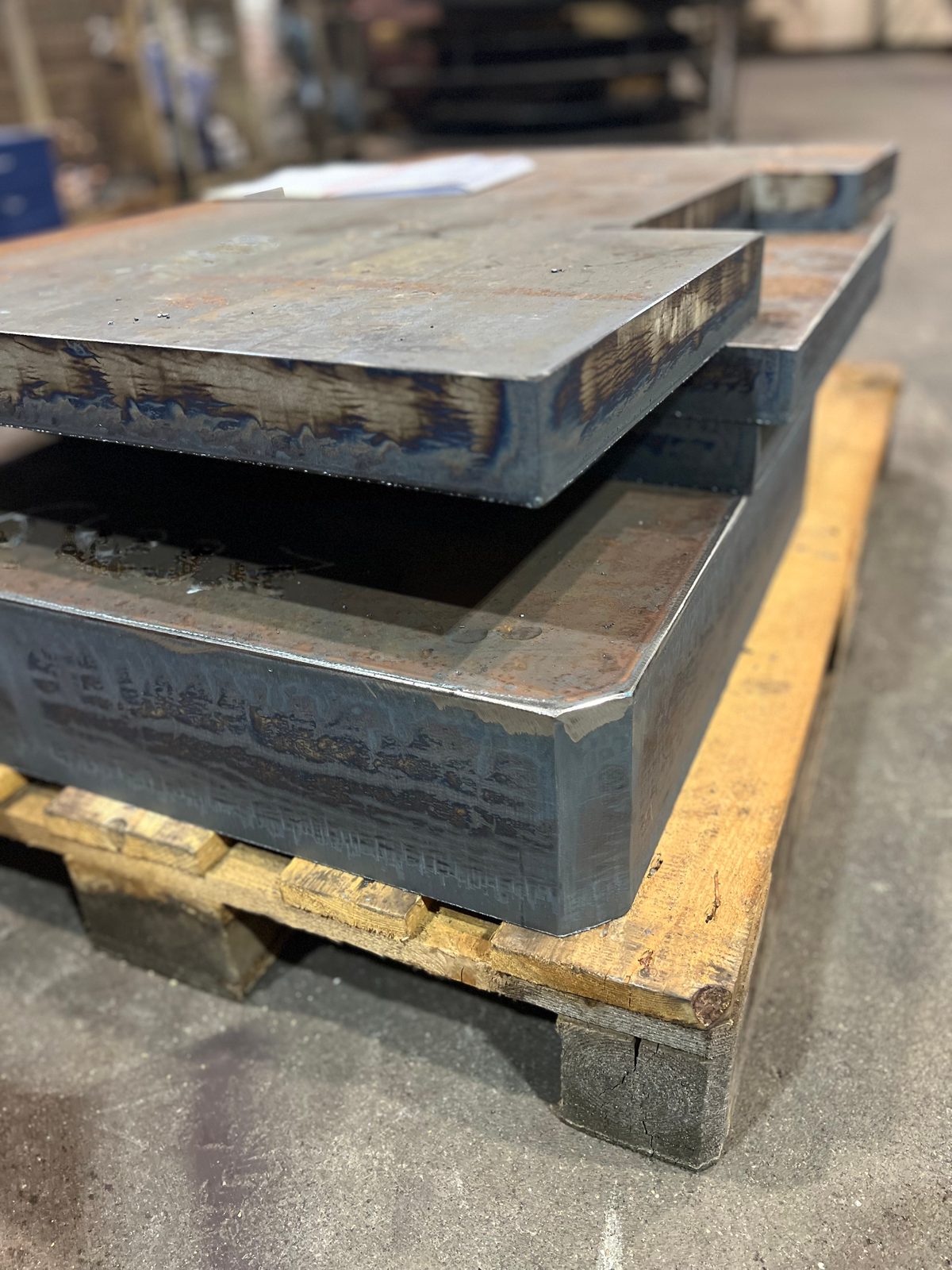

Режещите повърхности носят типичните бразди на автогенния рез; качеството се оценява по EN ISO 9013. Дали детайлът след това ще се шлифова, изправя или направо ще се скоси, решава чертежът. Заваряване, струйно почистване и боядисване следват в същия завод.

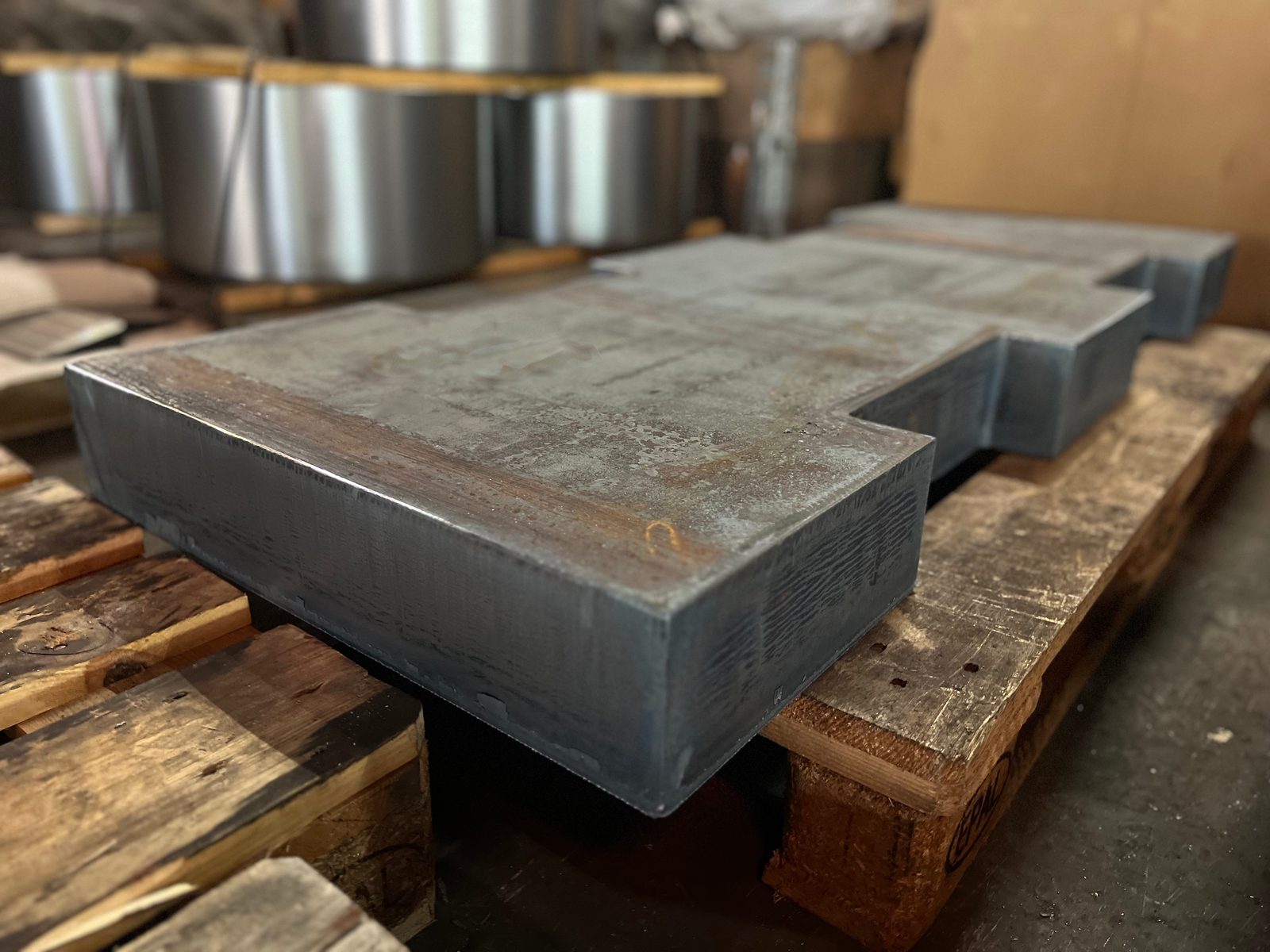

Пръстени и свободни контури – автогенно рязане на стомана по чертеж
Дискове с вътрешен изрез, пръстени и свободно програмирани контури са вторият редовен случай. За машината формата има малко значение – дебелината на ламарината определя подаването, ширината на реза и разходите, а автогенното рязане поема до 200 мм.
И двата примера са повтарящи се поръчки, а не гранична стойност. Материал, дебелина, дължина и контур проверяваме по всеки чертеж – заедно с въпроса какъв ръб е нужен на детайла след това.

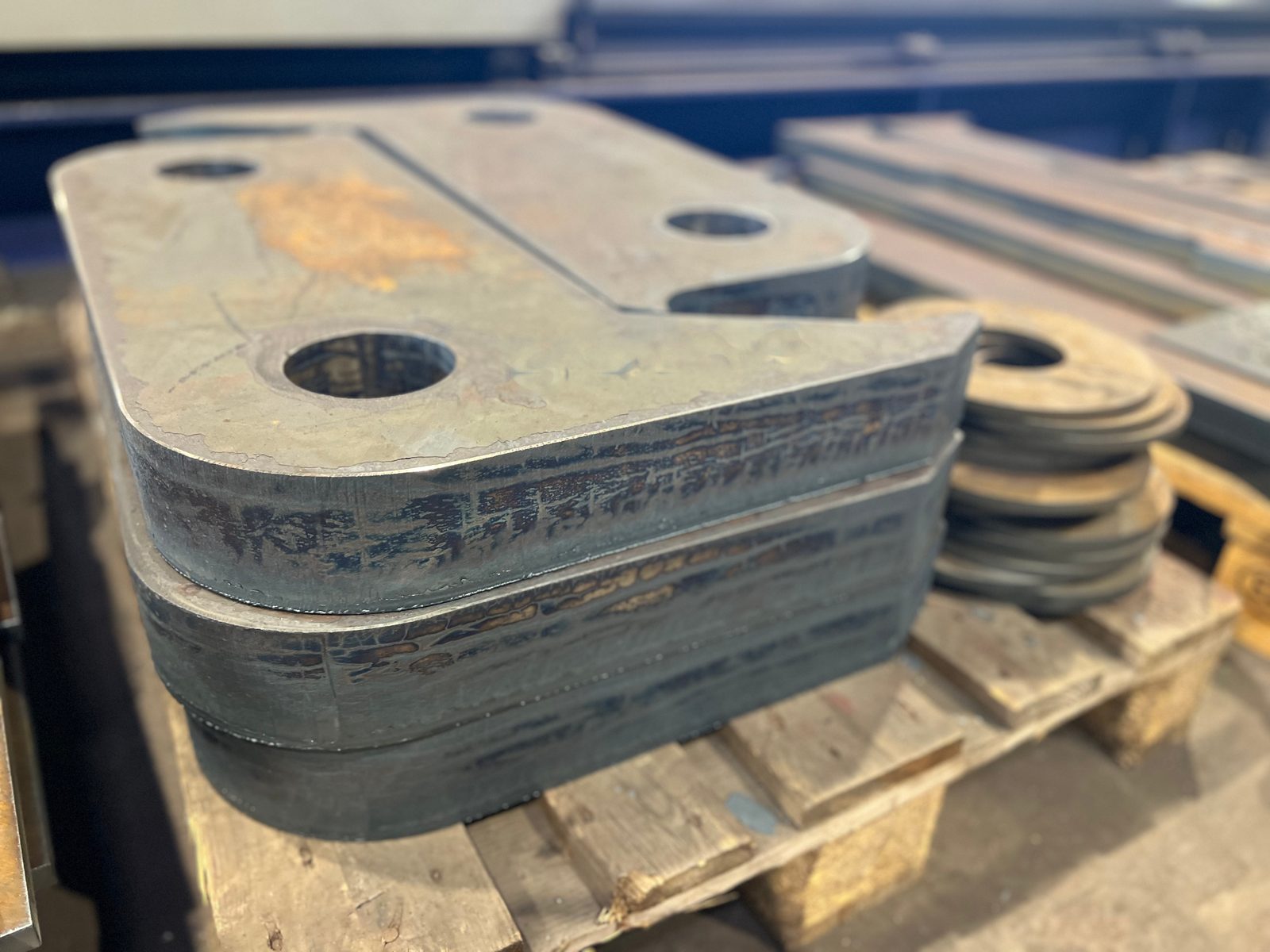

Впечатления от автогенното рязане
Истински кадри от нашето производство в Лорх – от рязането на кръгла заготовка на решетъчната маса през машинно водената автогенна горелка в сноп искри до готовите детайли на палета: кръгли заготовки, плоски детайли с фаска, профилни детайли и овални ламарини.
Автогенно (кислородно) рязане при Bock – вашите предимства
Bock Maschinenbau експлоатира автогенно рязане като част от цялостен производствен процес:
- Формат 20 000 × 3 500 мм
- Едрогабаритни плочи се обработват в един проход – не са необходими разделящи разрези.
- Дебелини на стената до 200 мм
- Икономично за дебели плочи, където лазер или плазма достигат граници.
- Фасков разрез ±45°
- Автоматична подготовка на заваръчен шев – спестява допълнителна обработка и време за настройка.
- Производство по поръчка без минимални количества
- Единични детайли, прототипи и серийни детайли се изработват по равно.
- DIN EN ISO 9001:2015
- Система за управление на качеството с документирано управление на материалите.
Металообработващи фирми, шлосерски работилници и търговци на стомана от окръг Ostalbkreis, региона на Щутгарт и региона DACH получават при нас в Лорх детайли, рязани с пламък, до 200 мм – включително единични бройки, в кратък срок.
Често задавани въпроси за автогенното рязане
Предлага ли се автогенното рязане като производство по поръчка?
Да. Bock изработва автогенно изрязани детайли до 200 мм като производство по поръчка по чертеж – на CNC инсталацията за автогенно рязане Messer OmniMat L5000 в Lorch, за единични детайли, прототипи и серийни детайли без минимални количества.
Колко дълги и широки могат да бъдат автогенно изрязаните детайли?
До 20 000 × 3 500 мм – това е работният формат на CNC инсталацията за автогенно рязане. Дълги, тесни детайли от S355 като лентови профили, пояси и стеблени листове се получават на нея от дебела ламарина наведнъж, без снаждане и без междинен рез.
Кои стомани се режат автогенно – включително Hardox?
Конструкционна стомана S235/S355, дребнозърнеста конструкционна стомана до S1100 и износоустойчиви марки като Hardox се режат автогенно до дебелина на стената 200 мм. Неръждаемата стомана и тънките ламарини се разделят чрез CNC плазмено рязане.
Режат ли се автогенно и пръстени, дискове и свободни контури?
Да. Дискове с вътрешен изрез, пръстени и свободно програмирани контури са редовен случай при автогенното рязане; подаването, ширината на реза и разходите се определят от дебелината на ламарината, почти не от формата.
Изпълняват ли се при автогенното разкрояване и фаски за заваръчни шевове и изправяне?
Да. Фаски до ±45° CNC инсталацията за автогенно рязане изрязва автоматично като подготовка на заваръчния шев директно при разкрояването; за носещи конструктивни детайли и заваръчни шевове при необходимост се извършват шлайфане или термично изправяне. Дали детайлът ще се шлифова допълнително, изправя или скосява, решава чертежът.
Контакт
Запитване за автогенно рязане
Изпратете ни чертеж или DXF с материал, дебелина на ламарината и количество. Получавате разкроените детайли със или без фаска – или направо заварени, пясъкоструйно обработени и боядисани.
