Портално фрезоване – Zayer Thera W с ход до 26 м | Производство по поръчка в Lorch
Две портални фрезови машини Zayer Thera W с 30°-въртяща се фрезова глава – ход до 26 000 мм за изключително дълги и тежки детайли до 50 т в едно закрепване, като производство по поръчка в Lorch без минимални количества.
Ход до 26 000 мм
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 мм. Един от най-големите фрезови ходове в региона.
Две портални фрезови машини
Thera W 26000 и Thera W 16000 – паралелен капацитет, кратки срокове за изпълнение и спазване на сроковете.
30°-фрезова глава на 0,001°
Позиционируема във всяко положение на 0,001° – също и сложни и трудно достъпни повърхности.
Тежки детайли до 50 т
Кранова система 2×25 т и халова инфраструктура за едрогабаритни детайли.
Маса до 26,5 × 4 м
Голяма работна повърхност и корава ролкова пътека с предварително напрежение – стабилно и без вибрации закрепване.
Стомана · Hardox · неръждаема стомана
Конструкционна стомана, дребнозърнеста конструкционна стомана до S1100, Hardox 400/500 и неръждаема стомана 1.4301/1.4571.
Портално фрезоване при Bock – какво постига Zayer Thera W

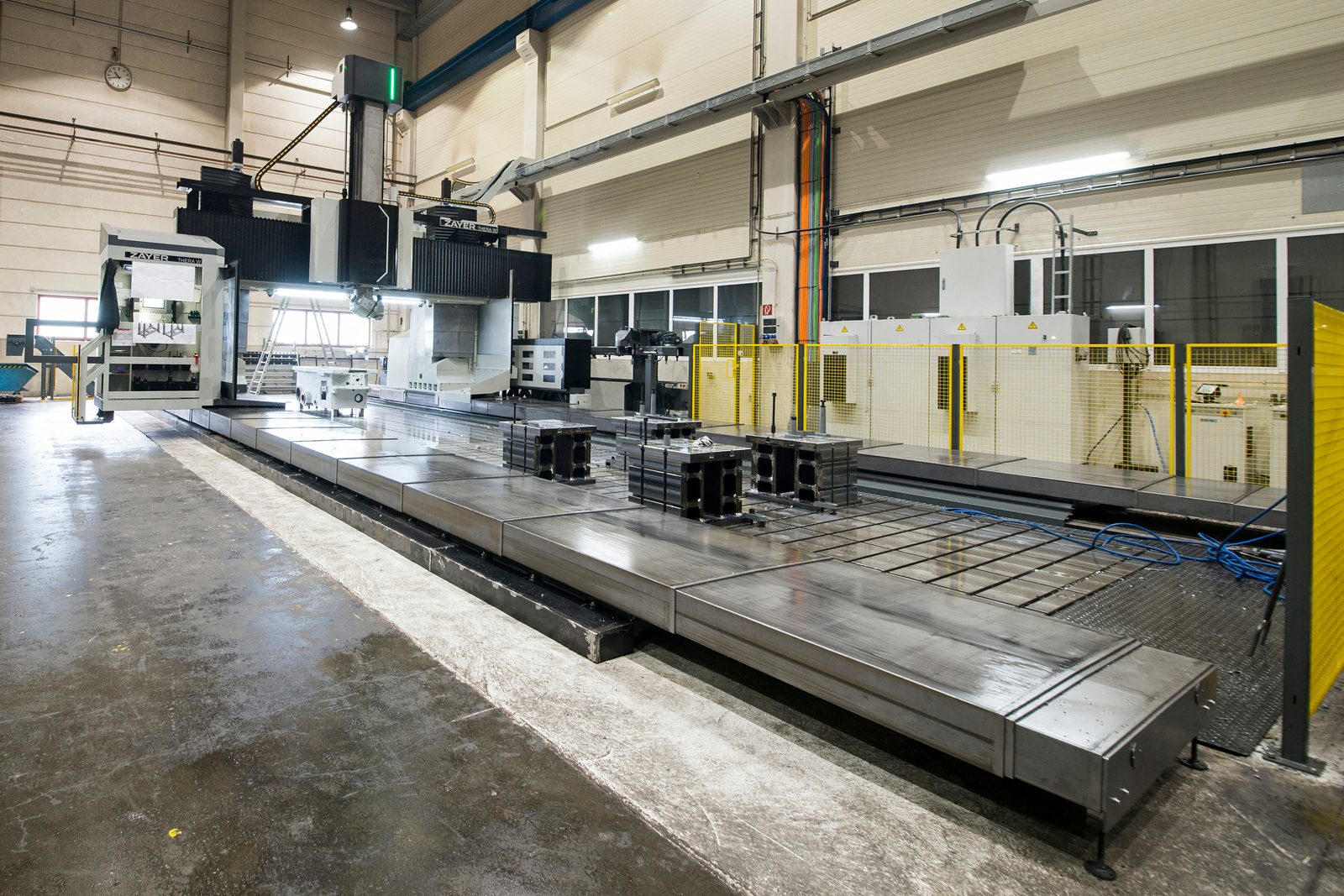

Порталната фрезова машина води фрезовата глава в двустранно подпрян портал – това осигурява максимална коравина за тежка стружкоотнемаща обработка на едрогабаритни детайли. Bock експлоатира две еднакви машини Zayer Thera W: Thera W 26000 с ход 26 000 мм и Thera W 16000 с ход 16 000 мм.

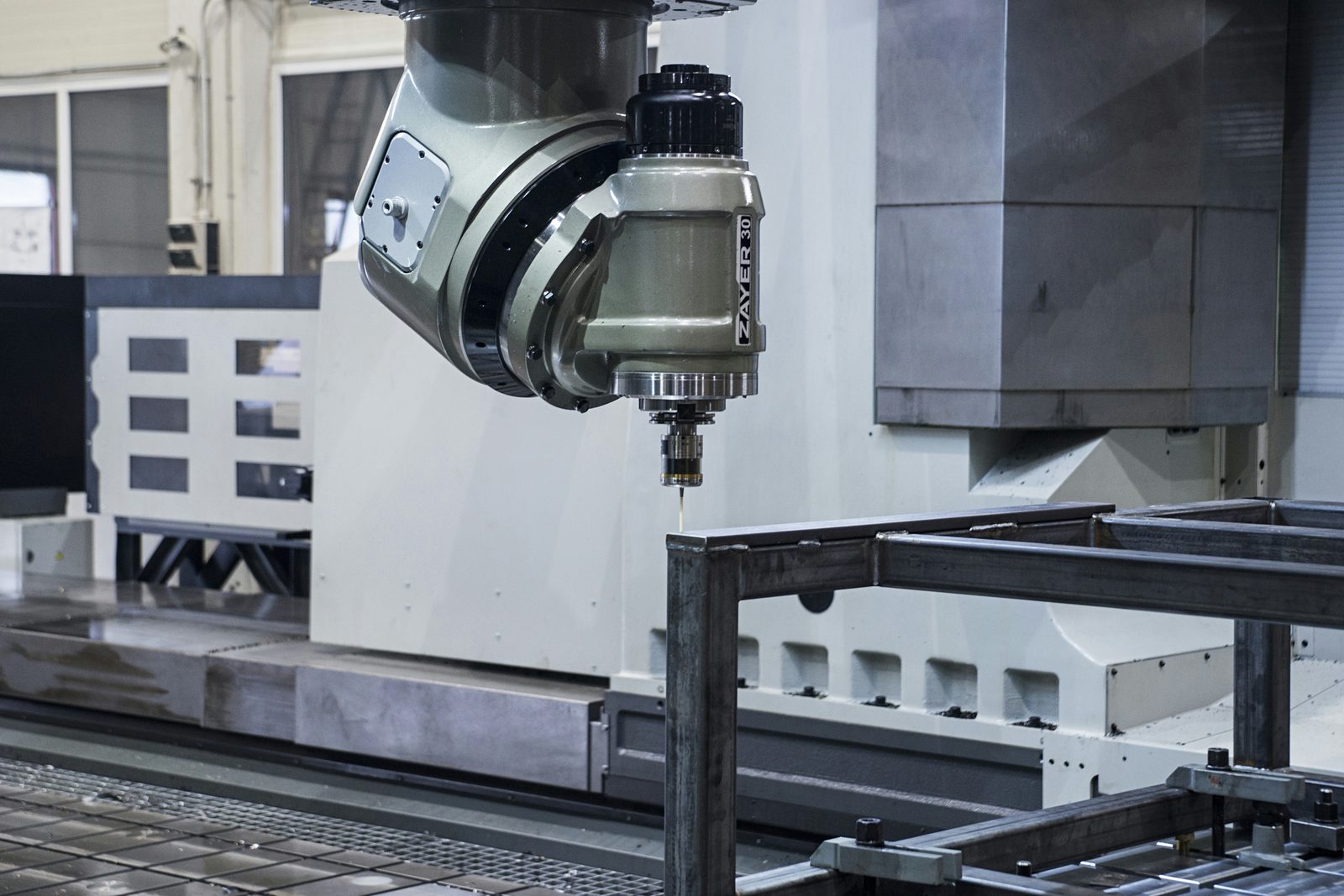

30°-фрезовата глава е позиционируема във всяко положение на 0,001° и прави сложни, наклонени и трудно достъпни повърхности достъпни в едно закрепване. Стабилната ролкова пътека с регулируемо предварително напрегнати ролкови опори осигурява висока коравина и с това висока размерна точност – също и при много дълги ходове.
Две машини означават реален капацитет: паралелно производство на няколко поръчки, кратки срокове за изпълнение и надеждност срещу престои за проекти със срокове. Програмирането се извършва по CAD данни или по размери от чертеж – единични детайли, прототипи и малки серии по равно, като производство по поръчка без минимални количества.
Крановата уредба 2×25 т в завода позволява безопасно закрепване на тежки детайли до 50 т. След порталното фрезоване детайлите могат да бъдат предадени директно за разстъргване, заваряване, пясъкоструене и боядисване – всичко в едно и също предприятие в Lorch, без външна логистика между обработващите стъпки.
Данни за машините – портални фрезови машини Zayer Thera W
Основни данни на двете портални фрезови машини Zayer Thera W в производството по поръчка при Bock:
| Параметър | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Ход по X (дължина) | 26 000 мм | 16 000 мм |
| Ход по Y (широчина) | 5 000 мм | 4 000 мм |
| Ход по Z (височина) | 3 250 мм | 2 850 мм |
| Работна повърхност на масата | 26 500 × 4 000 мм | 16 500 × 3 000 мм |
| Фрезова глава | 30°, позиционируема във всяко положение на 0,001° | 30°, позиционируема във всяко положение на 0,001° |
| Главен двигател | Heidenhain · 43 кВт | Heidenhain · 43 кВт |
| Управление | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Направляваща | Ролкова пътека с регулируемо предварително напрежение | Ролкова пътека с регулируемо предварително напрежение |
Коя машина ще обработва вашия детайл, определяме съобразно вашите изисквания. Конкретната осъществимост и допуски проверяваме за всеки проект въз основа на вашия чертеж.
Типични приложения на порталното фрезоване
Порталните фрезови машини Zayer Thera W при Bock се използват за:
- Основни плочи и машинни легла за тежко машиностроене
- Греди, рамки и напречни елементи за превозни средства и кранови носещи съоръжения
- Тежки детайли с дълги обработени равнини и редове отвори
- Сложно обработени структурни детайли за изграждане на инсталации и специално машиностроене
- Предварително обработени заготовки като предпроизводствена степен за заварени конструкции
Обработените детайли могат да бъдат заварявани, пясъкоструени и боядисвани в едно и също предприятие. Порталното фрезоване в Lorch е особено подходящо за едрогабаритни машинни рамки, направляващи пътеки и структурни детайли с тесни допуски на големи разстояния – фрезов капацитет, който рядко е наличен в сравними предприятия за производство по поръчка. Документация за качество и размерни протоколи съгласно DIN EN ISO 9001:2015 са стандартно налични.
Материали за порталното фрезоване
Bock използва предимно европейски качествени стомани:
- Конструкционна стомана S235, S355 – Стандартна конструкционна стомана
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, подходяща за заваряване
- Hardox 400 / 500 – износоустойчива стомана за натоварени детайли
- Неръждаема стомана 1.4301, 1.4571 – устойчива на корозия
- Специални стомани по чертеж и спецификация на клиента
Удостоверения за материали се предоставят при запитване или съгласно изискванията на проекта.
Преглед на услугите производство по поръчка и стоманени конструкции
Впечатления от порталното фрезоване

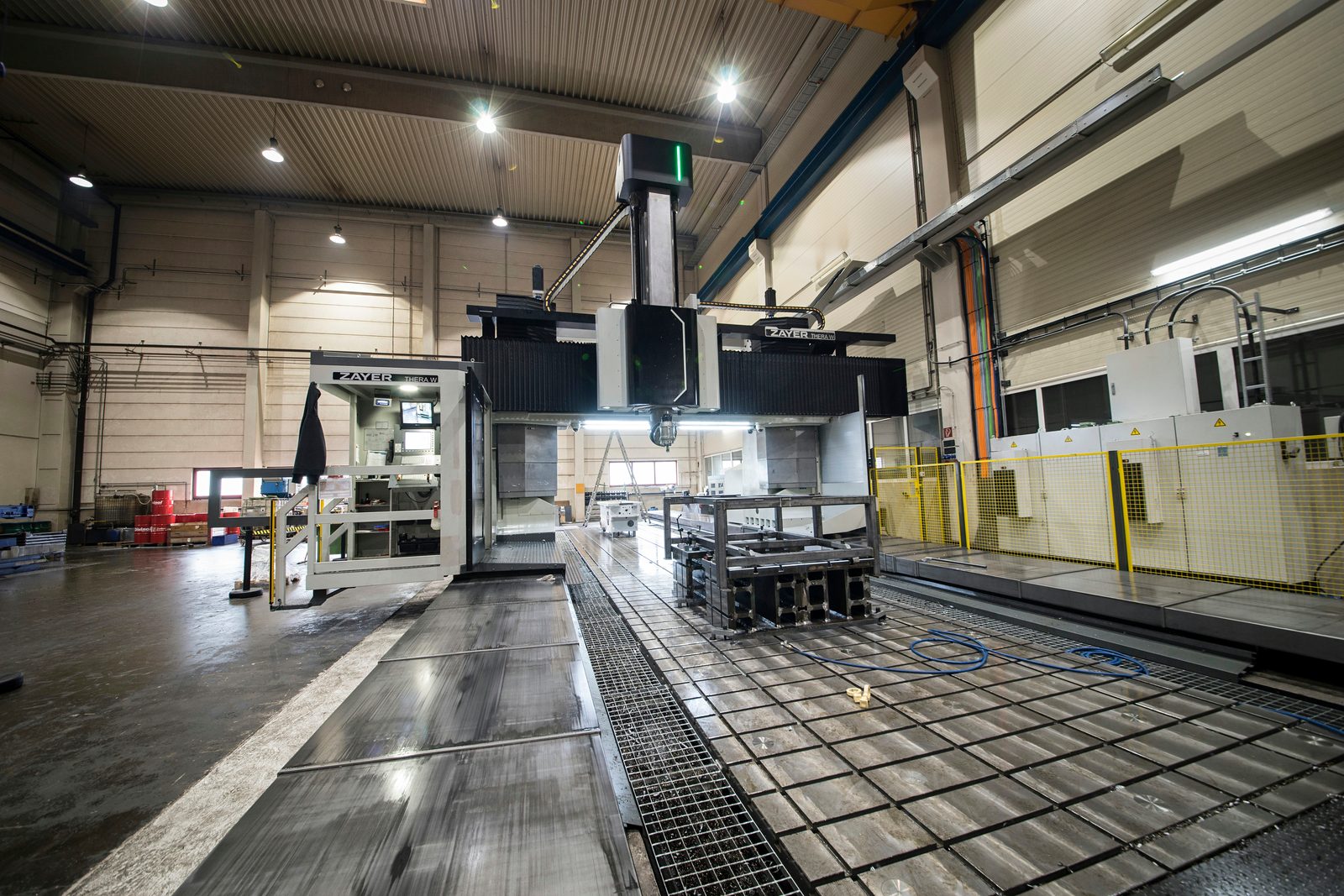

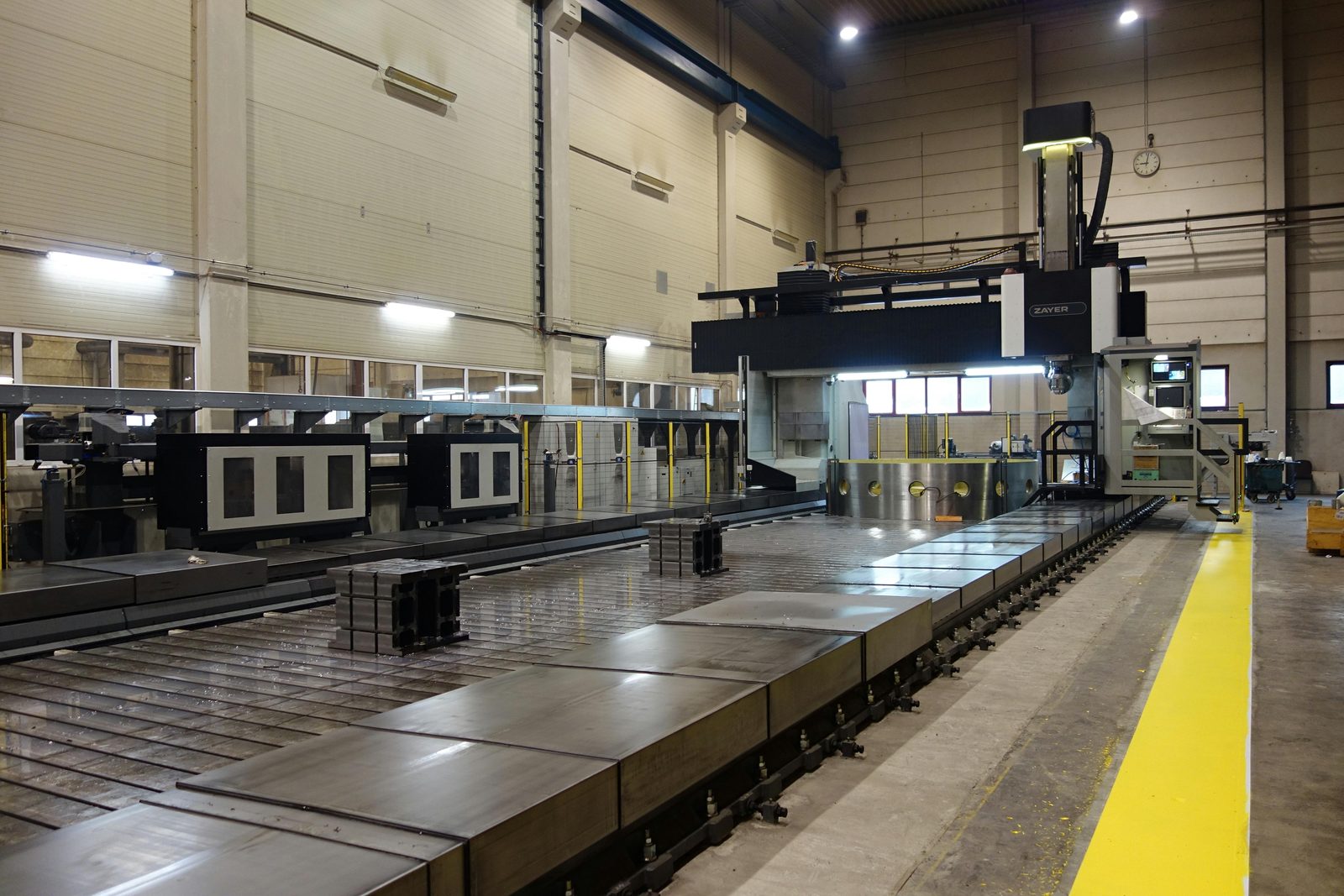

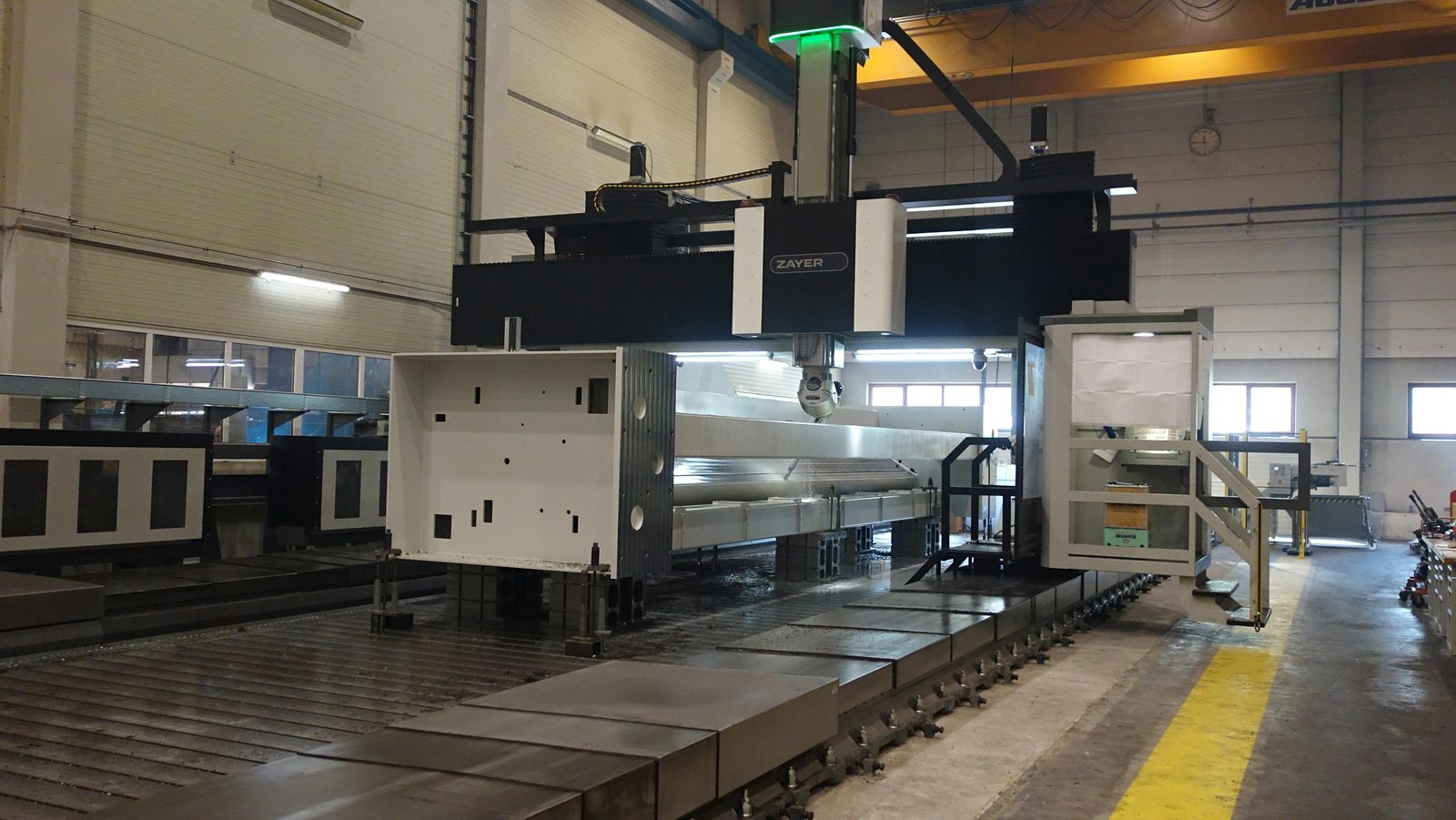

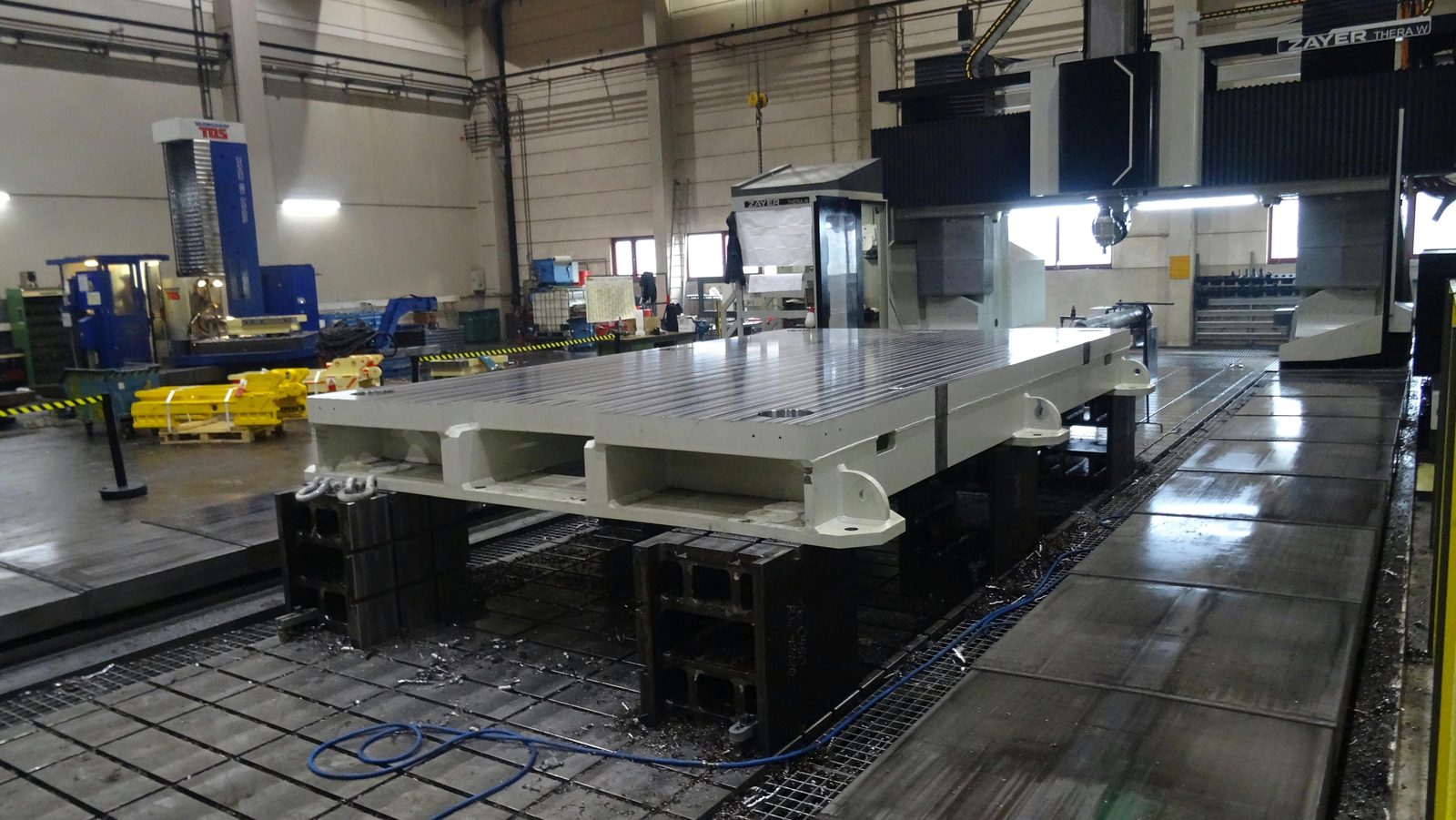

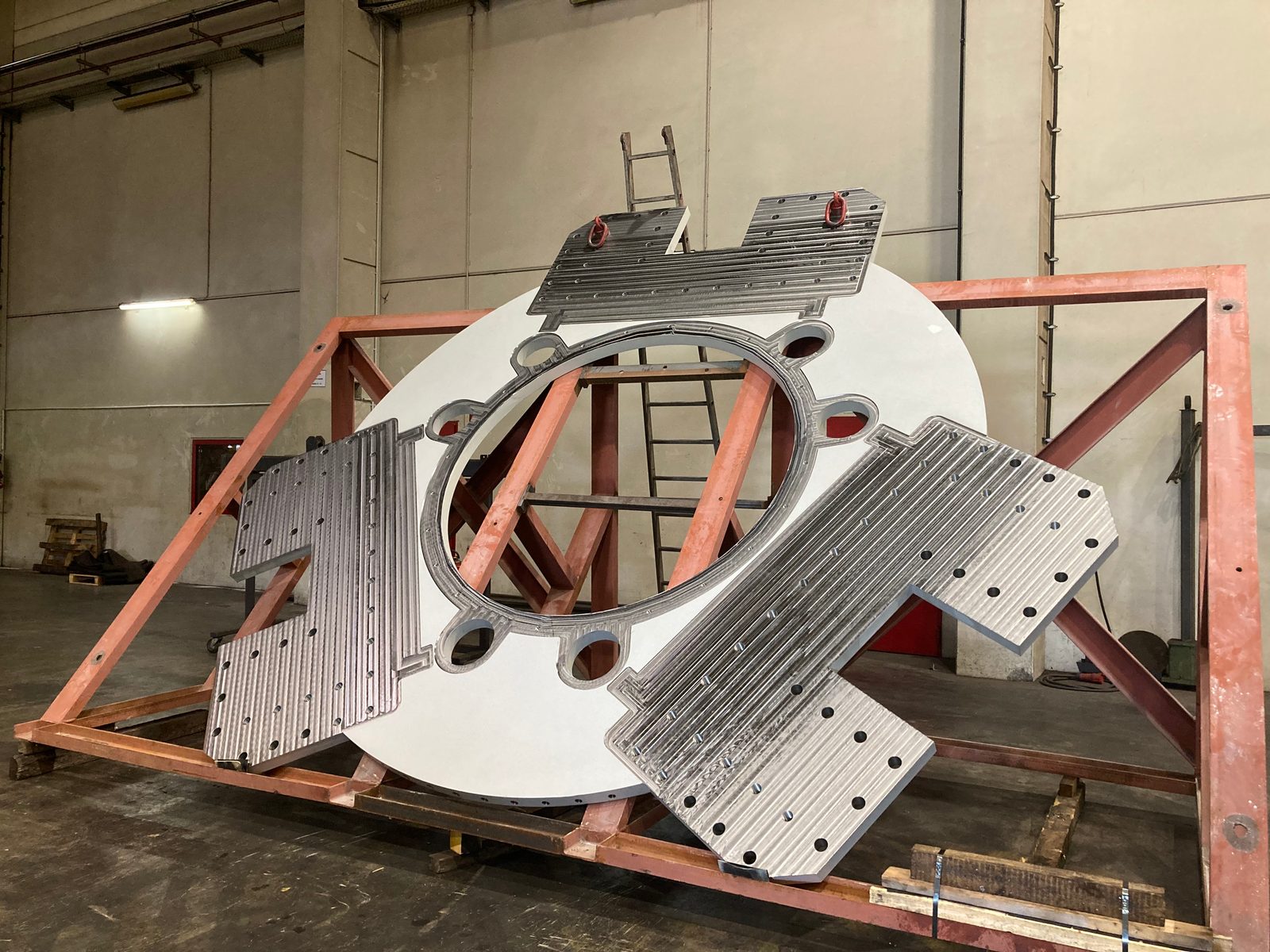

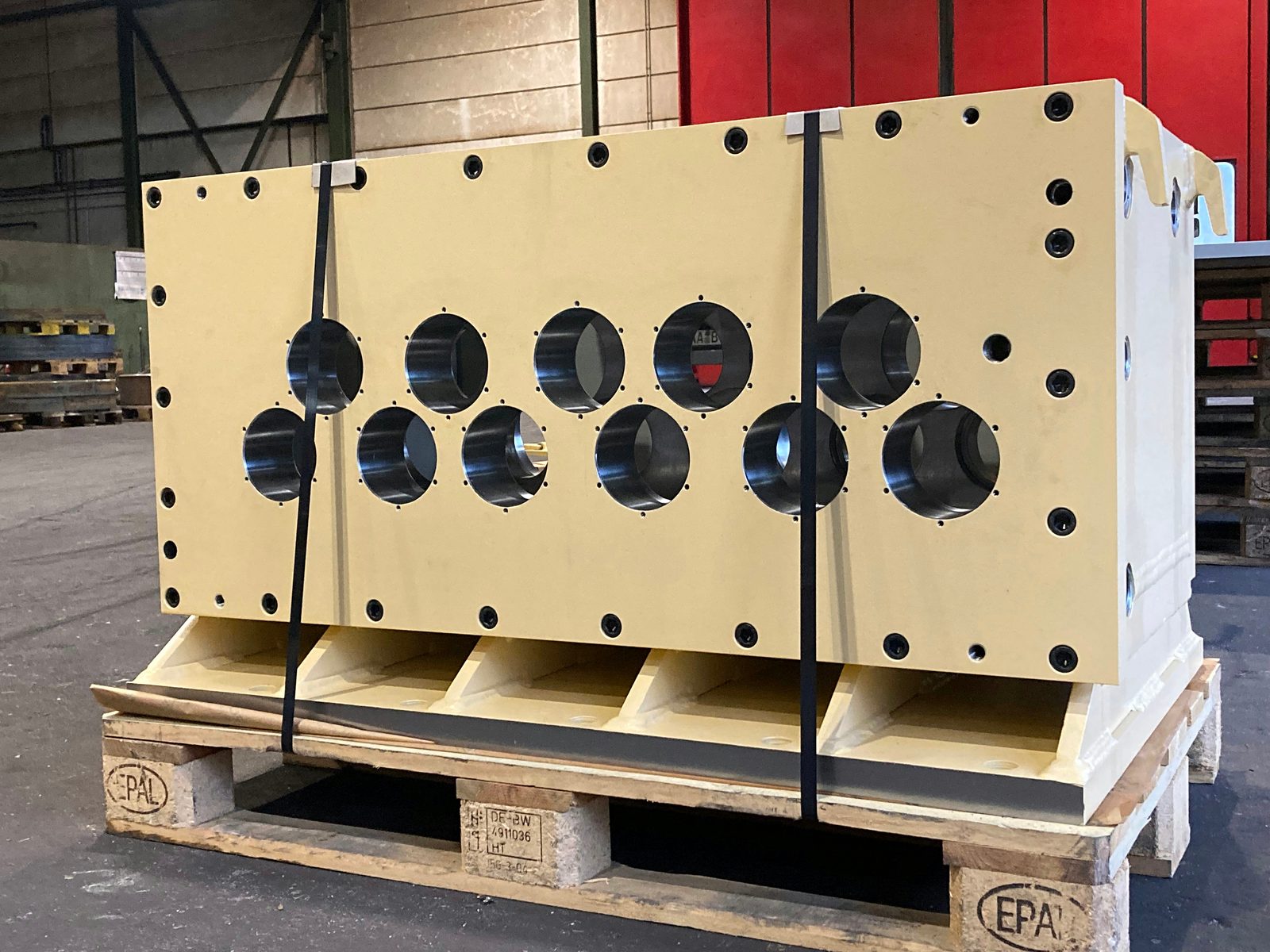

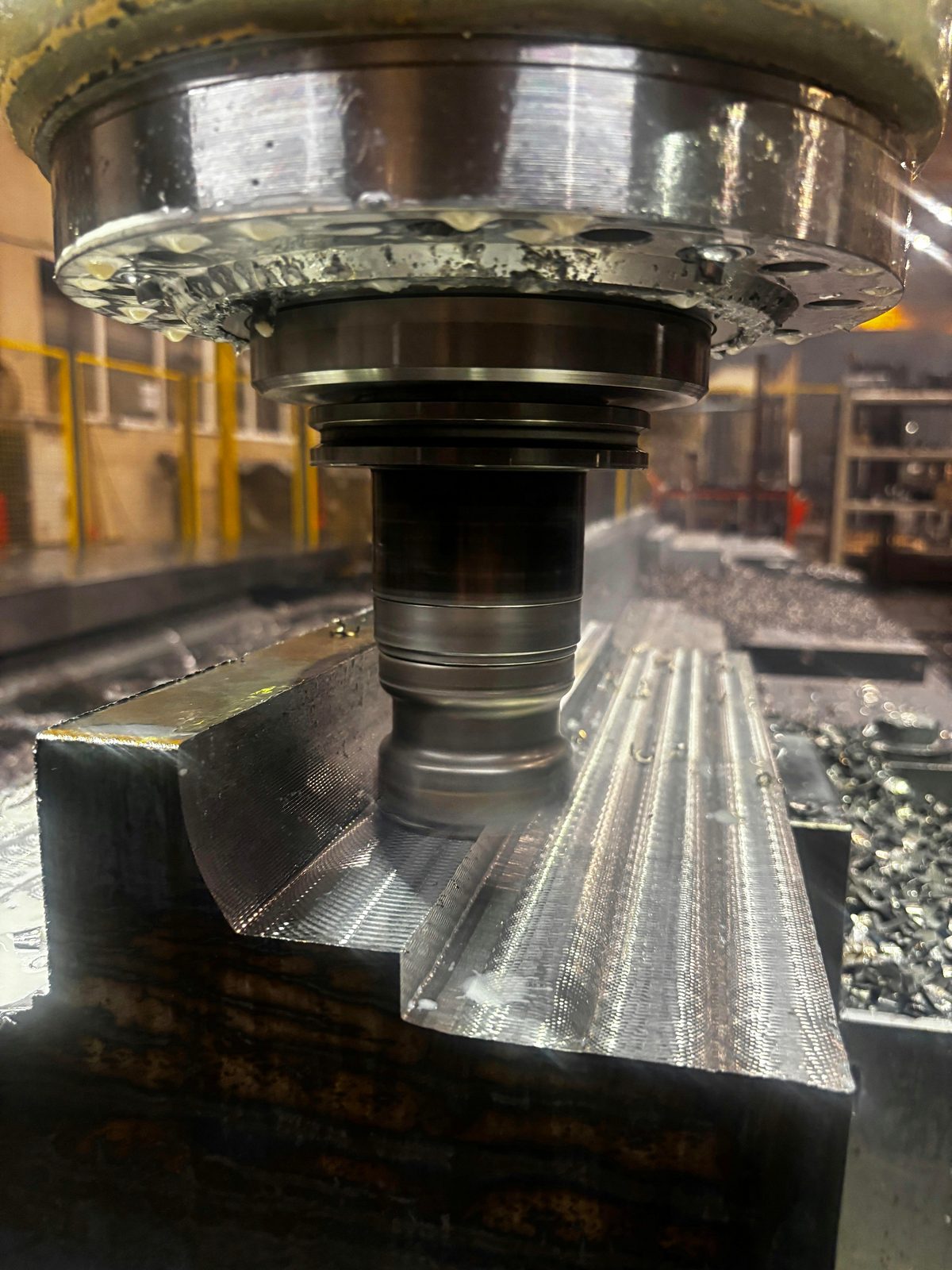

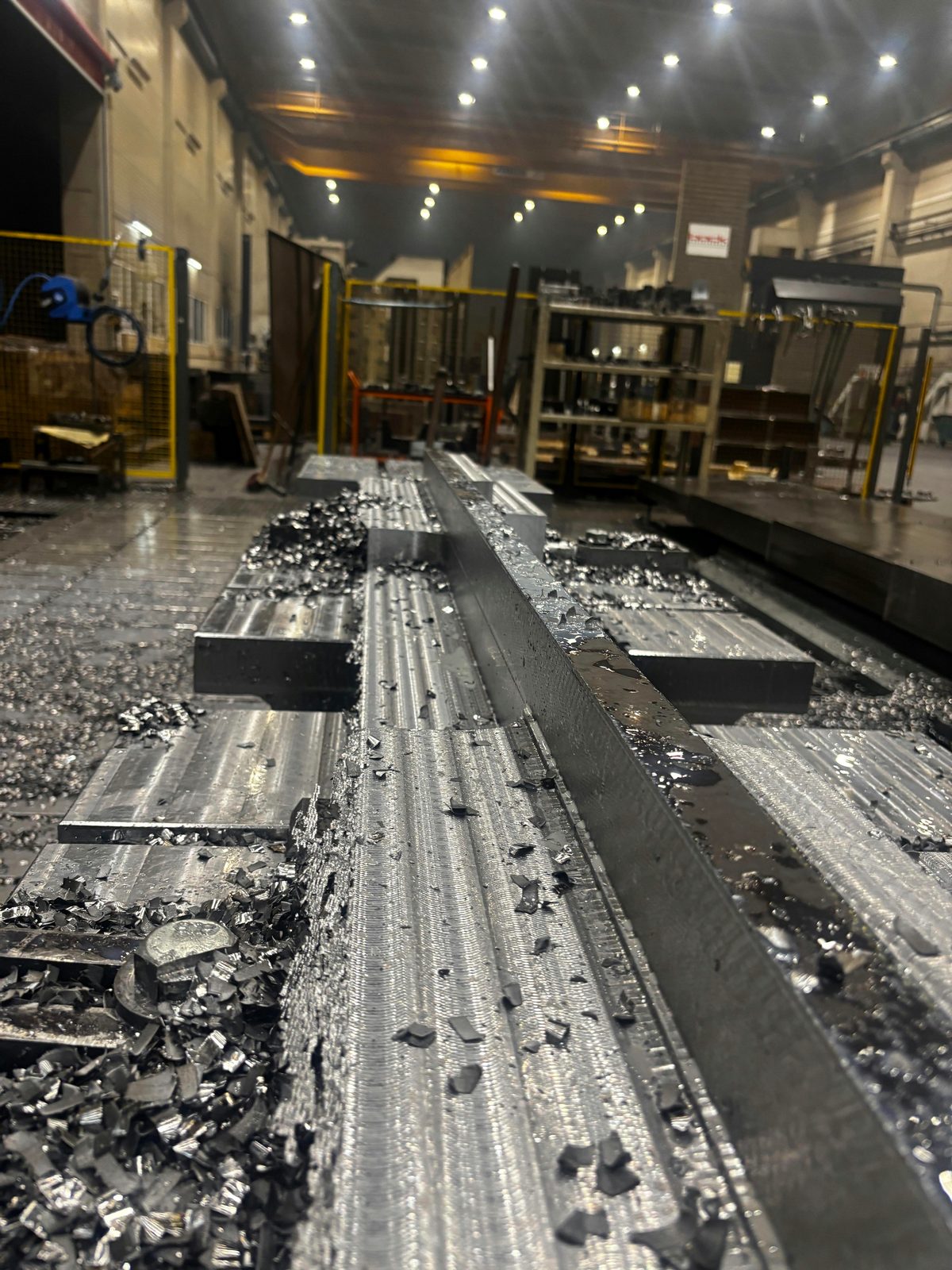

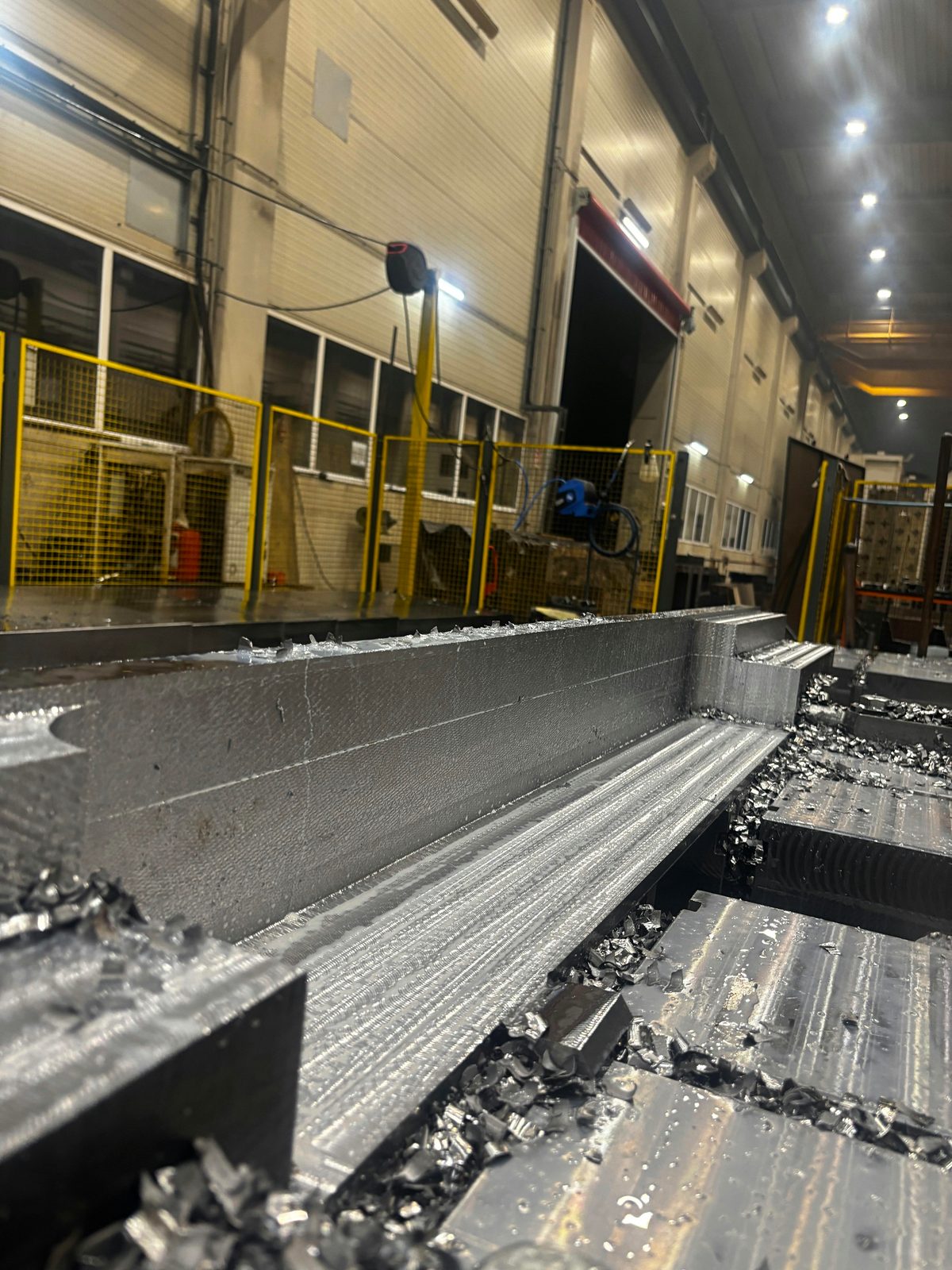

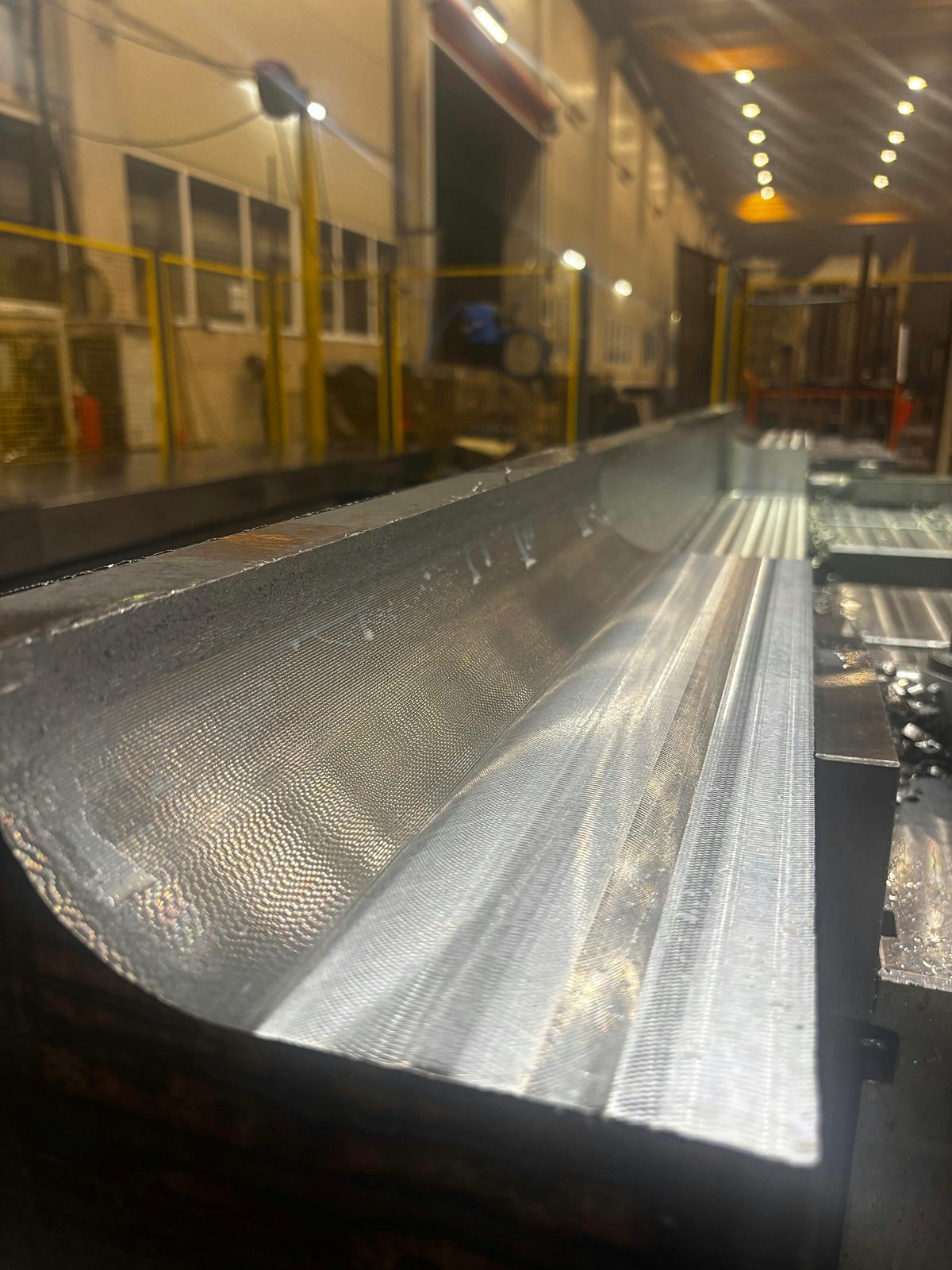

Истински кадри от нашите машини Zayer Thera W в Лорх – от челната фреза в рязане и дългия детайл в закрепване до току-що фрезованата прилепваща повърхност, заварената рама на машината, пробиването на носещата конструкция и сравнението по размер, което показва мащаба веднага.
Портално фрезоване при Bock – вашите предимства
Bock Maschinenbau експлоатира порталните фрезови машини като част от цялостен производствен процес:
- Ход до 26 000 мм
- Zayer Thera W 26000 – един от най-големите фрезови ходове в региона.
- Две машини паралелно
- Thera W 26000 и 16000 – капацитет, кратки срокове за изпълнение и надеждност срещу престои.
- 30°-фрезова глава на 0,001°
- Сложни и трудно достъпни повърхности в едно закрепване.
- Тежки детайли до 50 т
- Кран 2×25 т и халова инфраструктура за едрогабаритни детайли.
- DIN EN ISO 9001:2015
- Управление на качеството с документирано управление на материалите.
- Фонд от инструменти, натрупван десетилетия наред
- Натрупван през годините фонд от специални инструменти – ъглови фрезови глави, специални фрези и големи планови фрези за сложни контури и големи обеми на стружкоотнемане.
Големи фрезовани детайли за производители на машини и специални машини от региона на Щутгарт и Ostwürttemberg – къси разстояния в региона, доставка чак до Австрия и Швейцария.
Често задавани въпроси за порталното фрезоване
Какво е портална фрезова машина?
При порталната фрезова машина фрезовата глава се движи в двустранно подпрян портал. Тази конструкция е особено корава и е подходяща за прецизна тежка стружкоотнемаща обработка на едрогабаритни и дълги детайли в едно закрепване.
Колко големи могат да бъдат детайлите?
Zayer Thera W 26000 предлага ходове X 26 000 · Y 5 000 · Z 3 250 мм и работна повърхност на масата до 26,5 × 4 м; Thera W 16000 – X 16 000 · Y 4 000 · Z 2 850 мм. Чрез крана 2×25 т се закрепват детайли до 50 т.
Какви материали се обработват?
Конструкционна стомана S235/S355, дребнозърнеста конструкционна стомана до S1100, Hardox 400/500, както и неръждаема стомана 1.4301/1.4571 и специални стомани по чертеж. Удостоверения за материали предоставяме за всеки проект.
Произвеждате ли и единични детайли?
Да. Порталното фрезоване се извършва като производство по поръчка без минимални количества – единични детайли, прототипи и малки серии по равно, програмирани по CAD данни или по размери от чертеж.
Контакт
Запитване за портално фрезоване
Изпратете ни чертеж, материал, дължина на детайла, тегло и количество. Фрезоваме дълги детайли в едно установяване – като отделна поръчка за фрезоване или заедно със заварената конструкция от собственото ни производство.
