CNC плазмено рязане до 60 мм – стомана, неръждаема стомана и износоустойчива стомана
Икономично плазмено рязане на стомана, неръждаема стомана и износоустойчива стомана от 8 до 60 мм – на голям формат с автоматична фаска, без минимална поръчка и директна обработка в Lorch, Германия.
8 – 60 мм дебелина
Икономично за дебелини от 8 до 60 мм – по-бързо от автогенното рязане, по-прецизно за неръждаема стомана и специални стомани.
Формат 20 000 × 3 500 мм
Едроформатни листове, нарязани в един проход – без разделителни разрези, без репозициониране.
Фаска ±45°
Автоматична фаска директно на режещата глава – подготовка на заваръчния шев без вторични операции.
Стомана · Неръждаема · Износоустойчива
Конструкционна стомана, неръждаема стомана, износоустойчива стомана и дребнозърнеста до S1100 – всички ключови материали от една инсталация.
Директна допълнителна обработка
Заваряване, CNC обработка, пясъкоструене и боядисване без външни интерфейси в Lorch.
Производство по поръчка без минимуми
Единични детайли, прототипи и серийни детайли се изработват по чертеж.
CNC плазмено рязане – метод и капацитет
При CNC плазменото рязане електрическа дъга се прекарва през йонизиран газ, който разделя детайла. Методът е особено икономичен за дебелини на ламарината до 60 мм и е подходящ за стомана, неръждаема стомана и износоустойчиви стомани.

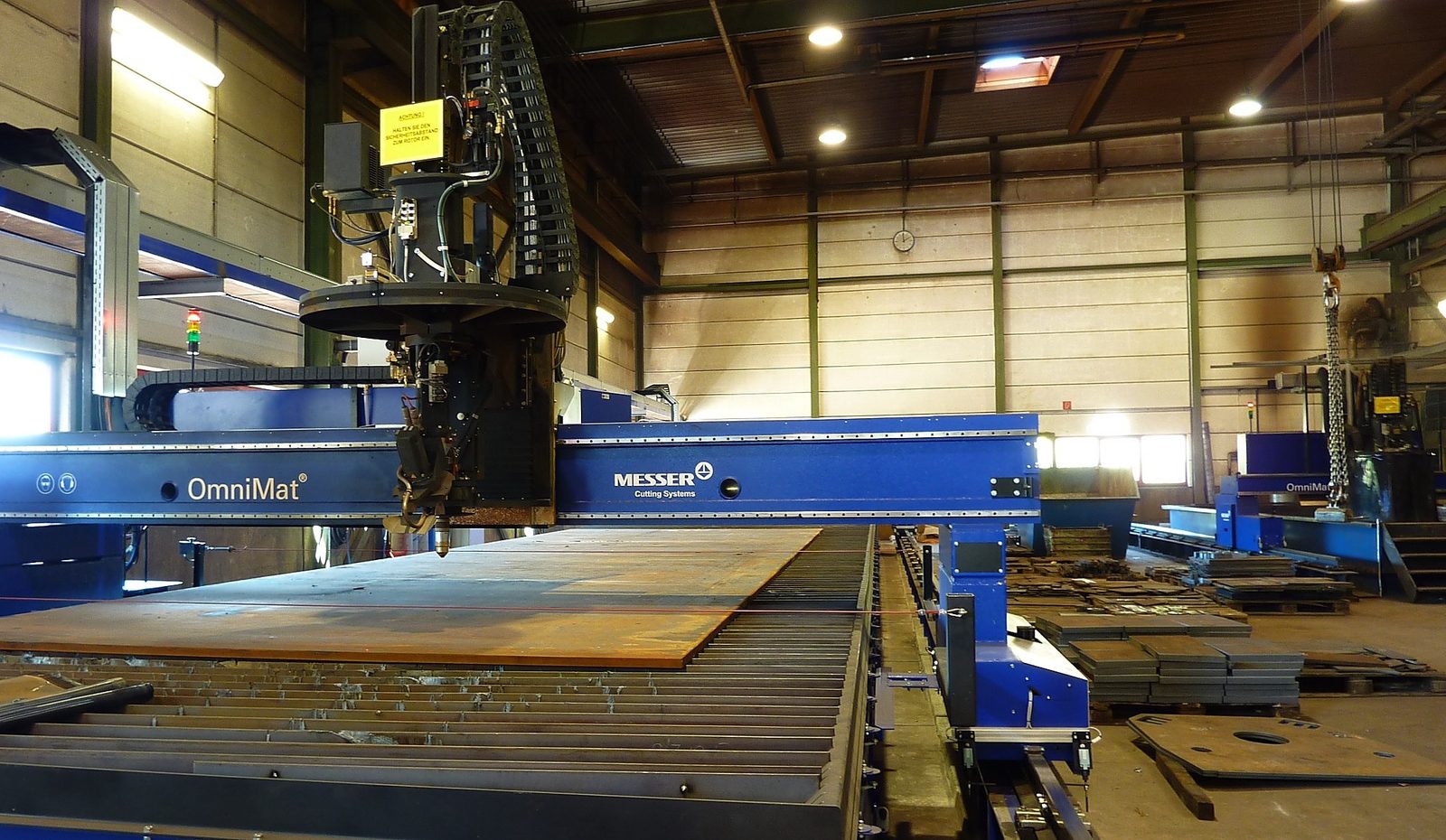

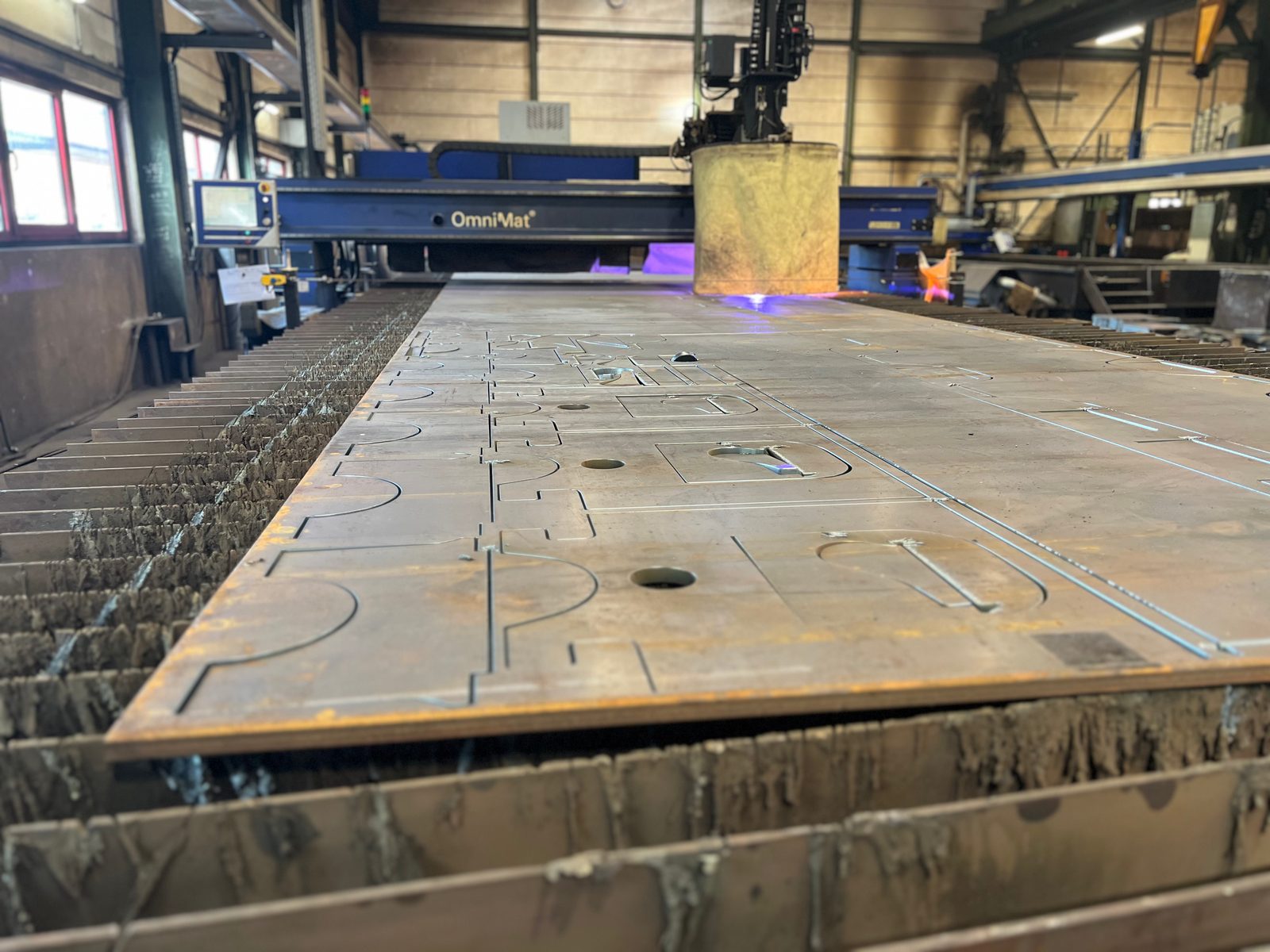

Инсталацията Messer OmniMat с плазмена единица HPR-400 работи на формат 20 000 × 3 500 мм. Автоматичният наклон на фаската до ±45° позволява подготовка на заваръчния шев в една операция – без допълнителна обработка.
CNC плазмено изрязаните детайли се изработват по чертеж. Производството по поръчка в Lorch обхваща единични детайли и малки серии без минимални количества.
CNC плазмените разрези се изработват по чертеж и зададени допуски. Точността на рязане позволява директна по-нататъшна обработка без сложна допълнителна обработка. За заваръчни шевове рязането на фаска се интегрира автоматично в една операция – до ±45°.
При плазменото рязане на неръждаема стомана цветовете на отгряване се свеждат до минимум чрез адаптирано подаване на газ и параметри на рязане. Производството по поръчка обхваща и серийни изрязвания за повтарящи се детайли в малки и големи серии.
След рязането детайлите могат да бъдат директно обработвани по-нататък в производството на заварени възли, CNC обработката и повърхностната обработка – всичко в едно и също предприятие в Lorch. Осигуряването на качеството се извършва съгласно DIN EN ISO 9001:2015 с документирана проследимост.
Данни за машината
| Машина | Формат | Дебелина на рязане | Рязане на фаска |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Система за плазмено рязане | 20 000 × 3 500 мм | до 60 мм | ±45° |
| Zinser 4125 · Система за подводно плазмено рязане | 8 000 × 2 500 мм | до 30 мм | ±40° |
Материали за CNC плазменото рязане
CNC плазменото рязане е подходящо за стомани и специални стомани:
- Конструкционна стомана S235, S355 – от 3 мм до 60 мм
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна
- Hardox 400 / 500 – до 60 мм
- Неръждаема стомана 1.4301, 1.4571 – корозионноустойчива
- XAR 400 и други износоустойчиви стомани
За конструкционна, дребнозърнеста и износоустойчива стомана над 60 мм автогенното (кислородно) рязане е по-подходящият метод.
Типични приложения при CNC плазменото рязане
CNC плазменото рязане при Bock се прилага за:
- Прецизни изрязвания за заварени възли и стоманени конструкции
- Стенни листове, ребра и гнезда за носещи съоръжения на превозни средства и кранове
- Детайли от неръждаема стомана за съоръжителен и резервоарен строеж
- Разрези на фаска като подготовка на заваръчния шев до ±45°
- Износоустойчиви детайли за земекопни машини
Изрязаните детайли могат да бъдат заварявани, обработвани, пясъкоструени и боядисвани в същото предприятие. CNC плазменото рязане при Bock е интегрирано в пълна производствена верига: изрязаните детайли се предават директно на производството на заварени възли, след това се обработват с CNC, пясъкоструят се и се боядисват по спецификация на клиента. За разрези в неръждаема стомана са на разположение технологични параметри, които минимизират цветовете на отгряване и окисляването. Производството по поръчка обхваща единични и малкосерийни детайли, както и серийни изрязвания без минимални количества. Налична е документация за качество съгласно DIN EN ISO 9001:2015 с пълна проследимост на материала. По желание са възможни разрези на фаска до ±45° в една операция. Кратки времена за реакция чрез директен достъп до собствения материален склад за стомана, неръждаема стомана и износоустойчива стомана. Производство по поръчка без минимални количества.
CNC плазмено рязане при Bock – Вашите предимства
Bock Maschinenbau извършва CNC плазмено рязане като част от пълен производствен процес:
- Формат 20 000 × 3 500 мм
- Едрогабаритни плочи се обработват в един ход.
- Дебелини на стената до 60 мм
- Икономично за стомана, неръждаема стомана и износоустойчива стомана до 60 мм.
- Наклон на фаската ±45°
- Автоматична подготовка на заваръчния шев – спестява допълнителна обработка.
- Производство по поръчка без минимални количества
- Изработват се единични детайли, прототипи и серийни детайли.
- DIN EN ISO 9001:2015
- Система за управление на качеството с документирано водене на материала.
Шлосерски работилници, металообработващи и машиностроителни фирми от региона на Щутгарт и региона DACH режат при нас в Лорх ламарина и фаски с плазма – включително неръждаема стомана и износоустойчива стомана.
Често задавани въпроси за CNC плазменото рязане
Реже ли се неръждаема стомана с плазма и как се ограничават цветовете на отгряване по ръба на реза?
Да, неръждаемата стомана се реже чрез CNC плазмено рязане до 60 мм. Технологичните параметри и подаването на защитен газ минимизират цветовете на отгряване и окисляването по ръба на реза.
Как действа CNC плазменото рязане?
При CNC плазменото рязане електрическа дъга се прекарва през йонизиран газ, който разделя детайла. При Bock за целта реже инсталация Messer OmniMat с плазмена единица HPR-400 на формат 20 000 × 3 500 мм по чертеж.
До каква дебелина на ламарината се режат с плазма стомана и износоустойчива стомана?
До 60 мм – конструкционна стомана, дребнозърнеста конструкционна стомана до S1100, неръждаема стомана и износоустойчиви стомани като XAR 400. Конструкционна, дребнозърнеста и износоустойчива стомана с дебелина на стената над 60 мм се реже автогенно, до 200 мм.

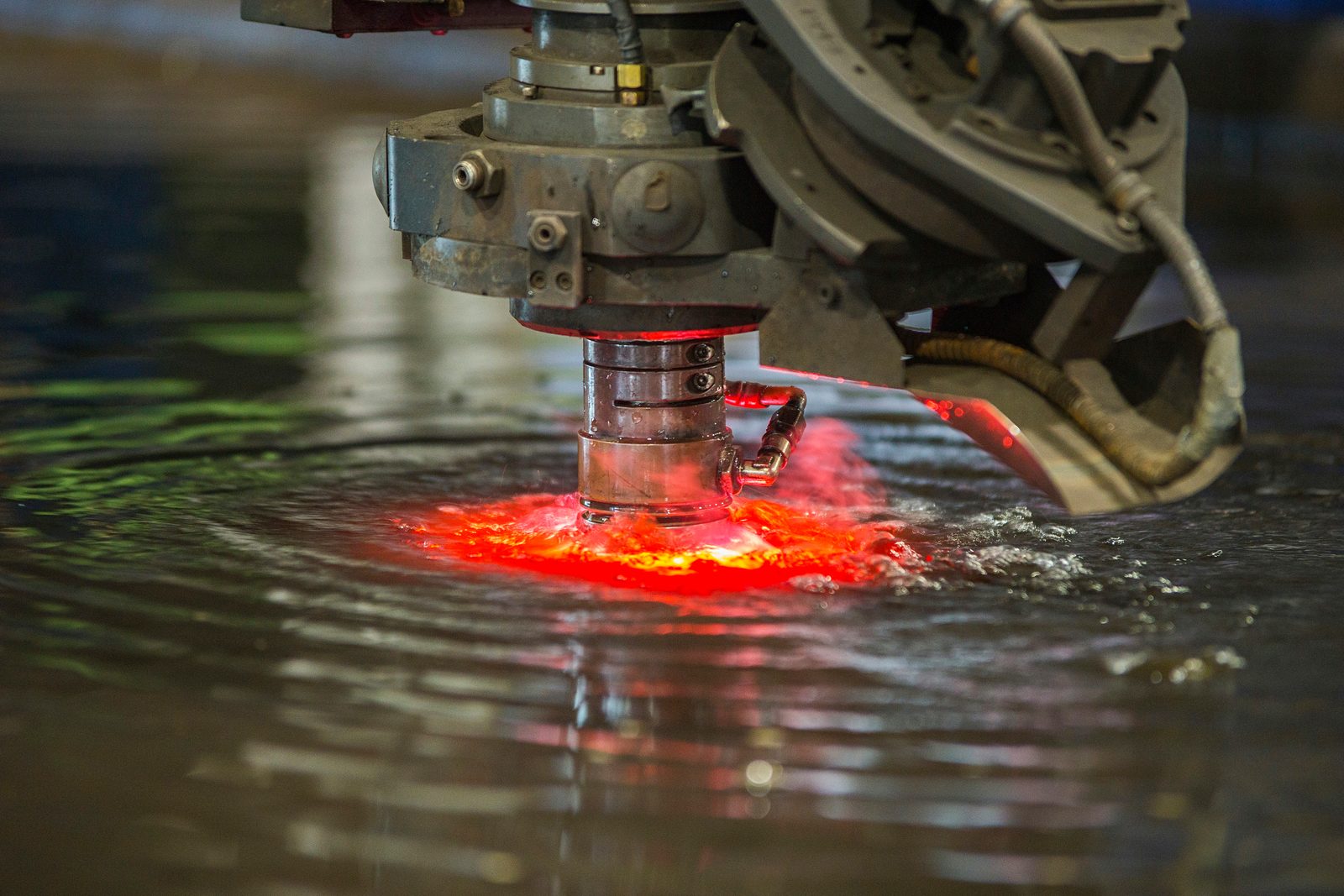

Извършва ли се и плазмено рязане под вода?

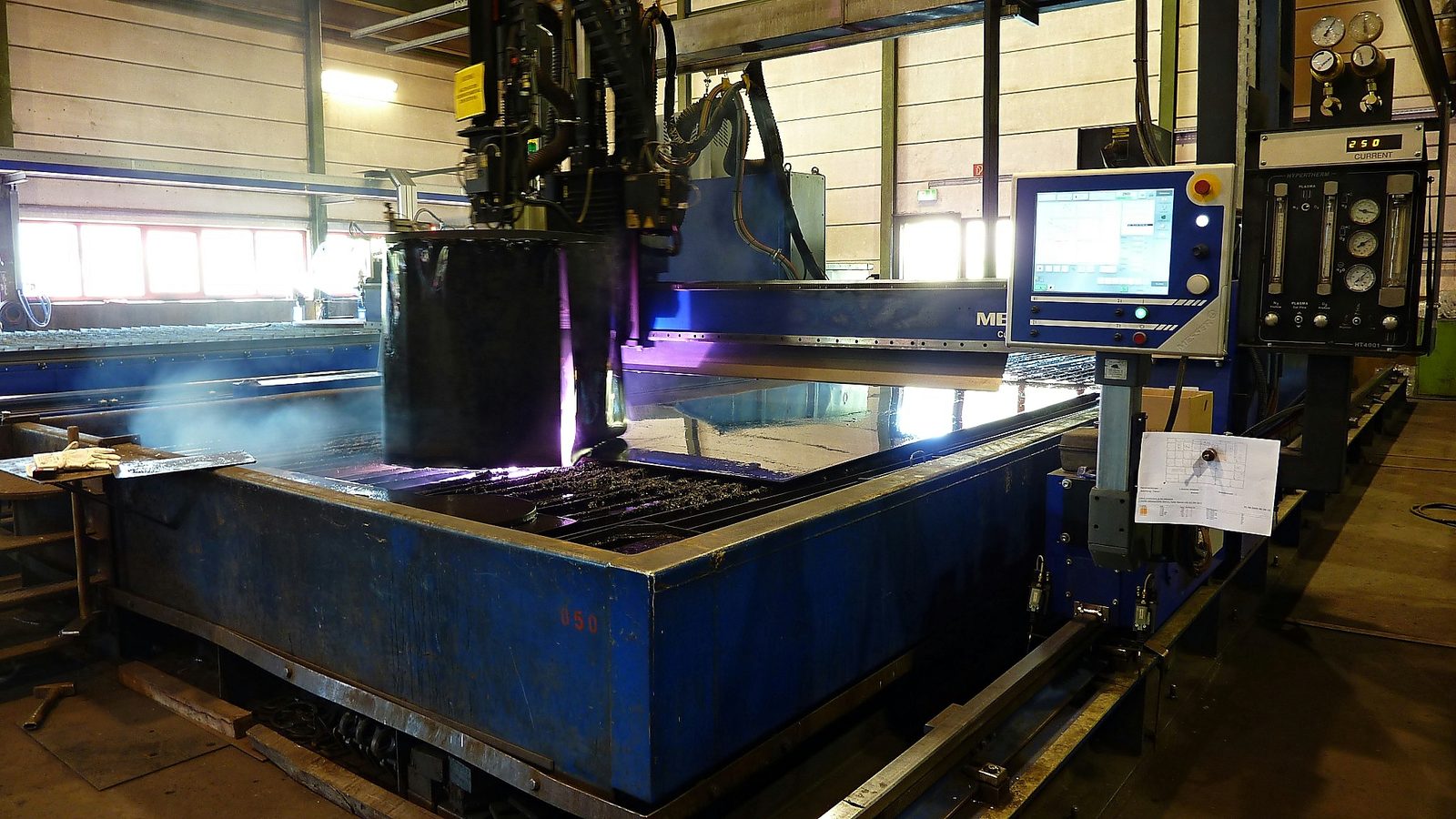

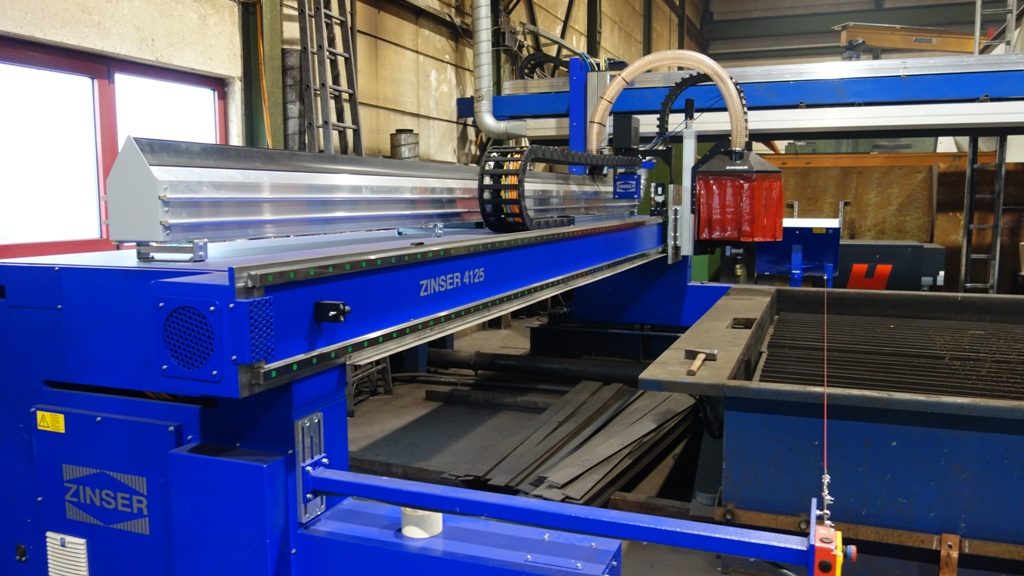

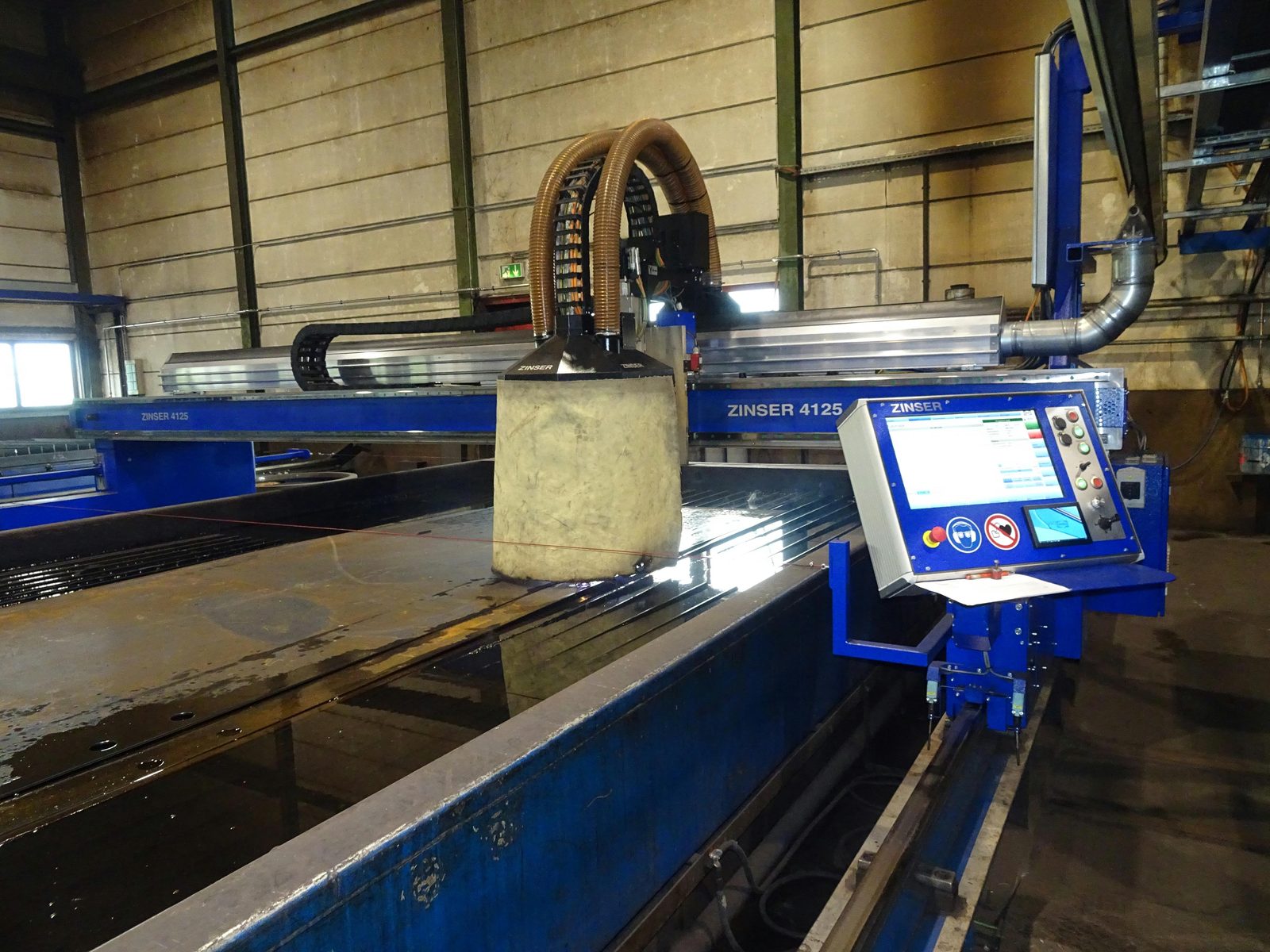

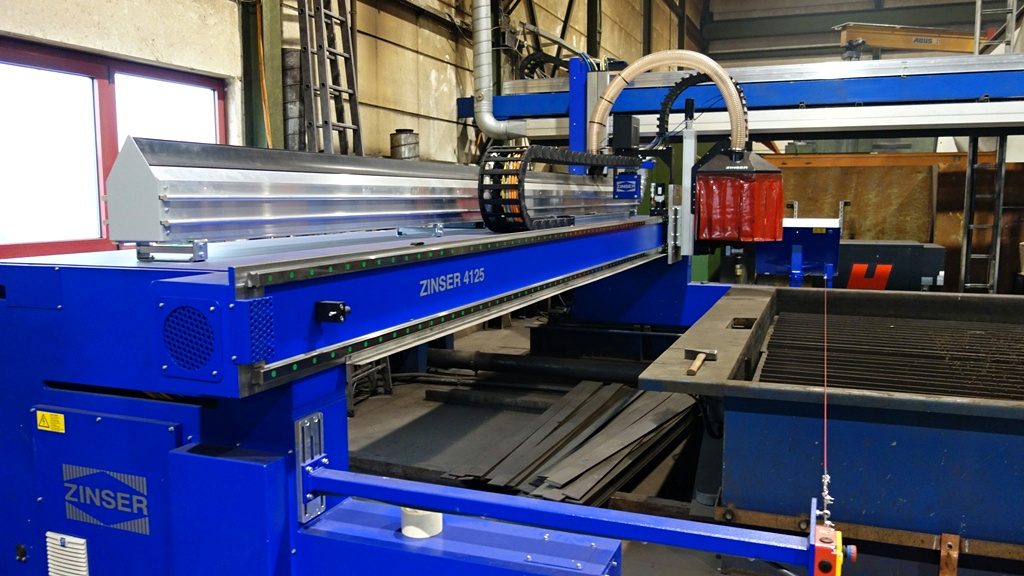

Да. Освен инсталацията Messer OmniMat на разположение е Zinser 4125 като система за подводно плазмено рязане: формат 8 000 × 2 500 мм, дебелина на рязане до 30 мм, рязане на фаска до ±40°.
От какво зависи качеството на реза при плазменото рязане?
От чертежа и зададените допуски: по тях се изработват CNC плазмените разрези, така че детайлите да могат да се обработват по-нататък без сложна допълнителна обработка. Фаски за заваръчни шевове до ±45° инсталацията Messer OmniMat изрязва автоматично в същата операция.
Контакт
Запитване за CNC плазмено рязане
Изпратете ни DXF или чертеж, материал и количество – стомана, неръждаема стомана или износоустойчива стомана. Доставяме разкроените детайли поотделно или ги обработваме в собственото си предприятие до готов възел.
