Индустриално боядисване по EN ISO 12944 – кабина 25 × 7 × 6 м
Покрийте трайно едрогабаритни и тежки детайли до 50 т – индустриално боядисване по EN ISO 12944 в кабина 25 × 7 × 6 м, струене и боядисване от един източник в Lorch.
Боядисваща кабина 25 × 7 × 6 м
За едрогабаритни детайли и дълги заварени конструкции в едно разполагане.
Тежки детайли до 50 т
Манипулиране чрез крановата система 2×25 т директно от заваръчното производство и CNC обработката.
Антикорозионна защита по EN ISO 12944
Система от слоеве и клас на корозивност според изискването – до C5 с висока дълготрайност на защитата (H).
Пясъкоструене Sa 2,5 в предприятието
Подготовка на повърхността без междинен транспорт – кратки срокове за изпълнение.
Напълно интегрирано
Заваряване, огъване, CNC обработка, пясъкоструене и боядисване в същия завод.
ISO 9001 и EXC3
Управление на качеството по ISO 9001:2015, сертифицирано заваръчно предприятие по DIN EN 1090-2 EXC3.
Индустриално боядисване при Bock – антикорозионна защита за тежки детайли и едрогабаритни компоненти
Индустриалното боядисване служи за трайна антикорозионна защита на стоманени детайли и заварени конструкции. Боядисването се извършва по EN ISO 12944 – международен стандарт, който дефинира класовете антикорозионна защита, системите от слоеве и изискванията към подготовката на повърхността и покривните материали.
При Bock боядисването се извършва в голяма кабина, която може да поеме и едрогабаритни заварени конструкции, машинни части, резервоари и специални детайли. Пясъкоструенето като подготовка на повърхността е налично в същия завод – преместването и манипулирането се извършват чрез собствената кранова система.
Боядисването е интегрирано в сертифицираната система за управление на качеството по DIN EN ISO 9001:2015. Изграждането на слоевете, изискванията към подготовката на основата за сцепление и задълженията за документиране се договарят за всеки проект според чертеж, нормативни изисквания и изисквания на клиента.
Етапи на индустриалното боядисване – от предварителната обработка до измерването на дебелината на слоя
Индустриалното боядисване при Bock протича в шест стъпки: приемане и маскиране, струене до Sa 2,5, почистване и грундиране, междинно и покривно покритие, измерване на дебелината на слоя и товарене.
-
Приемане и маскиране
Детайлът постъпва чрез системата от халови кранове директно от заваръчния цех или от CNC обработката. Присъединителните повърхности, отворите и резбите, които трябва да останат без покритие, се маскират.
-
Струене до Sa 2,5
В голямата струйна кабина повърхността се обработва чрез струене със стоманен гранулат или корунд до степен на чистота Sa 2,5 по ISO 8501-1. След това окалината, ръждата и старите покрития са отстранени.
-
Почистване и грундиране
Непосредствено преди боядисването повърхността се почиства с разредител. Като първи слой от системата от слоеве следва грундът.
-
Междинно и покривно покритие
Междинното и покривното покритие изграждат системата от слоеве по EN ISO 12944 – в цветови тон по RAL или по задание на клиента и в изискваната степен на гланц. Всеки слой изсъхва, преди да бъде нанесен следващият.
-
Измерване на дебелината на слоя
Дебелината на сухия слой се измерва. При желание я протоколираме заедно със степента на подготовка и изграждането на слоевете за документацията към доставката.
-
Товарене
Маскировките се отстраняват, боядисаният детайл се товари и се обезопасява за транспорт.

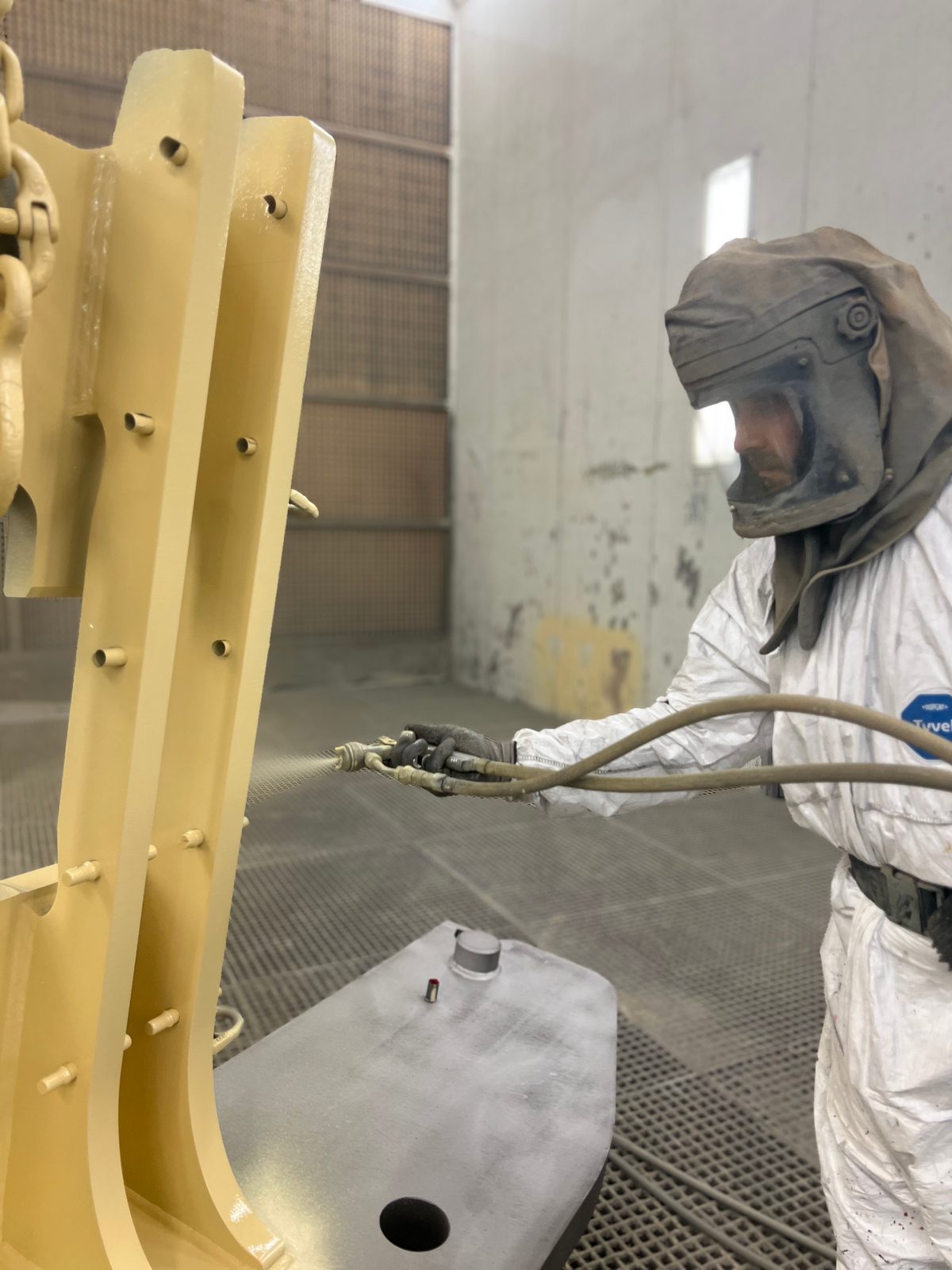

Мокро боядисване

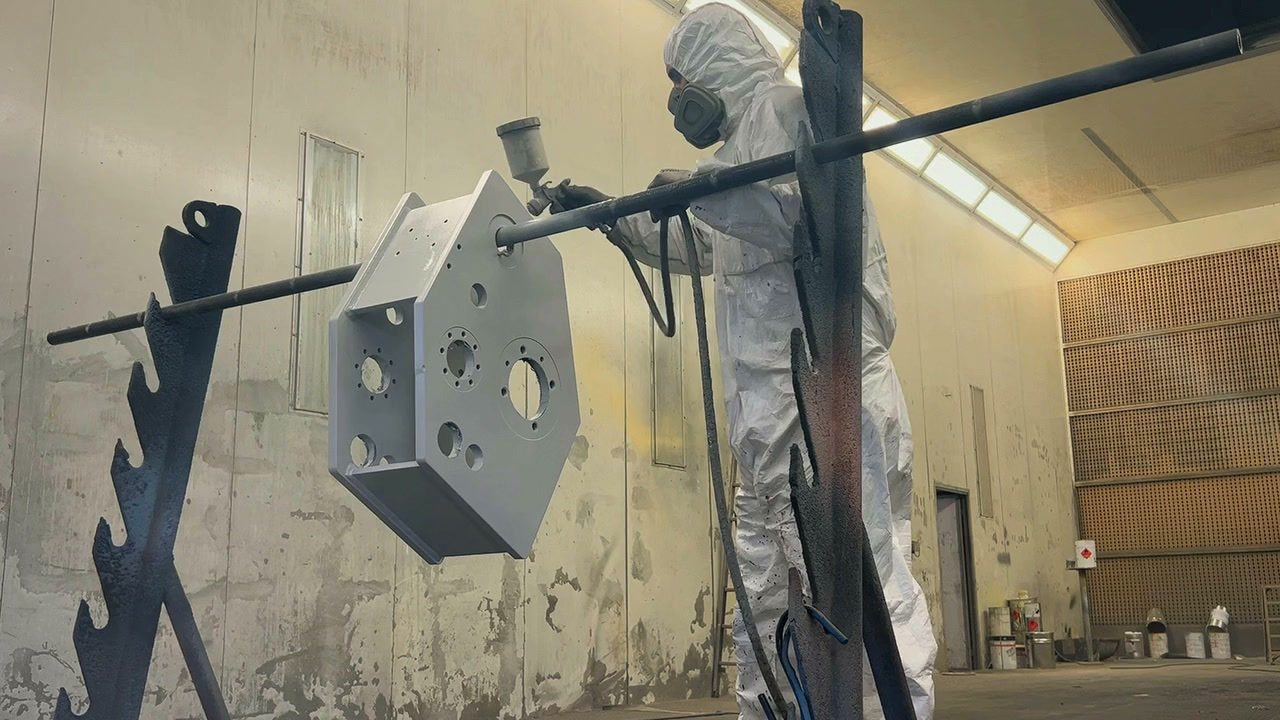

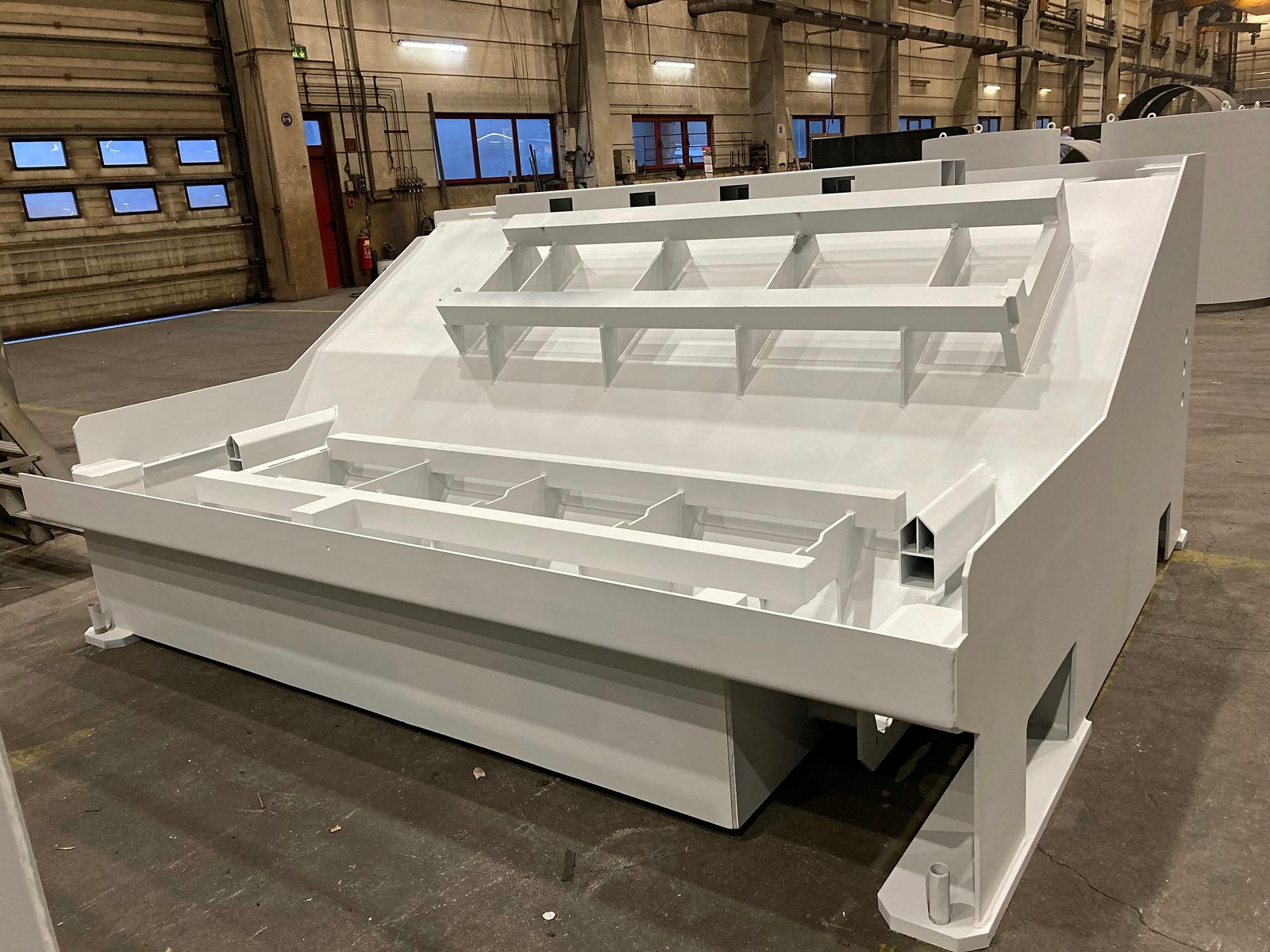

Мокро боядисване на заварени възли и едрогабаритни детайли

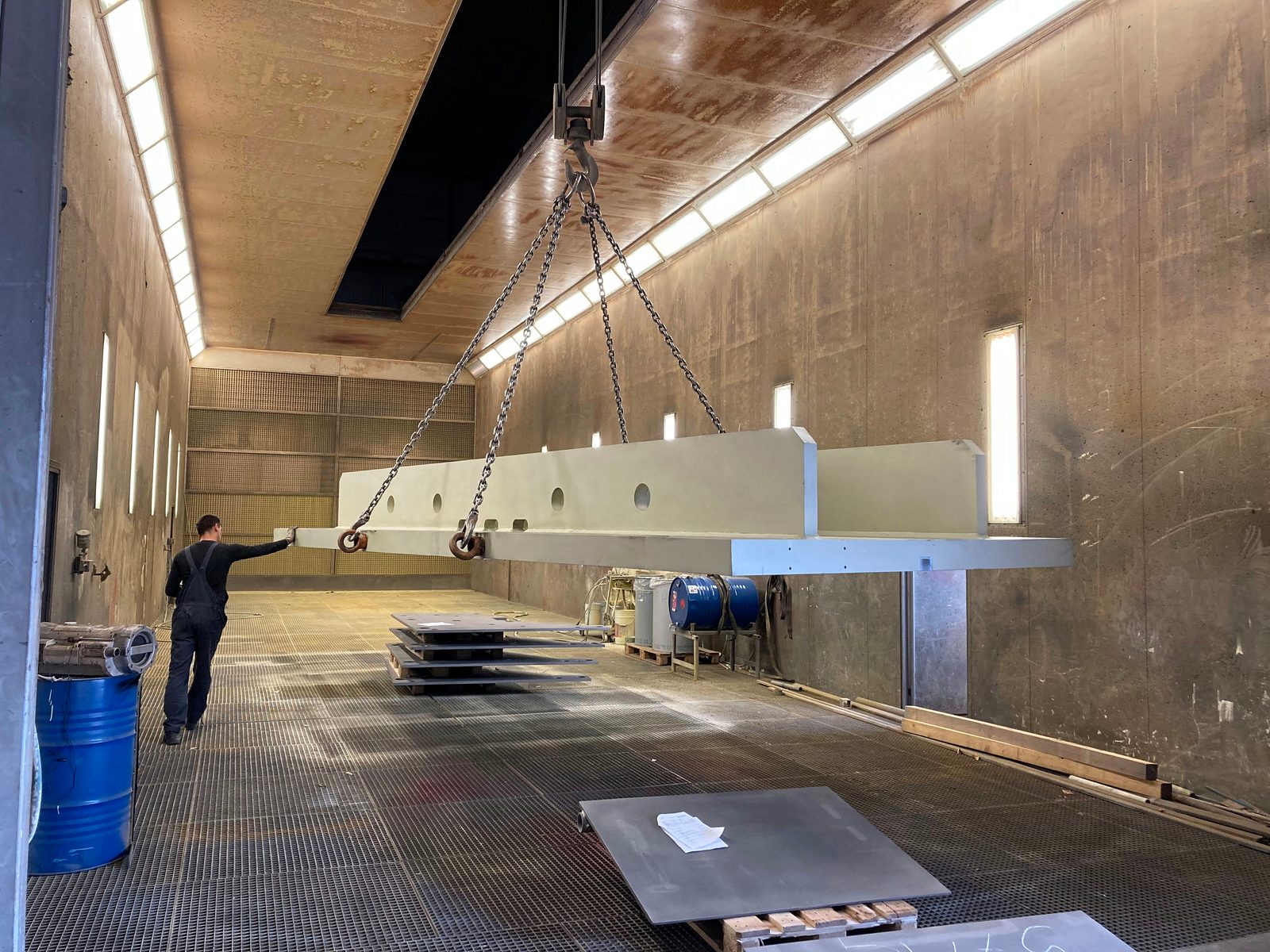

С крана в камерата
Крановата система 2×25 т доставя тежки детайли до 50 т директно от заваръчното производство и CNC обработката в бояджийската камера.
Система от слоеве по EN ISO 12944
Съставът на слоевете и класът на корозивност се определят по чертеж и изискване на клиента – до C5 с висока дълготрайност на защитата (H).
Пясъкоструене и боядисване в същото предприятие
Пясъкоструенето до Sa 2,5 предхожда непосредствено боядисването – без междинен транспорт към трети страни.

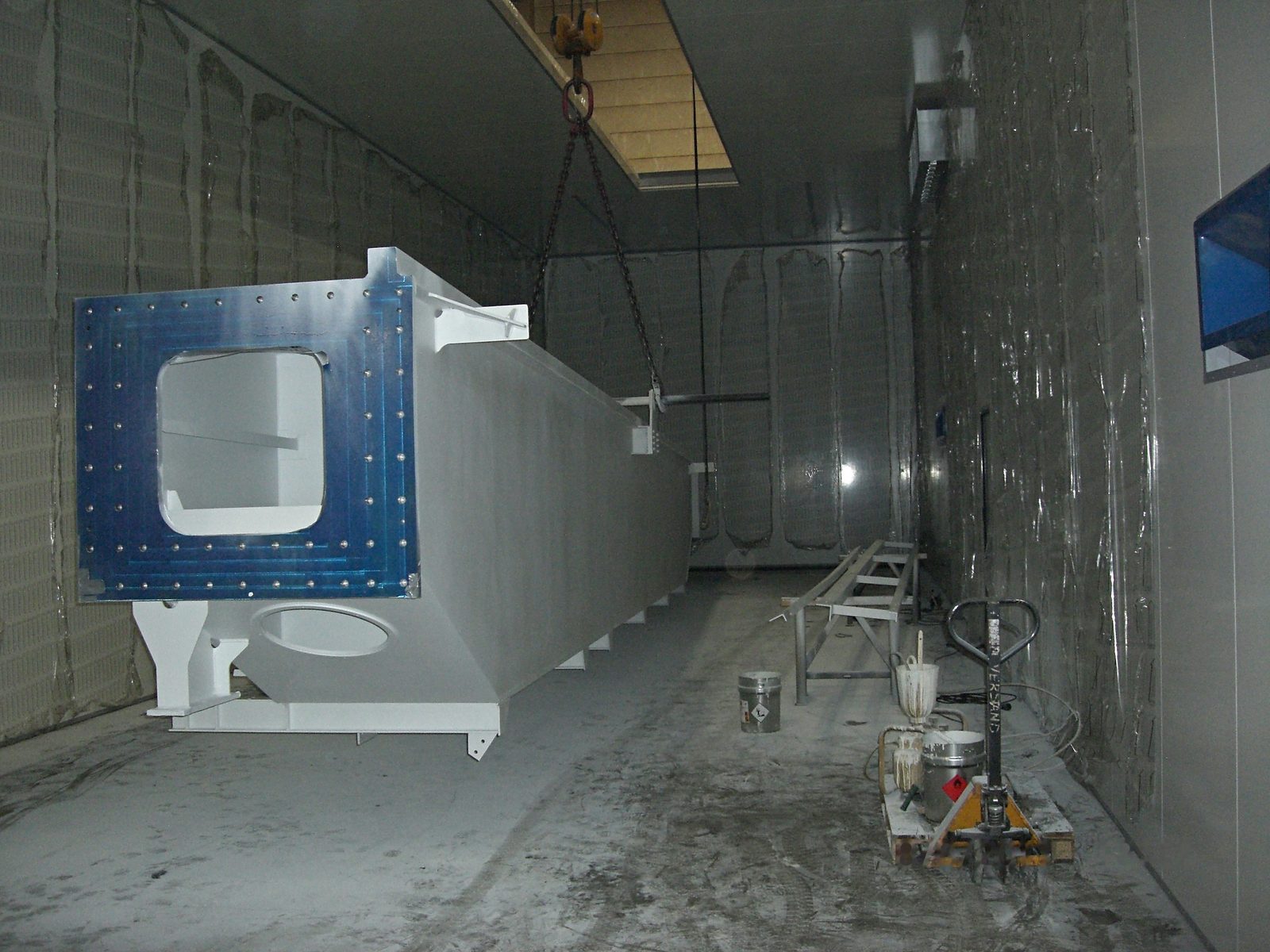

Боядисваща кабина 25 × 7 × 6 м – за едрогабаритни и тежки детайли до 50 т
Боядисващата кабина при Bock има полезен вътрешен размер 25 × 7 × 6 м. Тези размери позволяват поемането на едрогабаритни компоненти, дълги заварени конструкции и едрогабаритни машинни елементи, за които стандартните боядисващи кабини не са пригодени.
Чрез крановата система 2×25 т на производствената хала тежки детайли до 50 т могат да бъдат безопасно позиционирани и въведени в кабината. Това елиминира отделните транспортни операции и съкращава времето за изпълнение между заваряване, струене и боядисване.
Данни за машината
| Параметър | — |
|---|---|
| Дължина на камерата | 25 м |
| Ширина на камерата | 7 м |
| Височина на камерата | 6 м |
Пясъкоструене Sa 2,5 – подготовка на повърхността в същия завод
Трайно сцепващото се боядисване изисква дефинирана подготовка на повърхността. При Bock пясъкоструене до Sa 2,5 е налично в голяма струйна кабина директно в производството.
Sa 2,5 е степента на чистота, която по EN ISO 12944 се изисква като основа за повечето системи от слоеве за антикорозионна защита. Чрез пространственото интегриране на струйната кабина и боядисващата кабина в същия завод отпадат междинните транспорти – детайлите се боядисват непосредствено след струенето.
Струйната кабина има същите големи размери като боядисващата кабина и е пригодена за тежки детайли до 50 т.
Пламъчно метализиране с цинк в собствения завод
При пламъчното метализиране с цинк цинкът се разтопява в пламък и се напръсква върху обработената чрез струене стоманена повърхност. Цинковият слой защитава стоманата катодно – като горещо поцинковане, но без цинкова вана.
При това детайлът се нагрява само слабо. Затова методът е подходящ за заварени конструкции, които биха се деформирали в цинковата вана, за детайли, които са твърде големи за цинкова вана, и за поправка на поцинковани повърхности след заваряване.
Повърхността се подготвя в собствената струйна кабина; транспорт до външно поцинковъчно предприятие отпада.
При желание цинковият слой се грундира и покрива с финишно покритие в същия завод. Тази дуплекс система от метализиране с цинк и покритие се изпълнява без транспорт между поцинковъчно предприятие и бояджийски цех.
Подходящи материали и типове детайли
Боядисването при Bock е подходящо за широка гама стоманени детайли и материали:
- Конструкционна стомана (S235, S355) – заварени възли и заварени конструкции
- Дребнозърнеста конструкционна стомана и високоякостна конструкционна стомана – носещи структури и специални детайли
- Hardox – износоустойчиви детайли след пясъкоструене и грундиране
- Машинни детайли, корпуси и чугунени детайли, резервоари и едрогабаритни специални конструкции
- Други материали и типове детайли по договаряне
Боядисващата система, изграждането на слоевете и изискванията към основата за сцепление и класа на антикорозионна защита се определят за всеки проект според EN ISO 12944 и изискванията на клиента.
Цветови тон, степен на гланц и изграждане на слоевете по зададени изисквания
Цвета и изграждането на слоевете поемаме от чертежа и спецификацията за покритието. Боядисването включва, наред с другото:
- Цветови тон по RAL или по цветово задание на клиента
- Степен на гланц от матов и слабо отразяващ до гланцов
- Изграждане на слоевете от грунд, междинно и покривно покритие
- Материали за покритие на производителя на бои, зададен от клиента
- Противоплъзгащи покрития с грапава повърхност за повърхности за стъпване, площадки и товарни площи
Ако не е зададен производител на бои, избираме системата от слоеве според категорията на корозивност и условията на експлоатация.
Система за управление на качеството и документация по DIN EN ISO 9001:2015
Боядисващото производство при Bock е интегрирано в сертифицираната система за управление на качеството по DIN EN ISO 9001:2015. Изграждането на слоевете, степента на подготовка и изискванията към покритието се дефинират и документират според чертеж, нормативни изисквания и изисквания на клиента.
EN ISO 12944 определя изискванията към антикорозионната защита на стоманени конструкции чрез покривни системи – включително категории на корозивност, дебелини на слоевете, степени на подготовка и очаквана продължителност на защитата. Конкретният клас на антикорозионна защита и системата от слоеве се договарят според изискванията на проекта.
За детайли, които се произвеждат като част от сертифицирани заварени възли по DIN EN 1090-2 EXC3, боядисването може да бъде интегрирано в надстоящата рамка за качество на заваръчното производство. Изискванията за изпитване и документиране се определят за всеки проект.
Интегриран процесен поток – от заготовката до готовия за боядисване детайл
Боядисването при Bock не е изолирана стъпка, а част от интегриран производствен поток. Следните предходни процеси могат да бъдат комбинирани в същия завод:
- Заваряване и съединяване
- Заварени възли и тежки заварени конструкции по DIN EN 1090-2 EXC3 – директно след това подлежащи на струене и боядисване.
- Огъване
- Огънати детайли от стомана и Hardox могат след огъването да бъдат директно струени и боядисани.
- CNC обработка на едрогабаритни детайли
- CNC обработени едрогабаритни детайли до 50 т могат след обработката да преминат директно в струйната кабина.
- Пясъкоструене Sa 2,5
- Пясъкоструене в собствено производство като директна подготвителна стъпка – без междинни транспорти, кратки времена за изпълнение.
Така детайлите могат не само да бъдат боядисани, но и заварени, формувани, обработени чрез струговане и фрезоване и струени – според изискванията на проекта в рамките на същия завод.
Типични приложения за индустриално боядисване
Индустриалното боядисване при Bock се прилага там, където се изисква трайна антикорозионна защита на едрогабаритни или тежки стоманени детайли:

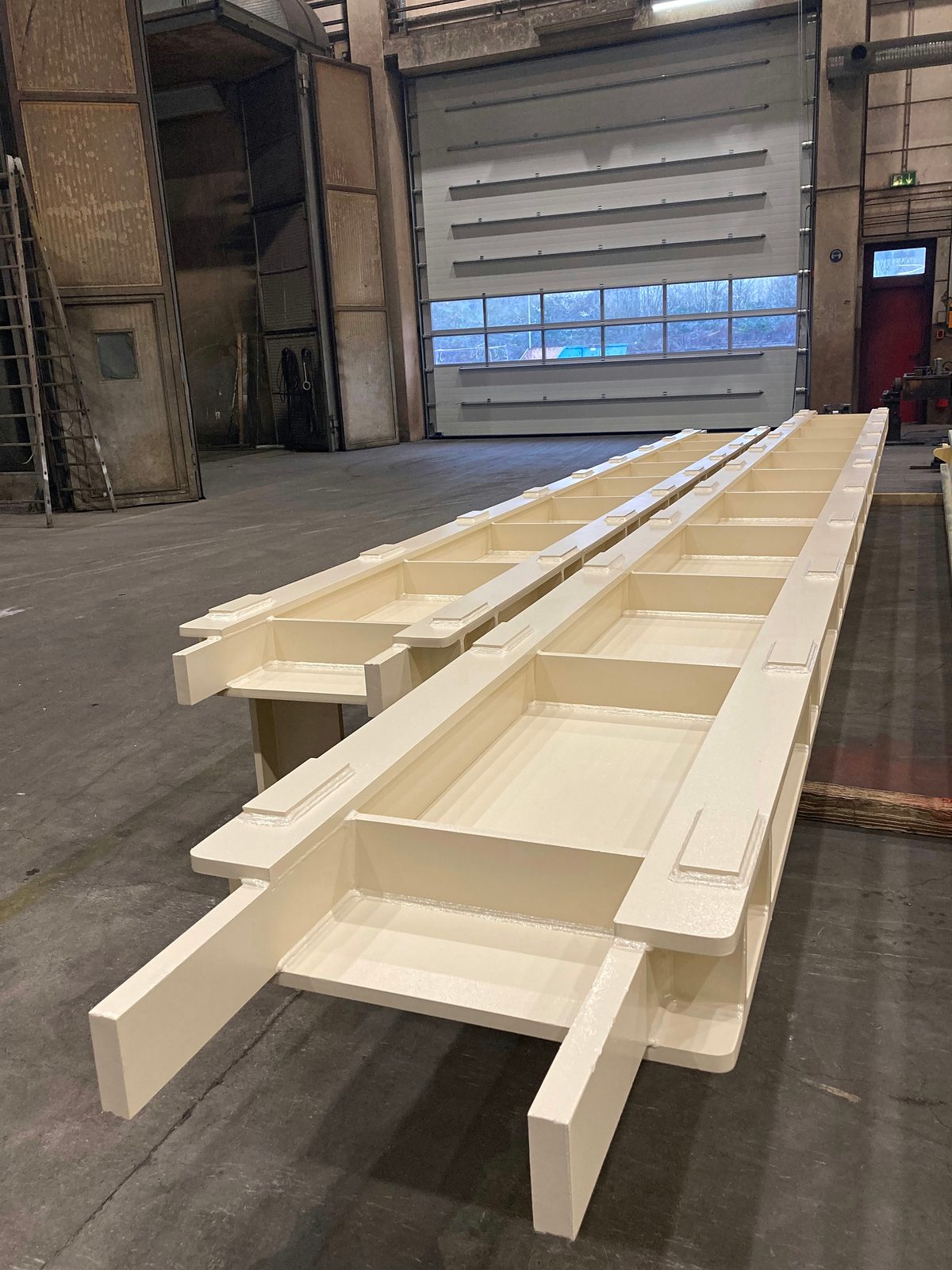

- Заварени конструкции и заварени възли по DIN EN 1090-2 EXC3
- Машинни детайли, машинни рамки и машинни корпуси
- Резервоари, апарати и цилиндрични специални конструкции
- Тежки детайли, противотежести и едрогабаритни компоненти за краностроене, инсталации, строителни машини и специални превозни средства
- Изцяло произведени възли преди окончателния монтаж
Индустриалното боядисване е налично като заключителна производствена стъпка за цели възли – също и за противотежести и други тежки детайли за строителни машини, както и за компоненти, които са заварени, CNC обработени и струени в същия завод.

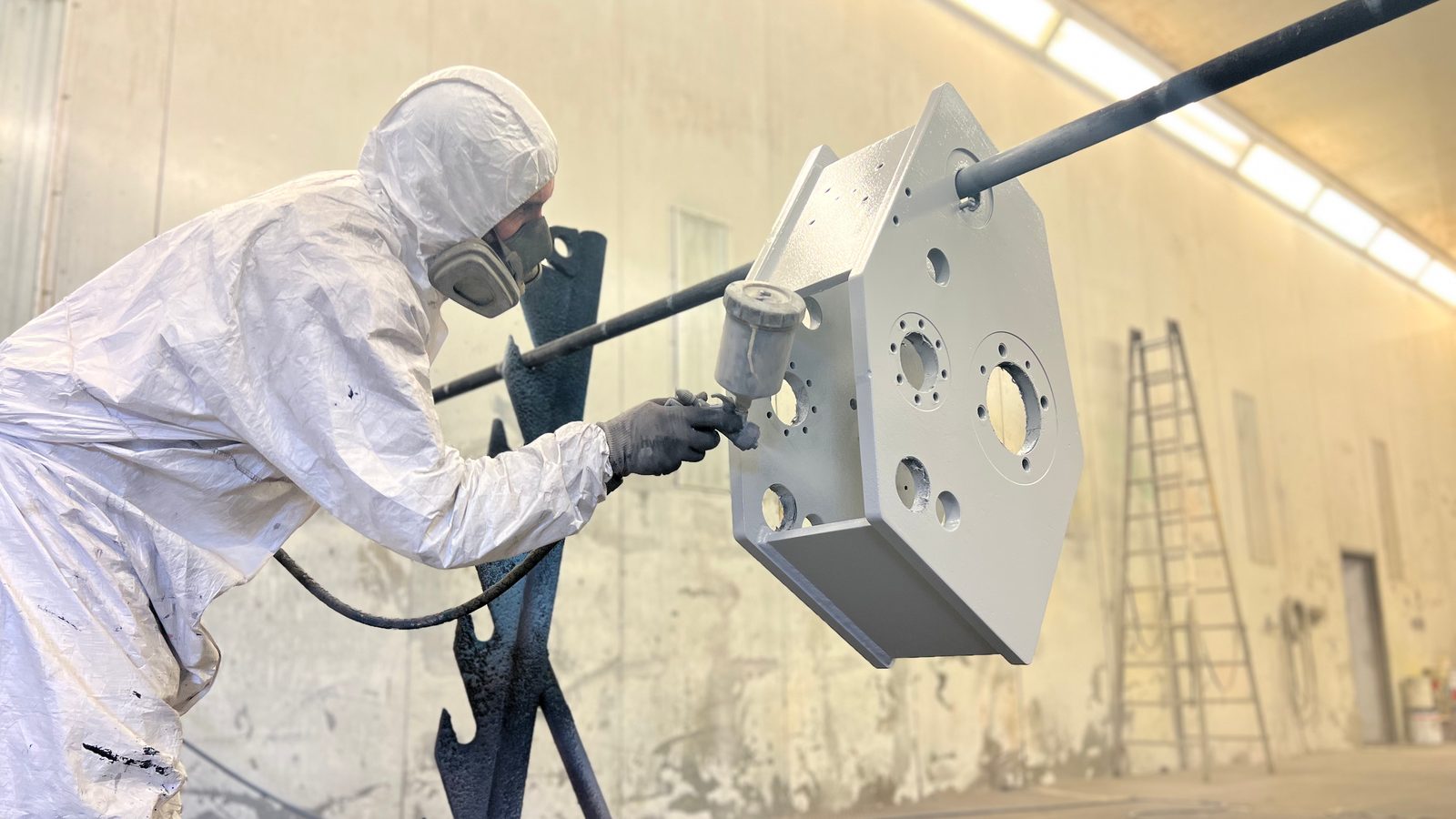

Впечатления от индустриалното боядисване

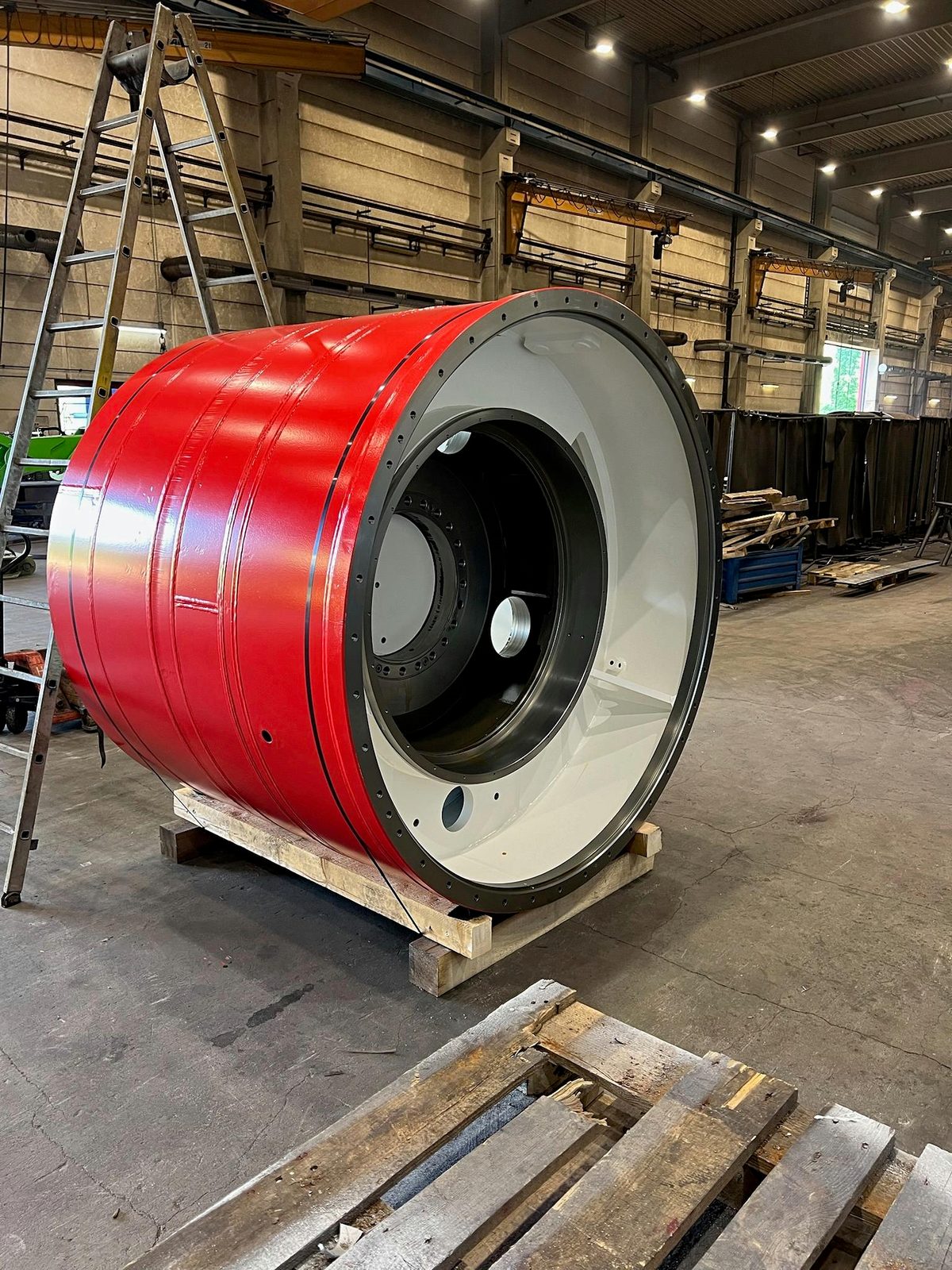

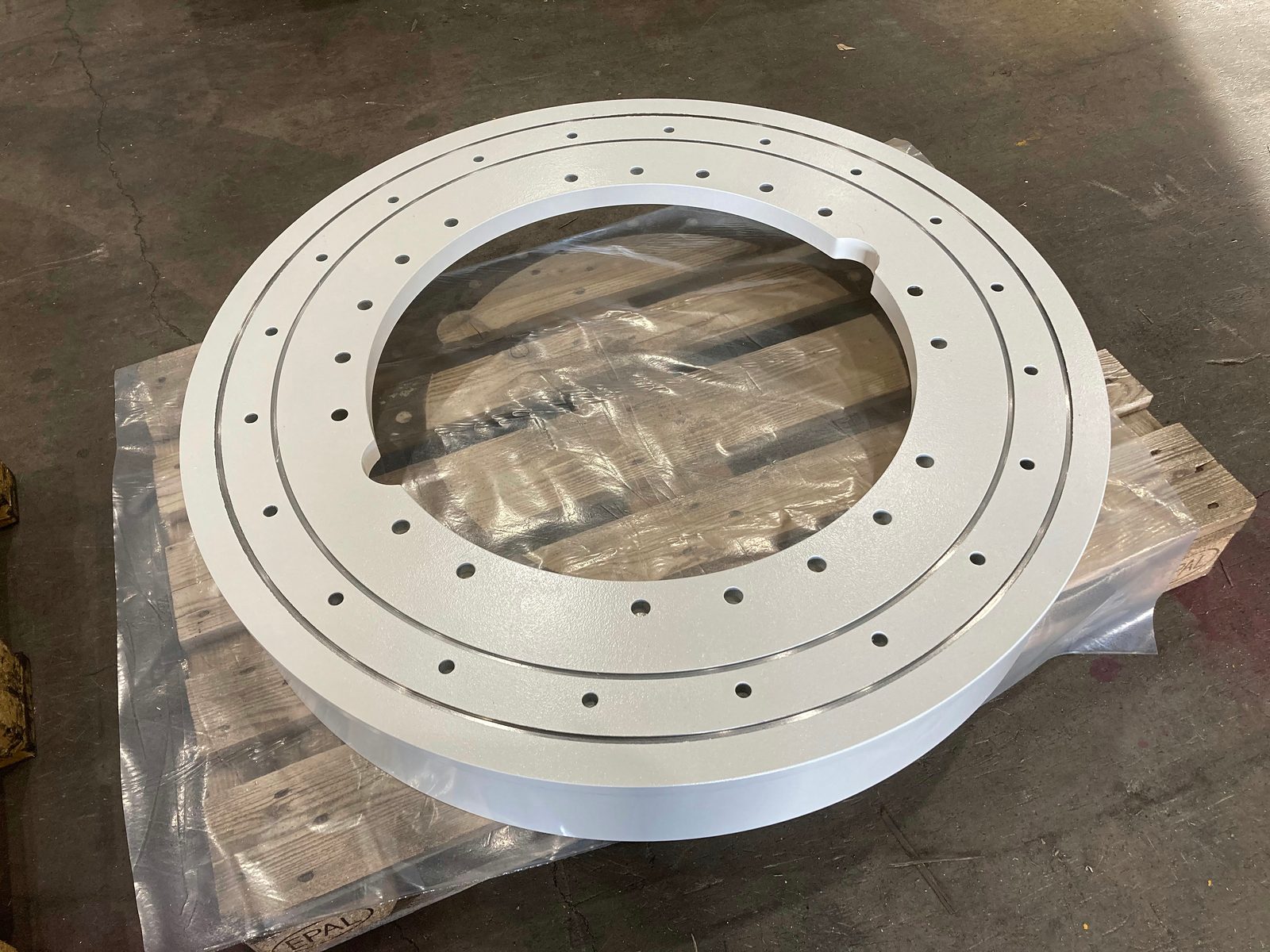

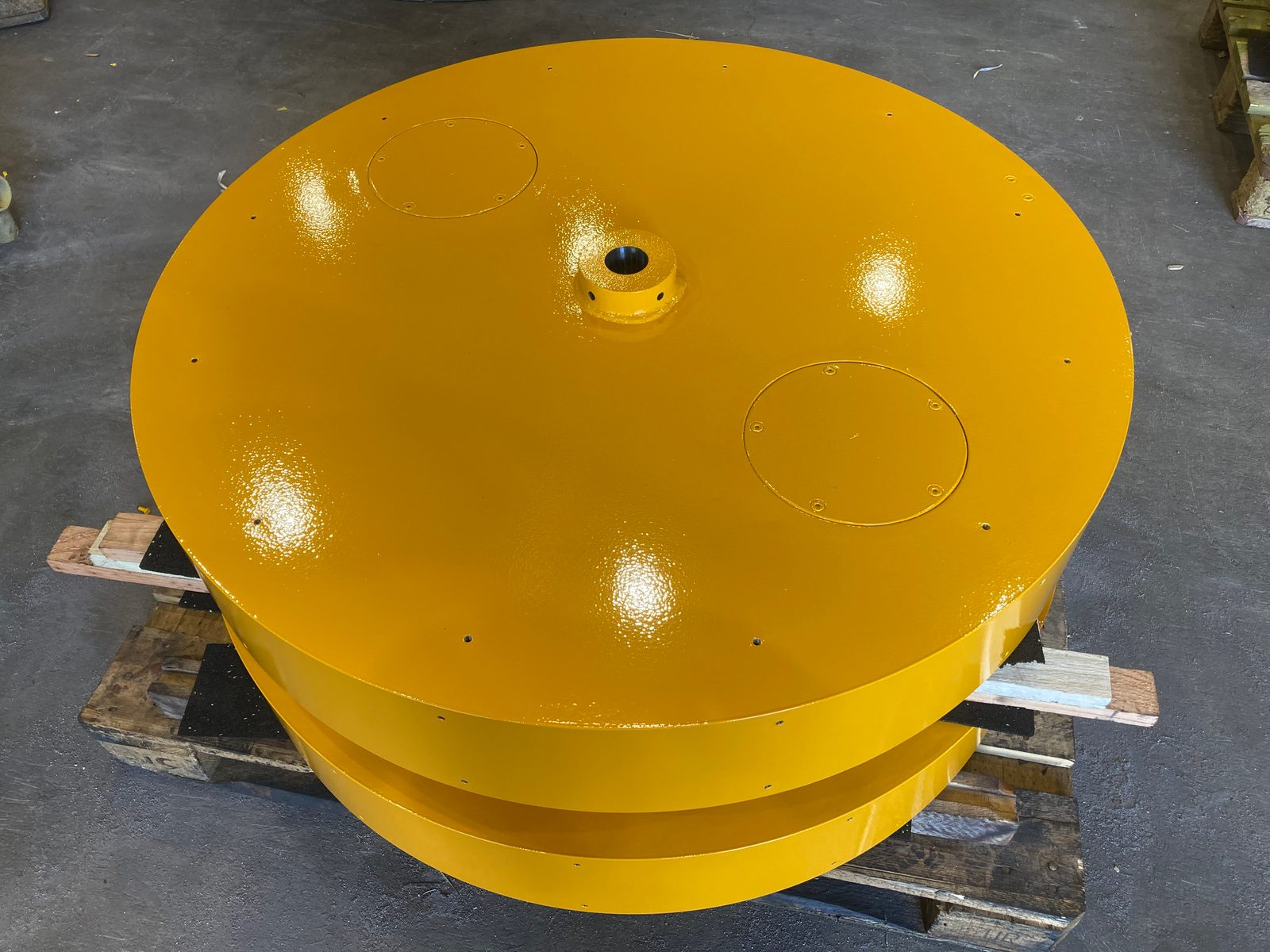

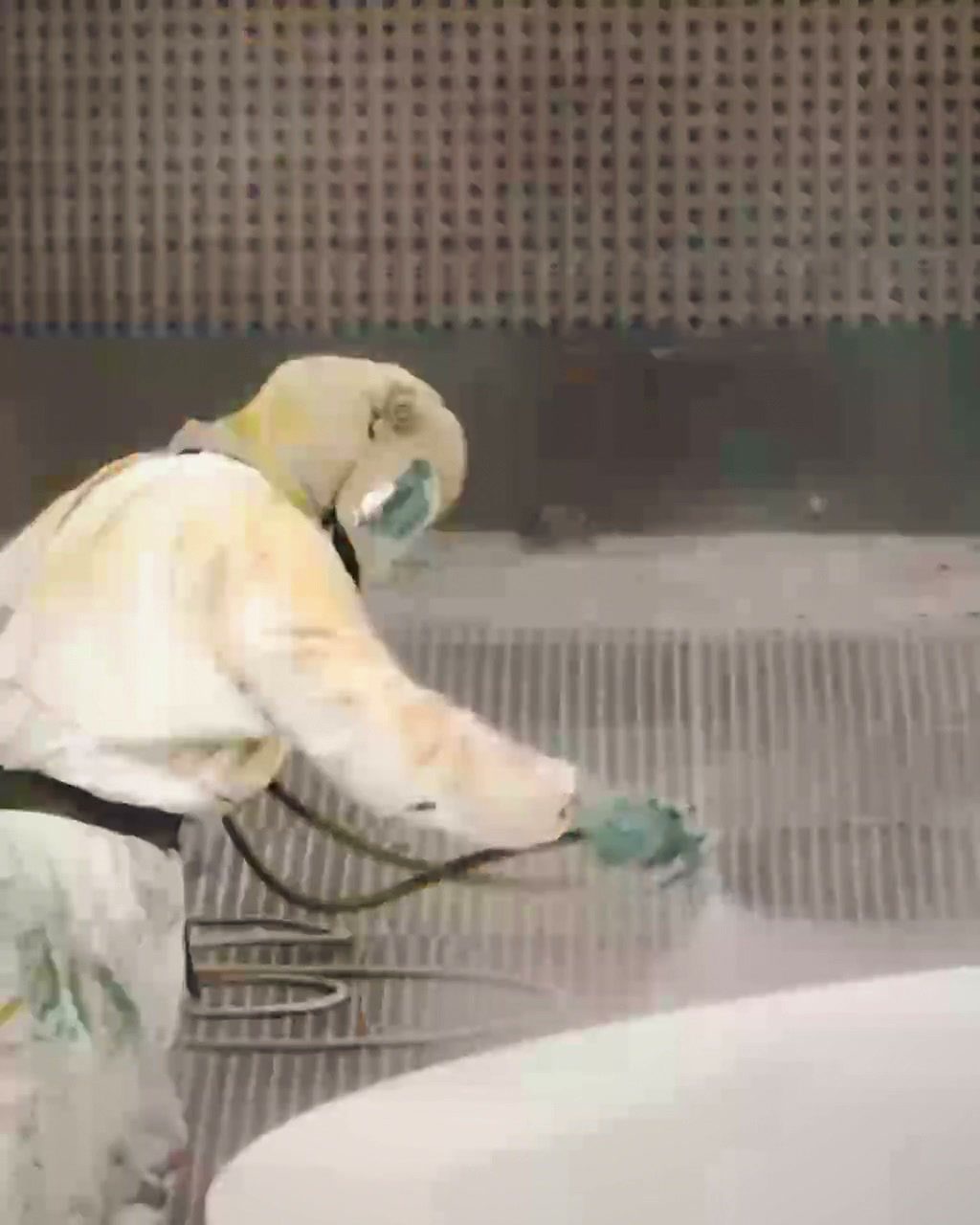

Нашите промишлени бояджии по време на работа в бояджийската камера. Реални детайли от нашия бояджийски цех в Лорх – от заварената конструкция от дебела ламарина в голямата кабина през дългите рами на машини и обработените стоманени пръстени до напълно монтирания възел на барабан.
Още от производството: Пясъкоструене и боядисване · 23 Изображения
Индустриално боядисване – защо Bock
Bock Maschinenbau извършва индустриално боядисване на площадката в Lorch като част от интегриран процес на производство и антикорозионна защита:
- Размер на кабината
- Боядисваща кабина 25 × 7 × 6 м за едрогабаритни компоненти и дълги заварени конструкции
- Тегло на детайла
- Тежки детайли до 50 т – манипулиране чрез кранова система 2×25 т
- Пясъкоструене
- Пясъкоструене Sa 2,5 в собствено производство – подготовка на повърхността без междинен транспорт
- Норма
- Индустриално боядисване по EN ISO 12944 – система от слоеве и клас на антикорозионна защита според изискването
- Система за управление на качеството
- DIN EN ISO 9001:2015 и сертифицирано заваръчно предприятие по DIN EN 1090-2 EXC3
- Интеграция
- Заваряване, огъване, CNC обработка, пясъкоструене и боядисване в същия завод
Производители на инсталации, машини и превозни средства от региона на Щутгарт, от Баден-Вюртемберг и целия регион DACH получават пясъкоструене и боядисване съгласно EN ISO 12944 от един източник в Лорх.
Често задавани въпроси за индустриалното боядисване
До какъв размер на детайла е възможно индустриално боядисване?
Боядисващата кабина за индустриално боядисване при Bock има полезен вътрешен размер 25 × 7 × 6 м и поема тежки детайли до 50 т. Детайлите се позиционират и въвеждат в кабината чрез крановата система 2×25 т на производствената хала.
До каква категория на корозивност по EN ISO 12944 се боядисва?
Индустриалното боядисване се извършва по EN ISO 12944 до категория на корозивност C5 с висока продължителност на защитата (H). Системата от слоеве и класът на антикорозионна защита се договарят за всеки проект според чертеж, нормативни изисквания и изисквания на клиента.
В какъв цветови тон и степен на гланц се боядисва?
В цветови тон по RAL или по задание на клиента и в изискваната степен на гланц, от матов и слабо отразяващ до гланцов. Ако клиентът зададе производител на бои, боядисваме с неговите материали за покритие. За повърхности за стъпване и товарни площи са възможни и противоплъзгащи покрития с грапава повърхност.
Извършва ли се и пламъчно метализиране с цинк?
Да, в собствения завод. Цинкът се напръсква върху предварително обработената чрез струене повърхност, като детайлът се нагрява само слабо. Методът е подходящ за детайли, които биха се деформирали в цинкова вана или са твърде големи за нея.
Как се подготвят стоманените детайли преди индустриалното боядисване?
Чрез пясъкоструене до Sa 2,5 по ISO 8501-1 в едрогабаритна струйна кабина в същия завод; това е обичайната подготовка на повърхността за системи от слоеве за антикорозионна защита по EN ISO 12944. Боядисва се непосредствено след струенето.
Кои материали и детайли се боядисват индустриално?
Боядисват се конструкционна стомана (S235, S355), дребнозърнеста конструкционна стомана и високоякостна конструкционна стомана, Hardox след пясъкоструене и грундиране, както и машинни детайли, корпуси и чугунени детайли, резервоари и едрогабаритни специални конструкции. Други материали и типове детайли се боядисват по договаряне.
Как се документират изграждането на слоевете и степента на подготовка?
Изграждането на слоевете, степента на подготовка и изискванията към покритието се дефинират според чертеж, нормативни изисквания и изисквания на клиента и се документират в системата за управление на качеството по DIN EN ISO 9001:2015. За детайли от заварени възли по DIN EN 1090-2 EXC3 боядисването може да бъде интегрирано в рамката за качество на заваръчното производство; изискванията за изпитване и документиране се определят за всеки проект.
Къде се извършва индустриалното боядисване?
На площадката в Lorch, в същия завод, в който се извършват пясъкоструенето, заваряването, огъването и CNC обработката. Така струенето и боядисването по EN ISO 12944 протичат без транспорт между две предприятия.
