Заварени възли до 50 т съгласно DIN EN 1090-2 EXC3
Носещи и технически взискателни заварени възли до 50 т – произведени като сертифицирано специализирано заварочно предприятие съгласно DIN EN 1090-2 EXC3 в Lorch.
Сертифицирано специализирано заварочно предприятие съгласно EXC3, EN ISO 3834-2 и DIN EN ISO 9001:2015.
Кранова система 2×25 т за сигурно манипулиране на тежки заварени възли.
Три заваръчни метода според изискването на детайла и изискваното качество на шева.
Стомана, дребнозърнеста конструкционна стомана, Hardox и неръждаема стомана – изключително сертифицирани материали.
VT, PT и MT съгласно DIN EN ISO 9712 в предприятието, UT за конкретни проекти чрез нашия партньор по коопериране.
CNC обработка, пясъкоструене, боядисване и монтаж в същия завод.
Заварени възли по чертеж и техническо задание
Под заварени възли разбираме съединени стоманени конструкции, които се произвеждат по чертеж или техническо задание на клиента – от простия възел до тежкия, многокомпонентен заварен детайл с тесни изисквания за толеранси, високи класове на якост или взискателни материални свойства.
Производственият участък при Bock е оразмерен за тежки детайли до 50 т. Чрез съчетаването на различни заваръчни методи и широка компетентност по материалите дори конструктивно сложни възли могат надеждно да бъдат произведени по Вашите изисквания.
При необходимост механичната обработка, пясъкоструенето, боядисването и монтажът могат да бъдат включени в хода на проекта.
Като специализирано предприятие за заваряване в окръг Ostalbkreis поемаме заваряване по поръчка и носещи заварени възли съгласно EN 1090 за клиенти в региона на Щутгарт, в Remstal и в цяла Южна Германия.
MAG-, WIG- и UP-заваряване според изискването към детайла
В зависимост от геометрията на детайла, материала и изискването към шева Bock прилага различни заваръчни методи:
- MAG-заваряване
- е стандартният метод за конструктивни стоманени детайли и сложни възли. Подходящ е за широка гама материали и позволява обработката и на високоякостни дребнозърнести конструкционни стомани.
- WIG-заваряване
- се прилага там, където се изискват особено високо качество на шева и тесни толеранси – например при възли от неръждаема стомана или критични за качеството заваръчни съединения.
- UP-заваряване (заваряване под слой флюс)
- е методът за дълбоки, високоякостни шевове при тежки детайли. Напълно автоматизирани ESAB-инсталации с мачти с изнасяне до 7 м позволяват високоякостни надлъжни шевове и при едрогабаритни конструкции.
- Заваряване на шпилки
- заварява шпилки с глава и резбови до Ø 22 мм директно към детайла за секунди – за точки на закрепване, анкери и държачи без проходен отвор.
Изборът на метод се определя от изискванията към Вашия детайл. При необходимост в рамките на един възел се прилагат и комбинации от няколко метода.
Заваръчна техника и оборудване
Заваръчният цех при Bock е обширно оборудван за тежки и едрогабаритни възли:
- Около 100 работни места за заваряване в защитен газ за MAG и WIG (Oerlikon, ESAB, Lorch, Ess)
- Три инсталации за заваряване под флюс ESAB (колонни и конзолни мачти) – до 1 250 A, височина на конзолата и работна височина до 7 м
- Заваряване на болтове до Ø 22 мм
- Многобройни устройства за въртене и обръщане, както и ролкови стойки – детайли до 60 т могат да се позиционират въртящо
- Машина за фрезоване на ръбове (Alme) за подготовка на заваръчния шев до 12 × 45°
Така шевовете се заваряват в оптимална позиция – икономично, с повторяема точност и в проверено качество на сертифицирано специализирано заваръчно предприятие.
Европейски качествени стомани до 50 т единично тегло
За заварените възли Bock обработва предимно европейски качествени стомани с проследим произход. В зависимост от чертежа и изискването се прилагат следните материали:
- Конструкционна стомана S235, S355 – Стандартна конструкционна стомана
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, подходяща за заваряване
- Hardox 400 / 500 – износоустойчива стомана за натоварени детайли
- Неръждаема стомана 1.4301, 1.4571 – устойчива на корозия
- Специални стомани по чертеж и спецификация на клиента
Качеството на материала и произходът на материала се документират чрез удостоверения и протоколи от изпитвания при съответни проектни или клиентски изисквания. Детайлите могат да достигат до 50 т единично тегло; специфичните граници за специални материали или необичайни размери се съгласуват за всеки конкретен проект.
Сертифицирано специализирано заварочно предприятие – DIN EN 1090-2 EXC3, EN ISO 3834-2 и безразрушителен контрол
Bock Maschinenbau е сертифицирано специализирано заварочно предприятие съгласно DIN EN 1090-2 EXC3 и EN ISO 3834-2. Допълнени от сертифицирана система за управление на качеството съгласно DIN EN ISO 9001:2015, тези норми образуват задължителна рамка за качество при производството на заварени възли: квалификациите на заваръчните процеси, изискванията за изпитване и задълженията за документиране са неразделна част от производството. За възложители със задължение за доказване актуалните сертификати са достъпни като PDF.
Осигуряване на качеството и безразрушителен контрол
При заварените възли решаваща е не само завършеният шев, но и проследимото изпитване на изискваното качество. Затова заваръчните работи се съпровождат от подходящи мерки за осигуряване на качеството. В зависимост от детайла, материала, класа на шева и изискванията на клиента могат да се прилагат визуални проверки, както и безразрушителни методи за контрол.

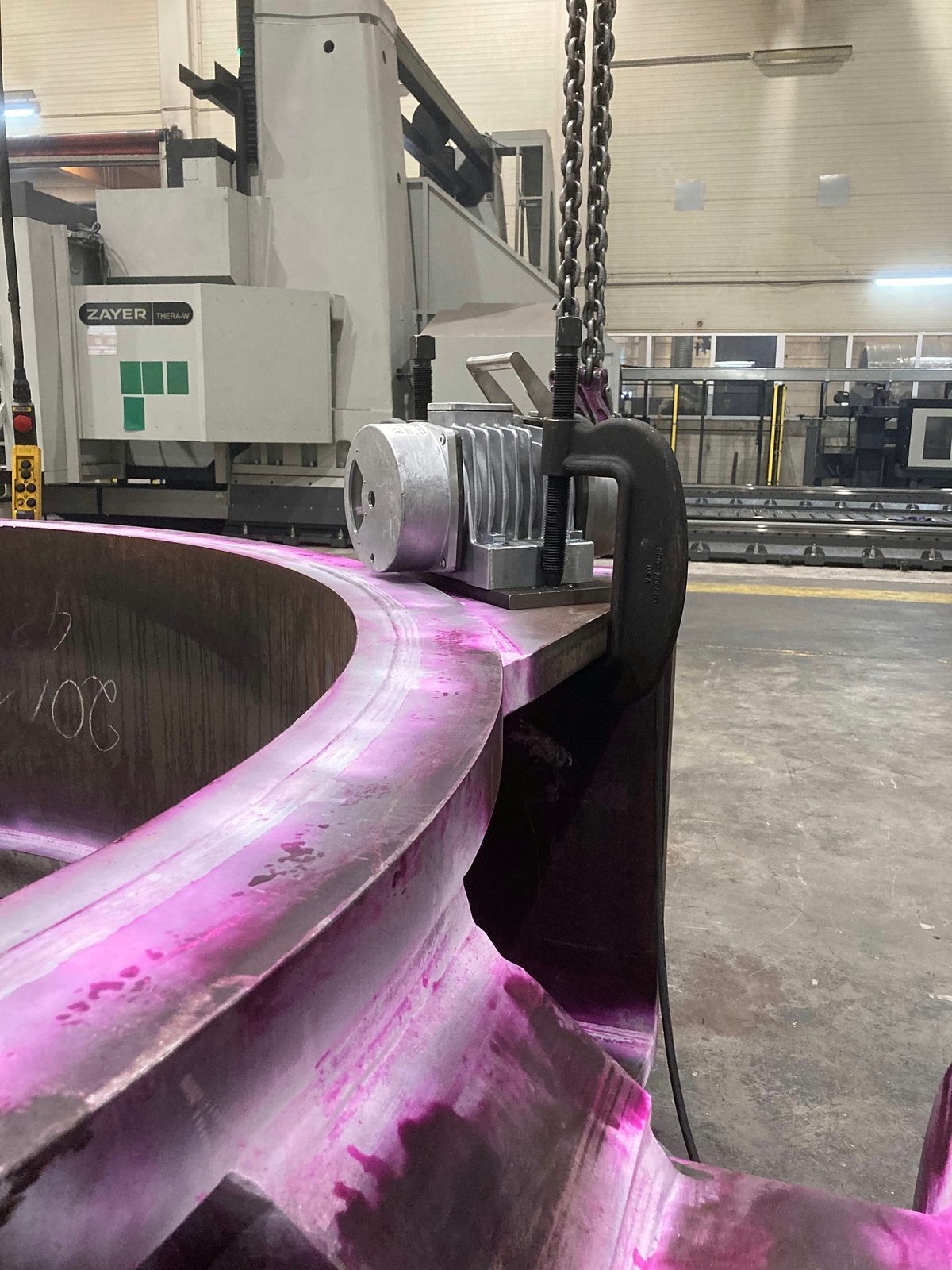

- Визуален контрол (VT), капилярен контрол с проникващи течности (PT) и магнитно-прахов контрол (MT) са налични вътрешно с квалификация ниво 2 съгласно DIN EN ISO 9712.
- Ултразвуков контрол (UT) е на разположение за конкретни проекти на място чрез сертифициран контролен персонал на нашия партньор по коопериране. Обемни изпитвания (радиографичен контрол RT, ултразвуков контрол UT) се извършват, доколкото са възложени, от квалифицирани партньори.
По този начин могат да бъдат оценени повърхностни индикации, пукнатини, неравномерности близо до повърхността, както и вътрешни неравномерности в подходящи детайли и заваръчни съединения.
Изискванията за изпитване и документиране се съгласуват за всеки конкретен проект според чертеж, изискване на нормата и изискване на клиента. По този начин осигуряването на качеството не остава общо, а се съгласува за всеки конкретен проект според съответния възел.
Сертификати за заварени възли
1 / 3
Механична обработка, пясъкоструене, боядисване и монтаж при необходимост
Заварените възли често изискват допълнителни производствени стъпки. При необходимост следните процеси могат да бъдат включени в хода на проекта:
- Механична допълнителна обработка
- CNC-обработка на едрогабаритни детайли до 50 т, портално фрезоване до 26 000 мм, каруселно струговане до Ø 4 800 мм.
- Подготовка на повърхността
- Пясъкоструене до Sa 2,5 в голяма камера.
- Антикорозионна защита и боядисване
- Индустриално боядисване съгласно EN ISO 12944 в голяма камера 25 × 7 × 6 м.
- Монтаж
- Предварителен монтаж или частичен монтаж на възли за конкретния проект.
По този начин заварените възли могат не само да бъдат заварени, но и да бъдат допълнително обработени, подготвени, покрити или предварително монтирани за конкретния проект – според изискването и договореността.
Типични заварени възли

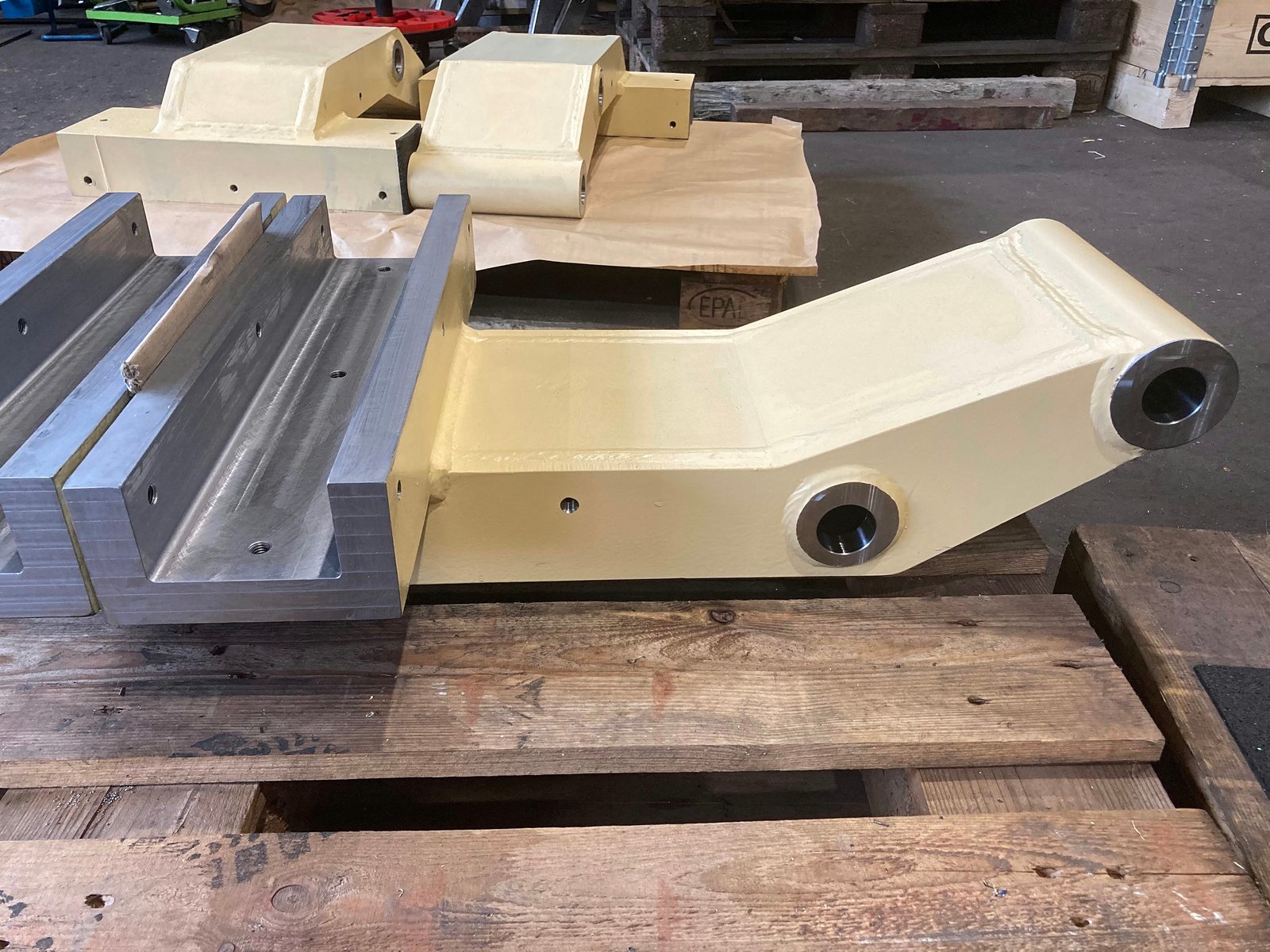

Заварените възли на Bock се произвеждат за технически взискателни случаи на приложение, при които качеството на материала, сертификацията, последователността на сглобяване и геометрията на шева играят решаваща роля:
- Носещи и силно натоварени възли със задължение за документиране по норма
- Подложени на износване заварени детайли с дял от Hardox
- Многокомпонентни възли с голям брой места на съединяване и присъединителни размери
- Възли с тесни размерни и формови толеранси през няколко присъединявания

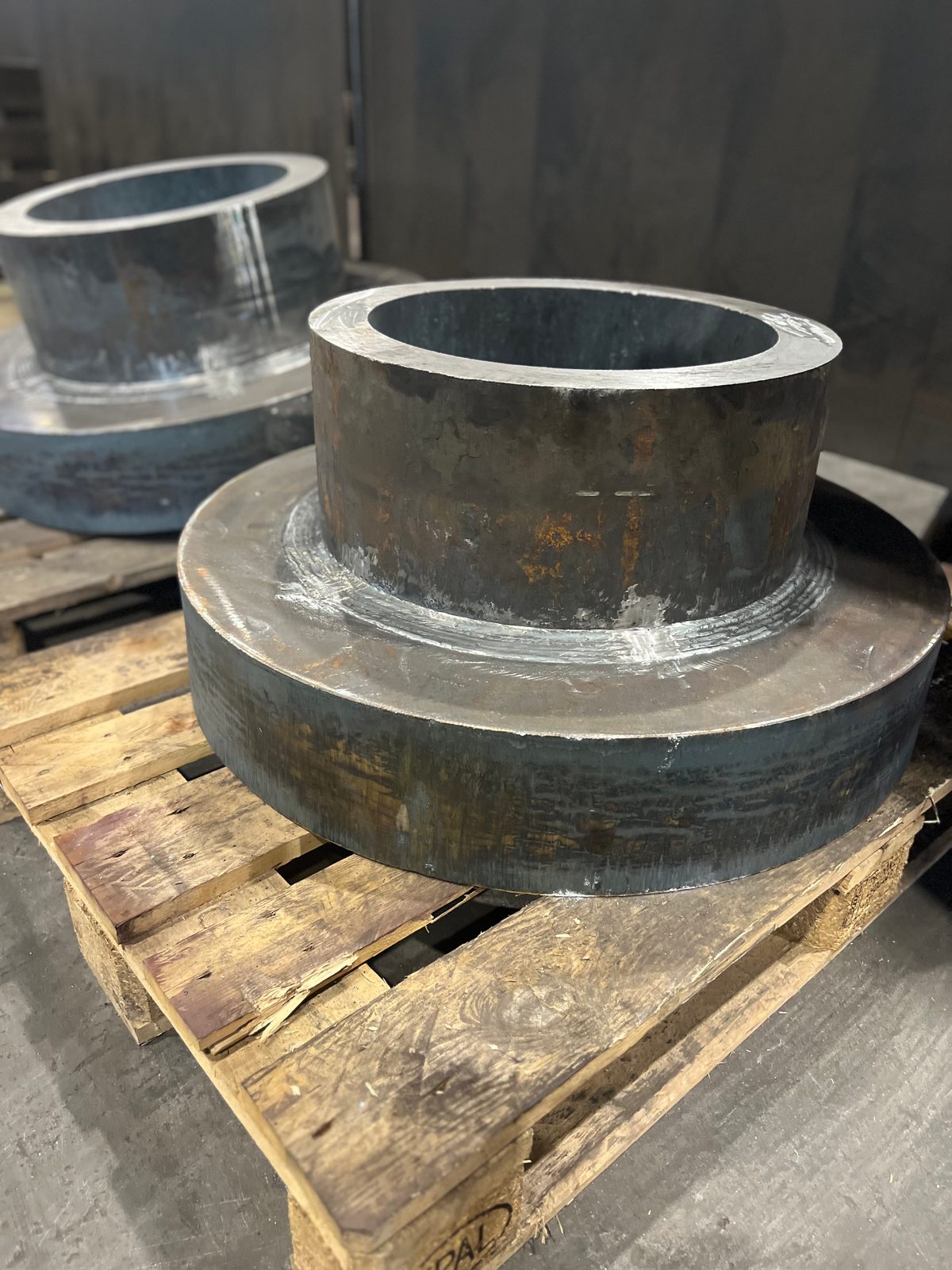

Ако пък на преден план не е броят на местата на съединяване, а размерът на отделния детайл и неговото манипулиране, подходящата рамка предлага производството на тежки заварени конструкции.
Впечатления от заваръчния цех

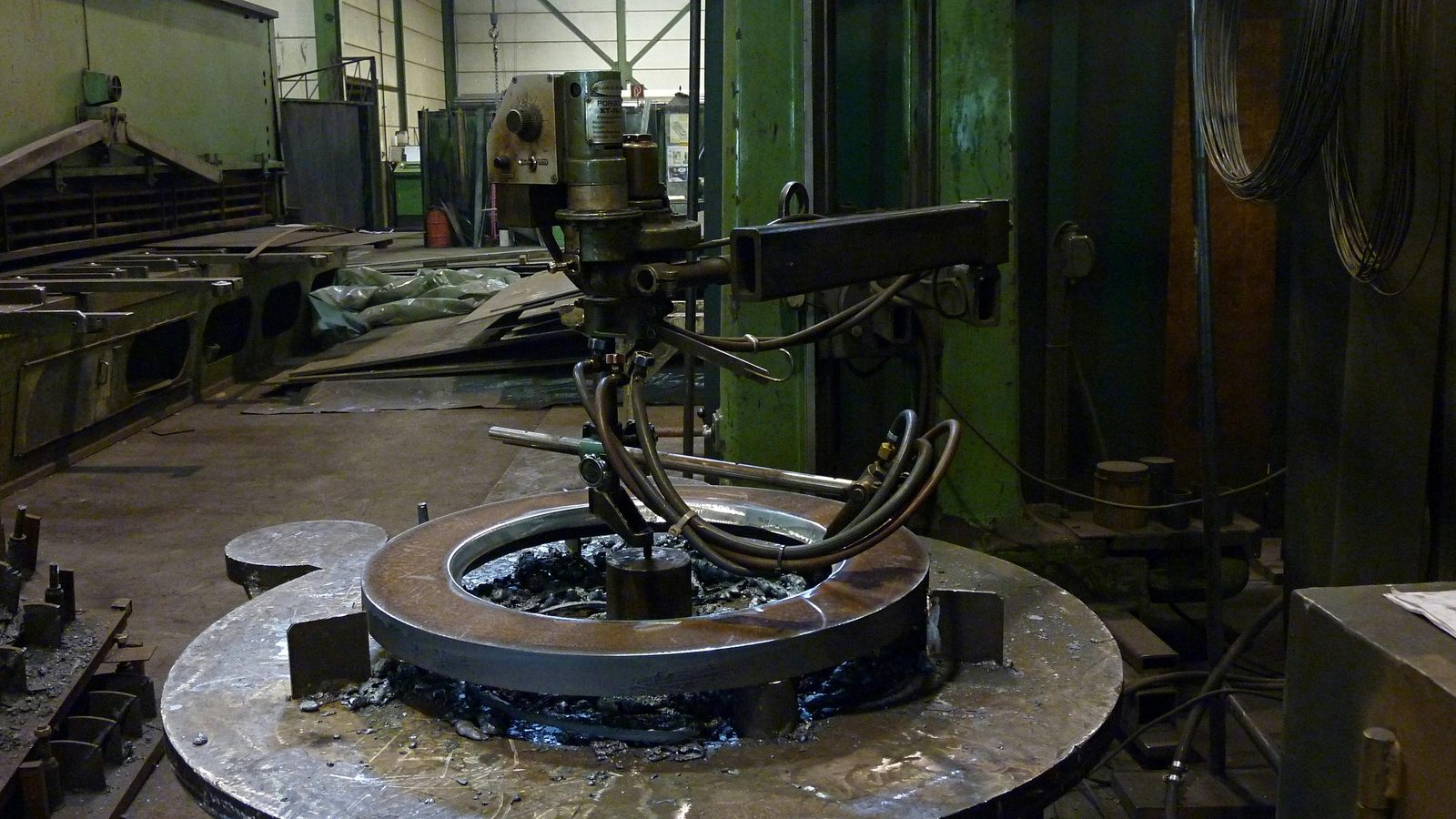

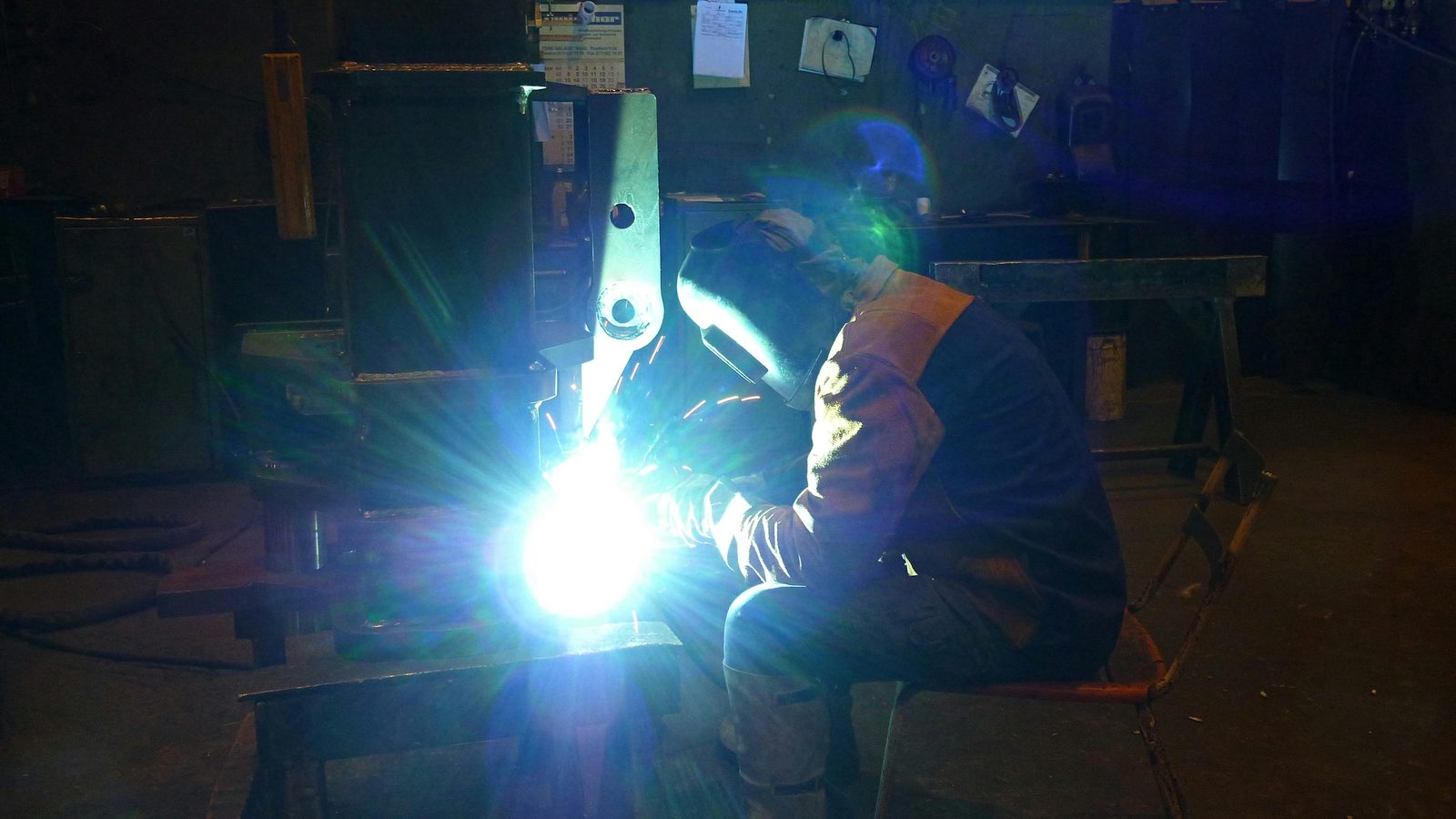

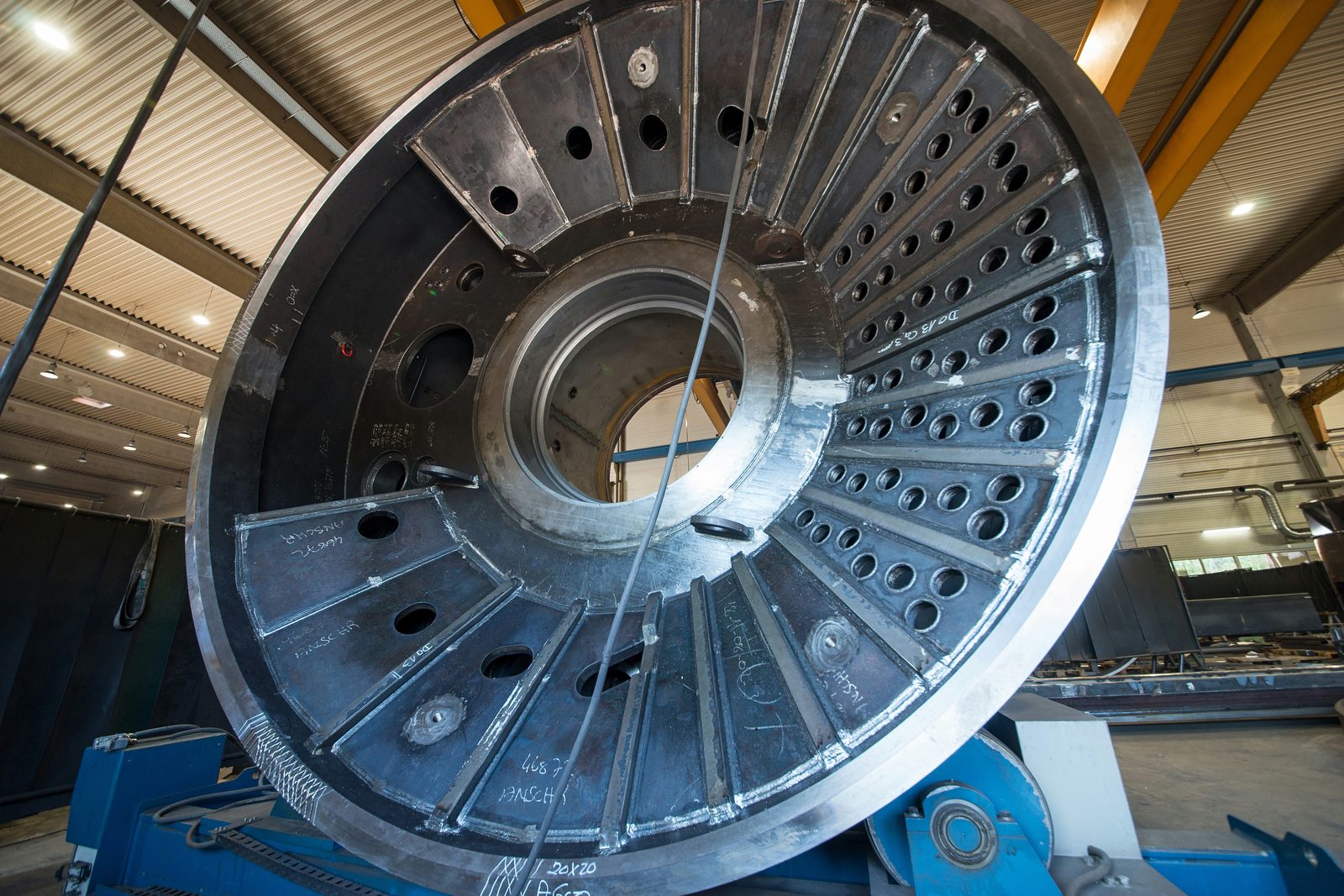

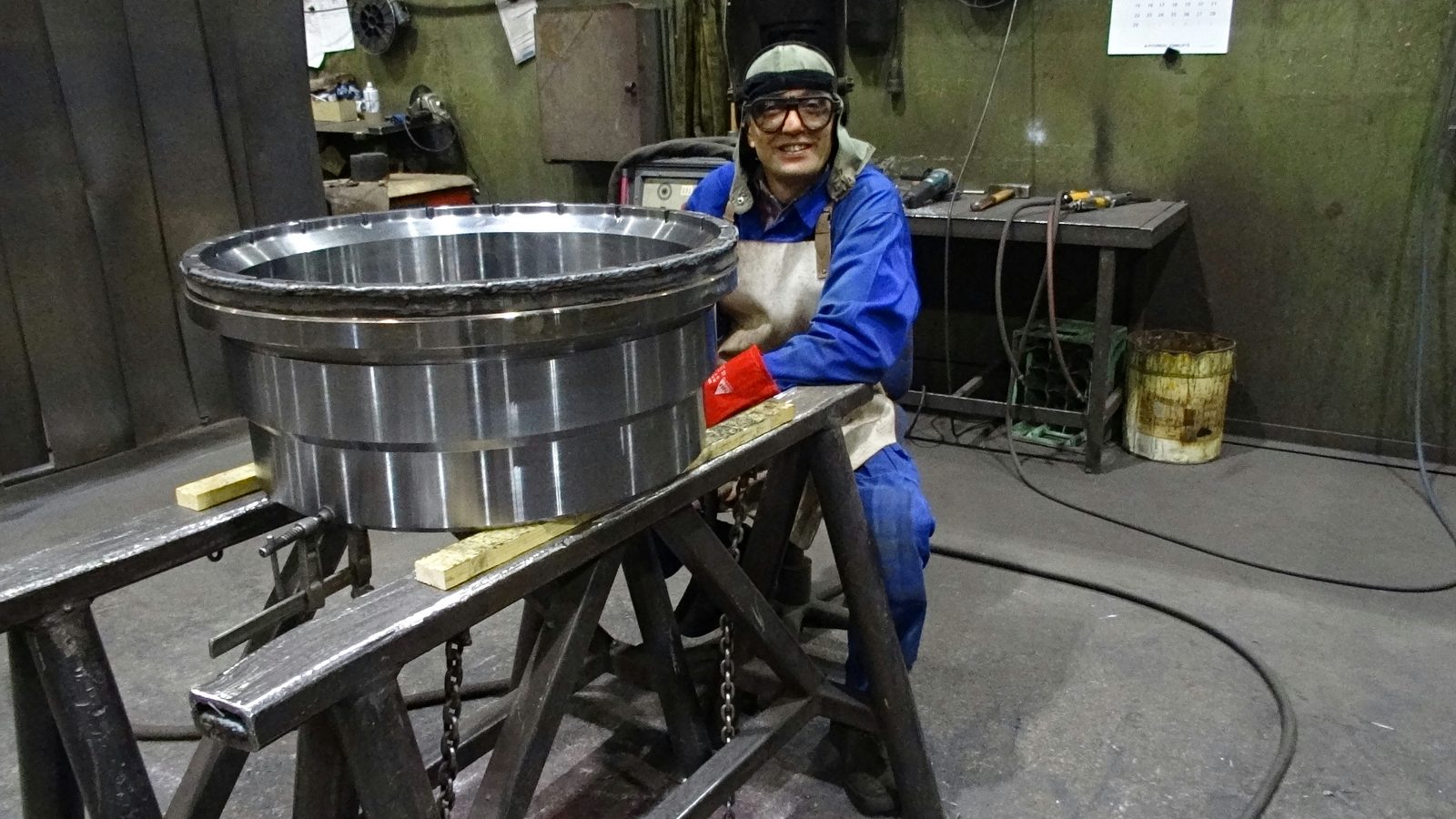

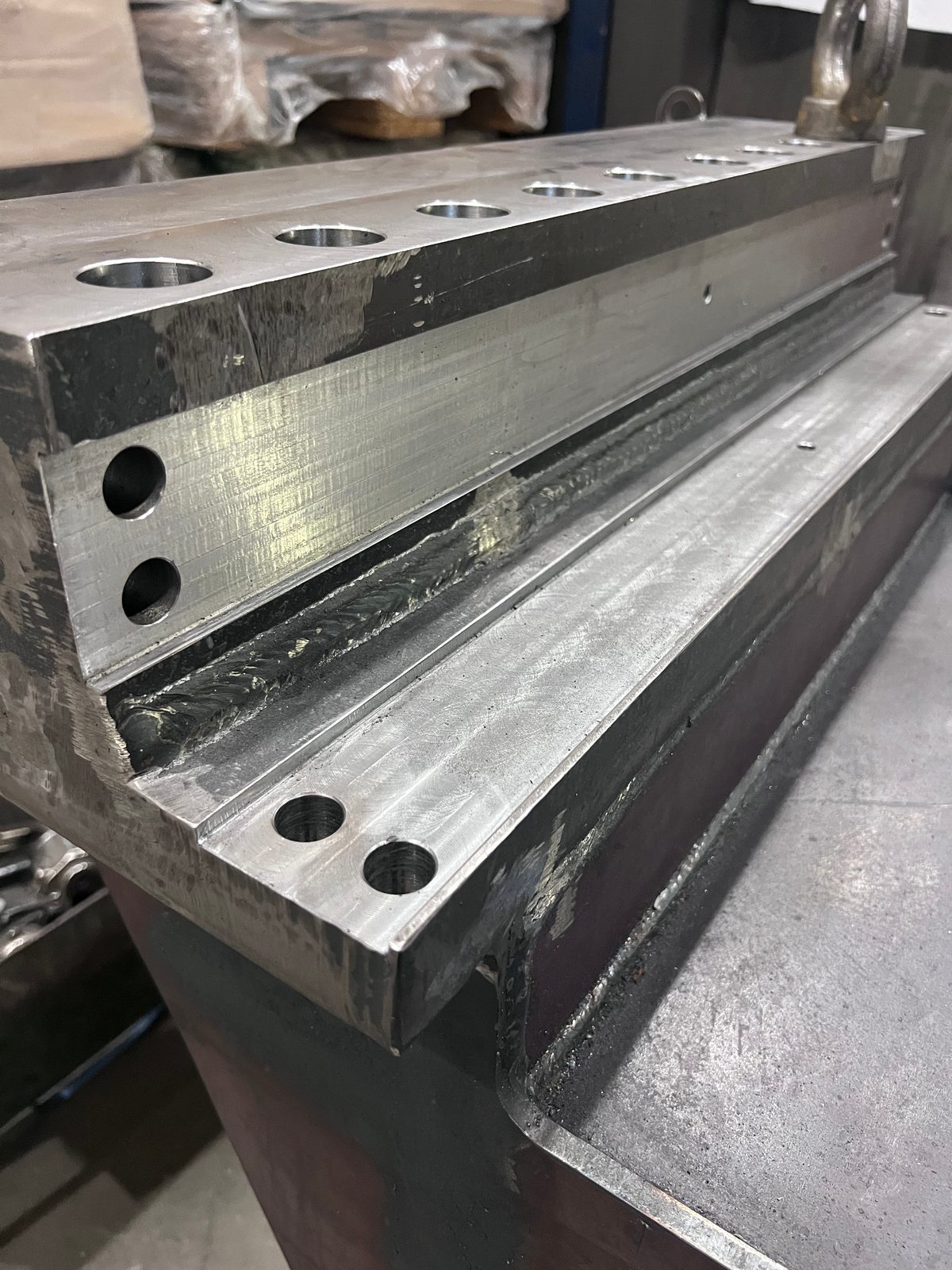

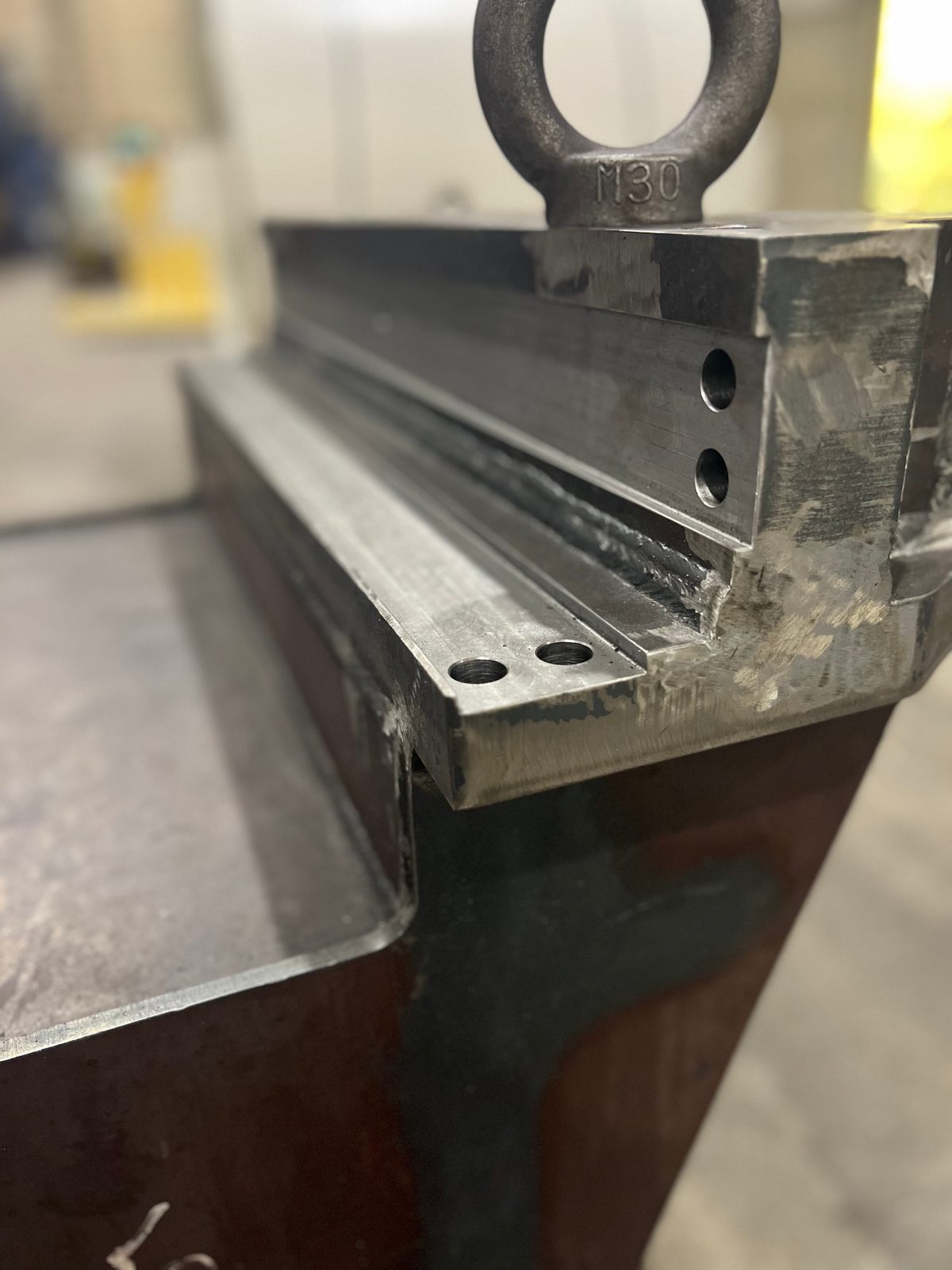

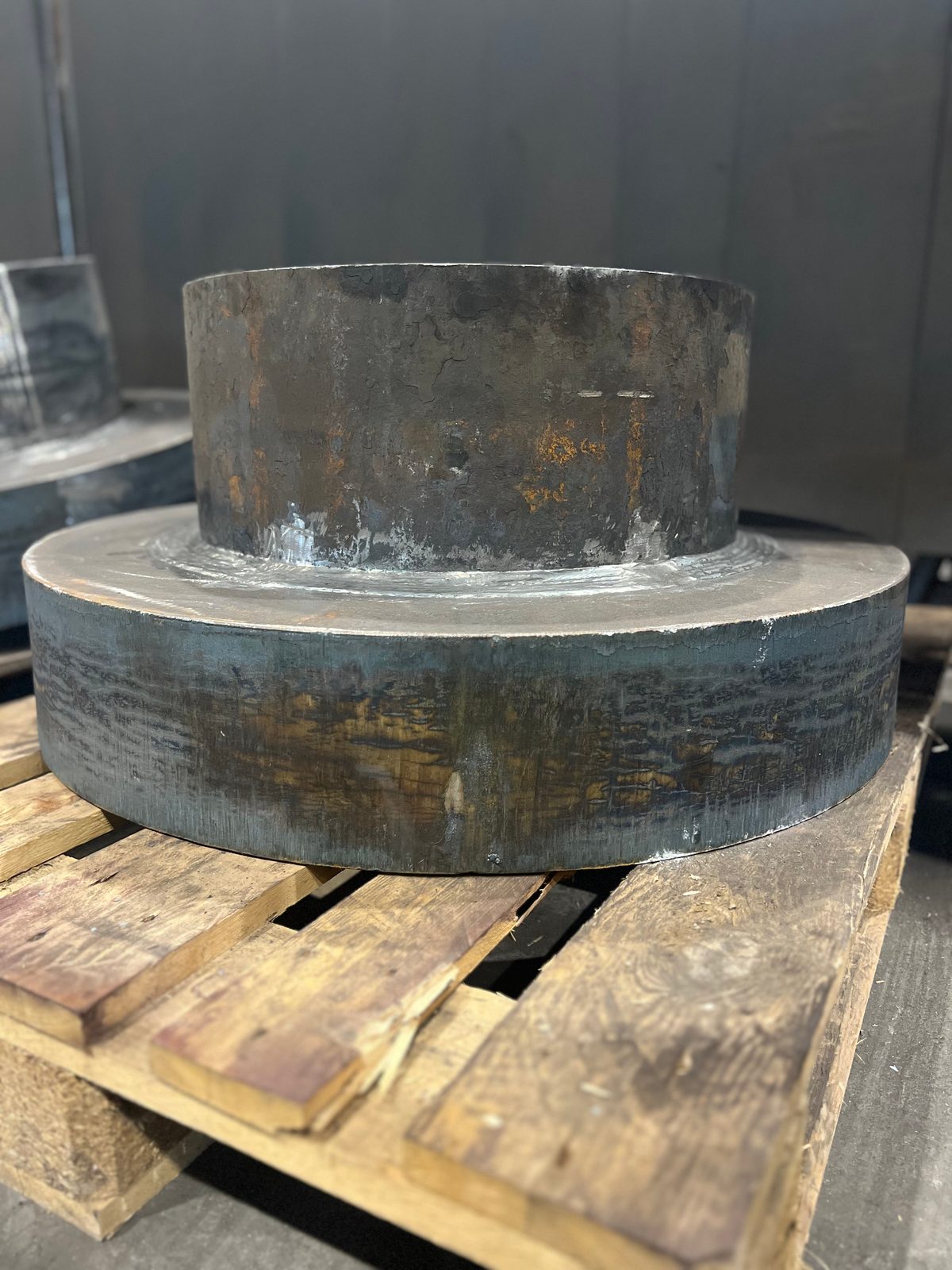

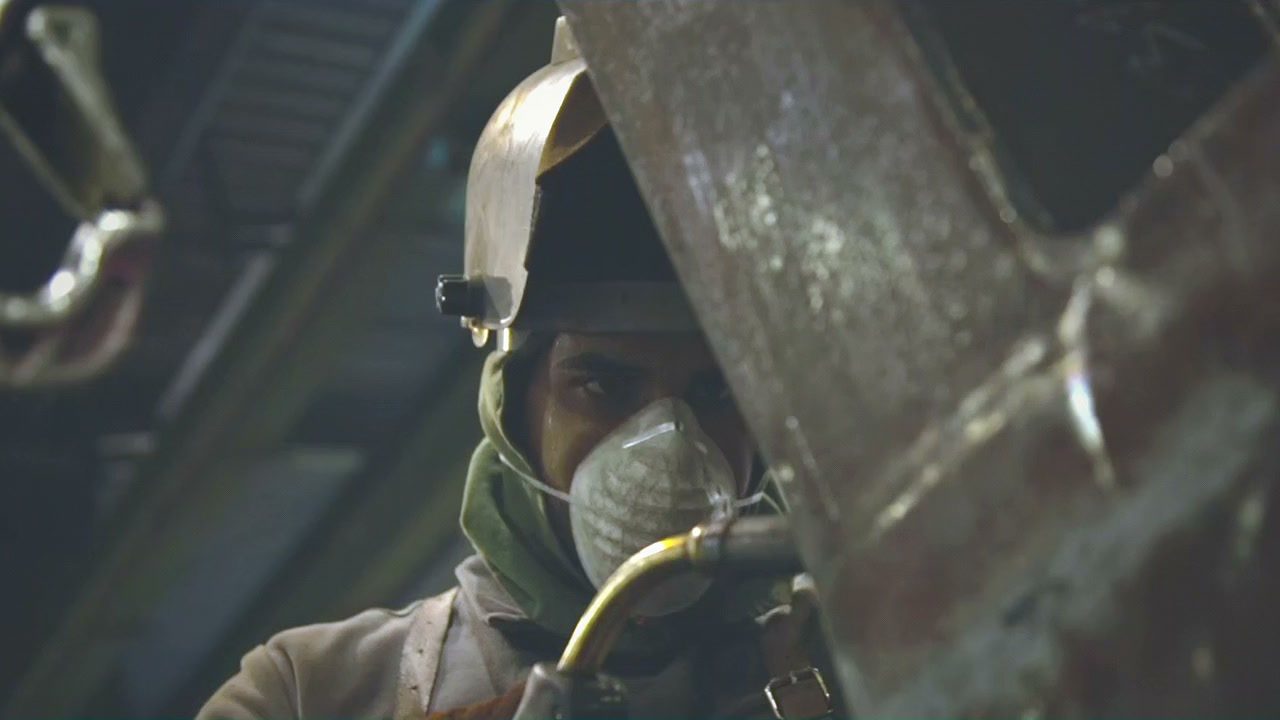

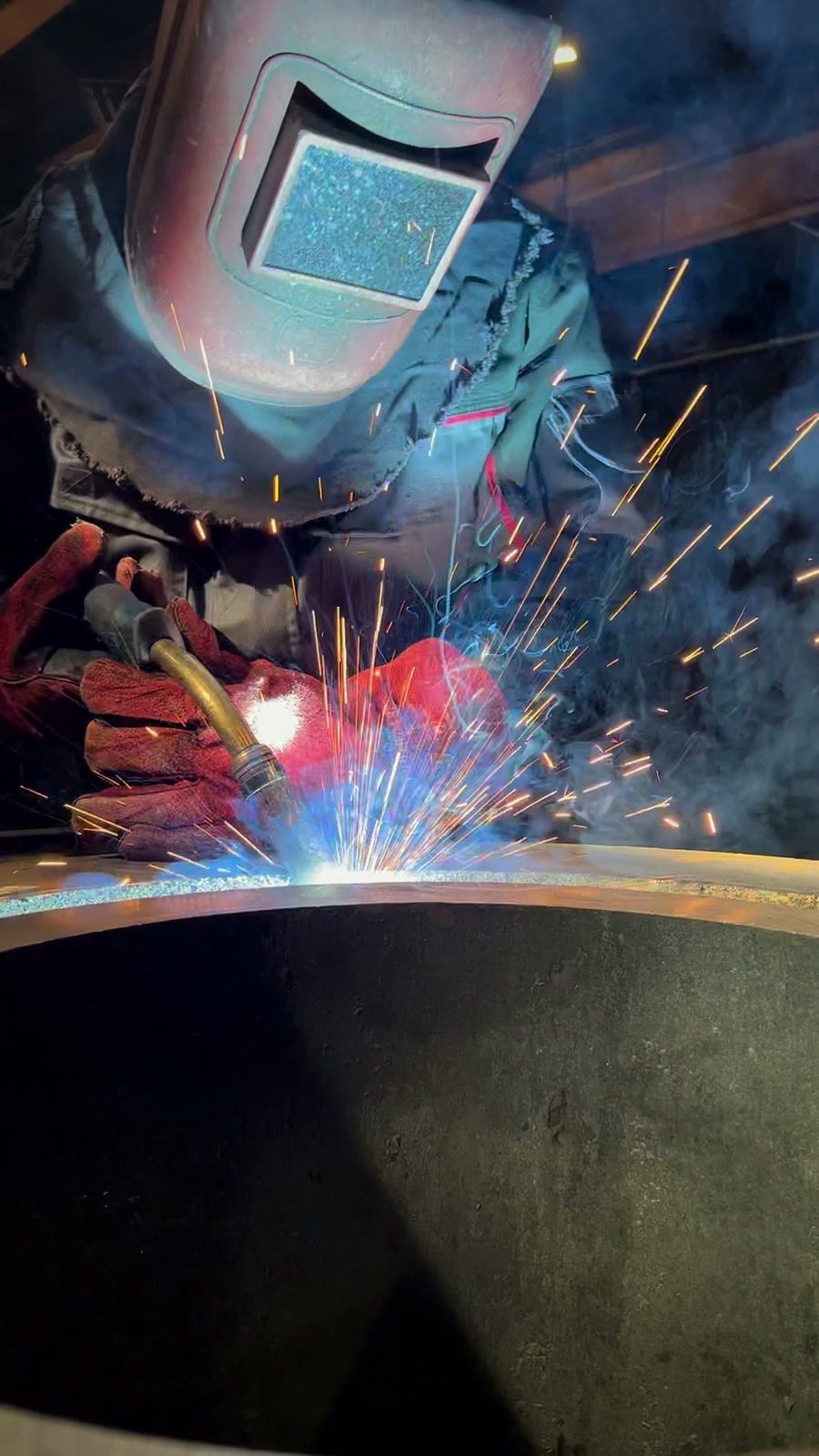

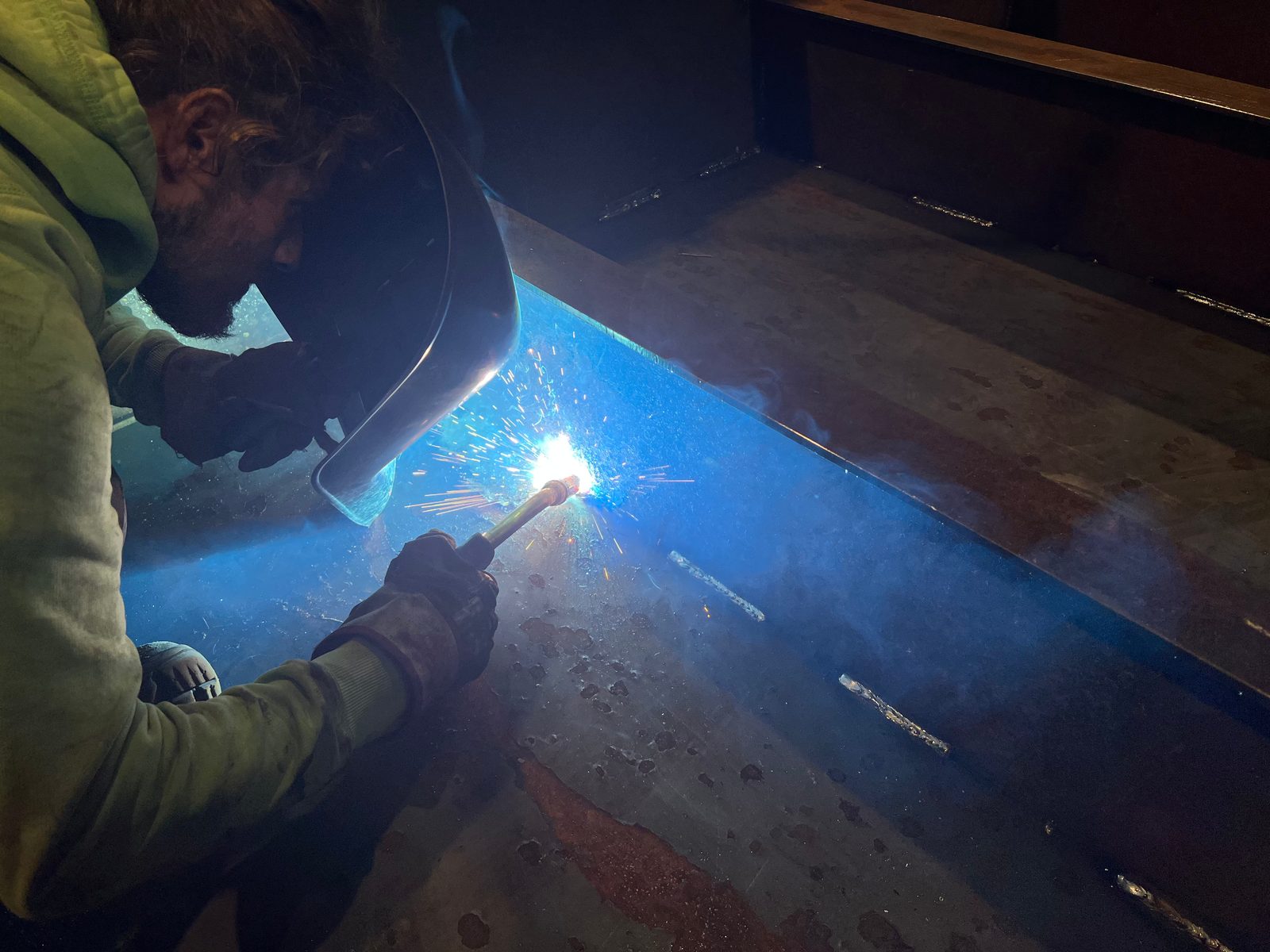

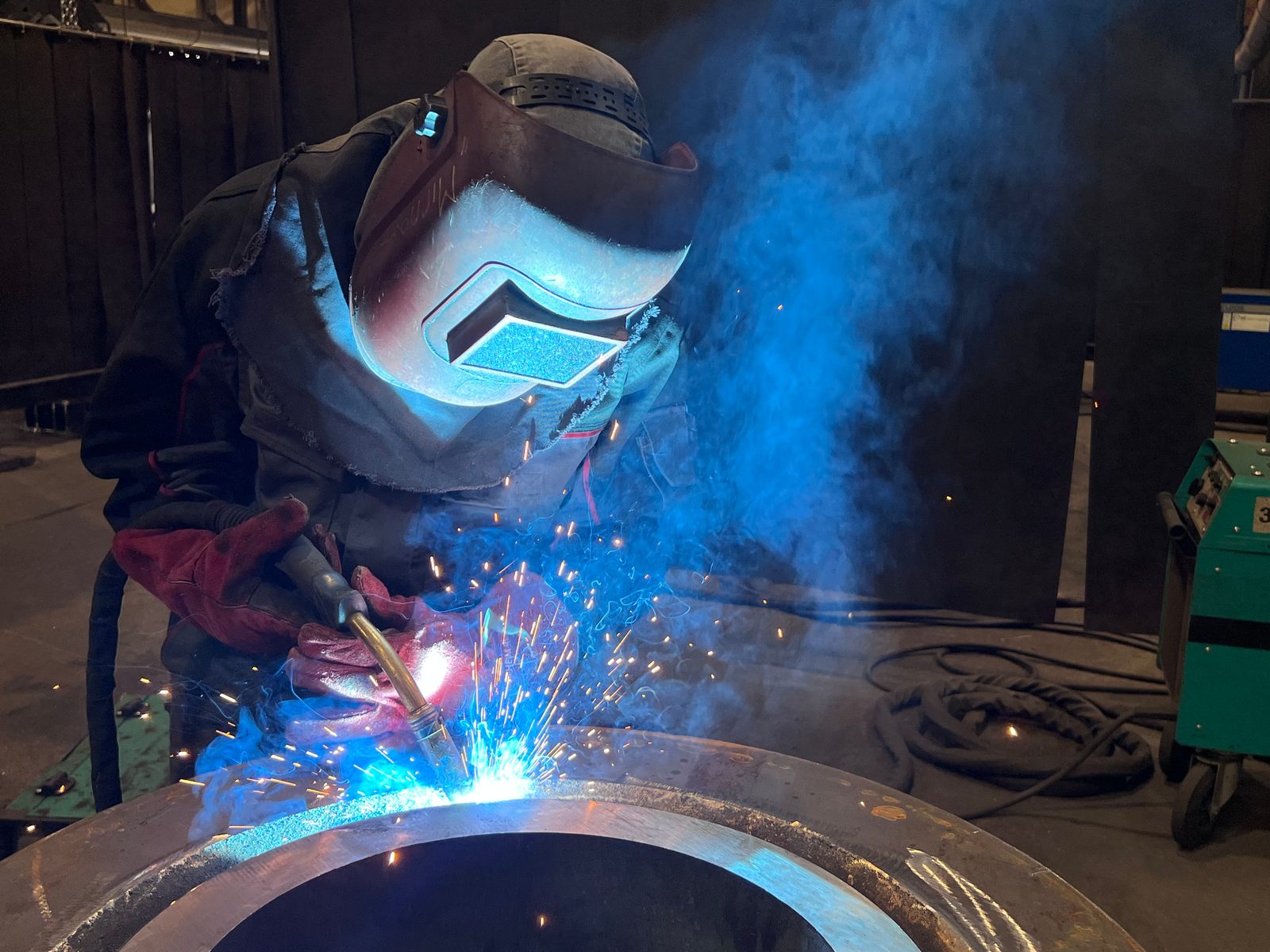

Истински кадри от нашето производство в Лорх – от изрязания с горелка фаз за подготовка на шева през заваряването върху детайла и ръчно положения ъглов шев MAG до фрезованата повърхност чак до големия заварен възел в изграждане.
Заварени възли – защо Bock
Bock Maschinenbau произвежда от над шест десетилетия заварени конструкции и тежки възли в обекта в Lorch:
- Сертификация
- DIN EN 1090-2 EXC3, EN ISO 3834-2 и DIN EN ISO 9001:2015 – задължителна рамка за качество за взискателни възложители
- Възможност за обработка на тежки детайли
- Производство на възли до 50 т единично тегло
- Компетентност по материалите
- Изключително европейски качествени стомани – стомана, Hardox, неръждаема стомана и дребнозърнеста конструкционна стомана
- Гама от методи
- MAG, WIG и UP-заваряване според изискването
- Осигуряване на качеството
- VT, PT и MT вътрешно ниво 2 съгласно DIN EN ISO 9712; UT за конкретни проекти чрез нашия партньор по коопериране
- Последваща обработка
- Механична обработка, пясъкоструене, боядисване и монтаж могат да бъдат включени в същото производствено предприятие
- Заваряване по поръчка за региона
- EXC3 заваряване по поръчка на носещи възли за стоманостроителни фирми и производители на инсталации от региона на Щутгарт, региона DACH и в цяла Европа – сертифицирано, от нашето предприятие в Лорх.
Вашият проект — директно от региона
Изпратете ни запитване за производство по поръчка, стоманени конструкции или специално машиностроене — ще се свържем с вас скоро.
Запитване за заварен възел
За първоначална оценка ни е необходим Вашият чертеж или техническа спецификация, материалът, желаното количество, както и данни за изискванията за качество, изпитване и документиране. Ние проверяваме производствените възможности и изготвяме необвързваща оферта.
