Хидротехнически стоманени конструкции: шлюзови врати, клапни затвори и дюкдалби
Като доставчик на хидротехнически стоманени конструкции произвеждаме тежки заварени възли по чертеж — шлюзови врати, клапни и преливни затвори, дюкдалби — по DIN EN 1090-2 EXC3, струени и покрити по EN ISO 12944 в Lorch край Щутгарт.
Шлюзови врати, клапни и преливни затвори, шибри и дюкдалби — тежко заварени по Вашия чертеж.
Струене до степен на чистота Sa 2,5 и покритие по EN ISO 12944 в инсталация с размери 25 × 7 × 6 м.
Тежки, дълги детайли до 50 т единично тегло и 26 м дължина — манипулиране чрез крановата система с 25 т.
Носещи заварени конструкции по най-високия сертифициран в практиката клас — плюс EN ISO 3834-2.
VT, PT и MT от собствен контролен персонал с ниво 2 по DIN EN ISO 9712 — директно в производството. UT в нашето предприятие от нашия партньор по коопериране.
Доставчик за хидротехническите стоманени конструкции
Доставчик на хидротехнически стоманени конструкции по чертеж — при Bock Maschinenbau това означава от 1963 г. тежки, заварени стоманени конструкции за съоръжения във и край водата. Шлюзовите врати, клапните затвори и дюкдалбите поемат високи хидростатични и динамични натоварвания и трябва десетилетия да остават плътни, размерно точни и устойчиви на корозия. Като сертифицирано специализирано предприятие за заваряване оразмеряваме всеки възел за товароносимост, плътност и дълготрайна якост.
Дълбочината на производството за това е изцяло в Lorch край Щутгарт. От автогенното рязане на маса 20 × 3,5 м до 200 мм дебелина на материала през заваряването под флюс и MAG до CNC обработката на едрогабаритни детайли, струенето и покриването всичко възниква под един покрив. Това съкращава времената за изпълнение, избягва транспортите между отделните дейности и осигурява пълната проследимост на материалите по EN 10204.
Работим като производител по поръчка по Вашите изисквания — от отделния затварящ орган до цялостния възел на вратата. На 14 000 m² производствена площ работят над 100 специалисти с 63 години опит в тежките стоманени конструкции.
Типични детайли за хидротехническите стоманени конструкции
Независимо дали става дума за ново строителство на язовирно съоръжение или за замяна на отделни затварящи органи — произвеждаме по чертеж и изискване на клиента:
- Шлюзови врати и възли за шлюзово строителство за канали, пристанища и водни пътища — заварени тела на врати с обработени присъединителни и уплътнителни повърхности
- Шлюзови шибри и затвори — затварящи органи за регулиране на водата, заварени размерно точно и механично обработени

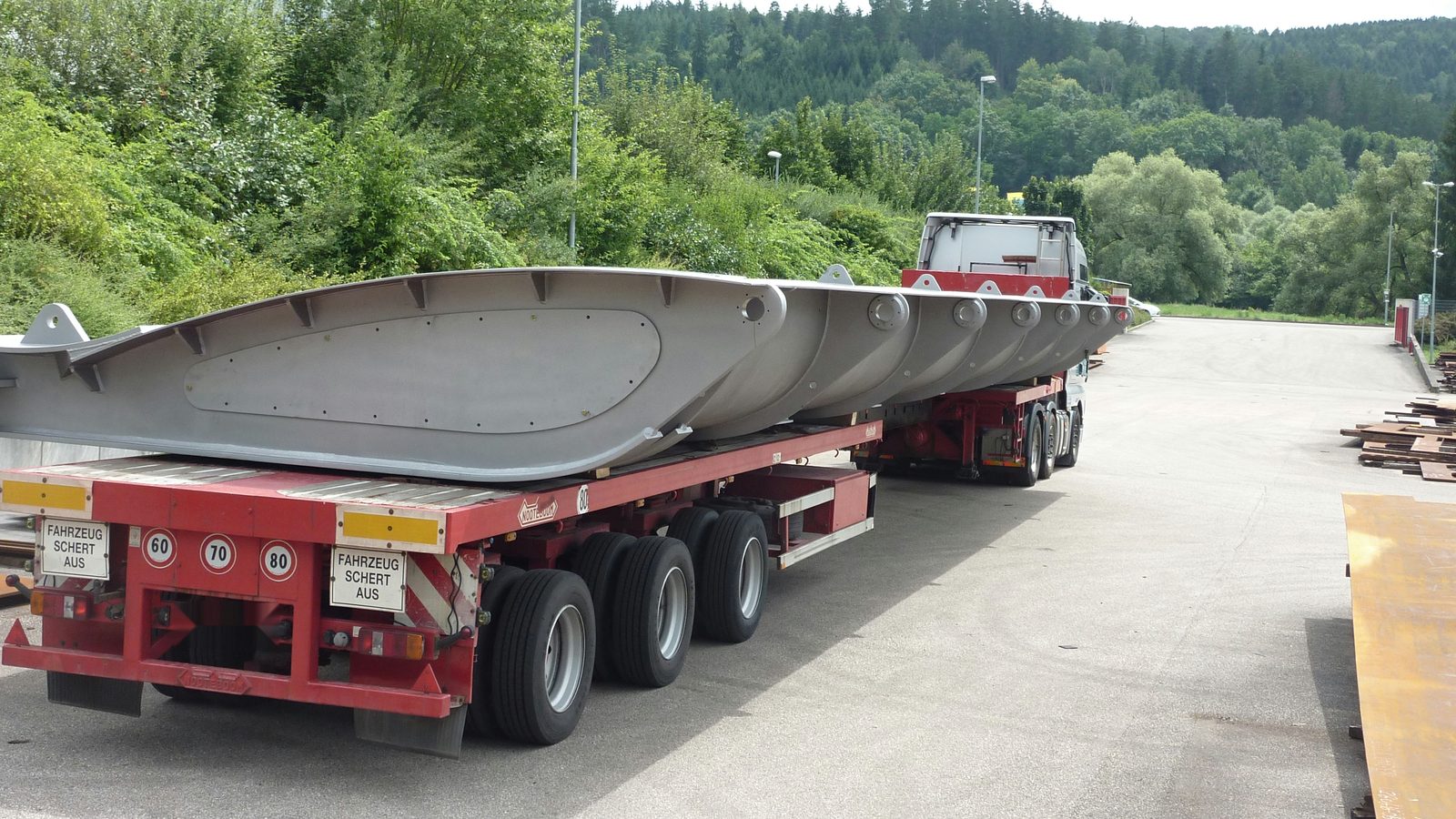

- Преливни клапи, както и клапни и подпорни затвори за язовирни съоръжения — устойчиви на усукване кухи тела с дълги, плътни заваръчни шевове
- Дюкдалби — заварени дюкдалбени конструкции за пристанища и кейове, оразмерени за ударни натоварвания и натоварвания при акостиране
- Компоненти за язовирни съоръжения и носещи рамкови конструкции по чертеж — от вградената рамка до цялостния възел
Други детайли за хидротехнически стоманени конструкции произвеждаме по чертеж при запитване — изпратете ни Вашите документи.
Материали за хидротехническите стоманени конструкции
За носещи конструкции в хидротехниката обработваме конструкционна стомана S235/S355 и дребнозърнеста конструкционна стомана до S1100 — за оптимизирани по тегло врати и клапи с висока граница на провлачване. Където се изисква повишена устойчивост на корозия, произвеждаме от неръждаема стомана 1.4301 до 1.4571, както и Duplex 1.4462. Общо са налични над 40 марки материали, обичайните качества от склад.
Всяка партида е напълно маркирана и документирана със заводски сертификат 3.1 по EN 10204. За преклеймоването на остатъчен материал сме упълномощени от GSI SLV München — проследимостта остава затворена от входящия контрол до готовия възел.
Антикорозионна защита по EN ISO 12944 — струене и покриване в предприятието
Детайлите в хидротехническите стоманени конструкции стоят трайно под въздействието на вода, влага и променливи натоварвания — антикорозионната защита определя техния живот. Струим врати, клапи и дюкдалби в пясъкоструйната инсталация с размери 25 × 7 × 6 м до степен на чистота Sa 2,5 и след това ги покриваме по EN ISO 12944 — оразмерено за високи категории на корозивност и дълъг срок на защита.
Тъй като заваряването, механичната обработка, струенето и покриването се извършват в същия завод, няма междинни транспорти и няма повредени покрития от чуждо манипулиране. Получавате възела готов за вграждане, с документиран състав на покритието.
Индустриално боядисване по EN ISO 12944
Впечатления от нашата антикорозионна защита

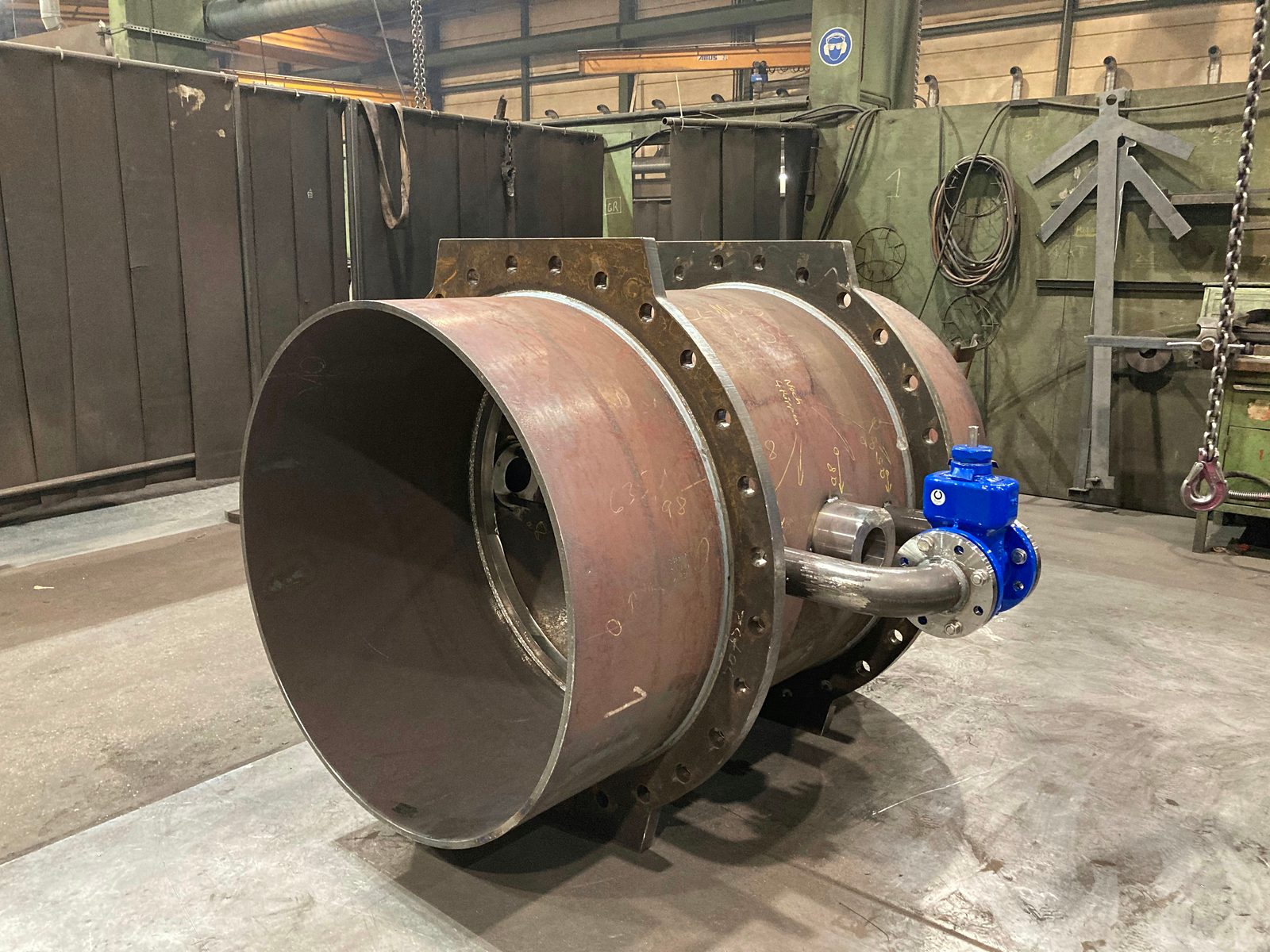

Истински кадри от нашето производство в Лорх – заварен цилиндричен корпус с фланци, току-що покрит в бояджийската камера и след това натоварен за тежък транспорт. Врати, клапи и дюкдалби за хидротехнически конструкции преминават през същата верига от струене, покриване и товарене.
Качество и контрол в хидротехническите стоманени конструкции
Шлюзовите врати и затворите на бентове са носещи, трайно променливо натоварени заварени конструкции — произвеждаме ги по DIN EN 1090-2 EXC3, най-високия сертифициран в практиката клас на изпълнение, и изпълняваме с EN ISO 3834-2 всеобхватните изисквания към качеството на заваряването. Документацията на материалите по EN 10204 е стандарт.
Безразрушителен контрол в предприятието
Заваръчните шевове в хидротехниката трябва да са плътни и дълготрайно якостни — контролираме ги там, където възникват:

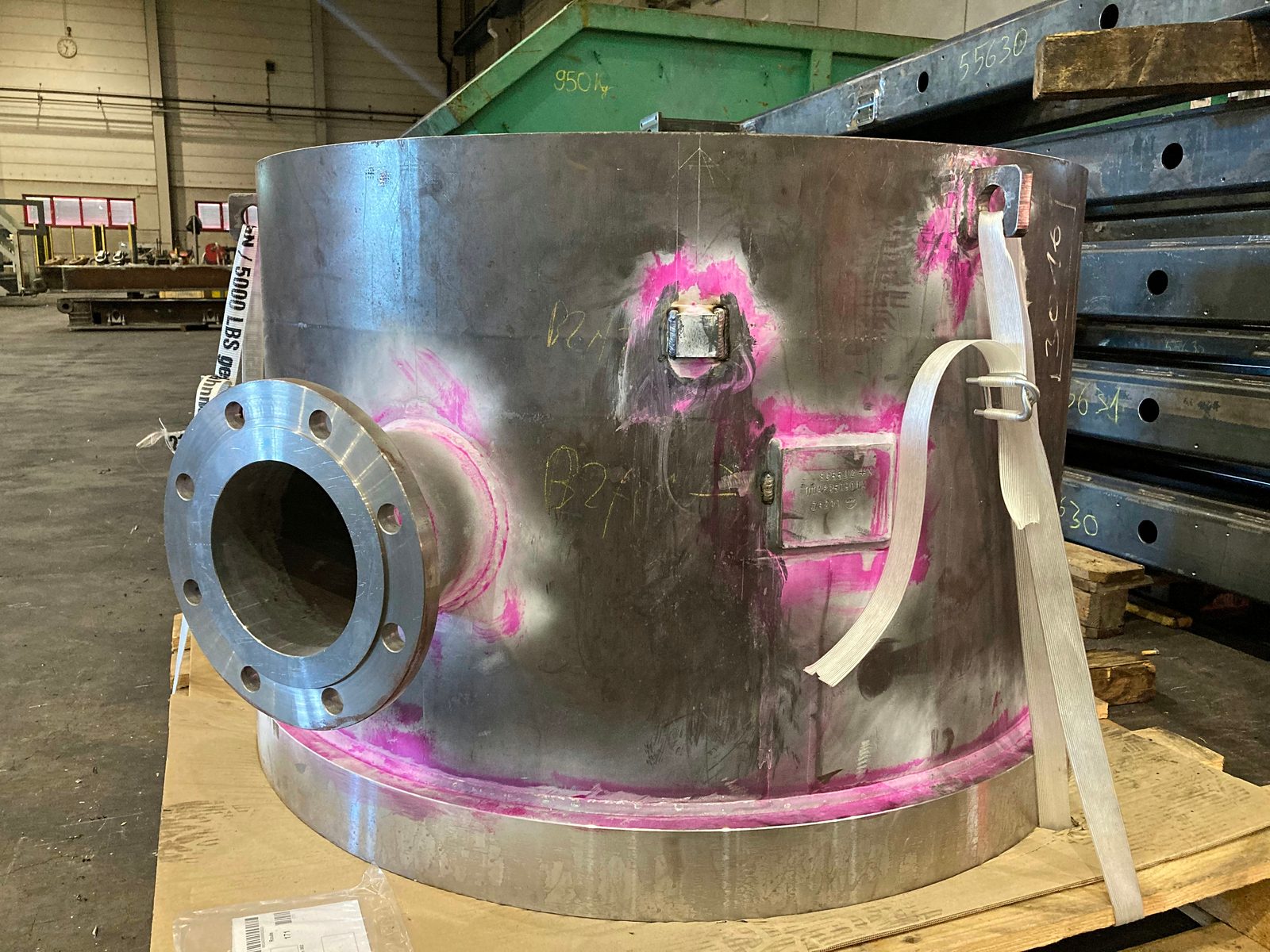

- Визуален контрол (VT), капилярен контрол с проникващи течности (PT) и магнитно-прахов контрол (MT) извършват собствени контрольори с ниво 2 по DIN EN ISO 9712 директно в производството.
- Ултразвуковият контрол (UT) се извършва според проекта в нашето предприятие от сертифициран контролен персонал на нашия партньор по коопериране. Разрушителни изпитвания като изпитване на опън възлагаме на акредитирани партньорски лаборатории.
Обхватът на контрола и документацията се определят от Вашата спецификация или норма — с протоколи от изпитване към всеки възел.
Защо Bock като доставчик за хидротехническите стоманени конструкции
- Тежко и голямо от един източник
- Разкрой, заваряване, CNC обработка на едрогабаритни детайли, струене и покритие в същия завод — детайли до 50 т и 26 м, манипулирани чрез крановата система с 25 т.
- Антикорозионна защита в предприятието
- Струене до Sa 2,5 и покритие по EN ISO 12944 в инсталацията 25 × 7 × 6 м — без междинен транспорт до външен бояджия.
- Сертифицирано и проследимо
- DIN EN 1090-2 EXC3, EN ISO 3834-2, заводски сертификат 3.1 и пълна маркировка на материалите по EN 10204 — преклеймоване, упълномощено от GSI SLV München.
- Компетентност по контрола в предприятието
- VT, PT и MT с ниво 2 по DIN EN ISO 9712 от собствен персонал, UT в нашето предприятие от нашия партньор по коопериране — къси пътища между заваръчния шев и протокола от изпитване.
- Опит от 1963 г.
- 63 години тежки стоманени конструкции, над 100 специалисти и 14 000 m² производствена площ в Lorch край Щутгарт.
Често задавани въпроси — хидротехнически стоманени конструкции
Произвежда ли Bock шлюзови врати и дюкдалби по чертеж?
Да. Произвеждаме шлюзови врати, клапни и подпорни затвори, преливни клапи, шибри и дюкдалби по Вашия чертеж — тежко заварени по DIN EN 1090-2 EXC3, механично обработени и с антикорозионна защита по EN ISO 12944.
Как Bock защитава хидротехническите стоманени детайли от корозия?
Струим детайлите в инсталацията с размери 25 × 7 × 6 м до степен на чистота Sa 2,5 и след това ги покриваме по EN ISO 12944 — оразмерено за високи категории на корозивност при трайна експлоатация във и край водата. Струенето и покриването се извършват в същия завод, в който се заварява.
До какъв размер и какво тегло се произвежда?
До 50 т единично тегло и 26 м дължина на детайла. Манипулирането на тежки тела на врати и клапи поема крановата система с 25 т; автогенните разкрои са възможни на маса 20 × 3,5 м до 200 мм дебелина на материала.
Какви материали обработва Bock за хидротехническите стоманени конструкции?
Конструкционна стомана S235/S355, дребнозърнеста конструкционна стомана до S1100, неръждаема стомана 1.4301 до 1.4571 и Duplex 1.4462 — общо над 40 марки материали. Всяка доставка получава при желание заводски сертификат 3.1 по EN 10204 с пълна проследимост.
Как се контролират и документират заваръчните шевове в хидротехническите стоманени конструкции?
Визуален, капилярен и магнитно-прахов контрол (VT, PT, MT) извършват собствени контрольори с ниво 2 по DIN EN ISO 9712 в предприятието; ултразвуковият контрол (UT) се извършва в нашето предприятие от нашия партньор по коопериране. Обхватът на контрола и протоколите се определят от Вашата спецификация — документацията доставяме заедно с възела.
За кои региони работи Bock като доставчик на хидротехнически стоманени конструкции?
Произвежда се в Lorch край Щутгарт; доставяме на възложители в хидротехническото строителство в цяла Германия и в региона DACH. Изпратете ни Вашето запитване — проверката на чертежа и офертата са необвързващи.
Запитване за детайли за хидротехнически стоманени конструкции
Изпратете ни Вашите чертежи — проверяваме производството на тежки хидротехнически възли, включително механичната обработка и антикорозионната защита по EN ISO 12944, и изготвяме необвързваща оферта.
Сертифицирано по DIN EN 1090-2 EXC3 · заводски сертификат 3.1 по EN 10204.
