Подов фрезови център – Soraluce FR 20 000 | Заготовки по поръчка Lorch
Soraluce FR 20 000 – подов фрезово-пробивен център с накланяща се фрезова глава и въртяща маса: фрезоване, пробиване и разстъргване на големи, обемисти детайли до 50 т в едно закрепване, като заготовки по поръчка в Lorch без минимални количества.
Ход по X 20 000 мм

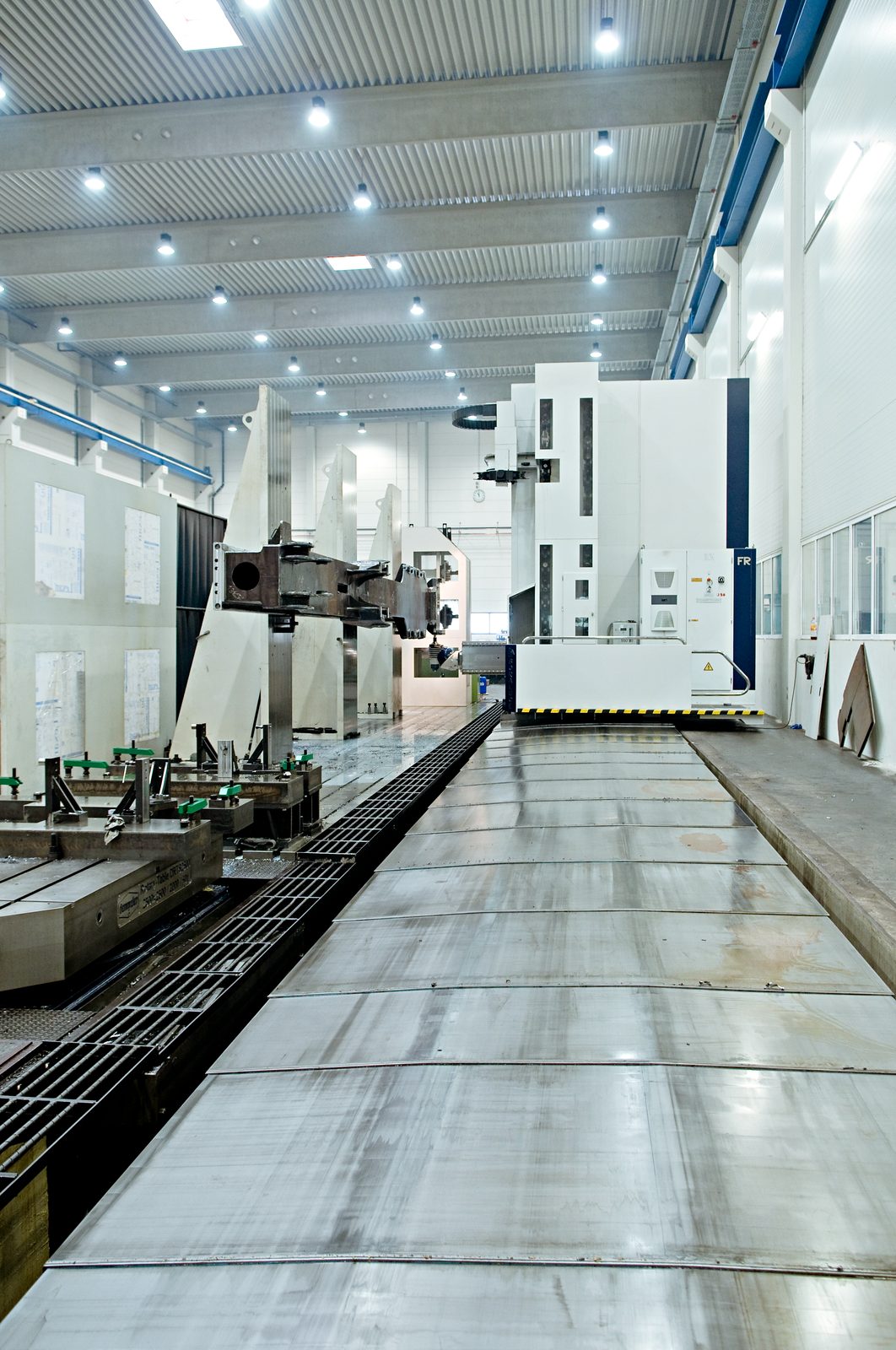

Ходове X 20 000 · Y 4 000 · Z 1 600 мм – голямо работно пространство за дълги детайли.
Накланяща се фрезова глава

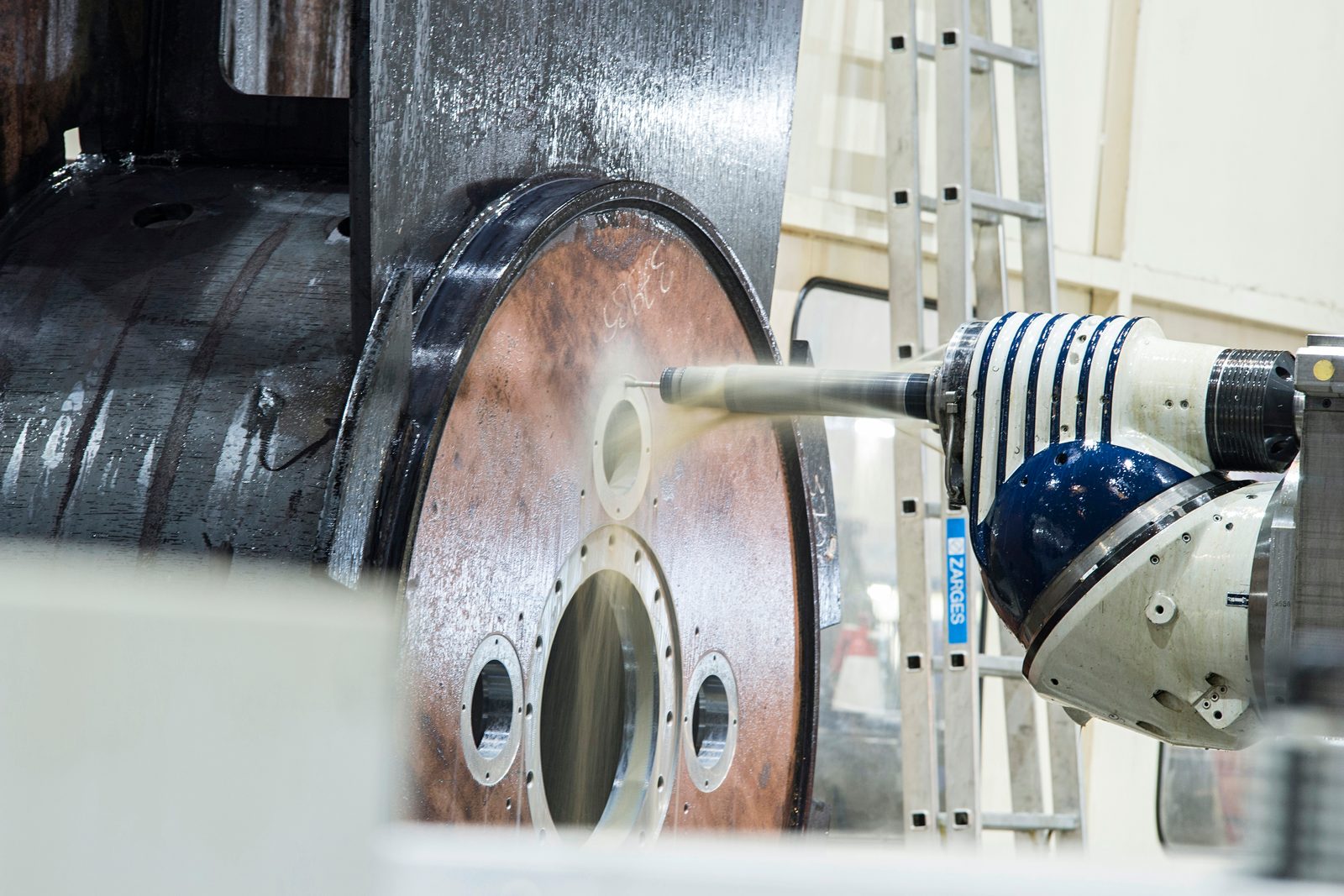

Въртящо-накланяща се фрезова глава за сложни контури и многостранна обработка в едно закрепване.
Въртяща маса 2,5 × 2,5 м
Въртяща маса Demmeler за ротационно-симетрични и тежки детайли – обработка на тежки товари до 50 т с крана 2×25 т.
Отворено работно пространство
Отворено нагоре – без ограничение на височината от портал, обемистите тежки детайли се поемат свободно с кран.
Тежки детайли до 50 т
Кранова система 2×25 т и халова инфраструктура за едрогабаритни детайли.
Стомана · Hardox · неръждаема стомана
Конструкционна стомана, дребнозърнеста конструкционна стомана до S1100, Hardox 400/500 и неръждаема стомана 1.4301/1.4571.

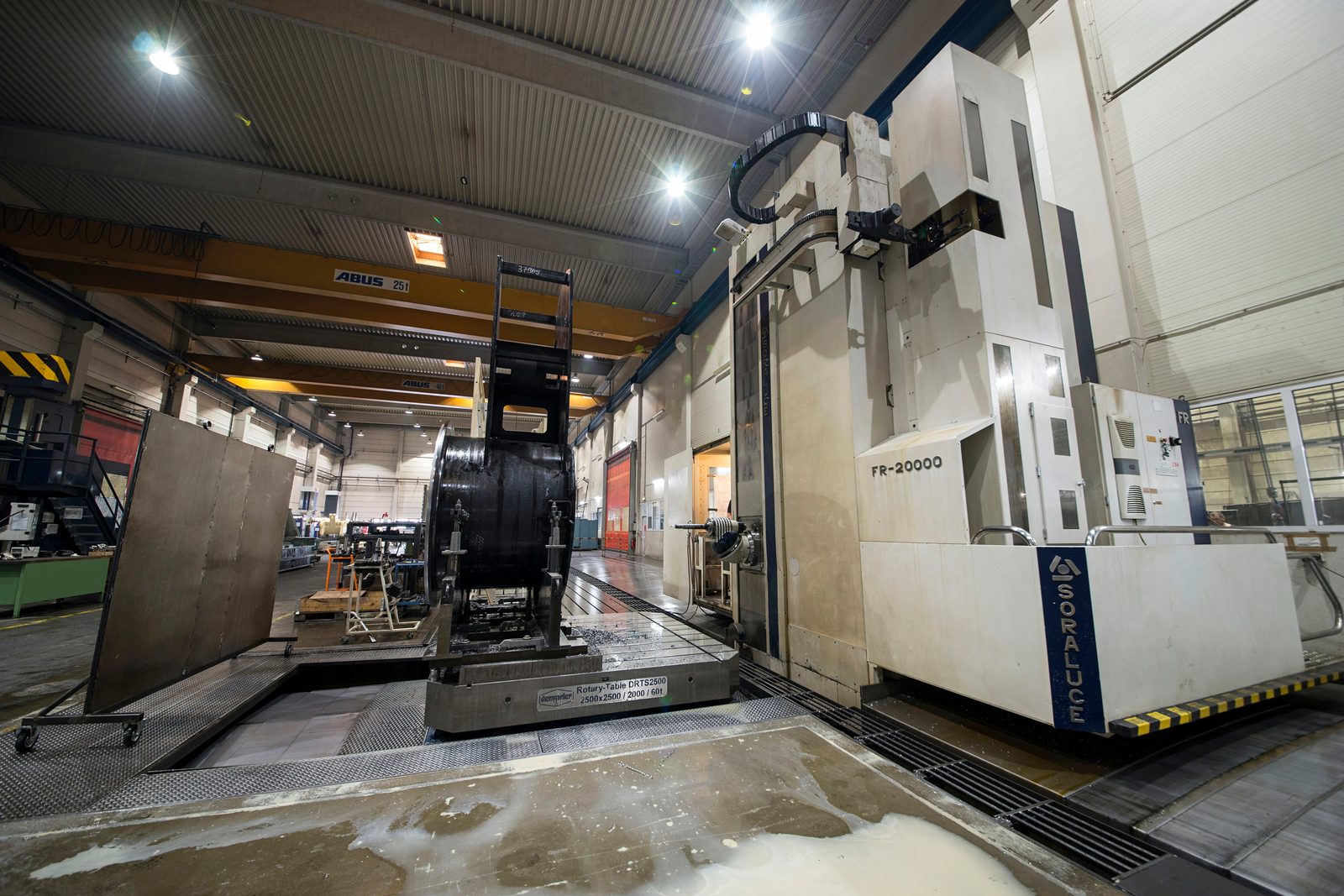

Подов фрезови център – какво постига Soraluce FR 20 000

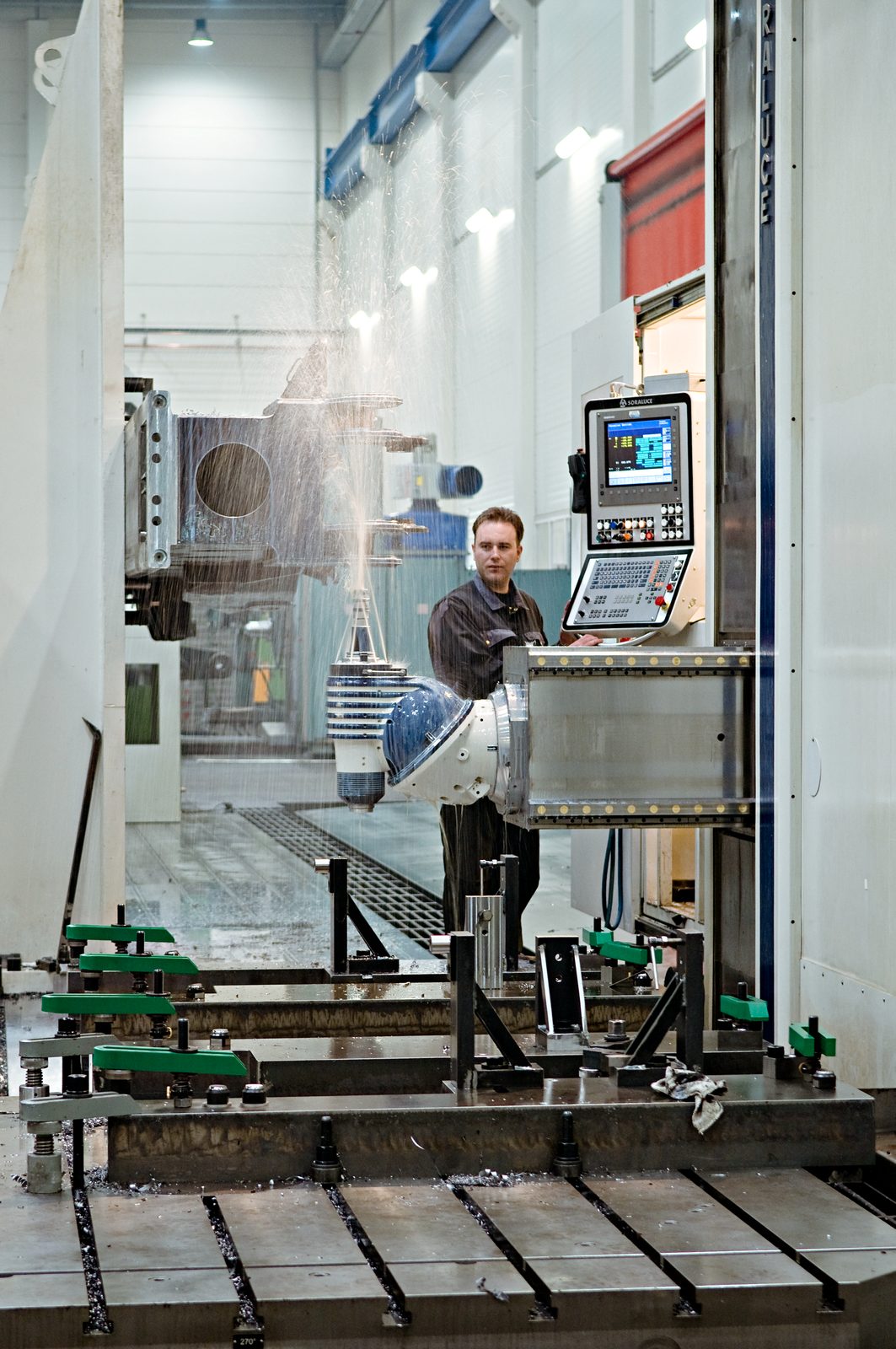

При подов фрезови център фрезовата глава се носи от подвижна стойка вместо от портал. Затова работното пространство е отворено нагоре и няма ограничение на височината – обемисти и високи детайли се поемат свободно с кран и се обработват в едно закрепване.
Soraluce FR 20 000 съчетава фрезоване, пробиване и разстъргване в една машина. Накланящата се фрезова глава прави достъпни сложни контури и няколко страни на детайла в едно закрепване; въртящата маса (Demmeler 2 500 × 2 500 мм) допълнително поема ротационно-симетрични и тежки детайли.
Програмирането се извършва по CAD данни или размери от чертеж чрез Heidenhain iTNC 530 – единични детайли, прототипи и малки серии в еднаква степен, като заготовки по поръчка без минимални количества. Крановата система 2×25 т осигурява подготовката на детайли до 50 т.
След обработката детайлите могат да бъдат предадени директно за портално фрезоване, разстъргване, заваряване, пясъкоструене и лакиране – всичко в едно и също предприятие в Lorch, без външна логистика между отделните стъпки на обработка.
Данни за машината – Soraluce FR 20 000
Основни данни на подовия фрезово-пробивен център при заготовки по поръчка в Bock:
| Параметър | Soraluce FR 20.000 |
|---|---|
| Конструкция | Подов фрезово-пробивен център, накланяща се фрезова глава |
| Ход по X (дължина) | 20 000 мм |
| Ход по Y (широчина) | 4 000 мм |
| Ход по Z (височина) | 1 600 мм |
| Въртяща маса | Demmeler 2 500 × 2 500 мм |
| Видове обработка | Фрезоване · пробиване · разстъргване |
| Управление | Heidenhain iTNC 530 |
Коя машина ще обработи Вашия детайл определяме съобразно Вашите изисквания. Конкретната изпълнимост и допуските проверяваме за всеки проект въз основа на Вашия чертеж.
Типични приложения на подовия фрезови център
Soraluce FR 20 000 в Bock се използва за:
- Големи корпуси, рамки и заварени възли с обработка от няколко страни
- Обемисти, високи детайли без ограничение на височината от портал

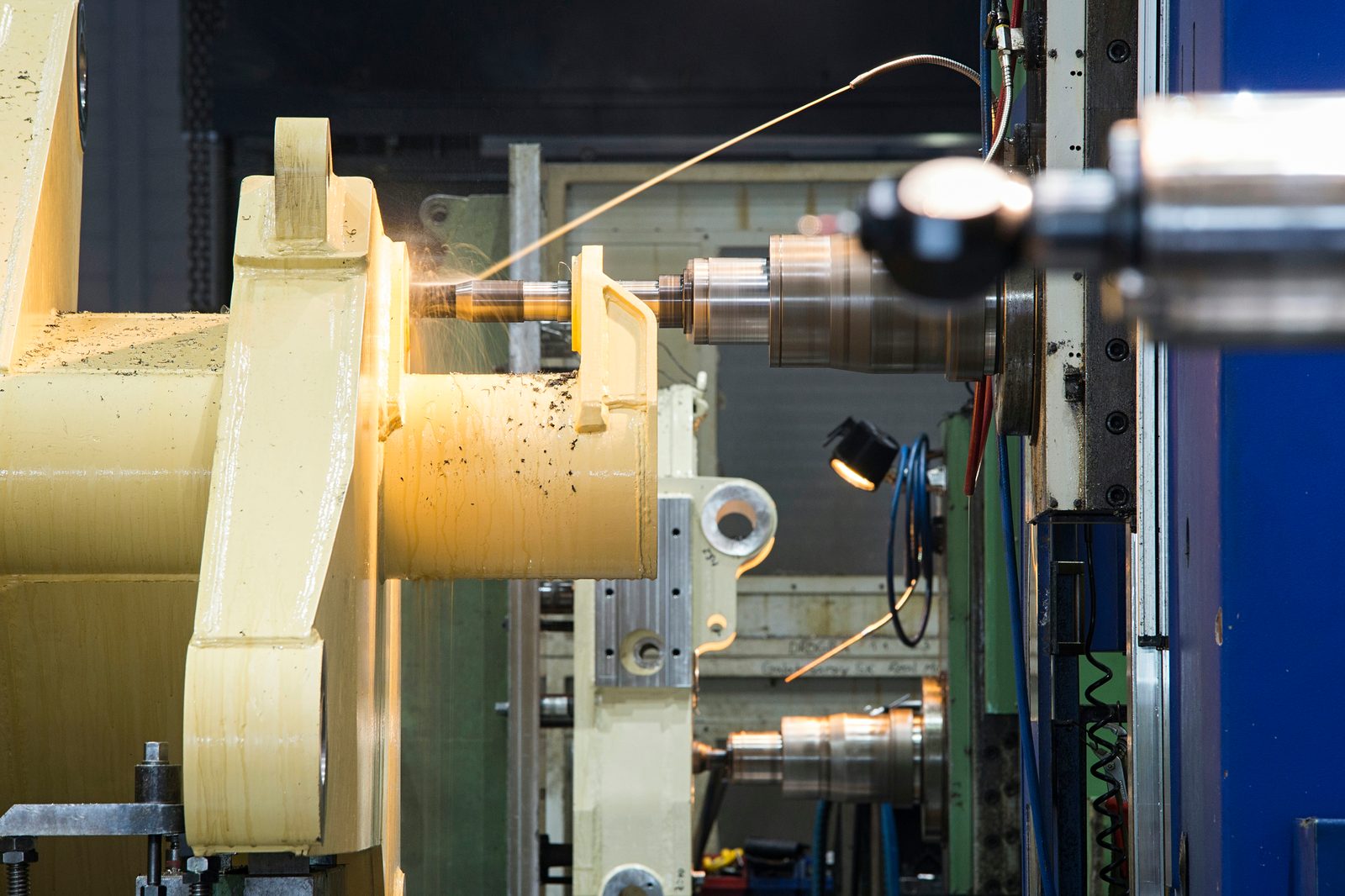

- Отвори, монтажни отвори и разстъргани лагерни гнезда по едрогабаритни детайли
- Ротационно-симетрични детайли на въртящата маса
- Предварително обработени заготовки като производствена степен за заварени конструкции
Обработените детайли могат да бъдат заварени, пясъкоструени и лакирани в същото предприятие. Отвореното работно пространство е особено подходящо за обемисти, високи и тежки детайли, които портална машина би ограничила по височина. Документация за качество и протоколи за размерите съгласно DIN EN ISO 9001:2015 са налични стандартно.
Материали за подовия фрезови център
Bock използва предимно европейски качествени стомани:
- Конструкционна стомана S235, S355
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, годна за заваряване
- Hardox 400 / 500 – износоустойчива стомана
- Неръждаема стомана 1.4301, 1.4571 – корозионноустойчива
- Специални стомани по чертеж и спецификация на клиента
Сертификати за материалите се предоставят при поискване или съгласно изискванията на проекта.
Преглед на услугите заготовки по поръчка и метални конструкции →
Подов фрезови център в Bock – Вашите предимства
Bock Maschinenbau експлоатира Soraluce FR 20 000 като част от цялостен производствен процес:
- Отворено работно пространство
- Без ограничение на височината от портал – обемисти и високи тежки детайли се поемат свободно с кран.
- Накланяща се фрезова глава
- Сложни контури и многостранна обработка в едно закрепване.
- Въртяща маса 2,5 × 2,5 м
- Въртяща маса Demmeler за ротационно-симетрични и тежки детайли.
- Тежки детайли до 50 т
- Кран 2×25 т и халова инфраструктура за едрогабаритни детайли.
- DIN EN ISO 9001:2015
- Управление на качеството с документирано проследяване на материалите.
- Фонд от инструменти, натрупван десетилетия наред
- Натрупван през годините фонд от специални инструменти – ъглови фрезови глави, дълги пробивни и разстъргващи щанги и специални фрези за труднодостъпни повърхности и многостранна обработка.
- Партньор за Ostwürttemberg
- Извънгабаритни фрезовани и пробити детайли за производители на инсталации от Ostwürttemberg и региона на Щутгарт – от един източник в Лорх, доставяни в цяла Германия, Австрия и Швейцария.
Често задавани въпроси за подовия фрезови център
Какво е подов фрезови център?
При подов фрезови център подвижна стойка носи фрезовата глава. За разлика от порталната машина, работното пространство е отворено нагоре – обемисти и високи детайли могат да се поемат и обработват свободно с кран.
Колко големи могат да бъдат детайлите?
Soraluce FR 20 000 предлага ходове X 20 000 · Y 4 000 · Z 1 600 мм и въртяща маса 2 500 × 2 500 мм. С крана 2×25 т се подготвят детайли до 50 т.
Какви обработки са възможни?
Фрезоване, пробиване и разстъргване в едно закрепване – с накланяща се фрезова глава за сложни контури и няколко страни на детайла. След това следват заваряване, пясъкоструене и лакиране в същото предприятие.
Изработвате ли и единични детайли?
Да. Обработката се извършва като заготовки по поръчка без минимални количества – единични детайли, прототипи и малки серии в еднаква степен, програмирани по CAD данни или размери от чертеж.
