Industrilakering iht. EN ISO 12944 – 25 × 7 × 6 m kabine
Varig coating af store og tunge emner op til 50 t – industrilakering iht. EN ISO 12944 i 25 × 7 × 6 m kabine, blæsning og lakering fra én leverandør i Lorch — Ostalbkreis, Stuttgart-området, Sydtyskland.
Lakeringskabine 25 × 7 × 6 m
Til store emner og lange svejsekonstruktioner i én opstilling.
Tunge emner op til 50 t
Håndtering via 2×25-t-kransystemet direkte fra svejseværksted og CNC-bearbejdning.
Korrosionsbeskyttelse iht. EN ISO 12944
Lagsystem og korrosivitetskategori efter behov – op til C5 med høj beskyttelsesvarighed (H).
Sandblæsning Sa 2,5 i eget hus
Overfladeforberedelse uden mellemtransport – korte gennemløbstider.
Fuldt integreret
Svejsning, kantbukning, CNC-bearbejdning, blæsning og lakering på samme fabrik.
ISO 9001 & EXC3
Kvalitetsstyring iht. ISO 9001:2015, certificeret svejsevirksomhed iht. DIN EN 1090-2 EXC3.
Industrilakering hos Bock – korrosionsbeskyttelse af tunge og store emner
Industrilakering sikrer varig korrosionsbeskyttelse af stålemner og svejsekonstruktioner. Lakeringen udføres iht. EN ISO 12944 – en international standard, der definerer korrosionsbeskyttelsesklasser, lagsystemer samt krav til overfladeforberedelse og coatingmaterialer.
Hos Bock udføres lakeringen i en storkabine, der også kan rumme store svejsekonstruktioner, maskindele, beholdere og specialemner. Sandblæsning som overfladeforberedelse er til rådighed på samme fabrik – overførsel og håndtering sker via det interne kransystem.
Lakeringen er indlejret i det certificerede kvalitetsstyringssystem iht. DIN EN ISO 9001:2015. Lagopbygning, krav til forberedelse af vedhæftningsgrundlaget og dokumentationskrav aftales projektspecifikt efter tegning, normative krav og kundekrav.

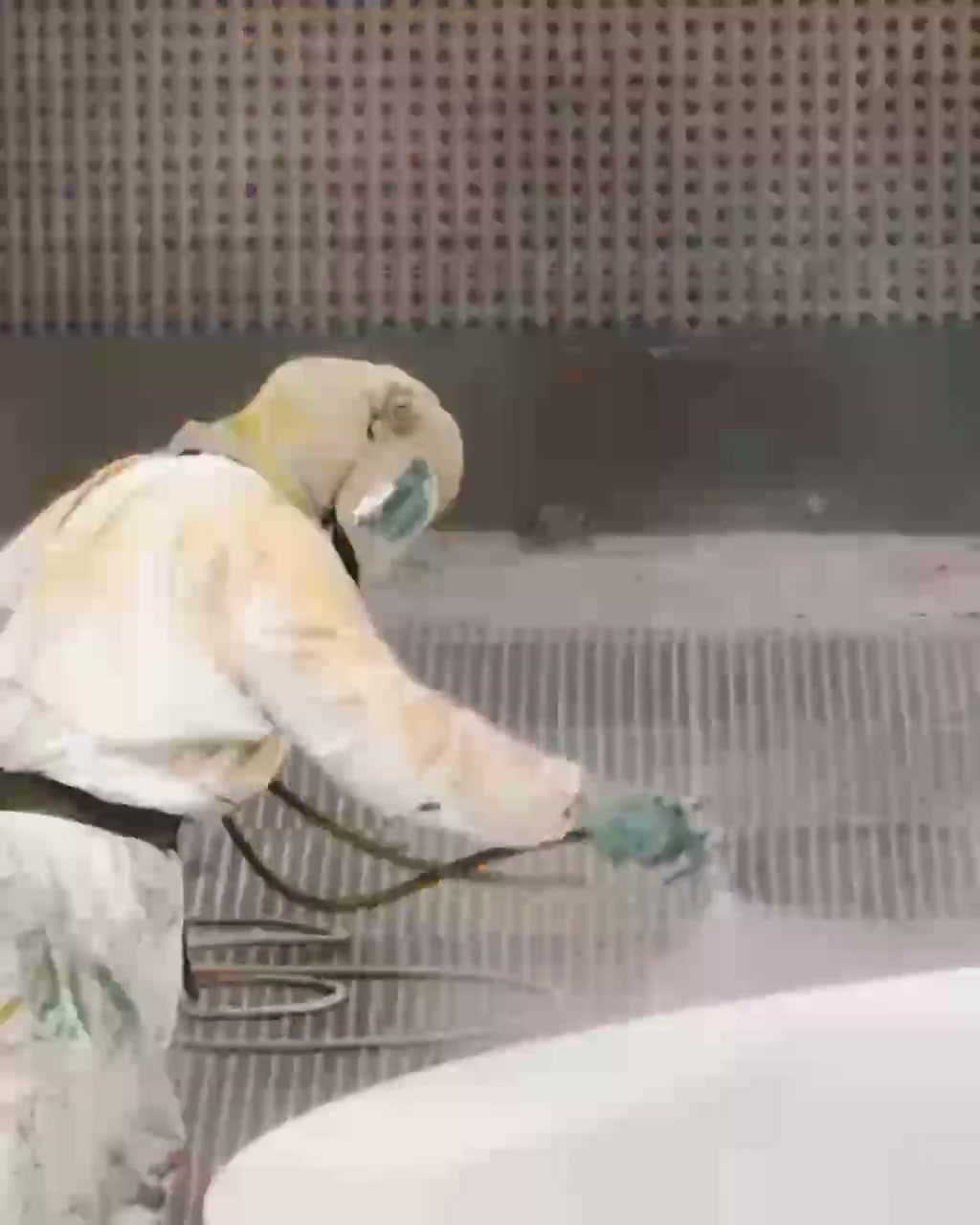

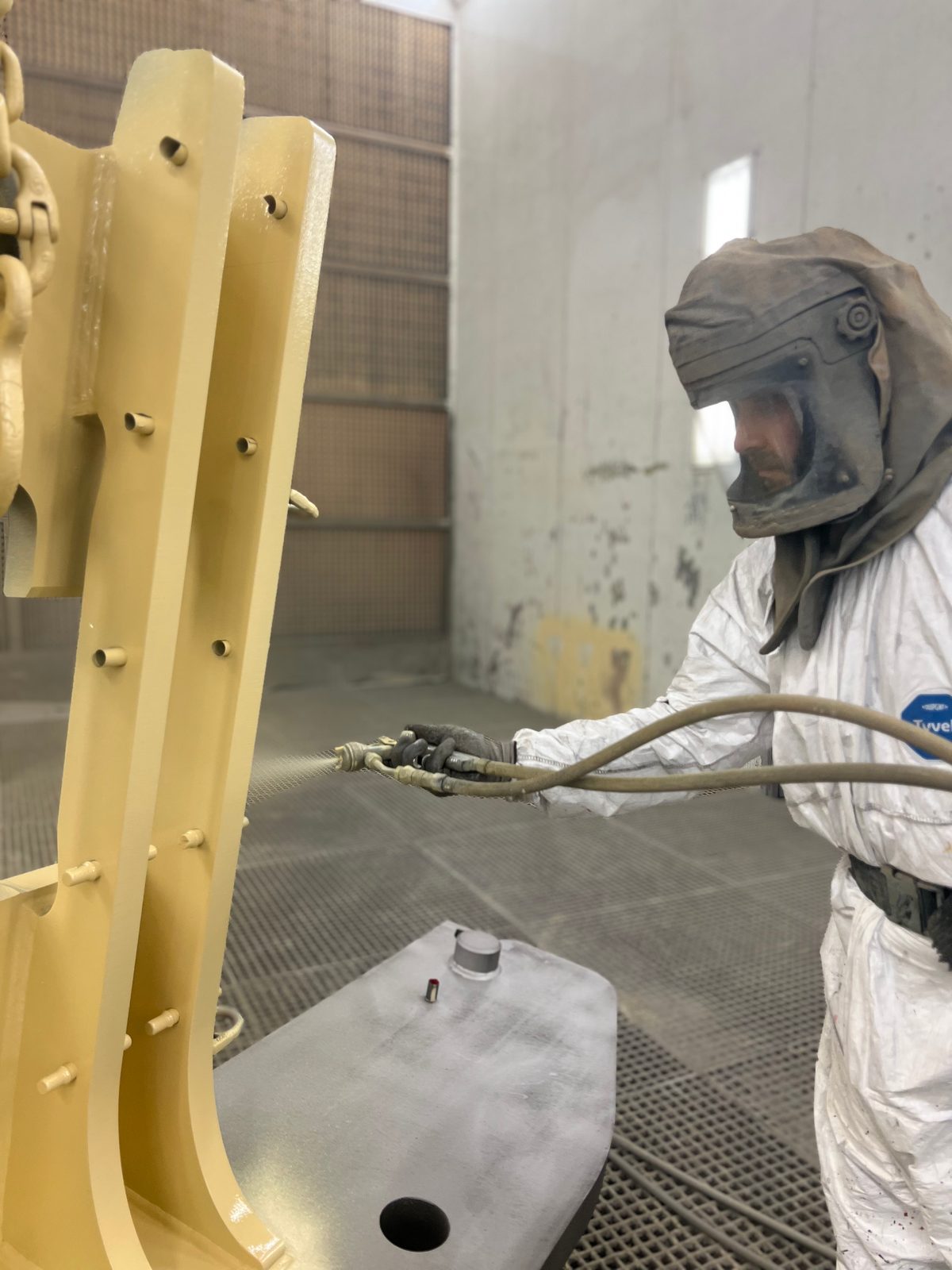

Vådlakering

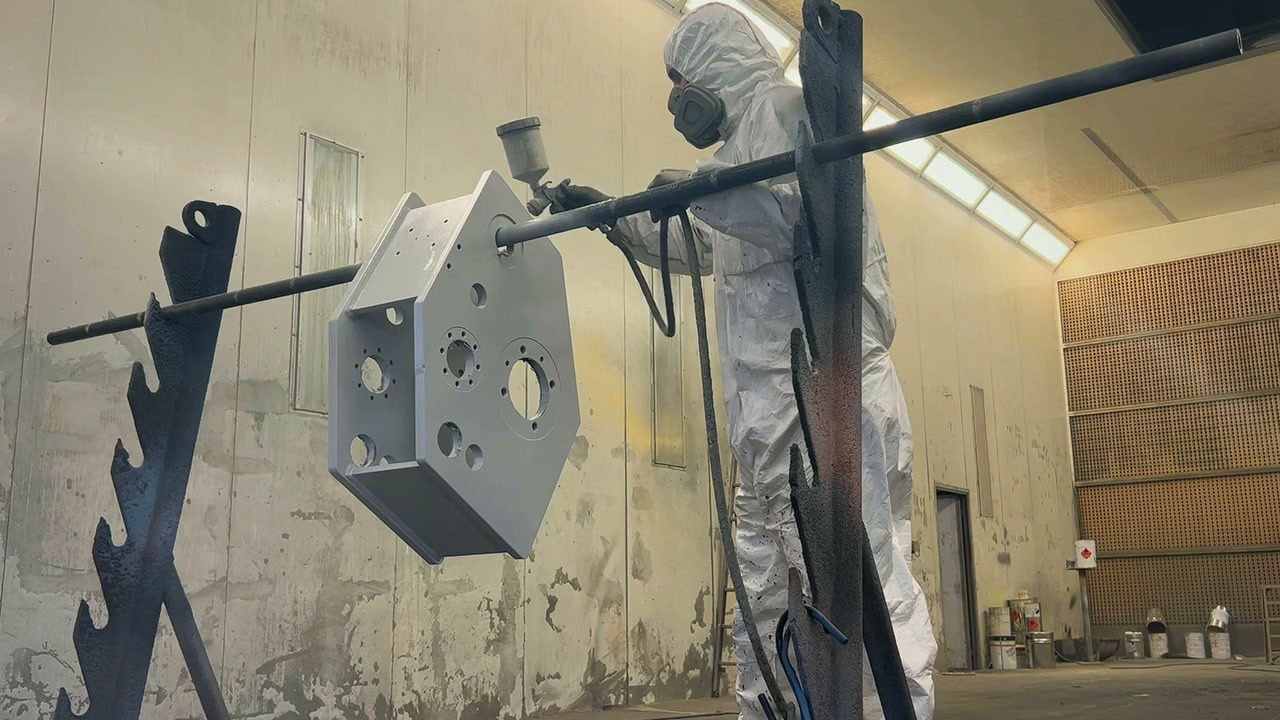

Vådlakering af svejste komponenter og store emner

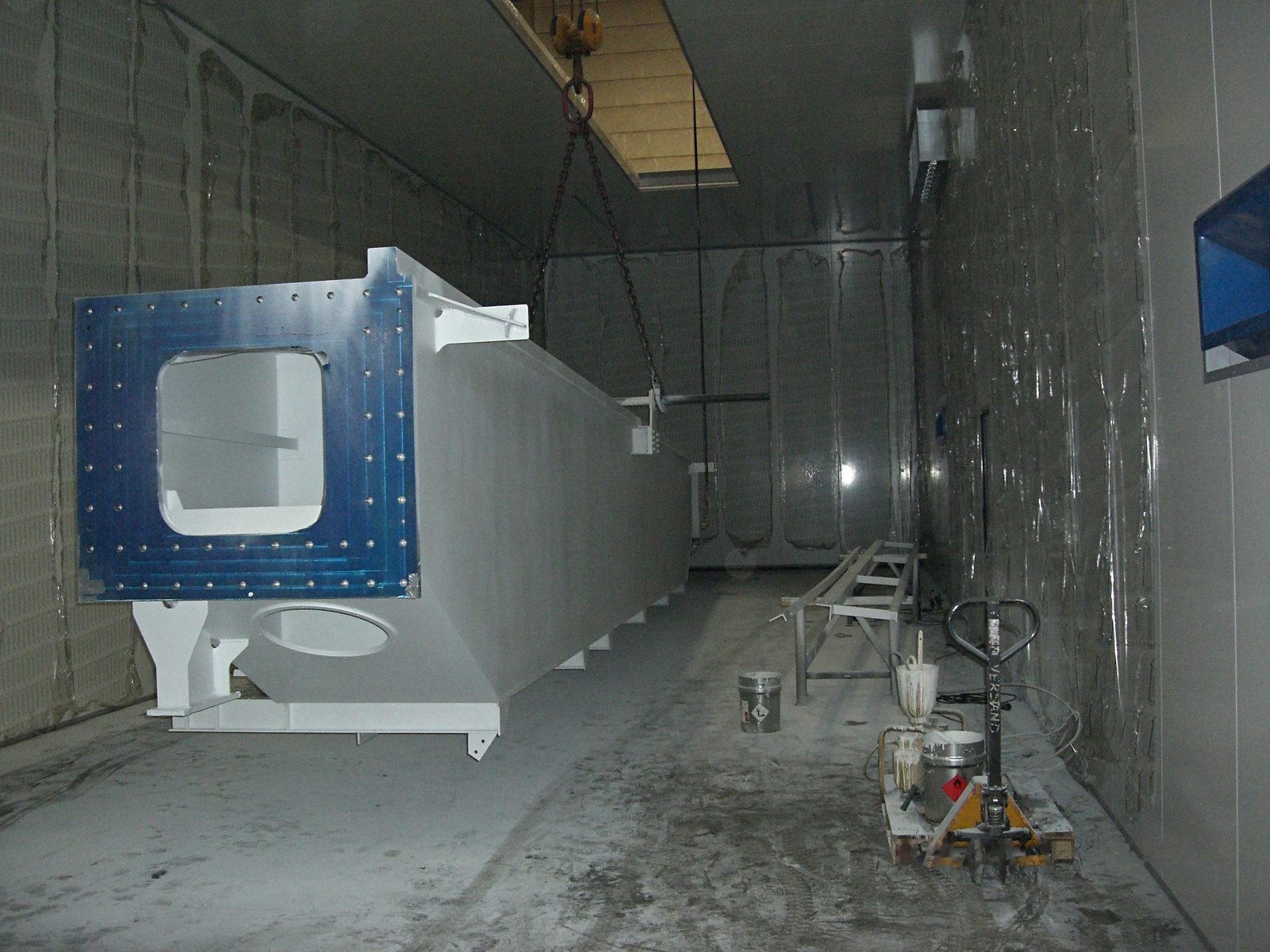

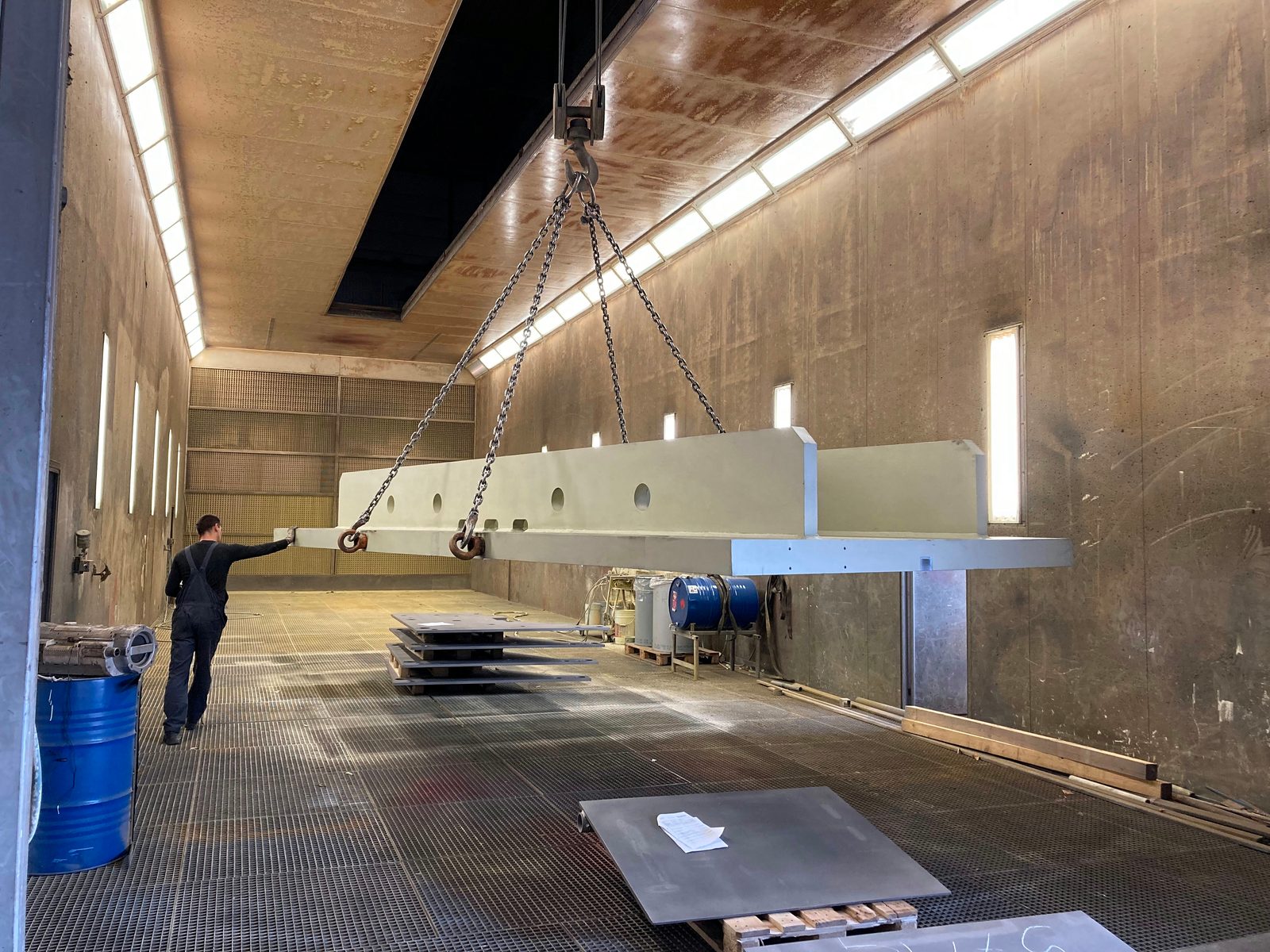

Med kran ind i kabinen
Med 2×25-t-kransystemet køres tunge emner op til 50 t direkte fra svejseværksted og CNC-bearbejdning ind i lakeringskabinen.
Lagsystem iht. EN ISO 12944
Lagopbygning og korrosivitetskategori fastlægges efter tegning og kundens specifikation – op til C5 med høj beskyttelsesvarighed (H).
Blæst og lakeret på samme fabrik
Sandblæsning op til Sa 2,5 går umiddelbart forud for lakeringen – uden mellemtransport til tredjeparter.
25 × 7 × 6 m lakeringskabine – til store og tunge emner op til 50 t
Lakeringskabinen hos Bock har en indvendig nyttestørrelse på 25 × 7 × 6 m. Disse dimensioner gør det muligt at håndtere store emner, lange svejsekonstruktioner og store maskinelementer, som standardlakeringskabiner ikke er dimensioneret til.
Via produktionshallens 2×25-t-kransystem kan tunge emner op til 50 t positioneres sikkert og køres ind i kabinen. Det eliminerer separate transporter og forkorter gennemløbstiden mellem svejsning, blæsning og lakering.
Maskindata
| Parameter | — |
|---|---|
| Kabinelængde | 25 m |
| Kabinebredde | 7 m |
| Kabinehøjde | 6 m |
Sandblæsning Sa 2,5 – overfladeforberedelse på samme fabrik
En varigt vedhæftende lakering forudsætter en defineret overfladeforberedelse. Hos Bock er sandblæsning op til Sa 2,5 til rådighed i en storblæsekabine direkte i eget hus.
Sa 2,5 er den renhedsgrad, der iht. EN ISO 12944 kræves som grundlag for de fleste korrosionsbeskyttende lagsystemer. Den fysiske integration af blæsekabine og lakeringskabine på samme fabrik overflødiggør mellemtransporter – emnerne lakeres umiddelbart efter blæsningen.
Blæsekabinen har samme store dimensioner som lakeringskabinen og er dimensioneret til tunge emner op til 50 t.
Egnede materialer og emnetyper
Lakeringen hos Bock egner sig til en bred vifte af stålemner og materialer:
- Konstruktionsstål (S235, S355) – svejste enheder og svejsekonstruktioner
- Finkornstål og højstyrkestål – bærende strukturer og specialdele
- Hardox – slidbestandige emner efter sandblæsning og grunding
- Maskinkomponenter, kabinetter og støbte emner, beholdere og store specialkonstruktioner
- Andre materialer og emnetyper efter aftale
Lakeringssystem, lagopbygning samt krav til vedhæftningsgrundlag og korrosionsbeskyttelsesklasse fastlægges projektspecifikt iht. EN ISO 12944 og kundens krav.
Kvalitetsstyringssystem og dokumentation iht. DIN EN ISO 9001:2015
Lakeringsproduktionen hos Bock er indlejret i det certificerede kvalitetsstyringssystem iht. DIN EN ISO 9001:2015. Lagopbygning, forberedelsesgrad og coatingkrav defineres og dokumenteres efter tegning, normative krav og kundekrav.
EN ISO 12944 fastlægger krav til korrosionsbeskyttelse af stålkonstruktioner med coatingsystemer – herunder korrosivitetskategorier, lagtykkelser, forberedelsesgrader og forventede beskyttelsestider. Den konkrete korrosionsbeskyttelsesklasse og lagsystemet aftales efter projektkravene.
For emner, der fremstilles som del af certificerede svejste enheder iht. DIN EN 1090-2 EXC3, kan lakeringen indlejres i svejseproduktionens overordnede kvalitetsramme. Prøvnings- og dokumentationskrav fastlægges projektspecifikt.
Integreret procesforløb – fra råemne til færdiglakeret emne
Lakering hos Bock er ikke et isoleret trin, men del af et integreret produktionsforløb. Følgende forudgående processer kan kombineres på samme fabrik:
- Svejsning og sammenføjning
- Svejste enheder og tunge svejsekonstruktioner iht. DIN EN 1090-2 EXC3 – kan blæses og lakeres direkte efterfølgende.
- Kantbukning
- Bukkede dele og kantdele i stål og Hardox kan blæses og lakeres direkte efter kantbukningen.
- CNC-bearbejdning af store emner
- CNC-bearbejdede store emner op til 50 t kan gå direkte videre til blæsekabinen efter bearbejdningen.
- Sandblæsning Sa 2,5
- Sandblæsning i eget hus som direkte forberedelsestrin – ingen mellemtransporter, korte gennemløbstider.
Emnerne kan dermed ikke kun lakeres, men også svejses, formes, bearbejdes spåntagende og blæses – alt efter projektkrav inden for samme fabrik.
Typiske anvendelser for industrilakering
Industrilakering hos Bock anvendes dér, hvor der kræves varig korrosionsbeskyttelse på store eller tunge stålemner:
- Svejsekonstruktioner og svejste enheder iht. DIN EN 1090-2 EXC3
- Maskinkomponenter, maskinstel og maskinkabinetter
- Beholdere, apparater og cylindriske specialkonstruktioner
- Tunge emner, kontravægte og store emner til kran-, anlægs-, entreprenørmaskin- og specialkøretøjsbygning
- Komplet fremstillede enheder før slutmontagen
Industrilakering er til rådighed som afsluttende produktionstrin for komplette enheder – også for kontravægte og andre tunge emner til entreprenørmaskiner samt for komponenter, der er svejset, CNC-bearbejdet og blæst på samme fabrik.
Indtryk fra industrilakering

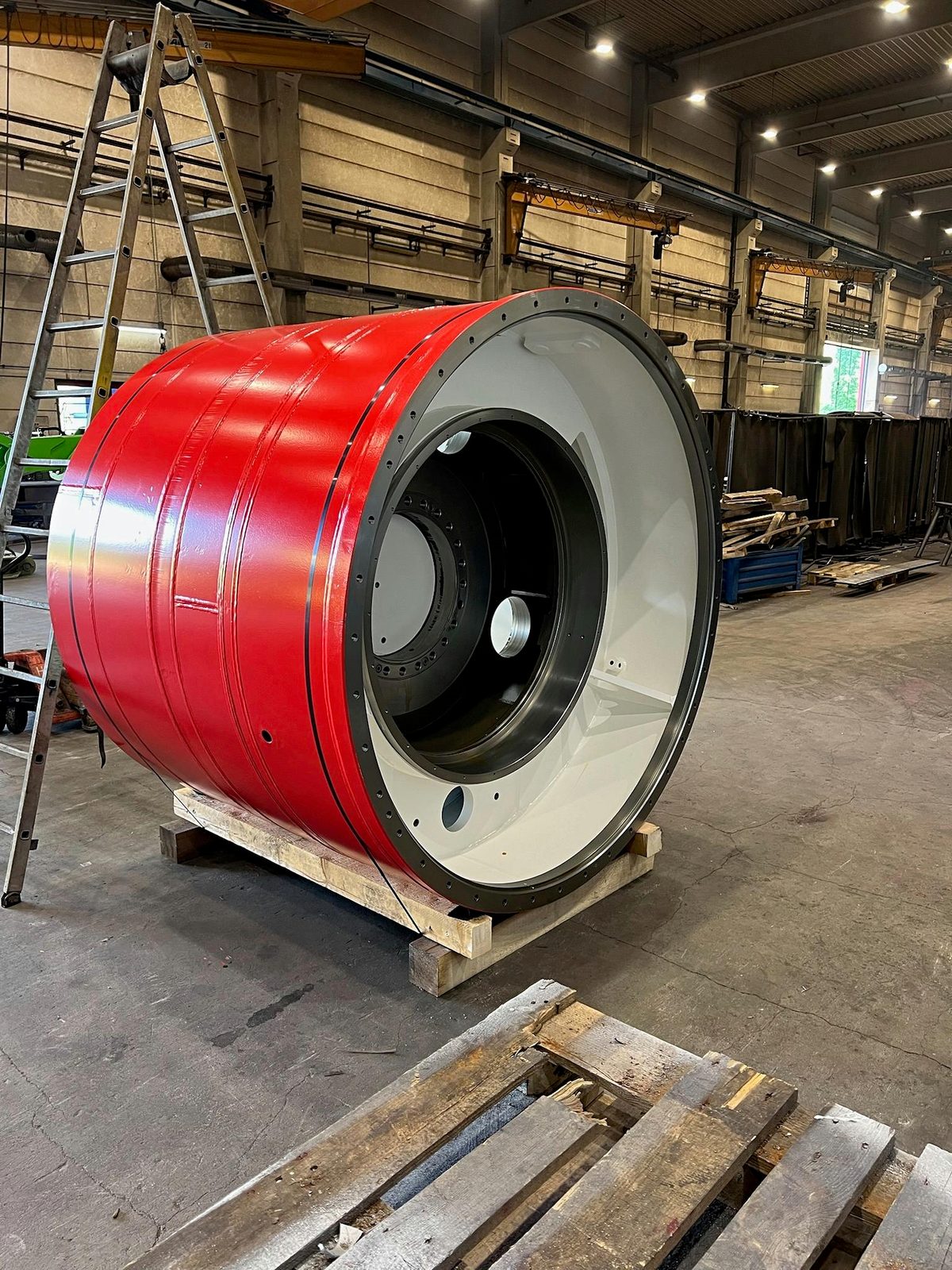

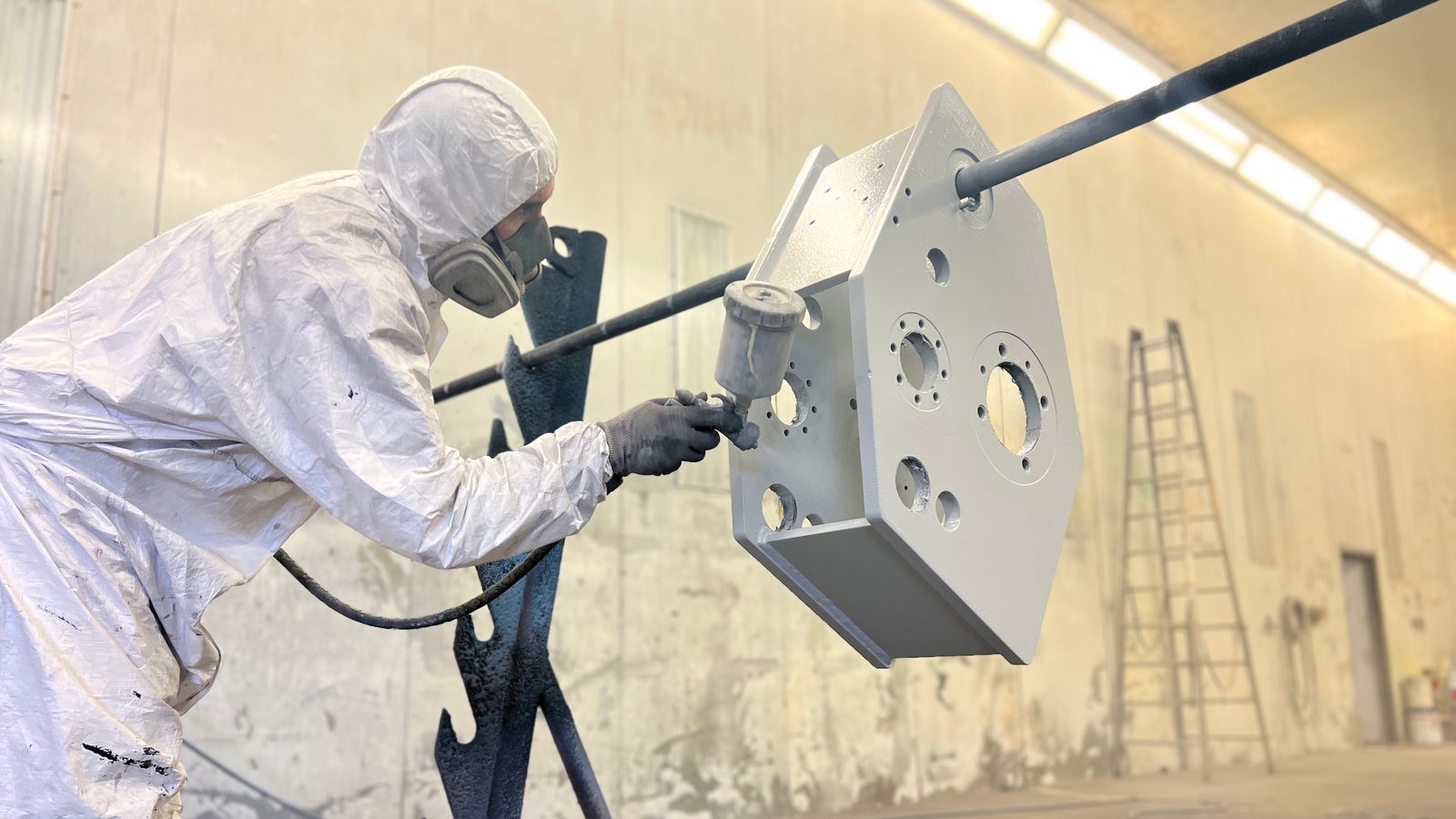

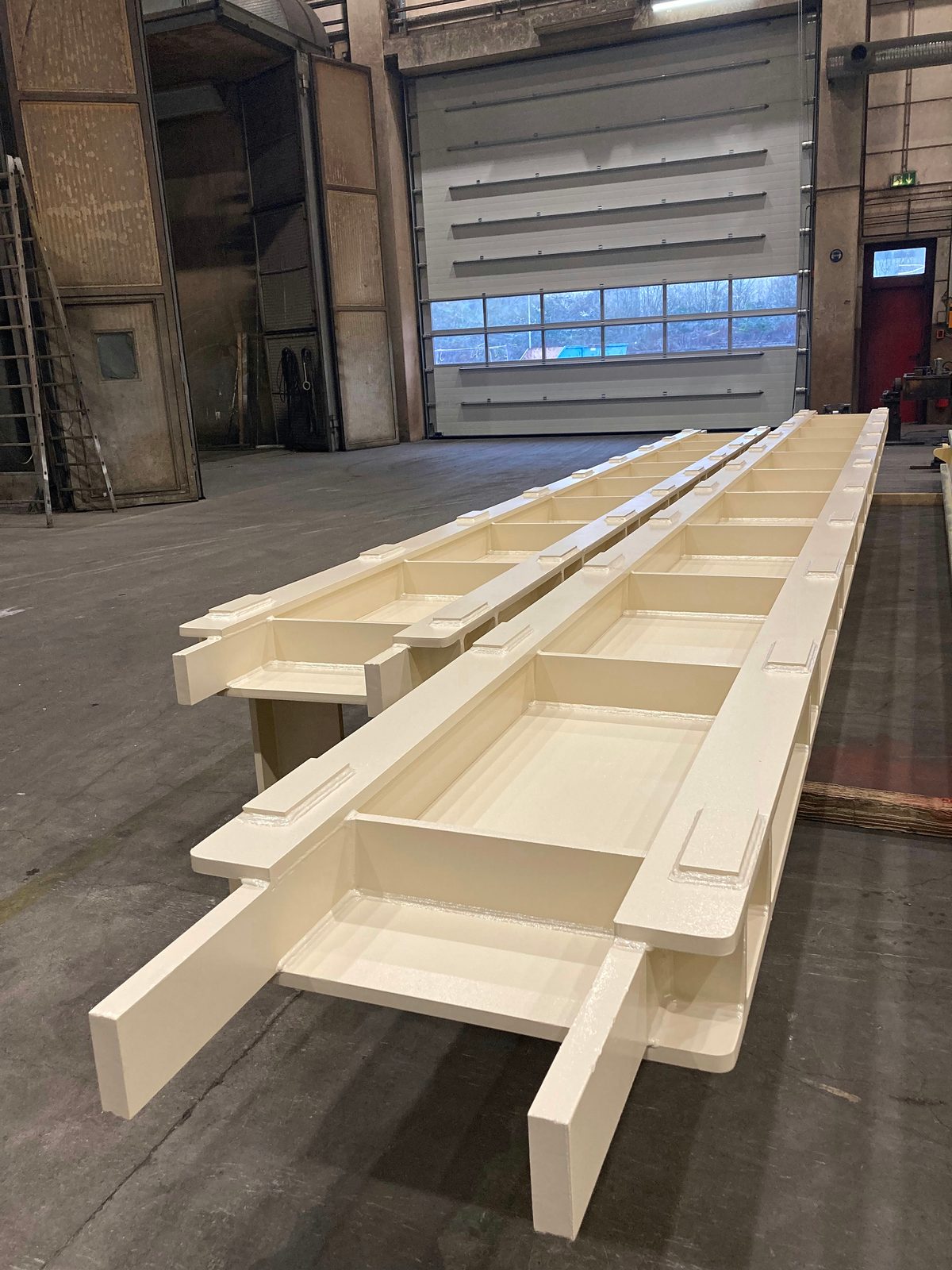

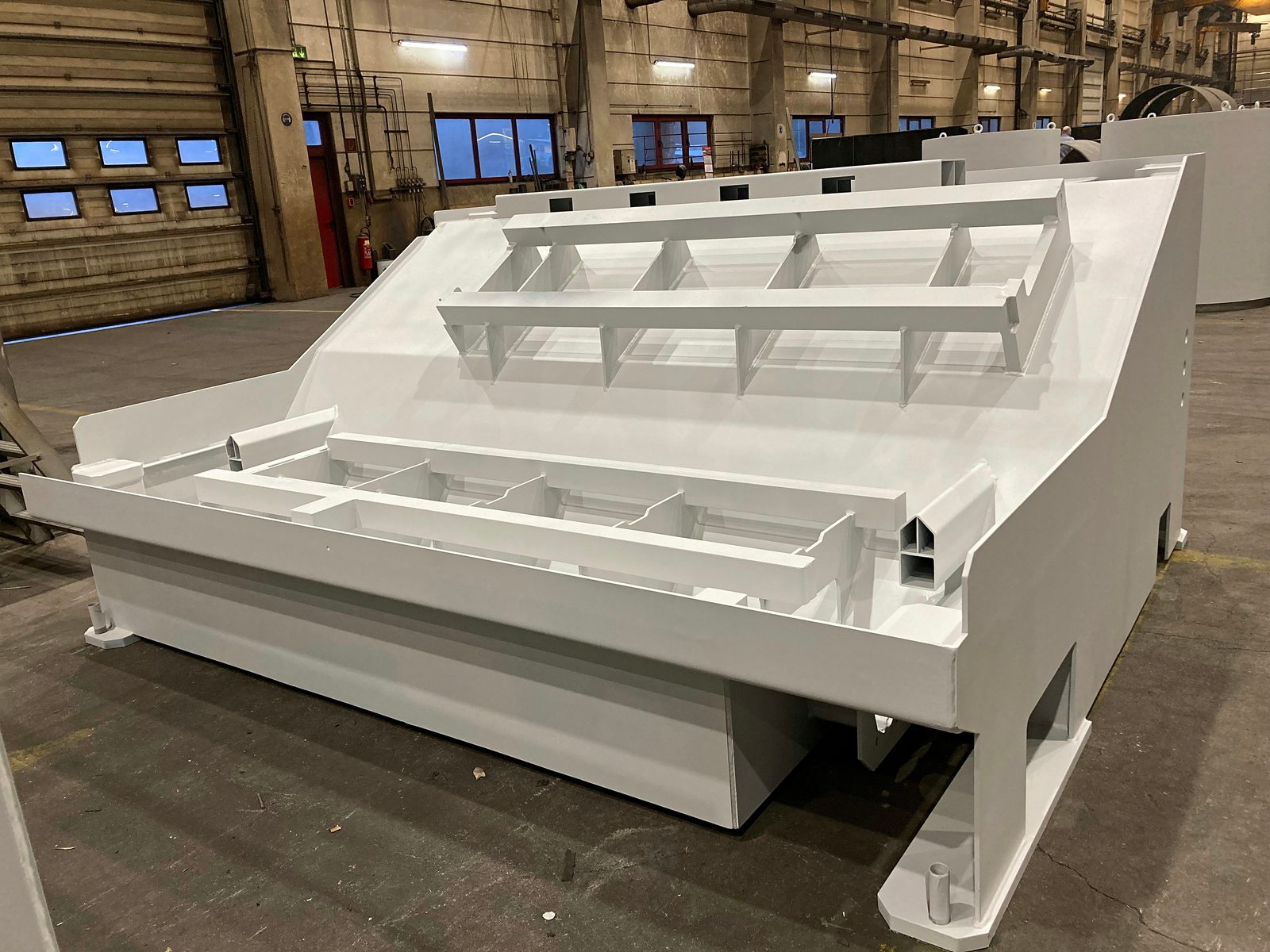

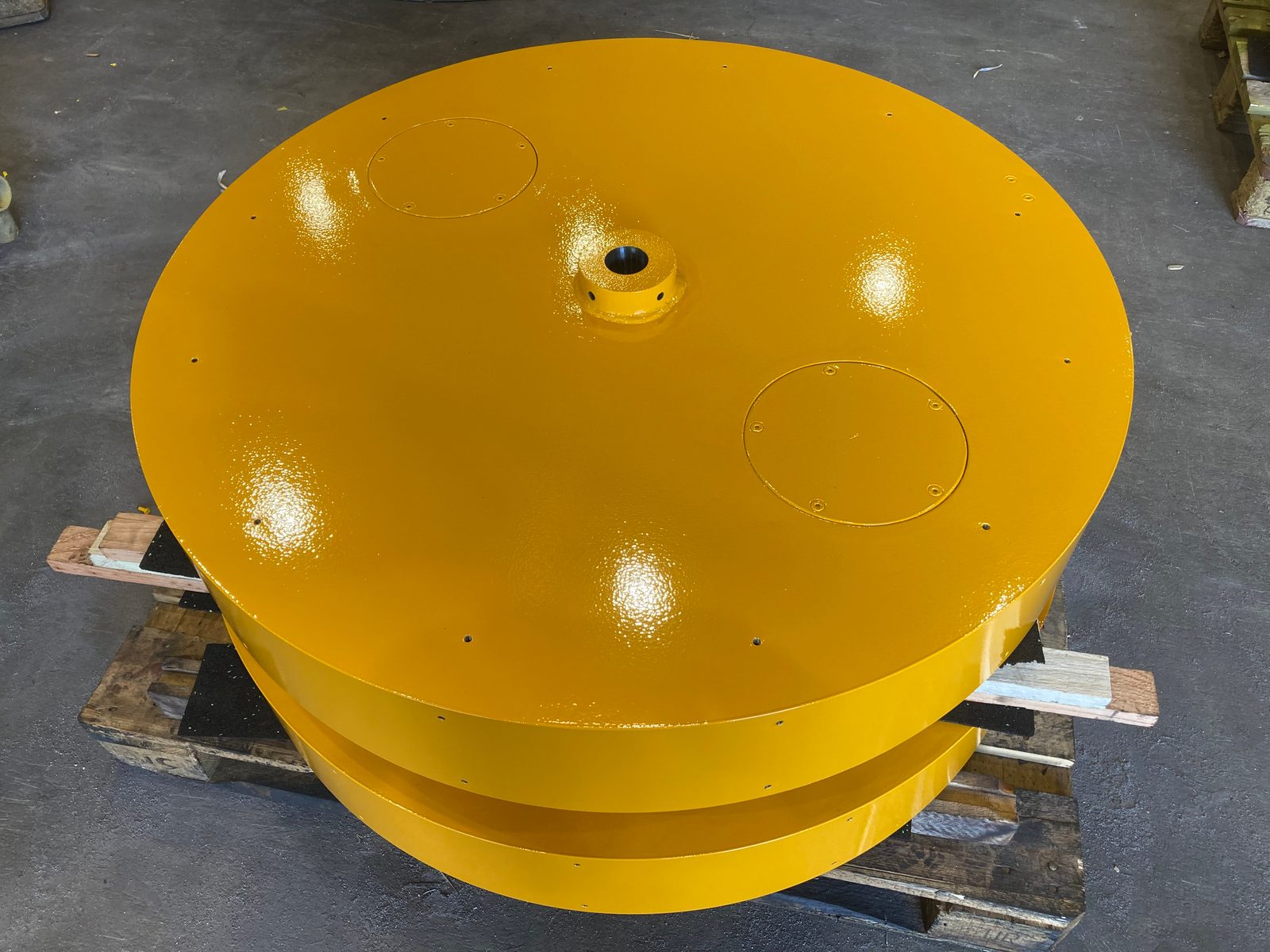

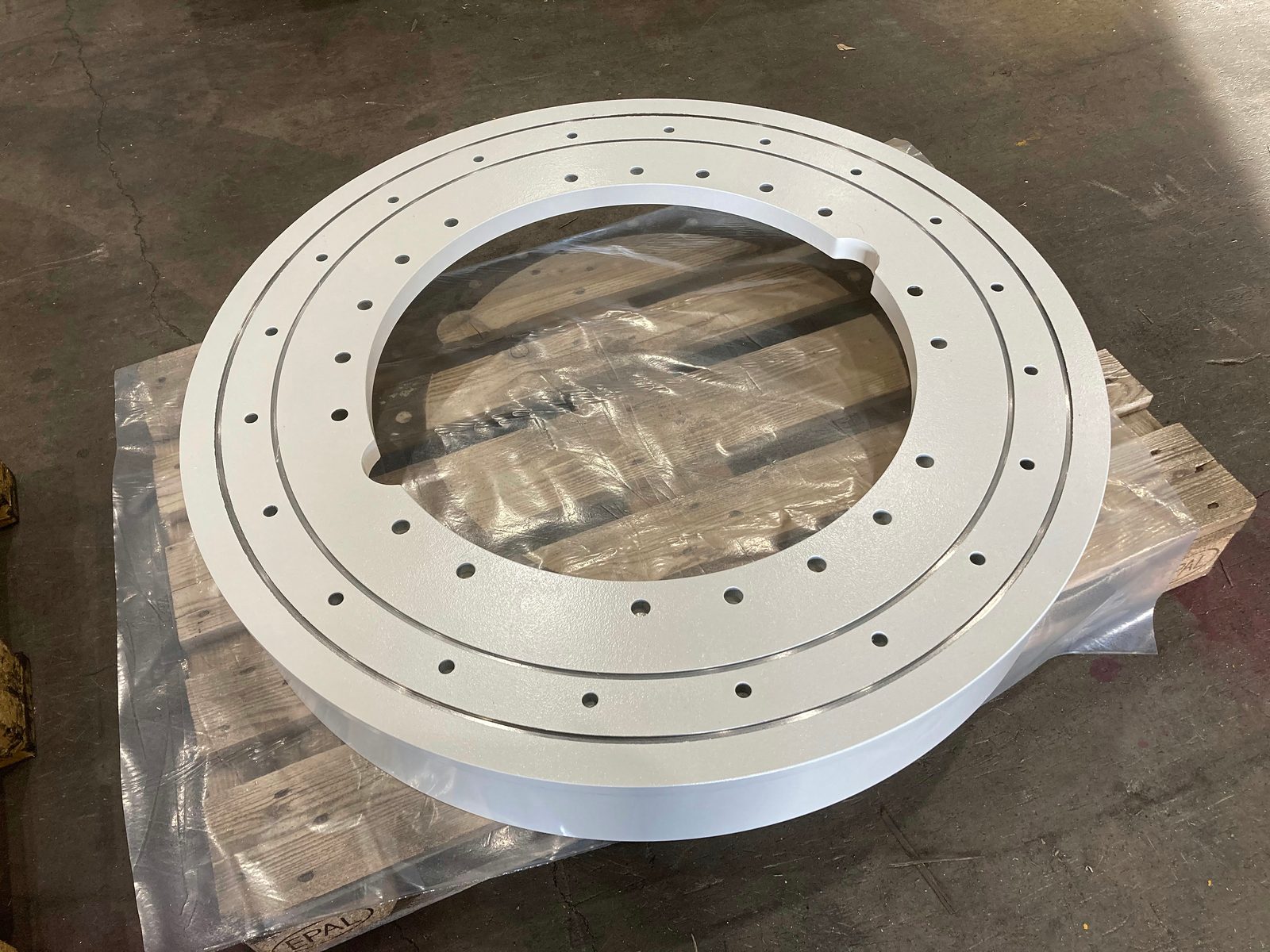

Vores industrilakerere i arbejde i lakkabinen. Rigtige komponenter fra vores lakering i Lorch – fra svejsekonstruktionen i tykplade i den store kabine over lange maskinrammer og bearbejdede stålringe til den færdigmonterede tromlegruppe.
Mere fra produktionen: Sandblæsning & lakering · 23 billeder
Industrilakering – hvorfor Bock
Bock Maschinenbau driver industrilakering på fabrikken i Lorch som del af en integreret produktions- og korrosionsbeskyttelsesproces:
- Kabinestørrelse
- 25 × 7 × 6 m lakeringskabine til store emner og lange svejsekonstruktioner
- Emnevægt
- Tunge emner op til 50 t – håndtering via 2×25-t-kransystem
- Sandblæsning
- Sandblæsning Sa 2,5 i eget hus – overfladeforberedelse uden mellemtransport
- Standard
- Industrilakering iht. EN ISO 12944 – lagsystem og korrosionsbeskyttelsesklasse efter behov
- Kvalitetsstyringssystem
- DIN EN ISO 9001:2015 og certificeret svejsevirksomhed iht. DIN EN 1090-2 EXC3
- Integration
- Svejsning, kantbukning, CNC-bearbejdning, sandblæsning og lakering på samme fabrik
Anlægs-, maskin- og køretøjsproducenter fra Stuttgart-området, fra Baden-Württemberg og hele DACH-regionen får blæsning og lakering iht. EN ISO 12944 fra én leverandør i Lorch.
Ofte stillede spørgsmål om industrilakering
Op til hvilken emnestørrelse er industrilakering mulig?
Lakeringskabinen til industrilakering hos Bock har en indvendig nyttestørrelse på 25 × 7 × 6 m og kan rumme tunge emner op til 50 t. Emnerne positioneres via produktionshallens 2×25-t-kransystem og køres ind i kabinen.
Op til hvilken korrosivitetskategori efter EN ISO 12944 lakeres der?
Industrilakeringen udføres efter EN ISO 12944 op til korrosivitetskategori C5 med høj beskyttelsesvarighed (H). Lagsystem og korrosionsbeskyttelsesklasse aftales projektspecifikt efter tegning, normative krav og kundekrav.
Hvordan forbehandles stålemner før industrilakeringen?
Ved sandblæsning op til Sa 2,5 efter ISO 8501-1 i en storrumsblæsekabine på samme fabrik; det er den gængse overfladeforberedelse for korrosionsbeskyttende lagsystemer efter EN ISO 12944. Der lakeres umiddelbart efter blæsningen.
Hvilke materialer og emner industrilakeres?
Der lakeres konstruktionsstål (S235, S355), finkornstål og højstyrkestål, Hardox efter sandblæsning og grunding samt maskinkomponenter, kabinetter og støbte emner, beholdere og store specialkonstruktioner. Andre materialer og emnetyper lakeres efter aftale.
Hvordan dokumenteres lagopbygning og forberedelsesgrad?
Lagopbygning, forberedelsesgrad og coatingkrav defineres efter tegning, normative krav og kundekrav og dokumenteres i kvalitetsstyringssystemet efter DIN EN ISO 9001:2015. For emner fra svejste enheder efter DIN EN 1090-2 EXC3 kan lakeringen indlejres i svejseproduktionens kvalitetsramme; prøvnings- og dokumentationskrav fastlægges projektspecifikt.
Hvor udføres industrilakeringen?
På lokationen i Lorch, på samme fabrik som sandblæsning, svejsning, kantbukning og CNC-bearbejdning. Blæsning og lakering efter EN ISO 12944 foregår dermed uden transport mellem to virksomheder.
Kontakt
Forespørg på industrilakering
Til en første vurdering bedes du oplyse emnedimensioner, materiale, vægt, krævet korrosionsbeskyttelsesklasse iht. EN ISO 12944 samt krav til lagopbygning eller dokumentation. Vi udarbejder et projektspecifikt tilbud.
