Βιομηχανική βαφή κατά EN ISO 12944 – Θάλαμος 25 × 7 × 6 m
Διαρκής βαφή μεγάλων εξαρτημάτων και βαρέων εξαρτημάτων έως 50 t – βιομηχανική βαφή κατά EN ISO 12944 σε θάλαμο 25 × 7 × 6 m, αμμοβολή και βαφή από έναν προμηθευτή στο Lorch.
Θάλαμος βαφής 25 × 7 × 6 m
Για μεγάλα εξαρτήματα και μακριές συγκολλητές κατασκευές σε μία τοποθέτηση.
Βαρέα εξαρτήματα έως 50 t
Διαχείριση μέσω του γερανοσυστήματος 2×25-t απευθείας από τη συγκολλητική παραγωγή και την κατεργασία CNC.
Αντιδιαβρωτική προστασία κατά EN ISO 12944
Σύστημα επιστρώσεων και κατηγορία αντιδιαβρωτικής προστασίας κατ' απαίτηση – έως C5 με υψηλή διάρκεια προστασίας (H).
Αμμοβολή Sa 2,5 εντός της μονάδας
Προετοιμασία επιφανείας χωρίς ενδιάμεση μεταφορά – σύντομοι χρόνοι διεκπεραίωσης.
Πλήρως ενσωματωμένη
Συγκόλληση, κάμψη με στράντζα, κατεργασία CNC, αμμοβολή και βαφή στην ίδια μονάδα.
ISO 9001 & EXC3
Σύστημα διαχείρισης ποιότητας κατά ISO 9001:2015, πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3.
Βιομηχανική βαφή στην Bock – αντιδιαβρωτική προστασία για βαρέα και μεγάλα εξαρτήματα
Η βιομηχανική βαφή εξυπηρετεί τη διαρκή αντιδιαβρωτική προστασία χαλύβδινων εξαρτημάτων και συγκολλητών κατασκευών. Η βαφή πραγματοποιείται κατά EN ISO 12944 – ένα διεθνές πρότυπο που καθορίζει τις κατηγορίες αντιδιαβρωτικής προστασίας, τα συστήματα επιστρώσεων και τις απαιτήσεις για την προετοιμασία επιφανείας και τα υλικά επίστρωσης.
Στην Bock η βαφή εκτελείται σε θάλαμο μεγάλων διαστάσεων, ο οποίος μπορεί να δεχτεί και συγκολλητές κατασκευές μεγάλων διαστάσεων, εξαρτήματα μηχανών, δοχεία και ειδικά εξαρτήματα. Η αμμοβολή ως προετοιμασία επιφανείας είναι διαθέσιμη στην ίδια μονάδα – η μεταφορά και η διαχείριση γίνονται μέσω του ιδιόκτητου γερανοσυστήματος.
Η βαφή είναι ενταγμένη στο πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015. Η δομή των επιστρώσεων, οι απαιτήσεις για την προετοιμασία πρόσφυσης και οι υποχρεώσεις τεκμηρίωσης συμφωνούνται ανά έργο σύμφωνα με το σχέδιο, τις κανονιστικές προδιαγραφές και τις προδιαγραφές του πελάτη.
Διαδικασία βιομηχανικής βαφής – από την προετοιμασία επιφανείας έως τη μέτρηση του πάχους επίστρωσης
Μια βιομηχανική βαφή στην Bock πραγματοποιείται σε έξι βήματα: παραλαβή και κάλυψη, αμμοβολή σε Sa 2,5, καθαρισμός και αστάρωμα, ενδιάμεση και τελική στρώση, μέτρηση του πάχους επίστρωσης και φόρτωση.
-
Παραλαβή και κάλυψη
Το εξάρτημα έρχεται μέσω του γερανοσυστήματος απευθείας από τη συγκολλητική παραγωγή ή την κατεργασία CNC. Οι επιφάνειες εφαρμογής, οι οπές και τα σπειρώματα που πρέπει να παραμείνουν άβαφα καλύπτονται.
-
Αμμοβολή σε Sa 2,5
Στον θάλαμο αμμοβολής μεγάλων διαστάσεων η επιφάνεια αμμοβολείται με κόκκους χάλυβα ή κορούνδιο έως τον βαθμό καθαρότητας Sa 2,5 κατά ISO 8501-1. Έτσι αφαιρούνται τα οξείδια έλασης, η σκουριά και οι παλιές επιστρώσεις.
-
Καθαρισμός και αστάρωμα
Αμέσως πριν από τη βαφή η επιφάνεια καθαρίζεται με διαλυτικό. Ως πρώτη στρώση του συστήματος επίστρωσης ακολουθεί το αστάρι.
-
Ενδιάμεση και τελική στρώση
Η ενδιάμεση και η τελική στρώση δομούν το σύστημα επιστρώσεων κατά EN ISO 12944 – στην απόχρωση κατά RAL ή κατά προδιαγραφή του πελάτη και στον απαιτούμενο βαθμό γυαλάδας. Κάθε στρώση στεγνώνει πριν ακολουθήσει η επόμενη.
-
Μέτρηση πάχους επίστρωσης
Μετράται το πάχος ξηρού υμένα. Κατόπιν επιθυμίας το καταγράφουμε μαζί με τον βαθμό προετοιμασίας και τη δομή επιστρώσεων για την τεκμηρίωση παράδοσης.
-
Φόρτωση
Οι καλύψεις αφαιρούνται, το βαμμένο εξάρτημα φορτώνεται και ασφαλίζεται για τη μεταφορά.

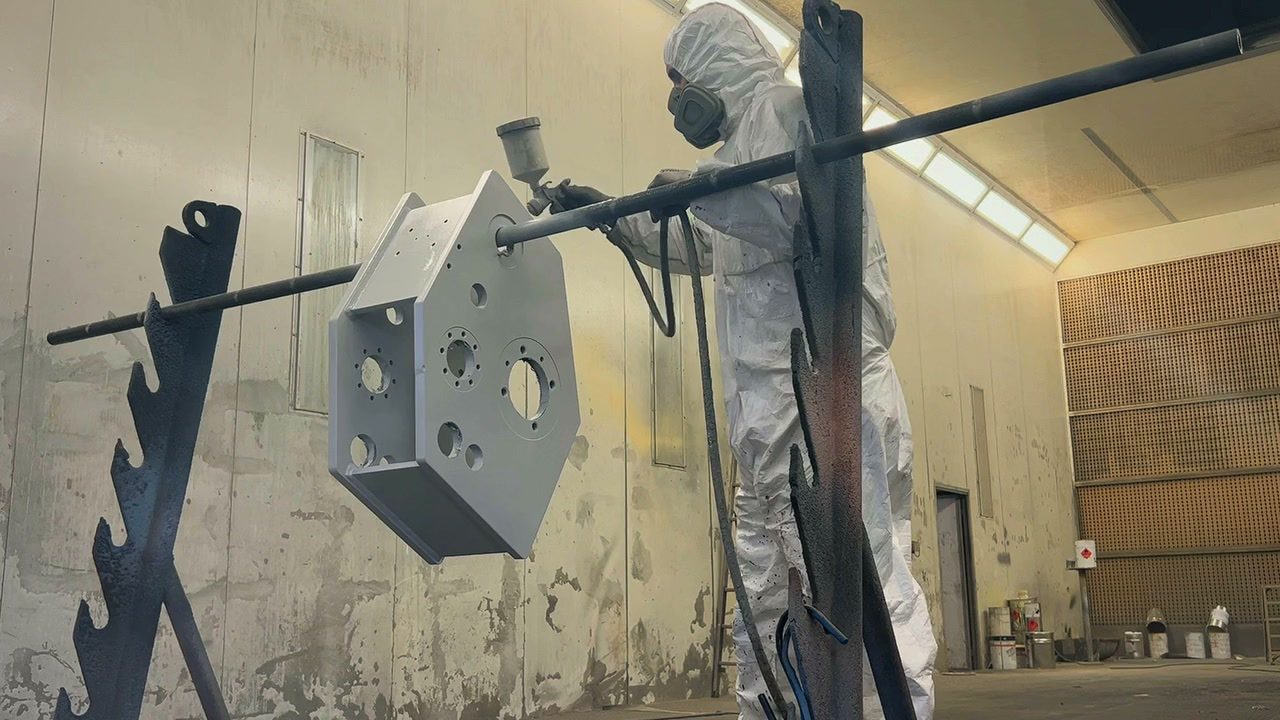

Υγρή βαφή
Υγρή βαφή συγκολλητών συγκροτημάτων και μεγάλων εξαρτημάτων

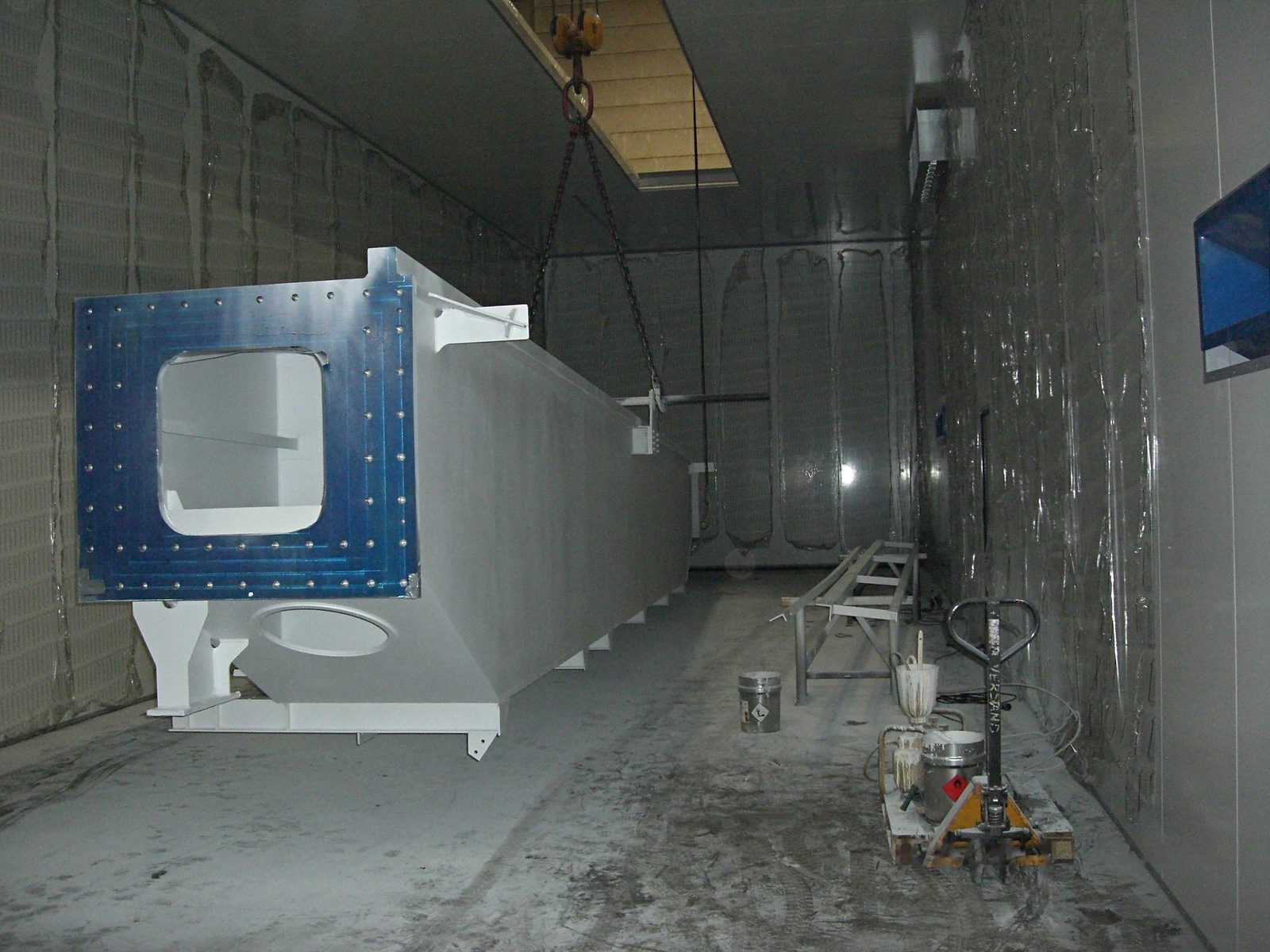

Με γερανό στον θάλαμο
Το γερανοσύστημα 2×25-t μεταφέρει βαρέα εξαρτήματα έως 50 t απευθείας από τη συγκολλητική παραγωγή και την κατεργασία CNC στον θάλαμο βαφής.
Σύστημα επιστρώσεων κατά EN ISO 12944
Η δομή των επιστρώσεων και η κατηγορία αντιδιαβρωτικής προστασίας καθορίζονται σύμφωνα με το σχέδιο και τις προδιαγραφές του πελάτη – έως C5 με υψηλή διάρκεια προστασίας (H).
Αμμοβολή και βαφή στην ίδια μονάδα
Η αμμοβολή έως Sa 2,5 προηγείται αμέσως της βαφής – χωρίς ενδιάμεση μεταφορά σε τρίτους.

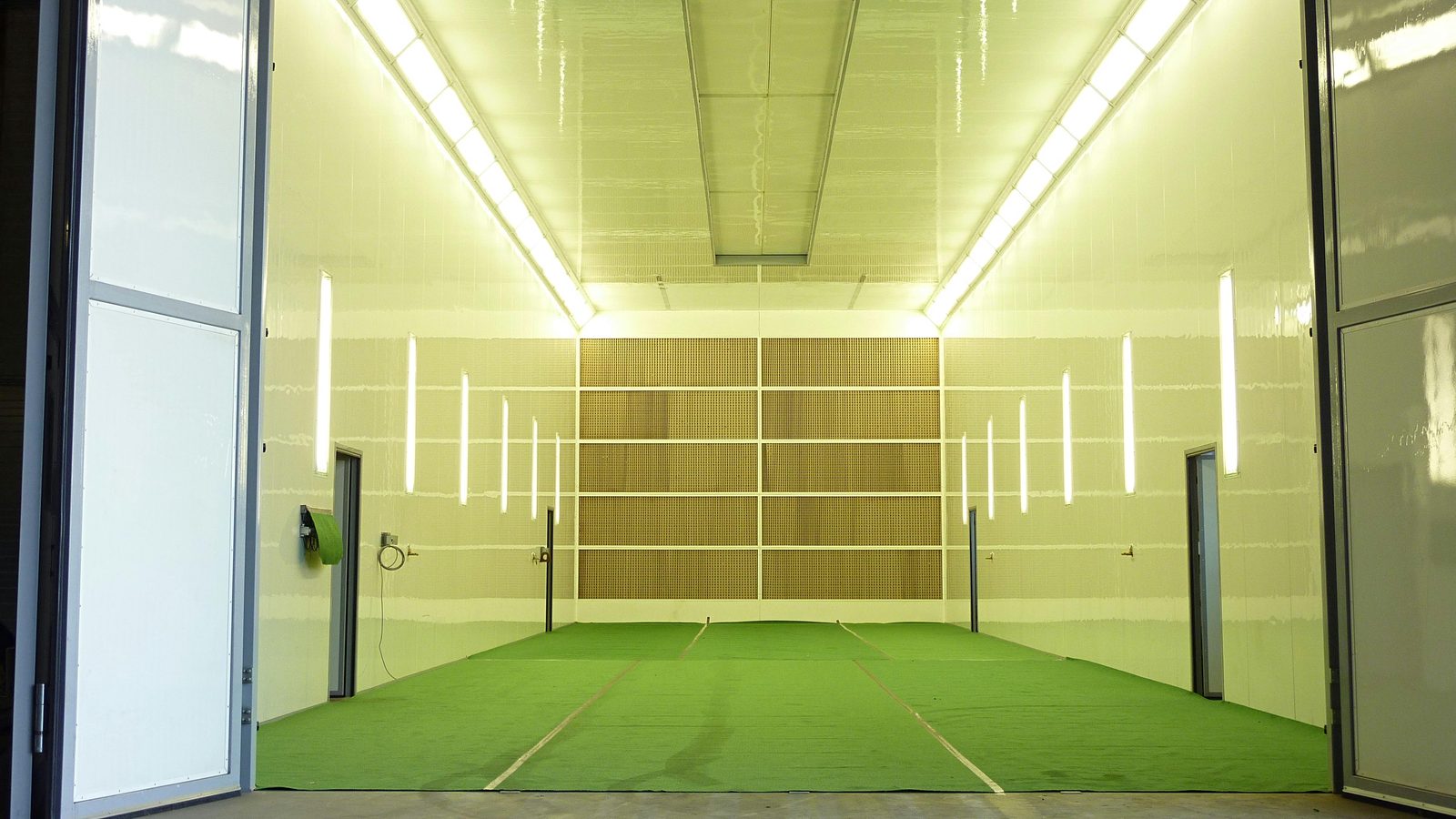

Θάλαμος βαφής 25 × 7 × 6 m – για μεγάλα και βαρέα εξαρτήματα έως 50 t

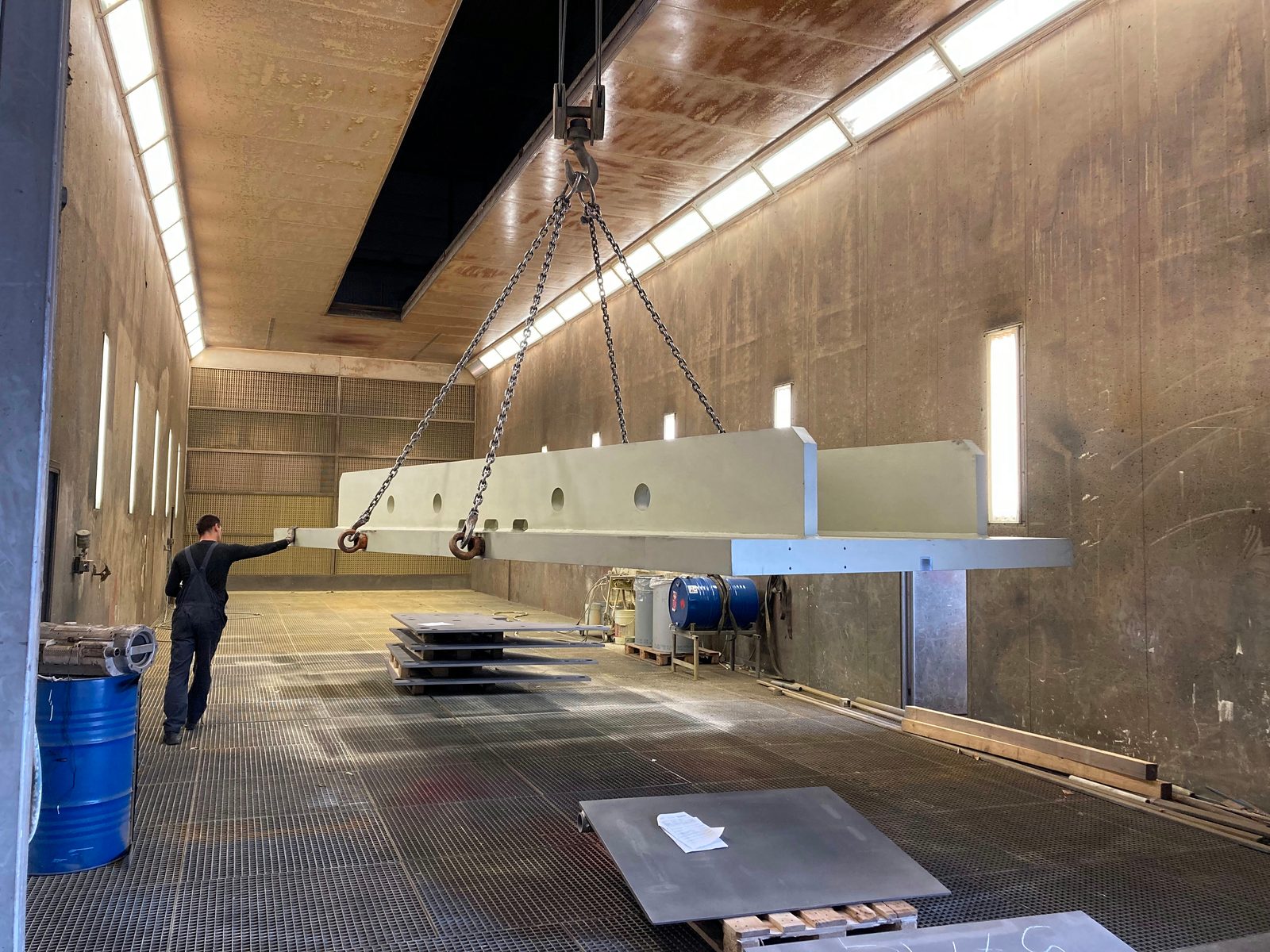

Ο θάλαμος βαφής στην Bock έχει ωφέλιμο εσωτερικό μέγεθος 25 × 7 × 6 m. Αυτές οι διαστάσεις επιτρέπουν την υποδοχή μεγάλων εξαρτημάτων, μακριών συγκολλητών κατασκευών και στοιχείων μηχανών μεγάλων διαστάσεων, για τα οποία δεν είναι σχεδιασμένοι οι τυπικοί θάλαμοι βαφής.
Μέσω του γερανοσυστήματος 2×25-t του συνεργείου παραγωγής, βαρέα εξαρτήματα έως 50 t μπορούν να τοποθετηθούν με ασφάλεια και να εισαχθούν στον θάλαμο. Αυτό εξαλείφει ξεχωριστές διαδικασίες μεταφοράς και μειώνει τον χρόνο διέλευσης μεταξύ συγκόλλησης, αμμοβολής και βαφής.
Δεδομένα μηχανής
| Παράμετρος | — |
|---|---|
| Μήκος θαλάμου | 25 m |
| Πλάτος θαλάμου | 7 m |
| Ύψος θαλάμου | 6 m |
Αμμοβολή Sa 2,5 – προετοιμασία επιφανείας στην ίδια μονάδα
Μια διαρκώς πρόσφυσης βαφή προϋποθέτει μια καθορισμένη προετοιμασία επιφανείας. Στην Bock, η αμμοβολή έως Sa 2,5 είναι διαθέσιμη σε θάλαμο αμμοβολής μεγάλων διαστάσεων απευθείας εντός της μονάδας.
Η Sa 2,5 είναι ο βαθμός καθαρότητας που απαιτείται κατά EN ISO 12944 ως βάση για τα περισσότερα συστήματα επιστρώσεων αντιδιαβρωτικής προστασίας. Χάρη στη χωρική ενσωμάτωση του θαλάμου αμμοβολής και του θαλάμου βαφής στην ίδια μονάδα, καταργούνται οι ενδιάμεσες μεταφορές – τα εξαρτήματα βάφονται αμέσως μετά την αμμοβολή.
Ο θάλαμος αμμοβολής έχει τις ίδιες μεγάλες διαστάσεις με τον θάλαμο βαφής και είναι σχεδιασμένος για βαρέα εξαρτήματα έως 50 t.
Ψευδαργύρωση με ψεκασμό φλόγας στη δική μας μονάδα
Κατά την ψευδαργύρωση με ψεκασμό φλόγας, ο ψευδάργυρος τήκεται σε φλόγα και ψεκάζεται πάνω στην αμμοβολημένη επιφάνεια του χάλυβα. Η στρώση ψευδαργύρου προστατεύει τον χάλυβα καθοδικά – όπως ο γαλβανισμός εν θερμώ, αλλά χωρίς λουτρό ψευδαργύρου.
Το εξάρτημα θερμαίνεται κατά τη διαδικασία μόνο ελαφρά. Γι' αυτό η μέθοδος ενδείκνυται για συγκολλητές κατασκευές που θα παραμορφώνονταν στο λουτρό ψευδαργύρου, για εξαρτήματα πολύ μεγάλα για λουτρό ψευδαργύρου και για την αποκατάσταση γαλβανισμένων επιφανειών μετά τη συγκόλληση.
Η επιφάνεια προετοιμάζεται στον δικό μας θάλαμο αμμοβολής· η μεταφορά σε εξωτερική μονάδα γαλβανισμού παραλείπεται.
Κατόπιν επιθυμίας, η στρώση ψευδαργύρου ασταρώνεται και βάφεται με τελική στρώση στην ίδια μονάδα. Αυτό το σύστημα duplex από ψεκασμό ψευδαργύρου και επίστρωση δημιουργείται χωρίς μεταφορά μεταξύ γαλβανιστηρίου και βαφείου.
Κατάλληλα υλικά και τύποι εξαρτημάτων
Η βαφή στην Bock ενδείκνυται για ένα ευρύ φάσμα χαλύβδινων εξαρτημάτων και υλικών:
- Δομικός χάλυβας (S235, S355) – συγκολλητά συγκροτήματα και συγκολλητές κατασκευές
- Λεπτόκοκκος δομικός χάλυβας και υψηλής αντοχής δομικός χάλυβας – φέρουσες κατασκευές και ειδικά εξαρτήματα
- Hardox – εξαρτήματα ανθεκτικά στη φθορά μετά από αμμοβολή και αστάρωμα
- Εξαρτήματα μηχανών, περιβλήματα και χυτά εξαρτήματα, δοχεία και ειδικές κατασκευές μεγάλων διαστάσεων
- Περαιτέρω υλικά και τύποι εξαρτημάτων κατόπιν συμφωνίας
Το σύστημα βαφής, η δομή των επιστρώσεων και οι απαιτήσεις για την πρόσφυση και την κατηγορία αντιδιαβρωτικής προστασίας καθορίζονται ανά έργο σύμφωνα με το EN ISO 12944 και τις προδιαγραφές του πελάτη.
Απόχρωση, βαθμός γυαλάδας και δομή επιστρώσεων κατά προδιαγραφή
Τον χρωματισμό και τη δομή των επιστρώσεων τα λαμβάνουμε από το σχέδιο και την προδιαγραφή επίστρωσης. Μεταξύ άλλων βάφουμε:
- Απόχρωση κατά RAL ή σύμφωνα με τη χρωματική προδιαγραφή του πελάτη
- Βαθμός γυαλάδας από ματ και χαμηλής αντανάκλασης έως γυαλιστερό
- Δομή επιστρώσεων από αστάρι, ενδιάμεση και τελική στρώση
- Υλικά επίστρωσης του κατασκευαστή χρωμάτων που ορίζει ο πελάτης
- Αντιολισθητικές επιστρώσεις με τραχιά επιφάνεια για πατήματα, πλατφόρμες και επιφάνειες φόρτωσης
Εάν δεν έχει οριστεί κατασκευαστής χρωμάτων, επιλέγουμε το σύστημα επίστρωσης ανάλογα με την κατηγορία διαβρωτικότητας και τις συνθήκες λειτουργίας.
Σύστημα διαχείρισης ποιότητας και τεκμηρίωση κατά DIN EN ISO 9001:2015
Η παραγωγή βαφής στην Bock είναι ενταγμένη στο πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015. Η δομή των επιστρώσεων, ο βαθμός προετοιμασίας και οι απαιτήσεις επίστρωσης καθορίζονται και τεκμηριώνονται σύμφωνα με το σχέδιο, τις κανονιστικές προδιαγραφές και τις προδιαγραφές του πελάτη.
Το EN ISO 12944 καθορίζει τις απαιτήσεις για την αντιδιαβρωτική προστασία χαλύβδινων κατασκευών μέσω συστημάτων επιστρώσεων – συμπεριλαμβανομένων των κατηγοριών διαβρωτικότητας, των παχών επιστρώσεων, των βαθμών προετοιμασίας και των αναμενόμενων διαρκειών προστασίας. Η συγκεκριμένη κατηγορία αντιδιαβρωτικής προστασίας και το σύστημα επιστρώσεων συμφωνούνται σύμφωνα με τις απαιτήσεις του έργου.
Για εξαρτήματα που κατασκευάζονται ως μέρος πιστοποιημένων συγκολλητών συγκροτημάτων κατά DIN EN 1090-2 EXC3, η βαφή μπορεί να ενταχθεί στο υπερκείμενο πλαίσιο ποιότητας της συγκολλητικής παραγωγής. Οι απαιτήσεις ελέγχου και τεκμηρίωσης καθορίζονται ανά έργο.
Ολοκληρωμένη ροή διεργασιών – από το ακατέργαστο τεμάχιο έως το έτοιμο για βαφή εξάρτημα
Η βαφή στην Bock δεν είναι ένα μεμονωμένο βήμα, αλλά μέρος μιας ολοκληρωμένης ροής παραγωγής. Οι ακόλουθες προηγούμενες διεργασίες μπορούν να συνδυαστούν στην ίδια μονάδα:
- Συγκόλληση και σύνδεση
- Συγκολλητά συγκροτήματα και βαριές συγκολλητές κατασκευές κατά DIN EN 1090-2 EXC3 – δυνατότητα αμμοβολής και βαφής αμέσως στη συνέχεια.
- Στράντζα (κάμψη λαμαρίνας)
- Καμπτόμενα και διαμορφωμένα τεμάχια από χάλυβα και Hardox μπορούν, μετά την κάμψη, να αμμοβοληθούν και να βαφούν απευθείας.

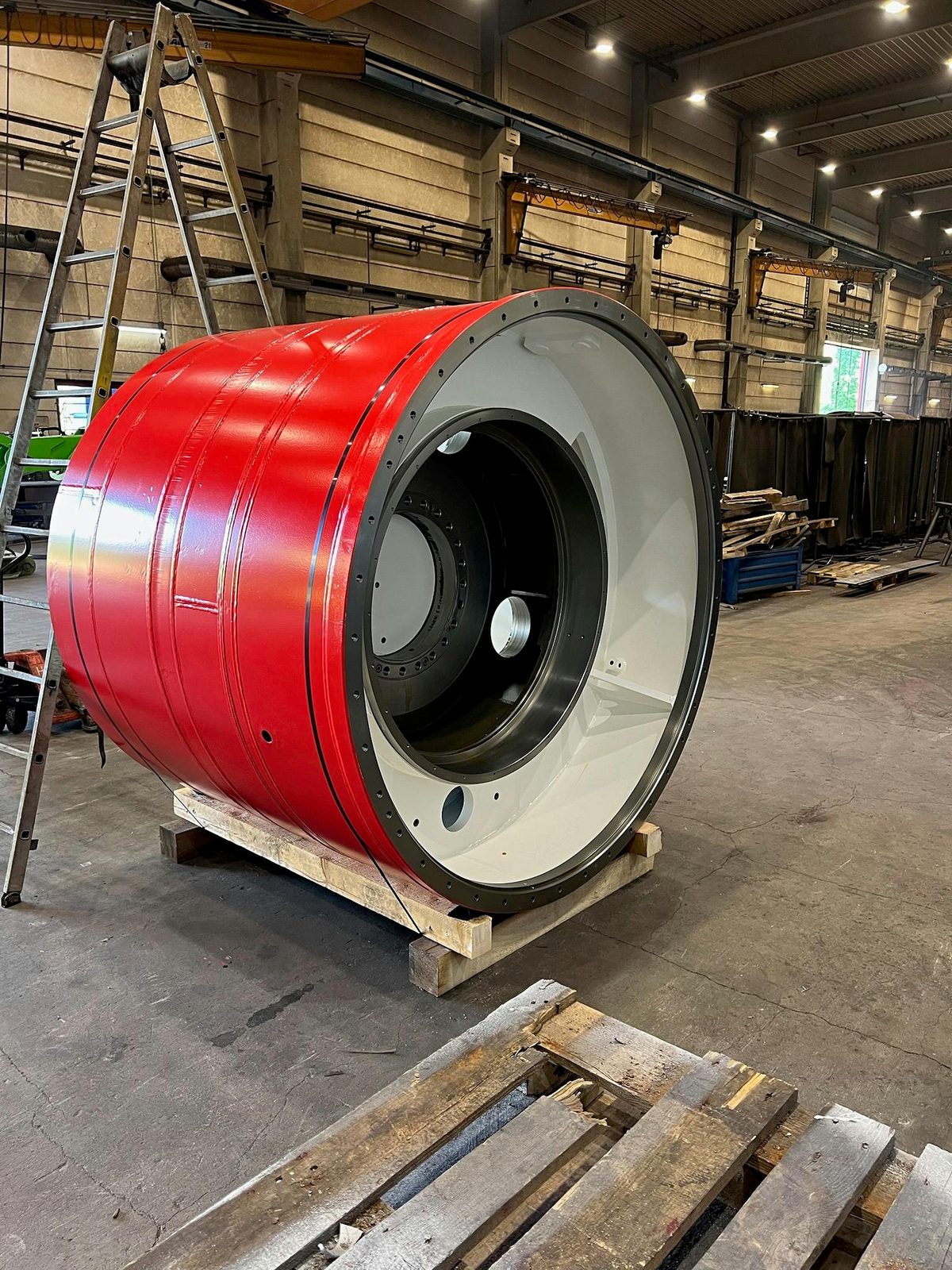

- Κατεργασία μεγάλων εξαρτημάτων CNC
- Μεγάλα εξαρτήματα κατεργασμένα με CNC έως 50 t μπορούν, μετά την κατεργασία, να μεταβούν απευθείας στον θάλαμο αμμοβολής.
- Αμμοβολή Sa 2,5
- Αμμοβολή εντός της μονάδας ως άμεσο βήμα προετοιμασίας – χωρίς ενδιάμεσες μεταφορές, μικροί χρόνοι διέλευσης.
Έτσι, τα εξαρτήματα μπορούν όχι μόνο να βαφούν, αλλά και να συγκολληθούν, να διαμορφωθούν, να υποστούν κοπτική κατεργασία και να αμμοβοληθούν – ανάλογα με την απαίτηση του έργου εντός της ίδιας μονάδας.
Τυπικές εφαρμογές για τη βιομηχανική βαφή
Η βιομηχανική βαφή στην Bock χρησιμοποιείται εκεί όπου απαιτείται διαρκής αντιδιαβρωτική προστασία σε χαλύβδινα εξαρτήματα μεγάλων διαστάσεων ή βαριά:
- Συγκολλητές κατασκευές και συγκολλητά συγκροτήματα κατά DIN EN 1090-2 EXC3

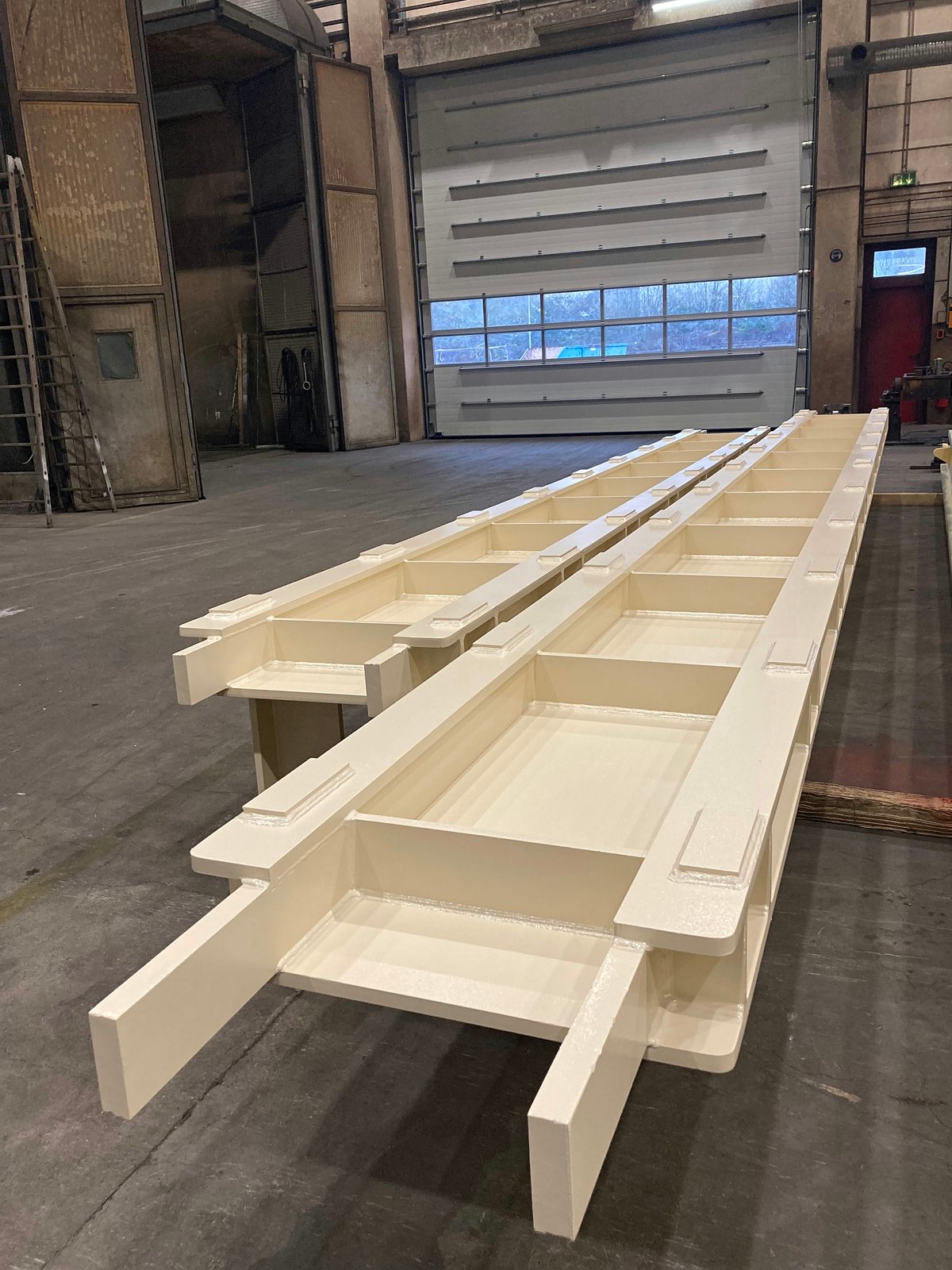

- Εξαρτήματα μηχανών, πλαίσια μηχανών και περιβλήματα μηχανών

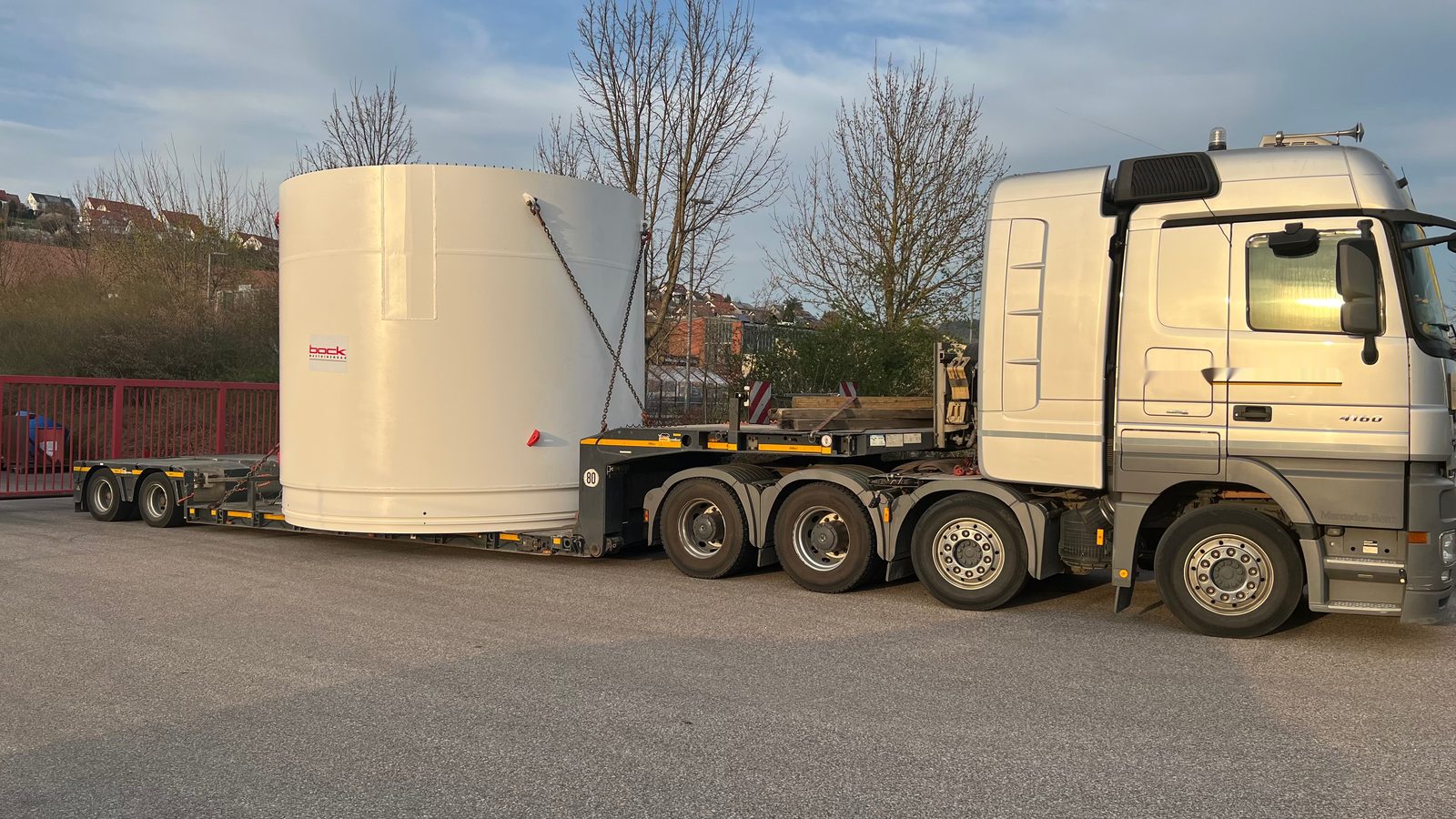

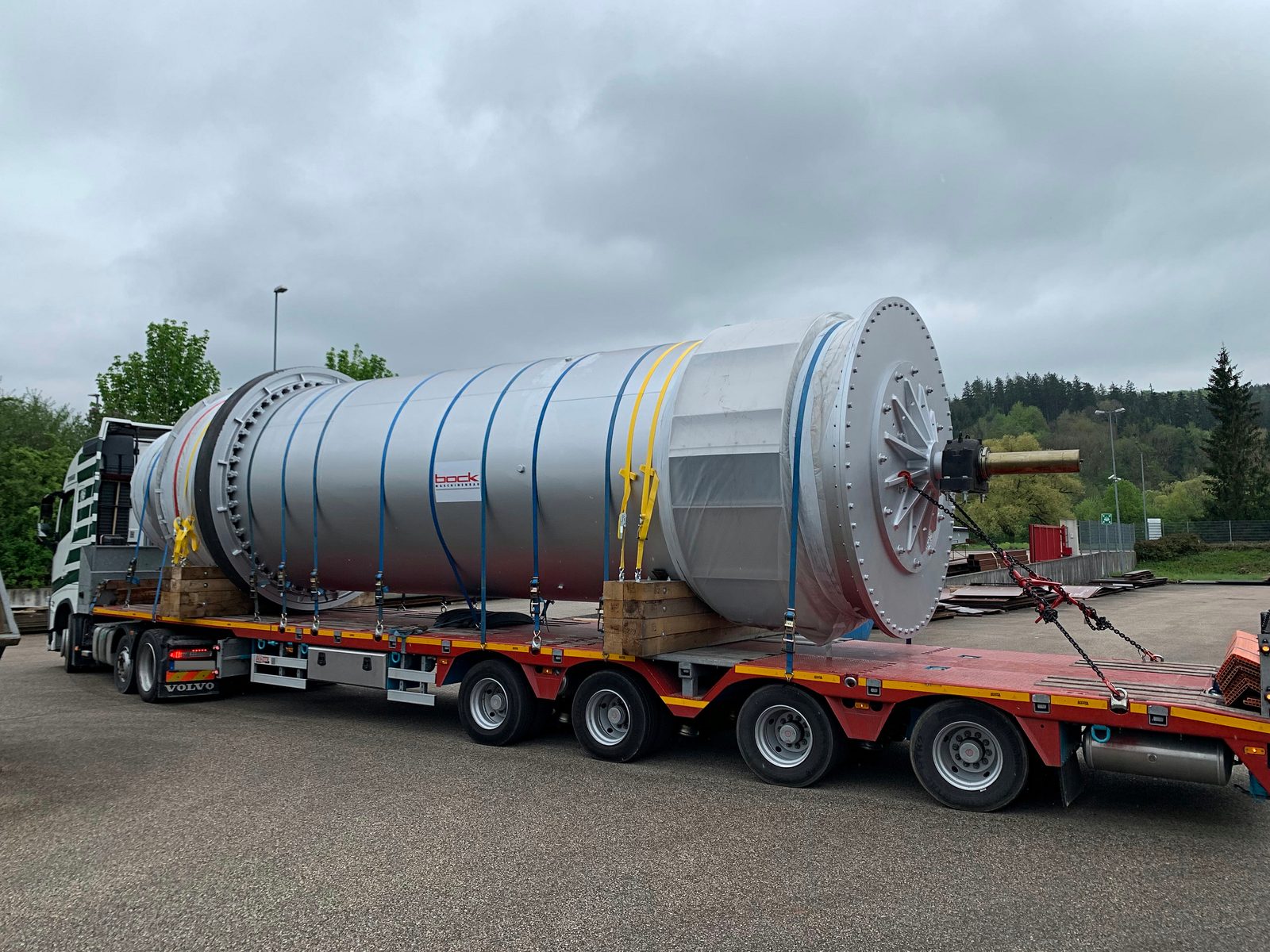

- Δοχεία, συσκευές και κυλινδρικές ειδικές κατασκευές

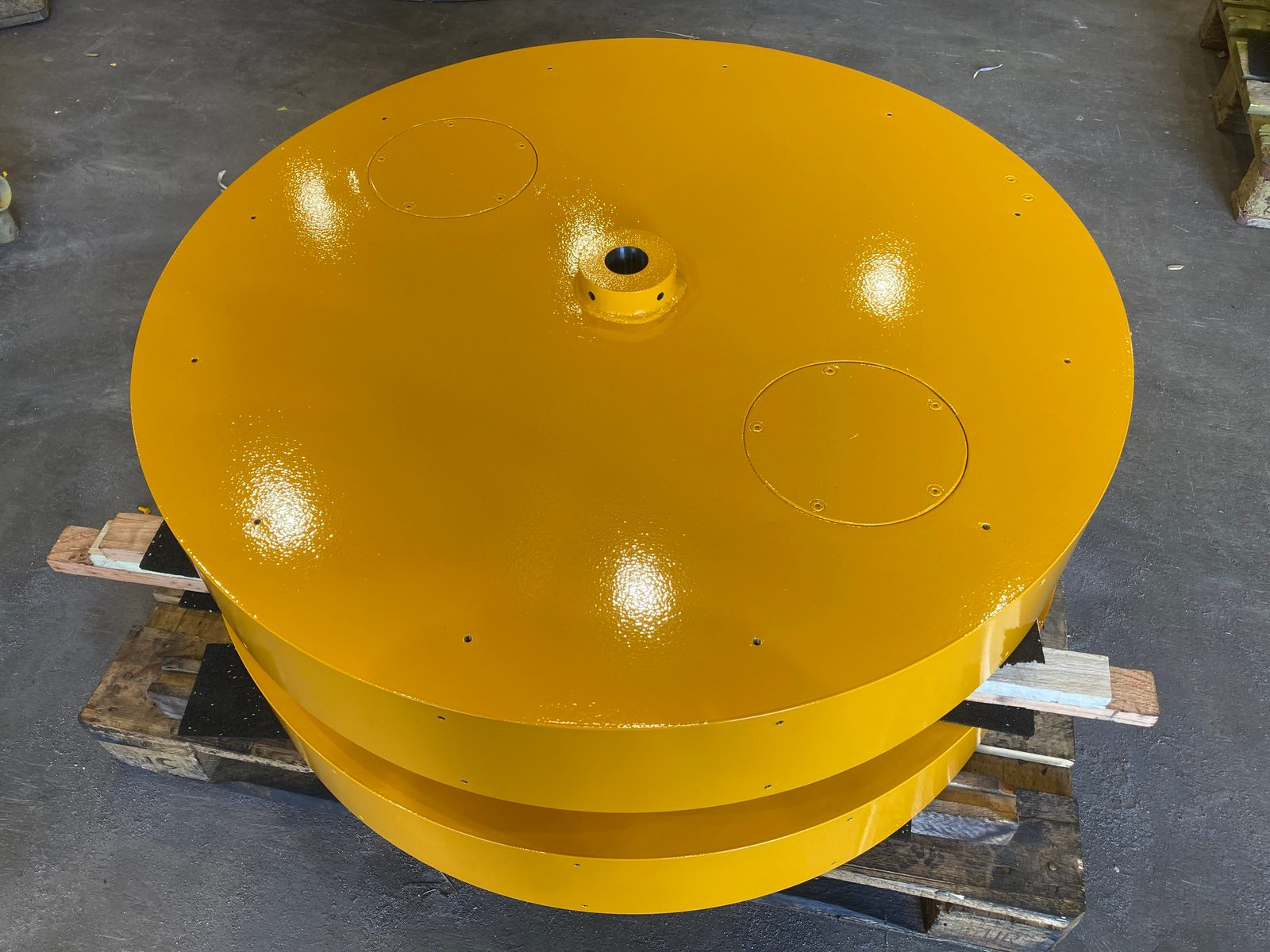

- Βαρέα εξαρτήματα, αντίβαρα και μεγάλα εξαρτήματα για κατασκευή γερανών, εγκαταστάσεων, μηχανημάτων έργου και ειδικών οχημάτων
- Πλήρως κατασκευασμένα συγκροτήματα πριν την τελική συναρμολόγηση
Η βιομηχανική βαφή είναι διαθέσιμη ως τελικό βήμα παραγωγής για ολοκληρωμένα συγκροτήματα – και για αντίβαρα και άλλα βαρέα εξαρτήματα μηχανημάτων έργου, καθώς και για εξαρτήματα που έχουν συγκολληθεί, κατεργαστεί με CNC και αμμοβοληθεί στην ίδια μονάδα.

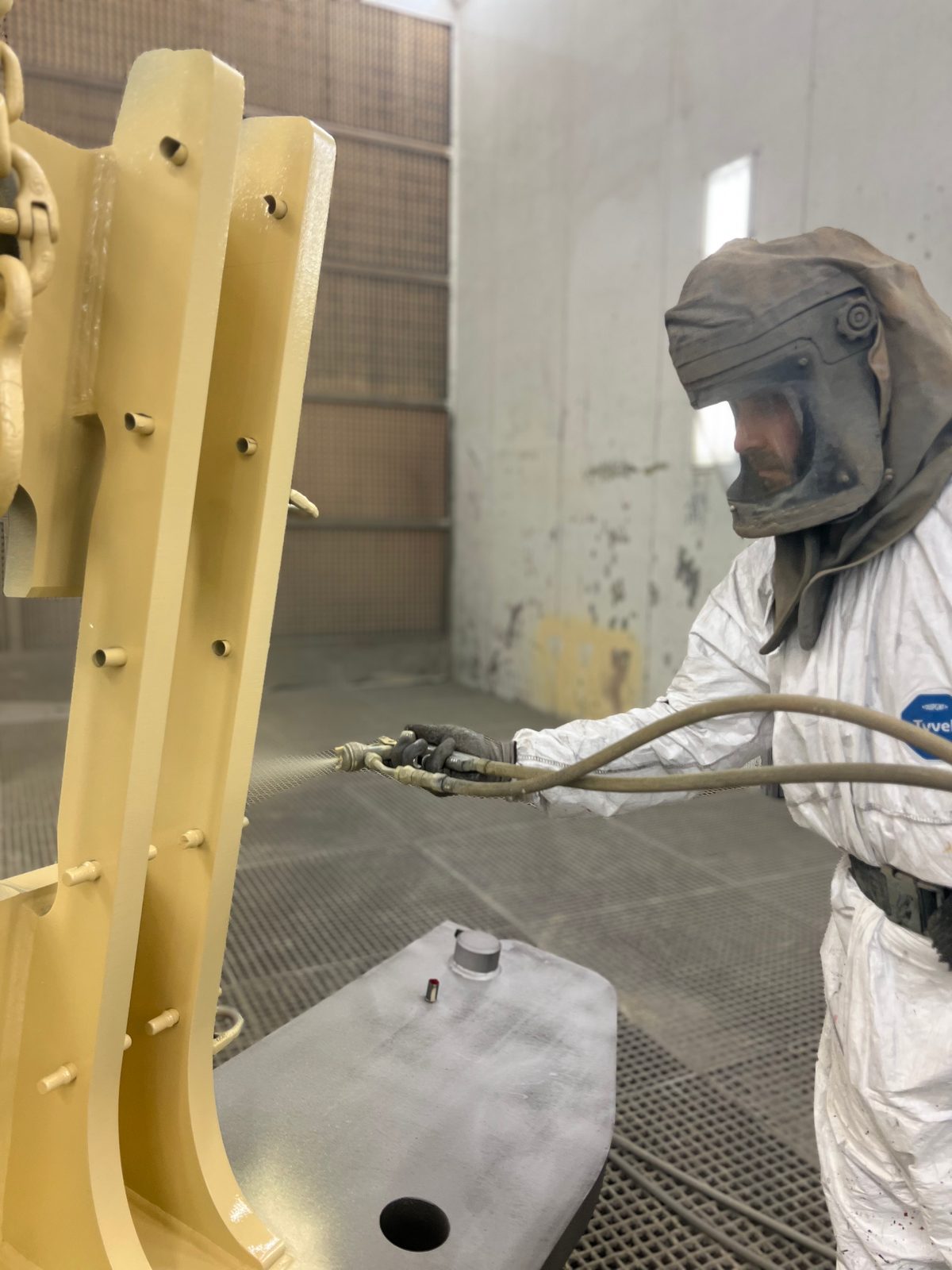

Εικόνες από τη βιομηχανική βαφή

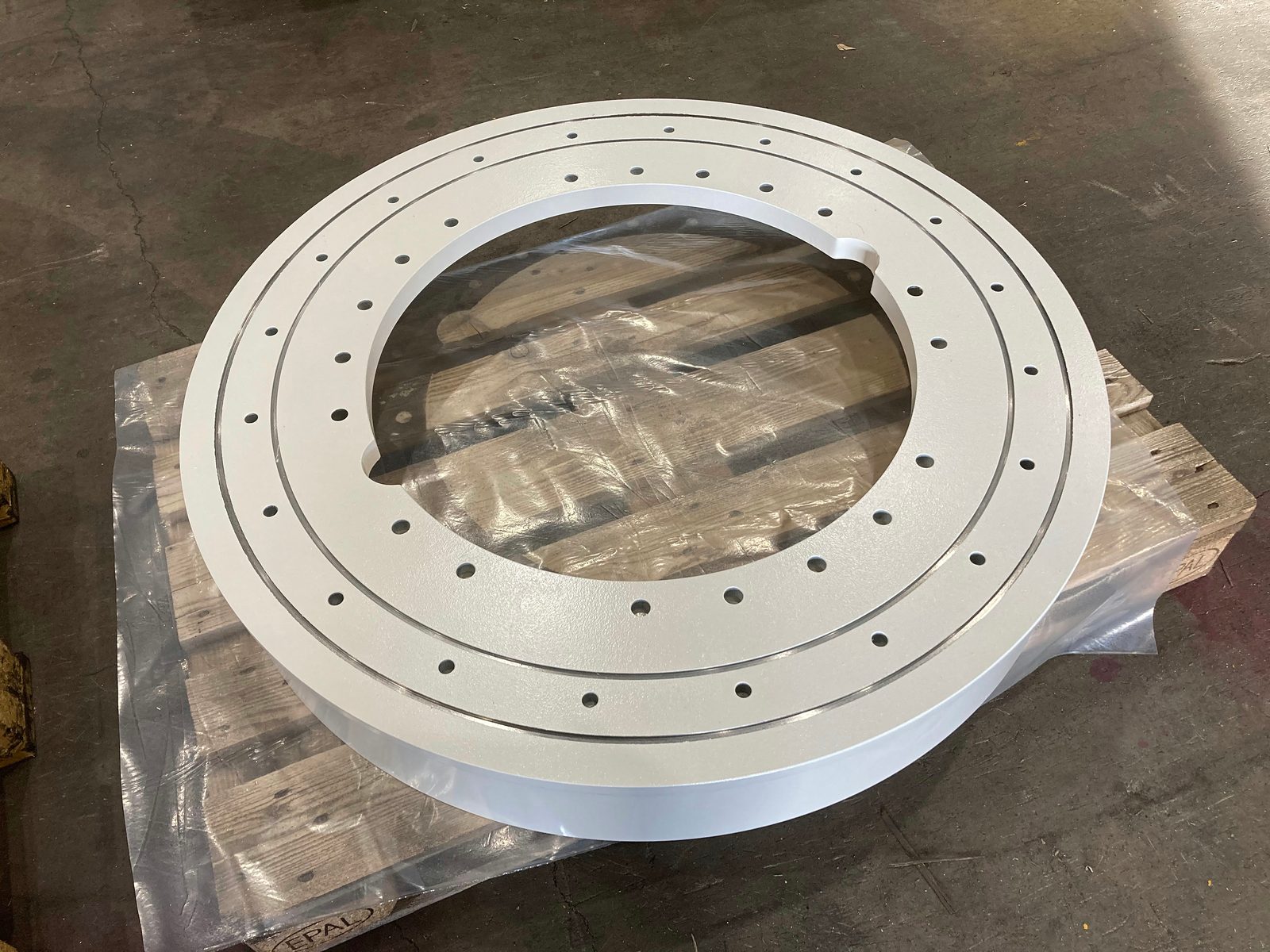

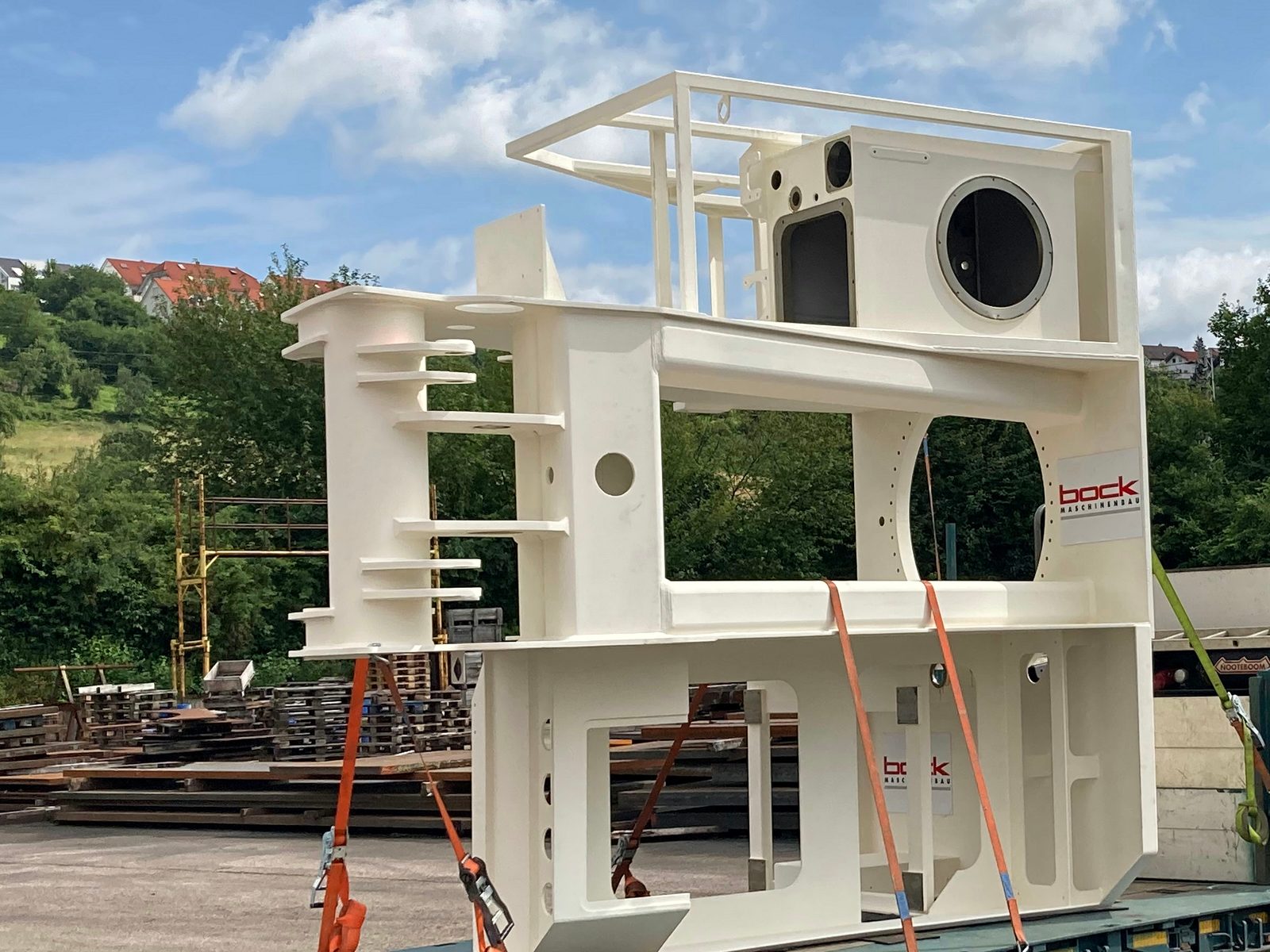

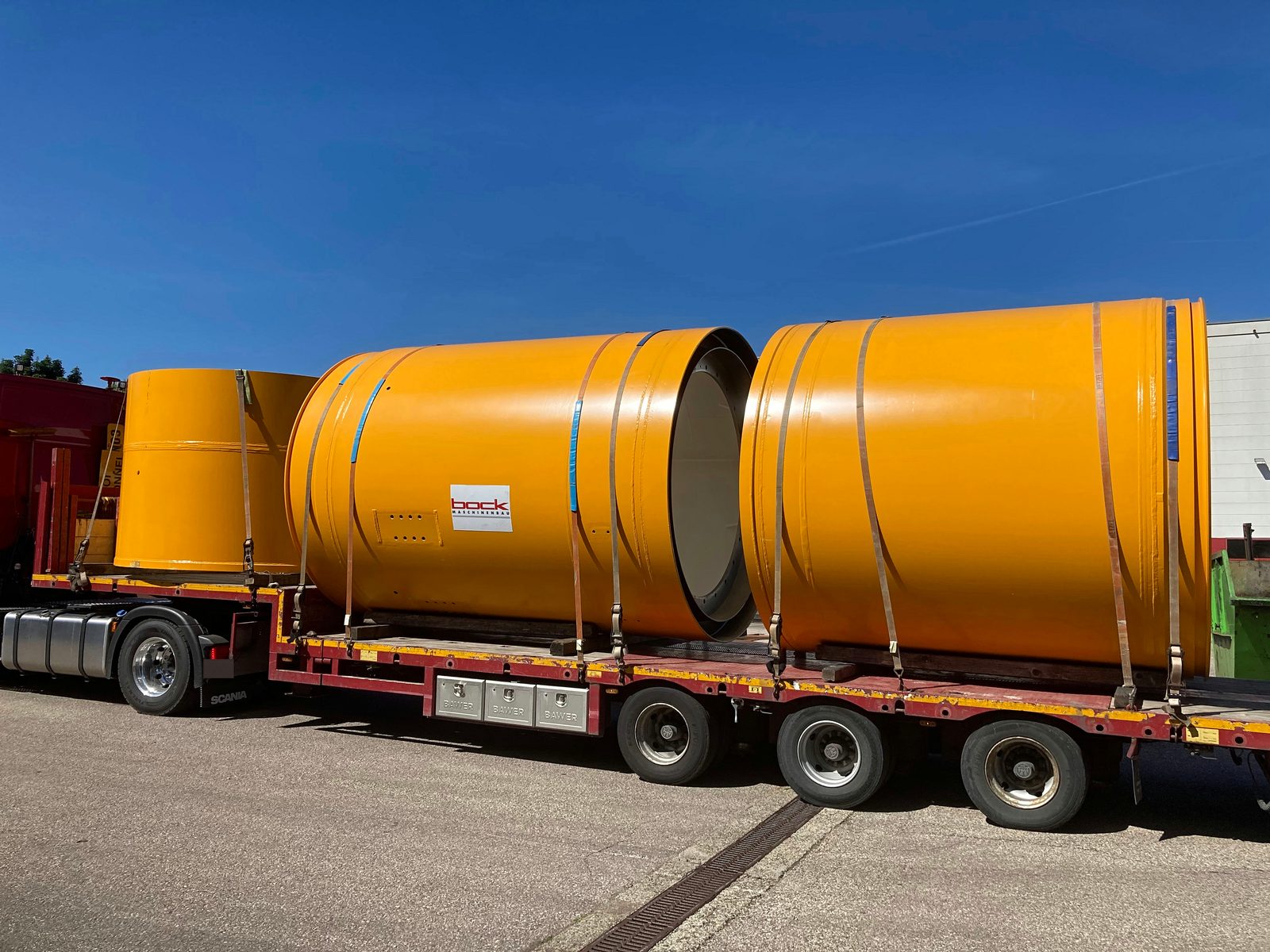

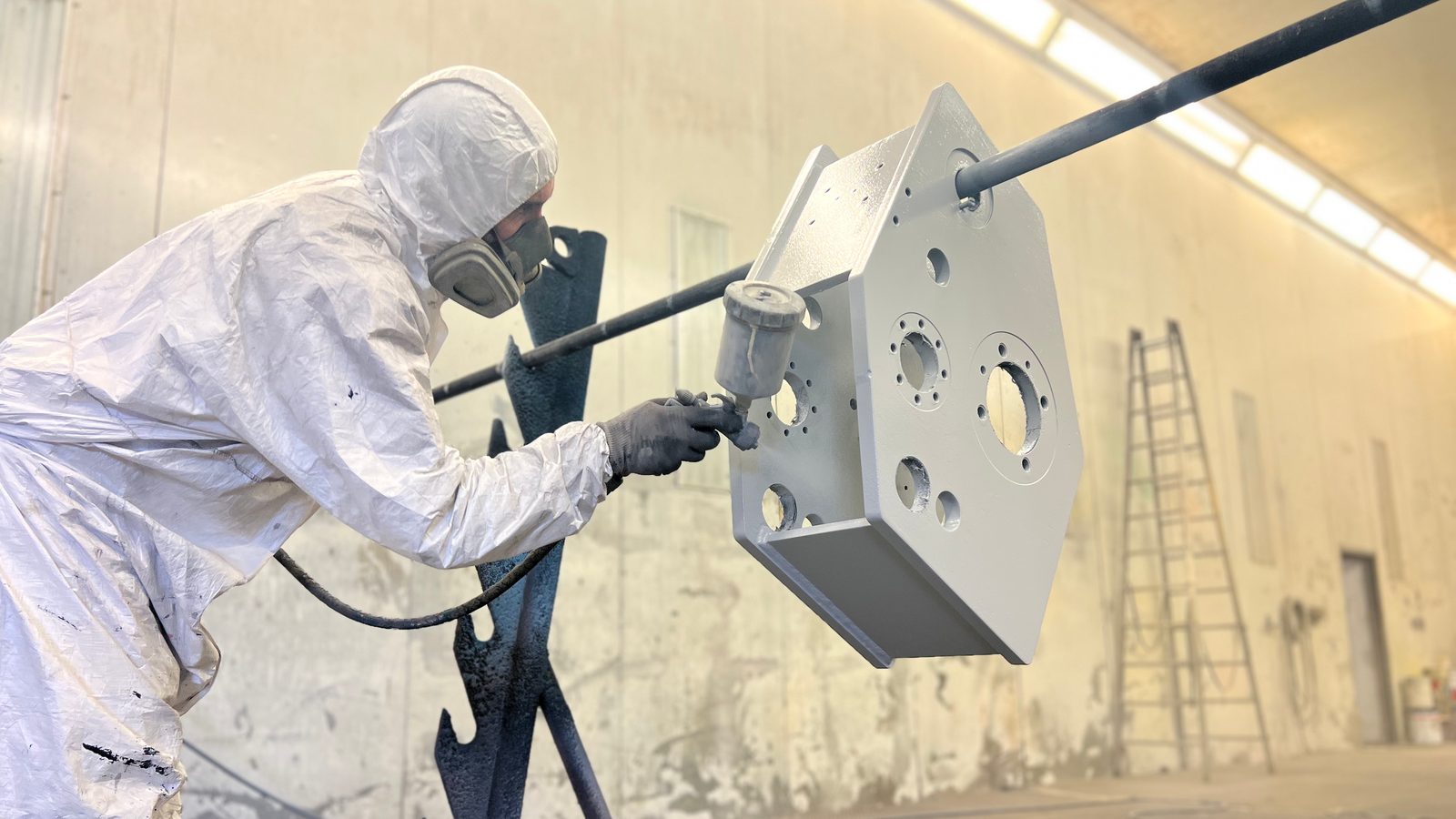

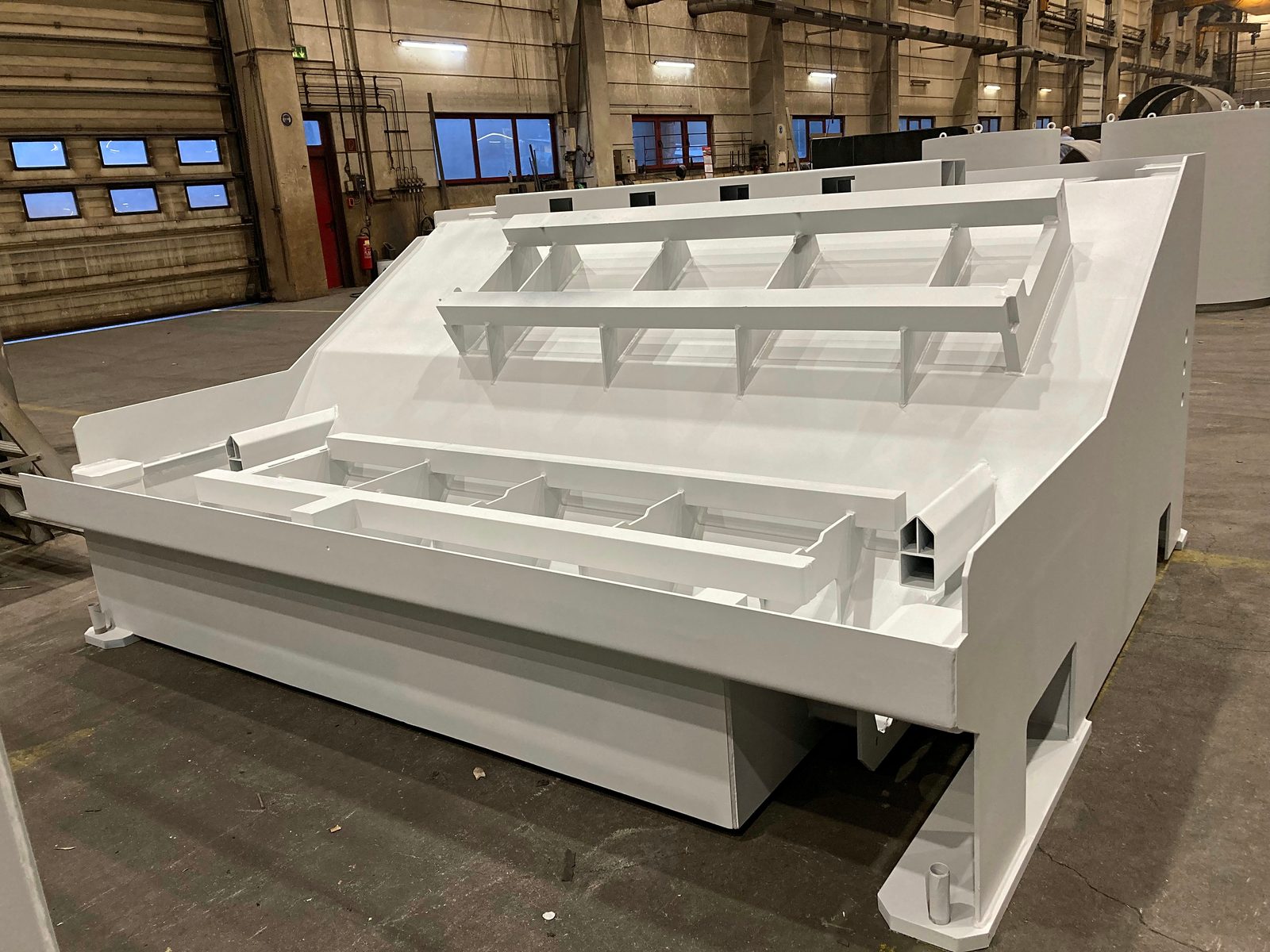

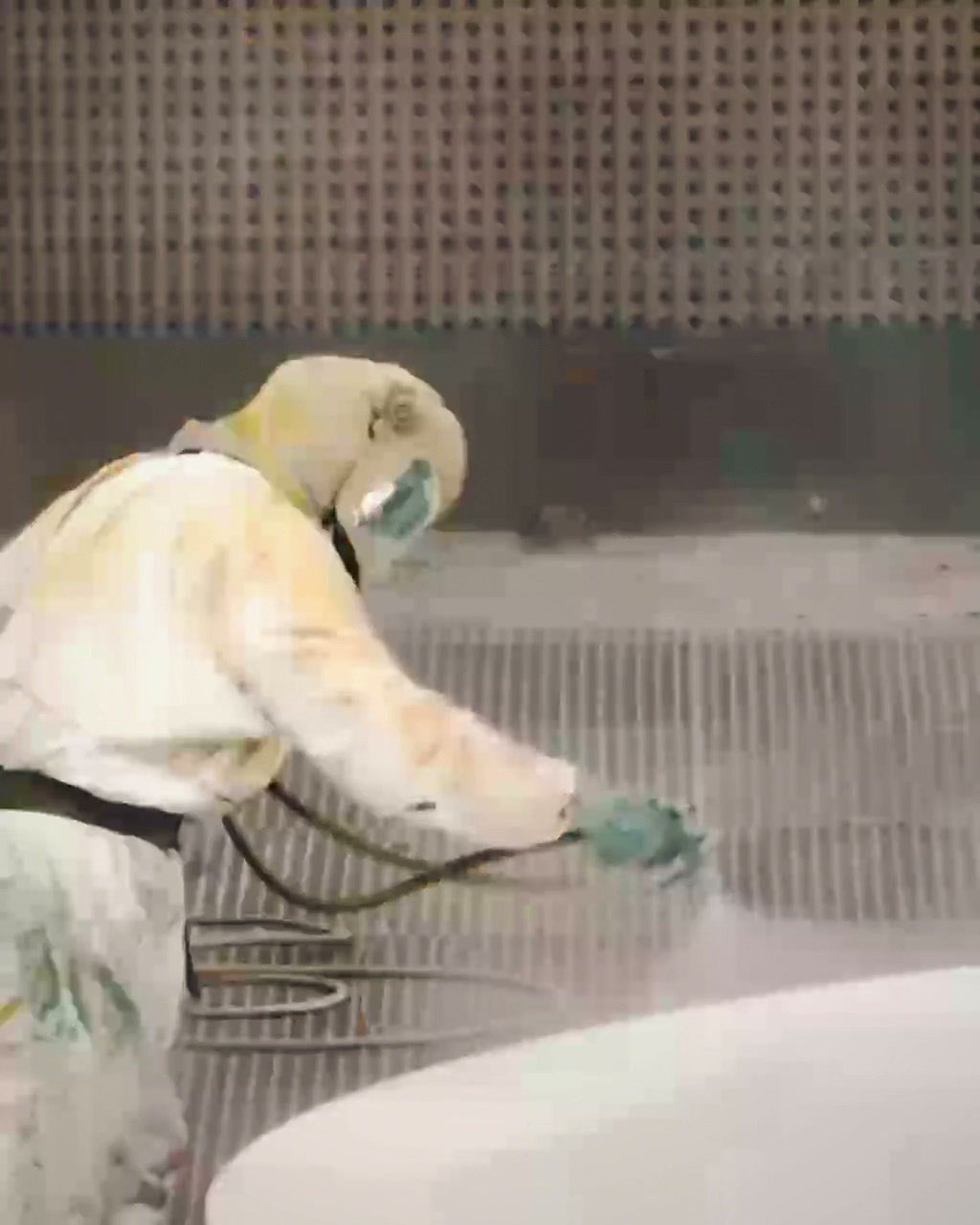

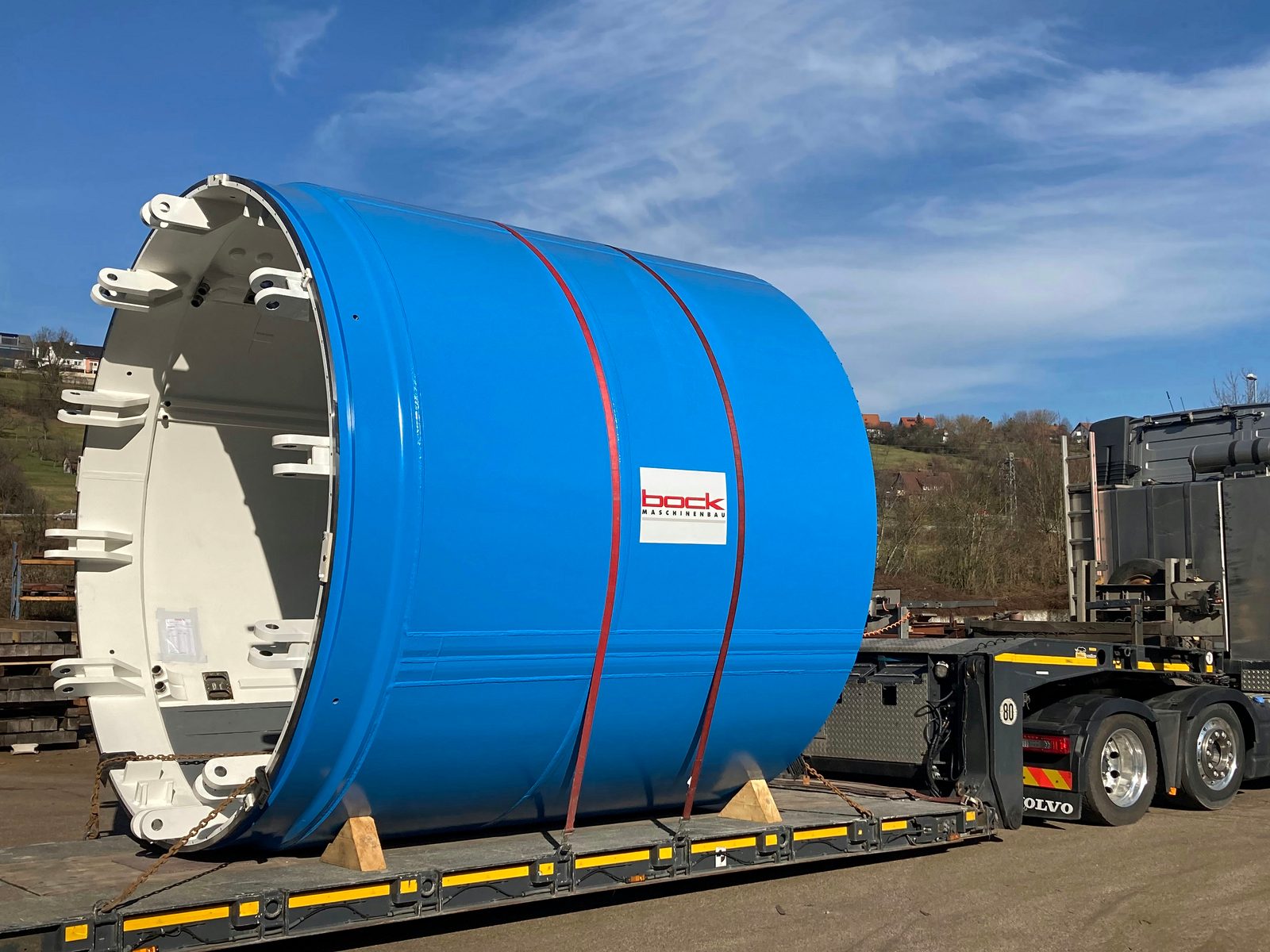

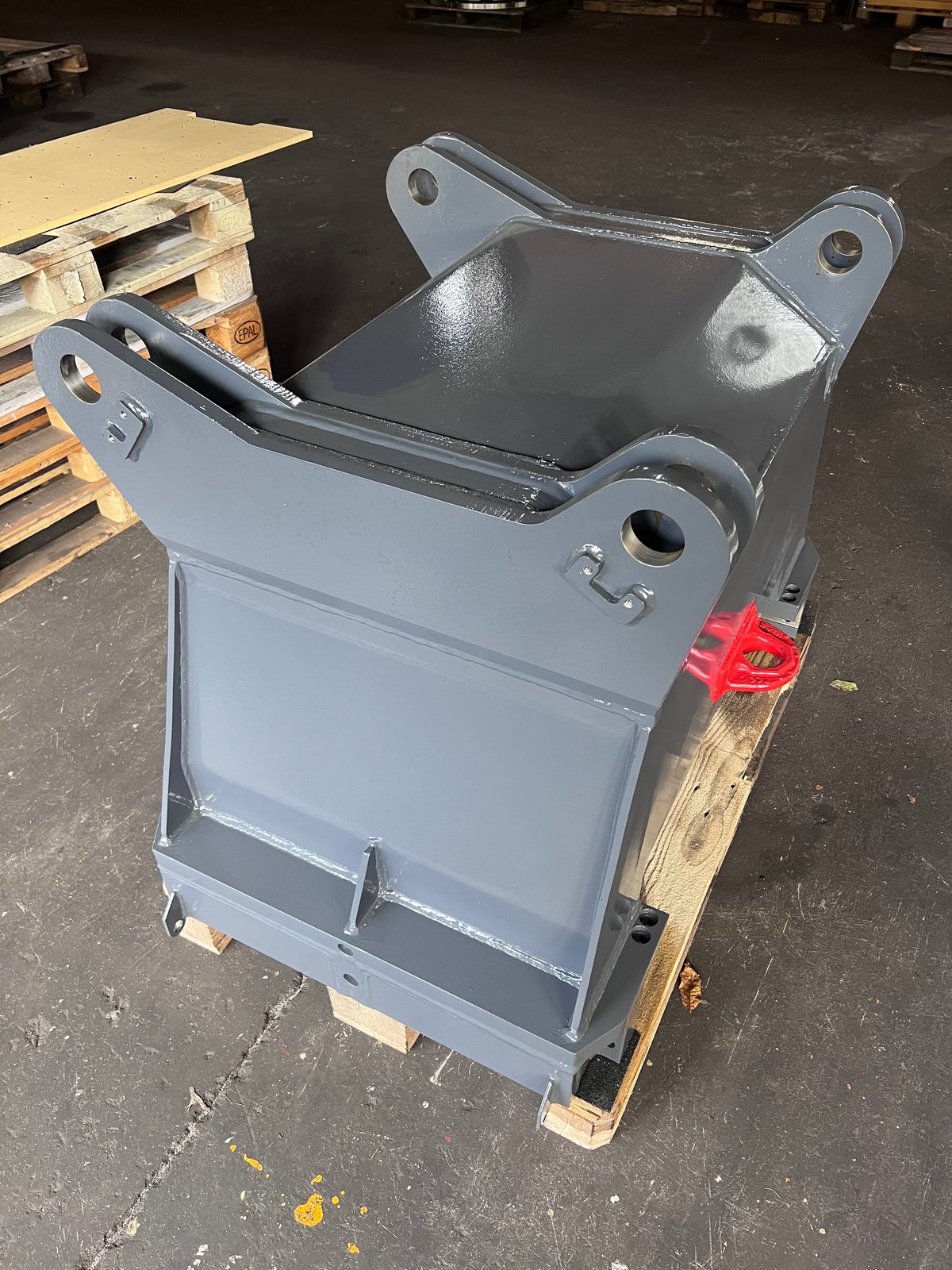

Οι βιομηχανικοί βαφείς μας εν ώρα εργασίας στον θάλαμο βαφής. Πραγματικά εξαρτήματα από το βαφείο μας στο Lorch – από τη συγκολλητή κατασκευή χοντρής λαμαρίνας στον μεγάλο θάλαμο, στα μακριά πλαίσια μηχανών και στους κατεργασμένους χαλύβδινους δακτυλίους, έως το πλήρως συναρμολογημένο συγκρότημα τυμπάνου.
Βιομηχανική βαφή – γιατί Bock
Η Bock Maschinenbau GmbH εκτελεί βιομηχανική βαφή στην έδρα στο Lorch ως μέρος μιας ολοκληρωμένης διεργασίας παραγωγής και αντιδιαβρωτικής προστασίας:
- Μέγεθος θαλάμου
- Θάλαμος βαφής 25 × 7 × 6 m για μεγάλα εξαρτήματα και μακριές συγκολλητές κατασκευές
- Βάρος εξαρτήματος
- Βαρέα εξαρτήματα έως 50 t – διαχείριση μέσω γερανοσυστήματος 2×25-t
- Αμμοβολή
- Αμμοβολή Sa 2,5 εντός της μονάδας – προετοιμασία επιφανείας χωρίς ενδιάμεση μεταφορά
- Πρότυπο
- Βιομηχανική βαφή κατά EN ISO 12944 – σύστημα επιστρώσεων και κατηγορία αντιδιαβρωτικής προστασίας κατ' απαίτηση
- Σύστημα διαχείρισης ποιότητας
- DIN EN ISO 9001:2015 και πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3
- Ενσωμάτωση
- Συγκόλληση, κάμψη με στράντζα, κατεργασία CNC, αμμοβολή και βαφή στην ίδια μονάδα
Κατασκευαστές εγκαταστάσεων, μηχανημάτων και οχημάτων από την περιοχή της Στουτγάρδης, από τη Βάδη-Βυρτεμβέργη και ολόκληρη την περιοχή DACH λαμβάνουν αμμοβολή και βαφή κατά EN ISO 12944 από ενιαία πηγή στο Lorch.
Συχνές ερωτήσεις για τη βιομηχανική βαφή
Μέχρι ποιο μέγεθος εξαρτήματος είναι δυνατή η βιομηχανική βαφή;
Ο θάλαμος βαφής για τη βιομηχανική βαφή στην Bock έχει ωφέλιμες εσωτερικές διαστάσεις 25 × 7 × 6 m και δέχεται βαριά εξαρτήματα έως 50 t. Τα εξαρτήματα τοποθετούνται και εισάγονται στον θάλαμο μέσω του συστήματος γερανών 2×25 t της αίθουσας παραγωγής.
Μέχρι ποια κατηγορία διαβρωτικότητας κατά EN ISO 12944 γίνεται η βαφή;
Η βιομηχανική βαφή γίνεται κατά EN ISO 12944 έως την κατηγορία διαβρωτικότητας C5 με υψηλή διάρκεια προστασίας (H). Το σύστημα στρώσεων και η κλάση αντιδιαβρωτικής προστασίας συμφωνούνται ανά έργο κατά σχέδιο, κανονιστικές απαιτήσεις και προδιαγραφές του πελάτη.
Σε ποια απόχρωση και ποιον βαθμό γυαλάδας γίνεται η βαφή;
Στην απόχρωση κατά RAL ή κατά προδιαγραφή του πελάτη και στον απαιτούμενο βαθμό γυαλάδας, από ματ και χαμηλής αντανάκλασης έως γυαλιστερό. Εάν ο πελάτης ορίζει κατασκευαστή χρωμάτων, βάφουμε με τα υλικά επίστρωσης του συγκεκριμένου κατασκευαστή. Για πατήματα και επιφάνειες φόρτωσης είναι επίσης δυνατές αντιολισθητικές επιστρώσεις με τραχιά επιφάνεια.
Γίνεται και ψευδαργύρωση με ψεκασμό φλόγας;
Ναι, στη δική μας μονάδα. Ο ψευδάργυρος ψεκάζεται πάνω στην προηγουμένως αμμοβολημένη επιφάνεια, ενώ το εξάρτημα θερμαίνεται μόνο ελαφρά. Η μέθοδος ενδείκνυται για εξαρτήματα που θα παραμορφώνονταν στο λουτρό ψευδαργύρου ή είναι πολύ μεγάλα γι' αυτό.
Πώς προετοιμάζονται τα χαλύβδινα εξαρτήματα πριν από τη βιομηχανική βαφή;
Με αμμοβολή έως Sa 2,5 κατά ISO 8501-1 σε μεγάλο θάλαμο αμμοβολής στο ίδιο εργοστάσιο· αυτή είναι η συνήθης προετοιμασία επιφάνειας για συστήματα στρώσεων αντιδιαβρωτικής προστασίας κατά EN ISO 12944. Η βαφή γίνεται αμέσως μετά την αμμοβολή.
Ποια υλικά και εξαρτήματα βάφονται βιομηχανικά;
Βάφονται κατασκευαστικός χάλυβας (S235, S355), λεπτόκοκκος δομικός χάλυβας και δομικός χάλυβας υψηλής αντοχής, Hardox μετά από αμμοβολή και αστάρωμα, καθώς και εξαρτήματα μηχανών, περιβλήματα και χυτά εξαρτήματα, δοχεία και ειδικές κατασκευές μεγάλου μεγέθους. Άλλα υλικά και τύποι εξαρτημάτων βάφονται κατόπιν συμφωνίας.
Πώς τεκμηριώνονται η δομή των στρώσεων και ο βαθμός προετοιμασίας;
Η δομή των στρώσεων, ο βαθμός προετοιμασίας και οι απαιτήσεις επίστρωσης ορίζονται κατά σχέδιο, κανονιστικές απαιτήσεις και προδιαγραφές του πελάτη και τεκμηριώνονται στο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015. Για εξαρτήματα από συγκολλητά συγκροτήματα κατά DIN EN 1090-2 EXC3 η βαφή μπορεί να ενταχθεί στο πλαίσιο ποιότητας της κατασκευής συγκολλήσεων· οι απαιτήσεις ελέγχου και τεκμηρίωσης ορίζονται ανά έργο.
Πού εκτελείται η βιομηχανική βαφή;
Στην εγκατάσταση στο Lorch, στο ίδιο εργοστάσιο με την αμμοβολή, τη συγκόλληση, τη στράντζα και την κατεργασία CNC. Έτσι η αμμοβολή και η βαφή κατά EN ISO 12944 γίνονται χωρίς μεταφορά μεταξύ δύο επιχειρήσεων.
