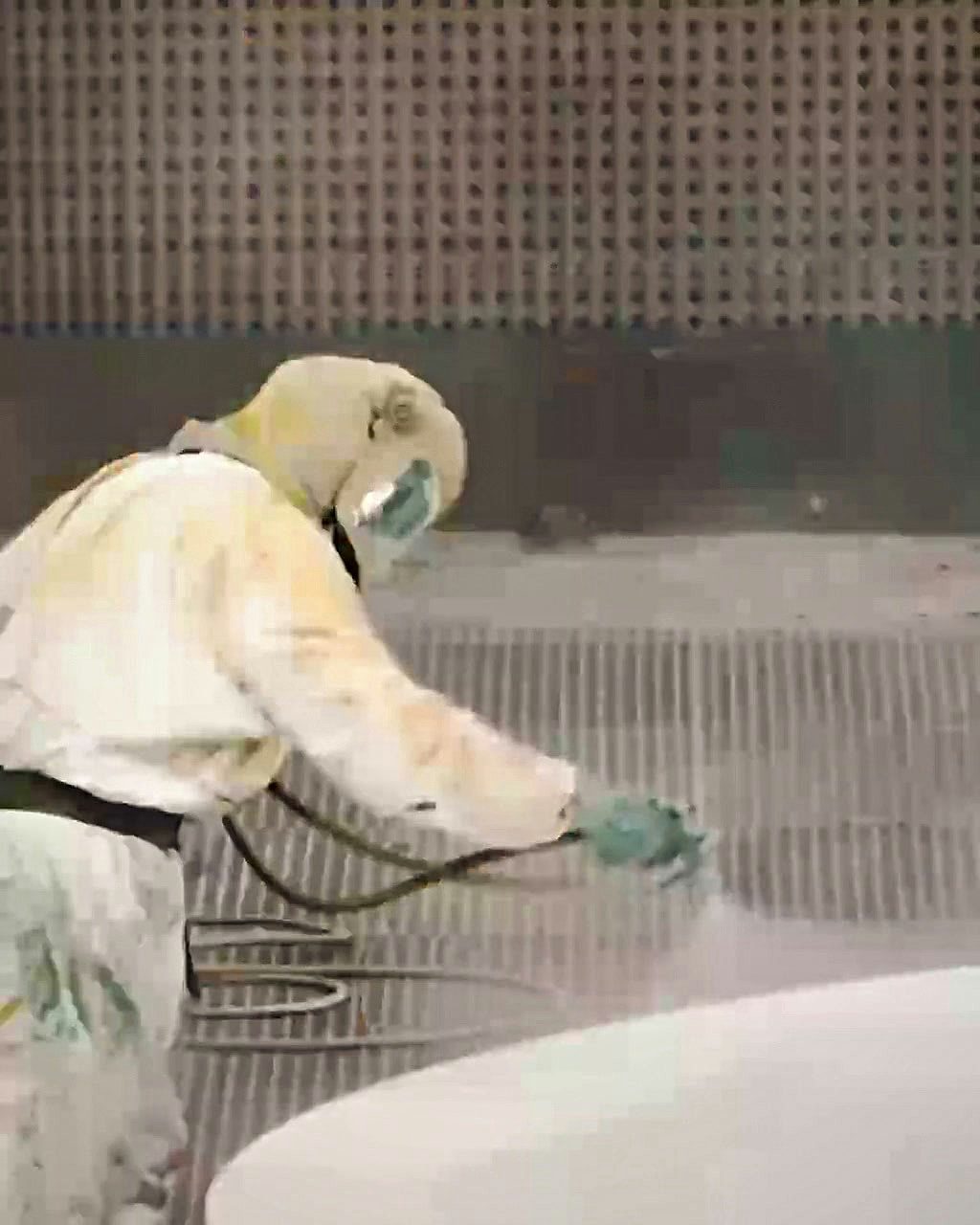

Lyerje industriale sipas EN ISO 12944 – kabinë 25 × 7 × 6 m
Veshje e qëndrueshme e komponentëve të mëdhenj dhe e pjesëve të rënda deri në 50 t – lyerje industriale sipas EN ISO 12944 në kabinë 25 × 7 × 6 m, pastrim dhe lyerje nga një dorë e vetme në Lorch — Ostalbkreis, rajoni i Stuttgartit, Gjermania jugore.
Kabinë lyerjeje 25 × 7 × 6 m
Për komponentë të mëdhenj dhe konstruksione të gjata të salduara në një vendosje të vetme.
Pjesë të rënda deri në 50 t
Trajtim përmes sistemit të vinçave 2×25-t drejtpërdrejt nga punishtja e saldimit dhe përpunimi CNC.
Mbrojtje nga korrozioni sipas EN ISO 12944
Sistemi i shtresave dhe kategoria e korrozivitetit sipas kërkesës – deri në C5 me kohëzgjatje të lartë mbrojtjeje (H).
Pastrim me rërë Sa 2,5 brenda shtëpisë
Përgatitje e sipërfaqes pa transport të ndërmjetëm – kohë kalimi të shkurtra.
Plotësisht i integruar
Saldimi, palosja, përpunimi CNC, pastrimi dhe lyerja në të njëjtin uzinë.
ISO 9001 & EXC3
Menaxhim cilësie sipas ISO 9001:2015, ndërmarrje e certifikuar e specializuar për saldim sipas DIN EN 1090-2 EXC3.
Lyerja industriale te Bock – mbrojtje nga korrozioni për pjesë të rënda dhe komponentë të mëdhenj
Lyerja industriale shërben për mbrojtjen e qëndrueshme nga korrozioni të komponentëve prej çeliku dhe të konstruksioneve të salduara. Lyerja kryhet sipas EN ISO 12944 – një standard ndërkombëtar që përcakton klasat e mbrojtjes nga korrozioni, sistemet e shtresave dhe kërkesat për përgatitjen e sipërfaqes e për materialet e veshjes.
Te Bock lyerja kryhet në një kabinë të madhe, e cila mund të pranojë edhe konstruksione të salduara në format të madh, pjesë makinerish, enë dhe komponentë special. Pastrimi me rërë si përgatitje e sipërfaqes është në dispozicion në të njëjtin uzinë – kalimi dhe trajtimi kryhen përmes sistemit të vetë të vinçave.
Lyerja është e integruar në sistemin e certifikuar të menaxhimit të cilësisë sipas DIN EN ISO 9001:2015. Struktura e shtresave, kërkesat për përgatitjen e bazës ngjitëse dhe detyrimet e dokumentimit merren vesh sipas projektit në bazë të vizatimit, specifikimeve normative dhe specifikimeve të klientit.
Rrjedha e lyerjes industriale – nga përgatitja e sipërfaqes deri te matja e trashësisë së shtresës
Një lyerje industriale te Bock zhvillohet në gjashtë hapa: marrja në dorëzim dhe mbulimi, pastrimi me rërë deri në Sa 2,5, pastrimi dhe astarimi, shtresa e ndërmjetme dhe shtresa përfundimtare, matja e trashësisë së shtresës dhe ngarkimi.
-
Marrja në dorëzim dhe mbulimi
Komponenti vjen përmes sistemit të vinçave drejtpërdrejt nga punishtja e saldimit ose përpunimi CNC. Sipërfaqet e montimit, vrimat dhe filetat që duhet të mbeten të palyera mbulohen.
-
Pastrimi me rërë deri në Sa 2,5
Në kabinën e madhe të pastrimit sipërfaqja pastrohet me kokrra çeliku ose korund deri në shkallën e pastërtisë Sa 2,5 sipas ISO 8501-1. Pas kësaj, shtresa e oksidit, ndryshku dhe veshjet e vjetra janë hequr.
-
Pastrimi dhe astarimi
Menjëherë para lyerjes sipërfaqja pastrohet me hollues. Si shtresë e parë e sistemit të veshjes vjen astari.
-
Shtresa e ndërmjetme dhe përfundimtare
Shtresa e ndërmjetme dhe shtresa përfundimtare ndërtojnë sistemin e shtresave sipas EN ISO 12944 – në tonin e ngjyrës sipas RAL ose specifikimit të klientit dhe në shkallën e kërkuar të shkëlqimit. Çdo shtresë thahet para se të vijë e radhës.
-
Matja e trashësisë së shtresës
Trashësia e shtresës së thatë matet. Me kërkesë e protokollojmë së bashku me shkallën e përgatitjes dhe strukturën e shtresave për dokumentacionin e dorëzimit.
-
Ngarkimi
Mbulesat hiqen, komponenti i lyer ngarkohet dhe sigurohet për transport.

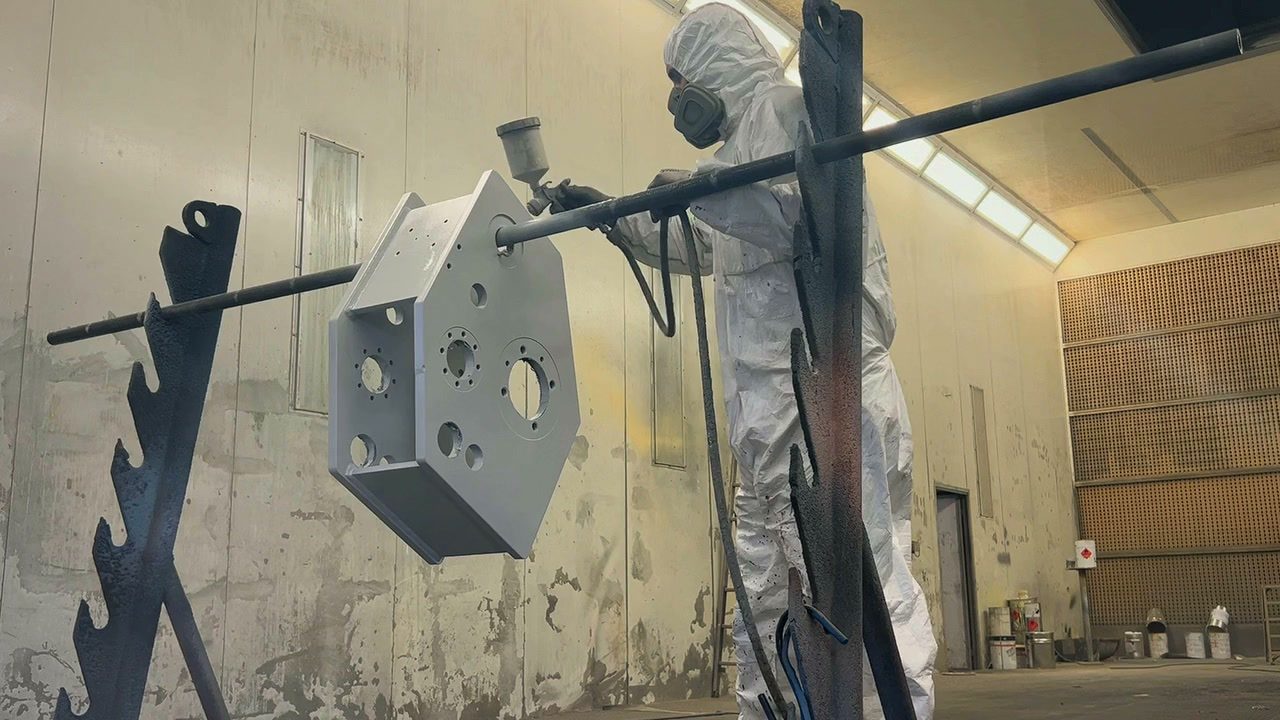

Lyerje e lëngshme
Lyerje e lëngshme e nënmontimeve të salduara dhe komponentëve të mëdhenj

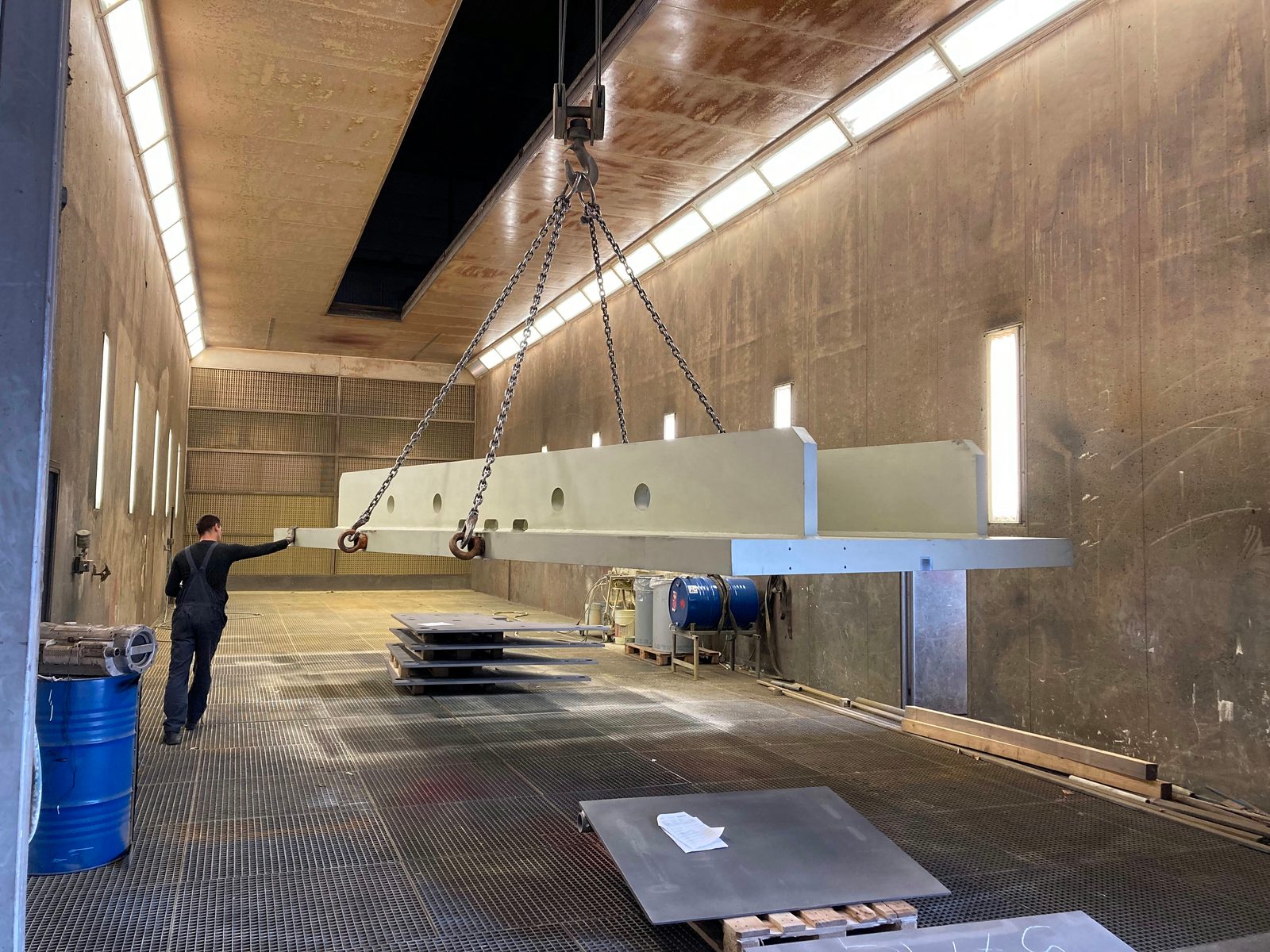

Me vinç në kabinë
Sistemi i vinçave 2×25-t sjell pjesë të rënda deri në 50 t drejtpërdrejt nga punishtja e saldimit dhe përpunimi CNC në kabinën e lyerjes.
Sistem shtresash sipas EN ISO 12944
Struktura e shtresave dhe kategoria e korrozivitetit përcaktohen sipas vizatimit dhe specifikimit të klientit – deri në C5 me kohëzgjatje të lartë mbrojtjeje (H).
Pastruar me rërë dhe lyer në të njëjtën uzinë
Pastrimi me rërë deri në Sa 2,5 i paraprin drejtpërdrejt lyerjes – pa transport të ndërmjetëm te palë të treta.

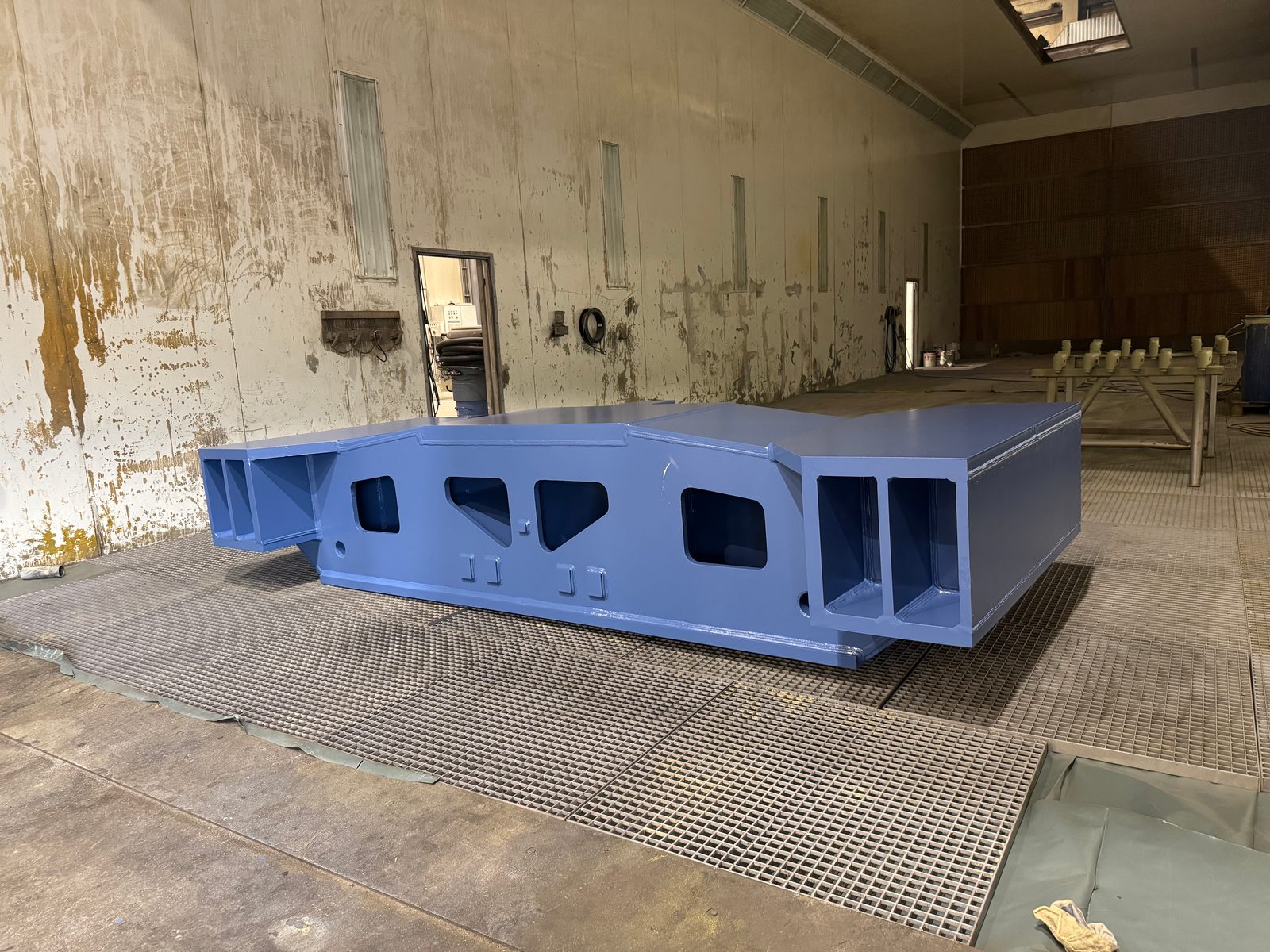

Kabinë lyerjeje 25 × 7 × 6 m – për pjesë të mëdha dhe të rënda deri në 50 t
Kabina e lyerjes te Bock ka një përmasë të përdorshme të brendshme prej 25 × 7 × 6 m. Këto përmasa mundësojnë pranimin e komponentëve të mëdhenj, të konstruksioneve të gjata të salduara dhe të elementeve të makinerive në format të madh, për të cilat kabinat standarde të lyerjes nuk janë projektuar.
Përmes sistemit të vinçave 2×25-t të hallës së prodhimit, pjesët e rënda deri në 50 t mund të pozicionohen me siguri dhe të futen në kabinë. Kjo i eliminon proceset e veçanta të transportit dhe e shkurton kohën e kalimit midis saldimit, pastrimit dhe lyerjes.
Të dhënat e makinerisë
| Parametri | — |
|---|---|
| Gjatësia e kabinës | 25 m |
| Gjerësia e kabinës | 7 m |
| Lartësia e kabinës | 6 m |
Pastrim me rërë Sa 2,5 – përgatitje e sipërfaqes në të njëjtin uzinë
Një lyerje me ngjitje të qëndrueshme kërkon një përgatitje të përcaktuar të sipërfaqes. Te Bock pastrimi me rërë deri në Sa 2,5 është në dispozicion drejtpërdrejt brenda shtëpisë në një kabinë të madhe pastrimi.
Sa 2,5 është shkalla e pastërtisë që kërkohet sipas EN ISO 12944 si bazë për shumicën e sistemeve të shtresave të mbrojtjes nga korrozioni. Përmes integrimit hapësinor të kabinës së pastrimit dhe të kabinës së lyerjes në të njëjtin uzinë, transportet e ndërmjetme bien – komponentët lyhen menjëherë pas pastrimit.
Kabina e pastrimit ka të njëjtat përmasa të mëdha si kabina e lyerjes dhe është projektuar për pjesë të rënda deri në 50 t.
Zinkim me spërkatje me flakë në uzinën tonë
Gjatë zinkimit me spërkatje me flakë, zinku shkrihet në një flakë dhe spërkatet mbi sipërfaqen e çelikut të pastruar me rërë. Shtresa e zinkut e mbron çelikun në mënyrë katodike – si zinkimi në të nxehtë, por pa banjë zinku.
Komponenti nxehet vetëm pak gjatë këtij procesi. Prandaj procedura është e përshtatshme për konstruksione të salduara që do të deformoheshin në banjën e zinkut, për komponentë që janë shumë të mëdhenj për një banjë zinku dhe për riparimin e sipërfaqeve të zinkuara pas saldimit.
Sipërfaqja përgatitet në kabinën tonë të pastrimit; transporti drejt një ndërmarrjeje të jashtme zinkimi nuk nevojitet.
Me kërkesë, shtresa e zinkut lyhet me astar dhe me shtresë përfundimtare në të njëjtën uzinë. Ky sistem dupleks nga spërkatja e zinkut dhe veshja realizohet pa transport mes zinkuesit dhe bojaxhiut.
Materiale dhe lloje komponentësh të përshtatshëm
Lyerja te Bock përshtatet për një paletë të gjerë komponentësh prej çeliku dhe materialesh:
- Çelik konstruksioni (S235, S355) – nënmontime dhe konstruksione të salduara
- Çelik strukturor me kokërr të imët dhe çelik strukturor me qëndrueshmëri të lartë – struktura mbajtëse dhe pjesë speciale
- Hardox – komponentë rezistentë ndaj konsumit pas pastrimit me rërë dhe bazimit
- Komponentë makinerish, karkasa dhe pjesë të derdhura, enë dhe konstruksione speciale në format të madh
- Materiale dhe lloje të tjera komponentësh sipas marrëveshjes
Sistemi i lyerjes, struktura e shtresave dhe kërkesat për bazën ngjitëse e për klasën e mbrojtjes nga korrozioni përcaktohen sipas projektit në bazë të EN ISO 12944 dhe të specifikimeve të klientit.
Toni i ngjyrës, shkalla e shkëlqimit dhe struktura e shtresave sipas specifikimit
Ngjyrosjen dhe strukturën e shtresave i marrim nga vizatimi dhe nga specifikimi i veshjes. Ndër të tjera lyejmë:
- Toni i ngjyrës sipas RAL ose sipas specifikimit të ngjyrës nga klienti
- Shkalla e shkëlqimit nga e mat dhe me reflektim të ulët deri në të shkëlqyer
- Strukturë shtresash me astar, shtresë të ndërmjetme dhe shtresë përfundimtare
- Materiale veshjeje të prodhuesit të bojës të përcaktuar nga klienti
- Veshje kundër rrëshqitjes me sipërfaqe të ashpër për sipërfaqe shkeljeje, platforma dhe sipërfaqe ngarkimi
Nëse nuk është përcaktuar prodhuesi i bojës, zgjedhim sistemin e veshjes në përputhje me kategorinë e korrozivitetit dhe kushtet e përdorimit.
Sistemi i menaxhimit të cilësisë dhe dokumentimi sipas DIN EN ISO 9001:2015
Prodhimi i lyerjes te Bock është i integruar në sistemin e certifikuar të menaxhimit të cilësisë sipas DIN EN ISO 9001:2015. Struktura e shtresave, shkalla e përgatitjes dhe kërkesat e veshjes përcaktohen dhe dokumentohen sipas vizatimit, specifikimeve normative dhe specifikimeve të klientit.
EN ISO 12944 përcakton kërkesat për mbrojtjen nga korrozioni të veprave prej çeliku përmes sistemeve të veshjes – përfshirë kategoritë e korrozivitetit, trashësitë e shtresave, shkallët e përgatitjes dhe kohëzgjatjet e pritura të mbrojtjes. Klasa konkrete e mbrojtjes nga korrozioni dhe sistemi i shtresave merren vesh sipas kërkesave të projektit.
Për komponentët që prodhohen si pjesë e nënmontimeve të certifikuara të salduara sipas DIN EN 1090-2 EXC3, lyerja mund të integrohet në kornizën më të gjerë të cilësisë të prodhimit të saldimit. Kërkesat e testimit dhe të dokumentimit përcaktohen sipas projektit.
Rrjedhë e integruar procesi – nga pjesa e papërpunuar te komponenti gati i lyer
Lyerja te Bock nuk është një hap i izoluar, por pjesë e një rrjedhe të integruar prodhimi. Proceset e mëposhtme paraprijëse mund të kombinohen në të njëjtin uzinë:
- Saldim dhe bashkim
- Nënmontime të salduara dhe konstruksione të rënda të salduara sipas DIN EN 1090-2 EXC3 – të pastrueshme dhe të lyeshme menjëherë më pas.
- Palosje
- Pjesët e palosura dhe të përkulura nga çeliku dhe Hardox mund të pastrohen dhe të lyhen drejtpërdrejt pas palosjes.
- Përpunim CNC i pjesëve të mëdha
- Pjesët e mëdha të përpunuara me CNC deri në 50 t mund të kalojnë drejtpërdrejt në kabinën e pastrimit pas përpunimit.
- Pastrim me rërë Sa 2,5
- Pastrim me rërë brenda shtëpisë si hap i drejtpërdrejtë përgatitor – pa transporte të ndërmjetme, kohë kalimi të shkurtra.
Kështu komponentët mund jo vetëm të lyhen, por edhe të saldohen, të formohen, të përpunohen me heqje ashkle dhe të pastrohen – sipas kërkesës së projektit brenda të njëjtit uzinë.
Zbatime tipike për lyerjen industriale
Lyerja industriale te Bock përdoret atje ku kërkohet mbrojtje e qëndrueshme nga korrozioni në komponentë çeliku në format të madh ose të rëndë:
- Konstruksione të salduara dhe nënmontime të salduara sipas DIN EN 1090-2 EXC3
- Komponentë makinerish, skelete makinerish dhe karkasa makinerish
- Enë, aparate dhe konstruksione speciale cilindrike
- Pjesë të rënda, kundërpesha dhe komponentë të mëdhenj për ndërtim vinçash, impiantesh, makinerish ndërtimi dhe automjetesh speciale
- Nënmontime të prodhuara plotësisht para montimit përfundimtar
Lyerja industriale është në dispozicion si hap përfundimtar prodhimi për nënmontime të plota – edhe për kundërpesha dhe komponentë të tjerë të rëndë të makinerive të ndërtimit si dhe për komponentë që janë salduar, përpunuar me CNC dhe pastruar në të njëjtin uzinë.

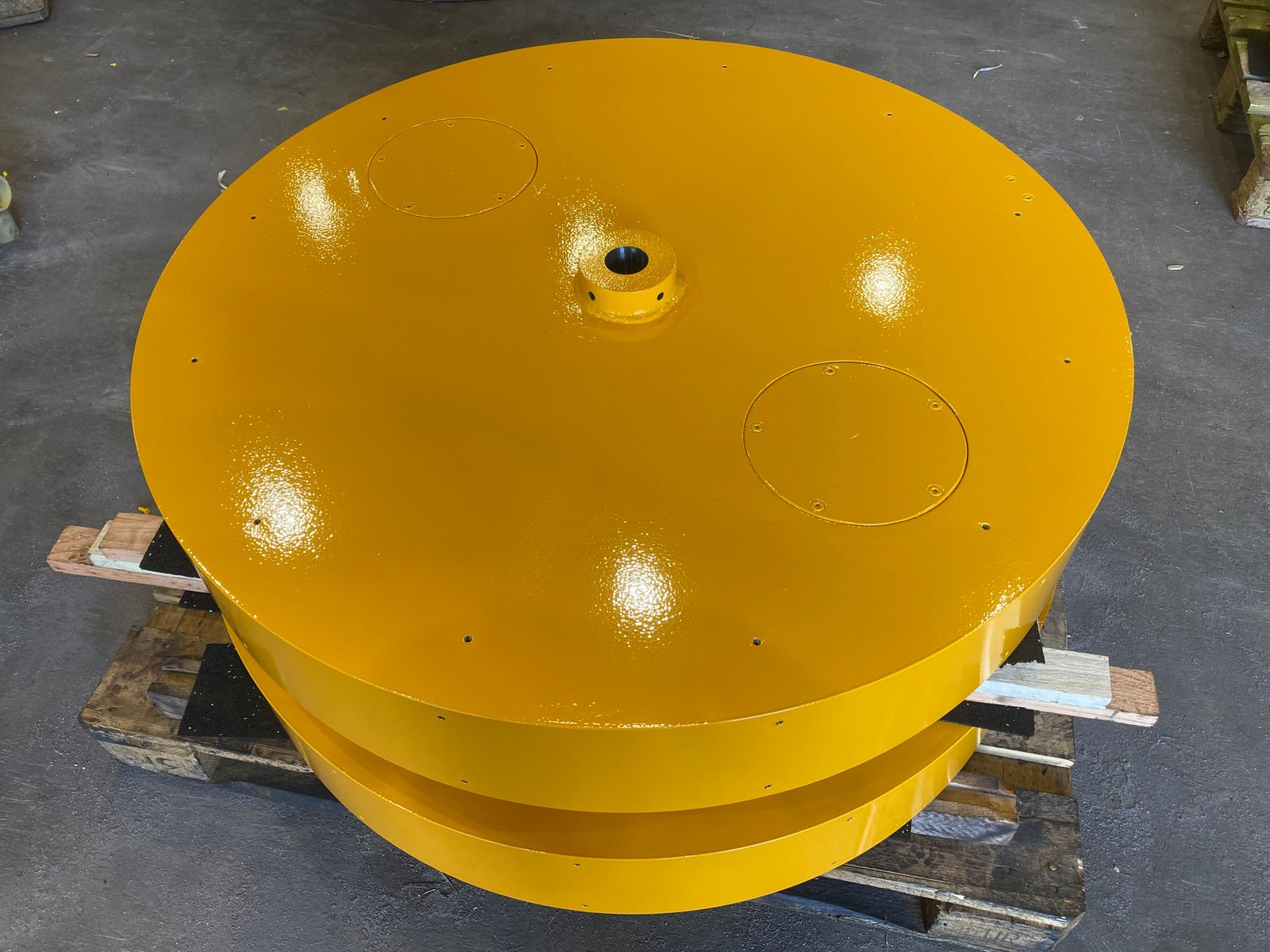

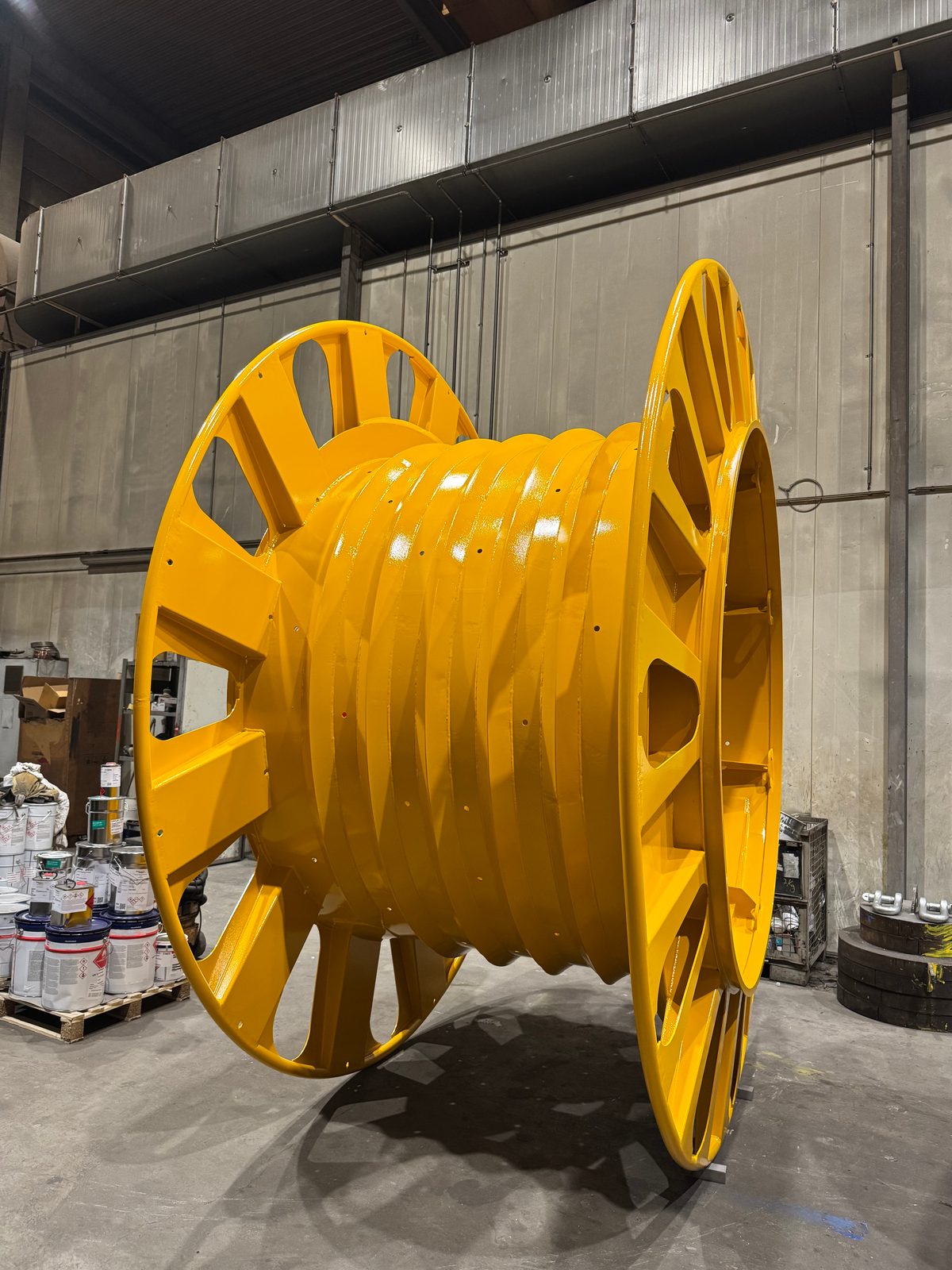

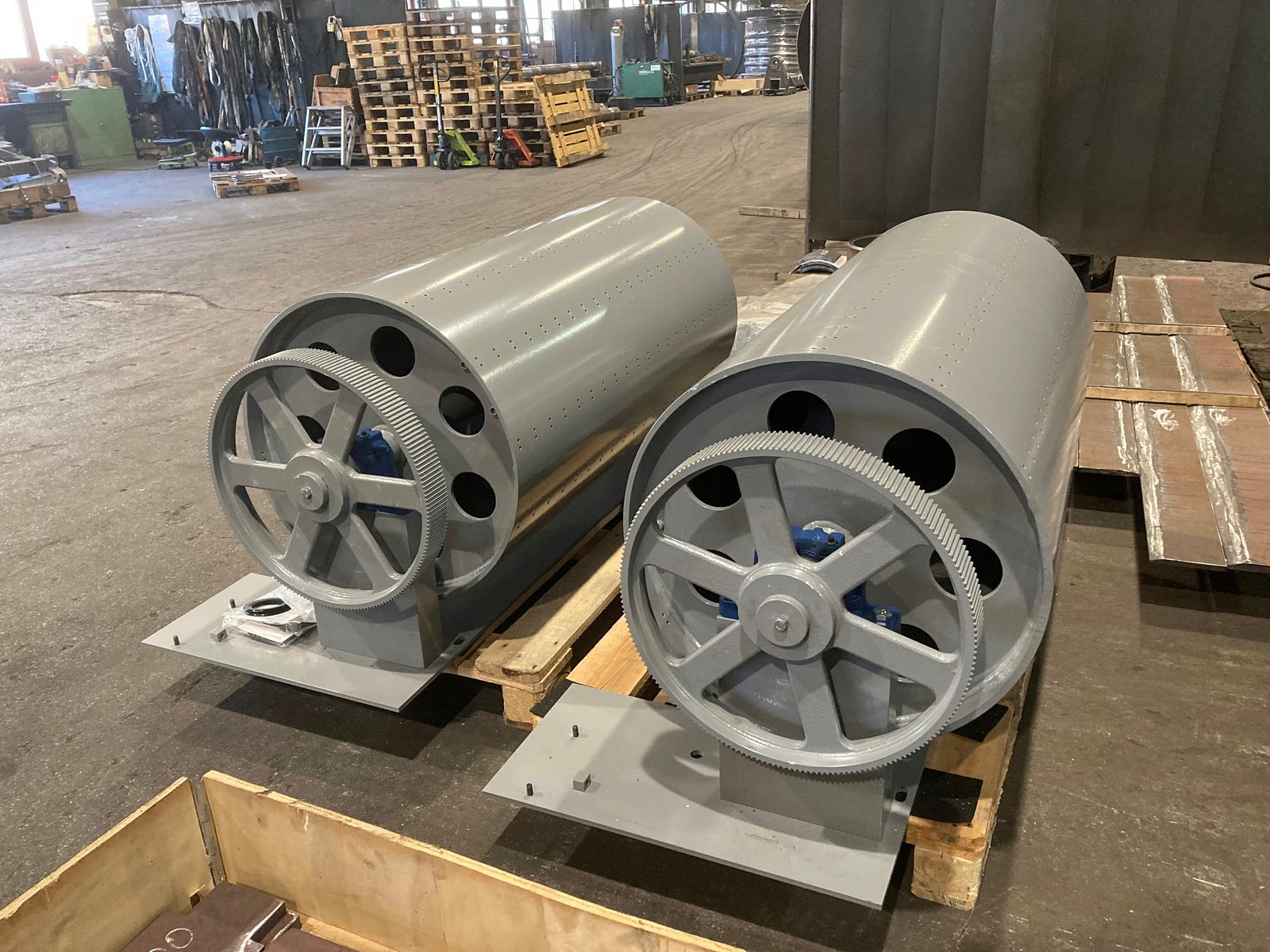

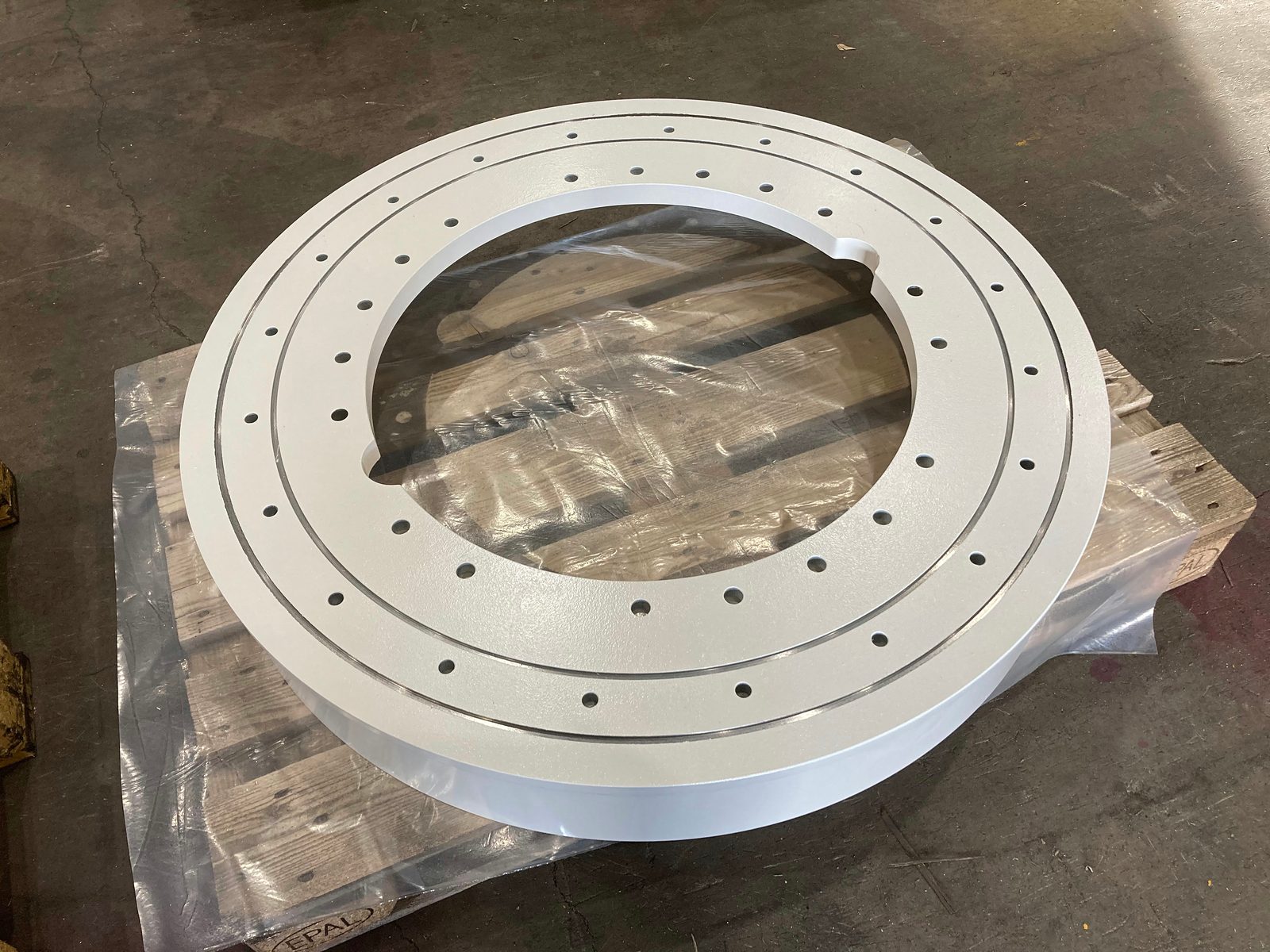

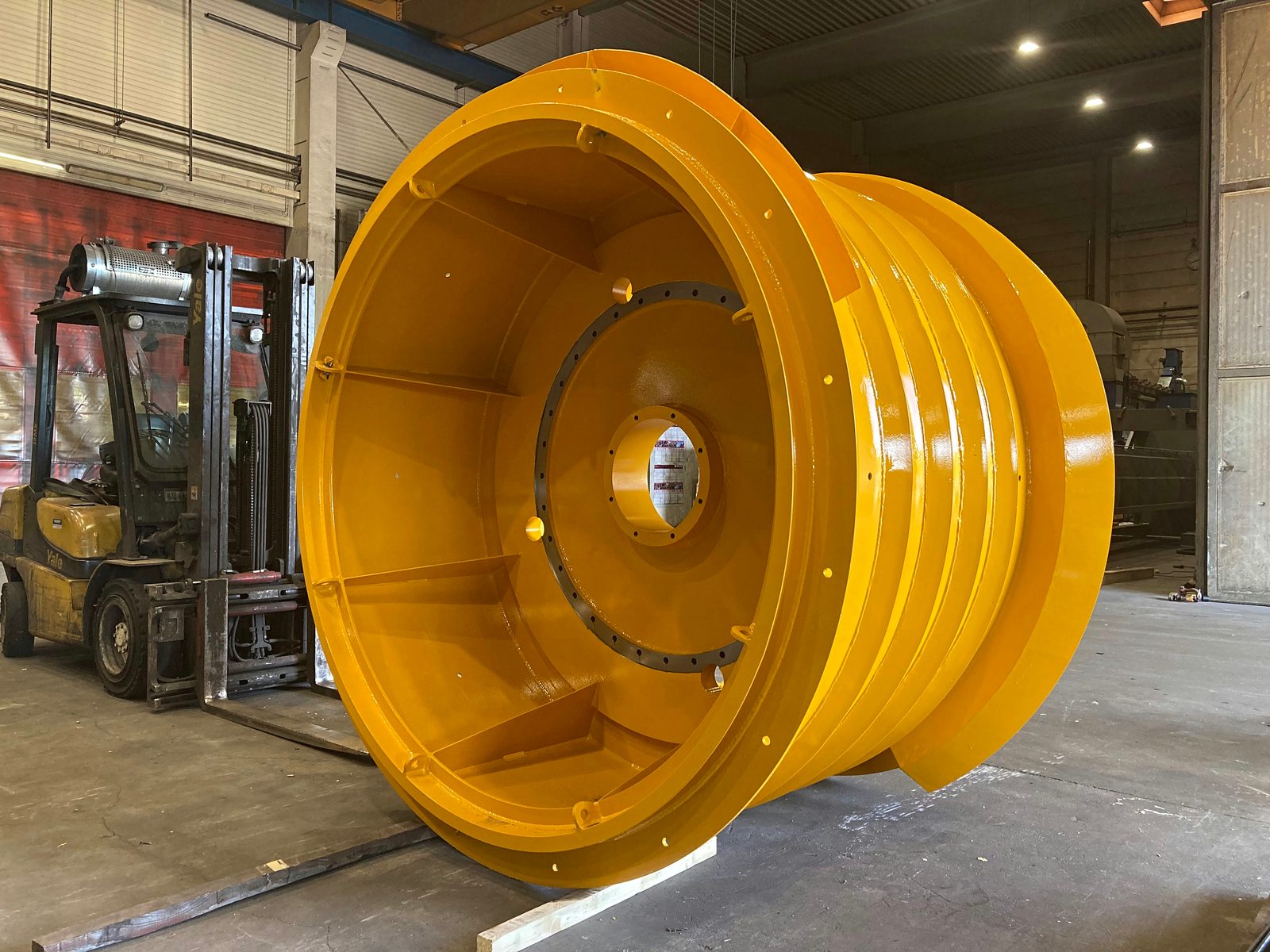

Pamje nga lyerja industriale

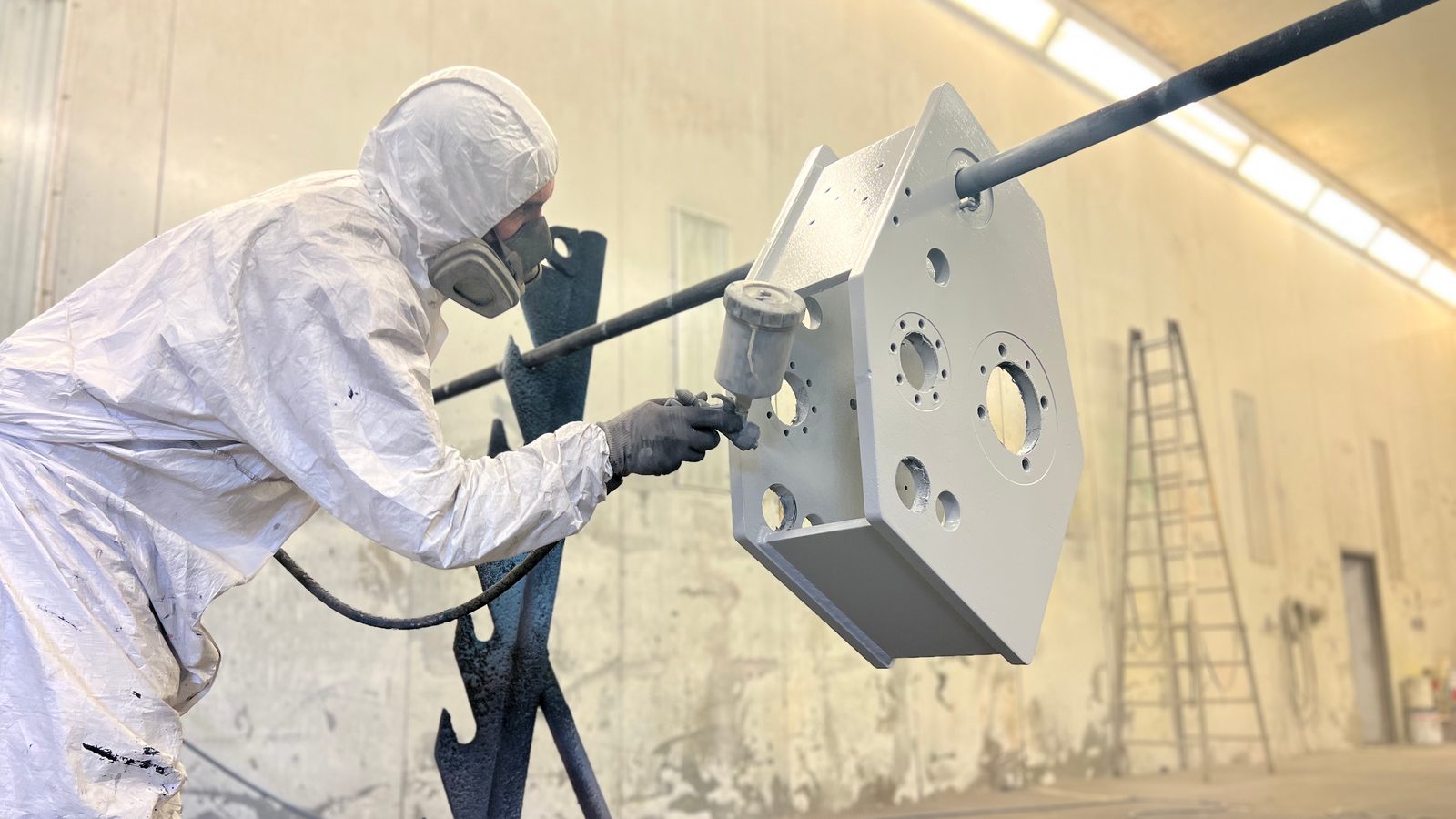

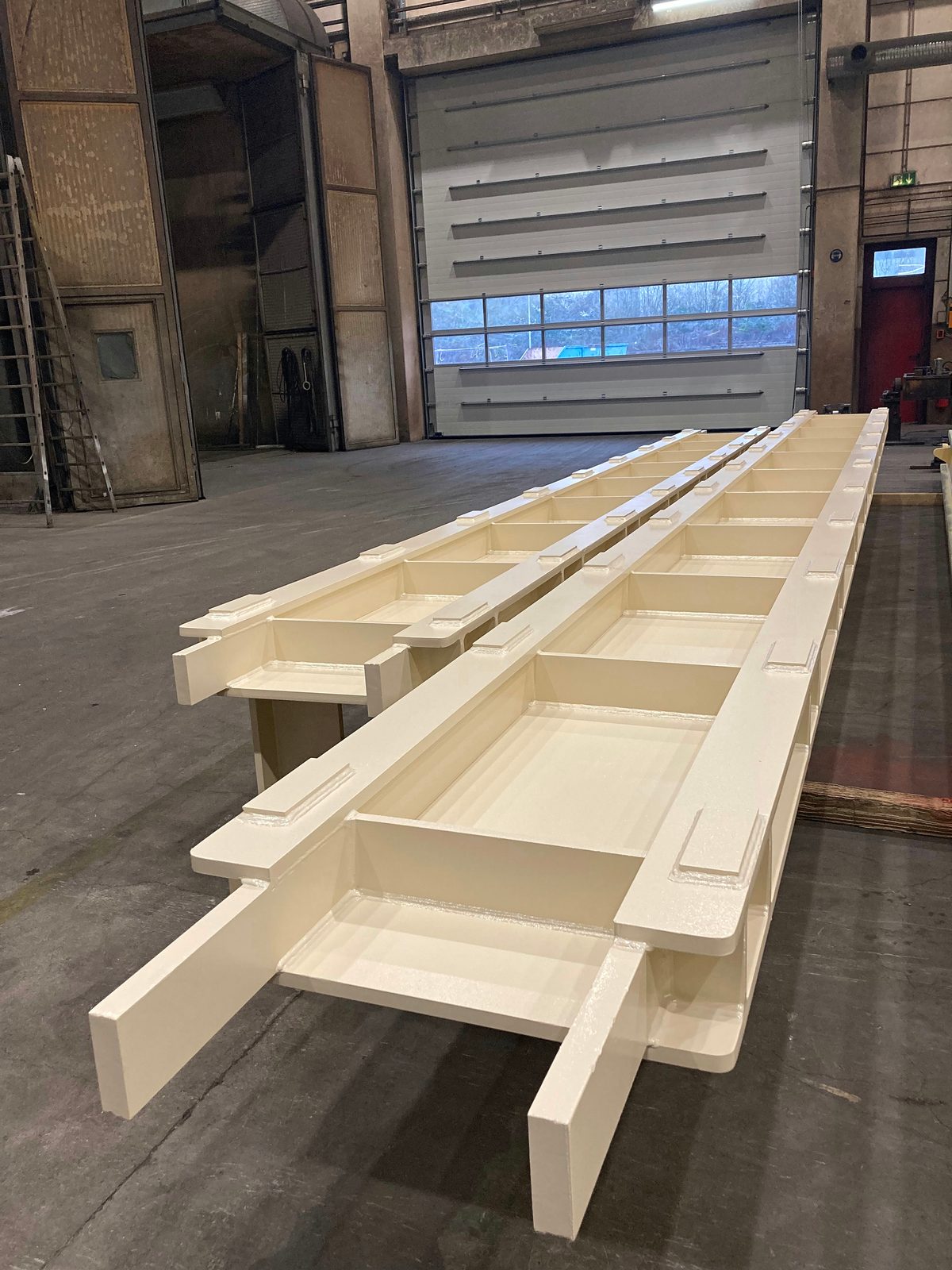

Lyerësit tanë industrialë gjatë punës në kabinën e lyerjes. Komponentë të vërtetë nga lyerja jonë në Lorch – nga konstruksioni i salduar prej flete të trashë në kabinën e madhe, te kornizat e gjata të makinerive dhe unazat e përpunuara prej çeliku, deri te nënmontimi i tamburit i montuar plotësisht.
Lyerje industriale – pse Bock
Bock Maschinenbau e ushtron lyerjen industriale në vendndodhjen Lorch si pjesë e një procesi të integruar prodhimi dhe mbrojtjeje nga korrozioni:
- Përmasa e kabinës
- Kabinë lyerjeje 25 × 7 × 6 m për komponentë të mëdhenj dhe konstruksione të gjata të salduara
- Pesha e komponentit
- Pjesë të rënda deri në 50 t – trajtim përmes sistemit të vinçave 2×25-t
- Pastrim me rërë
- Pastrim me rërë Sa 2,5 brenda shtëpisë – përgatitje e sipërfaqes pa transport të ndërmjetëm
- Norma
- Lyerje industriale sipas EN ISO 12944 – sistemi i shtresave dhe klasa e mbrojtjes nga korrozioni sipas kërkesës
- Sistemi i menaxhimit të cilësisë
- DIN EN ISO 9001:2015 dhe ndërmarrje e certifikuar e specializuar për saldim sipas DIN EN 1090-2 EXC3
- Integrim
- Saldimi, palosja, përpunimi CNC, pastrimi me rërë dhe lyerja në të njëjtin uzinë
Ndërtuesit e impianteve, të makinerive dhe të automjeteve nga rajoni i Stuttgartit, nga Baden-Württemberg dhe e gjithë hapësira DACH e marrin pastrimin dhe lyerjen sipas EN ISO 12944 nga një dorë e vetme në Lorch.
Pyetje të shpeshta për lyerjen industriale
Deri në çfarë madhësie komponenti është e mundur lyerja industriale?
Kabina e lyerjes për lyerjen industriale te Bock ka një përmasë të përdorshme të brendshme prej 25 × 7 × 6 m dhe pranon pjesë të rënda deri në 50 t. Komponentët pozicionohen përmes sistemit të vinçave 2×25-t të hallës së prodhimit dhe futen në kabinë.
Deri në cilën kategori korroziviteti sipas EN ISO 12944 bëhet lyerja?
Lyerja industriale kryhet sipas EN ISO 12944 deri në kategorinë e korrozivitetit C5 me kohëzgjatje të lartë mbrojtjeje (H). Sistemi i shtresave dhe klasa e mbrojtjes nga korrozioni përcaktohen me marrëveshje sipas projektit, në bazë të vizatimit, specifikimeve normative dhe specifikimeve të klientit.
Në cilin ton ngjyre dhe në cilën shkallë shkëlqimi bëhet lyerja?
Në tonin e ngjyrës sipas RAL ose specifikimit të klientit dhe në shkallën e kërkuar të shkëlqimit, nga e mat dhe me reflektim të ulët deri në të shkëlqyer. Nëse klienti përcakton një prodhues bojë, lyejmë me materialet e veshjes së këtij prodhuesi. Për sipërfaqe shkeljeje dhe sipërfaqe ngarkimi janë të mundura edhe veshje kundër rrëshqitjes me sipërfaqe të ashpër.
A bëhet edhe zinkim me spërkatje me flakë?
Po, në uzinën tonë. Zinku spërkatet mbi sipërfaqen e pastruar më parë me rërë, ndërsa komponenti nxehet vetëm pak. Procedura vjen në konsideratë për komponentë që do të deformoheshin në banjën e zinkut ose që janë shumë të mëdhenj për të.
Si paratrajtohen komponentët prej çeliku para lyerjes industriale?
Me pastrim me rërë deri në Sa 2,5 sipas ISO 8501-1 në një kabinë të madhe pastrimi në të njëjtën uzinë; kjo është përgatitja e zakonshme e sipërfaqes për sistemet e shtresave të mbrojtjes nga korrozioni sipas EN ISO 12944. Lyerja bëhet menjëherë pas pastrimit.
Cilat materiale dhe komponentë lyhen në mënyrë industriale?
Lyhen çeliku i konstruksionit (S235, S355), çeliku strukturor me kokërr të imët dhe çeliku strukturor me qëndrueshmëri të lartë, Hardox pas pastrimit me rërë dhe bazimit, si dhe pjesë makinerish, karkasa dhe komponentë prej derdhjeje, enë dhe konstruksione speciale në format të madh. Materiale dhe lloje të tjera komponentësh lyhen sipas marrëveshjes.
Si dokumentohen struktura e shtresave dhe shkalla e përgatitjes?
Struktura e shtresave, shkalla e përgatitjes dhe kërkesat e veshjes përcaktohen sipas vizatimit, specifikimeve normative dhe specifikimeve të klientit dhe dokumentohen në sistemin e menaxhimit të cilësisë sipas DIN EN ISO 9001:2015. Për komponentët nga nënmontime të salduara sipas DIN EN 1090-2 EXC3, lyerja mund të integrohet në kuadrin e cilësisë së prodhimit të saldimit; kërkesat e testimit dhe të dokumentimit përcaktohen sipas projektit.
Ku kryhet lyerja industriale?
Në vendndodhjen Lorch, në të njëjtën uzinë me pastrimin me rërë, saldimin, palosjen dhe përpunimin CNC. Kështu pastrimi dhe lyerja sipas EN ISO 12944 kryhen pa transport midis dy ndërmarrjeve.
