Vopsire industrială conform EN ISO 12944 – cabină 25 × 7 × 6 m
Acoperirea durabilă a pieselor mari și grele până la 50 t – vopsire industrială conform EN ISO 12944 în cabină de 25 × 7 × 6 m, sablare și vopsire dintr-o singură mână la Lorch.
Cabină de vopsire 25 × 7 × 6 m
Pentru piese mari și construcții sudate lungi într-o singură poziționare.
Piese grele până la 50 t
Manevrare prin sistemul de poduri rulante de 2×25 t direct din producția de sudare și prelucrarea CNC.
Protecție anticorozivă conform EN ISO 12944
Sistem de straturi și clasă de protecție anticorozivă conform cerinței – până la C5 cu durabilitate ridicată a protecției (H).
Sablare Sa 2,5 în casă
Pregătirea suprafeței fără transport intermediar – timpi de execuție scurți.
Complet integrat
Sudare, îndoirea tablei, prelucrare CNC, sablare și vopsire în aceeași uzină.
ISO 9001 și EXC3
Management al calității conform DIN EN ISO 9001:2015, firmă specializată în sudură certificată conform DIN EN 1090-2 EXC3.
Vopsire industrială la Bock – protecție anticorozivă pentru piese grele și piese mari
Vopsirea industrială servește protecției anticorozive durabile a pieselor din oțel și a construcțiilor sudate. Vopsirea se realizează conform EN ISO 12944 – un standard internațional care definește clasele de protecție anticorozivă, sistemele de straturi și cerințele privind pregătirea suprafeței și materialele de acoperire.
La Bock, vopsirea se execută într-o cabină de mari dimensiuni care poate prelua și construcții sudate de mari dimensiuni, piese de mașini, recipiente și piese speciale. Sablarea ca pregătire a suprafeței este disponibilă în aceeași uzină – transferul și manevrarea se realizează prin sistemul de poduri rulante propriu.
Vopsirea este integrată în sistemul de management al calității certificat conform DIN EN ISO 9001:2015. Structura straturilor, cerințele privind pregătirea stratului suport și obligațiile de documentare sunt stabilite în funcție de proiect, conform desenului, prevederilor normative și specificațiilor clientului.
Fluxul vopsirii industriale – de la pregătirea suprafeței până la măsurarea grosimii stratului
O vopsire industrială la Bock se desfășoară în șase etape: preluare și mascare, sablare la Sa 2,5, curățare și grunduire, strat intermediar și strat final, măsurarea grosimii stratului și încărcare.
-
Preluare și mascare
Piesa vine prin sistemul de poduri rulante direct din producția de sudare sau din prelucrarea CNC. Suprafețele de asamblare, găurile și filetele care trebuie să rămână nevopsite sunt mascate.
-
Sablare la Sa 2,5
În cabina de sablare de mari dimensiuni, suprafața este sablată cu granule de oțel sau corindon până la gradul de curățenie Sa 2,5 conform ISO 8501-1. Oxidul, rugina și acoperirile vechi sunt astfel îndepărtate.
-
Curățare și grunduire
Imediat înainte de vopsire, suprafața este curățată cu diluant. Ca prim strat al sistemului de acoperire urmează grundul.
-
Strat intermediar și strat final
Stratul intermediar și stratul final construiesc sistemul de straturi conform EN ISO 12944 – în nuanța de culoare conform RAL sau specificației clientului și cu gradul de luciu cerut. Fiecare strat se usucă înainte de aplicarea următorului.
-
Măsurarea grosimii stratului
Grosimea peliculei uscate este măsurată. La cerere, o consemnăm împreună cu gradul de pregătire și structura straturilor pentru documentația de livrare.
-
Încărcare
Mascările sunt îndepărtate, piesa vopsită este încărcată și asigurată pentru transport.

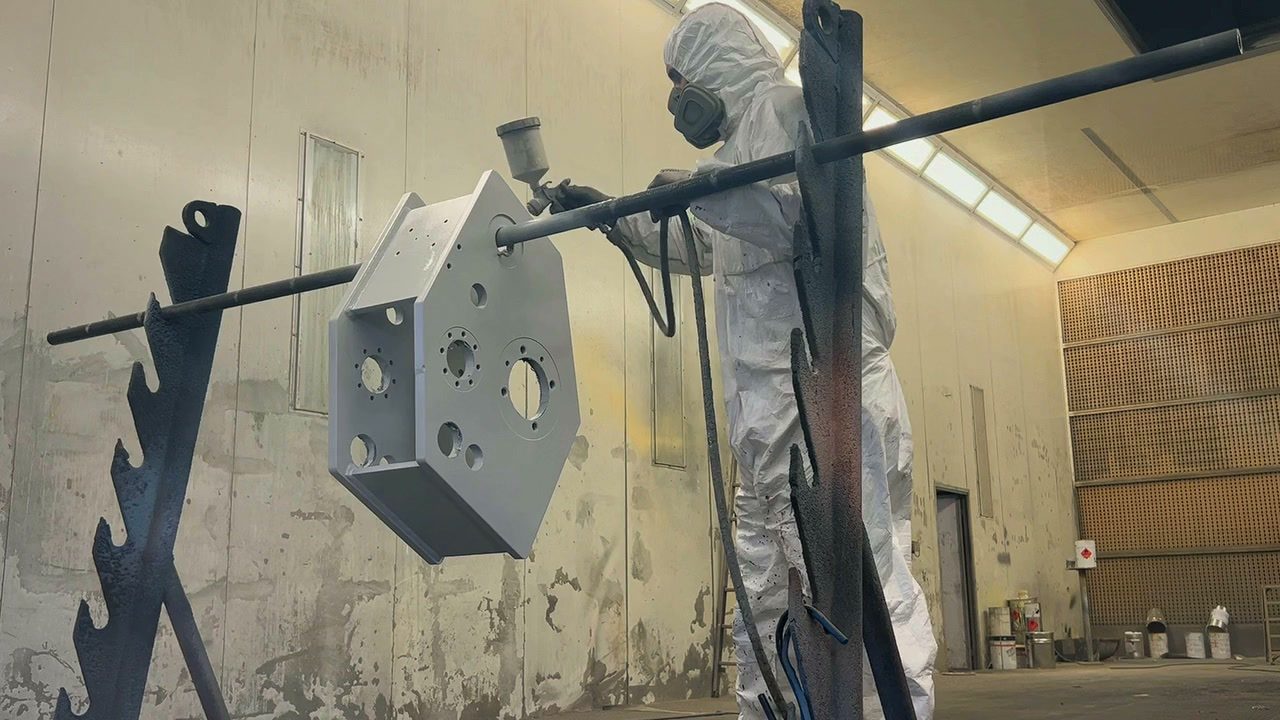

Vopsire umedă
Vopsirea umedă a ansamblurilor sudate și a pieselor de mari dimensiuni
Cu podul rulant în cabină
Sistemul de poduri rulante de 2×25 t aduce piese grele de până la 50 t direct din producția de sudare și prelucrarea CNC în cabina de vopsire.
Sistem de straturi conform EN ISO 12944
Structura straturilor și clasa de corozivitate se stabilesc conform desenului și cerinței clientului – până la C5 cu durabilitate ridicată a protecției (H).
Sablat și vopsit în aceeași uzină
Sablarea până la Sa 2,5 precedă direct vopsirea – fără transport intermediar la terți.

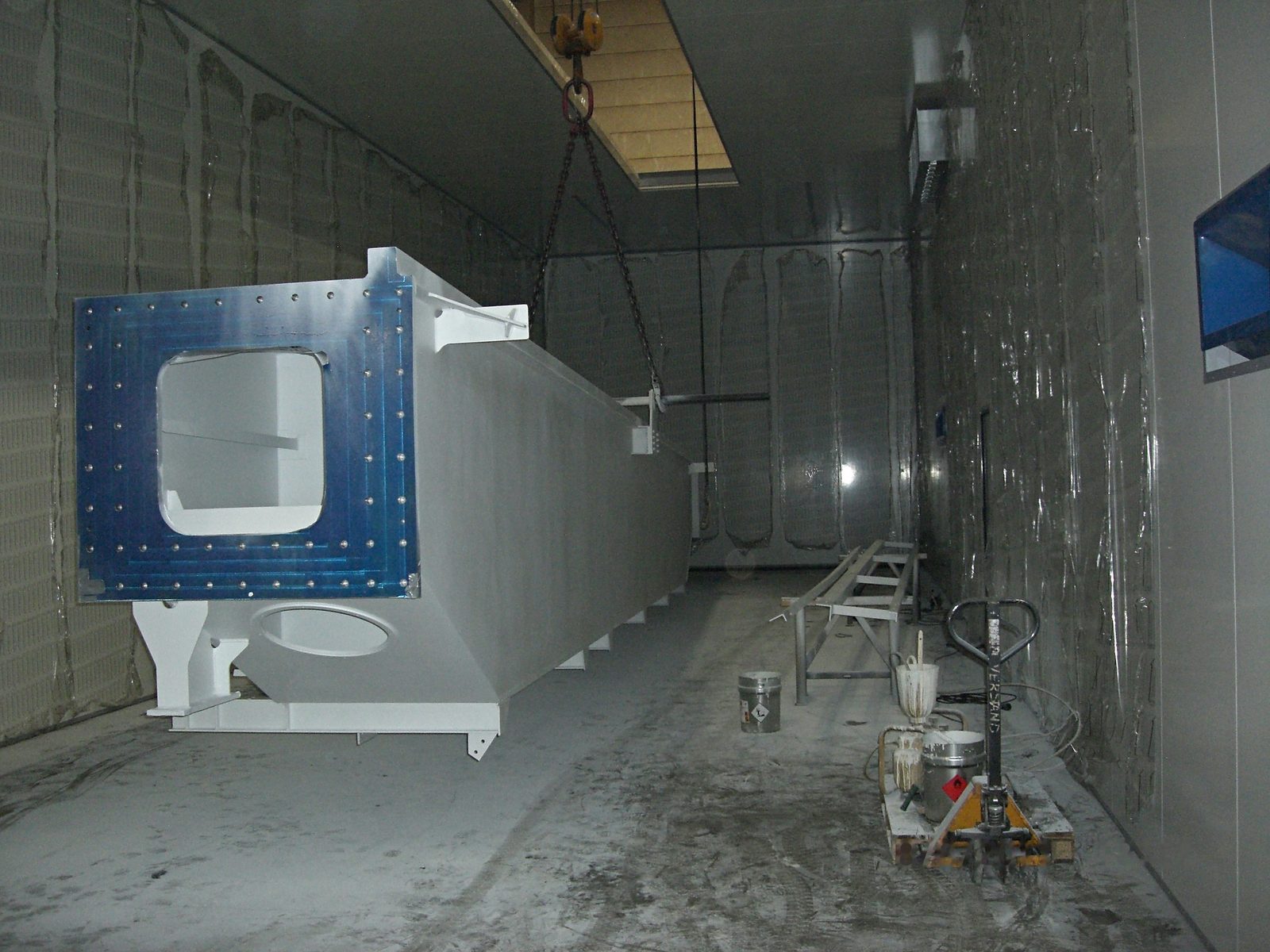

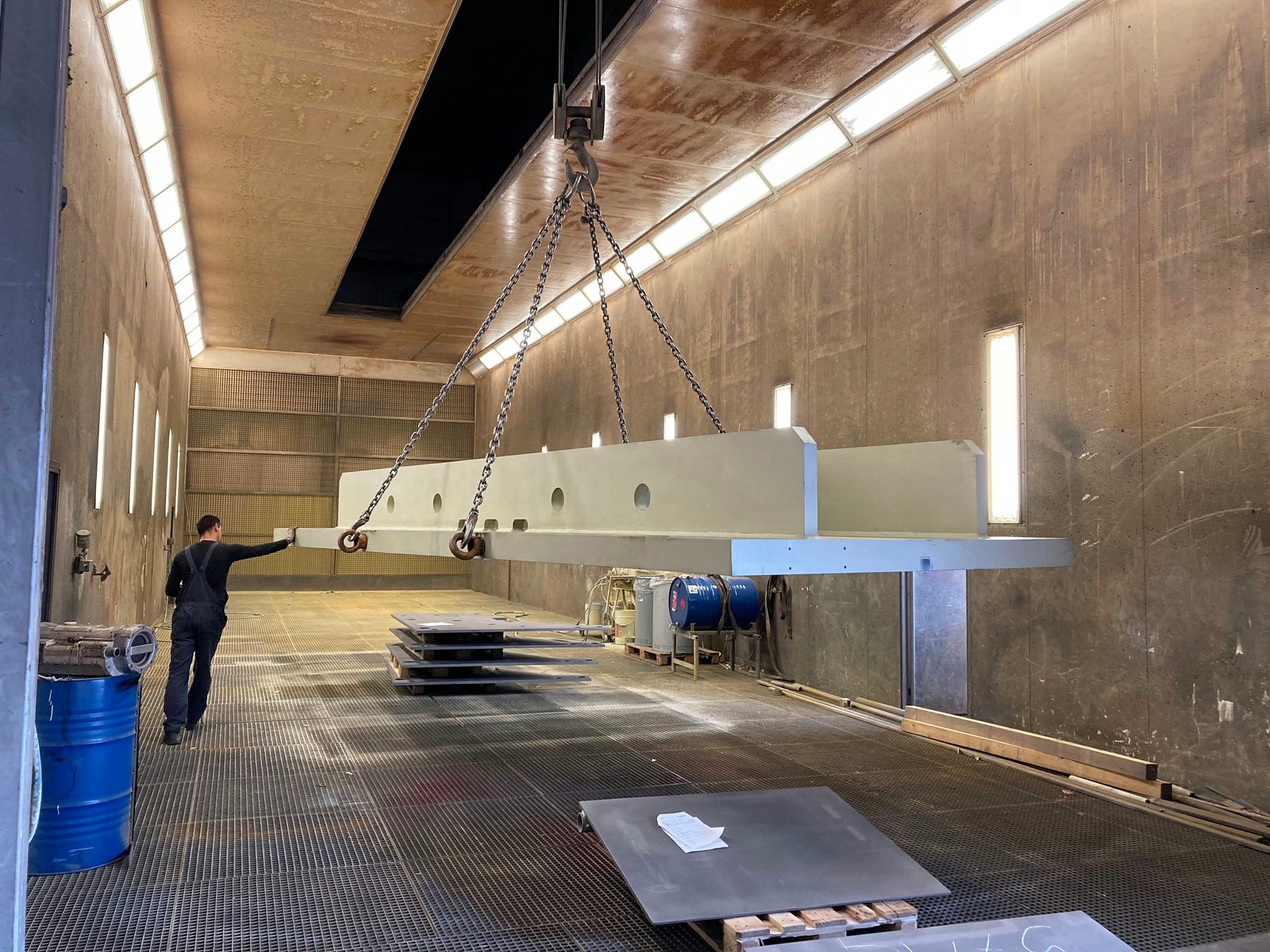

Cabină de vopsire 25 × 7 × 6 m – pentru piese mari și piese grele până la 50 t
Cabina de vopsire de la Bock are o dimensiune interioară utilă de 25 × 7 × 6 m. Aceste dimensiuni permit preluarea pieselor mari, a construcțiilor sudate lungi și a elementelor de mașini de mari dimensiuni, pentru care cabinele de vopsire standard nu sunt concepute.
Prin sistemul de poduri rulante de 2×25 t al halei de producție, piesele grele până la 50 t pot fi poziționate în siguranță și introduse în cabină. Acest lucru elimină operațiunile de transport separate și scurtează timpul de execuție dintre sudare, sablare și vopsire.
Date mașină
| Parametru | — |
|---|---|
| Lungime cabină | 25 m |
| Lățime cabină | 7 m |
| Înălțime cabină | 6 m |
Sablare Sa 2,5 – pregătirea suprafeței în aceeași uzină
O vopsire cu aderență durabilă necesită o pregătire definită a suprafeței. La Bock, sablarea până la Sa 2,5 este disponibilă într-o cabină de sablare de mari dimensiuni direct în casă.
Sa 2,5 este gradul de curățenie cerut conform EN ISO 12944 ca bază pentru majoritatea sistemelor de straturi de protecție anticorozivă. Prin integrarea spațială a cabinei de sablare și a cabinei de vopsire în aceeași uzină, transporturile intermediare sunt eliminate – piesele sunt vopsite imediat după sablare.
Cabina de sablare are aceleași dimensiuni mari ca și cabina de vopsire și este concepută pentru piese grele până la 50 t.
Zincare prin pulverizare cu flacără în uzina proprie
La zincarea prin pulverizare cu flacără, zincul este topit într-o flacără și pulverizat pe suprafața de oțel sablată. Stratul de zinc protejează oțelul catodic – ca o zincare termică prin imersie, dar fără baie de zinc.
Piesa se încălzește doar puțin în acest proces. De aceea, procedeul este potrivit pentru construcții sudate care s-ar deforma în baia de zinc, pentru piese prea mari pentru o baie de zinc și pentru remedierea suprafețelor zincate după sudare.
Suprafața este pregătită în propria cabină de sablare; transportul la o unitate externă de zincare nu mai este necesar.
La cerere, stratul de zinc este grunduit și acoperit cu un strat final în aceeași unitate. Acest sistem duplex din zincare prin pulverizare și acoperire se realizează fără transport între zincator și vopsitorie.
Materiale și tipuri de piese potrivite
Vopsirea la Bock este potrivită pentru o gamă largă de piese din oțel și materiale:
- Oțel de construcție (S235, S355) – ansambluri sudate și construcții sudate
- Oțel de construcție cu granulație fină și oțel de construcție de înaltă rezistență – structuri portante și piese speciale
- Hardox – piese rezistente la uzură după sablare și grunduire
- Piese de construcția de mașini, carcase și piese din fontă, recipiente și construcții speciale de mari dimensiuni
- Alte materiale și tipuri de piese conform acordului
Sistemul de vopsire, structura straturilor și cerințele privind stratul suport și clasa de protecție anticorozivă sunt stabilite în funcție de proiect, conform EN ISO 12944 și specificațiilor clientului.
Nuanță de culoare, grad de luciu și structura straturilor conform specificației
Preluăm colorarea și structura straturilor din desen și din specificația de acoperire. Vopsirea cuprinde, printre altele:
- Nuanță de culoare conform RAL sau conform specificației de culoare a clientului
- Grad de luciu de la mat și cu reflexie redusă până la lucios
- Structura straturilor din grund, strat intermediar și strat final
- Materiale de acoperire ale producătorului de vopsea indicat de client
- Acoperiri antiderapante cu suprafață rugoasă pentru suprafețe de călcare, podeste și platforme de încărcare
Dacă nu este prescris un producător de vopsea, alegem sistemul de straturi potrivit categoriei de corozivitate și condițiilor de utilizare.
Sistem de management al calității și documentație conform DIN EN ISO 9001:2015
Producția de vopsire la Bock este integrată în sistemul de management al calității certificat conform DIN EN ISO 9001:2015. Structura straturilor, gradul de pregătire și cerințele de acoperire sunt definite și documentate conform desenului, prevederilor normative și specificațiilor clientului.
EN ISO 12944 stabilește cerințele privind protecția anticorozivă a structurilor din oțel prin sisteme de acoperire – inclusiv categoriile de corozivitate, grosimile straturilor, gradele de pregătire și duratele de protecție preconizate. Clasa concretă de protecție anticorozivă și sistemul de straturi sunt convenite în funcție de cerințele proiectului.
Pentru piesele fabricate ca parte a ansamblurilor sudate certificate conform DIN EN 1090-2 EXC3, vopsirea poate fi integrată în cadrul de calitate superior al producției de sudare. Cerințele de verificare și documentare sunt stabilite în funcție de proiect.
Flux de proces integrat – de la semifabricat la piesa gata de vopsire
Vopsirea la Bock nu este o etapă izolată, ci parte a unui flux de fabricație integrat. Următoarele procese din amonte pot fi combinate în aceeași uzină:
- Sudare și îmbinare
- Ansambluri sudate și construcții sudate grele conform DIN EN 1090-2 EXC3 – pot fi sablate și vopsite direct în continuare.
- Îndoirea tablei
- Piesele îndoite din oțel și Hardox pot fi sablate și vopsite direct după îndoire.
- Prelucrarea CNC a pieselor mari
- Piesele mari prelucrate CNC până la 50 t pot trece direct în cabina de sablare după prelucrare.
- Sablare Sa 2,5
- Sablare în casă ca etapă directă de pregătire – fără transporturi intermediare, timpi de execuție scurți.
Astfel, piesele pot fi nu doar vopsite, ci și sudate, formate, prelucrate prin așchiere și sablate – în funcție de cerințele proiectului, în aceeași uzină.
Aplicații tipice pentru vopsirea industrială
Vopsirea industrială la Bock este utilizată acolo unde se cere o protecție anticorozivă durabilă pe piese din oțel de mari dimensiuni sau grele:
- Construcții sudate și ansambluri sudate conform DIN EN 1090-2 EXC3
- Piese de construcția de mașini, cadre de mașini și carcase de mașini
- Recipiente, aparate și construcții speciale cilindrice
- Piese grele, contragreutăți și piese mari pentru construcția de macarale, instalații, utilaje de construcții și vehicule speciale
- Ansambluri fabricate complet înainte de montajul final
Vopsirea industrială este disponibilă ca etapă finală de fabricație pentru ansambluri complete – inclusiv pentru contragreutăți și alte piese grele de utilaje de construcții, precum și pentru piese care au fost sudate, prelucrate CNC și sablate în aceeași uzină.

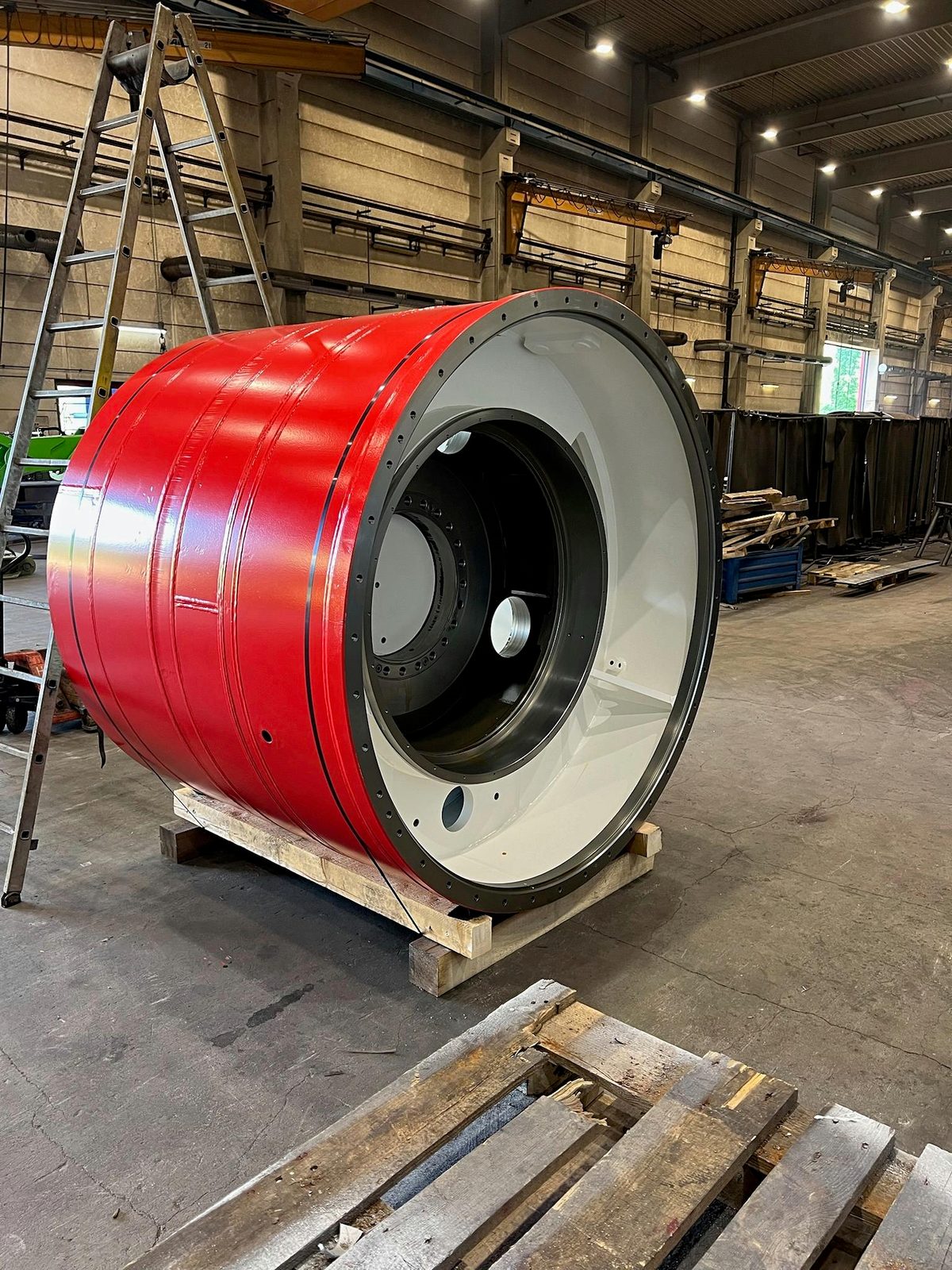

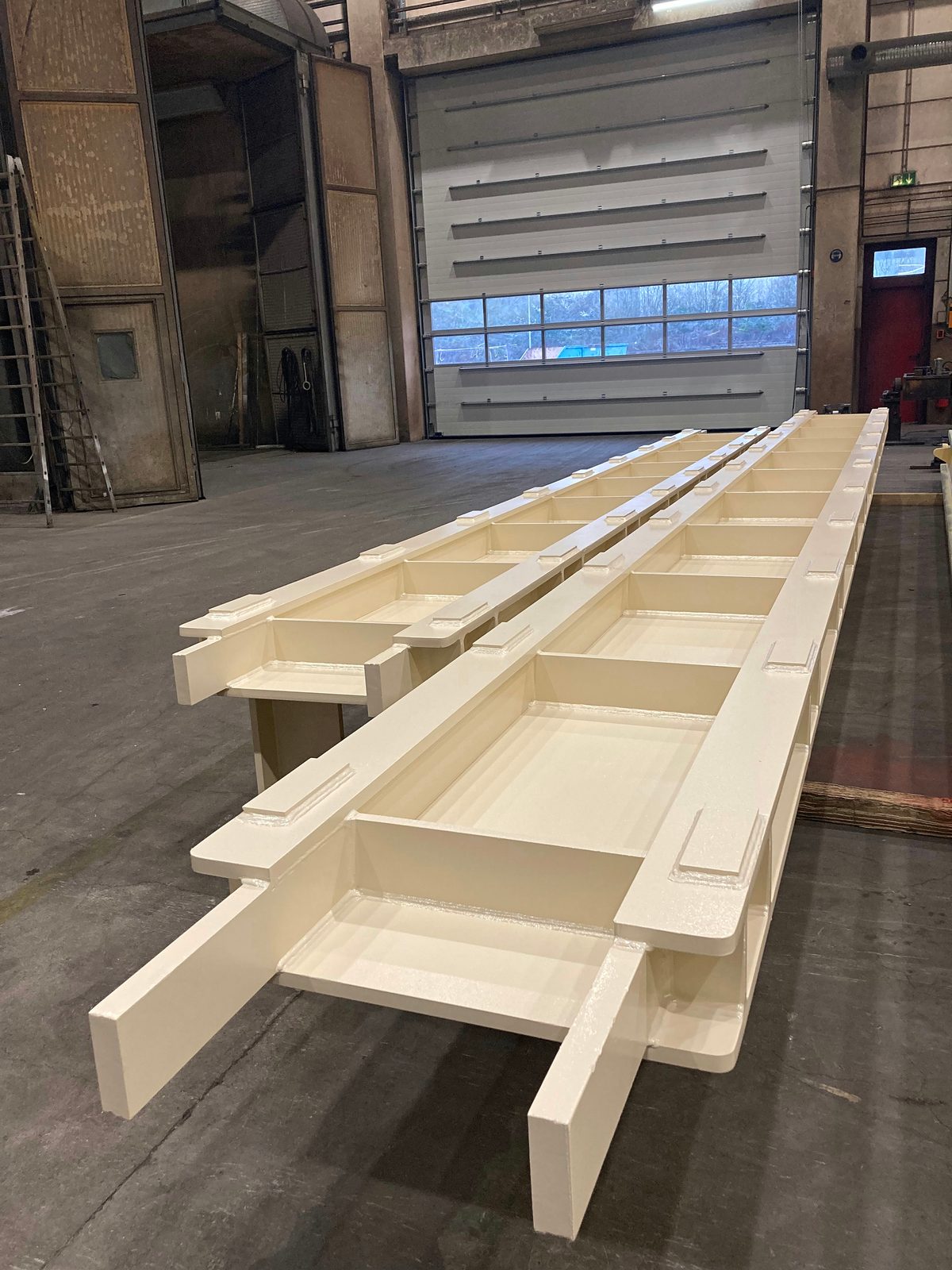

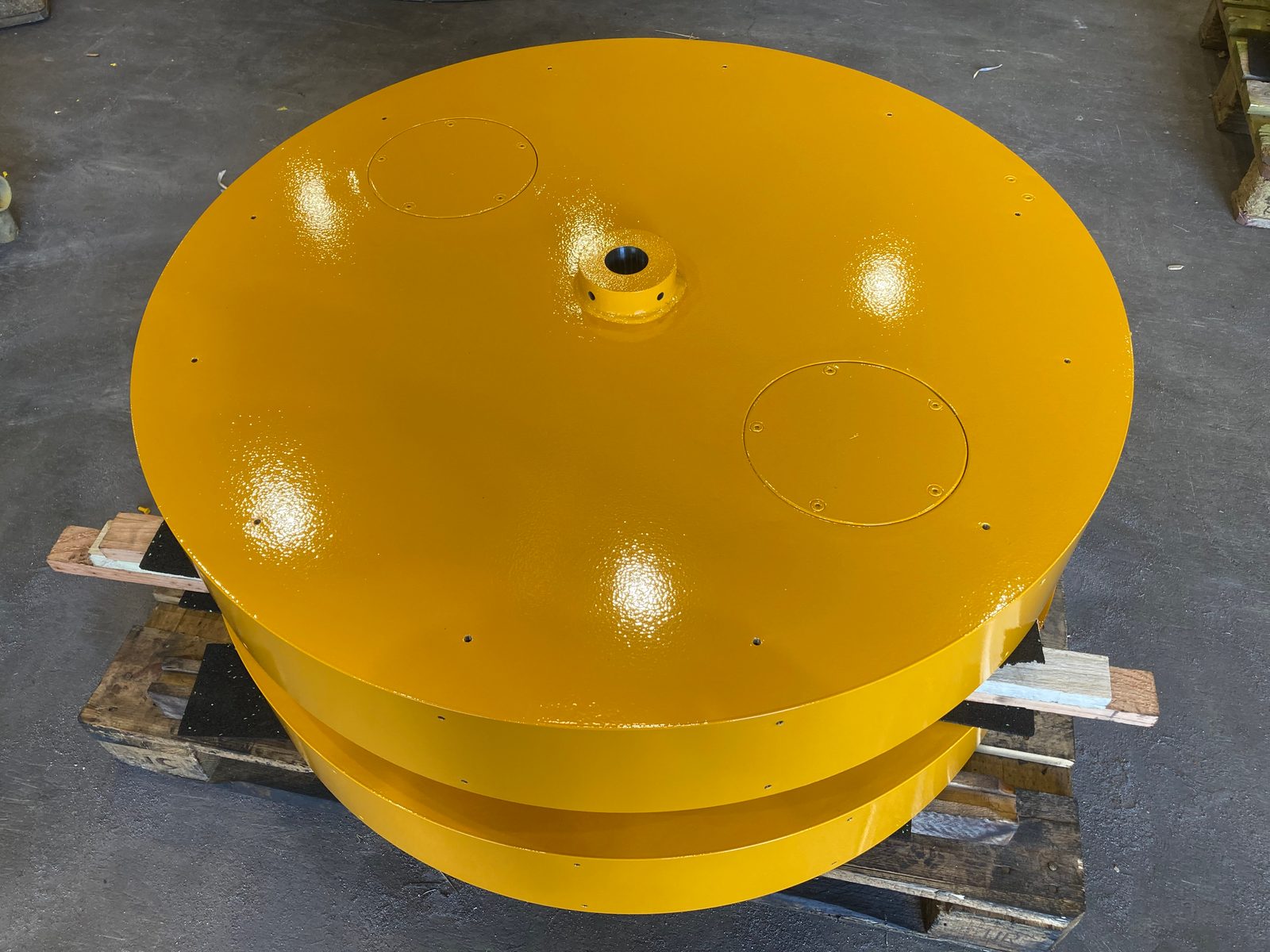

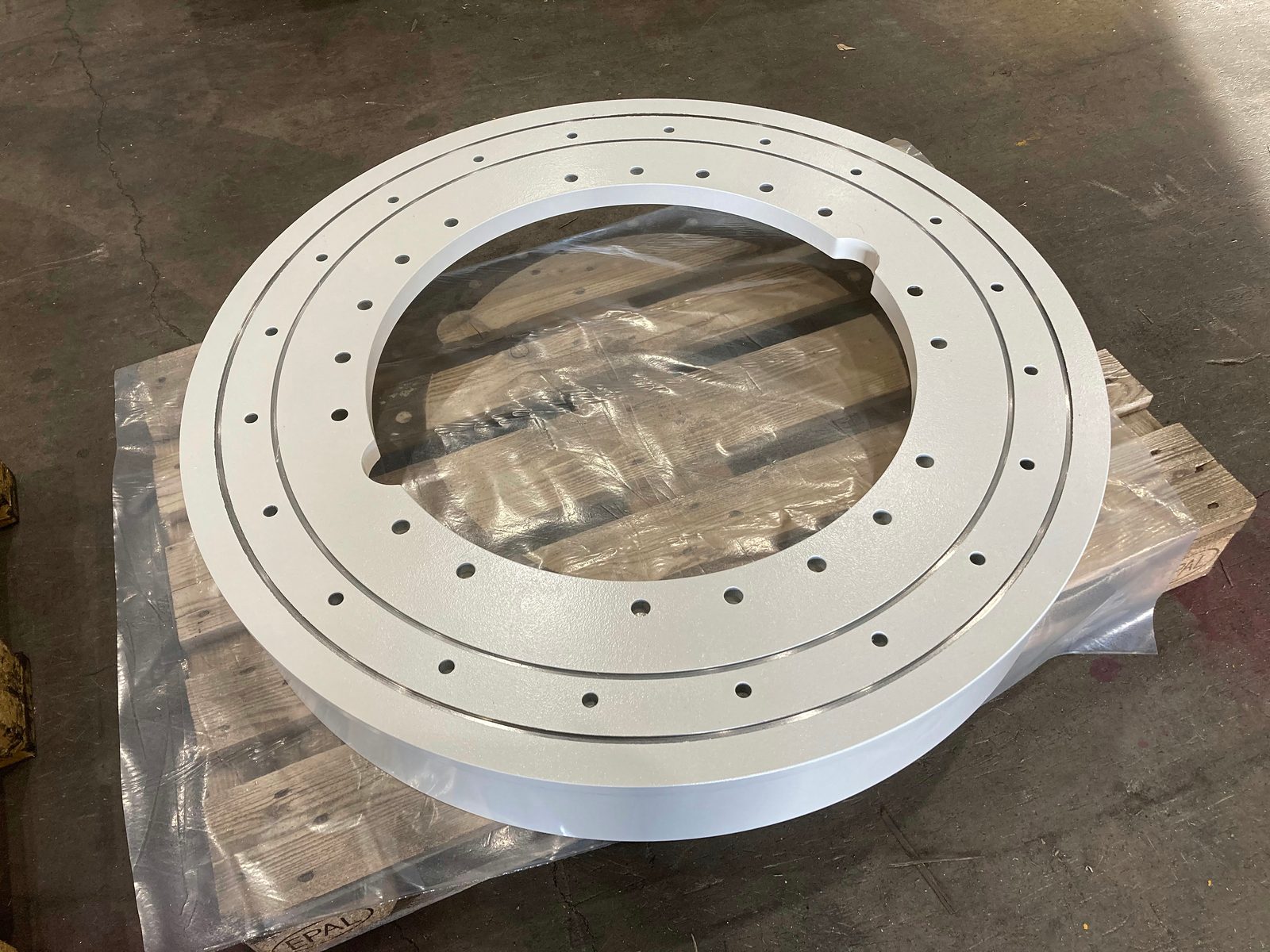

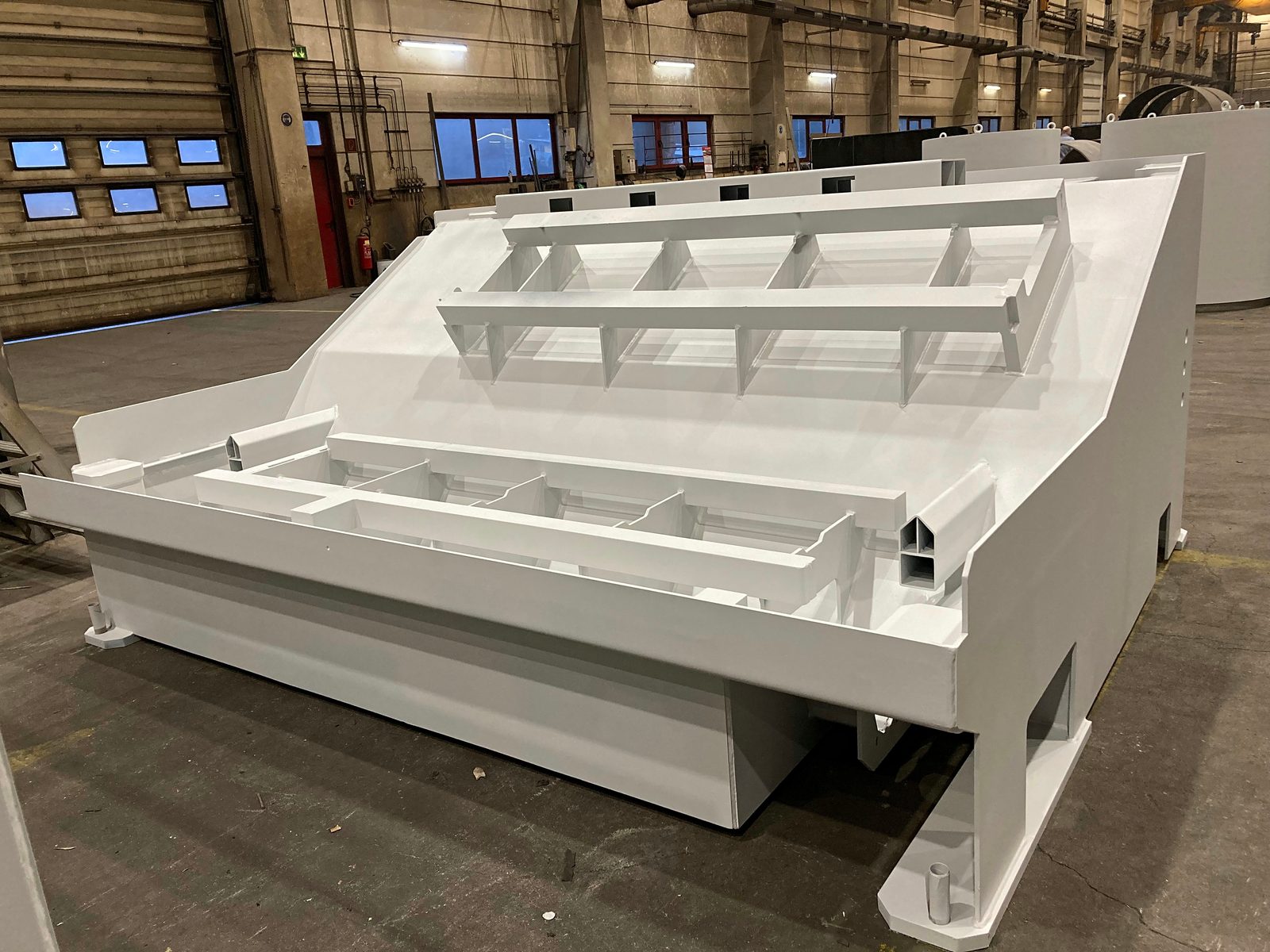

Impresii din vopsirea industrială

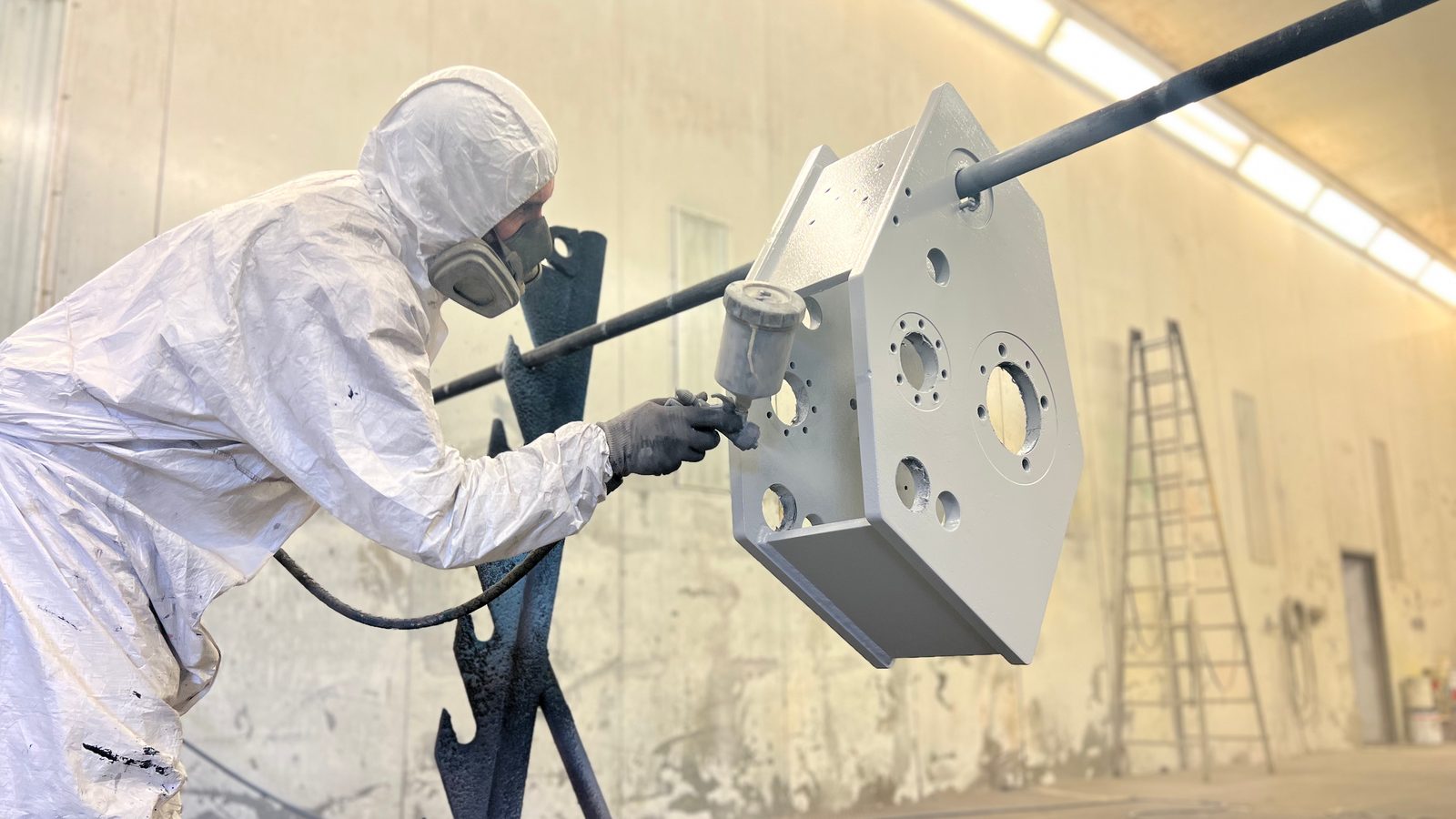

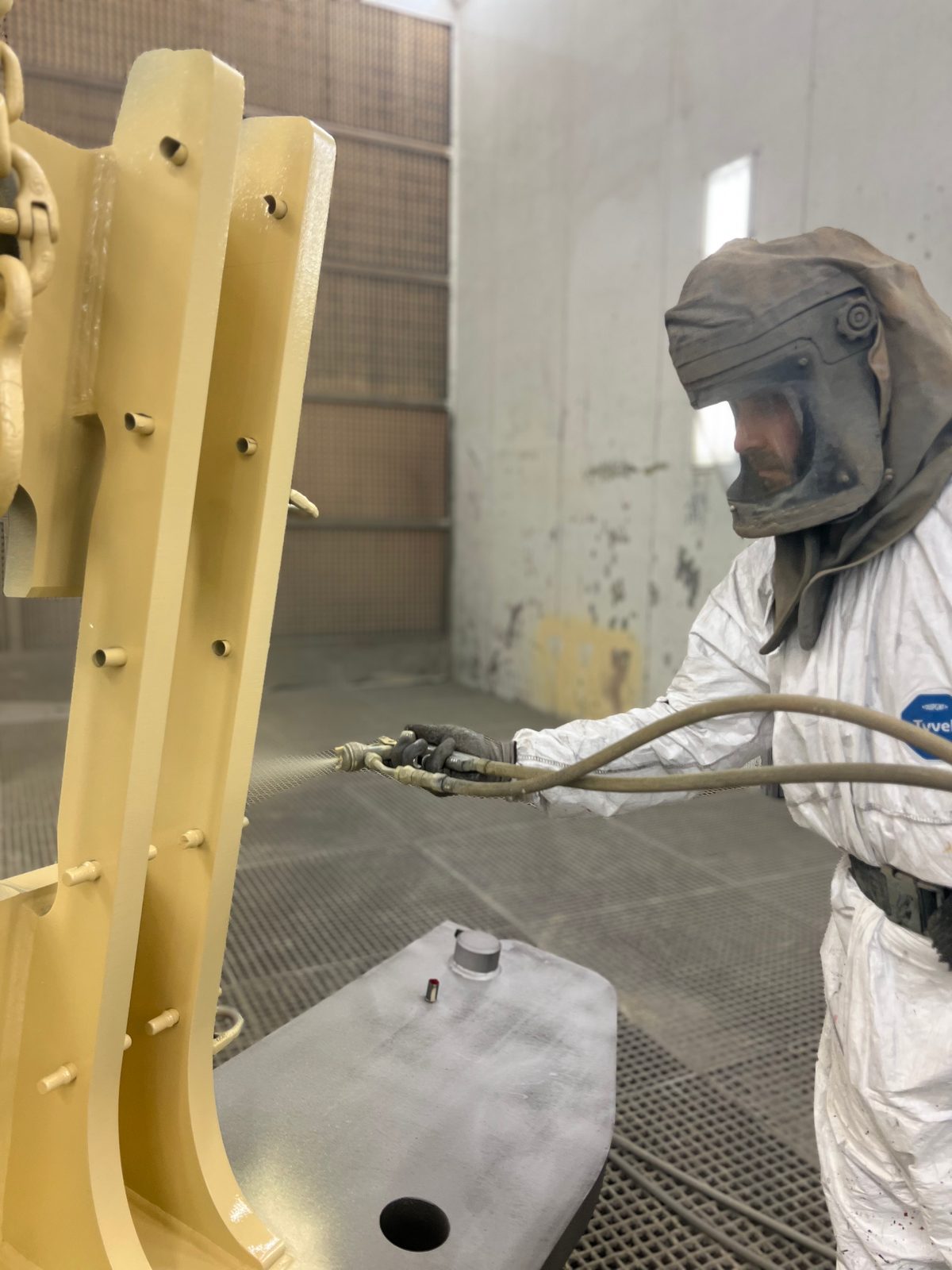

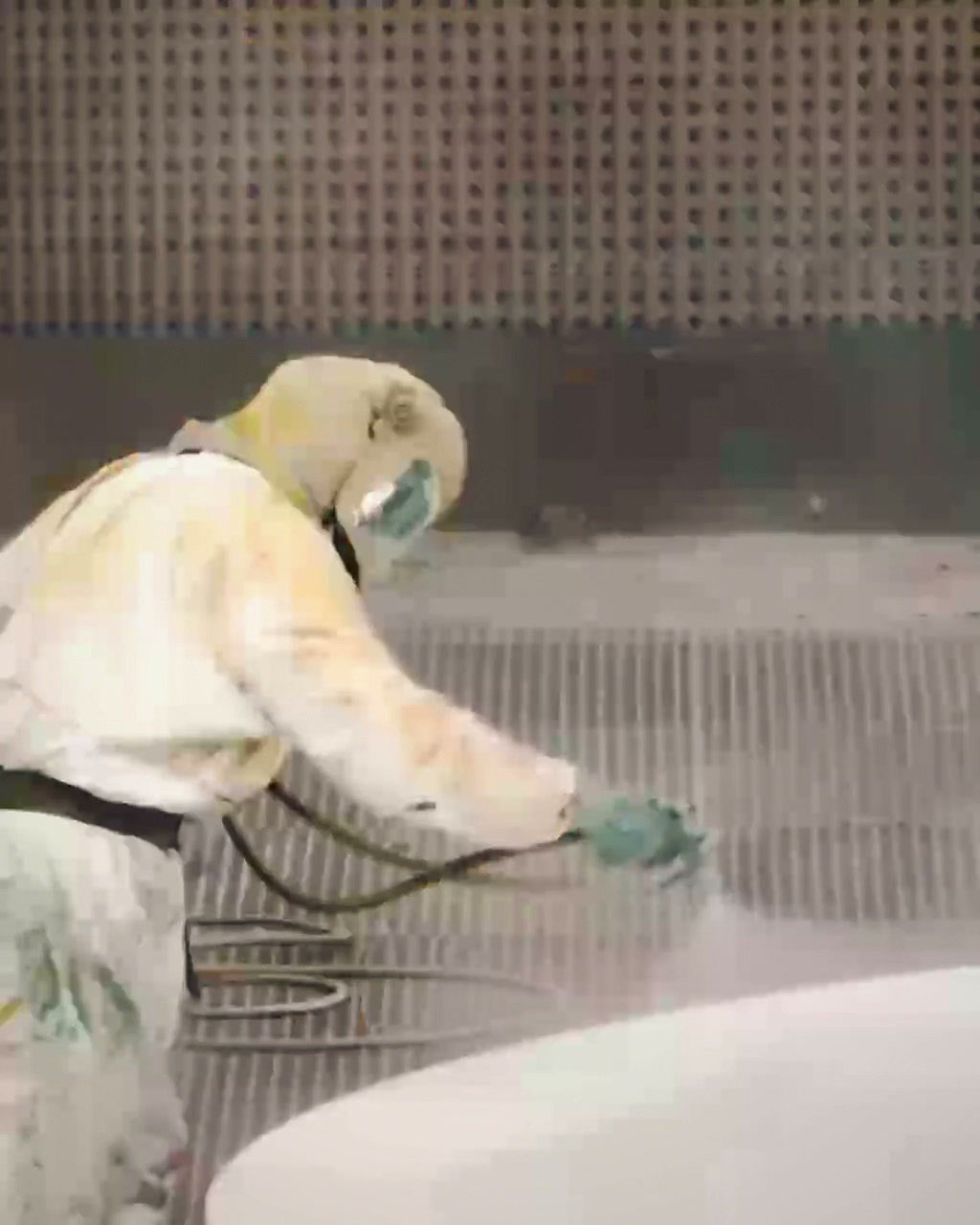

Vopsitorii noștri industriali la lucru în cabina de vopsire. Componente reale din vopsitoria noastră din Lorch – de la construcția sudată din tablă groasă din cabina de mari dimensiuni, trecând prin cadre lungi de mașini și inele de oțel prelucrate, până la ansamblul de tambur complet montat.
Vopsire industrială – de ce Bock
Bock Maschinenbau efectuează vopsirea industrială la sediul din Lorch ca parte a unui proces integrat de fabricație și de protecție anticorozivă:
- Dimensiunea cabinei
- Cabină de vopsire de 25 × 7 × 6 m pentru piese mari și construcții sudate lungi
- Greutatea piesei
- Piese grele până la 50 t – manevrare prin sistemul de poduri rulante de 2×25 t
- Sablare
- Sablare Sa 2,5 în casă – pregătirea suprafeței fără transport intermediar
- Standard
- Vopsire industrială conform EN ISO 12944 – sistem de straturi și clasă de protecție anticorozivă conform cerinței
- Sistem de management al calității
- DIN EN ISO 9001:2015 și firmă specializată în sudură certificată conform DIN EN 1090-2 EXC3
- Integrare
- Sudare, îndoirea tablei, prelucrare CNC, sablare și vopsire în aceeași uzină
Constructorii de instalații, mașini și vehicule din zona Stuttgart, din Baden-Württemberg și întreaga regiune DACH primesc sablare și vopsire conform EN ISO 12944 dintr-o singură mână în Lorch.
Întrebări frecvente despre vopsirea industrială
Până la ce dimensiune a piesei este posibilă vopsirea industrială?
Cabina de vopsire pentru vopsirea industrială de la Bock are o dimensiune interioară utilă de 25 × 7 × 6 m și primește piese grele de până la 50 t. Piesele sunt poziționate și introduse în cabină cu sistemul de poduri rulante de 2×25 t al halei de producție.
Până la ce categorie de corozivitate conform EN ISO 12944 se vopsește?
Vopsirea industrială se realizează conform EN ISO 12944 până la categoria de corozivitate C5 cu durabilitate ridicată a protecției (H). Sistemul de straturi și clasa de protecție anticorozivă se stabilesc în funcție de proiect, conform desenului, prescripțiilor normative și cerințelor clientului.
În ce nuanță de culoare și cu ce grad de luciu se vopsește?
În nuanța de culoare conform RAL sau specificației clientului și cu gradul de luciu cerut, de la mat și cu reflexie redusă până la lucios. Dacă clientul prescrie un producător de vopsea, vopsim cu materialele de acoperire ale acestuia. Pentru suprafețele de călcare și platformele de încărcare sunt posibile și acoperiri antiderapante cu suprafață rugoasă.
Se realizează și zincare prin pulverizare cu flacără?
Da, în uzina proprie. Zincul este pulverizat pe suprafața sablată în prealabil, iar piesa se încălzește doar puțin în acest proces. Procedeul intră în discuție pentru piese care s-ar deforma în baia de zinc sau care sunt prea mari pentru aceasta.
Cum sunt pretratate piesele din oțel înainte de vopsirea industrială?
Prin sablare până la Sa 2,5 conform ISO 8501-1, într-o cabină de sablare de mari dimensiuni din aceeași uzină; aceasta este pregătirea uzuală a suprafeței pentru sistemele de straturi de protecție anticorozivă conform EN ISO 12944. Vopsirea se face imediat după sablare.
Ce materiale și piese sunt vopsite industrial?
Se vopsesc oțel de construcții (S235, S355), oțel de construcții cu granulație fină și oțel de construcții de înaltă rezistență, Hardox după sablare și grunduire, precum și piese de construcția de mașini, carcase și piese din fontă, recipiente și construcții speciale de format mare. Alte materiale și tipuri de piese se vopsesc conform înțelegerii.
Cum sunt documentate structura straturilor și gradul de pregătire?
Structura straturilor, gradul de pregătire și cerințele privind acoperirea sunt definite conform desenului, prescripțiilor normative și cerințelor clientului și documentate în sistemul de management al calității conform DIN EN ISO 9001:2015. Pentru piesele din ansambluri sudate conform DIN EN 1090-2 EXC3, vopsirea poate fi integrată în cadrul de calitate al producției de sudură; cerințele de control și de documentare se stabilesc în funcție de proiect.
Unde se execută vopsirea industrială?
La sediul din Lorch, în aceeași uzină cu sablarea, sudarea, îndoirea tablei și prelucrarea CNC. Sablarea și vopsirea conform EN ISO 12944 se desfășoară astfel fără transport între două unități.
Contact
Solicitați vopsire industrială
Pentru o primă evaluare, vă rugăm să ne comunicați dimensiunile piesei, materialul, greutatea, clasa de protecție anticorozivă cerută conform EN ISO 12944, nuanța de culoare și cerințele privind structura straturilor sau documentația. Întocmim o ofertă în funcție de proiect.
