Hrubostenné plášťové diely nádob
Zakružovanie hrubostenných plechov na rozmerovo presný valcový diel
Sertom · Zakružovačka
Plášťový diel z P355GH pre tlakovú nádobu
Zákazková výroba pre stavbu zariadení a aparátov: tlakové nádoby podľa AD 2000
Bock Maschinenbau v Lorchu v regióne Stuttgart je vaším zákazkovým výrobcom pre stavbu zariadení, aparátov a nádob: plášťové diely nádob, komponenty výmenníkov tepla, segmenty rotačných pecí a tlakové nádoby podľa AD 2000 HP 0 — zvárané podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2, z ocele pre tlakové nádoby P355GH až po nehrdzavejúcu oceľ.
AD 2000 HP 0
Kvalifikácia výrobcu pre tlakové nádoby pod dohľadom organizácie GSI SLV — vrátane hutného osvedčenia 3.1 podľa EN 10204.
EN ISO 3834-2
Preskúšaní zvárači a kvalifikované postupy — zváranie pod tavivom, MAG a WIG pre tesné, tlakovo odolné obvodové a pozdĺžne zvary.
Ø do 8 000 mm
Plášťové diely nádob, plášte a kužele zakružované do Ø 8 000 mm, z plechu do hrúbky 120 mm.
do 50 t
Veľké aparáty do hmotnosti kusa 50 t a dĺžky 26 m — manipulácia cez žeriavový systém 25 t.
40+ akostí materiálov
P265GH, P355GH, 16Mo3, nehrdzavejúca a duplexná oceľ — akosti vhodné pre tlakové nádoby, každá šarža s hutným osvedčením 3.1.
Dodávateľ pre stavbu zariadení a aparátov
Zákazková výroba pre stavbu zariadení a aparátov vyžaduje diely, ktoré sú tesné, tlakovo odolné a trvalo rozmerovo presné: nádoby sú vystavené vnútornému pretlaku a teplote, rotačné rúry a bubny sa otáčajú v trvalej prevádzke, výmenníky tepla musia roky zostať tesné. Ako certifikovaná zváračská prevádzka vyrábame takéto zostavy podľa vášho výkresu — z ocele pre tlakové nádoby, nehrdzavejúcej a jemnozrnnej ocele, dimenzované na tesnosť, presný chod a úplnú vysledovateľnosť.
Výrobný reťazec je kompletne pod jednou strechou v Lorchu: rezanie plameňom na 20 × 3,5 m do 200 mm, zakružovanie do Ø 8 000 mm, zváranie pod tavivom, MAG a WIG, karuselové sústruženie do Ø 4 800 mm, CNC obrábanie veľkých dielov do 26 m, ako aj pieskovanie Sa 2,5 a priemyselné lakovanie podľa EN ISO 12944. To skracuje priebežné časy a odstraňuje rozhrania medzi viacerými dodávateľmi.
Obvodové a pozdĺžne zvary na plášťových dieloch a plášťoch zvárame prednostne metódou pod tavivom — s vysokým odtavovacím výkonom a rovnomernou, zdokumentovanou kvalitou zvaru pre tlakovo namáhané spoje.
Typické diely pre stavbu zariadení a aparátov
Podľa vášho výkresu vyrábame okrem iného:
Plášťové diely nádob a plášte
Hrubostenný plech, zakružený na rozmerovo presný valcový diel — ako jednotlivý diel alebo zvarený do plášťa nádoby, do Ø 8 000 mm.
do Ø 8 000 mm · plech do 120 mm · trojbodové ohýbanie
Zistiť viac
Tlakové nádoby a nádoby
Tlakové nádoby podľa AD 2000 HP 0 z P265GH a P355GH — s obvodovými a pozdĺžnymi zvarmi zváranými pod tavivom a hutným osvedčením 3.1.
AD 2000 HP 0 · P355GH · hutné osvedčenie 3.1
Zistiť viac

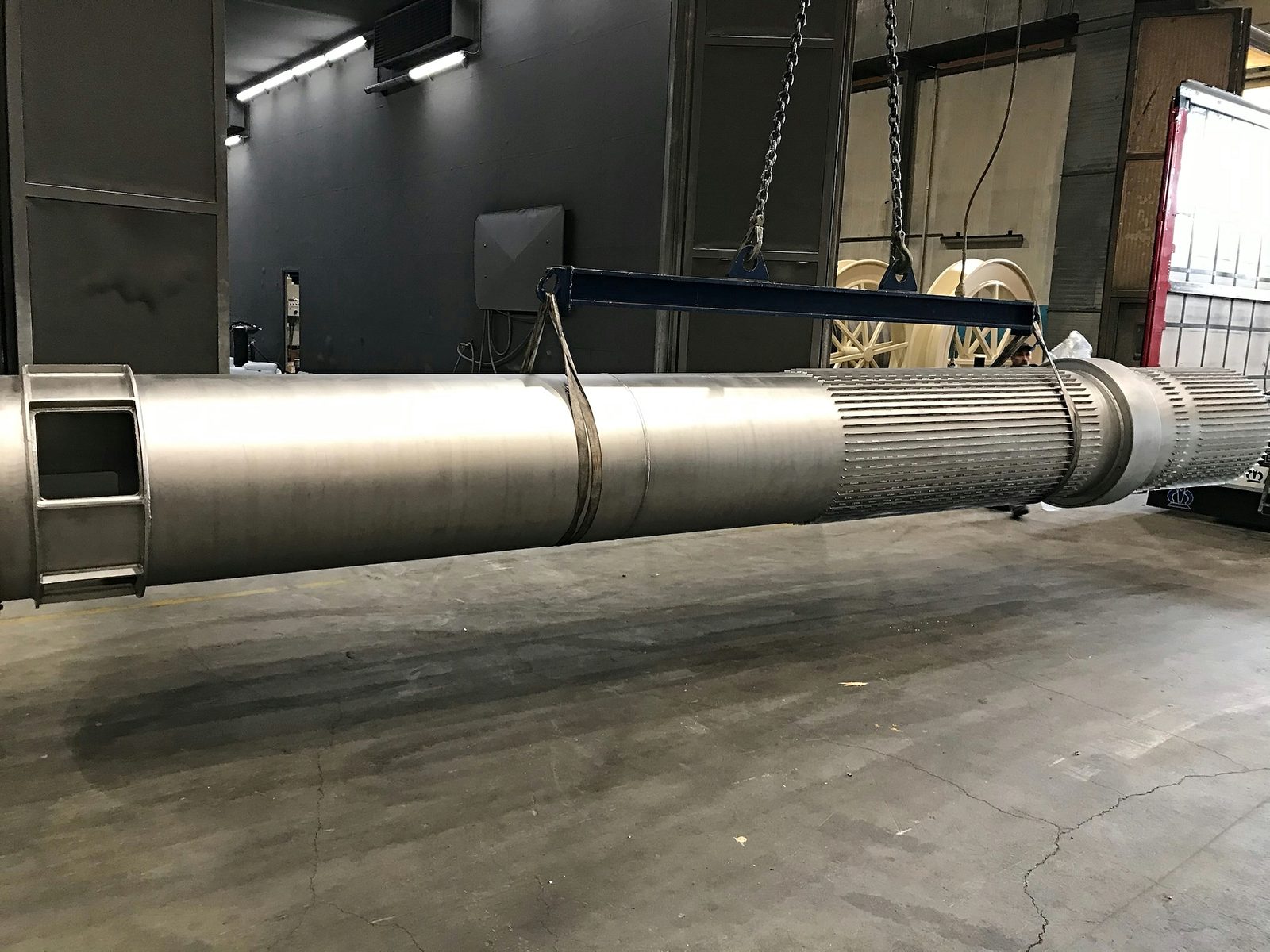

Komponenty výmenníkov tepla
Rúrkovnice, plášte a zostavy aparátov pre výmenníky tepla — z nehrdzavejúcej ocele CrNi, vŕtané a rovinne obrobené na CNC obrábaní veľkých dielov.
Rúrkovnice · nehrdzavejúca oceľ CrNi · CNC obrobené
Zistiť viac
Segmenty rotačných pecí a rotačné rúry
Dlhé, rotačne symetrické telesá rúr — zakružované, zvárané po obvode a presústružené na karuseli pre pokojný chod.
zvárané po obvode · do 25 t · karuselové sústruženie
Zistiť viac
Bubnové sušičky a bubnové chladiče
Rotačné bubny na sušenie a chladenie sypkého materiálu — ako kompletne zvarená a zmontovaná veľká zostava.
Technika sypkých materiálov · veľká zostava · montáž
Zistiť viac
Skrine aparátov a prírubové zostavy
Valcové skrine s prírubou pre techniku zariadení a odvodu vzduchu — pieskované Sa 2,5, natreté do triedy protikoróznej ochrany C5-M.
Prírubové zostavy · Sa 2,5 · do C5-M
Zistiť viac
Ďalšie zostavy aparátov a nádob vyrábame podľa výkresu — od jednotlivého dielu po zmontovanú veľkú zostavu.
Materiály pre tlak, teplotu a koróziu
V stavbe aparátov a nádob rozhoduje o schválení materiál: pre tlakovo namáhané diely spracúvame žiarupevné ocele pre tlakové nádoby ako P265GH, P355GH, 16Mo3 a 13CrMo4-5, pre korozívne médiá nehrdzavejúce ocele od 1.4301 po 1.4571, ako aj duplexnú oceľ 1.4462. K tomu pristupuje konštrukčná oceľ S235/S355 a jemnozrnná konštrukčná oceľ do S1100 pre nosné konštrukcie — celkovo vyše 40 akostí.
Každá šarža je cez hutné osvedčenie 3.1 podľa EN 10204 vysledovateľná. Chýbajúce alebo odlišné atesty materiálu doplníme osvedčením o preznačení — na základe splnomocnenia organizáciou GSI SLV München. Dokumentácia materiálu tak zostáva pre celú zostavu úplná, od výpalku plechu až po konečnú preberaciu skúšku.
Spracúvané materiály
Zakružovanie a valcovanie
Potreba stretáva stroj: zakružovanie plášťových dielov, plášťov a kužeľov
Štyri zakružovačky pokrývajú spektrum od tenkostenného plášťa z nehrdzavejúcej ocele po hrubostenný plášťový diel tlakovej nádoby — obvodový zvar zvárame priamo nadväzne u nás v závode.
Plášte z nehrdzavejúcej ocele pre aparáty
Zakružovanie plechu z nehrdzavejúcej ocele CrNi na valcový plášť
Davi 20485 · Zakružovačka
Plášť aparátu z 1.4571
Kužele a segmenty nádob
Kužeľové a valcové tvary trojbodovým ohýbaním
SMT-Pullmax Kumla · Zakružovačka
Kužeľ pre nádobu na sypký materiál
Plášťové diely rúr pre rotačné rúry
Zakružovanie dlhých segmentov rúr pre rotačné zariadenia
Wilhelmsburger DWV · Zakružovačka
Segment pre rotačnú pec
Kvalita a skúšanie v stavbe aparátov
Nosné oceľové zostavy zariadení vyrábame podľa DIN EN 1090-2 EXC3, zvárané podľa EN ISO 3834-2 preskúšanými zváračmi a kvalifikovanými postupmi. Pre tlakové nádoby pristupuje kvalifikácia výrobcu AD 2000 HP 0 — pod dohľadom organizácie GSI SLV.
Nedeštruktívne skúšanie vo vlastnom závode
Tlakovo namáhané zvary potrebujú doklad o skúške. Náš skúšobný personál je kvalifikovaný podľa DIN EN ISO 9712 v stupni 2:
- Vizuálnu kontrolu (VT), kapilárnu skúšku (PT) a skúšku magnetickou práškovou metódou (MT) vykonáva vlastný skúšobný personál Level 2 — priamo vo výrobe v Lorchu, bez čakania na externé termíny skúšok.
- Ultrazvuková skúška (UT) sa vykonáva podľa projektu v našom závode certifikovaným skúšobným personálom nášho kooperačného partnera. Deštruktívne skúšky, ako sú ťahové skúšky, koordinujeme cez akreditované partnerské laboratóriá. Objemové skúšky (rádiografická skúška RT, ultrazvuková skúška UT) zabezpečujú, pokiaľ sú objednané, kvalifikovaní partneri.
Rozsah skúšok a dokumentáciu stanovíme s vami pre každú zákazku — od jednotlivej skúšky zvaru až po kompletný plán skúšok s hutným osvedčením 3.1 podľa EN 10204.
Prečo Bock ako dodávateľ v stavbe zariadení a aparátov
- AD 2000 HP 0
- Tlakové nádoby s kvalifikáciou výrobcu pod dohľadom organizácie GSI SLV — zvárané zo žiarupevnej ocele pre tlakové nádoby, napríklad P355GH.
- Ťažké a veľkoformátové
- Aparáty do 50 t a 26 m, plášťové diely a plášte zakružované do Ø 8 000 mm — manipulácia cez žeriavový systém 25 t.
- Všetko pod jednou strechou
- Delenie, zakružovanie, zváranie, obrábanie, vibračné uvoľnenie pnutia, pieskovanie Sa 2,5 a nanesenie náteru podľa EN ISO 12944 — na 14 000 m² v Lorchu.
- Úplne zdokumentované
- Hutné osvedčenie 3.1 podľa EN 10204 ku každej šarži; chýbajúce atesty doplníme osvedčením o preznačení, na základe splnomocnenia organizáciou GSI SLV München.
- Skúsenosti od roku 1963
- 63 rokov zákazkovej výroby pre výrobcov strojov a zariadení — s vyše 100 kvalifikovanými pracovníkmi v lokalite Lorch v regióne Stuttgart.
Časté otázky — stavba zariadení a aparátov
Vyrába Bock tlakové nádoby podľa AD 2000?
Áno. Tlakové nádoby a aparáty vyrábame podľa AD 2000 HP 0 — kvalifikácie výrobcu pre tlakové nádoby pod dohľadom organizácie GSI SLV — zo žiarupevných ocelí pre tlakové nádoby ako P265GH, P355GH a 16Mo3, zvárané podľa EN ISO 3834-2 a EN 1090-2 EXC3.
Čo zahŕňa zákazková výroba pre stavbu zariadení a aparátov v Bocku?
Kompletný reťazec podľa vášho výkresu: rezanie plameňom, zakružovanie, zváranie pod tavivom, MAG a WIG, CNC obrábanie veľkých dielov a karuselové sústruženie, nedeštruktívne skúšanie, ako aj pieskovanie a priemyselné lakovanie — od jednotlivého plášťového dielu nádoby až po zmontovanú veľkú zostavu, napríklad bubnovú sušičku alebo segment rotačnej pece.
Aké materiály spracúva Bock v stavbe aparátov a nádob?
Ocele pre tlakové nádoby P265GH, P355GH, 16Mo3 a 13CrMo4-5, nehrdzavejúce ocele 1.4301 až 1.4571, duplexnú oceľ 1.4462, ako aj konštrukčnú oceľ S235/S355 — vyše 40 akostí, každá s hutným osvedčením 3.1 podľa EN 10204.
Do akej veľkosti vyrába Bock nádoby a plášte?
Plášte, škrupiny a kužele zakružujeme do Ø 8 000 mm z plechu do 120 mm; s kompletnými aparátmi manipulujeme do 50 t a dĺžky 26 m cez žeriavový systém 25 t v Lorchu.
Ako sa skúšajú a dokumentujú zvary na nádobách a aparátoch?
Vlastným skúšobným personálom Level 2 podľa DIN EN ISO 9712 — vizuálna kontrola, kapilárna skúška a skúška magnetickou práškovou metódou priamo u nás. Ultrazvukovú skúšku vykonáva v našom závode certifikovaný skúšobný personál nášho kooperačného partnera. Rozsah skúšok stanovíme pre každú zákazku; dokumentácia zahŕňa skúšobné správy a hutné osvedčenie 3.1 podľa EN 10204 ku každej šarži.
Dodáva Bock výrobcom zariadení aj mimo regiónu Stuttgart?
Áno. Z lokality Lorch v regióne Stuttgart dodávame výrobcom zariadení a aparátov v celom Nemecku a v regióne DACH. Aj ťažké diely do 50 t nakladáme u nás — vrátane prípravy na nadrozmerné a ťažké prepravy.
Dopytovať plášťové diely nádob, aparáty alebo tlakové nádoby
Pošlite nám výkres a počet kusov — preveríme výrobu podľa AD 2000 HP 0 a EN 1090-2 EXC3 a odpovieme spoľahlivou ponukou.
Certifikované podľa DIN EN 1090-2 EXC3 · AD 2000 HP 0 · Hutné osvedčenie 3.1 podľa EN 10204.
