Συγκολλητά συγκροτήματα έως 50 t κατά DIN EN 1090-2 EXC3
Φέροντα και τεχνικά απαιτητικά συγκολλητά συγκροτήματα έως 50 t – κατασκευασμένα ως πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3 στο Lorch.
DIN EN 1090-2 EXC3
Πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά EXC3, EN ISO 3834-2 και ISO 9001:2015.
Συγκροτήματα έως 50 t
Γερανοσύστημα 2×25-t για ασφαλή χειρισμό βαρέων συγκολλητών συγκροτημάτων.
MIG/MAG · WIG · UP
Τρεις μέθοδοι συγκόλλησης ανάλογα με τις απαιτήσεις του εξαρτήματος και την απαιτούμενη ποιότητα ραφής.
Ευρωπαϊκοί χάλυβες ποιότητας
Χάλυβας, λεπτόκοκκος δομικός χάλυβας, Hardox και ανοξείδωτος χάλυβας – αποκλειστικά πιστοποιημένα υλικά.
ΜΚΕ in-house Level 2
VT, PT και MT κατά DIN EN ISO 9712 εσωτερικά, UT ανά έργο μέσω του συνεργάτη μας.
Επακόλουθη κατεργασία από μία πηγή
Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση στην ίδια μονάδα.
Συγκολλητά συγκροτήματα κατά σχέδιο και τεχνική προδιαγραφή
Ως συγκολλητά συγκροτήματα εννοούμε συναρμολογημένες μεταλλικές κατασκευές από χάλυβα, οι οποίες κατασκευάζονται σύμφωνα με το σχέδιο ή την τεχνική προδιαγραφή του πελάτη – από το απλό συγκρότημα έως το βαρύ, πολυμερές συγκολλητό εξάρτημα με αυστηρές απαιτήσεις ανοχών, υψηλές κατηγορίες αντοχής ή απαιτητικές ιδιότητες υλικού.
Ο τομέας παραγωγής της Bock είναι σχεδιασμένος για βαρέα εξαρτήματα έως 50 t. Μέσω της συνεργίας διαφορετικών μεθόδων συγκόλλησης και μιας ευρείας τεχνογνωσίας υλικών, μπορούν να κατασκευαστούν αξιόπιστα και κατασκευαστικά σύνθετα συγκροτήματα σύμφωνα με τις προδιαγραφές σας.
Εφόσον απαιτείται, η μηχανική κατεργασία, η αμμοβολή, η βαφή και η συναρμολόγηση μπορούν να ενσωματωθούν στη ροή του έργου.
Ως πιστοποιημένη επιχείρηση συγκόλλησης στην περιφέρεια Ostalbkreis αναλαμβάνουμε συγκόλληση φασόν και φέροντα συγκολλητά συγκροτήματα κατά EN 1090 για πελάτες στην περιοχή της Στουτγάρδης, στο Remstal και σε όλη τη Νότια Γερμανία.

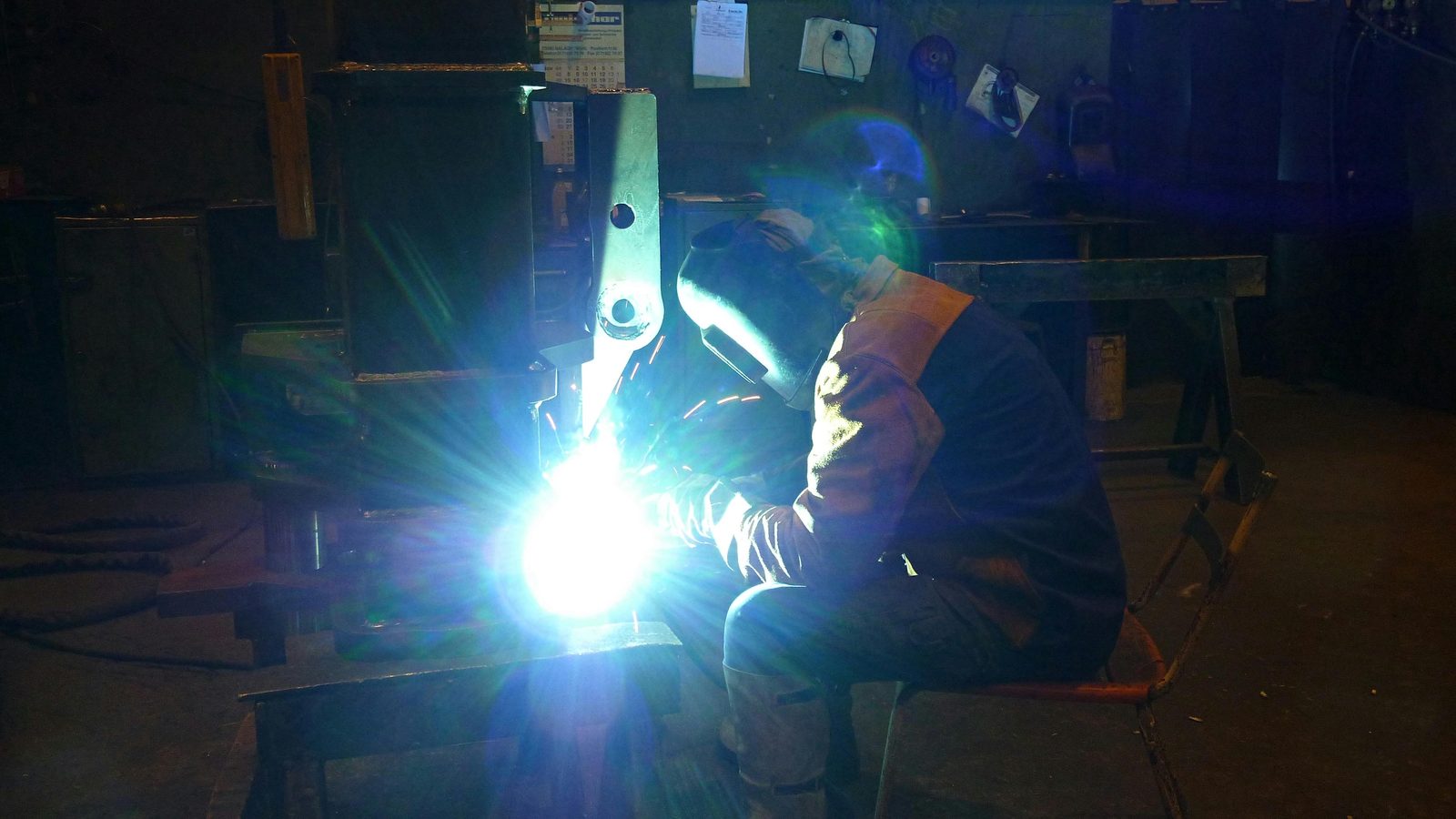

Συγκόλληση MIG/MAG, TIG και βυθισμένου τόξου (UP) ανάλογα με τις απαιτήσεις του εξαρτήματος
Ανάλογα με τη γεωμετρία του εξαρτήματος, το υλικό και τις απαιτήσεις της ραφής, η Bock εφαρμόζει διαφορετικές μεθόδους συγκόλλησης:

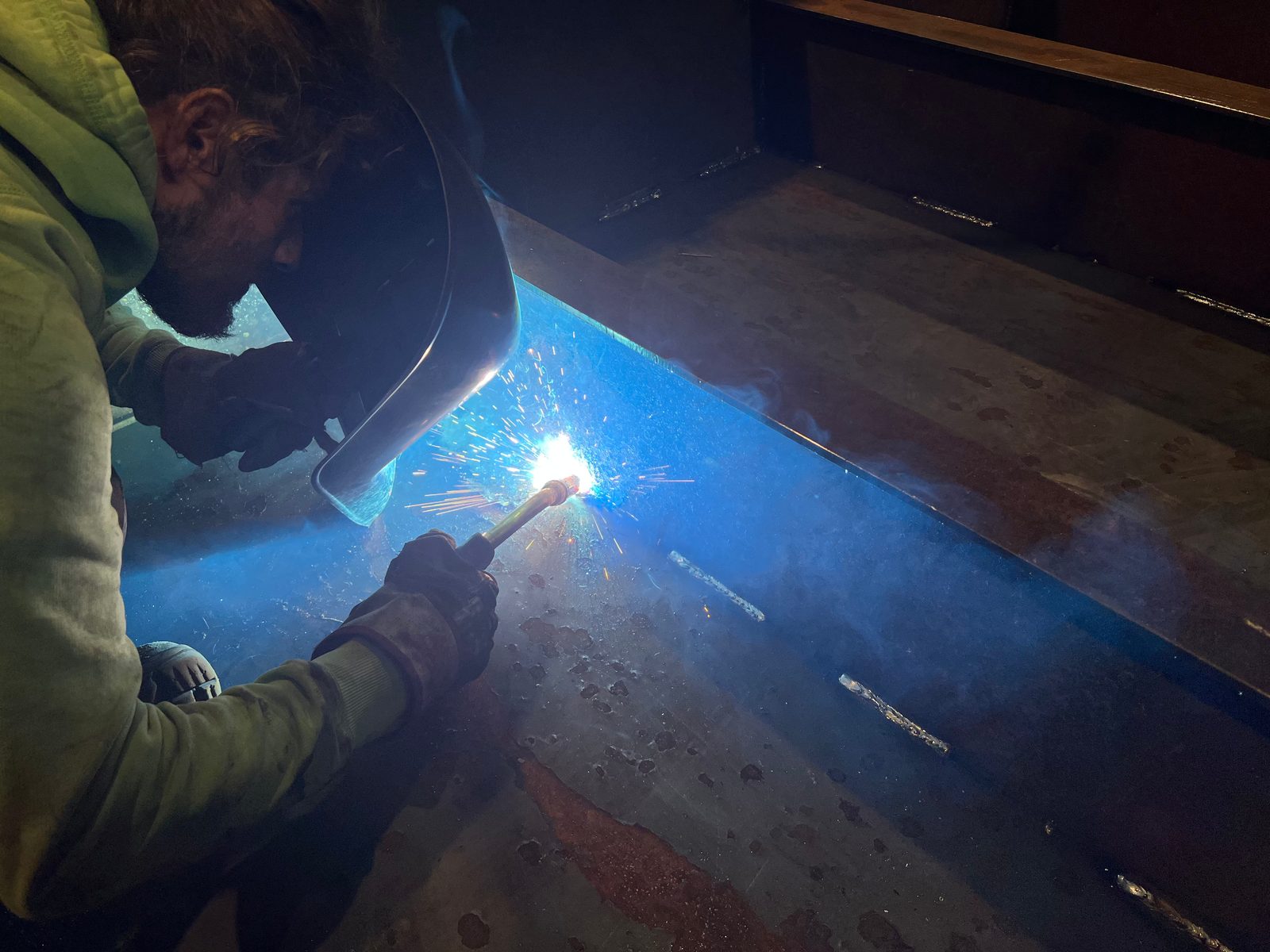

- Συγκόλληση MIG/MAG
- είναι η τυπική μέθοδος για δομικά εξαρτήματα από χάλυβα και σύνθετα συγκροτήματα. Είναι κατάλληλη για ευρεία γκάμα υλικών και επιτρέπει επίσης την κατεργασία υψηλής αντοχής λεπτόκοκκων δομικών χαλύβων.
- Συγκόλληση TIG
- εφαρμόζεται εκεί όπου απαιτούνται ιδιαίτερα υψηλή ποιότητα ραφής και αυστηρές ανοχές – για παράδειγμα σε συγκροτήματα από ανοξείδωτο χάλυβα ή σε κρίσιμες για την ποιότητα συγκολλήσεις.
- Συγκόλληση βυθισμένου τόξου (UP)
- είναι η μέθοδος για βαθιές, υψηλής αντοχής ραφές σε βαρέα εξαρτήματα. Πλήρως αυτοματοποιημένες εγκαταστάσεις ESAB με ιστούς προβόλου έως 7 m επιτρέπουν υψηλής αντοχής διαμήκεις ραφές ακόμη και σε μεγάλων διαστάσεων κατασκευές.
- Συγκόλληση ήλων
- συνδέει ήλους με κεφαλή και σπειρωτούς έως Ø 22 mm απευθείας στο εξάρτημα σε δευτερόλεπτα – για σημεία στερέωσης, αγκύρια και στηρίγματα χωρίς διαμπερή οπή.
Η επιλογή της μεθόδου εξαρτάται από τις απαιτήσεις του εξαρτήματός σας. Εφόσον απαιτείται, εντός ενός συγκροτήματος εφαρμόζονται και συνδυασμοί περισσότερων μεθόδων.
Τεχνολογία συγκόλλησης και εξοπλισμός
Το συγκολλητήριο της Bock είναι εκτενώς εξοπλισμένο για βαριά και μεγάλων διαστάσεων συγκροτήματα:
- Περίπου 100 θέσεις συγκόλλησης προστατευτικού αερίου για MAG/MIG και WIG (Oerlikon, ESAB, Lorch, Ess)
- Τρεις εγκαταστάσεις βυθισμένου τόξου ESAB (ιστοί κολόνας και βραχίονα) — έως 1.250 A, ύψος βραχίονα και εργασίας έως 7 m
- Συγκόλληση ήλων έως Ø 22 mm
- Πολυάριθμες διατάξεις περιστροφής και αναστροφής καθώς και βάσεις κυλίνδρων — εξαρτήματα έως 60 t τοποθετούμενα με δυνατότητα περιστροφής

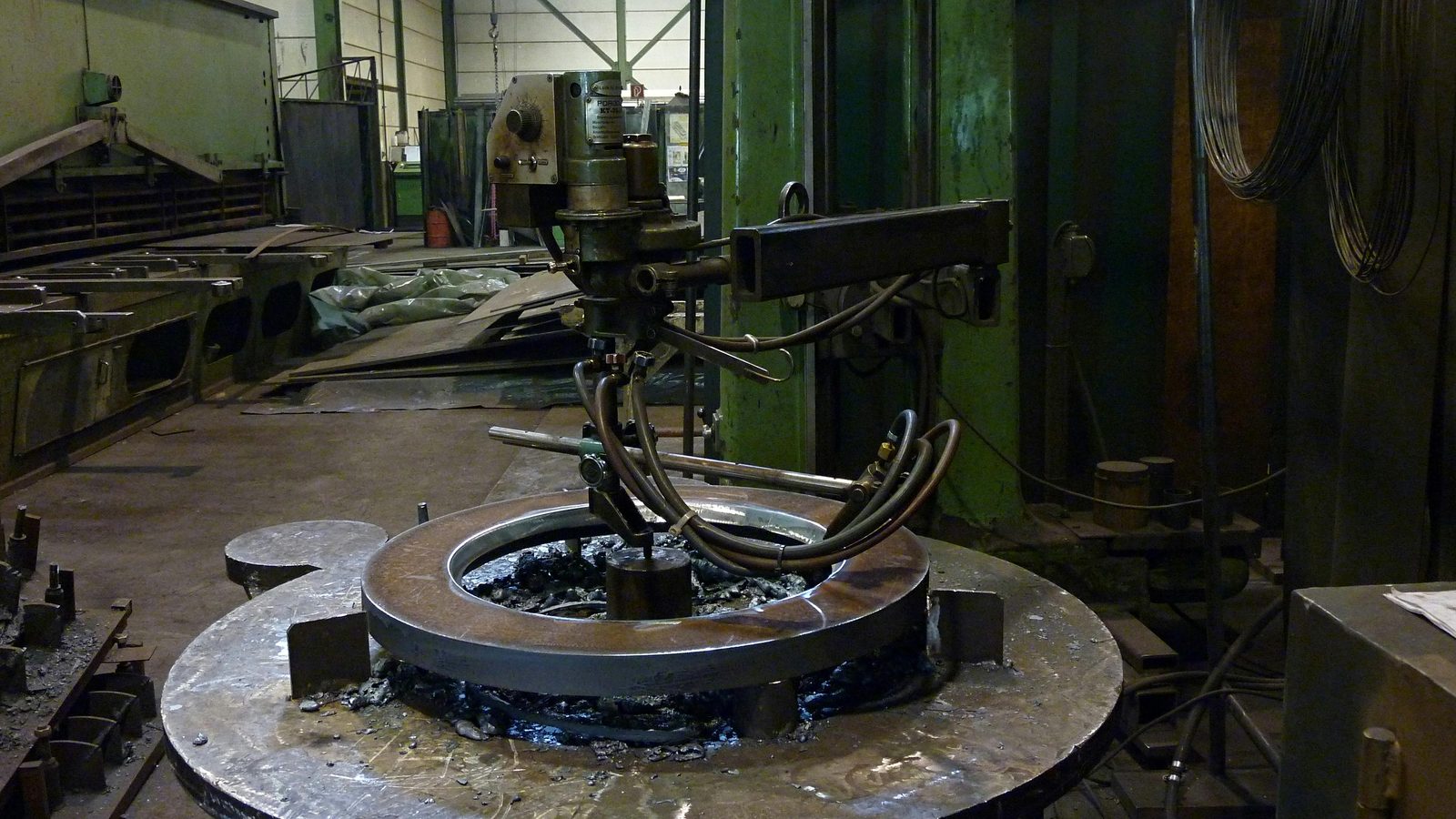

- Φρέζα ακμών (Alme) για την προετοιμασία ραφής συγκόλλησης έως 12 × 45°
Έτσι οι ραφές συγκολλούνται σε βέλτιστη θέση — οικονομικά, με επαναληψιμότητα και στην ελεγμένη ποιότητα μιας πιστοποιημένης εξειδικευμένης επιχείρησης συγκόλλησης.
Ευρωπαϊκοί χάλυβες ποιότητας έως 50 t βάρος ανά τεμάχιο
Για τα συγκολλητά συγκροτήματα, η Bock κατεργάζεται κυρίως ευρωπαϊκούς χάλυβες ποιότητας με ιχνηλάσιμη προέλευση. Ανάλογα με το σχέδιο και τις απαιτήσεις, χρησιμοποιούνται τα ακόλουθα υλικά:
- Δομικός χάλυβας (S235, S355)
- Λεπτόκοκκος δομικός χάλυβας (υψηλότερης αντοχής)
- Hardox (χάλυβας αντοχής στη φθορά για συγκροτήματα με αποξεστική καταπόνηση)
- Ανοξείδωτος χάλυβας / χάλυβας ανθεκτικός στη διάβρωση
- Περαιτέρω υλικά σύμφωνα με τα στοιχεία του σχεδίου ή του προτύπου
Η ποιότητα και η προέλευση του υλικού τεκμηριώνονται, εφόσον υπάρχουν σχετικές προδιαγραφές έργου ή πελάτη, μέσω πιστοποιητικών και βεβαιώσεων ελέγχου. Τα εξαρτήματα μπορούν να φτάσουν έως 50 t βάρος ανά τεμάχιο· τα ειδικά όρια για ειδικά υλικά ή ασυνήθιστες διαστάσεις καθορίζονται ανά έργο.
Πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων – DIN EN 1090-2 EXC3, EN ISO 3834-2 και μη καταστροφικοί έλεγχοι (ZfP)
Η Bock Maschinenbau είναι πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3 και EN ISO 3834-2. Συμπληρωμένα από ένα πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015, αυτά τα πρότυπα διαμορφώνουν ένα δεσμευτικό πλαίσιο ποιότητας για την κατασκευή συγκολλητών συγκροτημάτων: οι πιστοποιήσεις διαδικασιών συγκόλλησης, οι απαιτήσεις ελέγχου και οι υποχρεώσεις τεκμηρίωσης αποτελούν μέρος της παραγωγής. Για εντολείς με υποχρέωση τεκμηρίωσης, τα τρέχοντα πιστοποιητικά είναι διαθέσιμα ως PDF.
Διασφάλιση ποιότητας και μη καταστροφικός έλεγχος
Στα συγκολλητά συγκροτήματα δεν είναι καθοριστική μόνο η ολοκληρωμένη ραφή, αλλά και ο ιχνηλάσιμος έλεγχος της απαιτούμενης ποιότητας. Γι' αυτό οι εργασίες συγκόλλησης συνοδεύονται από κατάλληλα μέτρα διασφάλισης ποιότητας. Ανάλογα με το εξάρτημα, το υλικό, την κατηγορία ραφής και την προδιαγραφή του πελάτη, μπορούν να εφαρμοστούν οπτικοί έλεγχοι καθώς και μέθοδοι μη καταστροφικού ελέγχου (ZfP).
- Ο οπτικός έλεγχος (VT), ο έλεγχος με διεισδυτικά υγρά (PT) και ο έλεγχος μαγνητικών σωματιδίων (MT) είναι διαθέσιμοι εσωτερικά (in-house) με πιστοποίηση Level 2 κατά DIN EN ISO 9712.
- Οι έλεγχοι με υπερήχους (UT) διατίθενται ανά έργο εντός της επιχείρησης από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας.
Έτσι μπορούν να αξιολογηθούν ενδείξεις επιφανείας, ρωγμές, ανωμαλίες κοντά στην επιφάνεια καθώς και εσωτερικές ανωμαλίες σε κατάλληλα εξαρτήματα και συγκολλήσεις.
Οι απαιτήσεις ελέγχου και τεκμηρίωσης καθορίζονται ανά έργο σύμφωνα με το σχέδιο, τις απαιτήσεις του προτύπου και την προδιαγραφή του πελάτη. Έτσι η διασφάλιση ποιότητας δεν παραμένει γενικόλογη, αλλά προσαρμόζεται ανά έργο στο εκάστοτε συγκρότημα.
Μηχανική κατεργασία, αμμοβολή, βαφή και συναρμολόγηση κατ' απαίτηση
Τα συγκολλητά συγκροτήματα απαιτούν συχνά περαιτέρω στάδια κατασκευής. Εφόσον απαιτείται, οι ακόλουθες διεργασίες μπορούν να ενσωματωθούν στη ροή του έργου:
- Μηχανική τελική κατεργασία
- CNC κατεργασία μεγάλων εξαρτημάτων έως 50 t, φρεζάρισμα με μηχανή γέφυρας έως 26.000 mm, τόρνευση καρουζέλ έως Ø 4.800 mm.
- Προετοιμασία επιφάνειας
- Αμμοβολή έως Sa 2,5 σε θάλαμο μεγάλων διαστάσεων.
- Αντιδιαβρωτική προστασία και βαφή
- Βιομηχανική βαφή κατά EN ISO 12944 σε θάλαμο μεγάλων διαστάσεων 25 × 7 × 6 m.
- Συναρμολόγηση
- Προσυναρμολόγηση ή μερική συναρμολόγηση συγκροτημάτων ανά έργο.
Έτσι τα συγκολλητά συγκροτήματα δεν συγκολλούνται απλώς, αλλά ανάλογα με το έργο κατεργάζονται περαιτέρω, προετοιμάζονται, επιστρώνονται ή προσυναρμολογούνται – ανάλογα με τις απαιτήσεις και τη συμφωνία.
Κατάλληλο για βαρέα και κανονιστικά απαιτητικά συγκολλητά εξαρτήματα
Τα συγκολλητά συγκροτήματα της Bock κατασκευάζονται για τεχνικά απαιτητικές εφαρμογές, όπου η ποιότητα του υλικού, η πιστοποίηση και η γεωμετρία της ραφής παίζουν καθοριστικό ρόλο:
- Φέροντα και υψηλά καταπονούμενα συγκροτήματα με υποχρέωση τεκμηρίωσης κατά πρότυπο
- Συγκολλητά εξαρτήματα με καταπόνηση φθοράς που περιέχουν Hardox

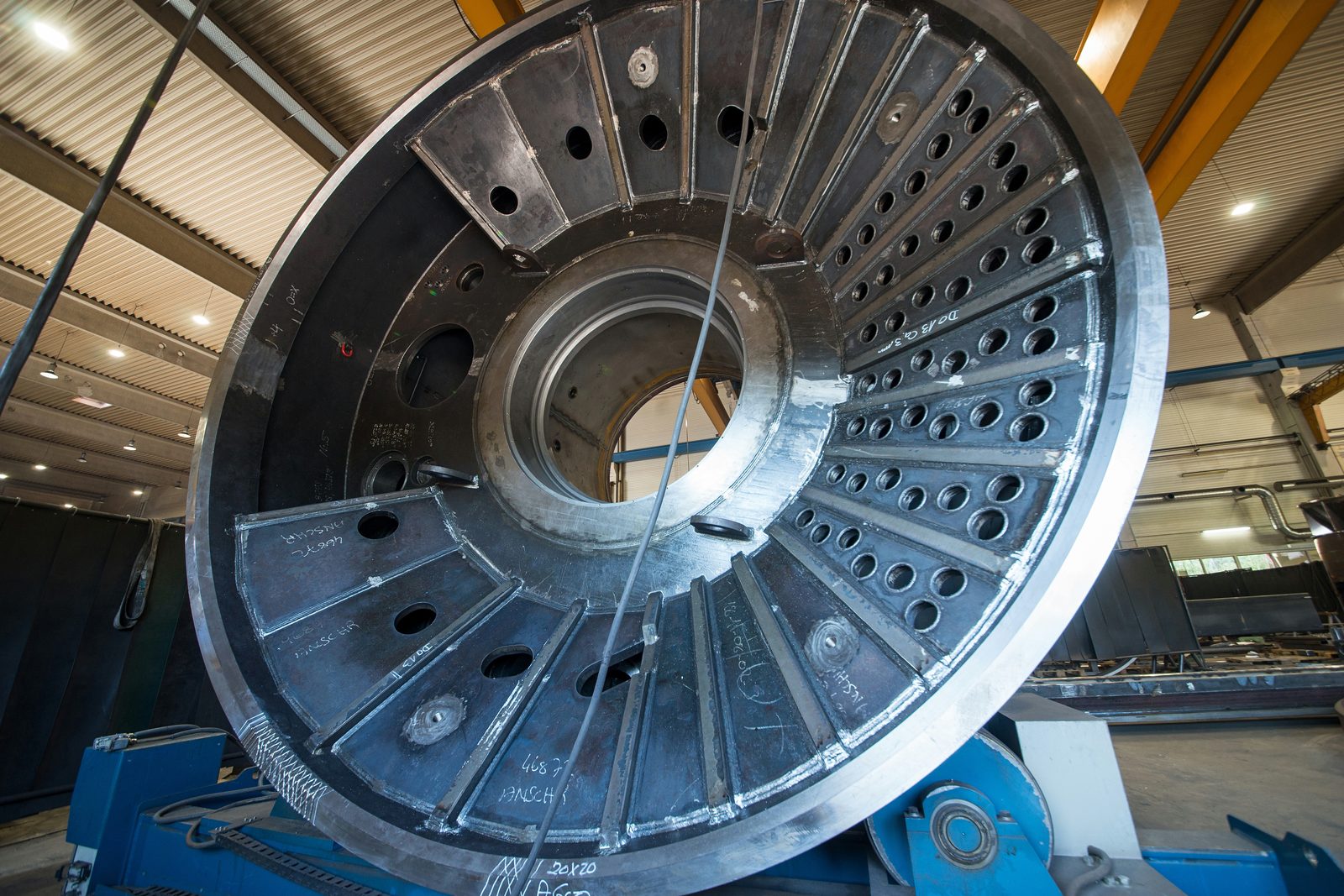

- Βαρέα μεμονωμένα εξαρτήματα και συγκροτήματα με βάρος ανά τεμάχιο άνω των 10 t
- Συγκροτήματα με αυστηρές διαστασιακές ανοχές και ανοχές μορφής
Για έργα όπου το βάρος του εξαρτήματος και η πολυπλοκότητα της κατασκευής υπερβαίνουν το επίπεδο ενός συγκροτήματος, η εξειδικευμένη κατασκευή βαρέων συγκολλητών δομών προσφέρει το κατάλληλο πλαίσιο.
Συγκολλητά συγκροτήματα – γιατί Bock
Η Bock Maschinenbau κατασκευάζει εδώ και πάνω από έξι δεκαετίες συγκολλητές κατασκευές και βαρέα συγκροτήματα στην έδρα της στο Lorch:
- Πιστοποίηση
- DIN EN 1090-2 EXC3, EN ISO 3834-2 και DIN EN ISO 9001:2015 – δεσμευτικό πλαίσιο ποιότητας για απαιτητικούς εντολείς
- Ικανότητα κατεργασίας βαρέων εξαρτημάτων
- Κατασκευή συγκροτημάτων έως 50 t βάρος ανά τεμάχιο
- Τεχνογνωσία υλικών
- Αποκλειστικά ευρωπαϊκοί χάλυβες ποιότητας – χάλυβας, Hardox, ανοξείδωτος χάλυβας και λεπτόκοκκος δομικός χάλυβας
- Εύρος μεθόδων
- Συγκόλληση MIG/MAG, TIG και βυθισμένου τόξου (UP) ανάλογα με τις απαιτήσεις
- Διασφάλιση ποιότητας
- VT, PT και MT εσωτερικά (in-house) Level 2 κατά DIN EN ISO 9712· UT ανά έργο μέσω του συνεργάτη μας
- Επακόλουθη κατεργασία
- Μηχανική κατεργασία, αμμοβολή, βαφή και συναρμολόγηση ενσωματώσιμες στην ίδια μονάδα παραγωγής
- Συγκόλληση φασόν για την περιοχή
- Συγκόλληση φασόν φερόντων συγκροτημάτων κατά EXC3 για χαλυβοκατασκευαστές και κατασκευαστές εγκαταστάσεων από την περιοχή της Στουτγάρδης, την περιοχή DACH και σε όλη την Ευρώπη — πιστοποιημένα, από την εγκατάστασή μας στο Lorch.
Επικοινωνία
Το έργο σας — απευθείας από την περιοχή
Στείλτε μας το αίτημά σας για κατασκευή κατ’ ανάθεση, μεταλλικές κατασκευές ή ειδικές κατασκευές μηχανών — θα επικοινωνήσουμε μαζί σας σύντομα.
Ζητήστε προσφορά για συγκολλητό συγκρότημα
Για μια πρώτη εκτίμηση χρειαζόμαστε το σχέδιό σας ή την τεχνική προδιαγραφή, το υλικό, την επιθυμητή ποσότητα τεμαχίων καθώς και στοιχεία σχετικά με τις απαιτήσεις ποιότητας, ελέγχου και τεκμηρίωσης. Ελέγχουμε τις δυνατότητες κατασκευής και συντάσσουμε μια προσφορά χωρίς δέσμευση.
