Svejste enheder op til 50 t efter DIN EN 1090-2 EXC3
Bærende og teknisk krævende svejste enheder op til 50 t – fremstillet af en certificeret svejsevirksomhed efter DIN EN 1090-2 EXC3 i Lorch (Ostalbkreis · Stuttgart-området).
DIN EN 1090-2 EXC3
Certificeret svejsevirksomhed efter EXC3, EN ISO 3834-2 og ISO 9001:2015.
Enheder op til 50 t
2×25-t-kransystem til sikker håndtering af tunge svejste enheder.
MIG/MAG · TIG · UP
Tre svejsemetoder alt efter emnekrav og krævet sømkvalitet.
Europæisk kvalitetsstål
Stål, finkornstål, Hardox og rustfrit stål – udelukkende certificerede materialer.
NDT in-house level 2
VT, PT og MT efter DIN EN ISO 9712 i eget hus, UT tilgængelig projektspecifikt.
Efterfølgende bearbejdning fra én leverandør
CNC-bearbejdning, sandblæsning, lakering og montage på samme fabrik.
Svejste enheder efter tegning og kravspecifikation
Ved svejste enheder forstår vi sammenføjede stålkonstruktioner, der fremstilles efter kundens tegning eller kravspecifikation – fra den enkle enhed til det tunge, flerdelte svejseemne med snævre tolerancekrav, høje styrkeklasser eller krævende materialeegenskaber.
Produktionsområdet hos Bock er dimensioneret til tunge emner op til 50 t. Samspillet mellem forskellige svejsemetoder og en bred materialekompetence gør, at selv konstruktivt komplekse enheder kan fremstilles pålideligt efter dine specifikationer.
Efter behov kan mekanisk bearbejdning, sandblæsning, lakering og montage integreres i projektforløbet.
Som certificeret svejsevirksomhed i Ostalbkreis påtager vi os lønsvejsning og bærende svejste enheder efter EN 1090 for kunder i Stuttgart-området, i Remstal og i hele Sydtyskland.

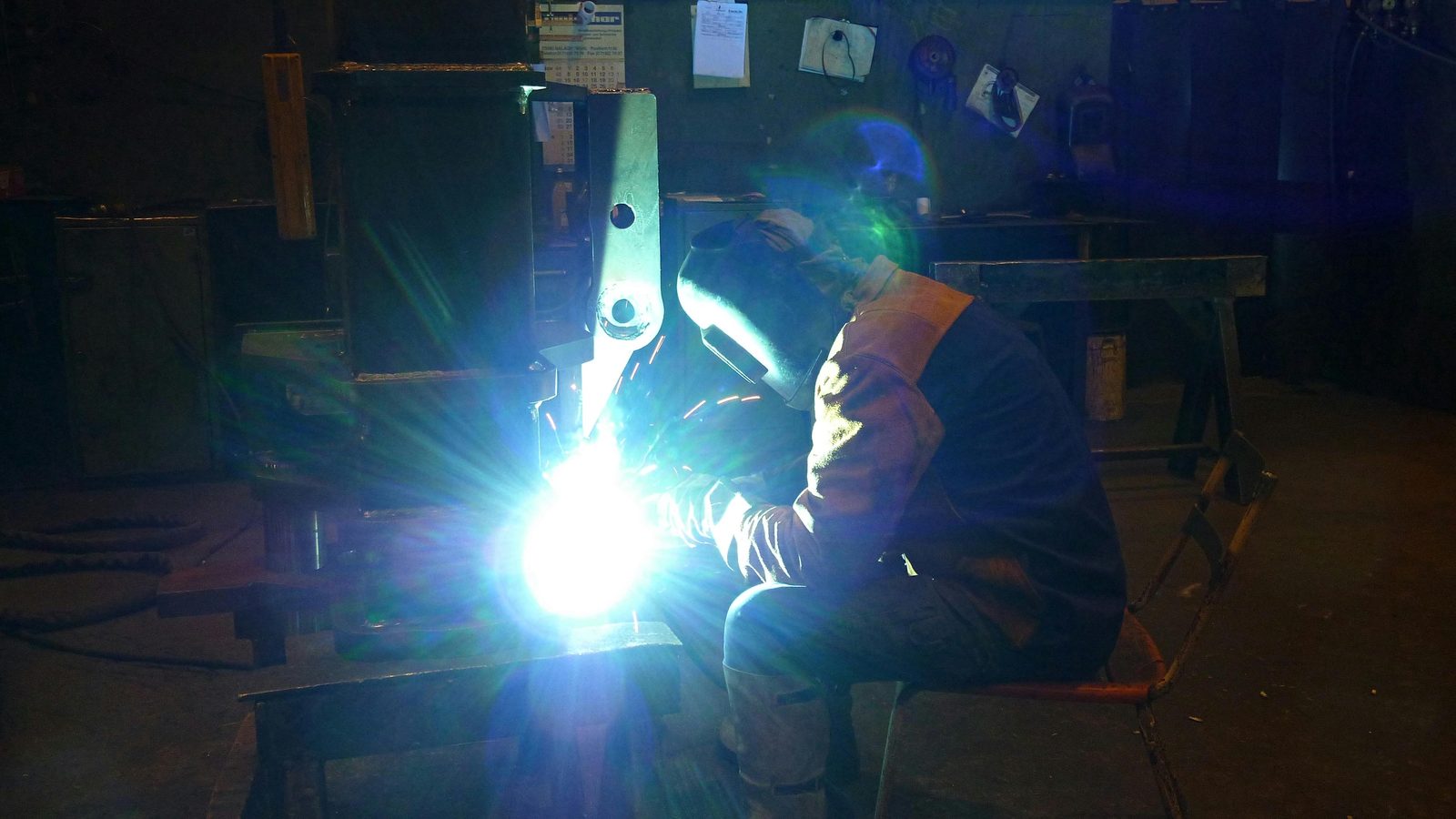

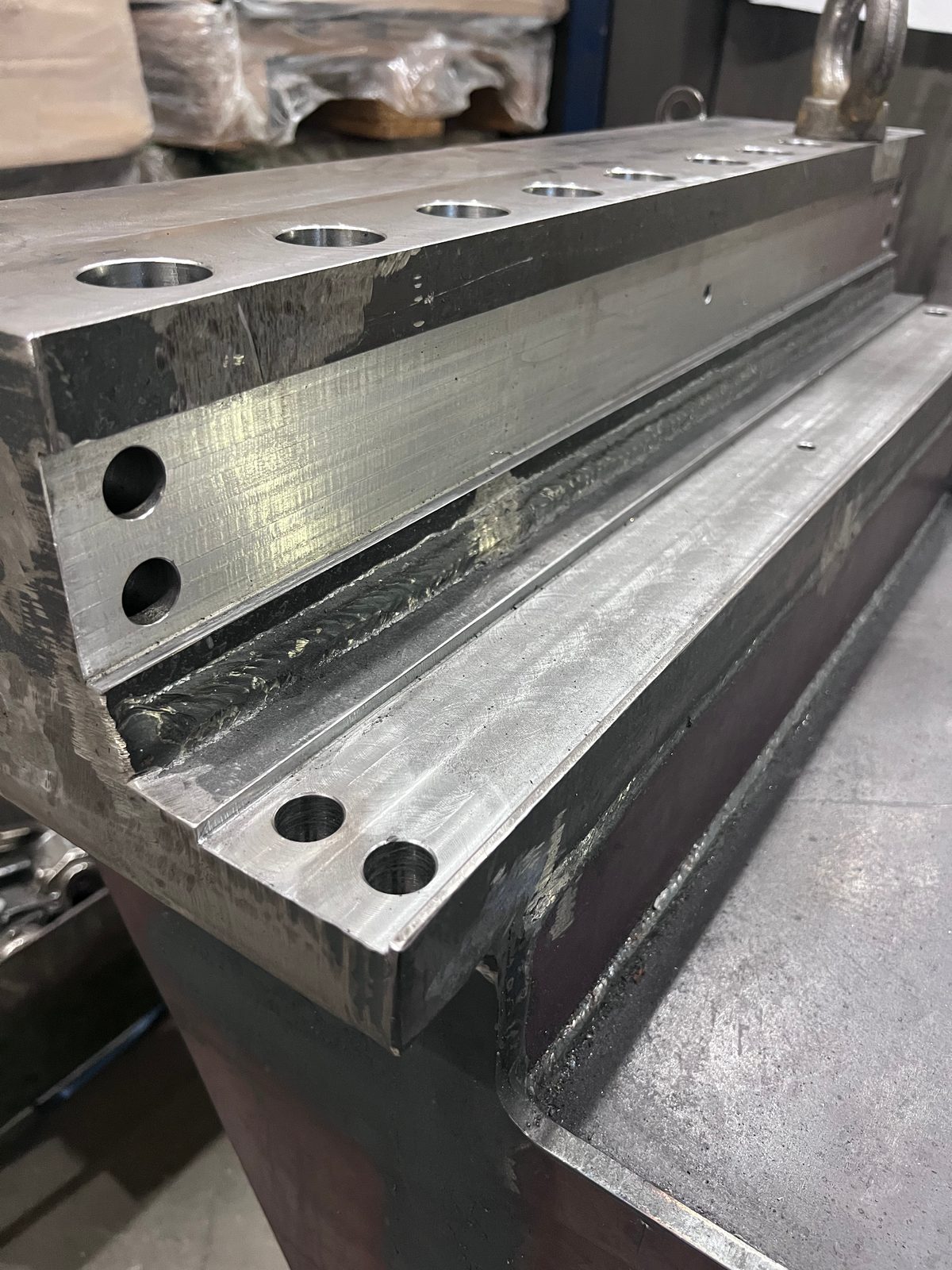

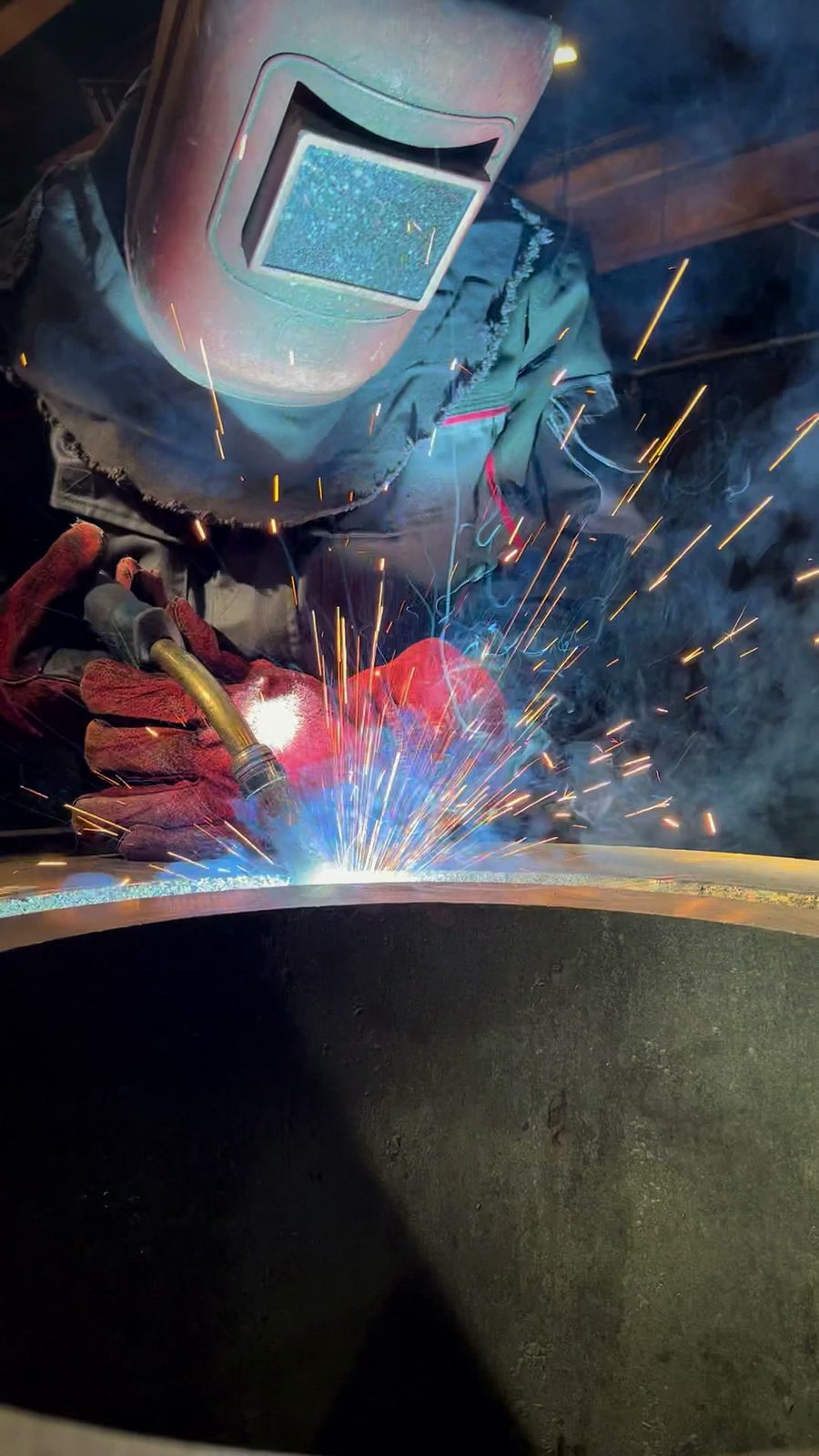

MIG/MAG-, TIG- og pulversvejsning (UP) alt efter emnekrav
Alt efter emnegeometri, materiale og sømkrav anvender Bock forskellige svejsemetoder:

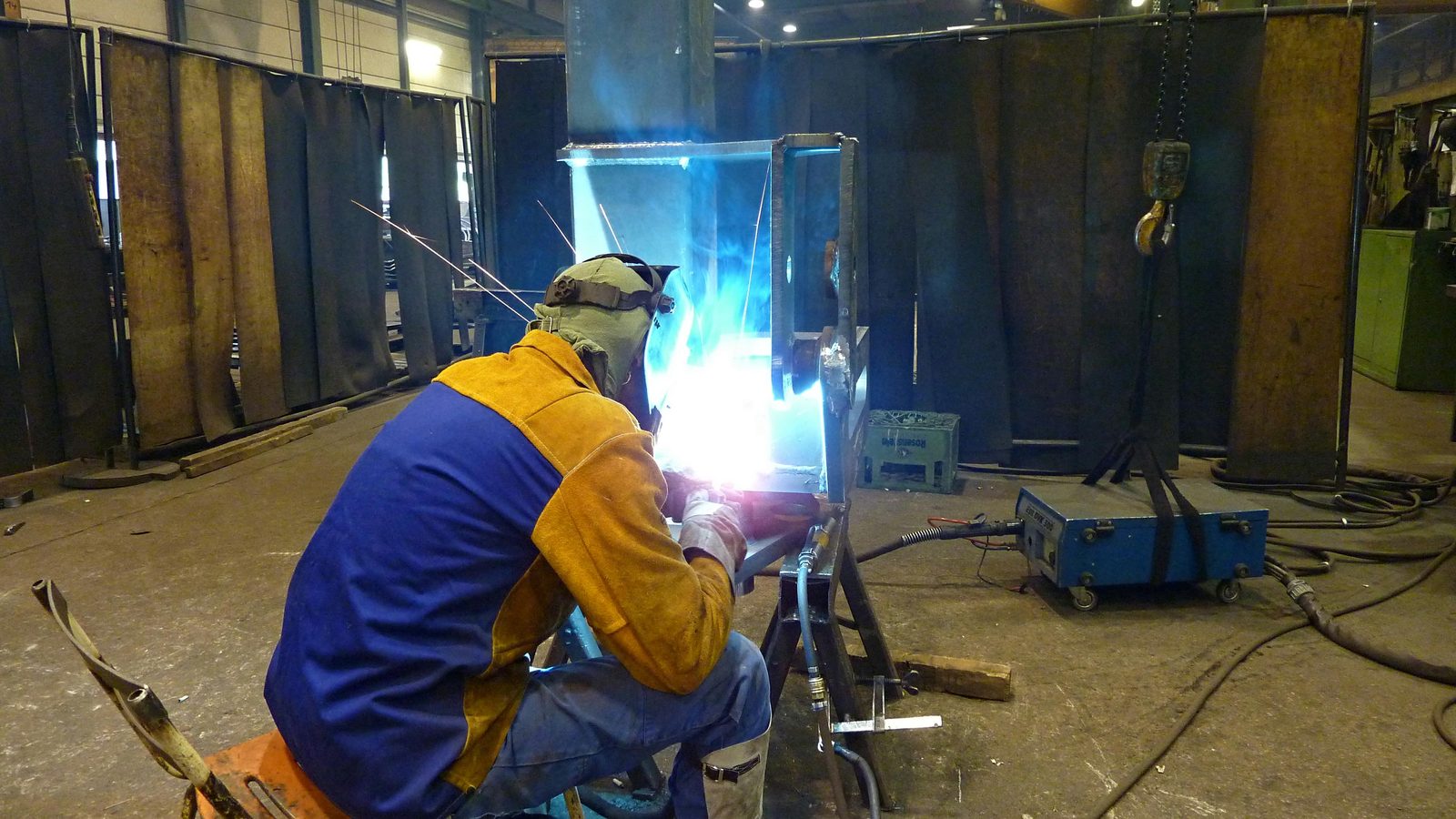

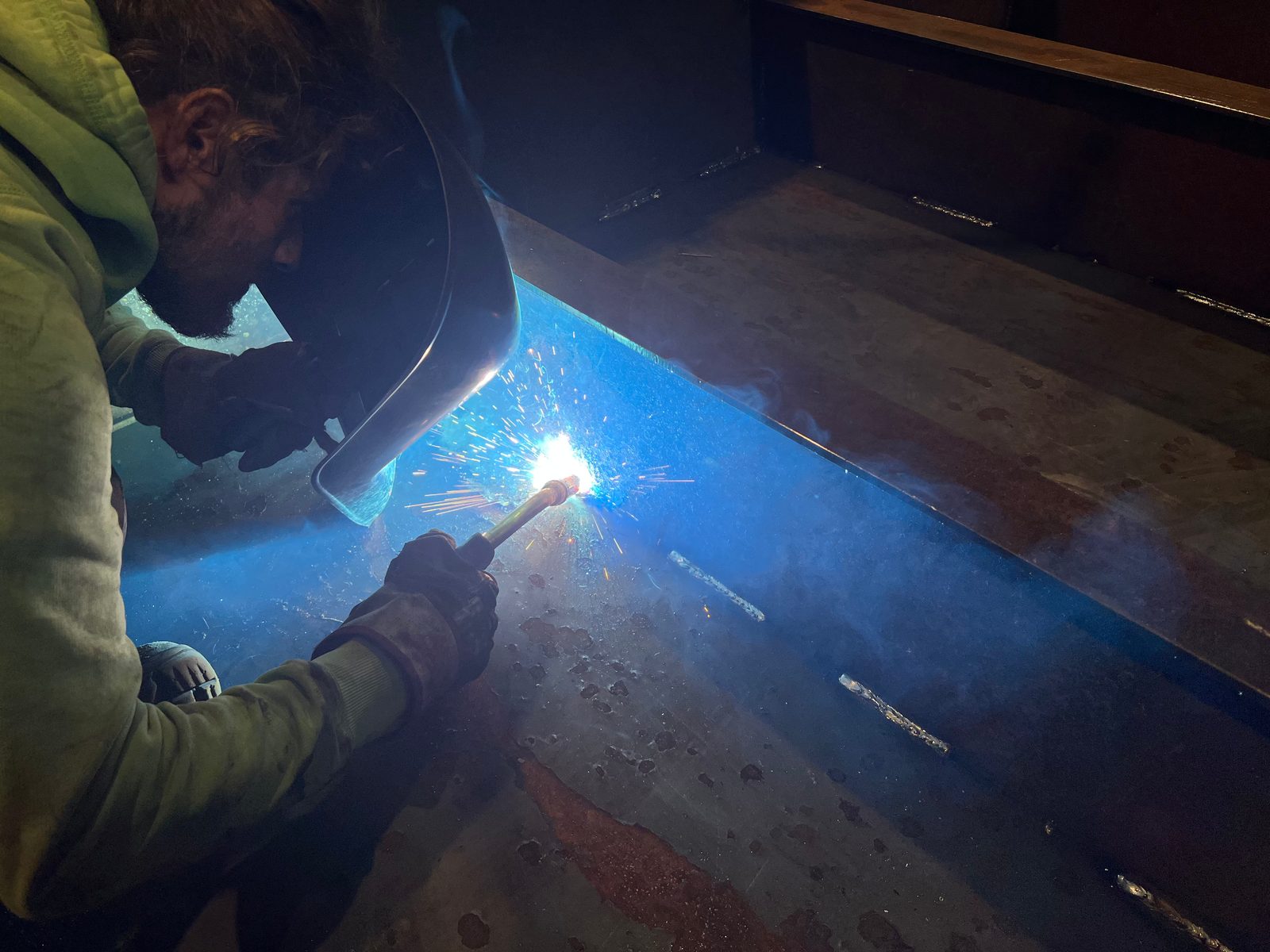

- MIG/MAG-svejsning
- er standardmetoden til konstruktive stålemner og komplekse enheder. Den egner sig til en bred materialepalette og gør det også muligt at forarbejde højstyrke finkornstål.

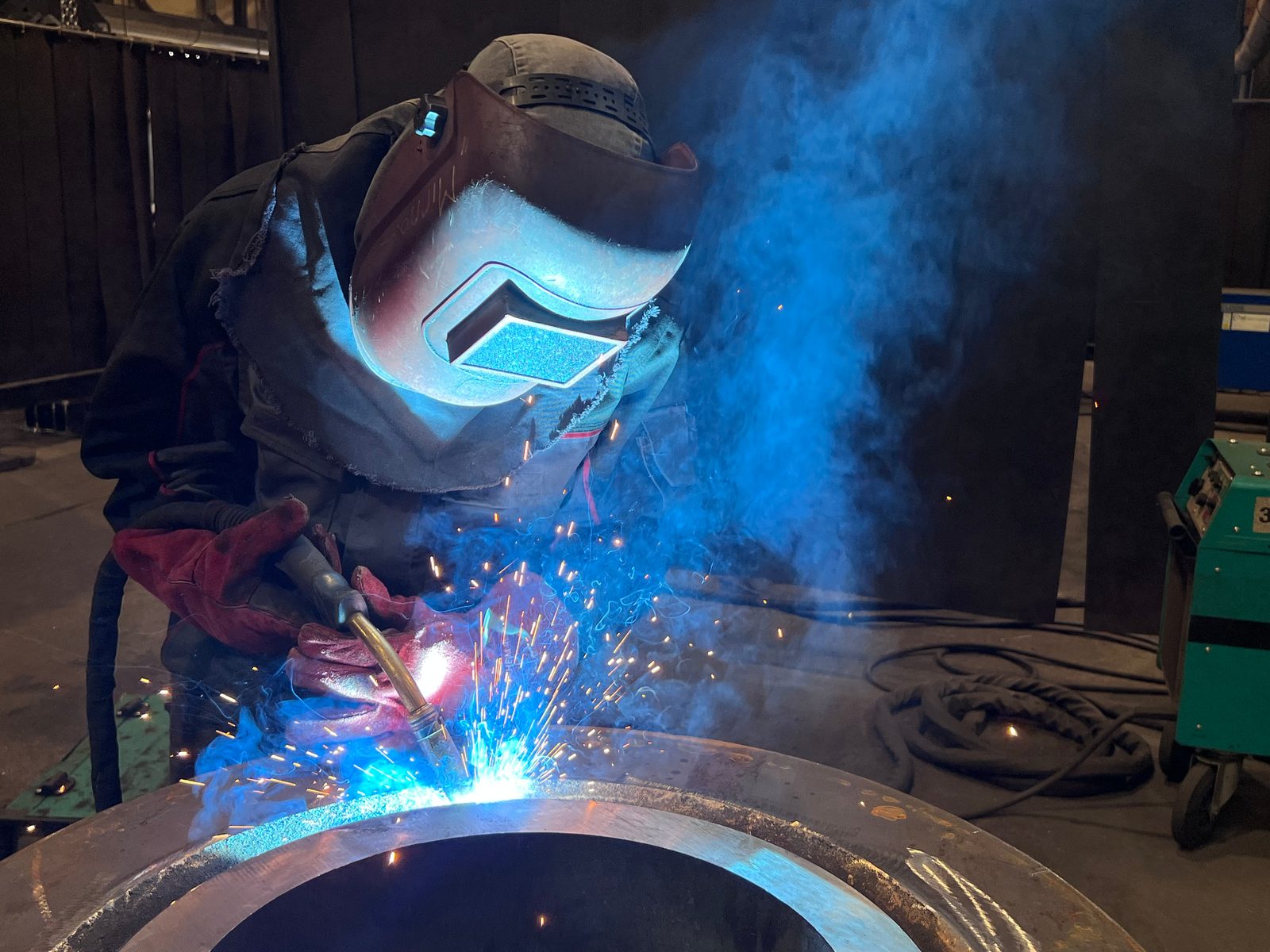

- TIG-svejsning
- anvendes dér, hvor der kræves særligt høj sømkvalitet og snævre tolerancer – fx ved enheder i rustfrit stål eller kvalitetskritiske svejsesamlinger.
- Pulversvejsning (UP)
- er metoden til dybe sømme med høj styrke på tunge emner. Fuldautomatiserede ESAB-anlæg med master op til 7 m udlæg muliggør langsgående højstyrkesømme selv på storformatede strukturer.
- Boltsvejsning
- sammenføjer hoved- og gevindbolte op til Ø 22 mm med emnet på få sekunder – til fastgørelsespunkter, ankre og holdere uden gennemgående boring.
Valget af metode afhænger af kravene til dit emne. Efter behov anvendes også kombinationer af flere metoder inden for samme enhed.
Svejseteknik og udstyr
Svejseafdelingen hos Bock er omfattende udstyret til tunge og storformatede enheder:
- Omkring 100 svejsepladser til beskyttelsesgassvejsning med MAG/MIG og TIG (Oerlikon, ESAB, Lorch, Ess)
- Tre ESAB-pulversvejseanlæg (søjle- og udliggermaster) – op til 1.250 A, udligger- og arbejdshøjde op til 7 m
- Boltsvejsning op til Ø 22 mm
- Talrige dreje- og vendeanordninger samt rullebukke – emner op til 60 t kan positioneres drejbart

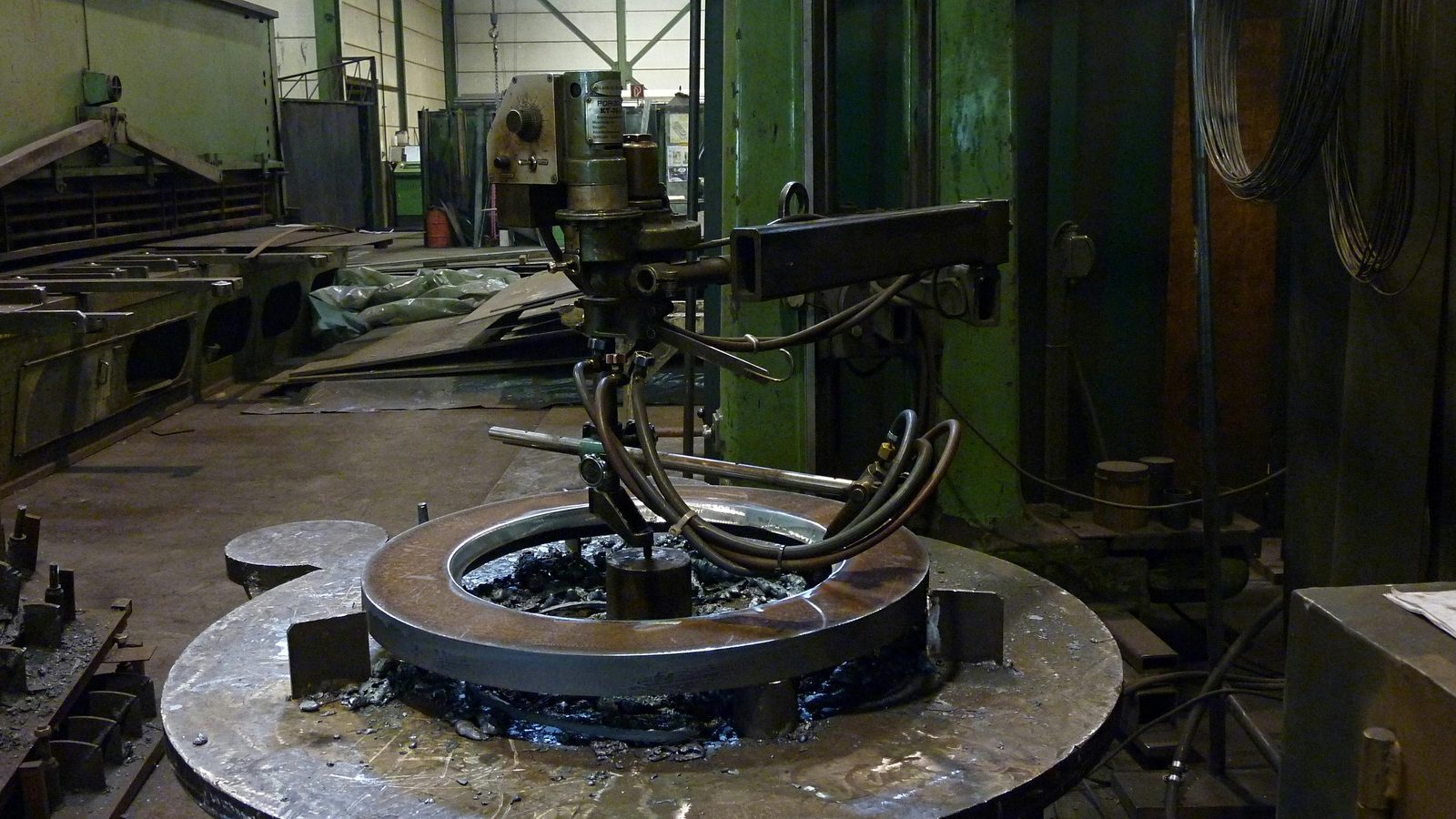

- Kantfræser (Alme) til svejsesømforberedelse op til 12 × 45°
Sådan svejses sømmene i optimal position – økonomisk, med høj gentagelsesnøjagtighed og i den dokumenterede kvalitet fra en certificeret svejsevirksomhed.
Europæisk kvalitetsstål op til 50 t stykvægt
Til svejste enheder forarbejder Bock overvejende europæisk kvalitetsstål med sporbar oprindelse. Alt efter tegning og krav anvendes følgende materialer:
- Konstruktionsstål (S235, S355)
- Finkornstål (højere styrke)
- Hardox (slidbestandigt stål til abrasivt belastede enheder)
- Rustfrit stål / korrosionsbestandigt stål
- Yderligere materialer efter tegnings- eller normangivelse
Materialekvalitet og materialeoprindelse dokumenteres ved tilsvarende projekt- eller kundekrav med attester og prøvningscertifikater. Emner kan have en stykvægt på op til 50 t; specifikke grænser for specialmaterialer eller usædvanlige dimensioner afstemmes projektspecifikt.
Certificeret svejsevirksomhed – DIN EN 1090-2 EXC3, EN ISO 3834-2 og NDT
Bock Maschinenbau er certificeret svejsevirksomhed efter DIN EN 1090-2 EXC3 og EN ISO 3834-2. Suppleret med et certificeret kvalitetsledelsessystem efter DIN EN ISO 9001:2015 udgør disse standarder en forpligtende kvalitetsramme for produktionen af svejste enheder: svejseprocedurekvalifikationer, prøvningskrav og dokumentationspligter er en fast del af produktionen. Ordregivere med dokumentationspligt kan hente de aktuelle certifikater som PDF.
Kvalitetssikring og ikke-destruktiv prøvning
Ved svejste enheder er det ikke kun den færdige søm, der er afgørende, men også den sporbare prøvning af den krævede kvalitet. Svejsearbejdet ledsages derfor af egnede kvalitetssikringstiltag. Alt efter emne, materiale, sømklasse og kundekrav kan der anvendes visuel kontrol samt ikke-destruktive prøvningsmetoder (NDT).
- Visuel kontrol (VT), penetrantprøvning (PT) og magnetpulverprøvning (MT) er tilgængelige in-house med level 2-kvalifikation efter DIN EN ISO 9712.
- Ultralydsprøvning (UT) er projektspecifikt til rådighed i eget hus med certificeret prøvningspersonale.
Dermed kan overfladeindikationer, revner, overfladenære uregelmæssigheder samt indre uregelmæssigheder i egnede emner og svejsesamlinger vurderes.
Prøvnings- og dokumentationskrav afstemmes projektspecifikt efter tegning, normkrav og kundekrav. Dermed er kvalitetssikringen ikke generisk, men tilpasses den enkelte enhed projektspecifikt.

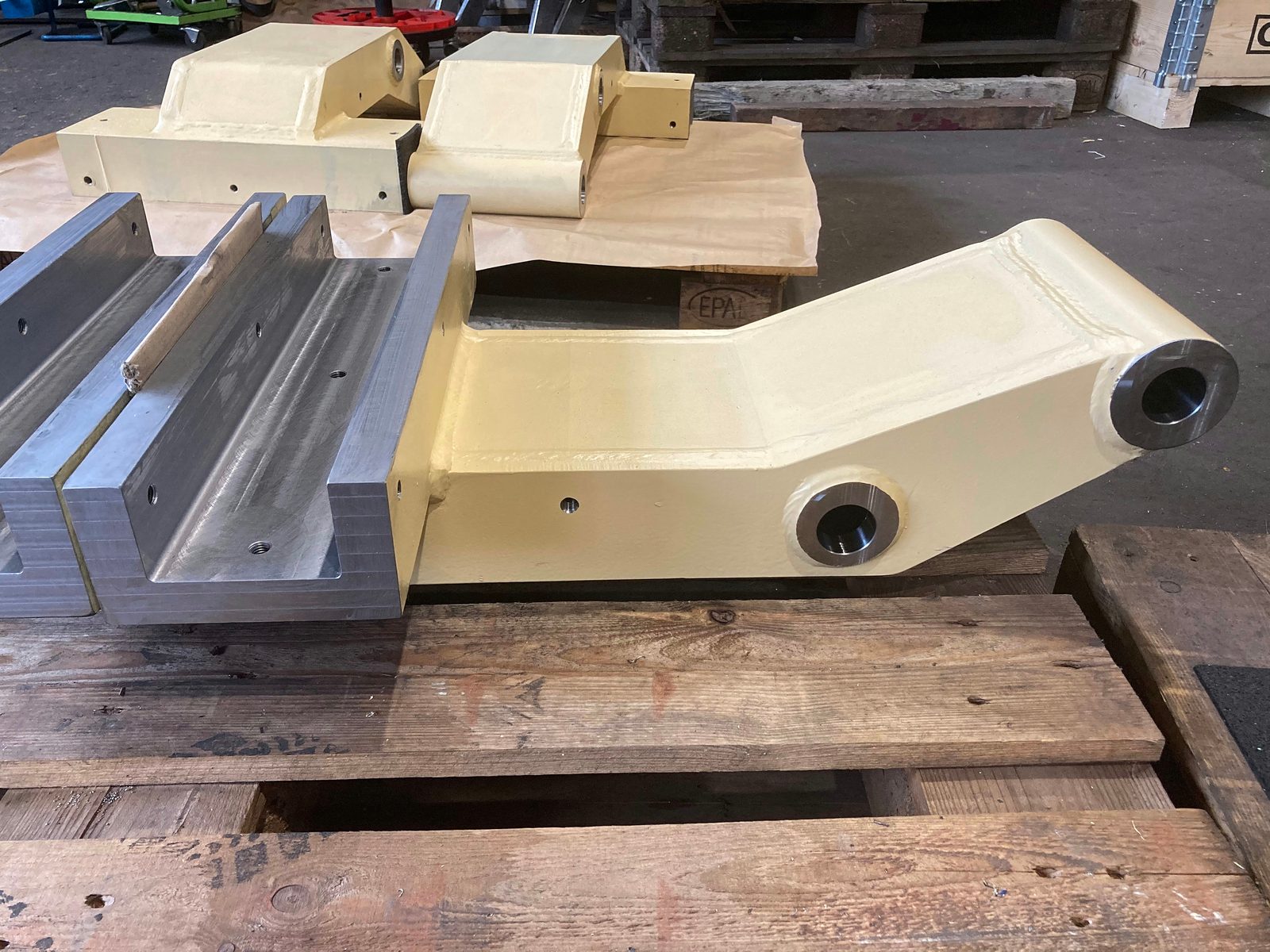

Mekanisk bearbejdning, sandblæsning, lakering og montage efter behov
Svejste enheder kræver ofte yderligere produktionstrin. Efter behov kan følgende processer integreres i projektforløbet:
- Mekanisk efterbearbejdning
- CNC-bearbejdning af store emner op til 50 t, portalfræsning op til 26.000 mm, karruseldrejning op til Ø 4.800 mm.
- Overfladeforberedelse
- Sandblæsning op til Sa 2,5 i en storrumskabine.
- Korrosionsbeskyttelse og lakering
- Industrilakering efter EN ISO 12944 i en 25 × 7 × 6 m storrumskabine.
- Montage
- Projektspecifik formontage eller delmontage af enheder.
Dermed kan svejste enheder ikke blot svejses, men også projektspecifikt viderebearbejdes, forberedes, overfladebehandles eller formonteres – alt efter krav og aftale.

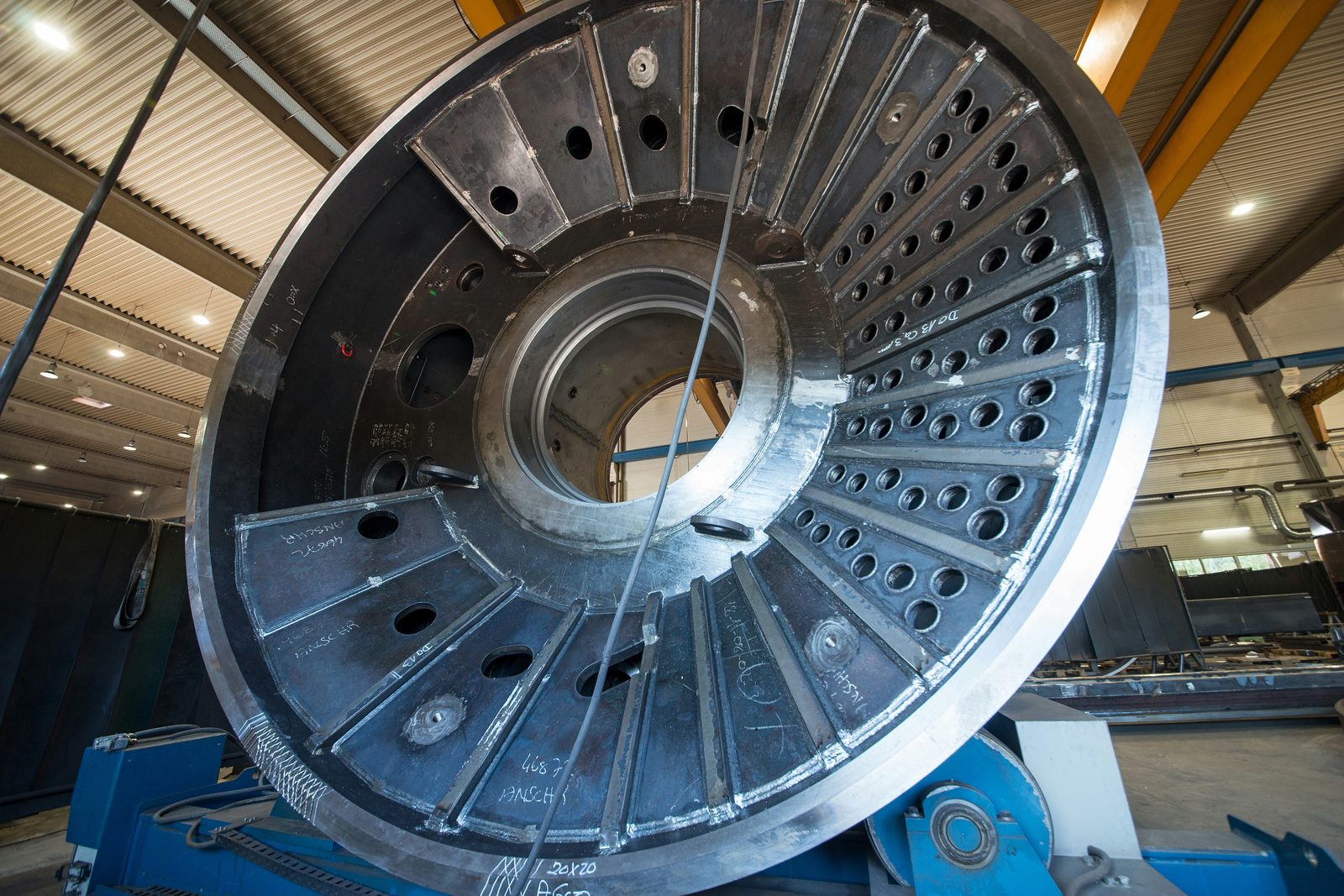

Egnet til tunge og normmæssigt krævende svejseemner
Svejste enheder fra Bock fremstilles til teknisk krævende anvendelser, hvor materialekvalitet, certificering og sømgeometri spiller en afgørende rolle:
- Bærende og højt belastede enheder med dokumentationspligt efter norm
- Slidbelastede svejseemner med Hardox-andel
- Tunge enkeltdele og enheder med stykvægte over 10 t
- Enheder med snævre mål- og formtolerancer
Til projekter, hvor emnevægt og strukturel kompleksitet går ud over niveauet for en enhed, tilbyder den specialiserede produktion af tunge svejsekonstruktioner den rette ramme.
Svejste enheder – hvorfor Bock
Bock Maschinenbau har i over seks årtier fremstillet svejsekonstruktioner og tunge enheder på fabrikken i Lorch:
- Certificering
- DIN EN 1090-2 EXC3, EN ISO 3834-2 og DIN EN ISO 9001:2015 – forpligtende kvalitetsramme for krævende ordregivere
- Kapacitet til tunge emner
- Produktion af enheder op til 50 t stykvægt
- Materialekompetence
- Udelukkende europæisk kvalitetsstål – stål, Hardox, rustfrit stål og finkornstål
- Bredt metodespektrum
- MIG/MAG, TIG og pulversvejsning (UP) alt efter krav
- Kvalitetssikring
- VT, PT og MT in-house level 2 efter DIN EN ISO 9712; UT tilgængelig projektspecifikt
- Efterfølgende bearbejdning
- Mekanisk bearbejdning, sandblæsning, lakering og montage kan integreres i samme produktionsvirksomhed
- Lønsvejsning for regionen
- EXC3-lønsvejsning af bærende enheder for stål- og anlægsbyggere fra Stuttgart-området, DACH-regionen og hele Europa – certificeret, fra vores virksomhed i Lorch.
Kontakt
Dit projekt — direkte fra regionen
Send os din forespørgsel om lønproduktion, stålkonstruktion eller specialmaskinbygning — vi vender hurtigt tilbage.
Send forespørgsel om svejst enhed
Til en første vurdering har vi brug for din tegning eller tekniske specifikation, materialet, det ønskede styktal samt oplysninger om kvalitets-, prøvnings- og dokumentationskrav. Vi vurderer produktionsmulighederne og udarbejder et uforpligtende tilbud.
