Zavareni sklopovi do 50 t prema DIN EN 1090-2 EXC3
Nosivi i tehnički zahtjevni zavareni sklopovi do 50 t – izrađeni kao certificirani specijalizirani zavarivački pogon prema DIN EN 1090-2 EXC3 u Lorchu.
Certificirani specijalizirani zavarivački pogon prema EXC3, EN ISO 3834-2 i DIN EN ISO 9001:2015.
Sustav dizalica 2×25 t za sigurno rukovanje teškim zavarenim sklopovima.
Tri postupka zavarivanja ovisno o zahtjevu dijela i traženoj kvaliteti zavara.
Čelik, sitnozrnati konstrukcijski čelik, Hardox i nehrđajući čelik – isključivo certificirani materijali.
VT, PT i MT prema DIN EN ISO 9712 u kući, UT prema projektu preko našeg kooperacijskog partnera.
CNC obrada, pjeskarenje, lakiranje i montaža u istom pogonu.
Zavareni sklopovi prema crtežu i specifikaciji
Pod zavarenim sklopovima podrazumijevamo spojene čelične konstrukcije koje se izrađuju prema crtežu ili specifikaciji kupca – od jednostavnog sklopa do teškog, višedijelnog zavarenog dijela s uskim zahtjevima za tolerancije, visokim razredima čvrstoće ili zahtjevnim svojstvima materijala.
Proizvodno područje u Bocku projektirano je za teške dijelove do 50 t. Zahvaljujući kombinaciji različitih postupaka zavarivanja i širokoj kompetenciji za materijale, čak se i konstrukcijski složeni sklopovi mogu pouzdano izraditi prema vašim zahtjevima.
Po potrebi se mehanička obrada, pjeskarenje, lakiranje i montaža mogu uključiti u tijek projekta.
Kao specijalizirana tvrtka za zavarivanje u okrugu Ostalbkreis preuzimamo zavarivanje po narudžbi i nosive zavarene sklopove prema EN 1090 za kupce u regiji Stuttgart, u Remstalu i u cijeloj južnoj Njemačkoj.
MAG, TIG i EPP zavarivanje ovisno o zahtjevu dijela
Ovisno o geometriji dijela, materijalu i zahtjevu za zavar, Bock primjenjuje različite postupke zavarivanja:
- MAG zavarivanje
- standardni je postupak za konstruktivne čelične dijelove i složene sklopove. Prikladan je za širok raspon materijala i omogućuje i obradu visokočvrstih sitnozrnatih konstrukcijskih čelika.
- TIG zavarivanje
- primjenjuje se ondje gdje se zahtijevaju posebno visoka kvaliteta zavara i uske tolerancije – primjerice kod sklopova od nehrđajućeg čelika ili kod kvalitetno kritičnih zavarenih spojeva.
- EPP zavarivanje (zavarivanje pod praškom)
- postupak je za duboke, visokočvrste zavare na teškim dijelovima. Potpuno automatizirana ESAB postrojenja s jarbolima dosega do 7 m omogućuju visokočvrste uzdužne zavare i na velikoformatnim strukturama.
- Zavarivanje svornjaka
- spaja svornjake s glavom i navojne do Ø 22 mm izravno na dio u nekoliko sekundi – za točke pričvršćivanja, sidra i držače bez prolazne rupe.
Odabir postupka ravna se prema zahtjevima vašeg dijela. Po potrebi se unutar jednog sklopa primjenjuju i kombinacije više postupaka.
Tehnika zavarivanja i oprema
Zavarivačnica u tvrtki Bock opsežno je opremljena za teške sklopove velikog formata:
- Oko 100 radnih mjesta za zavarivanje u zaštitnom plinu za MAG i WIG (Oerlikon, ESAB, Lorch, Ess)
- Tri ESAB postrojenja za zavarivanje pod praškom (stupni i konzolni jarboli) — do 1.250 A, visina kraka i radna visina do 7 m
- Zavarivanje svornjaka do Ø 22 mm
- Brojni okretni i preokretni uređaji te valjkasti nosači — dijelovi do 60 t mogu se pozicionirati okretanjem
- Glodalica rubova (Alme) za pripremu zavara do 12 × 45°
Tako se zavari izrađuju u optimalnom položaju — ekonomično, ponovljivo i u provjerenoj kvaliteti certificirane specijalizirane zavarivačke tvrtke.
Europski kvalitetni čelici do 50 t pojedinačne mase
Bock za zavarene sklopove obrađuje pretežno europske kvalitetne čelike s utvrdivim podrijetlom. Ovisno o crtežu i zahtjevu primjenjuju se sljedeći materijali:
- Konstrukcijski čelik S235, S355 – Standardni konstrukcijski čelik
- Sitnozrnati konstrukcijski čelik do S1100 – visokočvrsti, pogodan za zavarivanje
- Hardox 400 / 500 – čelik otporan na trošenje za opterećene komponente
- Nehrđajući čelik 1.4301, 1.4571 – otporan na koroziju
- Posebni čelici prema nacrtu i specifikaciji kupca
Kvaliteta materijala i podrijetlo materijala dokumentiraju se kod odgovarajućih projektnih ili kupčevih zahtjeva putem dokaza i certifikata ispitivanja. Dijelovi mogu obuhvaćati pojedinačnu masu do 50 t; specifične granice za posebne materijale ili neuobičajene dimenzije usuglašavaju se prema projektu.
Certificirani specijalizirani zavarivački pogon – DIN EN 1090-2 EXC3, EN ISO 3834-2 i NDT
Bock Maschinenbau certificirani je specijalizirani zavarivački pogon prema DIN EN 1090-2 EXC3 i EN ISO 3834-2. Dopunjene certificiranim sustavom upravljanja kvalitetom prema DIN EN ISO 9001:2015, te norme čine obvezujući okvir kvalitete za izradu zavarenih sklopova: kvalifikacije postupaka zavarivanja, zahtjevi za ispitivanje i obveze dokumentiranja sastavni su dio proizvodnje. Za naručitelje s obvezom dokazivanja aktualni certifikati dostupni su kao PDF.
Osiguranje kvalitete i ispitivanje bez razaranja
Kod zavarenih sklopova ne odlučuje samo gotov zavar, nego i utvrdivo ispitivanje zahtijevane kvalitete. Zavarivački radovi stoga se prate odgovarajućim mjerama osiguranja kvalitete. Ovisno o dijelu, materijalu, razredu zavara i zahtjevu kupca mogu se primijeniti vizualna ispitivanja kao i postupci ispitivanja bez razaranja (NDT).
- Vizualno ispitivanje (VT), ispitivanje penetrantima (PT) i ispitivanje magnetskim česticama (MT) dostupni su interno s kvalifikacijom razine 2 prema DIN EN ISO 9712.
- Ultrazvučna ispitivanja (UT) na raspolaganju su prema projektu unutar pogona uz certificirano ispitno osoblje našeg kooperacijskog partnera. Volumenska ispitivanja (radiografsko ispitivanje RT, ultrazvučno ispitivanje UT) izvode, ako su naručena, kvalificirani partneri.
Time se mogu ocijeniti površinske indikacije, pukotine, nepravilnosti blizu površine kao i unutarnje nepravilnosti u prikladnim dijelovima i zavarenim spojevima.
Zahtjevi za ispitivanje i dokumentiranje usuglašavaju se prema projektu, prema crtežu, zahtjevu norme i zahtjevu kupca. Time osiguranje kvalitete ne ostaje paušalno, nego se prema projektu prilagođava pojedinom sklopu.
Certifikati za zavarene sklopove
1 / 3
Mehanička obrada, pjeskarenje, lakiranje i montaža po potrebi
Zavareni sklopovi često zahtijevaju daljnje proizvodne korake. Po potrebi se sljedeći procesi mogu uključiti u tijek projekta:
- Mehanička dorada
- CNC obrada velikih dijelova do 50 t, portalno glodanje do 26.000 mm, karuselsko tokarenje do Ø 4.800 mm.
- Priprema površine
- Pjeskarenje do Sa 2,5 u velikoj komori.
- Antikorozivna zaštita i lakiranje
- Industrijsko lakiranje prema EN ISO 12944 u velikoj komori dimenzija 25 × 7 × 6 m.
- Montaža
- Predmontaža ili djelomična montaža sklopova prema projektu.
Time se zavareni sklopovi mogu ne samo zavariti, nego se prema projektu mogu dalje obraditi, pripremiti, premazati ili predmontirati – ovisno o zahtjevu i dogovoru.
Tipični zavareni sklopovi
Zavareni sklopovi tvrtke Bock izrađuju se za tehnički zahtjevne primjene u kojima kvaliteta materijala, certificiranje, redoslijed spajanja i geometrija zavara igraju odlučujuću ulogu:
- Nosivi i visoko opterećeni sklopovi s obvezom dokumentiranja prema normi
- Trošenju izloženi zavareni dijelovi s udjelom Hardoxa
- Višedijelni sklopovi s velikim brojem mjesta spajanja i priključnih mjera
- Sklopovi s uskim dimenzijskim i oblikovnim tolerancijama preko više priključaka
Ako u prvom planu nije broj mjesta spajanja, nego dimenzija pojedinačnog dijela i njegovo rukovanje, odgovarajući okvir pruža izrada teških zavarenih konstrukcija.
Dojmovi iz zavarivačke proizvodnje

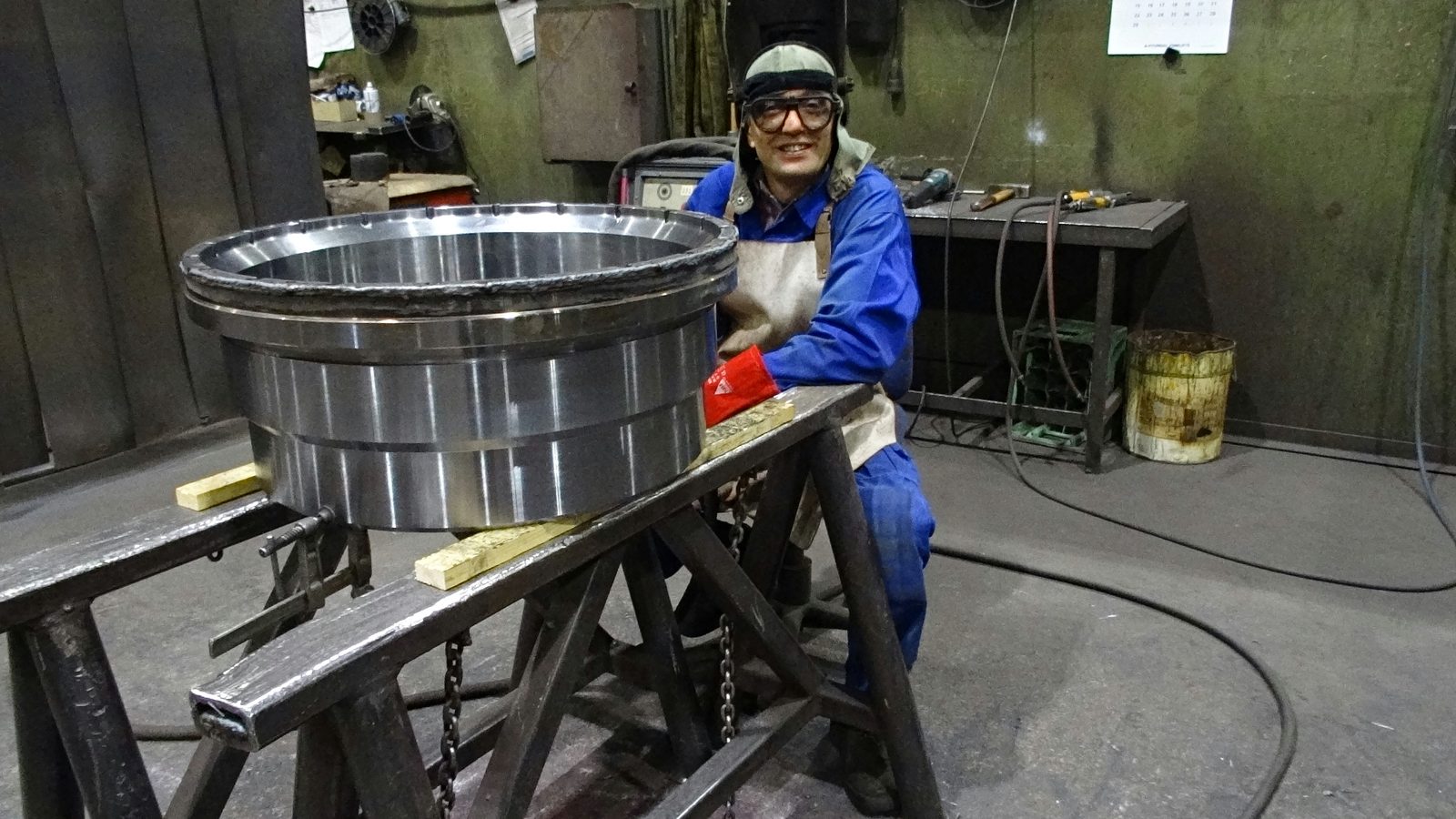

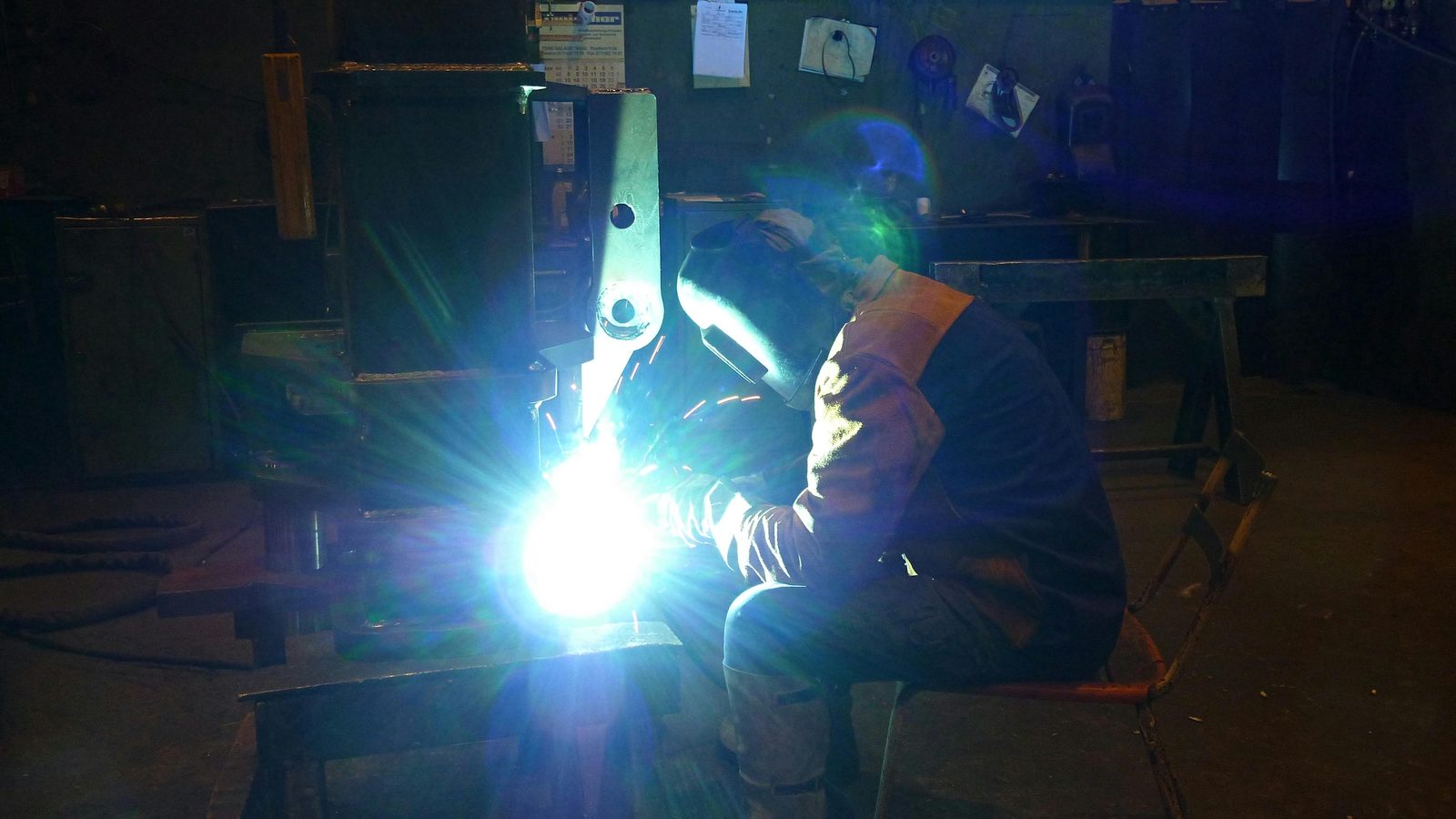

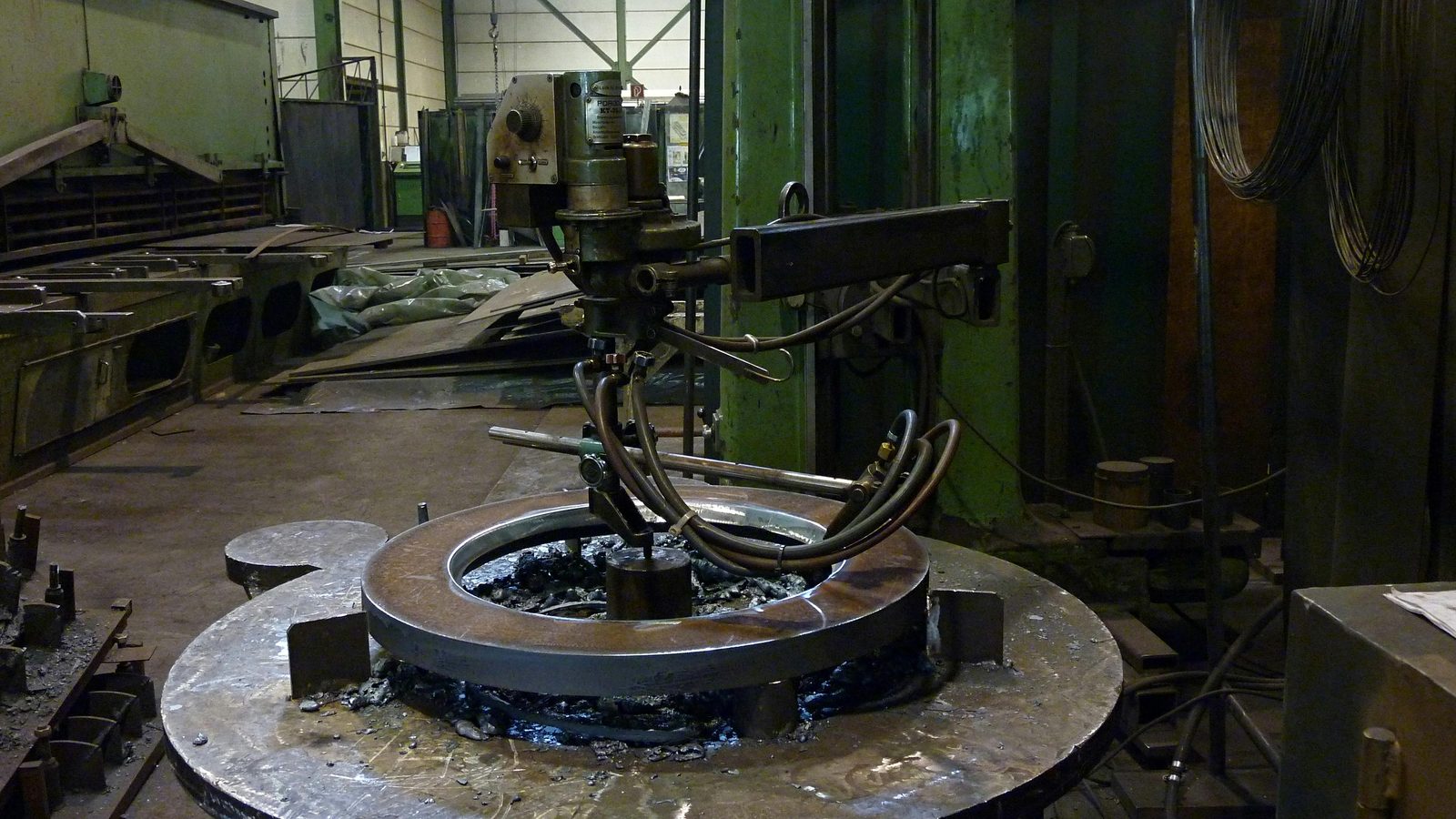

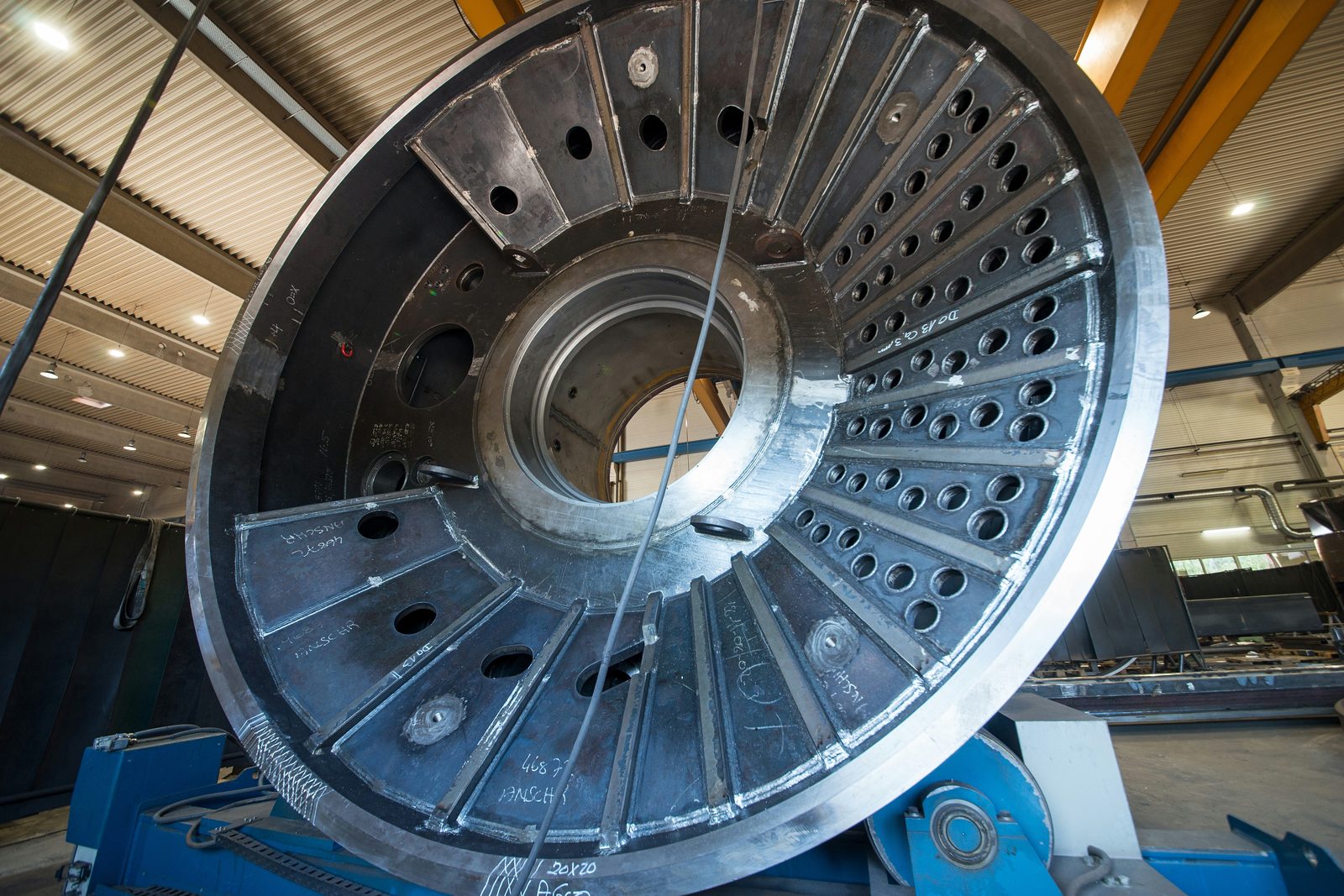

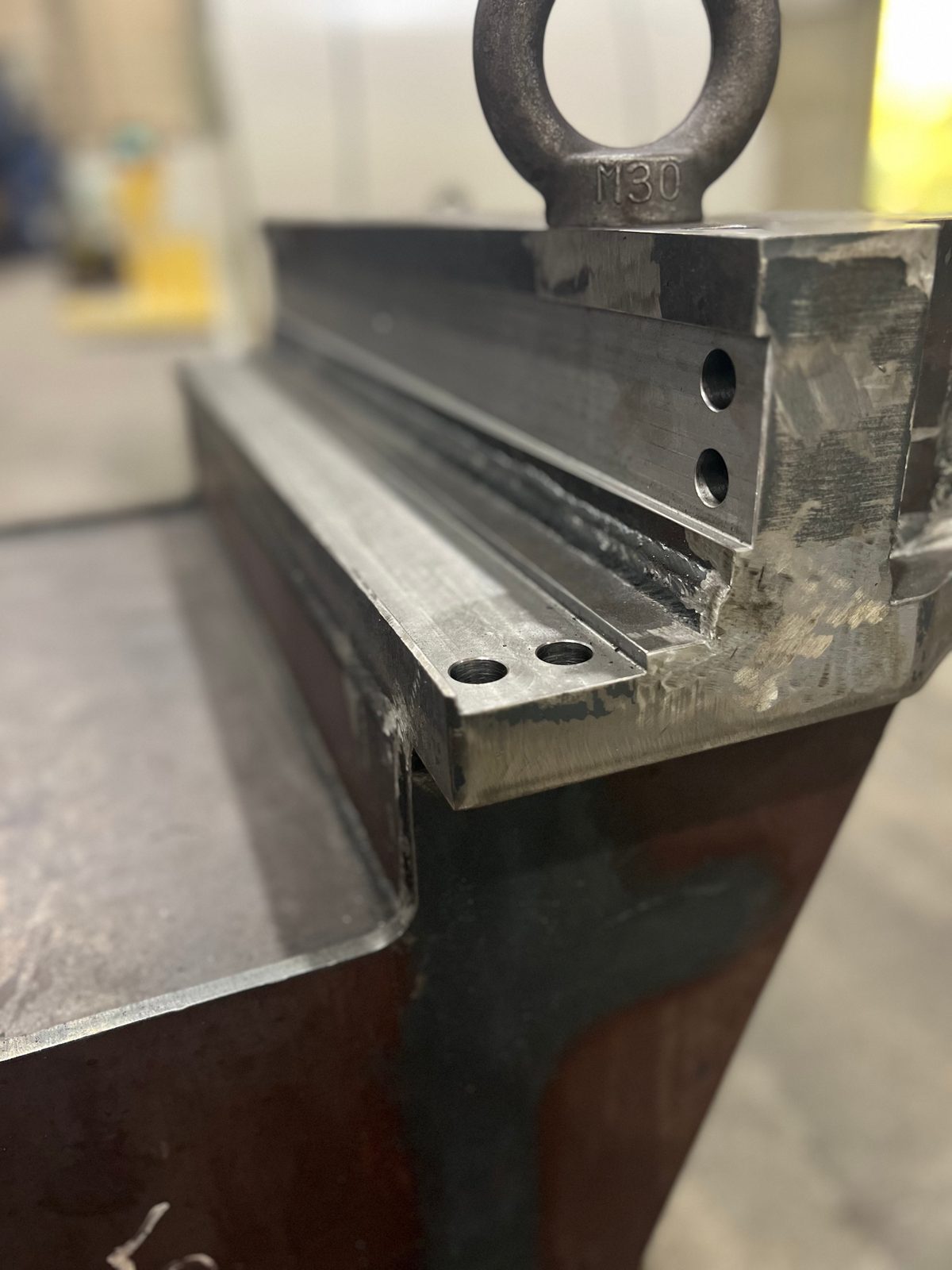

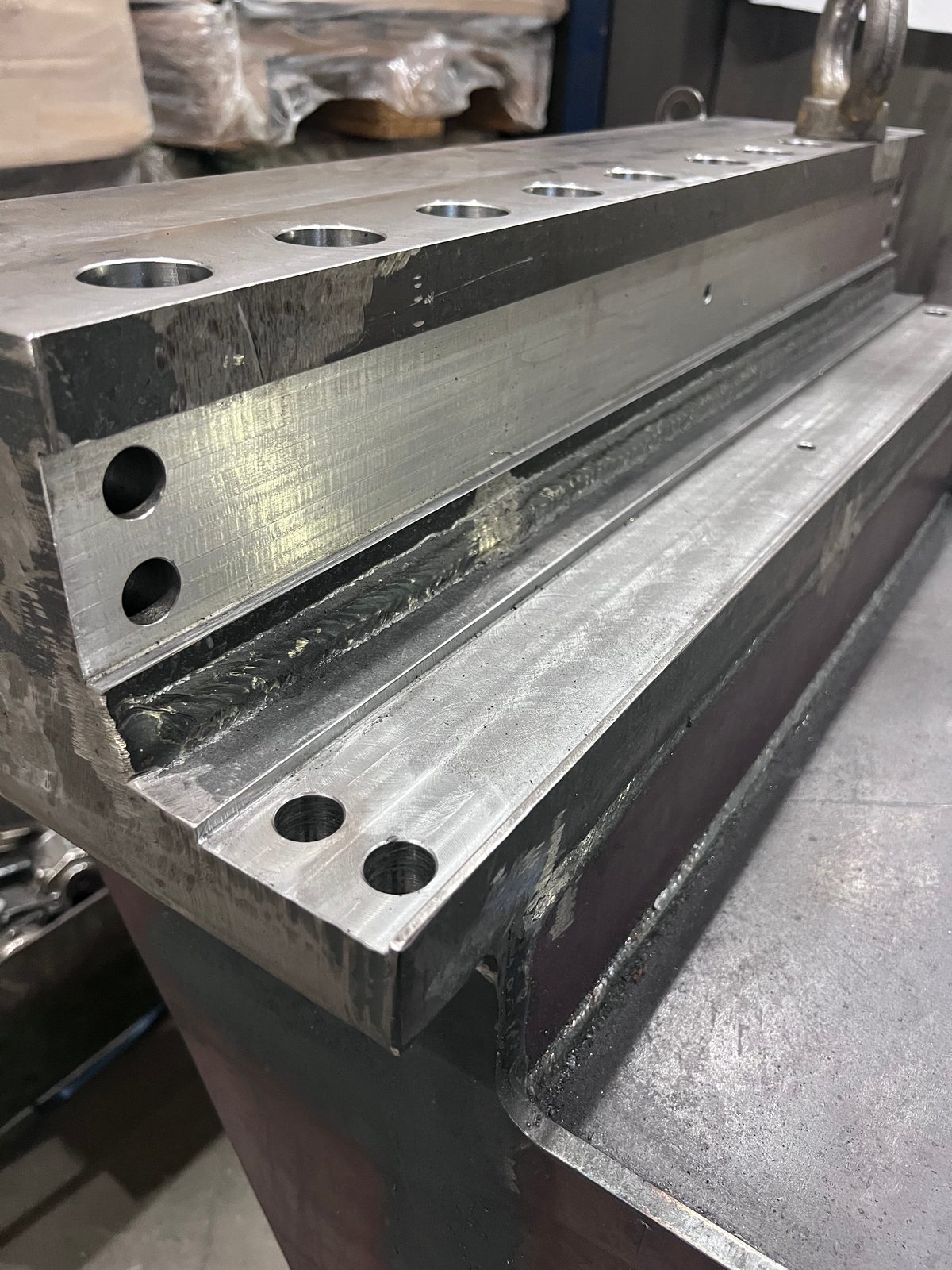

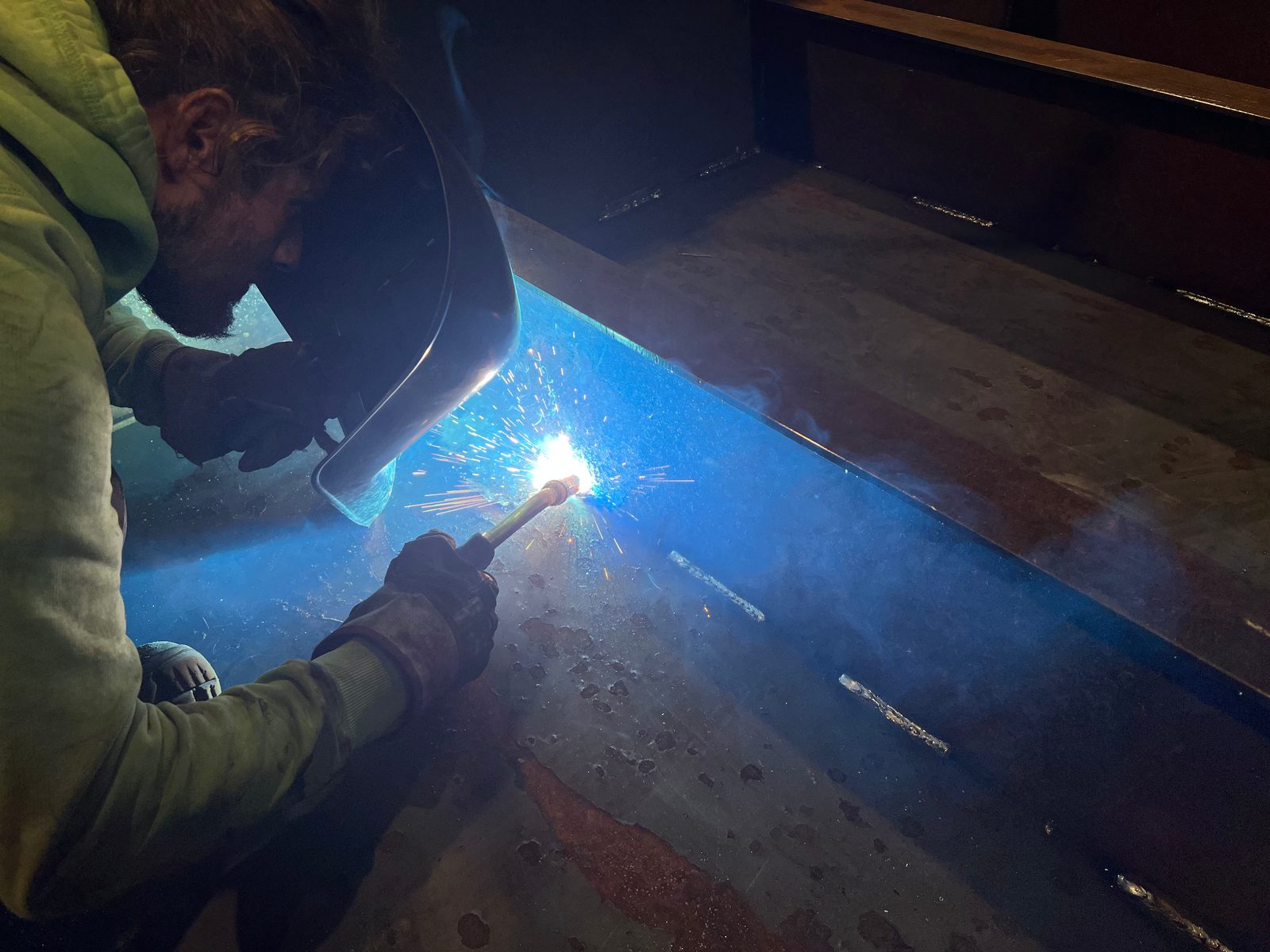

Prave snimke iz naše proizvodnje u Lorchu – od plinski rezanog skošenja za pripremu spoja, preko zavarivanja na dijelu i ručno zavarenog kutnog šava MAG uz glodanu naležnu površinu, do velikog zavarenog sklopa u izradi.
Zavareni sklopovi – zašto Bock
Bock Maschinenbau već više od šest desetljeća izrađuje zavarene konstrukcije i teške sklopove na lokaciji Lorch:
- Certificiranje
- DIN EN 1090-2 EXC3, EN ISO 3834-2 i DIN EN ISO 9001:2015 – obvezujući okvir kvalitete za zahtjevne naručitelje
- Sposobnost obrade teških dijelova
- Izrada sklopova do 50 t pojedinačne mase
- Kompetencija za materijale
- Pretežno europski kvalitetni čelici – čelik, Hardox, nehrđajući čelik i sitnozrnati konstrukcijski čelik
- Raspon postupaka
- MAG, TIG i EPP zavarivanje ovisno o zahtjevu
- Osiguranje kvalitete
- VT, PT i MT interno razina 2 prema DIN EN ISO 9712; UT prema projektu preko našeg kooperacijskog partnera
- Daljnja obrada
- Mehanička obrada, pjeskarenje, lakiranje i montaža mogu se uključiti u istom proizvodnom pogonu
- Zavarivanje po narudžbi za regiju
- EXC3-zavarivanje po narudžbi nosivih sklopova za tvrtke za čelične konstrukcije i izgradnju postrojenja iz regije Stuttgart, regije DACH i diljem Europe – certificirano, iz našeg pogona u Lorchu.
Vaš projekt — izravno iz regije
Pošaljite nam upit za ugovornu proizvodnju, čelične konstrukcije ili izradu specijalnih strojeva — javit ćemo vam se ubrzo.
Zatražite zavareni sklop
Za prvu procjenu trebamo vaš crtež ili tehničku specifikaciju, materijal, željenu količinu te podatke o zahtjevima za kvalitetu, ispitivanje i dokumentaciju. Provjeravamo mogućnosti izrade i izrađujemo neobvezujuću ponudu.
