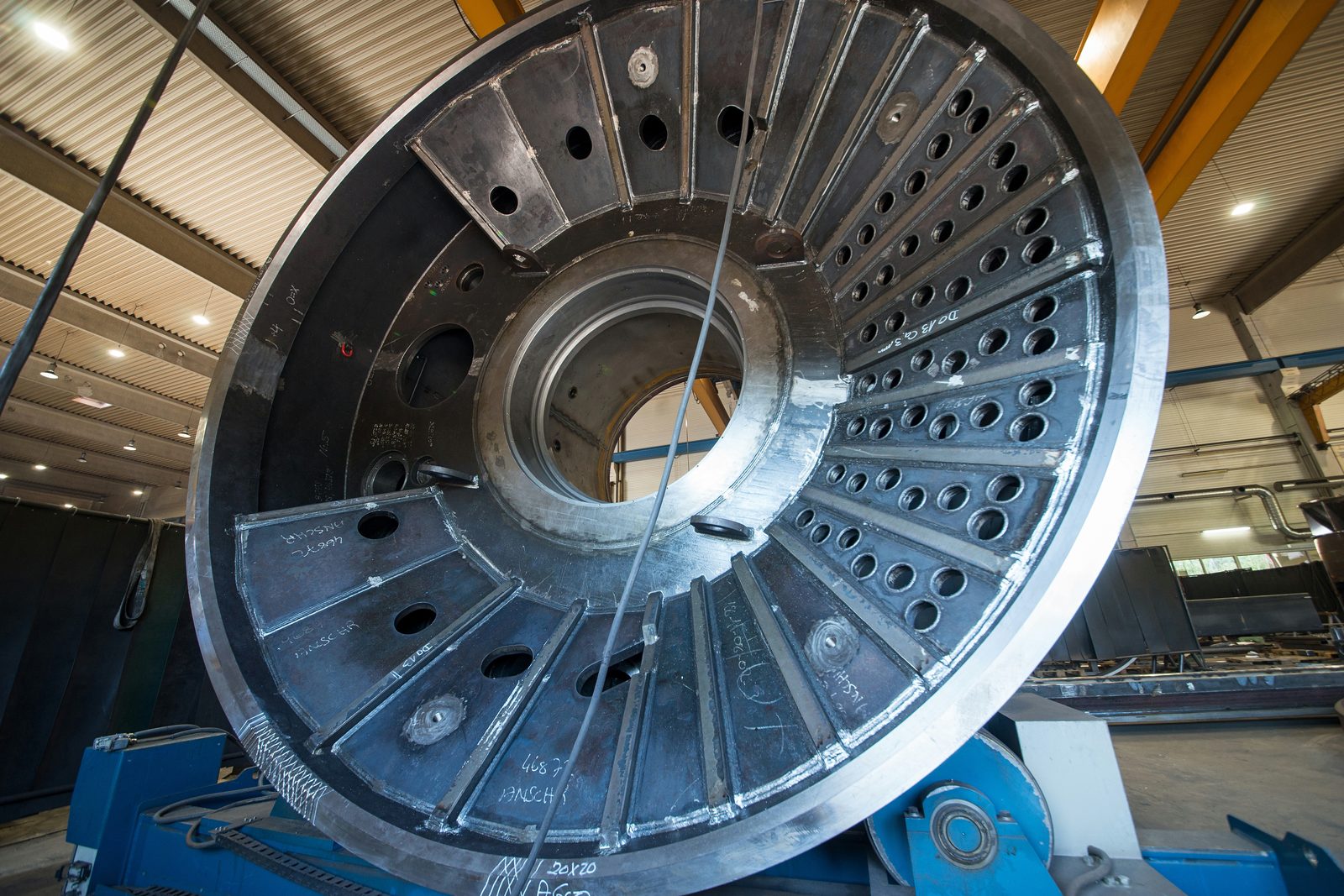

Zvárané zostavy do 50 t podľa DIN EN 1090-2 EXC3
Nosné a technicky náročné zvárané zostavy do 50 t – vyrábané ako certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 v Lorchu.
Certifikovaná zváračská prevádzka podľa EXC3, EN ISO 3834-2 a ISO 9001:2015.
Žeriavový systém 2×25 t pre bezpečnú manipuláciu s ťažkými zváranými zostavami.
Tri metódy zvárania podľa požiadaviek dielu a požadovanej kvality zvaru.
Oceľ, jemnozrnná konštrukčná oceľ, Hardox a nerezová oceľ – výlučne certifikované materiály.
VT, PT a MT podľa DIN EN ISO 9712 interne, UT v závislosti od projektu cez nášho kooperačného partnera.
CNC obrábanie, pieskovanie, lakovanie a montáž v rámci tej istej výrobnej prevádzky.
Zvárané zostavy podľa výkresu a zadania
Pod zváranými zostavami rozumieme spájané oceľové konštrukcie, ktoré sa vyrábajú podľa výkresu alebo zadania zákazníka – od jednoduchej zostavy až po ťažký, viacdielny zváraný diel s úzkymi tolerančnými požiadavkami, vysokými pevnostnými triedami alebo náročnými vlastnosťami materiálu.
Výrobná oblasť v Bock je dimenzovaná na ťažké diely do 50 t. Vďaka súhre rôznych metód zvárania a širokej kompetencii v oblasti materiálov možno spoľahlivo vyrobiť aj konštrukčne zložité zostavy podľa vašich predpisov.
V prípade potreby možno do priebehu projektu zaradiť mechanické obrábanie, pieskovanie, lakovanie a montáž.
Ako certifikovaný zvárací podnik v okrese Ostalbkreis preberáme zákazkové zváranie a nosné zvárané zostavy podľa EN 1090 pre zákazníkov v regióne Stuttgartu, v Remstale a v celom južnom Nemecku.
Zváranie MAG, WIG a pod tavivom podľa požiadaviek dielu
Podľa geometrie dielu, materiálu a požiadaviek na zvar používa Bock rôzne metódy zvárania:
- Zváranie MAG
- je štandardná metóda pre konštrukčné oceľové diely a zložité zostavy. Je vhodná pre širokú paletu materiálov a umožňuje aj spracovanie vysokopevných jemnozrnných konštrukčných ocelí.
- Zváranie WIG
- sa používa tam, kde sa vyžaduje obzvlášť vysoká kvalita zvaru a úzke tolerancie – napríklad pri zostavách z nerezovej ocele alebo pri zvarových spojoch kritických z hľadiska kvality.
- Zváranie pod tavivom
- je metóda pre hlboké, vysokopevné zvary na ťažkých dieloch. Plne automatizované zariadenia ESAB so stožiarmi s dosahom až 7 m umožňujú vysokopevné pozdĺžne zvary aj na veľkorozmerných štruktúrach.
- Privarovanie svorníkov
- spája svorníky s hlavou a závitové až do Ø 22 mm priamo s dielom za pár sekúnd – pre upevňovacie body, kotvy a držiaky bez priechodného otvoru.
Výber metódy sa riadi požiadavkami vášho dielu. V prípade potreby sa v rámci jednej zostavy používajú aj kombinácie viacerých metód.
Zváracia technika a vybavenie
Zváracia prevádzka v spoločnosti Bock je rozsiahlo vybavená pre ťažké a veľkorozmerné zostavy:
- Približne 100 pracovísk zvárania v ochrannej atmosfére pre MAG a WIG (Oerlikon, ESAB, Lorch, Ess)
- Tri zariadenia ESAB na zváranie pod tavivom (stĺpové a výložníkové stožiare) – až 1 250 A, výška výložníka a pracovná výška až 7 m
- Zváranie svorníkov až do Ø 22 mm
- Početné otáčacie a preklápacie zariadenia, ako aj valčekové stojany – diely až do 60 t sa dajú otočne polohovať
- Frézka hrán (Alme) na prípravu zvarových hrán až do 12 × 45°
Takto sa zvary zvárajú v optimálnej polohe – hospodárne, opakovateľne presne a v overenej kvalite certifikovaného odborného zváračského podniku.
Európske kvalitné ocele do hmotnosti kusu 50 t
Pre zvárané zostavy spracúva Bock prevažne európske kvalitné ocele s preukázateľným pôvodom. Podľa výkresu a požiadaviek sa používajú nasledujúce materiály:
- Konštrukčná oceľ S235, S355 – Štandardná konštrukčná oceľ
- Jemnozrnná oceľ do S1100 – vysokopevnostná, zvariteľná
- Hardox 400 / 500 – Oteruvzdorná oceľ pre namáhané súčasti
- Nerezová oceľ 1.4301, 1.4571 – koróziivzdorná
- Špeciálne ocele podľa výkresu a zadania zákazníka
Kvalita materiálu a pôvod materiálu sa pri príslušných projektových alebo zákazníckych požiadavkách dokumentujú prostredníctvom dokladov a atestov o skúškach. Diely môžu mať hmotnosť kusu až 50 t; špecifické hranice pre špeciálne materiály alebo neobvyklé rozmery sa dohodnú individuálne podľa projektu.
Certifikovaná zváračská prevádzka – DIN EN 1090-2 EXC3, EN ISO 3834-2 a NDT
Bock Maschinenbau je certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2. Doplnené o certifikovaný systém manažérstva kvality podľa DIN EN ISO 9001:2015 tvoria tieto normy záväzný rámec kvality pre výrobu zváraných zostáv: kvalifikácie zváracích procesov, požiadavky na skúšky a dokumentačné povinnosti sú súčasťou výroby. Pre objednávateľov s povinnosťou preukazovania sú aktuálne certifikáty k dispozícii ako PDF.
Zabezpečenie kvality a nedeštruktívne skúšanie
Pri zváraných zostavách nerozhoduje len hotový zvar, ale aj preukázateľná kontrola požadovanej kvality. Zváračské práce sú preto sprevádzané vhodnými opatreniami na zabezpečenie kvality. Podľa dielu, materiálu, triedy zvaru a požiadaviek zákazníka sa môžu použiť vizuálne kontroly aj nedeštruktívne skúšobné metódy (NDT).
- Vizuálna kontrola (VT), kapilárna skúška (PT) a skúška magnetickou práškovou metódou (MT) sú dostupné interne s kvalifikáciou na úrovni Level 2 podľa DIN EN ISO 9712.
- Ultrazvukové skúšky (UT) sú v závislosti od projektu k dispozícii interne prostredníctvom certifikovaného skúšobného personálu nášho kooperačného partnera. Objemové skúšky (rádiografická skúška RT, ultrazvuková skúška UT) zabezpečujú, pokiaľ sú objednané, kvalifikovaní partneri.
Týmto možno posúdiť povrchové indikácie, trhliny, nepravidelnosti blízko povrchu, ako aj vnútorné nepravidelnosti vo vhodných dieloch a zvarových spojoch.
Požiadavky na skúšky a dokumentáciu sa dohodnú v závislosti od projektu podľa výkresu, požiadaviek normy a požiadaviek zákazníka. Tým zabezpečenie kvality nezostáva paušálne, ale prispôsobí sa danej zostave v závislosti od projektu.
Certifikáty pre zvárané zostavy
1 / 3
Mechanické obrábanie, pieskovanie, lakovanie a montáž v prípade potreby
Zvárané zostavy si často vyžadujú ďalšie výrobné kroky. V prípade potreby možno do priebehu projektu zapojiť nasledujúce procesy:
- Mechanické dokončovacie obrábanie
- CNC obrábanie veľkých dielov do 50 t, portálové frézovanie do 26 000 mm, karuselové sústruženie do Ø 4 800 mm.
- Príprava povrchu
- Pieskovanie do Sa 2,5 vo veľkopriestorovej kabíne.
- Antikorózna ochrana a lakovanie
- Priemyselné lakovanie podľa EN ISO 12944 vo veľkopriestorovej kabíne s rozmermi 25 × 7 × 6 m.
- Montáž
- Predmontáž alebo čiastočná montáž zostáv v závislosti od projektu.
Vďaka tomu možno zvárané zostavy nielen zvárať, ale ich v závislosti od projektu aj ďalej obrábať, pripravovať, povrchovo upravovať alebo predmontovať – podľa požiadaviek a dohody.
Typické zvárané zostavy
Zvárané zostavy od Bocku sa vyrábajú pre technicky náročné prípady použitia, pri ktorých zohrávajú rozhodujúcu úlohu kvalita materiálu, certifikácia, poradie spájania a geometria zvaru:
- Nosné a vysoko namáhané zostavy s dokumentačnou povinnosťou podľa normy
- Oteru vystavené zvárané diely s podielom Hardoxu
- Viacdielne zostavy s vysokým počtom spojov a pripojovacích rozmerov
- Zostavy s úzkymi rozmerovými a tvarovými toleranciami cez viacero pripojení
Ak naopak nie je v popredí počet spojov, ale rozmer jednotlivého dielu a jeho manipulácia, vhodný rámec ponúka výroba ťažkých zváraných konštrukcií.
Dojmy zo zvarovne

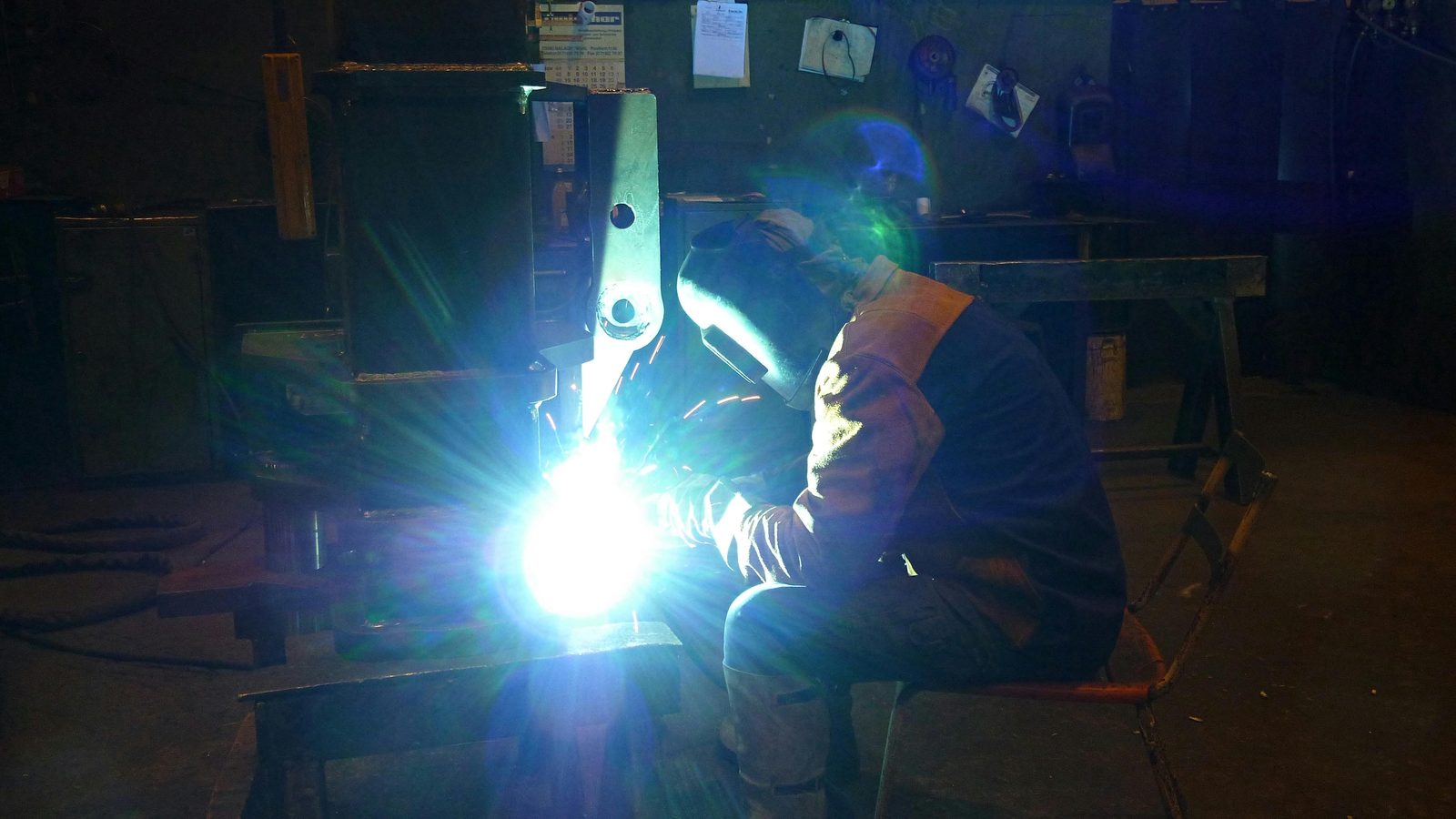

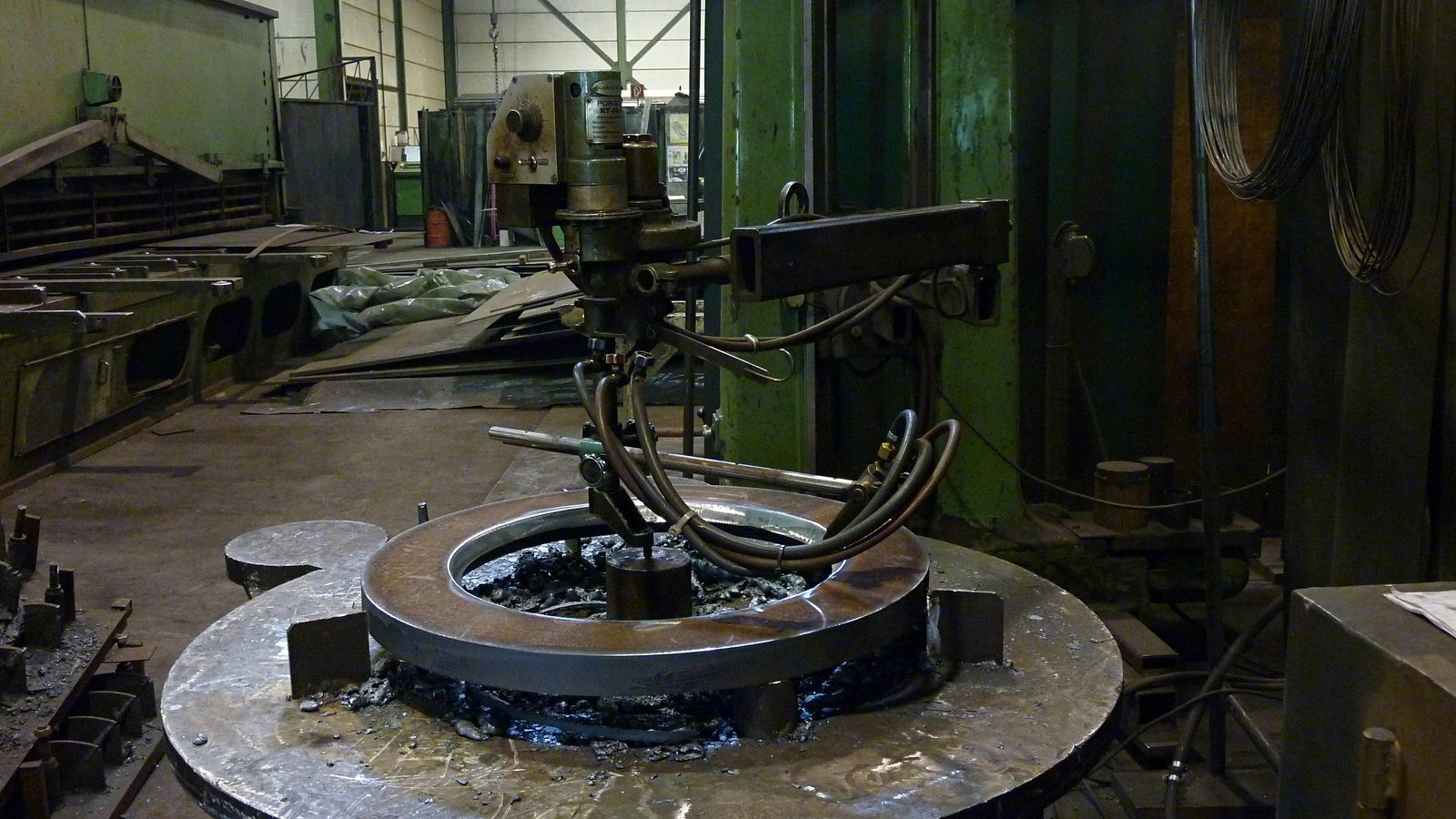

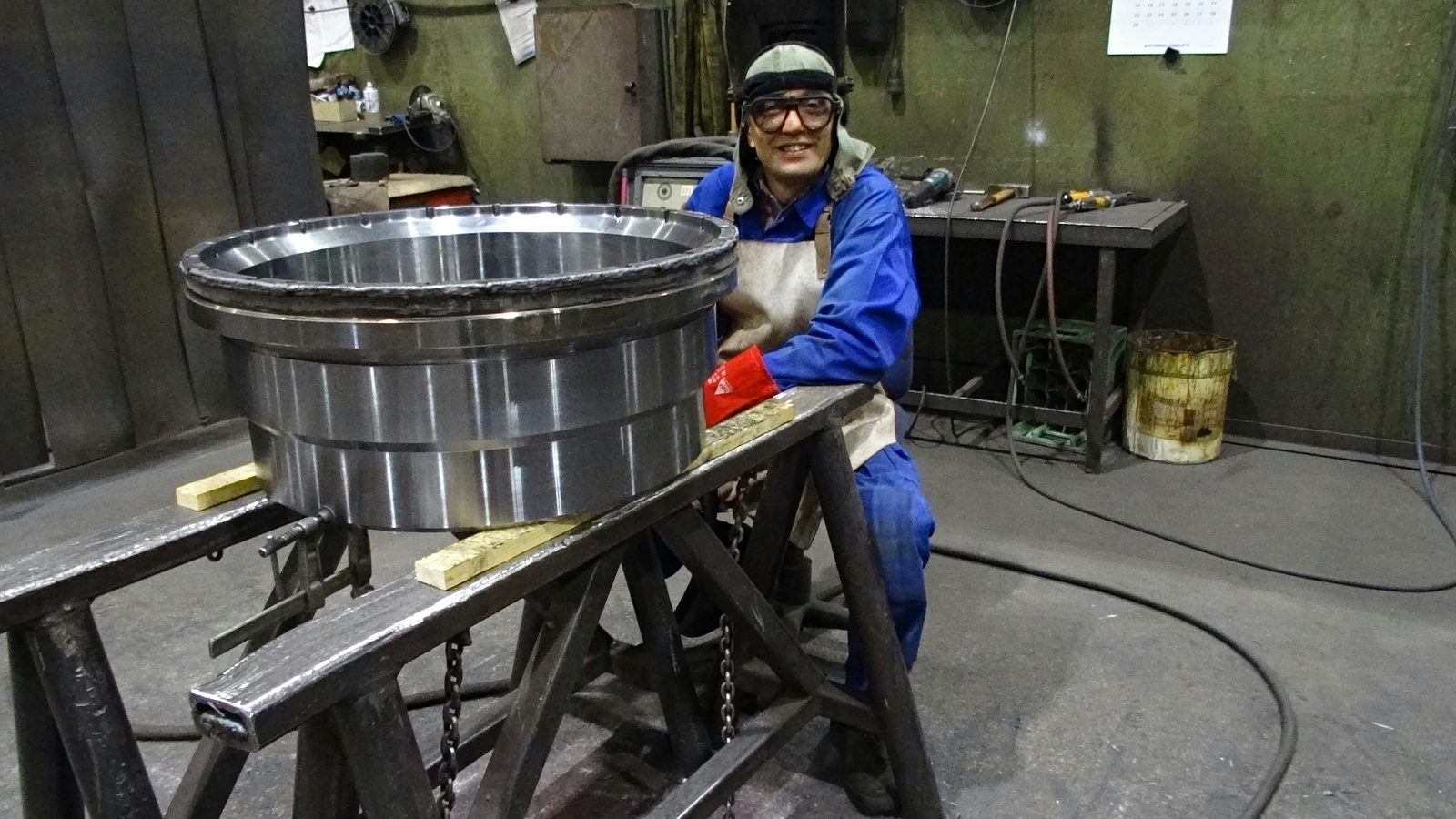

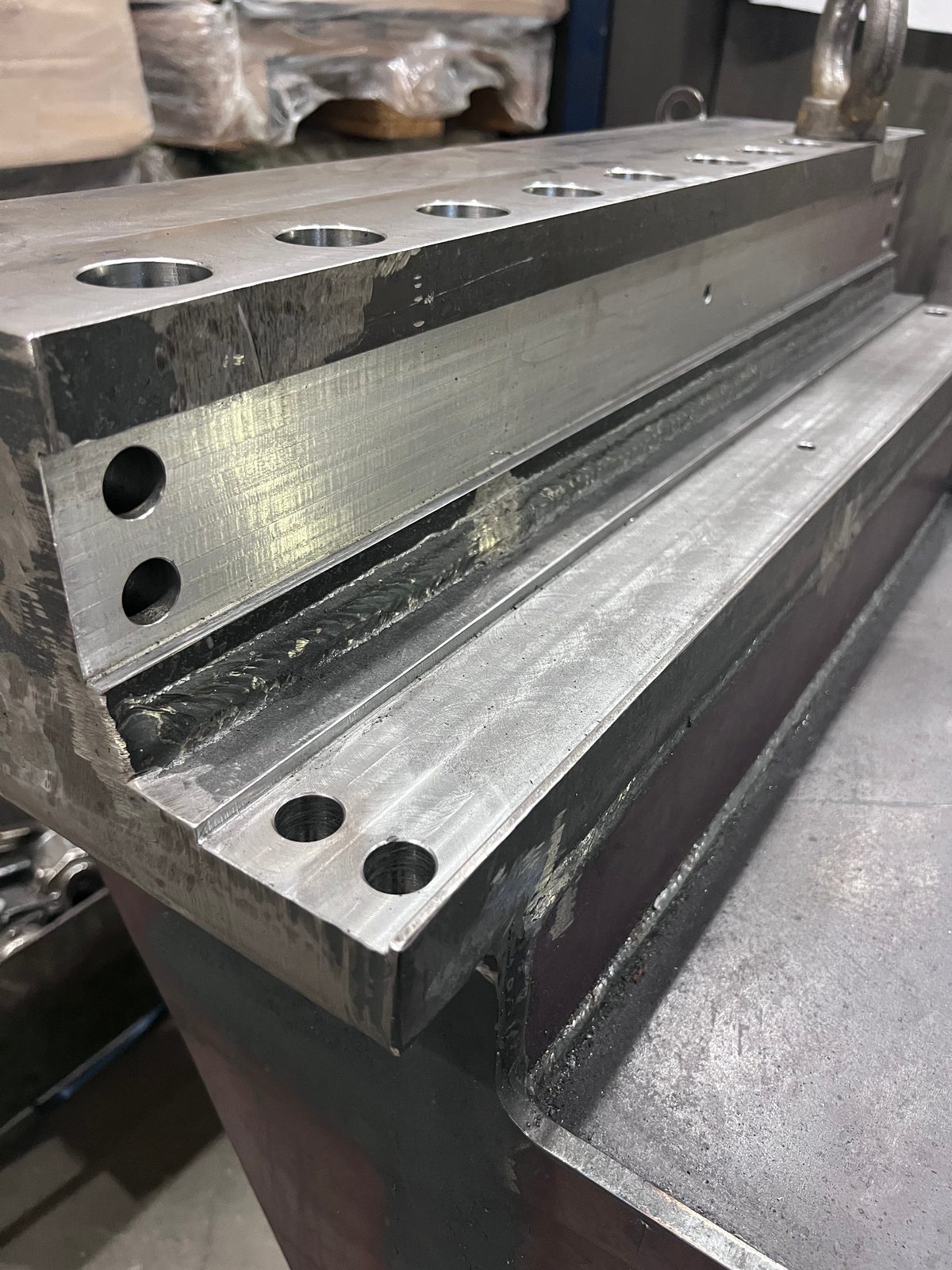

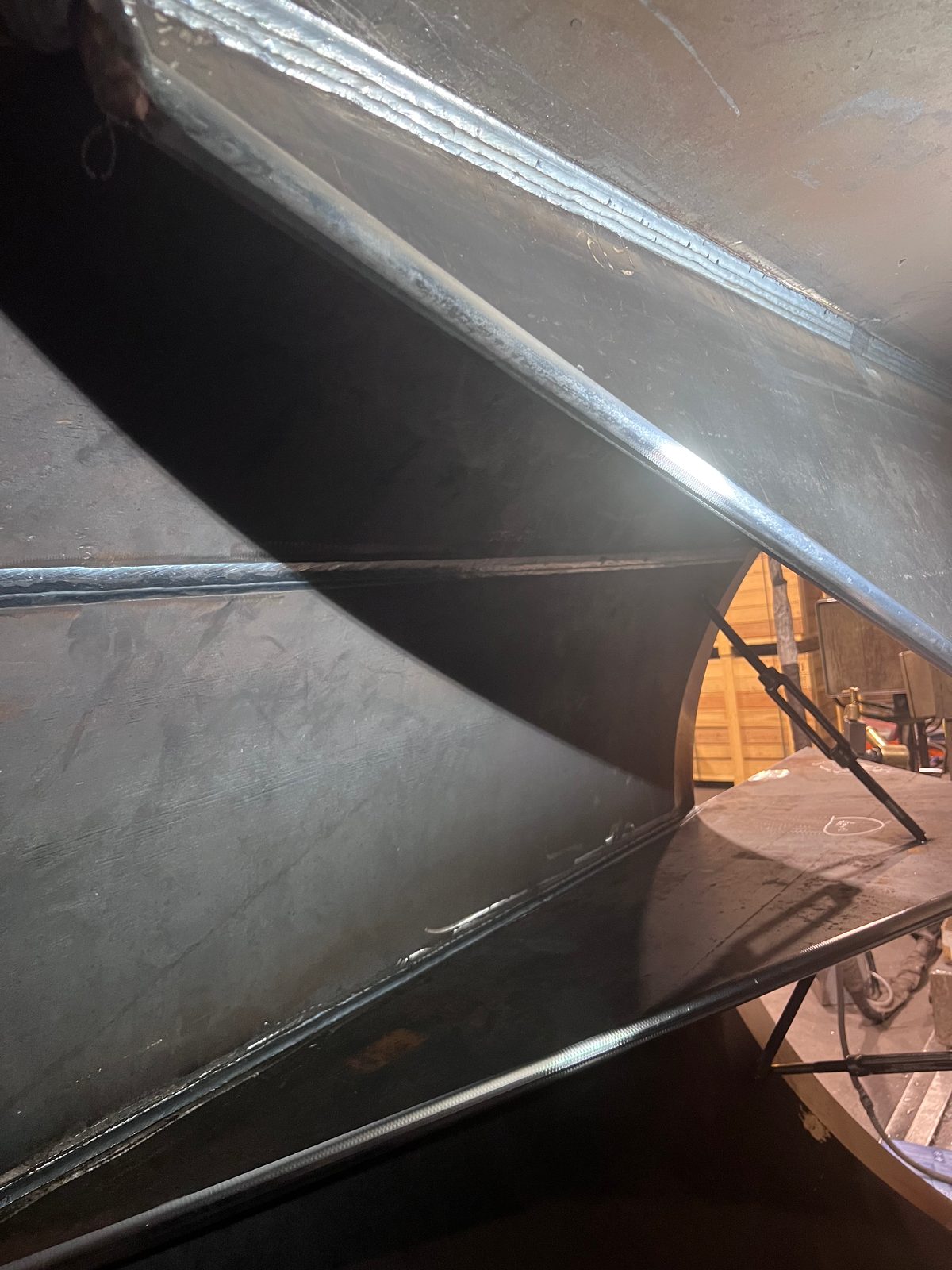

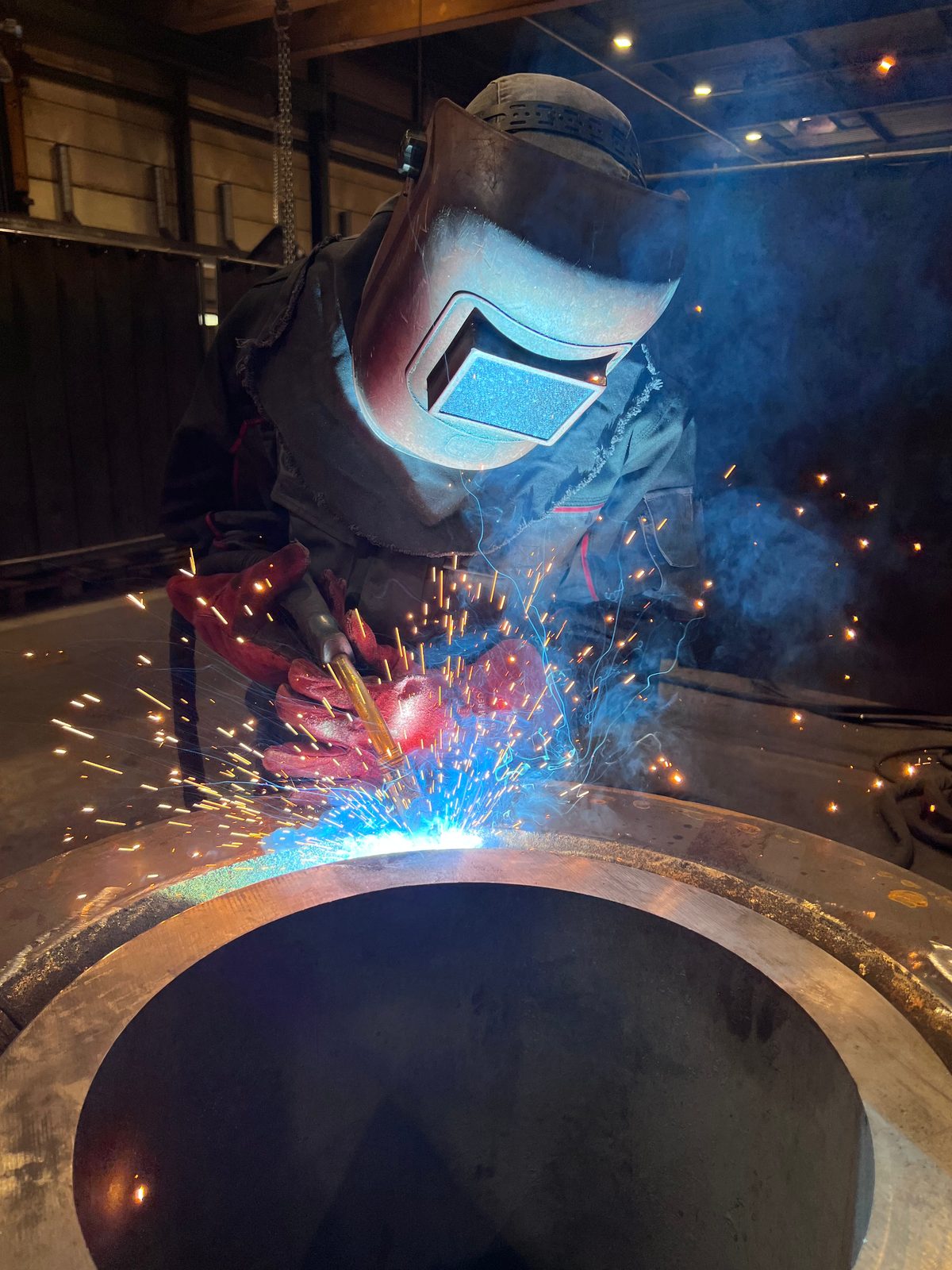

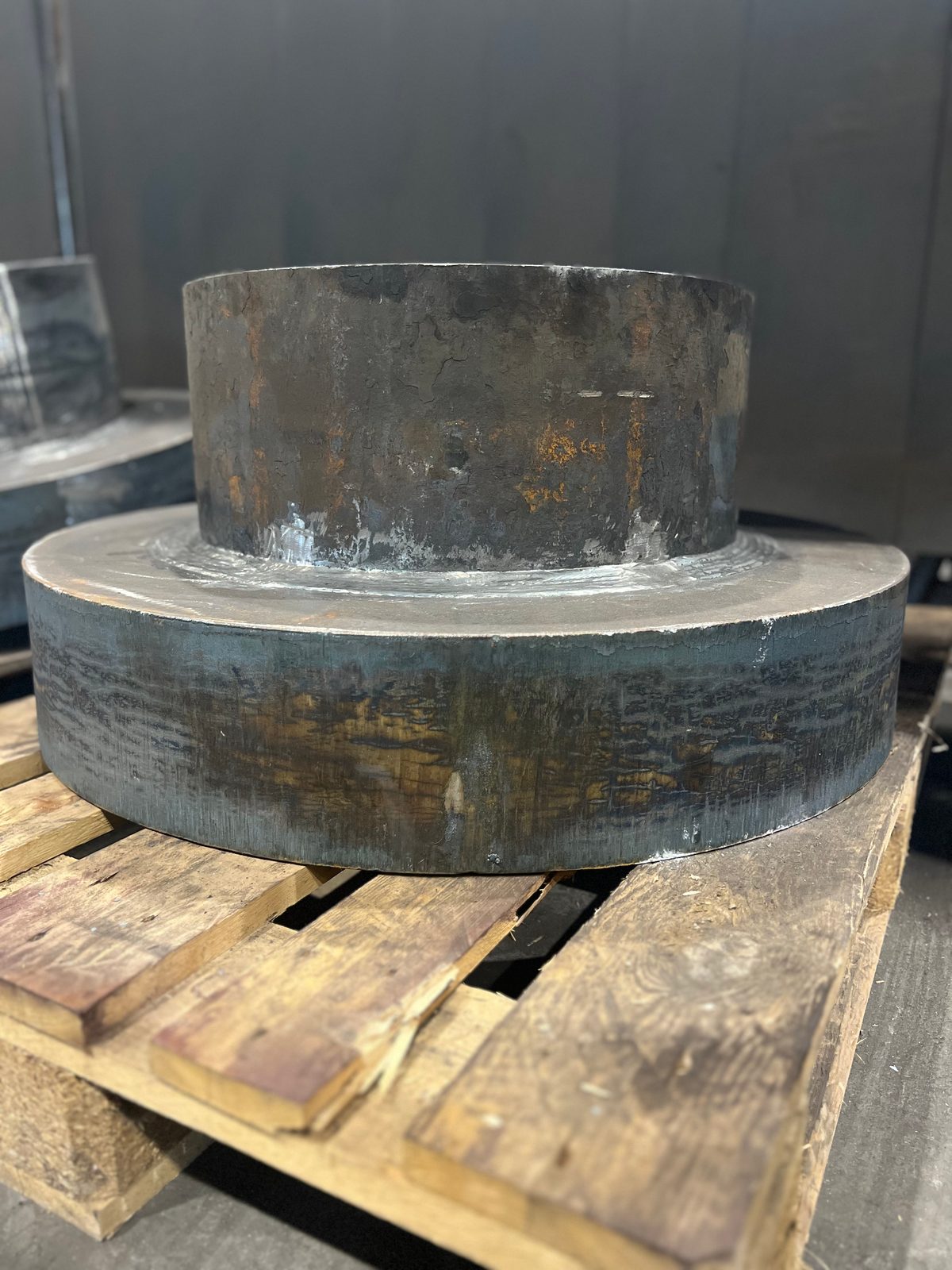

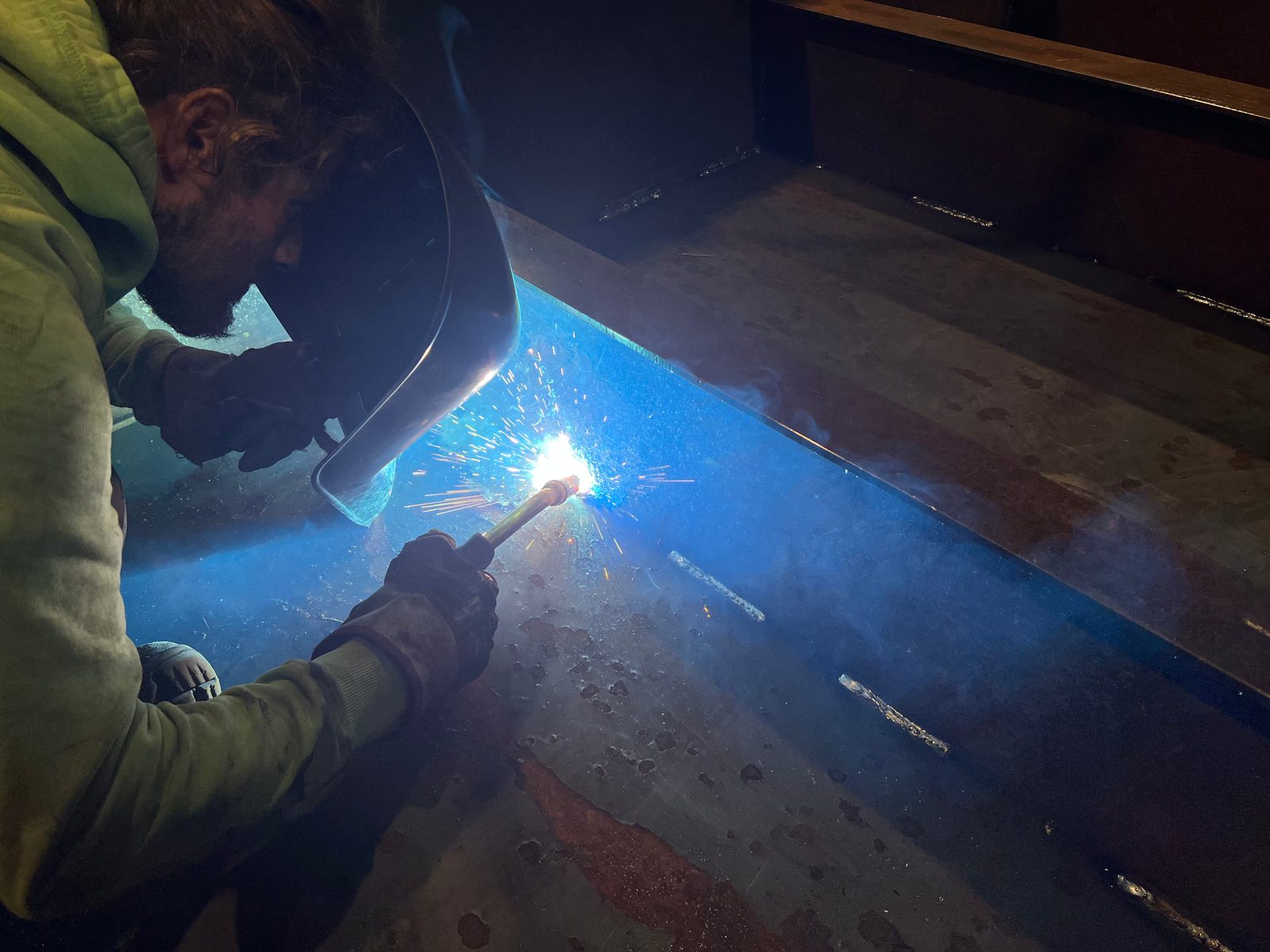

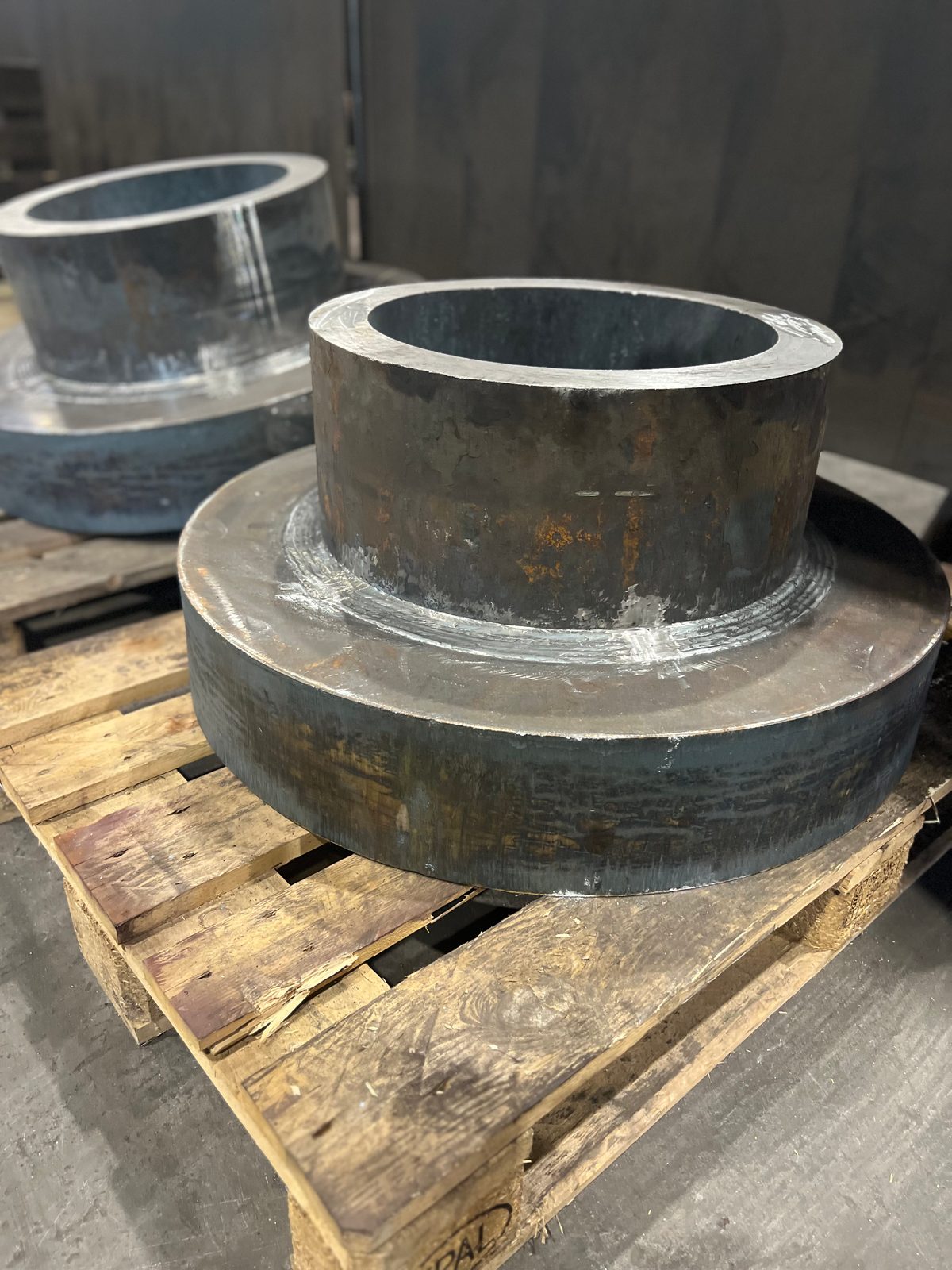

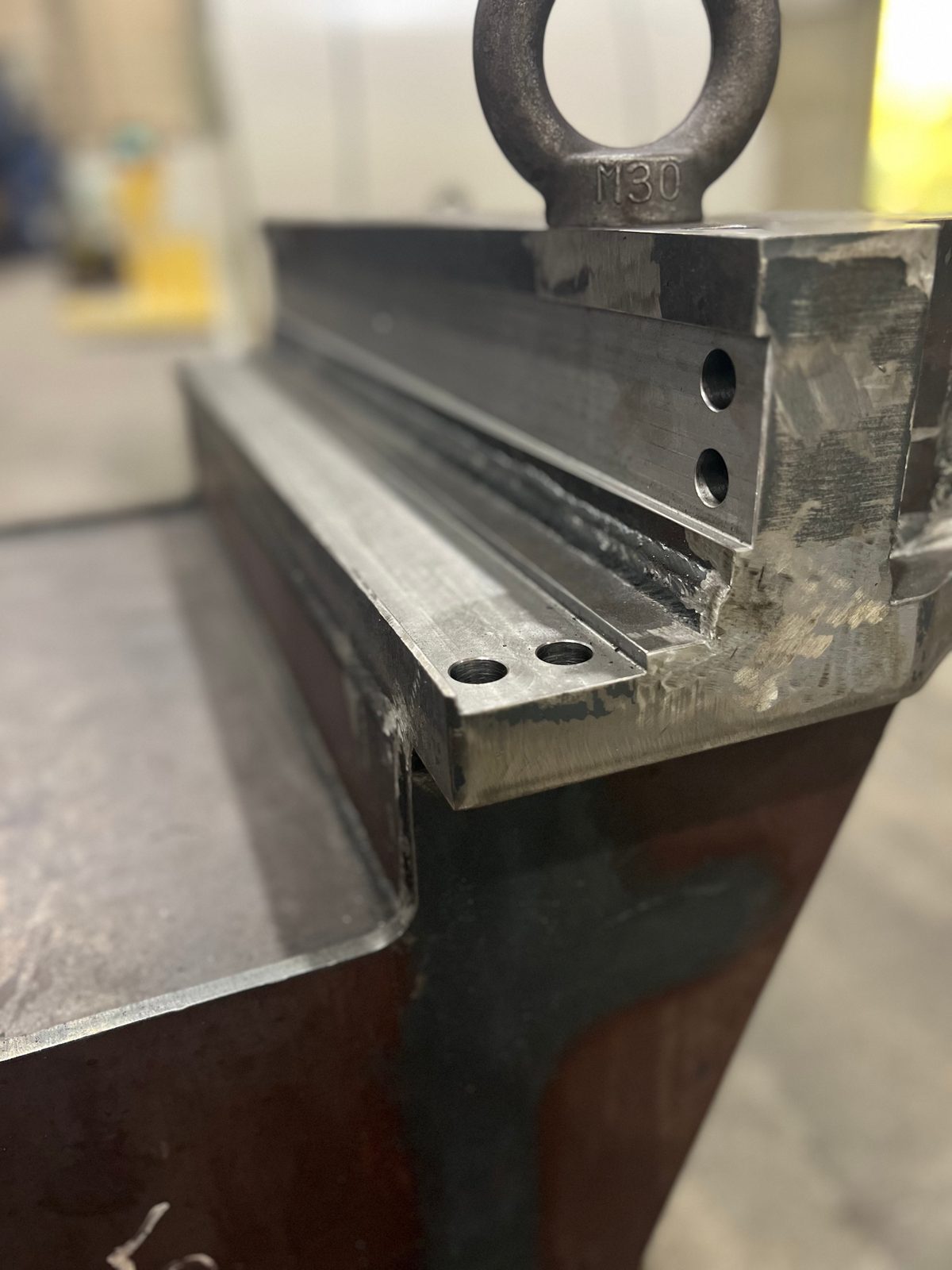

Skutočné zábery z našej výroby v Lorchu – od plameňom rezaného úkosu pre prípravu zvaru cez zváranie na diele a ručne kladený kútový zvar MAG vedľa frézovanej dosadacej plochy až po veľký zvarenec vo výstavbe.
Zvárané zostavy – prečo Bock
Bock Maschinenbau vyrába zvárané konštrukcie a ťažké zostavy v lokalite Lorch už viac ako šesť desaťročí:
- Certifikácia
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a DIN EN ISO 9001:2015 – záväzný rámec kvality pre náročných objednávateľov
- Spôsobilosť pre ťažké diely
- Výroba zostáv do hmotnosti kusu 50 t
- Materiálová kompetencia
- Výlučne európske kvalitné ocele – oceľ, Hardox, nerezová oceľ a jemnozrnná konštrukčná oceľ
- Rozsah metód
- Zváranie MAG, WIG a pod tavivom podľa požiadaviek
- Zabezpečenie kvality
- VT, PT a MT interne na úrovni Level 2 podľa DIN EN ISO 9712; UT v závislosti od projektu cez nášho kooperačného partnera
- Nadväzujúce obrábanie
- Mechanické obrábanie, pieskovanie, lakovanie a montáž je možné zapojiť v rámci tej istej výrobnej prevádzky
- Zákazkové zváranie pre región
- Zákazkové zváranie v triede EXC3 nosných zostáv pre výrobcov oceľových konštrukcií a zariadení z regiónu Stuttgartu, regiónu DACH a z celej Európy – certifikované, z našej prevádzky v Lorch.
Váš projekt — priamo z regiónu
Pošlite nám dopyt na zákazkovú výrobu, oceľové konštrukcie alebo výrobu špeciálnych strojov — čoskoro sa vám ozveme.
Dopytovať zváranú zostavu
Pre prvé posúdenie potrebujeme váš výkres alebo technickú špecifikáciu, materiál, požadovaný počet kusov, ako aj údaje o požiadavkách na kvalitu, skúšky a dokumentáciu. Preveríme možnosti výroby a vypracujeme nezáväznú ponuku.
