Conjuntos soldados até 50 t segundo DIN EN 1090-2 EXC3
Conjuntos soldados portantes e tecnicamente exigentes até 50 t – fabricados como empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3 em Lorch.
DIN EN 1090-2 EXC3
Empresa especializada em soldadura certificada segundo EXC3, EN ISO 3834-2 e ISO 9001:2015.
Conjuntos até 50 t
Sistema de pontes rolantes 2×25 t para um manuseamento seguro de conjuntos soldados pesados.
MIG/MAG · TIG · UP
Três processos de soldadura consoante os requisitos do componente e a qualidade de cordão exigida.
Aços de qualidade europeus
Aço, aço de grão fino, Hardox e aço inoxidável – exclusivamente materiais certificados.
END internamente nível 2
VT, PT e MT segundo a DIN EN ISO 9712 na empresa; UT em função do projeto através do nosso parceiro de cooperação.
Maquinação subsequente a partir de uma só fonte
Maquinação CNC, jato de areia, pintura e montagem na mesma unidade fabril.

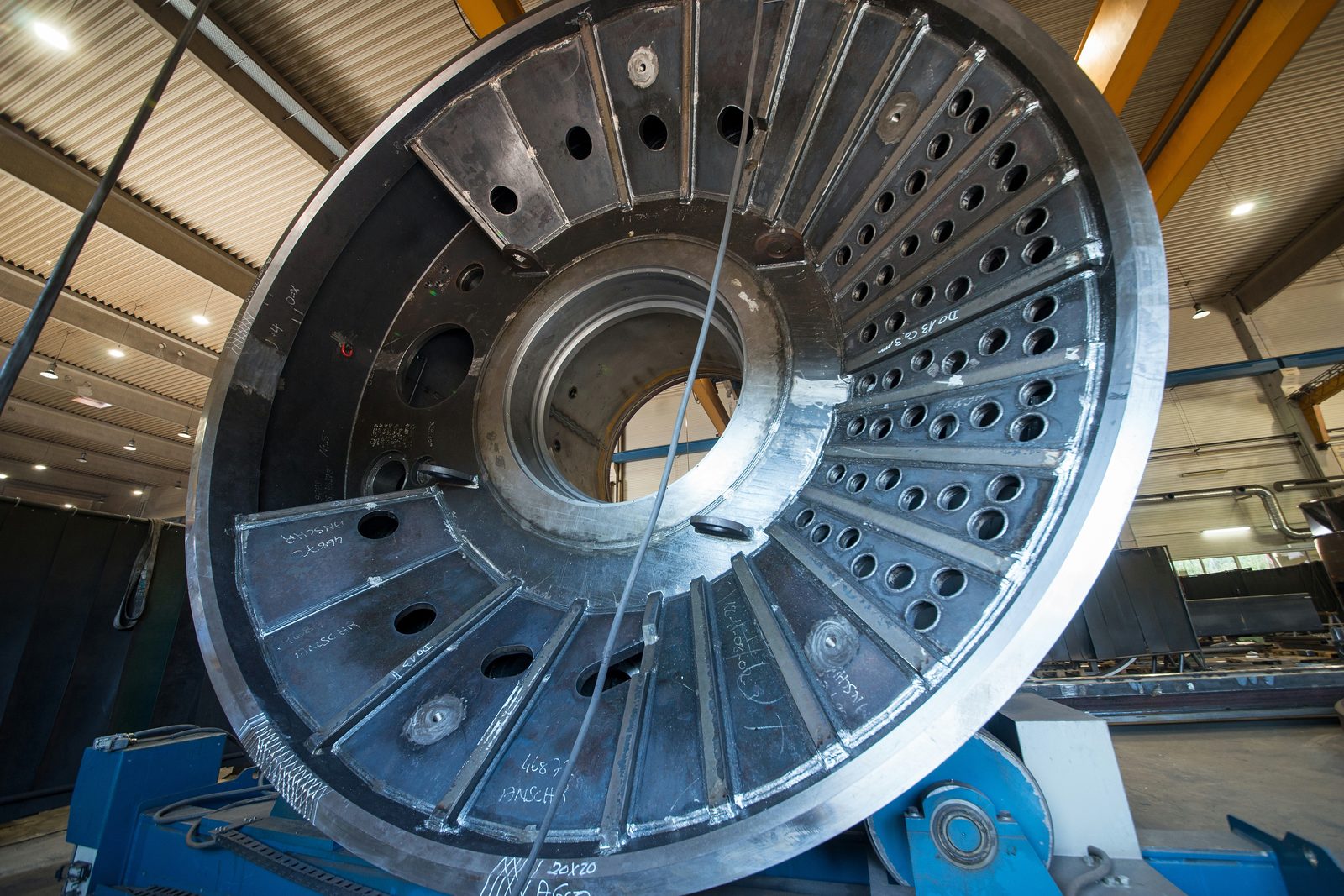

Conjuntos soldados de acordo com o desenho e o caderno de encargos

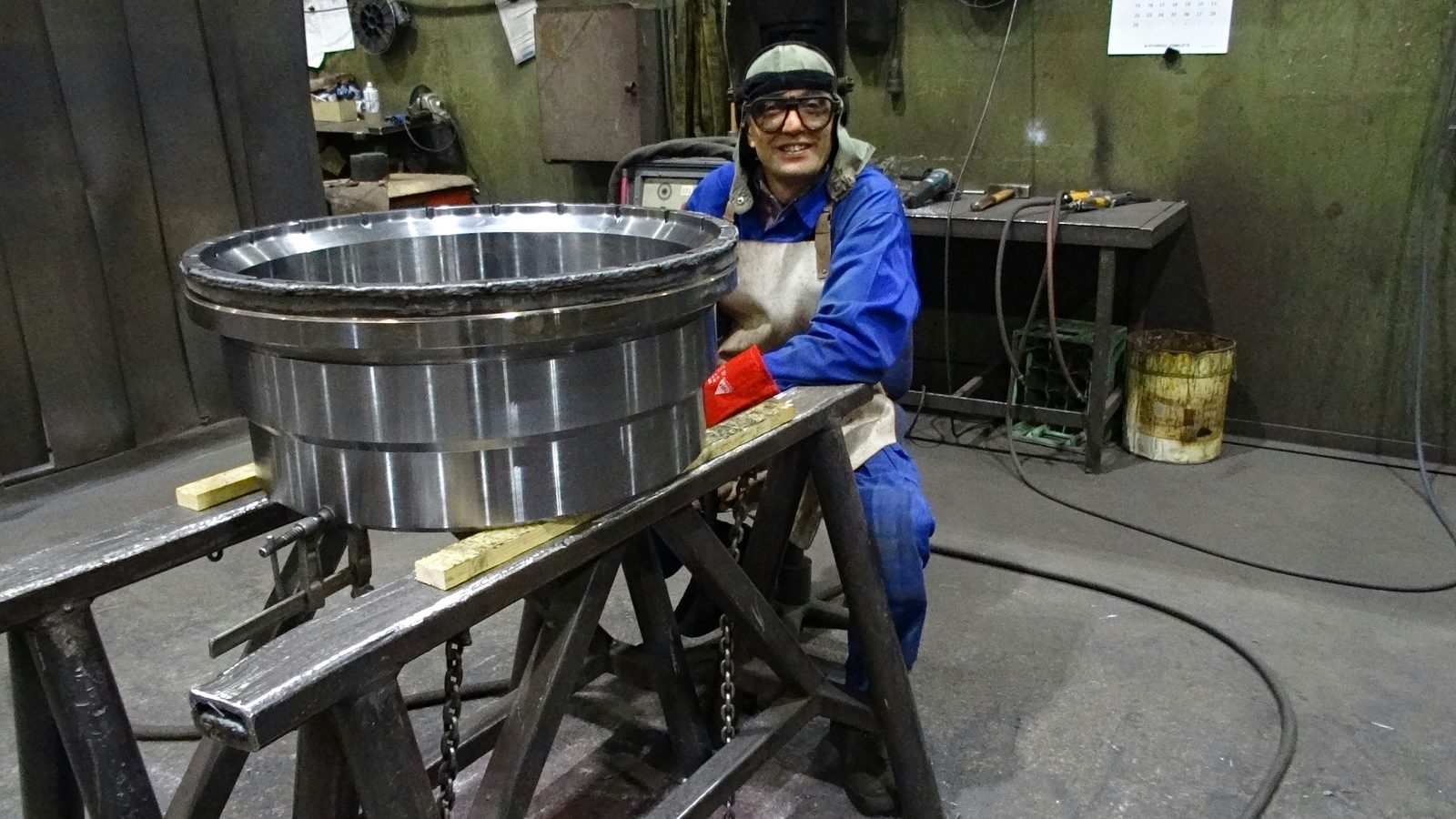

Por conjuntos soldados entendemos construções de aço unidas, fabricadas de acordo com o desenho ou o caderno de encargos do cliente – do conjunto simples à peça soldada pesada e composta por várias partes, com requisitos de tolerância estreitos, classes de resistência elevadas ou propriedades de material exigentes.
A área de produção da Bock está concebida para peças pesadas até 50 t. Graças à conjugação de diferentes processos de soldadura e a uma ampla competência em materiais, mesmo conjuntos de construção complexa podem ser fabricados de forma fiável segundo as suas especificações.
Sempre que necessário, a maquinação mecânica, o jato de areia, a pintura e a montagem podem ser integrados no fluxo do projeto.
Enquanto empresa especializada em soldadura no Ostalbkreis, assumimos a soldadura por encomenda e os conjuntos soldados portantes segundo a EN 1090 para clientes da região de Estugarda, do Remstal e de todo o sul da Alemanha.

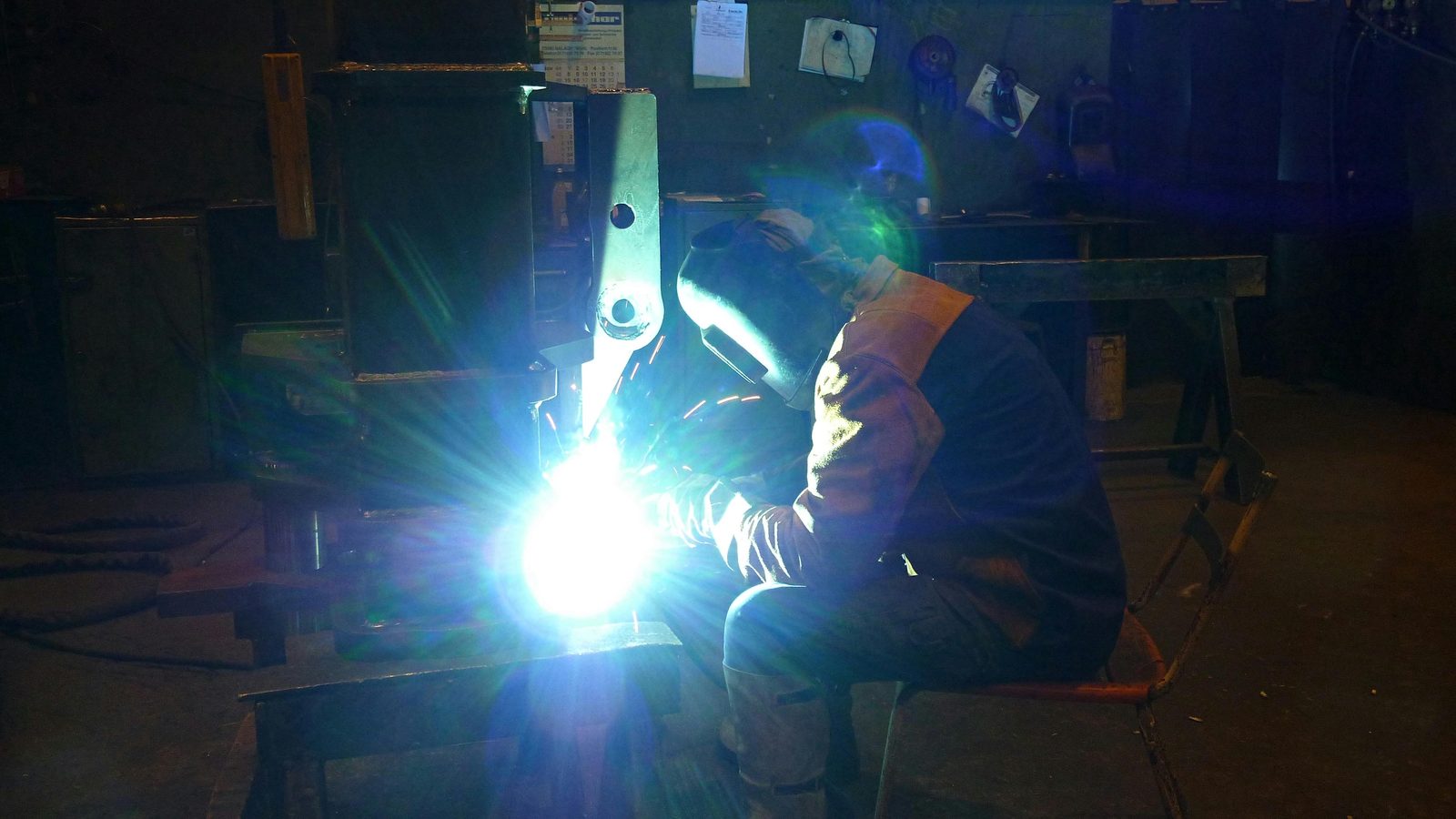

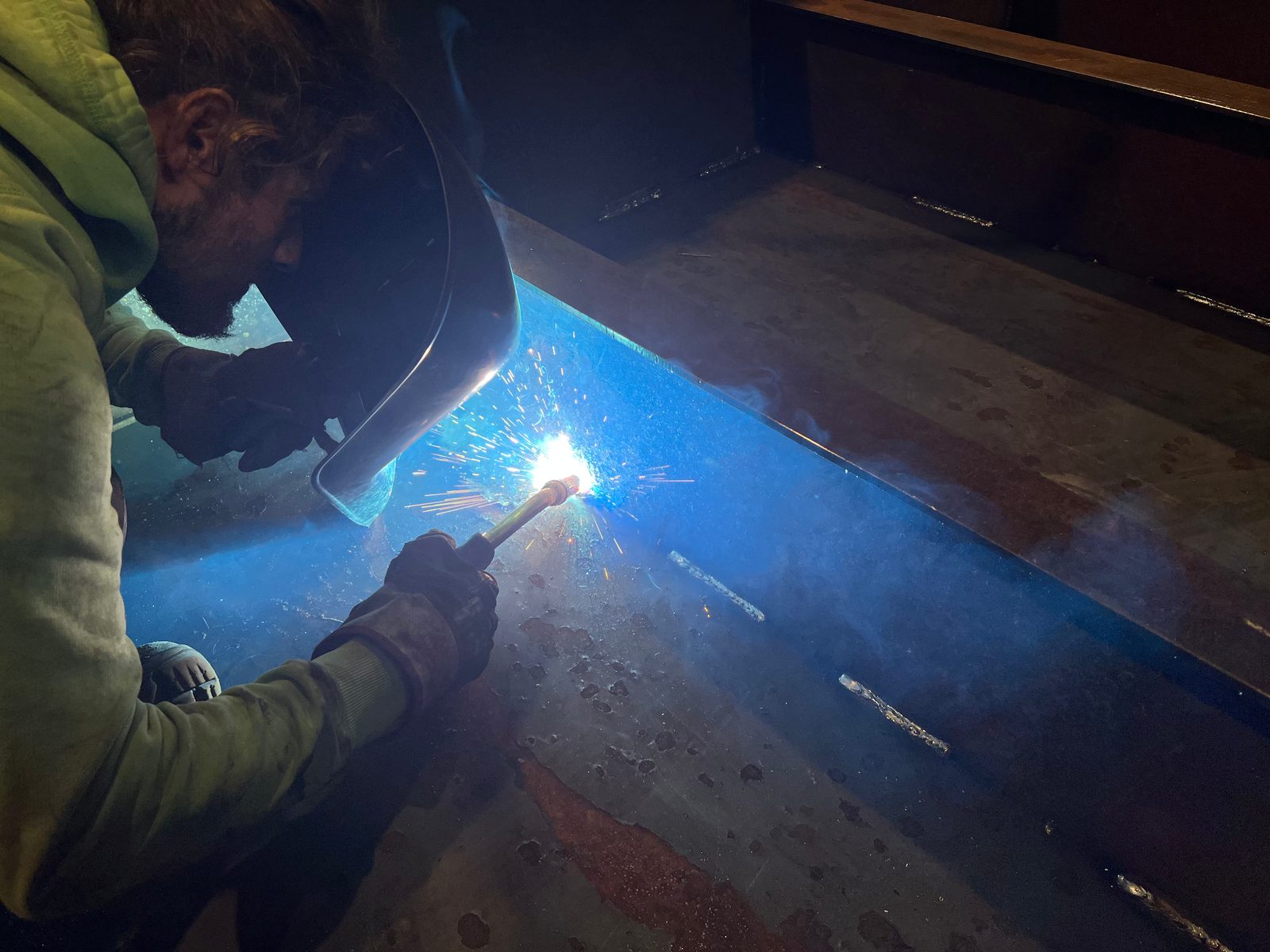

Soldadura MIG/MAG, TIG e por arco submerso consoante o requisito do componente
Consoante a geometria do componente, o material e os requisitos do cordão, a Bock aplica diferentes processos de soldadura:

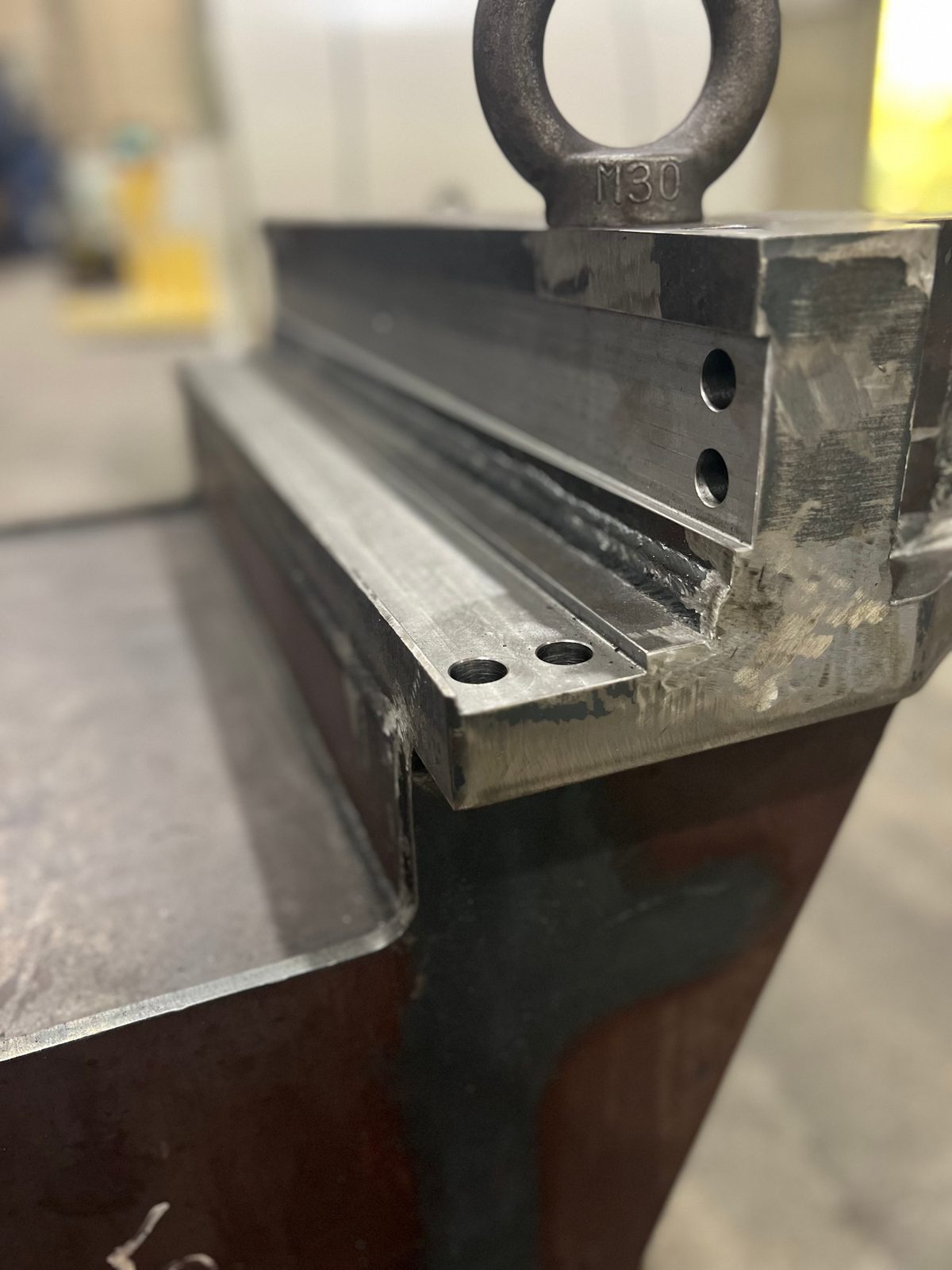

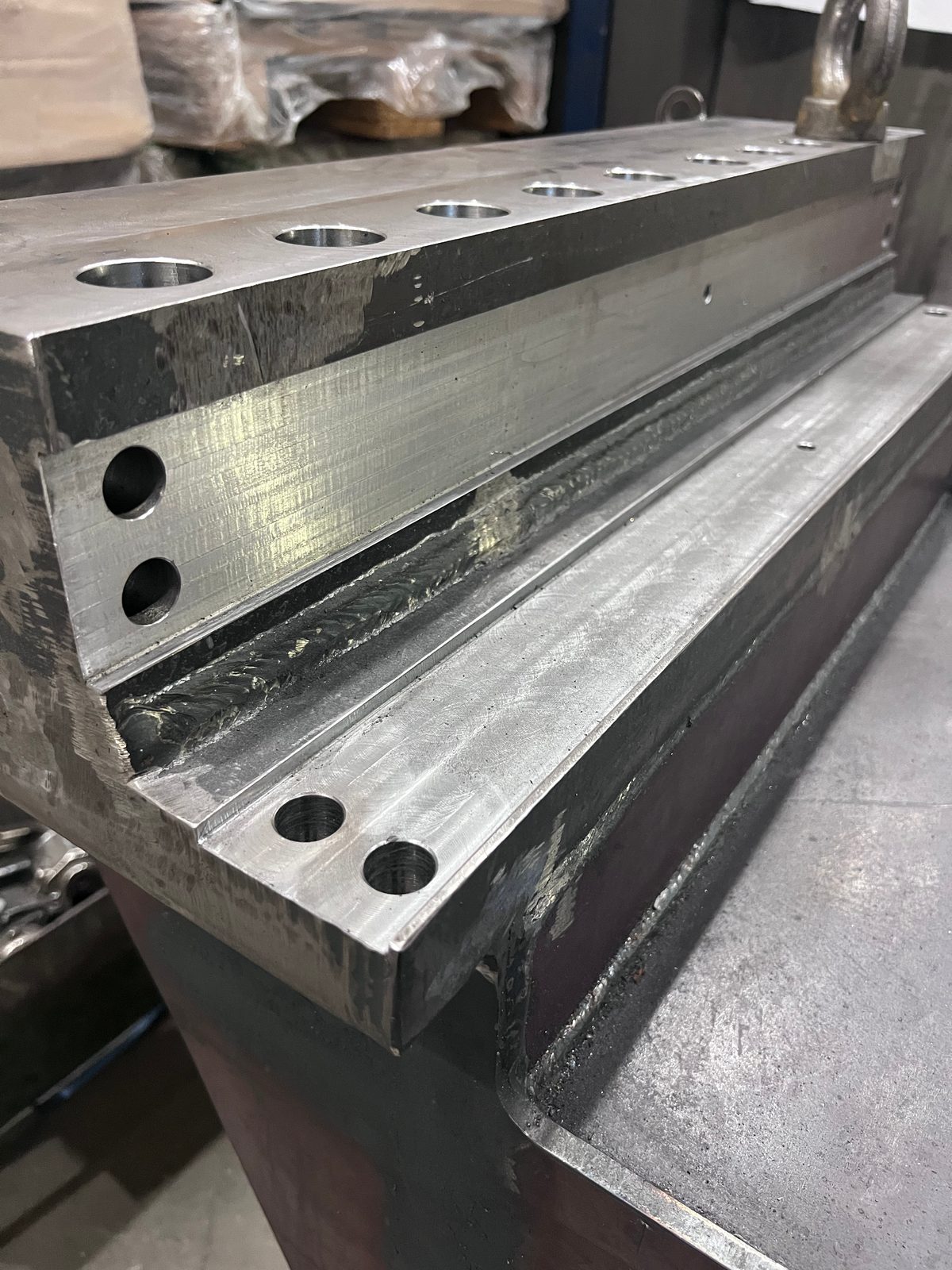

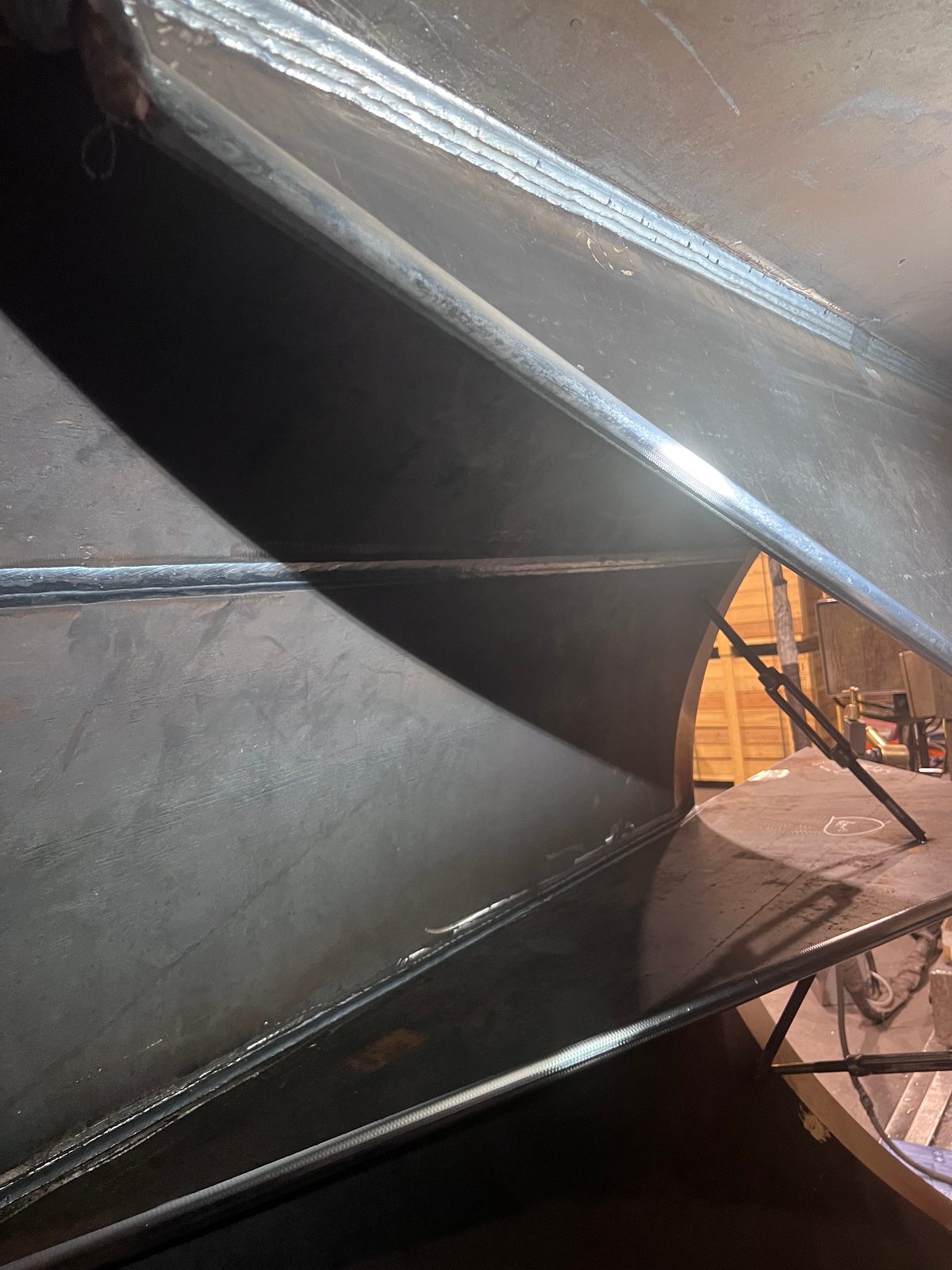

- Soldadura MIG/MAG
- é o processo padrão para componentes estruturais de aço e conjuntos complexos. É adequado para uma ampla gama de materiais e permite também o processamento de aços de grão fino de alta resistência.
- Soldadura TIG
- é utilizada onde se exige qualidade de cordão particularmente elevada e tolerâncias estreitas – por exemplo, em conjuntos de aço inoxidável ou em ligações soldadas críticas para a qualidade.
- Soldadura por arco submerso (UP)
- é o processo para cordões profundos e de alta resistência em componentes pesados. Instalações ESAB totalmente automatizadas, com mastros de até 7 m de alcance, permitem cordões longitudinais de alta resistência mesmo em estruturas de grande formato.
- Soldadura de pinos
- une pinos de cabeça e roscados até Ø 22 mm diretamente ao componente em segundos – para pontos de fixação, âncoras e suportes sem furo passante.
A seleção do processo orienta-se pelos requisitos do seu componente. Sempre que necessário, dentro de um mesmo conjunto utilizam-se também combinações de vários processos.
Tecnologia e equipamento de soldadura
A oficina de soldadura da Bock está amplamente equipada para conjuntos pesados e de grande formato:
- Cerca de 100 postos de soldadura por gás de proteção para MAG/MIG e WIG (Oerlikon, ESAB, Lorch, Ess)
- Três instalações de soldadura por arco submerso ESAB (colunas e mastros de lança) – até 1 250 A, altura de lança e de trabalho até 7 m
- Soldadura de pernos até Ø 22 mm
- Numerosos dispositivos de rotação e viragem, bem como cavaletes de rolos – peças até 60 t posicionáveis por rotação

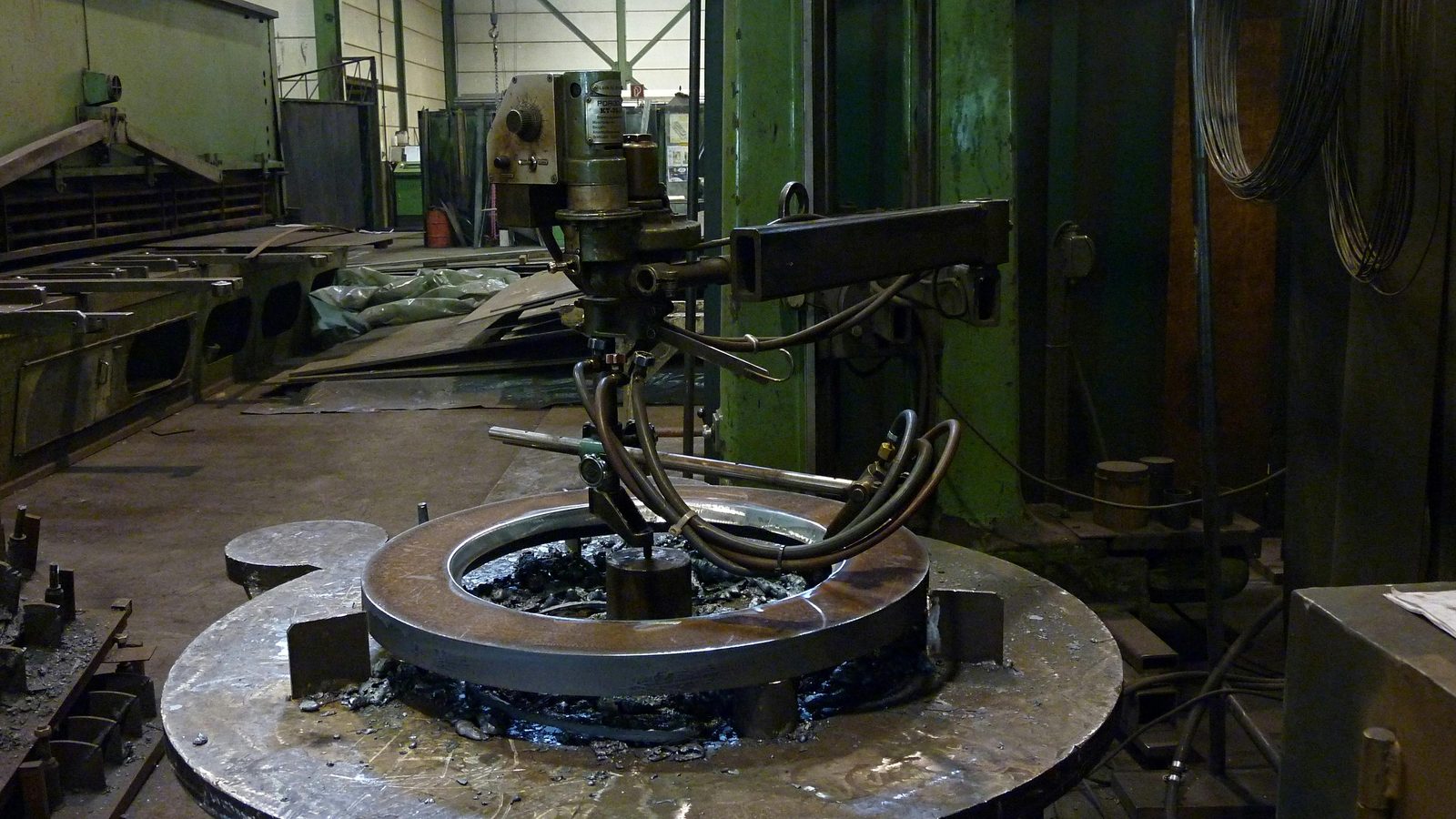

- Fresadora de bordos (Alme) para a preparação do cordão de soldadura até 12 × 45°
Assim, os cordões são soldados na posição ideal – de forma económica, com repetibilidade e na qualidade ensaiada de uma empresa de soldadura certificada.
Aços de qualidade europeus até 50 t de peso unitário
Para os conjuntos soldados, a Bock processa predominantemente aços de qualidade europeus com origem rastreável. Consoante o desenho e os requisitos, são utilizados os seguintes materiais:
- Aço de construção (S235, S355)
- Aço de construção de grão fino (alta resistência)
- Hardox (aço resistente ao desgaste para conjuntos sujeitos a abrasão)
- Aço inoxidável / aço não corrosível
- Outros materiais conforme indicação de desenho ou de norma
A qualidade do material e a origem do material são documentadas, mediante as respetivas exigências do projeto ou do cliente, através de comprovativos e certificados de inspeção. Os componentes podem atingir até 50 t de peso unitário; limites específicos para materiais especiais ou dimensões invulgares são acordados caso a caso, em função do projeto.
Empresa especializada em soldadura certificada – DIN EN 1090-2 EXC3, EN ISO 3834-2 e END
A Bock Maschinenbau é uma empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3 e a EN ISO 3834-2. Complementadas por um sistema de gestão da qualidade certificado segundo a DIN EN ISO 9001:2015, estas normas constituem um quadro de qualidade vinculativo para o fabrico de conjuntos soldados: qualificações dos processos de soldadura, requisitos de inspeção e obrigações de documentação fazem parte do fabrico. Para clientes com obrigação de comprovação, os certificados atuais estão disponíveis em PDF.
Garantia da qualidade e ensaios não destrutivos
Nos conjuntos soldados, não é apenas o cordão acabado que conta, mas também a verificação rastreável da qualidade exigida. Por isso, os trabalhos de soldadura são acompanhados por medidas adequadas de garantia da qualidade. Consoante o componente, o material, a classe do cordão e as exigências do cliente, podem ser aplicadas inspeções visuais bem como ensaios não destrutivos (END).
- Inspeção visual (VT), ensaio por líquidos penetrantes (PT) e ensaio por partículas magnéticas (MT) estão disponíveis internamente com qualificação de nível 2 segundo a DIN EN ISO 9712.
- Os ensaios por ultrassons (UT) estão disponíveis internamente, em função do projeto, através de pessoal de inspeção certificado do nosso parceiro de cooperação.
Desta forma, é possível avaliar indicações superficiais, fissuras, irregularidades próximas da superfície bem como irregularidades internas em componentes e juntas soldadas adequados.
Os requisitos de inspeção e documentação são acordados em função do projeto, de acordo com o desenho, as exigências normativas e as especificações do cliente. Assim, a garantia da qualidade não é genérica, mas adaptada, em função do projeto, ao respetivo conjunto.

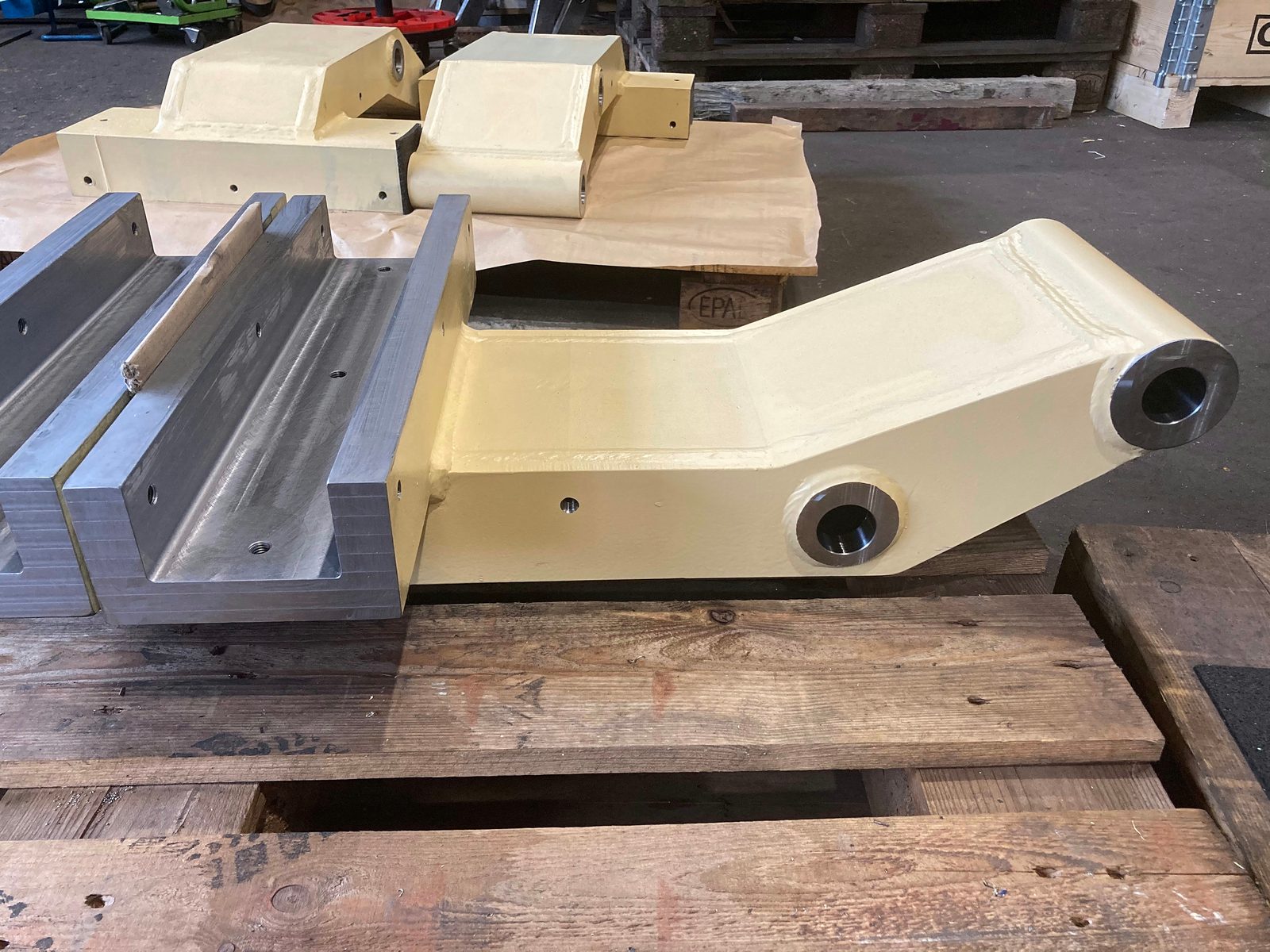

Maquinação mecânica, jato de areia, pintura e montagem conforme necessário
Os conjuntos soldados exigem frequentemente etapas de fabrico adicionais. Conforme necessário, os seguintes processos podem ser integrados no fluxo do projeto:
- Maquinação mecânica posterior
- Maquinação CNC de grandes peças até 50 t, fresagem de pórtico até 26 000 mm, torneamento vertical até Ø 4 800 mm.
- Preparação de superfície
- Jato de areia até Sa 2,5 numa cabine de grandes dimensões.
- Proteção anticorrosiva e pintura
- Pintura industrial segundo a EN ISO 12944 numa cabine de grandes dimensões de 25 × 7 × 6 m.
- Montagem
- Pré-montagem ou montagem parcial de conjuntos em função do projeto.
Desta forma, os conjuntos soldados podem não só ser soldados, mas também, em função do projeto, ser maquinados, preparados, revestidos ou pré-montados – consoante os requisitos e o acordado.
Adequado para peças soldadas pesadas e normativamente exigentes
Os conjuntos soldados da Bock são fabricados para aplicações tecnicamente exigentes, nas quais a qualidade do material, a certificação e a geometria do cordão desempenham um papel decisivo:
- Conjuntos portantes e muito solicitados com obrigação de documentação segundo a norma
- Peças soldadas sujeitas a desgaste com componente em Hardox
- Peças individuais e conjuntos pesados com pesos unitários acima de 10 t
- Conjuntos com tolerâncias dimensionais e de forma apertadas
Para projetos em que o peso do componente e a complexidade estrutural ultrapassam o nível de um conjunto, o fabrico especializado de construções soldadas pesadas oferece o enquadramento adequado.
Conjuntos soldados – porquê a Bock
Há mais de seis décadas que a Bock Maschinenbau fabrica construções soldadas e conjuntos pesados nas instalações de Lorch:
- Certificação
- DIN EN 1090-2 EXC3, EN ISO 3834-2 e DIN EN ISO 9001:2015 – quadro de qualidade vinculativo para clientes exigentes
- Capacidade para peças pesadas
- Fabrico de conjuntos até 50 t de peso unitário
- Competência em materiais
- Predominantemente aços de qualidade europeus – aço, Hardox, aço inoxidável e aço de construção de grão fino
- Variedade de processos
- MIG/MAG, TIG e soldadura por arco submerso (UP) consoante os requisitos
- Garantia da qualidade
- VT, PT e MT internamente nível 2 segundo a DIN EN ISO 9712; UT em função do projeto através do nosso parceiro de cooperação
- Maquinação subsequente
- Maquinação mecânica, jato de areia, pintura e montagem integráveis na mesma unidade de fabrico
- Soldadura por encomenda para a região
- Soldadura por encomenda EXC3 de conjuntos portantes para empresas de construção metálica e de instalações da região de Estugarda, da região DACH e de toda a Europa: certificada, a partir da nossa unidade em Lorch.
Contacto
O seu projeto — diretamente da região
Envie-nos o seu pedido de fabrico por contrato, construção metálica ou construção de máquinas especiais — entraremos em contacto em breve.
Solicitar conjunto soldado
Para uma primeira avaliação, necessitamos do seu desenho ou especificação técnica, do material, da quantidade pretendida bem como de indicações sobre os requisitos de qualidade, inspeção e documentação. Verificamos as possibilidades de fabrico e elaboramos uma proposta sem compromisso.
