Conjuntos soldados hasta 50 t según DIN EN 1090-2 EXC3
Conjuntos soldados portantes y técnicamente exigentes hasta 50 t – fabricados en Lorch como empresa especializada en soldadura certificada según DIN EN 1090-2 EXC3.
Empresa especializada en soldadura certificada según EXC3, EN ISO 3834-2 y DIN EN ISO 9001:2015.
Sistema de grúa de 2×25 t para una manipulación segura de conjuntos soldados pesados.
Tres procesos de soldadura según los requisitos del componente y la calidad de cordón exigida.
Acero, acero de grano fino, Hardox y acero inoxidable – exclusivamente materiales certificados.
VT, PT y MT según DIN EN ISO 9712 internamente; UT por proyecto a través de nuestro socio de cooperación.
Mecanizado CNC, granallado, pintura y montaje en la misma planta.
Conjuntos soldados para la construcción de maquinaria
Tres procedimientos en un mismo conjunto
MAG para la estructura, TIG para cordones críticos para la calidad, arco sumergido para grandes volúmenes de soldadura – combinables dentro de una misma pieza.
END con personal propio
VT, PT y MT según DIN EN ISO 9712 internamente, nivel 2 – se inspecciona donde se suelda.
EXC3 con documentación
Las especificaciones de procedimiento de soldadura (WPS) y las cualificaciones de procedimiento (WPQR) según DIN EN 1090-2 están disponibles; los justificantes específicos del proyecto, como certificados de inspección 3.1, informes dimensionales e informes de END, se documentan junto con el conjunto.
Conjuntos soldados según plano y plan de soldadura
Por conjuntos soldados entendemos construcciones de acero unidas que se fabrican según el plano o el pliego de condiciones del cliente – desde el conjunto sencillo hasta la pieza soldada pesada y de varias partes con requisitos de tolerancia estrictos, clases de resistencia elevadas o propiedades de material exigentes.
El área de fabricación de Bock está diseñada para piezas pesadas hasta 50 t. Gracias a la combinación de distintos procesos de soldadura y a una amplia competencia en materiales, también es posible fabricar de forma fiable conjuntos estructuralmente complejos según sus especificaciones.
En caso necesario, el mecanizado, el granallado, la pintura y el montaje pueden integrarse en el desarrollo del proyecto.
Como empresa especializada en soldadura del Ostalbkreis, asumimos la soldadura por encargo y los conjuntos soldados portantes según EN 1090 para clientes de la región de Stuttgart, del Remstal y de todo el sur de Alemania.
Soldadura MAG, TIG y por arco sumergido según los requisitos del componente
Según la geometría del componente, el material y los requisitos del cordón, Bock emplea distintos procesos de soldadura:
- Soldadura MAG
- es el proceso estándar para componentes estructurales de acero y conjuntos complejos. Es apto para una amplia gama de materiales y permite también el procesamiento de aceros de grano fino de alta resistencia.
- Soldadura TIG
- se emplea allí donde se exige una calidad de cordón especialmente elevada y tolerancias estrictas – por ejemplo en conjuntos de acero inoxidable o uniones soldadas críticas para la calidad.
- Soldadura por arco sumergido (SAW)
- es el proceso para cordones profundos y de alta resistencia en componentes pesados. Las instalaciones ESAB totalmente automatizadas con mástiles de hasta 7 m de alcance permiten cordones longitudinales de alta resistencia incluso en estructuras de gran formato.
- Soldadura de pernos
- une pernos con cabeza y roscados de hasta Ø 22 mm directamente al componente en segundos – para puntos de fijación, anclajes y soportes sin taladro pasante.
La selección del proceso se rige por los requisitos de su componente. En caso necesario, dentro de un mismo conjunto también se emplean combinaciones de varios procesos.
Tecnología de soldadura y equipamiento
El taller de soldadura de Bock está ampliamente equipado para conjuntos pesados y de gran formato:
- Cerca de 100 puestos de soldadura con gas de protección, principalmente MAG, además de TIG (Oerlikon, ESAB, Lorch, ESS)
- Tres instalaciones de arco sumergido ESAB (columnas y mástiles con brazo) – hasta 1.250 A, altura de brazo y de trabajo hasta 7 m
- Soldadura de pernos hasta Ø 22 mm
- Numerosos dispositivos de giro y volteo, así como caballetes de rodillos – componentes de hasta 60 t posicionables de forma giratoria
- Fresadora de cantos (Alme) para la preparación de cordones de soldadura hasta 12 × 45°
Así, los cordones se sueldan en la posición óptima: de forma económica, con repetibilidad y en la calidad verificada de una empresa de soldadura certificada.
Aceros europeos de calidad hasta 50 t de peso por pieza
Para los conjuntos soldados, Bock procesa predominantemente aceros europeos de calidad con origen trazable. Según el plano y los requisitos, se emplean los siguientes materiales:
- Acero de construcción S235, S355 – Acero estructural estándar
- Acero de grano fino hasta S1100 – alta resistencia, soldable
- Hardox 400 / 500 – acero resistente al desgaste para componentes exigidos
- Acero inoxidable 1.4301, 1.4571 – resistente a la corrosión
- Aceros especiales según plano y especificación del cliente
La calidad del material y su origen se documentan mediante certificados y certificados de ensayo cuando así lo exigen las especificaciones del proyecto o del cliente. Los componentes pueden alcanzar hasta 50 t de peso por pieza; los límites específicos para materiales especiales o dimensiones inusuales se acuerdan de forma específica para cada proyecto.
Empresa especializada en soldadura certificada – DIN EN 1090-2 EXC3, EN ISO 3834-2 y END
Bock Maschinenbau es una empresa especializada en soldadura certificada según DIN EN 1090-2 EXC3 y EN ISO 3834-2. Complementadas por un sistema de gestión de la calidad certificado según DIN EN ISO 9001:2015, estas normas constituyen un marco de calidad vinculante para la fabricación de conjuntos soldados: las cualificaciones de los procesos de soldadura, los requisitos de ensayo y las obligaciones de documentación forman parte de la fabricación. Para los clientes con obligación de justificación, los certificados vigentes están disponibles en PDF.
Aseguramiento de la calidad y ensayos no destructivos
En los conjuntos soldados no decide únicamente el cordón acabado, sino también el ensayo trazable de la calidad requerida. Por ello, los trabajos de soldadura se acompañan de medidas de aseguramiento de la calidad adecuadas. Según el componente, el material, la clase de cordón y las especificaciones del cliente, pueden emplearse inspecciones visuales así como ensayos no destructivos (END).
- La inspección visual (VT), los ensayos por líquidos penetrantes (PT) y los ensayos por partículas magnéticas (MT) están disponibles internamente con cualificación de nivel 2 según DIN EN ISO 9712.
- Los ensayos por ultrasonidos (UT) están disponibles internamente de forma específica para cada proyecto a través de personal de ensayo certificado de nuestro socio de cooperación. Los ensayos volumétricos (ensayo radiográfico RT, ensayo por ultrasonidos UT) son prestados, en la medida en que se hayan encargado, por socios cualificados.
De este modo pueden evaluarse indicaciones superficiales, fisuras, irregularidades cercanas a la superficie así como irregularidades internas en componentes y uniones soldadas adecuados.
Los requisitos de ensayo y documentación se acuerdan de forma específica para cada proyecto según el plano, la exigencia normativa y las especificaciones del cliente. De este modo, el aseguramiento de la calidad no es genérico, sino que se ajusta a cada conjunto de forma específica para el proyecto.
Certificados para conjuntos soldados
1 / 3
Mecanizado, granallado, pintura y montaje en caso necesario
Los conjuntos soldados requieren con frecuencia pasos de fabricación adicionales. En caso necesario, los siguientes procesos pueden integrarse en el desarrollo del proyecto:
- Mecanizado posterior
- Mecanizado CNC de piezas grandes hasta 50 t, fresado de pórtico hasta 26.000 mm, torneado vertical hasta Ø 4.800 mm.
- Preparación de superficies
- Granallado hasta Sa 2,5 en una cabina de gran volumen.
- Protección anticorrosiva y pintura
- Pintura industrial según EN ISO 12944 en una cabina de gran volumen de 25 × 7 × 6 m.
- Montaje
- Premontaje o montaje parcial de conjuntos de forma específica para cada proyecto.
De este modo, los conjuntos soldados no solo se sueldan, sino que, de forma específica para el proyecto, pueden mecanizarse, prepararse, recubrirse o premontarse – según los requisitos y lo acordado.
Conjuntos soldados típicos
Los conjuntos soldados de Bock se fabrican para aplicaciones técnicamente exigentes en las que la calidad del material, la certificación, la secuencia de unión y la geometría del cordón desempeñan un papel decisivo:
- Conjuntos portantes y de alta solicitación con obligación de documentación según norma
- Piezas soldadas sometidas a desgaste con proporción de Hardox
- Conjuntos de varias piezas con un elevado número de uniones y cotas de conexión
- Conjuntos con tolerancias dimensionales y de forma estrictas a lo largo de varias conexiones
Si, por el contrario, no es el número de uniones lo que está en primer plano, sino las dimensiones de la pieza individual y su manipulación, la fabricación de construcciones soldadas pesadas ofrece el marco adecuado.
Impresiones del taller de soldadura

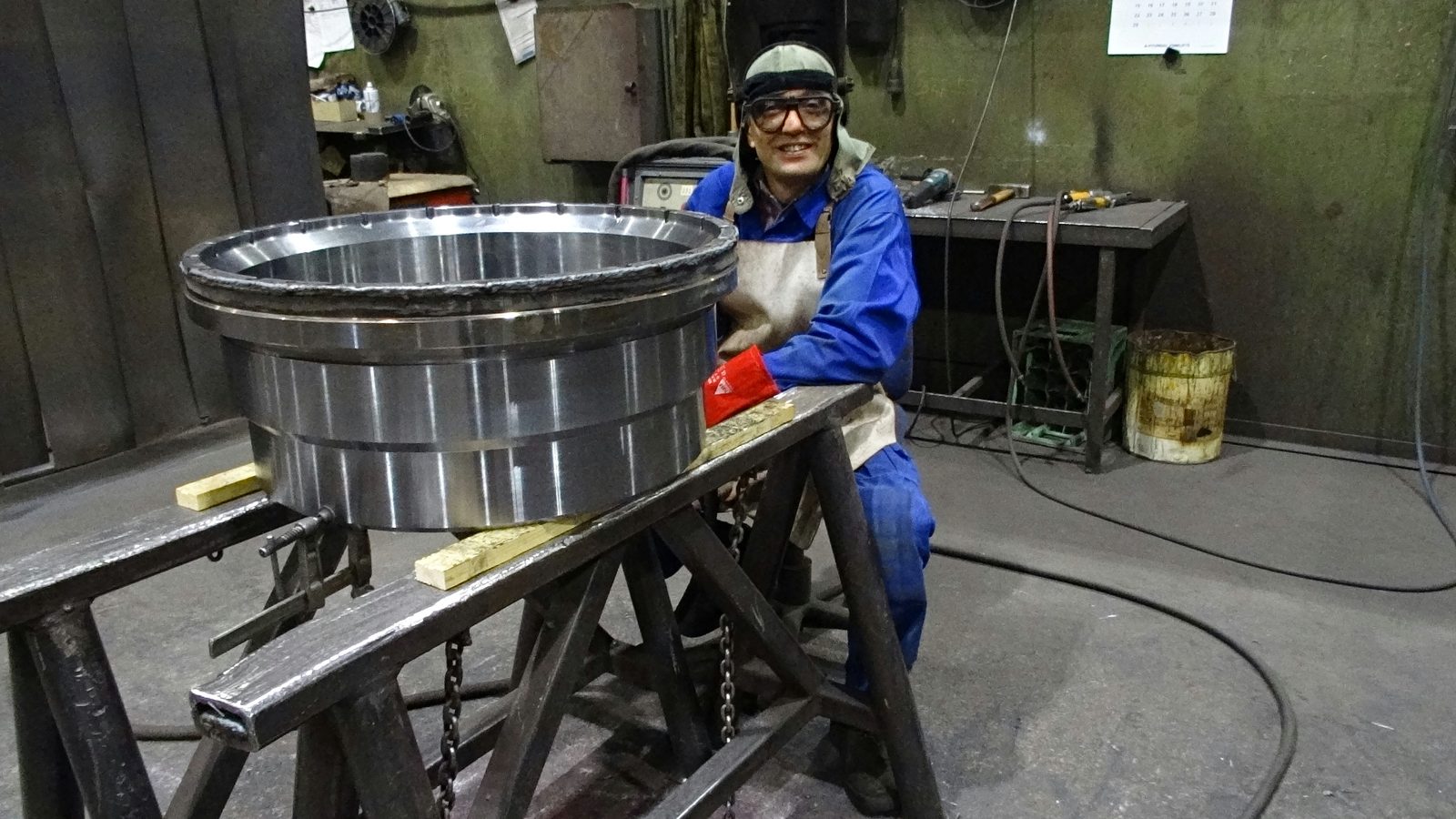

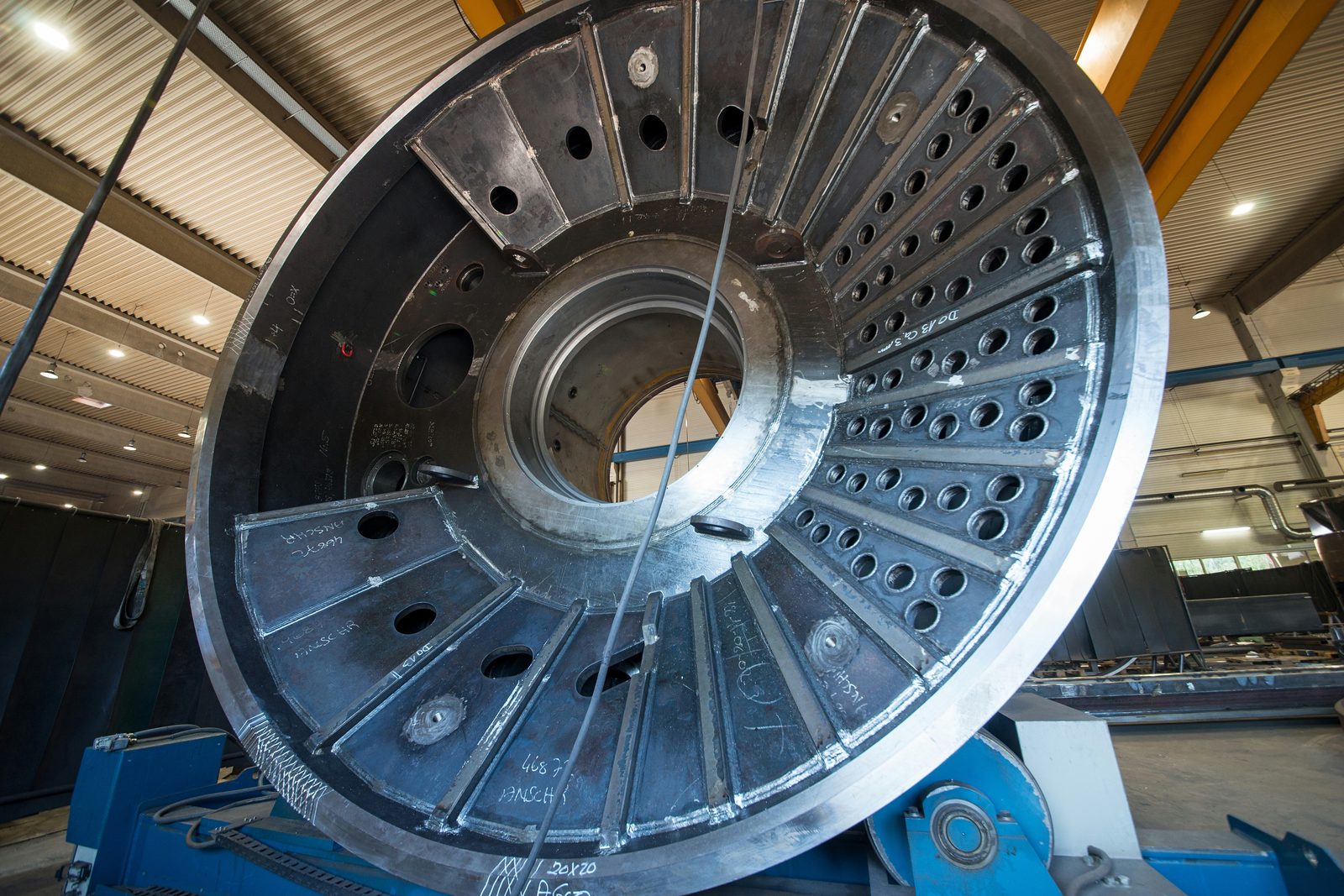

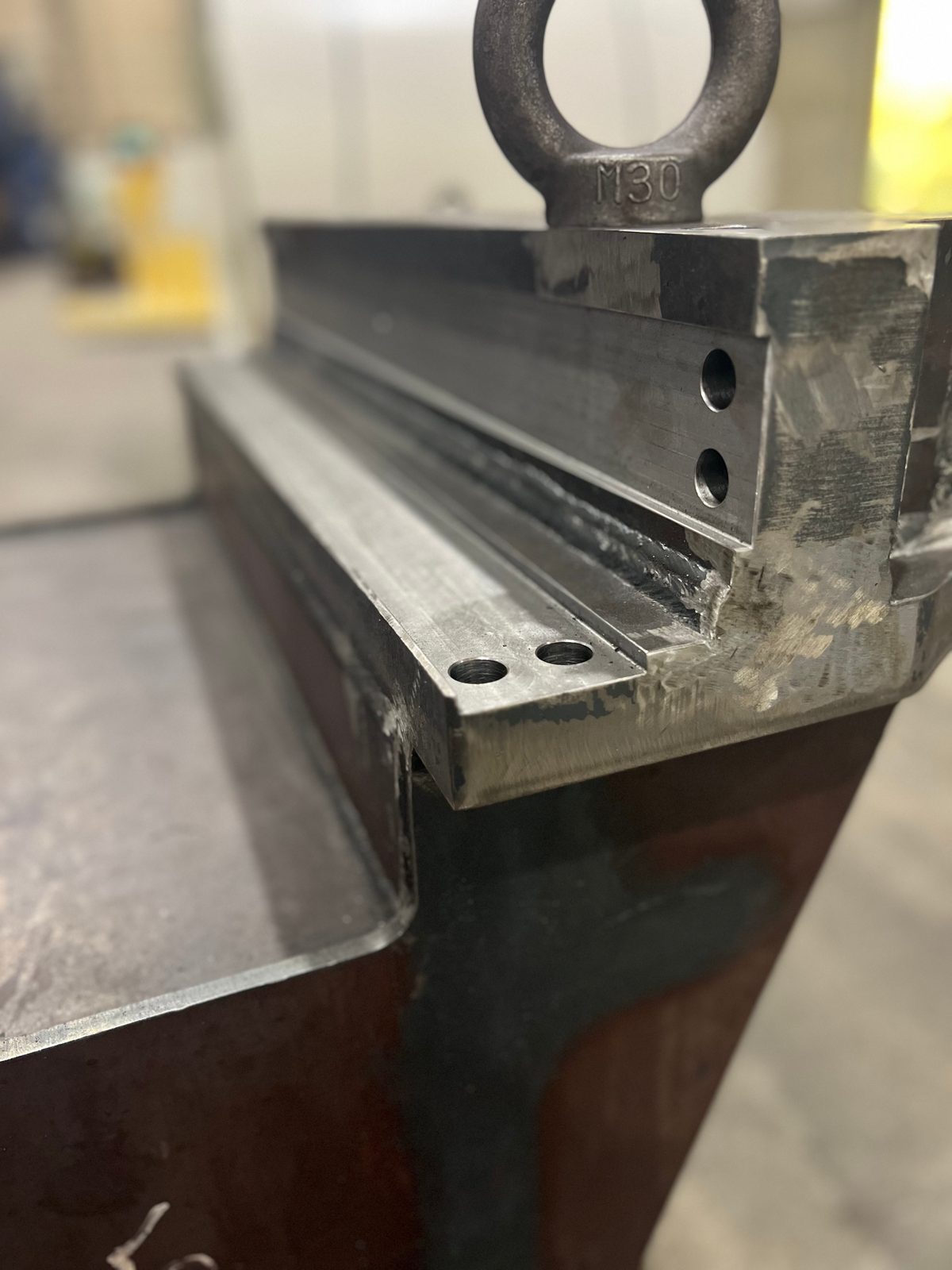

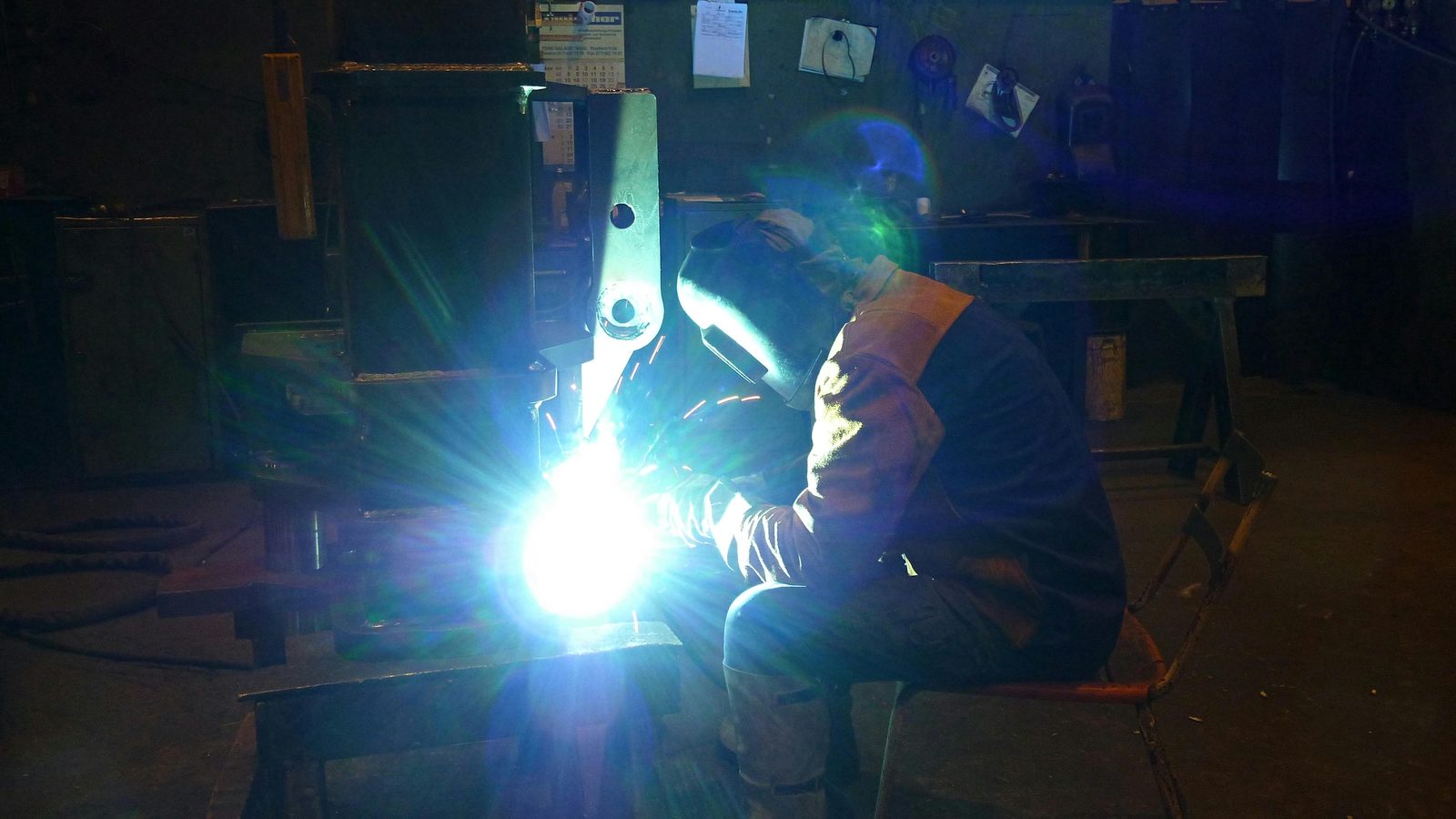

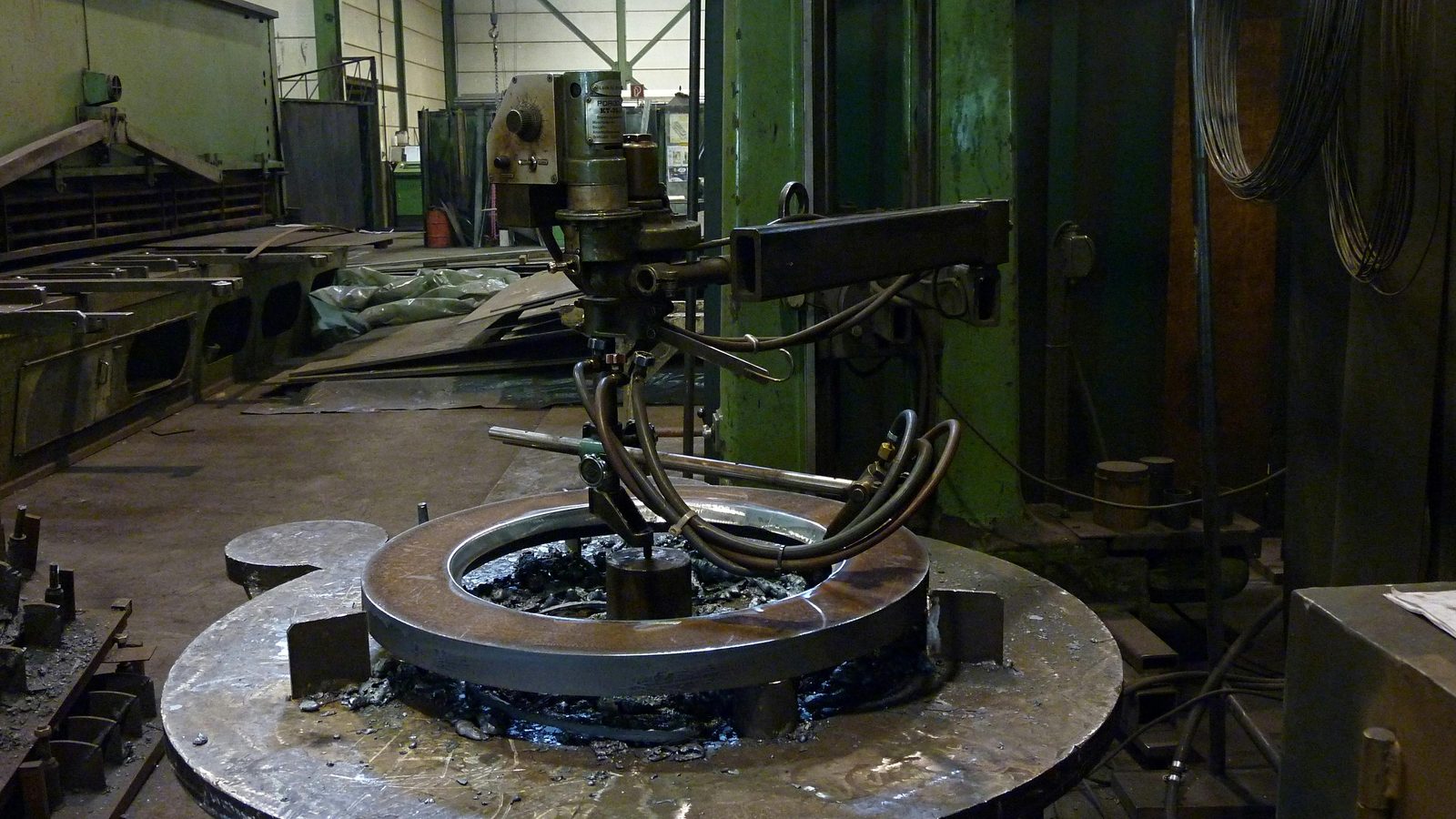

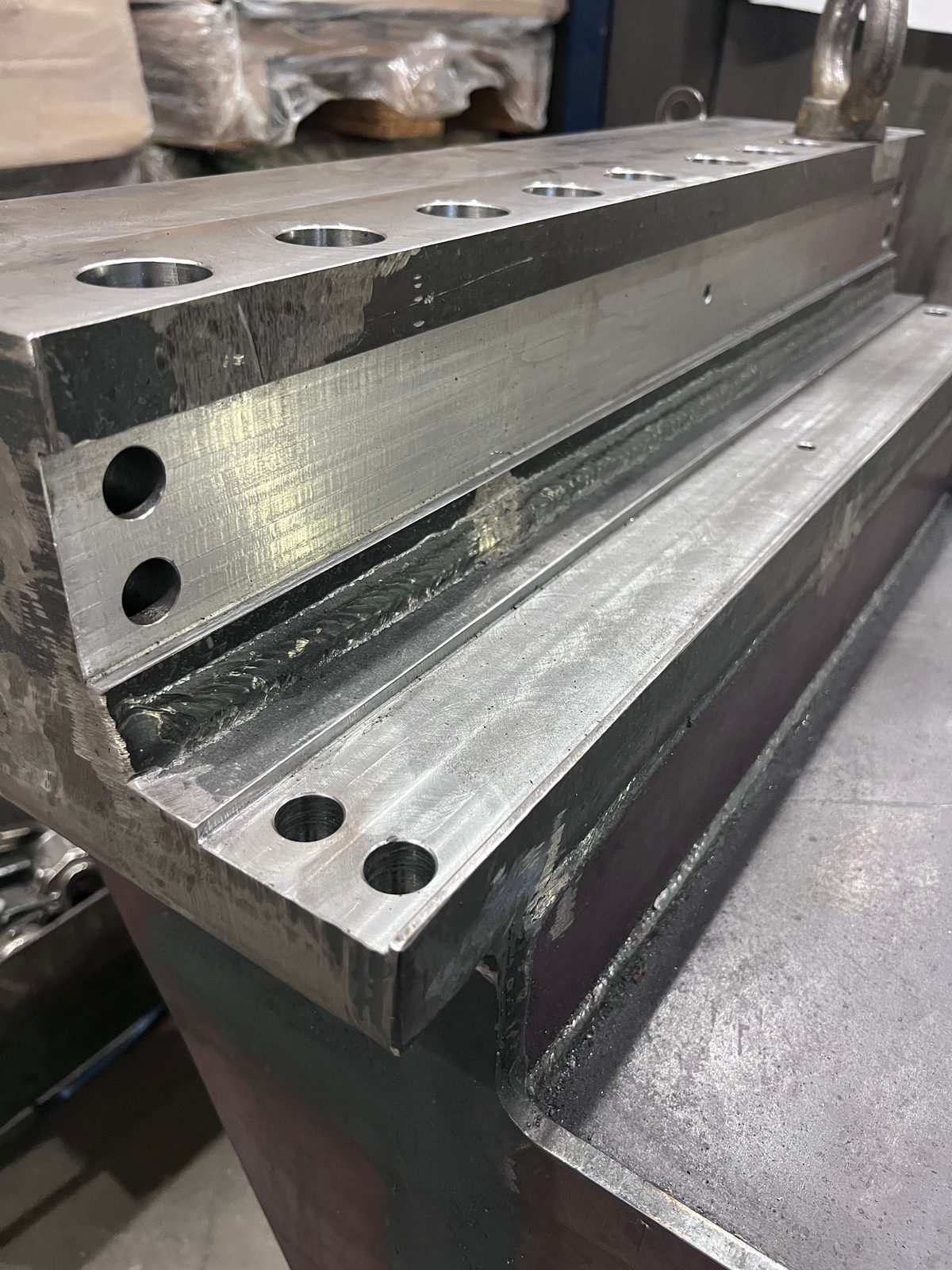

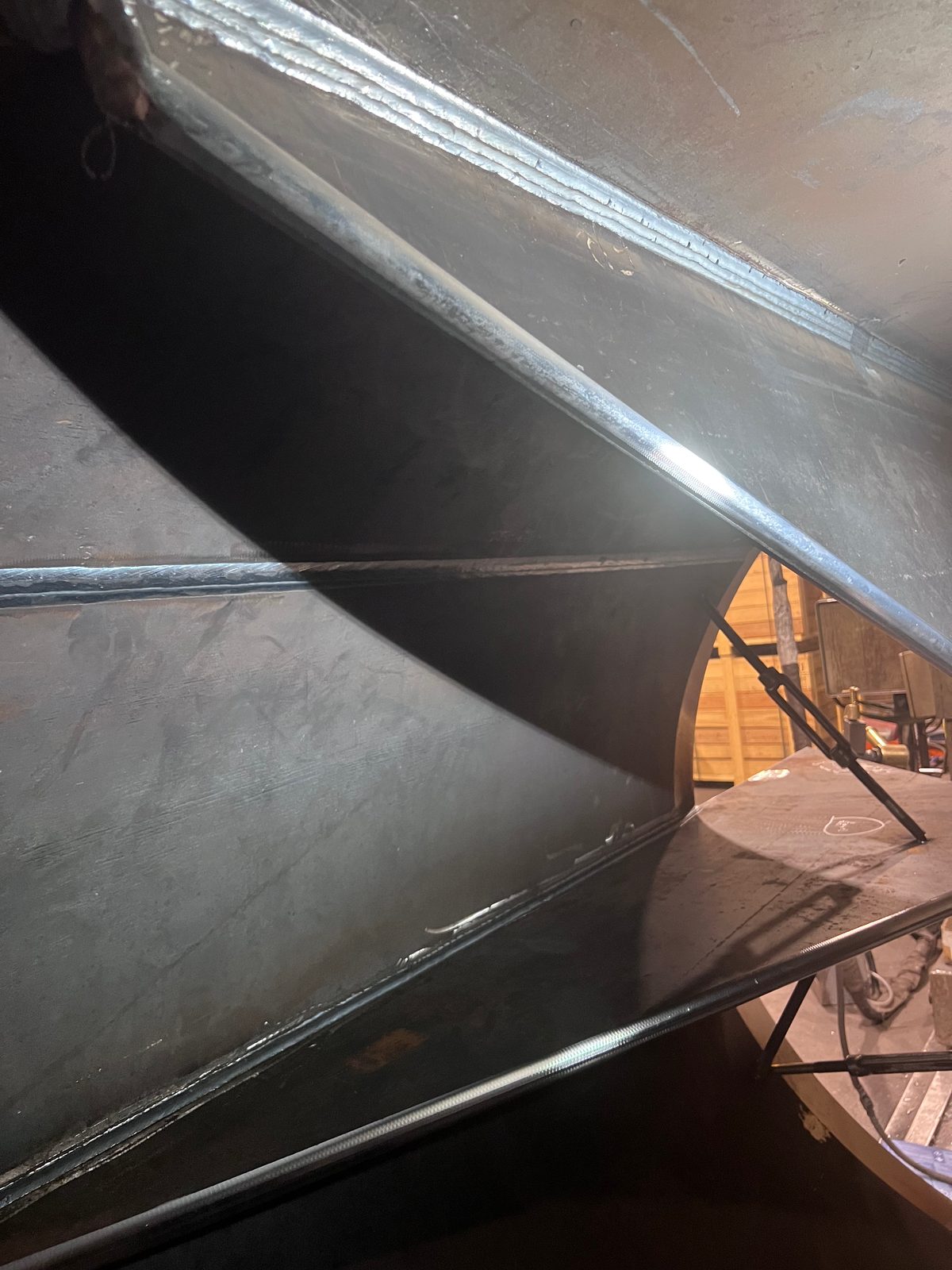

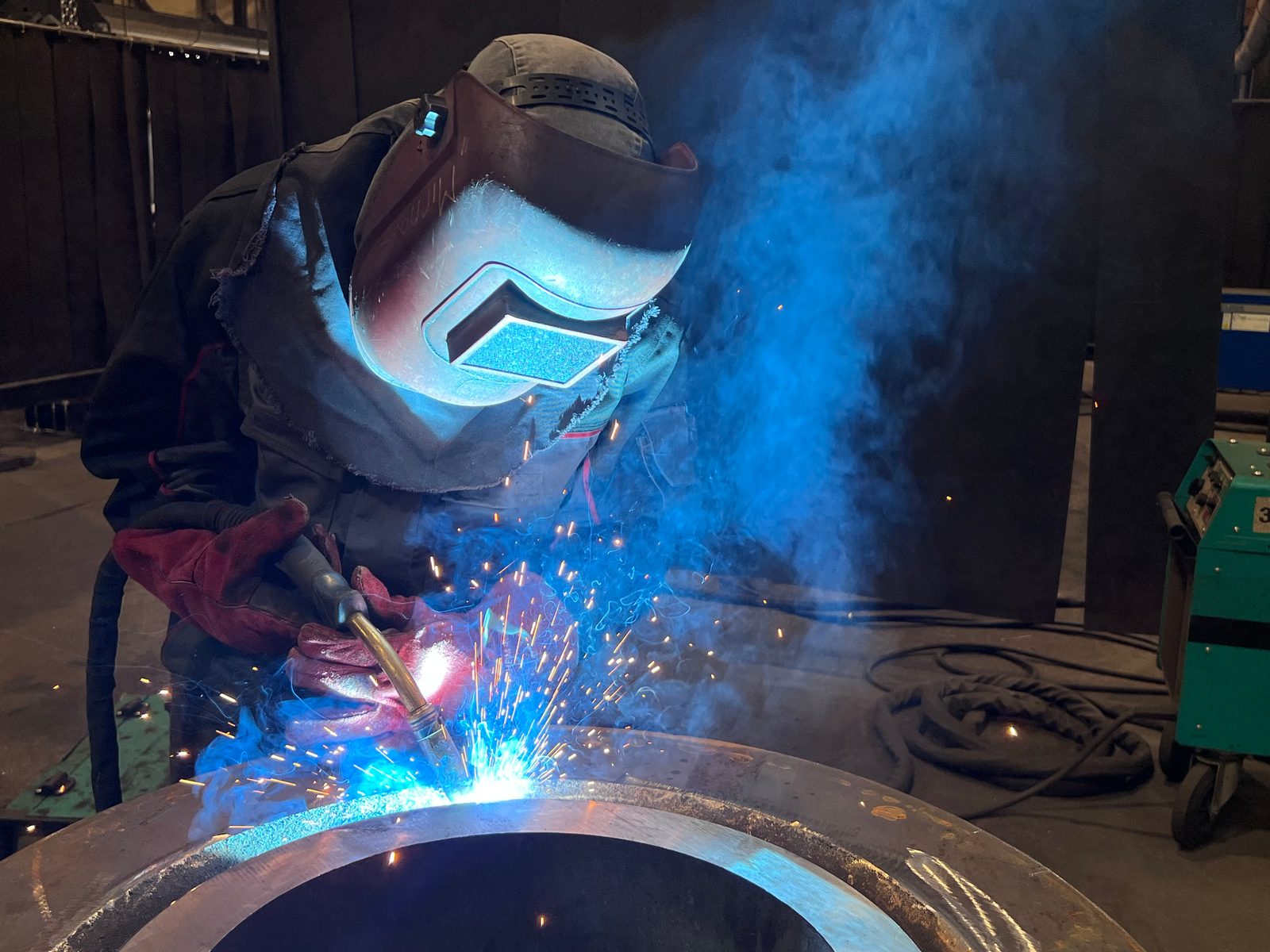

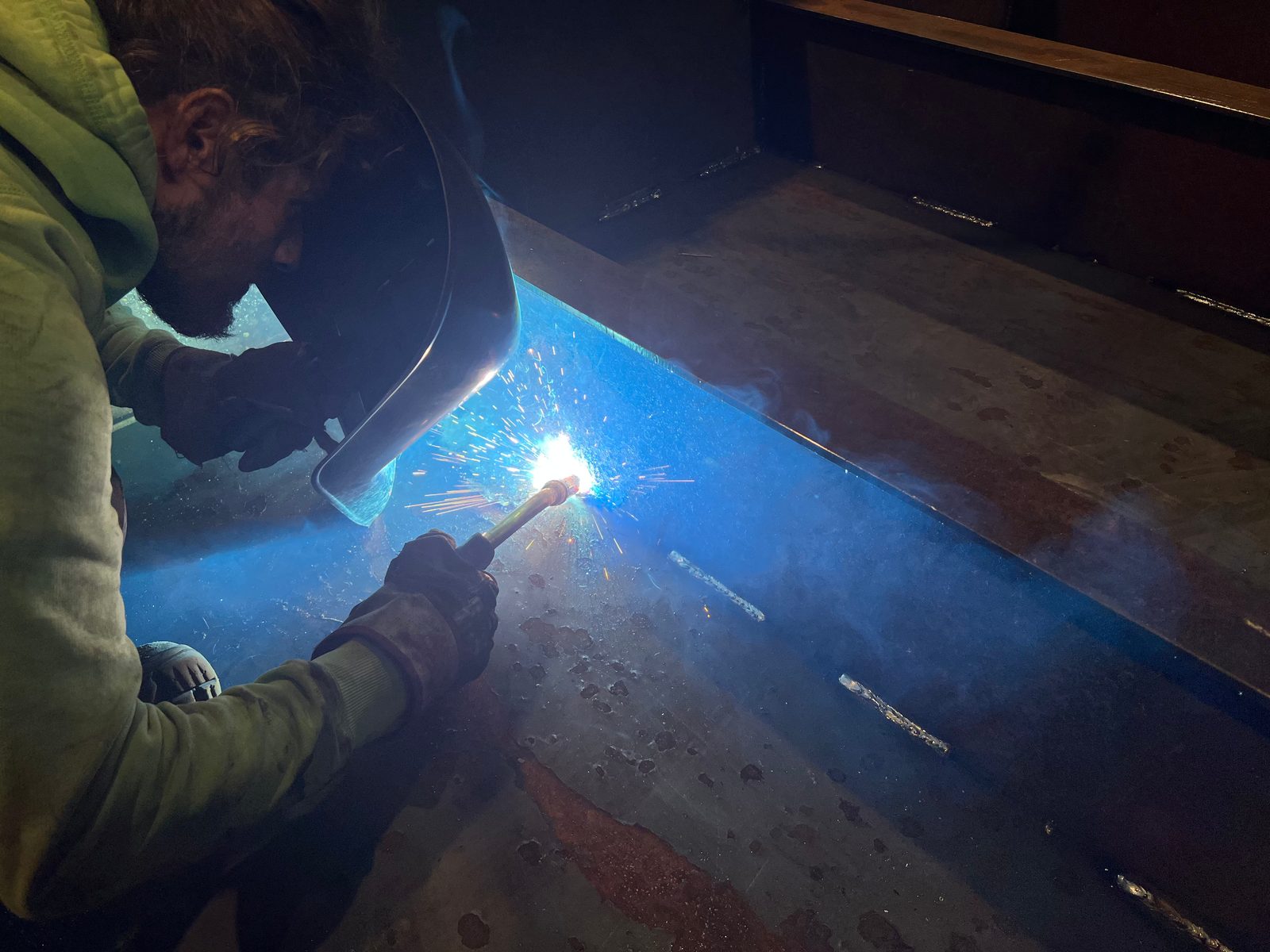

Imágenes reales de nuestra planta en Lorch: desde el bisel oxicortado que prepara la unión, pasando por la soldadura sobre la pieza y el cordón en ángulo MAG depositado a mano junto a la superficie fresada, hasta un gran conjunto soldado en construcción.
Conjuntos soldados – por qué Bock
Bock Maschinenbau fabrica construcciones soldadas y conjuntos pesados desde hace más de seis décadas en su sede de Lorch:
- Certificación
- DIN EN 1090-2 EXC3, EN ISO 3834-2 y DIN EN ISO 9001:2015 – marco de calidad vinculante para clientes exigentes
- Capacidad para piezas pesadas
- Fabricación de conjuntos hasta 50 t de peso por pieza
- Competencia en materiales
- Predominantemente aceros europeos de calidad – acero, Hardox, acero inoxidable y acero de grano fino
- Variedad de procesos
- Soldadura MAG, TIG y por arco sumergido según los requisitos
- Aseguramiento de la calidad
- VT, PT y MT internamente de nivel 2 según DIN EN ISO 9712; UT por proyecto a través de nuestro socio de cooperación
- Procesamiento posterior
- Mecanizado, granallado, pintura y montaje integrables en la misma planta de fabricación
Soldadura por encargo EXC3 de conjuntos portantes para empresas de construcción metálica y de instalaciones de la zona de Stuttgart, de la región DACH y de toda Europa: certificada, desde nuestras instalaciones en Lorch.
Sectores: para quién fabricamos
-
Conjuntos · carcasas · piezas de accionamientoMaquinaria y máquinas especiales
Conjuntos de máquinas especiales, carcasas de engranajes, coronas dentadas y volantes de inercia — fabricados por completo según plano.
Ver el sector -
hasta 50 t · EXC3Grúas y equipos de elevación
Puentes grúa, vigas de grúa, balancines y tambores de cable — componentes de acero portantes para cargas pesadas hasta 50 t según DIN EN 1090-2 EXC3.
Ver el sector -
AD 2000 · depósitosInstalaciones, aparatos y recipientes
Depósitos, intercambiadores de calor, hornos rotatorios y recipientes a presión según AD 2000 — soldados, torneados, recubiertos.
Ver el sector -
Manutención · desgasteManutención y reciclaje
Tornillos sinfín, componentes de plantas de trituración, instalaciones de cribado y placas antidesgaste en acero antidesgaste.
Ver el sector
1/4
Preguntas frecuentes sobre los conjuntos soldados
¿Qué justificantes se facilitan con los conjuntos soldados?
Qué justificantes se entregan se acuerda por proyecto, por ejemplo certificados de material con certificado de inspección 3.1 según EN 10204, protocolos dimensionales e informes de los ensayos no destructivos. La base es la certificación según DIN EN 1090-2 EXC3 y EN ISO 3834-2 con gestión de calidad según DIN EN ISO 9001:2015; los certificados vigentes están disponibles en PDF.
¿Con qué criterio se determina el proceso de soldadura de un conjunto soldado?
El proceso y la secuencia de unión los determina Bock según la pieza y la sección del cordón; lo que se prescribe es el resultado: calidad del cordón, tolerancia y clase de ejecución. La soldadura MAG es el proceso estándar para componentes estructurales de acero, la soldadura TIG se emplea en conjuntos de acero inoxidable y la soldadura por arco sumergido en cordones de gran volumen; dentro de una misma pieza, los procesos son combinables.
¿Se sueldan pernos con cabeza y pernos roscados sobre los conjuntos soldados?
Sí. En la soldadura de pernos, los pernos con cabeza y los pernos roscados de hasta Ø 22 mm se unen directamente al componente, para puntos de fijación, anclajes y soportes sin taladro pasante.
¿Se realiza la preparación de los cordones de soldadura de los conjuntos soldados en la propia planta?
Sí. Los biseles para la preparación de los cordones se realizan en la fabricación de Lorch, bien en la fresadora de cantos (Alme) hasta 12 × 45°, bien como bisel oxicortado.
¿Qué capacidad de soldadura está disponible para la fabricación de conjuntos soldados?
Cerca de 100 puestos de soldadura con gas de protección, principalmente MAG, además de TIG (Oerlikon, ESAB, Lorch, ESS), así como tres instalaciones de arco sumergido ESAB con columnas y mástiles con brazo. Se fabrican conjuntos soldados de hasta 50 t de peso por pieza.
Solicitar un conjunto soldado
Envíenos plano, material, cantidad y sus requisitos de ensayo y documentación. Soldamos el conjunto según EXC3 – si lo desea, incluidos mecanizado, granallado, pintura y montaje en la misma planta.
