Ugovorna proizvodnja – čelične konstrukcije & specijalna izgradnja strojeva
Rezanje, zavarivanje, obrada odvajanjem, obrada površine — kompletna proizvodnja pod jednim krovom u Lorch. Čelične konstrukcije i veliki dijelovi do 50 t, CNC obrada velikih dijelova do duljine dijela 26 m, certificirano prema EN 1090-2 EXC3.
Od nacrta do gotove čelične konstrukcije
Rezanje, oblikovanje, certificirano zavarivanje, popuštanje zaostalih naprezanja, CNC obrada velikih dijelova, površinska obrada i montaža — svaki korak na jednoj lokaciji, za pojedinačne dijelove i serije do 50 tona. Godišnje prerađujemo nekoliko tisuća tona čelika. Pratite u nastavku put vašeg dijela kroz našu tvornicu.
Od pravog materijala do gotovog dijela
Konstrukcijski čelik, visokočvrsti sitnozrnati čelik do S1100, Hardox & čelici otporni na trošenje, austenitni nehrđajući čelik, dupleks i čelik za tlačne posude — pretežno europski kvalitetni čelici, s tvorničkim certifikatom 3.1 prema EN 10204, iz vlastitog skladišta i u odgovarajućem rezu.
Pogledajte sve obrađene materijale
Jedna tvornica · svaki proizvodni korak u vlastitoj izvedbi
Rezanje & kroj
Od sirovog čelika do točne konture — autogeno rezanje plamenom i CNC plazma u formatu od 20 metara, rezanje pilom iz vlastitog skladišta materijala, a za cijevi & šuplje profile 3D plazma i autogeno rezanje cijevi tamo gdje cijevni laser odustaje. Lim kao i cijev — sve na jednoj lokaciji.
Lim do 200 mm · cijev do 50 mm · 20.000 × 3.500 mm · skošenja ±45°
Autogeno rezanje plamenom
CNC autogeno rezanje plamenom u formatu 20 × 3,5 m — čelik i Hardox do ekstremnih debljina stijenke, s automatskim rezanjem skošenja.
CNC rezanje plazmom
Visokoprecizno rezanje plazmom u velikom formatu — uključujući automatski nagib skošenja ±45°, čelik, nehrđajući čelik i Hardox.
Rezanje pilom
Automatsko rezanje pilom cijevi, profila, nosača i okruglog materijala po mjeri — izravno iz vlastitog skladišta materijala, brzo i ekonomično.
Rezanje lima na škarama
Mehaničko rezanje lima na giljotinskim škarama — bez topline i bez deformacije, čist rub do 15 mm lima na duljini do 6.100 mm.
Obrada cijevi & rezanje cijevi — tamo gdje cijevni laser odustaje
CNC obrada cijevi za cijevi, šuplje profile i okrugli materijal — oba postupka rezanja pod jednim krovom: 3D plazma rezanje cijevi za konture, izreze i kutna rezanja do 30 mm debljine stijenke u konstrukcijskom čeliku, nehrđajućem čeliku, sitnozrnatom čeliku i čeliku otpornom na trošenje (Hardox); autogeno rezanje cijevi za puni čelik do 50 mm — konstrukcijski čelik, visokočvrsti sitnozrnati čelik (S460–S1100) i čelik otporan na trošenje. Upravo tamo gdje cijevni laseri dosežu svoje granice: bez outsourcinga, sve na lokaciji Lorch.
Konstrukcijski čelik, nehrđajući čelik, sitnozrnati čelik, čelik otporan na trošenje (Hardox) 3D plazma rezanje cijevi
Konstrukcijski čelik, sitnozrnati čelik (S460–S1100), čelik otporan na trošenje (Hardox) Autogeno rezanje cijevi
3D plazma rezanje cijevi
CNC upravljani 3-osni plazma sustav za cijevi i šuplje profile — 3D izrezi, izrezi zareza i kutna rezanja u jednom radnom prolazu, bez međukoraka. Tamo gdje cijevni laseri dosežu svoje granice.
- 3D izrezi & izrezi zareza u jednom radnom prolazu
- Konstrukcijski čelik, nehrđajući čelik, sitnozrnati čelik, čelik otporan na trošenje (Hardox)
- Cijevni laser nije potreban — ekonomičnija alternativa

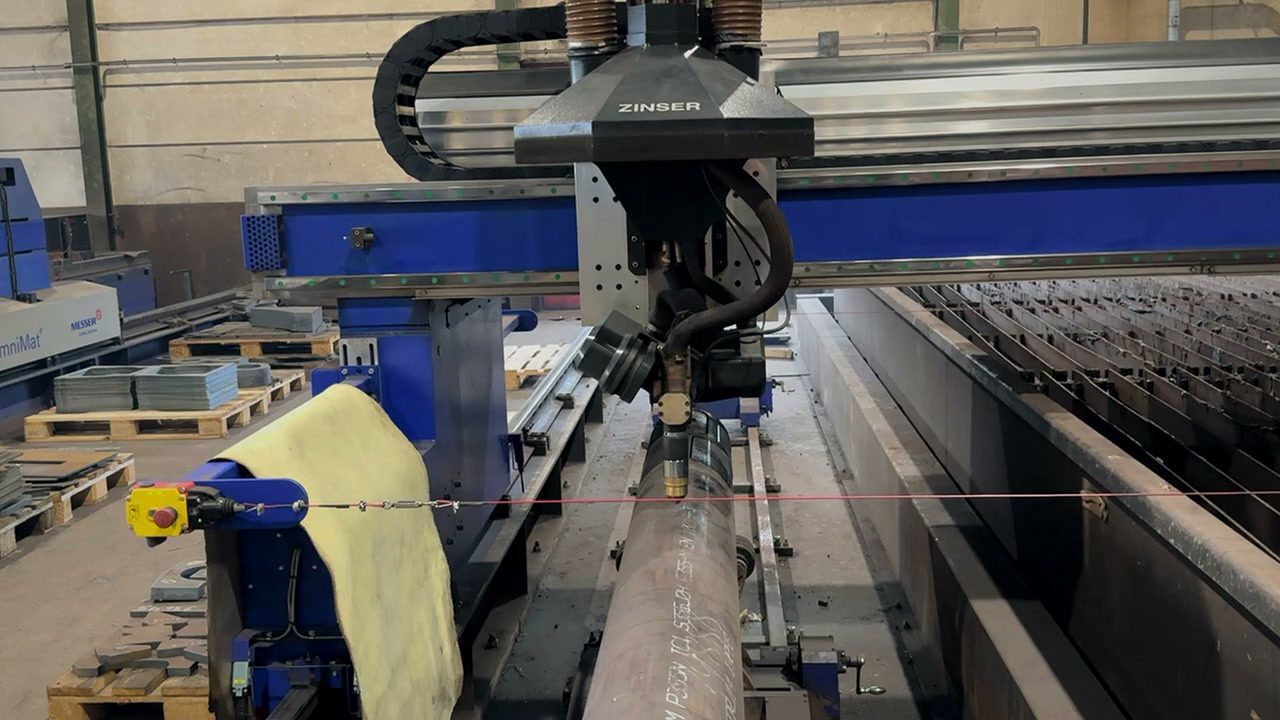

Autogeno rezanje cijevi
CNC kopirni stroj za rezanje plamenom (Zinser) za debelostijene cijevi, profile i šuplje nosače od punog čelika i visokočvrstih materijala — tamo gdje ni cijevni laser ni plazma više ne pomažu.
- Debljine stijenke iznad svakog cijevnog laserskog uređaja
- Konstrukcijski čelik, sitnozrnati čelik (S460–S1100), čelik otporan na trošenje (Hardox)
- Dva plamenika istovremeno za simultana rezanja
Oblikovanje
Od ravnog lima nastaje oblik: savijanje u kalupu na prešama za savijanje do 1.000 t i teško savijanje u krug za cilindre, stošce i posebne oblike.
1.000 t sile prešanja · Ø do 8.000 mm · do 120 mm debljine lima

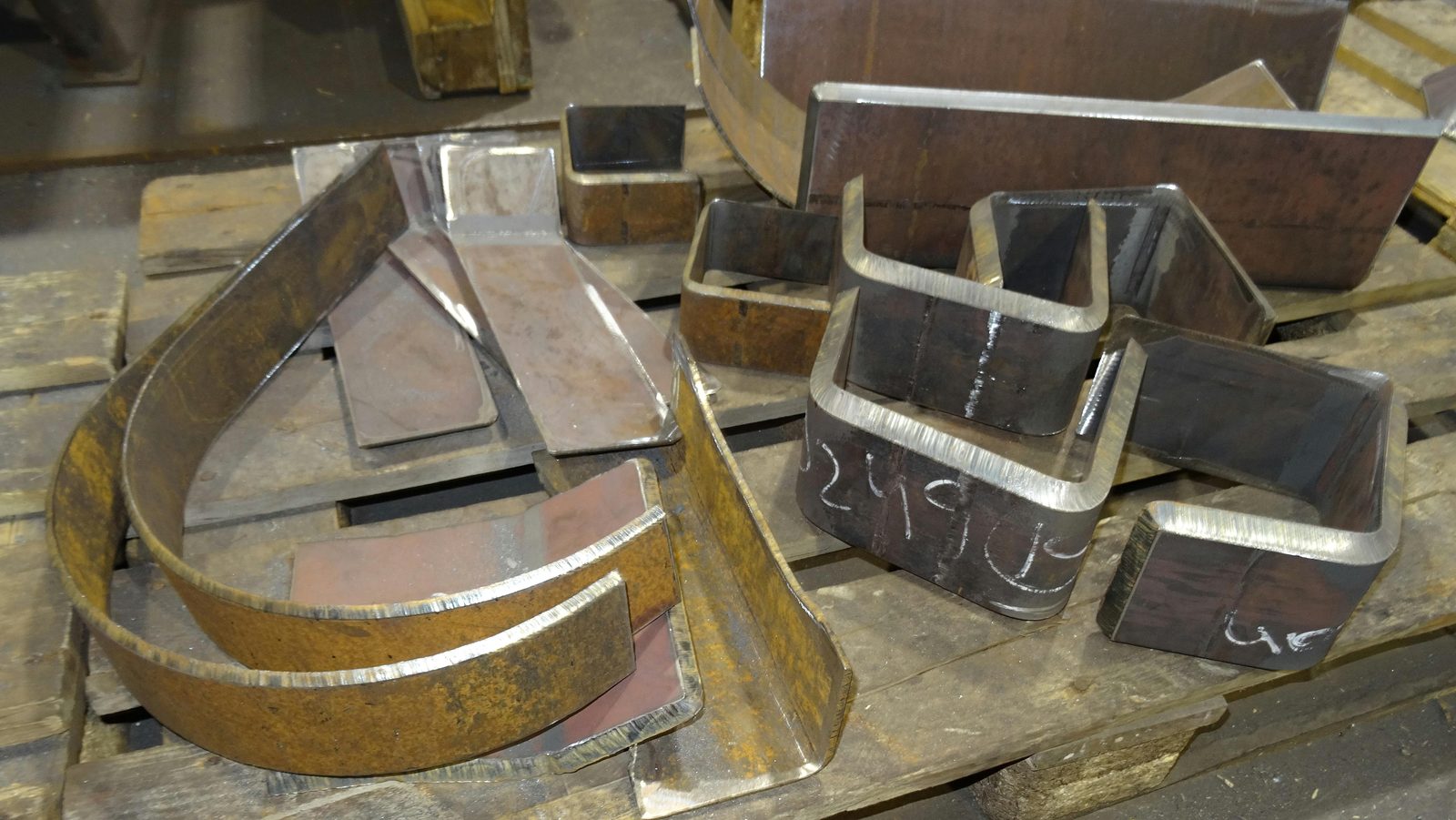

Savijanje
Savijanje velikih limova u kalupu na prešama za savijanje do 1.000 t sile prešanja — dimenzijski točno i ponovljivo za svaki materijal.
Savijanje u krug & valjanje
Teško valjanje limova i savijanje u krug za cilindre, stošce i posebne oblike — čelik, Hardox i nehrđajući čelik do ekstremnih promjera.
Zavarivanje & konstrukcije
Certificirano prema DIN EN 1090-2 EXC3. MAG, TIG i zavarivanje pod praškom za dijelove do 50 t — od višedijelnog zavarenog sklopa do velikoformatnog teškog dijela.
EXC3 · EN ISO 3834-2 · do 50 t

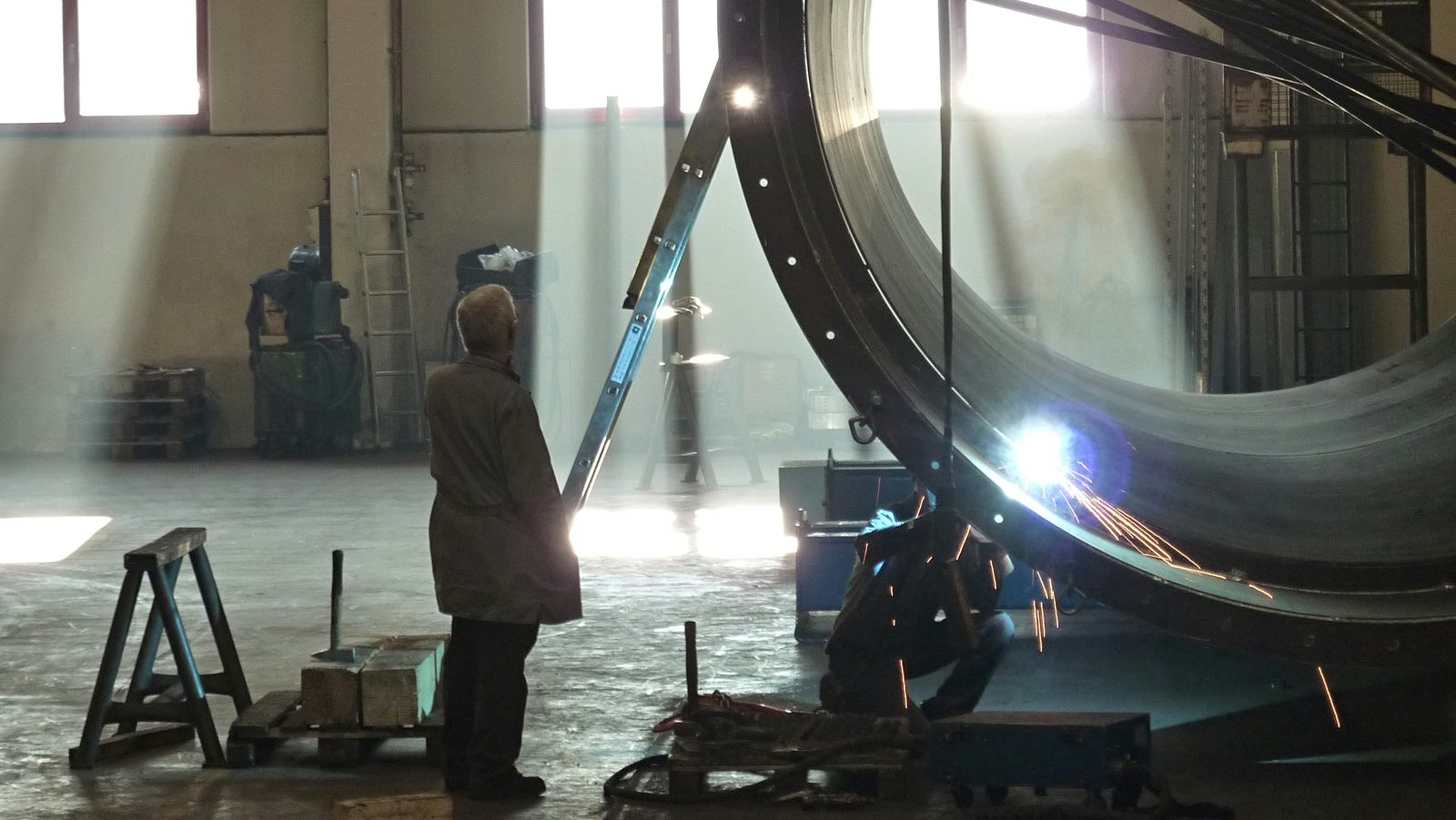

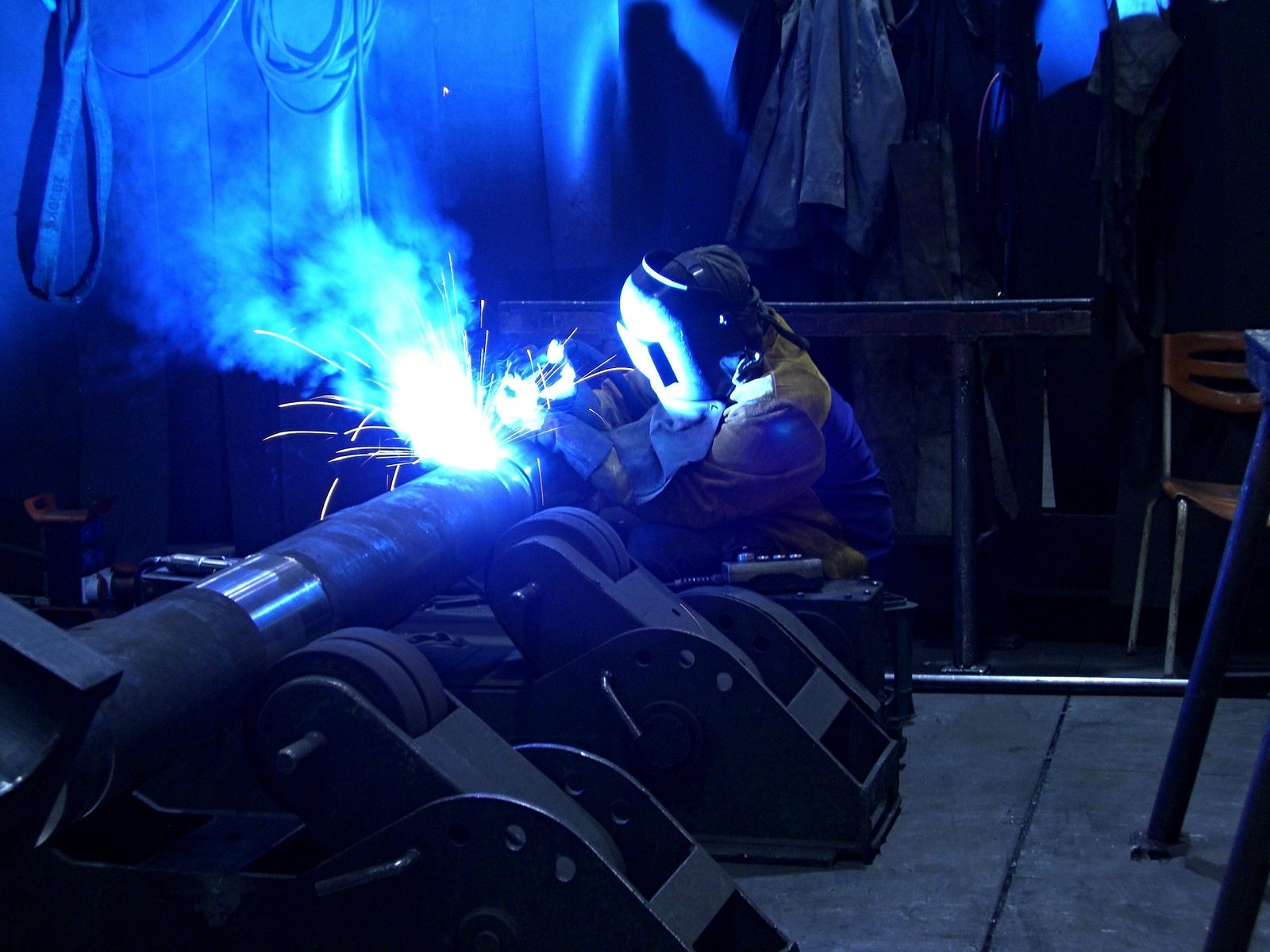

Zavareni sklopovi
Ugovorno zavarivanje prema DIN EN 1090-2 EXC3 — MAG, TIG, za čelik, Hardox, nehrđajući čelik i sitnozrnati čelik do S1100, višedijelni sklopovi s mnogo mjesta spajanja.
Zavarivanje pod praškom
Automatizirano zavarivanje pod praškom s ESAB stupovima do 7 m dosega i 1.250 A — najdublji, visokočvrsti zavareni spojevi na teškim dijelovima.
Teške zavarene konstrukcije
Velikoformatni pojedinačni dijelovi i konstrukcije do 50 t na dizaličnom sustavu 2×25 t — DIN EN 1090-2 EXC3, čelik, Hardox i sitnozrnati čelik do S1100.
Naknadna obrada & popuštanje zaostalih naprezanja
Zavarivanje unosi toplinu — a toplina unosi zaostala naprezanja i deformacije. Oboje uklanjamo s dijelova prije obrade: vibracijsko popuštanje smanjuje naprezanja bez peći, plameno ravnanje ispravlja deformaciju. Tako dio trajno ostaje dimenzijski stabilan.
Vibracijsko popuštanje (VSR) · plameno ravnanje · bez žarenja za smanjenje naprezanja
Vibracijsko popuštanje
VSR obrada za smanjenje zaostalih naprezanja — brzo, ekonomično, bez topline. Idealno za zavarene konstrukcije kao alternativa žarenju za smanjenje naprezanja.
Plameno ravnanje
Toplinsko ravnanje zavarenih konstrukcija i velikih dijelova — ciljano zagrijavanje ispravlja deformaciju od zavarivanja i osigurava dimenzijsku stabilnost, čak i kod teških dijelova do 50 t.
Između rezanja i montaže nijedan dio ne napušta našu kuću.
Obrada odvajanjem & obrada
CNC obrada velikih dijelova za teške dijelove: vertikalno tokarenje do Ø 4.800 mm, portalno glodanje do 26 metara puta gibanja i tri CNC horizontalne bušilice s okretnim stolom — dimenzijski točno i ponovljivo.
Ø do 4.800 mm · portalno glodanje 26 m · 3 × bušilica · do 50 t
CNC tokarenje & vertikalno tokarenje
Ugovorno tokarenje teških dijelova na vertikalnim tokarilicama — velike prirubnice, okretni vijenci i rotacijski simetrični dijelovi do velikih promjera.
Portalno glodanje – Zayer Thera W
Dva portalna glodača s glodačkom glavom nagiba 30° i portalom poduprtim s obje strane — maksimalna krutost za duge, velike dijelove.
Glodački centar s pomičnim stupom – Soraluce
Soraluce FR 20.000 s nagibnom glodačkom glavom i okretnim stolom — prema gore otvoren radni prostor za glomazne, visoke teške dijelove: glodanje, bušenje, izvrtanje.
CNC horizontalna bušilica
Tri TOS-Varnsdorf WHN 13 CNC s okretnim stolom — precizno bušenje, izvrtanje i glodanje na teškim dijelovima, izrađeni paralelno i uz poštivanje rokova.
CNC obrada velikih dijelova
Pregled: portalno glodanje, glodanje s pomičnim stupom, horizontalne bušilice i vertikalno tokarenje za teške dijelove do 50 t — svi postupci pod jednim krovom.
Bušenje & urezivanje navoja
Radijalno bušenje, upuštanje i razvrtanje do Ø 90 mm — urezivanje navoja do M60 na velikim dijelovima od čelika, nehrđajućeg čelika i Hardoxa.
Površina & zaštita od korozije
Posljednji sloj dajemo u vlastitoj izvedbi: pjeskarenje do Sa 2,5 i industrijsko lakiranje prema EN ISO 12944 u prostranoj kabini od 25 metara — zaštita od korozije iz jedne ruke.
Sa 2,5 · EN ISO 12944 · kabina 25 × 7 × 6 m
Pjeskarenje
Pjeskarenje do Sa 2,5 u našoj prostranoj kabini 25 × 7 × 6 m — optimalni uvjeti podloge za prianjanje prije industrijskog lakiranja prema EN ISO 12944.
Industrijsko lakiranje
Industrijsko lakiranje prema EN ISO 12944 u prostranoj kabini 25 × 7 × 6 m — čelik, Hardox, nehrđajući čelik do 50 t, pjeskarenje iz jedne ruke.
Montaža
Od pojedinačnih dijelova nastaje gotov sklop: bravarski i montažni radovi, izrada naprava i završna montaža — certificirana kvaliteta spajanja susreće se s obrtničkom preciznošću, sve pod jednim krovom.
Montaža sklopova · bravarski radovi · izrada naprava
Montaža sklopova & završna montaža
Montaža zavarenih i mehanički obrađenih komponenti u kompletne sklopove — teške konstrukcije prema DIN EN 1090-2 EXC3, do 50 t.
Bravarski radovi & izrada naprava
Profesionalni bravarski radovi, prilagodbe i montažni radovi za čelične sklopove i pojedinačne dijelove — obrtnička preciznost susreće se s industrijskom proizvodnjom.
Kontrola kvalitete & ispitivanje
Kvaliteta prolazi kroz cijelu proizvodnju — a na kraju stoji dokumentirani dokaz: certificirani nadzor zavarivanja, nerazorno ispitivanje zavarenih spojeva, geometrijsko mjerenje te mjerni & ispitni protokol. Nijedan dio koji podliježe prihvaćanju ne napušta tvornicu bez traženog dokaza.
DIN EN ISO 9001 · EXC3 · EN ISO 3834-2 · NDT prema DIN EN ISO 9712
Nerazorno ispitivanje (NDT)
Zavarene spojeve i dijelove ispitujemo odgovarajućim NDT postupcima i dokumentiramo rezultat vezano uz projekt prema nacrtu, normi i zahtjevu kupca — bez oštećenja dijela.
- VT, PT i MT u vlastitoj izvedbi s razinom 2 prema DIN EN ISO 9712
- UT vezano uz projekt u našem pogonu od strane certificiranog ispitnog osoblja našeg kooperacijskog partnera
- Opseg ispitivanja, protokol i dokaz usklađeni s dijelom i prihvaćanjem
Preznačavanje & sljedivost
Ovlašteni od strane GSI SLV München prenosimo oznaku materijala prema EN 10204 s tvorničkog certifikata 3.1 na dijelove rezane plamenom i krojene — uredno dokumentirano do pojedinačnog dijela.
- Materijal, šarža, talina te broj uzorka ili tabli jednoznačno dodijeljeni
- Potpuni dokaz za dijelove koji podliježu prihvaćanju i dokumentirane sklopove
- Kroj, označavanje i dokumentacija na jednoj lokaciji u Lorchu
DIN EN 1090-2 EXC3 & EN ISO 3834-2 — provjerena kvaliteta spajanja, nadzirana od strane nadzora zavarivanja IWE/EWE.
VT, PT i MT u vlastitoj izvedbi (razina 2, DIN EN ISO 9712), UT preko našeg kooperacijskog partnera — kvaliteta zavarenog spoja dokazana bez oštećenja dijela.
Preznačavanje prema EN 10204 — ovlašteni od strane GSI SLV München: šarža i uzorak s tvorničkog certifikata 3.1 na svaki dio rezan plamenom.
Geometrijsko mjerenje dijelova — i prije CNC obrade — plus dokumentirani ispitni protokol dimenzija i tolerancija prema DIN EN ISO 9001.
1 / 9
Više od dijela — gotovi sklopovi iz jedne ruke
Svih osam koraka isprepliću se — i ne završavaju kod pojedinačnog dijela: izrada specijalnih kontejnera za offshore primjenu i specijalna izgradnja strojeva prema specifikaciji kupca, proizvodnja i završna montaža potpuno u vlastitoj izvedbi, bez ijednog vanjskog dobavljača.
Pojedinačni komad do male serije · proizvodnja + montaža · potpuno u vlastitoj izvedbi
Izrada specijalnih kontejnera
Izrada specijalnih kontejnera za offshore i industrijsku primjenu — izrađeni prema zahtjevu kupca, certificirani prema DIN EN 1090-2 EXC3.

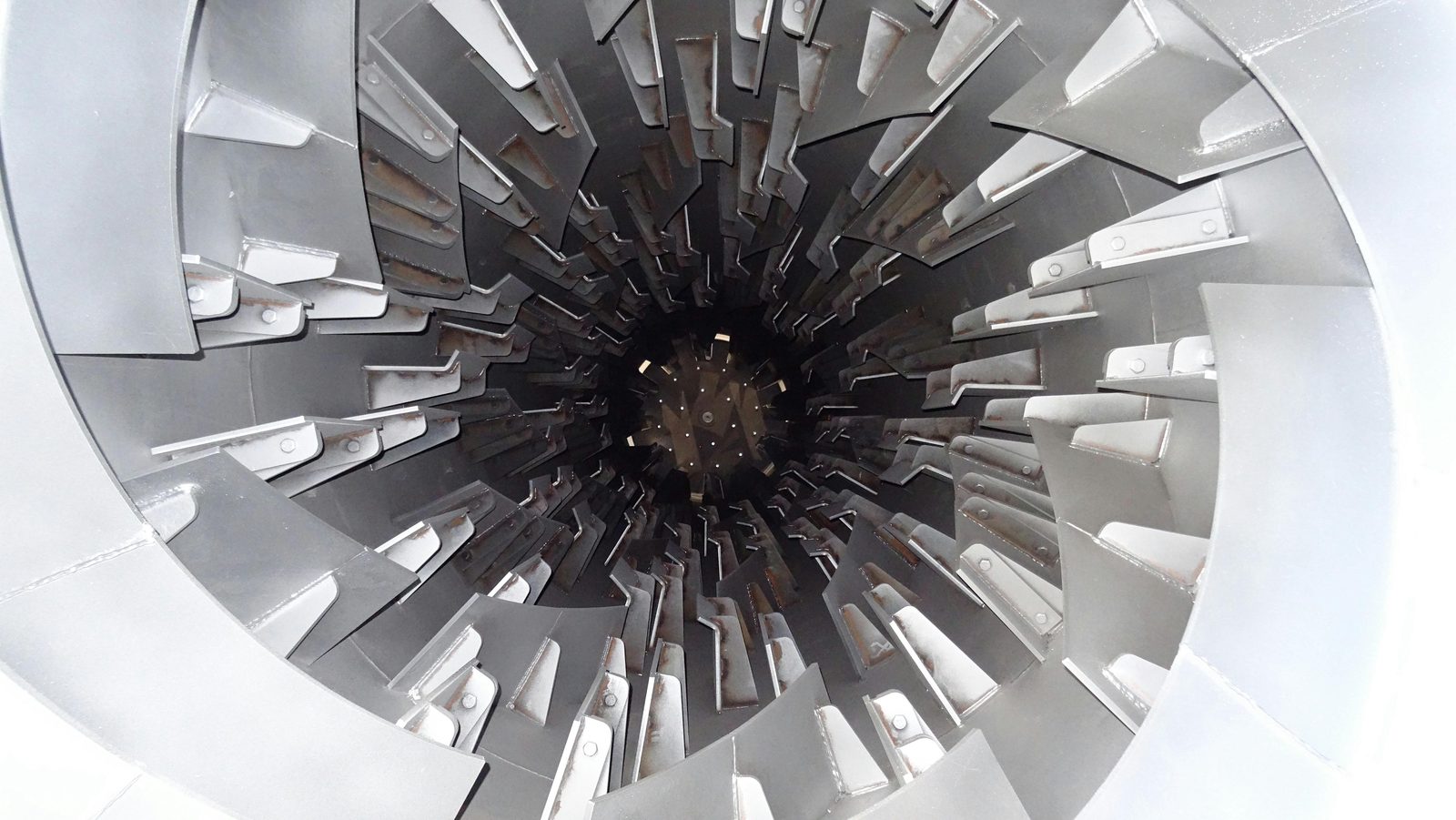

Specijalna izgradnja strojeva
Kompletna proizvodnja za specijalnu izgradnju strojeva i postrojenja — izgradnja dizalica, izgradnja vozila, obrada vode i specijalno dubinsko temeljenje iz jedne ruke, od pojedinačnog komada do male serije.
Popravak, sanacija & obnova
Istrošene, napukle ili oštećene čelične sklopove nije potrebno zamijeniti: popravak zavarivanjem, navarivanje i tvrdo navarivanje, sanacija obradom odvajanjem, pjeskarenje i lakiranje isprepliću se u istom pogonu — i za proizvode drugih proizvođača.
Popravak zavarivanjem EXC3 · navarivanje & tvrdo navarivanje · do 50 t · i strani proizvodi
Popravak & sanacija
Zavarivanje pukotina i lomova, obnova istrošenih površina navarivanjem i tvrdim navarivanjem te vraćanje na mjeru obradom odvajanjem — teški sklopovi do 50 t.
Obnova & priprema
Rastavljanje sklopova, pjeskarenje, obnova obloga otpornih na trošenje, lakiranje i ponovna montaža — predani kao novi, ekonomičnije od nove izrade.
Jedan partner. Potpuna odgovornost.
DIN EN 1090-2 & EN ISO 3834-2 — provjerena kvaliteta zavarivanja za nosive konstrukcije.
Dizalica 2 × 25 t i strojevi za dimenzije dijelova pred kojima drugi moraju odustati.
Od kroja do lakiranja bez vanjskog dobavljača — jedna odgovornost, jedan kontakt.
Proizvodnja u središtu Baden-Württemberga — kratki putovi, planirani rokovi, osobni kontakt.
Vaš projekt — mi ga izrađujemo.
Pošaljite nam svoj nacrt ili kratki upit. Dobit ćete neobvezujuću ponudu — i kontakt osobu koja poznaje vaše dijelove.
