Zákazková výroba – oceľové konštrukcie & špeciálne strojárstvo
Rezanie, zváranie, obrábanie, povrchová úprava — kompletná výroba pod jednou strechou v Lorch. Oceľové konštrukcie a veľké diely do 50 t, CNC obrábanie veľkých dielov do dĺžky dielu 26 m, certifikované podľa EN 1090-2 EXC3.
Od výkresu k hotovej oceľovej konštrukcii
Delenie, tvárnenie, certifikované zváranie, odstraňovanie napätí, CNC obrábanie veľkých dielov, povrchová úprava a montáž — každý krok na jednom mieste, pre kusovú výrobu aj série až do 50 ton. Ročne spracujeme niekoľko tisíc ton ocele. Sledujte nižšie cestu vášho dielu naším závodom.
Od správneho materiálu k hotovému dielu
Konštrukčná oceľ, vysokopevná jemnozrnná oceľ až do S1100, Hardox & oteruvzdorné ocele, austenitická nehrdzavejúca oceľ, duplex a oceľ pre tlakové nádoby — prevažne európske kvalitné ocele, s hutným osvedčením 3.1 podľa EN 10204, z vlastného skladu a v požadovanom formáte.
Zobraziť všetky spracovávané materiály
Jeden závod · každý výrobný krok in-house
Rezanie & delenie
Od surovej ocele k presnému obrysu — autogénne rezanie plameňom a CNC plazma vo formáte 20 metrov, delenie pílením z vlastného skladu materiálu a pre rúry & duté profily 3D plazma a autogénne rezanie rúr až tam, kde rúrový laser končí. Plech aj rúra — všetko na jednom mieste.
Plech do 200 mm · Rúra do 50 mm · 20 000 × 3 500 mm · Skosenie ±45°
Autogénne rezanie plameňom
CNC autogénne rezanie plameňom vo formáte 20 × 3,5 m — oceľ a Hardox do extrémnych hrúbok stien, s automatickým rezaním skosení.
CNC plazmové rezanie
Vysokopresné plazmové rezanie vo veľkom formáte — vrátane automatického náklonu skosenia ±45°, oceľ, nehrdzavejúca oceľ a Hardox.
Delenie pílením
Automatické delenie pílením rúr, profilov, nosníkov a kruhového materiálu na mieru — priamo z vlastného skladu materiálu, rýchlo a hospodárne.
Strihanie plechu
Mechanické delenie plechu na tabuľových nožniciach — bez tepla a bez deformácie, čistá hrana do 15 mm plechu na dĺžke až 6 100 mm.
Obrábanie rúr & rezanie rúr — tam, kde rúrový laser končí
CNC obrábanie rúr pre rúry, duté profily a kruhový materiál — obe metódy delenia pod jednou strechou: 3D plazmové rezanie rúr pre obrysy, výrezy a pokosové rezy do hrúbky steny 30 mm v konštrukčnej oceli, nehrdzavejúcej oceli, jemnozrnnej oceli a oteruvzdornej oceli (Hardox); autogénne rezanie rúr pre masívnu oceľ do 50 mm — konštrukčná oceľ, vysokopevná jemnozrnná oceľ (S460–S1100) a oteruvzdorná oceľ. Presne tam, kde rúrové lasery narážajú na svoje hranice: žiadny outsourcing, všetko na mieste v Lorchu.
Konštrukčná oceľ, nehrdzavejúca oceľ, jemnozrnná oceľ, oteruvzdorná oceľ (Hardox) 3D plazmové rezanie rúr
Konštrukčná oceľ, jemnozrnná oceľ (S460–S1100), oteruvzdorná oceľ (Hardox) Autogénne rezanie rúr
3D plazmové rezanie rúr
CNC riadený 3-osový plazmový systém pre rúry a duté profily — 3D výrezy, ausklinky a pokosové rezy v jednej operácii, bez medzikrokov. Tam, kde rúrové lasery narážajú na svoje hranice.
- 3D výrezy & ausklinky v jednej operácii
- Konštrukčná oceľ, nehrdzavejúca oceľ, jemnozrnná oceľ, oteruvzdorná oceľ (Hardox)
- Nie je potrebný rúrový laser — hospodárnejšia alternatíva

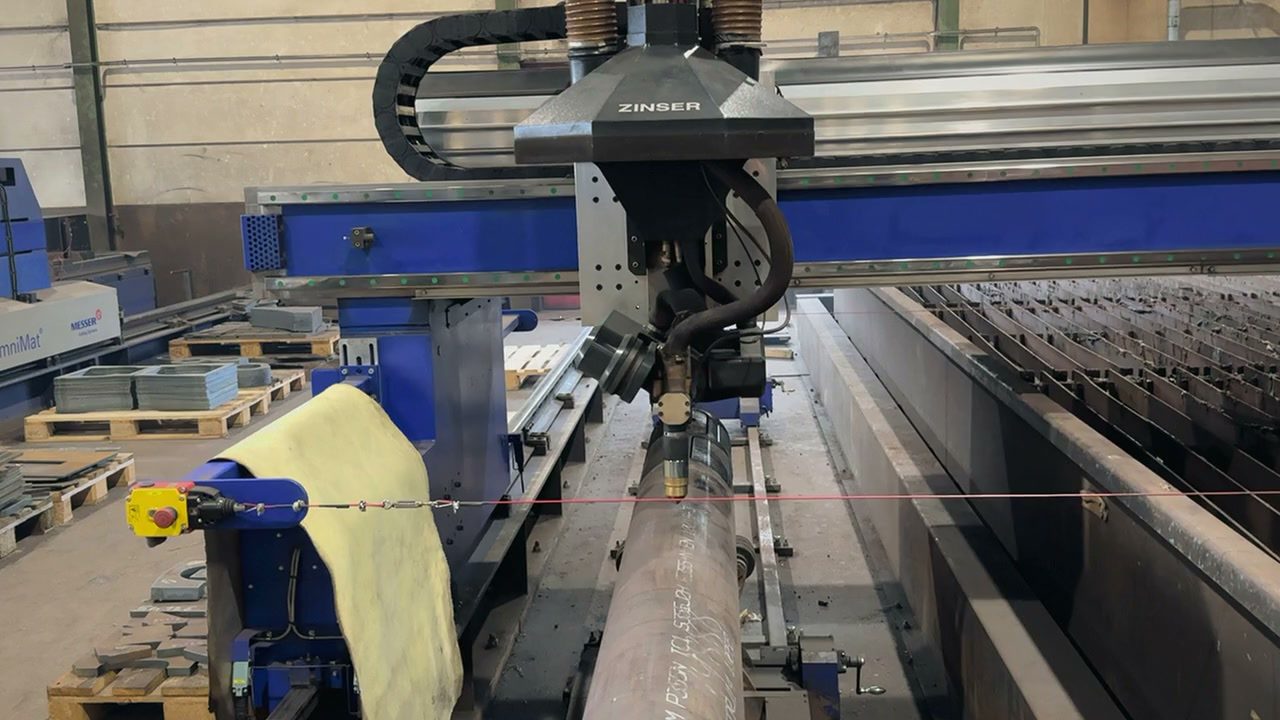

Autogénne rezanie rúr
CNC kopírovacia rezacia stroj (Zinser) pre hrubostenné rúry, profily a duté nosníky z masívnej ocele a vysokopevných materiálov — tam, kde už žiadny rúrový laser ani plazma nestačí.
- Hrúbky stien nad rámec každého rúrového laserového zariadenia
- Konštrukčná oceľ, jemnozrnná oceľ (S460–S1100), oteruvzdorná oceľ (Hardox)
- Dva horáky súčasne pre simultánne rezy
Tvárnenie
Z plochého plechu vzniká tvar: zápustkové ohýbanie na ohraňovacích lisoch do 1 000 t a ťažké zaoblovanie pre valce, kužele a špeciálne tvary.
1 000 t lisovacia sila · Ø do 8 000 mm · do 120 mm hrúbky plechu

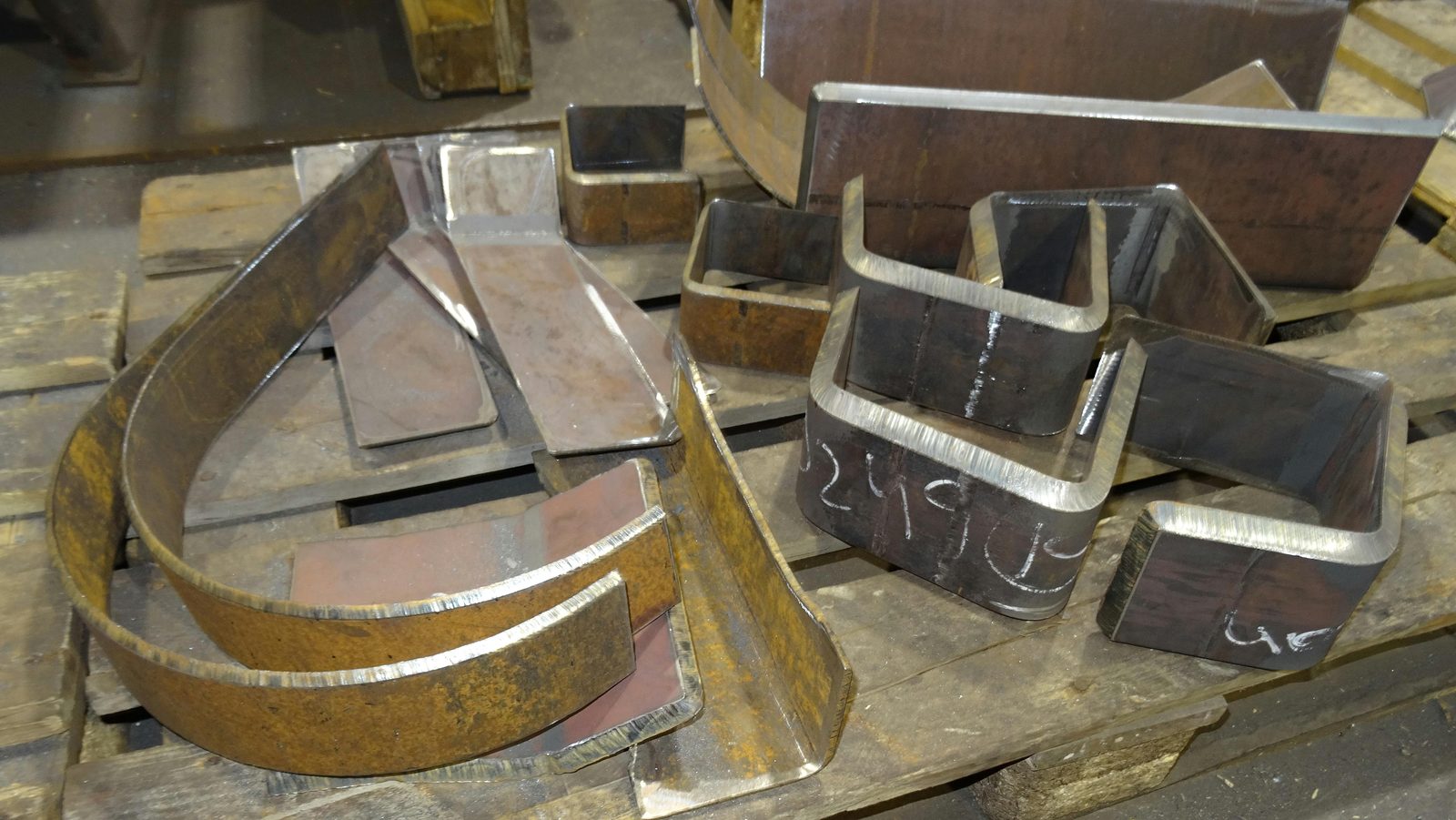

Ohraňovanie
Zápustkové ohýbanie veľkých plechov na ohraňovacích lisoch do 1 000 t lisovacej sily — rozmerovo presné a reprodukovateľné pre každý materiál.
Zaoblovanie & valcovanie
Ťažké valcovanie plechu a zaoblovanie pre valce, kužele a špeciálne tvary — oceľ, Hardox a nehrdzavejúca oceľ až do extrémnych priemerov.
Zváranie & konštrukcie
Certifikované podľa DIN EN 1090-2 EXC3. MAG, TIG a zváranie pod tavivom pre diely až do 50 t — od viacdielnej zváranej zostavy po veľkorozmerný ťažký diel.
EXC3 · EN ISO 3834-2 · do 50 t

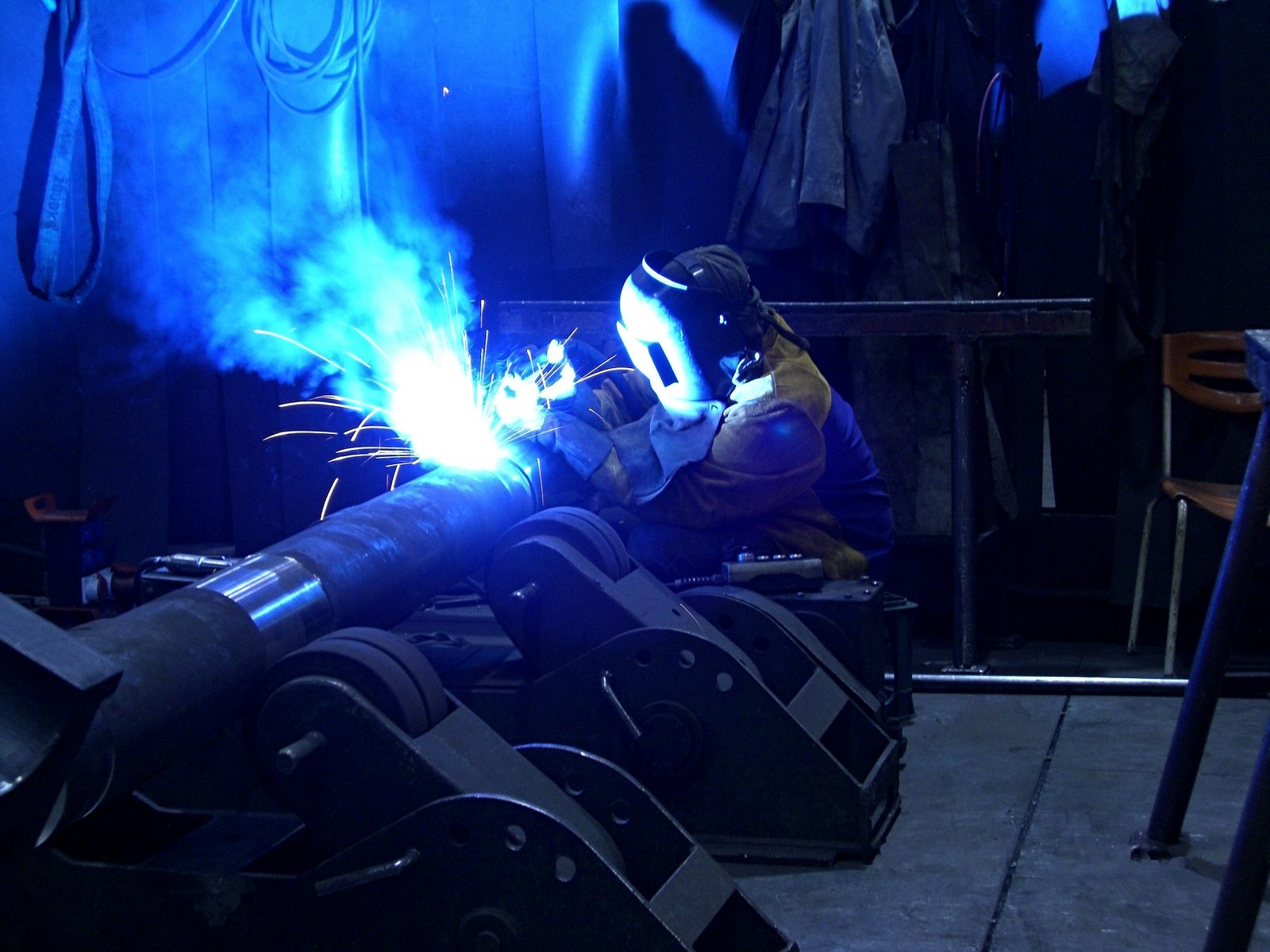

Zvárané zostavy
Zákazkové zváranie podľa DIN EN 1090-2 EXC3 — MAG, TIG, pre oceľ, Hardox, nehrdzavejúcu oceľ a jemnozrnnú oceľ do S1100, viacdielne zostavy s mnohými spojmi.
Zváranie pod tavivom
Automatizované zváranie pod tavivom so stožiarmi ESAB s vyložením do 7 m a 1 250 A — najhlbšie, vysokopevné zvary na ťažkých dieloch.
Ťažké zvárané konštrukcie
Veľkorozmerné jednotlivé diely a konštrukcie do 50 t na žeriavovom systéme 2×25 t — DIN EN 1090-2 EXC3, oceľ, Hardox a jemnozrnná oceľ do S1100.
Následné spracovanie & odstraňovanie napätí
Zváranie prináša teplo — a teplo prináša vnútorné napätia a deformácie. Oboje odoberáme dielom pred obrábaním: vibračné odstraňovanie odbúrava napätia bez pece, plameňové rovnanie koriguje deformáciu. Tak diel zostáva trvalo rozmerovo stály.
Vibračné odstraňovanie napätí (VSR) · Plameňové rovnanie · bez žíhania na odstránenie napätí
Vibračné odstraňovanie napätí
VSR spracovanie na zníženie vnútorných napätí — rýchle, hospodárne, bez tepla. Ideálne pre zvárané konštrukcie ako alternatíva k žíhaniu na odstránenie napätí.
Plameňové rovnanie
Tepelné rovnanie zváraných konštrukcií a veľkých dielov — cielené zahrievanie koriguje deformáciu po zváraní a zaisťuje rozmerovú stálosť, aj pri ťažkých dieloch do 50 t.
Medzi delením a montážou neopustí náš závod žiadny diel.
Obrábanie & spracovanie
CNC obrábanie veľkých dielov pre ťažké diely: karuselové sústruženie do Ø 4 800 mm, portálové frézovanie do 26 metrov pracovnej dráhy a tri CNC horizontálne vyvrtávačky s otočným stolom — rozmerovo presné a reprodukovateľné.
Ø do 4 800 mm · portálové frézovanie 26 m · 3 × vyvrtávačka · do 50 t
CNC sústruženie & karuselové sústruženie
Zákazkové sústruženie ťažkých dielov na karuselových sústruhoch — veľké príruby, otočné vence a rotačne symetrické diely až do veľkých priemerov.
Portálové frézovanie – Zayer Thera W
Dve portálové frézky s 30° výkyvnou frézovacou hlavou a obojstranne podopretým portálom — maximálna tuhosť pre dlhé, veľkorozmerné diely.
Frézovacie centrum s pojazdným stojanom – Soraluce
Soraluce FR 20 000 s výkyvnou frézovacou hlavou a otočným stolom — nahor otvorený pracovný priestor pre rozmerné, vysoké ťažké diely: frézovanie, vŕtanie, vyvrtávanie.
CNC horizontálna vyvrtávačka
Tri TOS-Varnsdorf WHN 13 CNC s otočným stolom — presné vŕtanie, vyvrtávanie a frézovanie na ťažkých dieloch, vyrábané paralelne a v termíne.
CNC obrábanie veľkých dielov
Prehľad: portálové frézovanie, frézovanie s pojazdným stojanom, horizontálne vyvrtávačky a karuselové sústruženie pre ťažké diely do 50 t — všetky metódy pod jednou strechou.
Vŕtanie & rezanie závitov
Radiálne vŕtanie, zahlbovanie a vystružovanie do Ø 90 mm — rezanie závitov do M60 na veľkých dieloch z ocele, nehrdzavejúcej ocele a Hardoxu.
Povrch & protikorózna ochrana
Posledný brúsny úder dávame doma: tryskanie do Sa 2,5 a priemyselné lakovanie podľa EN ISO 12944 vo veľkopriestorovej kabíne s dĺžkou 25 metrov — protikorózna ochrana z jednej ruky.
Sa 2,5 · EN ISO 12944 · kabína 25 × 7 × 6 m
Pieskovanie
Pieskovanie do Sa 2,5 v našej veľkopriestorovej kabíne 25 × 7 × 6 m — optimálne podmienky priľnavosti podkladu pred priemyselným lakovaním podľa EN ISO 12944.
Priemyselné lakovanie
Priemyselné lakovanie podľa EN ISO 12944 vo veľkopriestorovej kabíne 25 × 7 × 6 m — oceľ, Hardox, nehrdzavejúca oceľ do 50 t, pieskovanie z jednej ruky.
Montáž
Z jednotlivých dielov vzniká hotová zostava: zámočnícke a montážne práce, výroba prípravkov a konečná montáž — certifikovaná kvalita spájania sa stretáva s remeselnou presnosťou, všetko pod jednou strechou.
Montáž zostáv · zámočnícke práce · výroba prípravkov

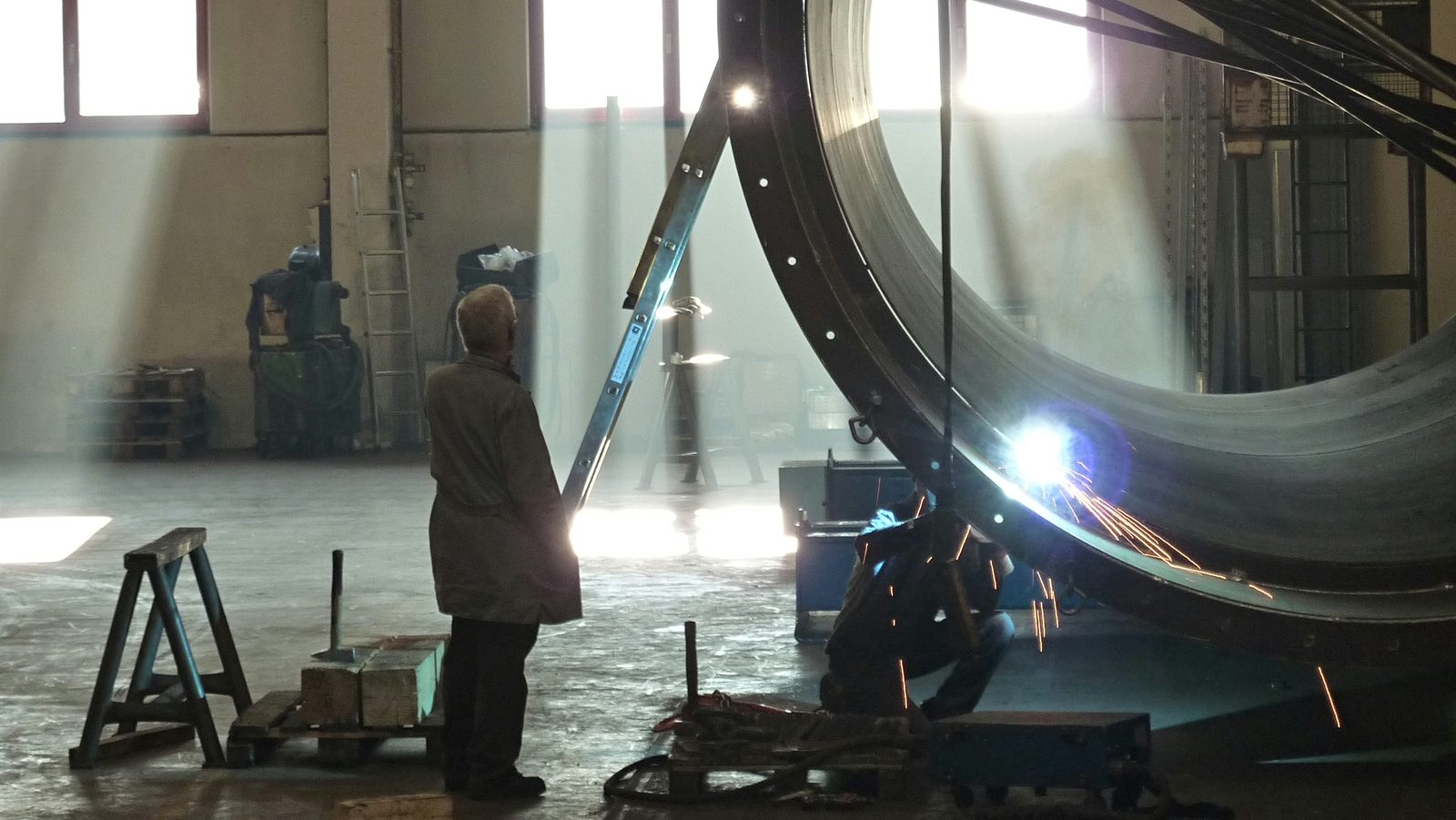

Montáž zostáv & konečná montáž
Montáž zváraných a mechanicky obrobených komponentov do kompletných zostáv — ťažké konštrukcie podľa DIN EN 1090-2 EXC3, do 50 t.
Zámočnícke práce & výroba prípravkov
Profesionálne zámočnícke práce, prispôsobovacie a montážne služby pre oceľové zostavy a jednotlivé diely — remeselná presnosť sa stretáva s priemyselnou výrobou.
Kontrola kvality & skúšanie
Kvalita prechádza celou výrobou — a na konci stojí zdokumentovaný dôkaz: certifikovaný zvárací dozor, nedeštruktívne skúšanie zvarov, geometrické meranie a merací & skúšobný protokol. Žiadny diel podliehajúci preberaniu neopúšťa závod bez požadovaného dôkazu.
DIN EN ISO 9001 · EXC3 · EN ISO 3834-2 · NDT podľa DIN EN ISO 9712
Nedeštruktívne skúšanie (NDT)
Zvary a diely skúšame vhodnými metódami NDT a výsledok dokumentujeme projektovo podľa výkresu, normy a zadania zákazníka — bez poškodenia dielu.
- VT, PT a MT in-house s Level 2 podľa DIN EN ISO 9712
- UT projektovo v našom závode certifikovaným skúšobným personálom nášho kooperačného partnera
- Rozsah skúšania, protokol a dôkaz prispôsobené dielu a preberaniu
Preznačenie & sledovateľnosť
Splnomocnení organizáciou GSI SLV München prenášame označenie materiálu podľa EN 10204 z hutného osvedčenia 3.1 na pálené a delené diely — čisto zdokumentované až po jednotlivý diel.
- Materiál, šarža, tavba, ako aj číslo vzorky alebo tabule jednoznačne priradené
- Úplný dôkaz pre diely podliehajúce preberaniu a zdokumentované zostavy
- Delenie, označovanie a dokumentácia na jednom mieste v Lorchu
DIN EN 1090-2 EXC3 & EN ISO 3834-2 — preskúšaná kvalita spájania, dozorovaná zváracím dozorom IWE/EWE.
VT, PT a MT in-house (Level 2, DIN EN ISO 9712), UT cez nášho kooperačného partnera — kvalita zvarov preukázaná bez poškodenia dielu.
Preznačenie podľa EN 10204 — splnomocnení organizáciou GSI SLV München: šarža a vzorka z hutného osvedčenia 3.1 na každý pálený diel.
Geometrické meranie dielov — aj pred CNC obrábaním — plus zdokumentovaný skúšobný protokol rozmerov a tolerancií podľa DIN EN ISO 9001.
1 / 9
Viac než len diel — hotové zostavy z jednej ruky
Všetkých osem krokov do seba zapadá — a nekončí pri jednotlivom diele: výroba špeciálnych kontajnerov pre offshore nasadenie a špeciálne strojárstvo podľa špecifikácie zákazníka, výroba a konečná montáž kompletne in-house, bez jediného externého dodávateľa.
Od kusa po malú sériu · výroba + montáž · kompletne in-house
Výroba špeciálnych kontajnerov
Výroba špeciálnych kontajnerov pre offshore a priemyselné nasadenie — vyrobené podľa zadania zákazníka, certifikované podľa DIN EN 1090-2 EXC3.

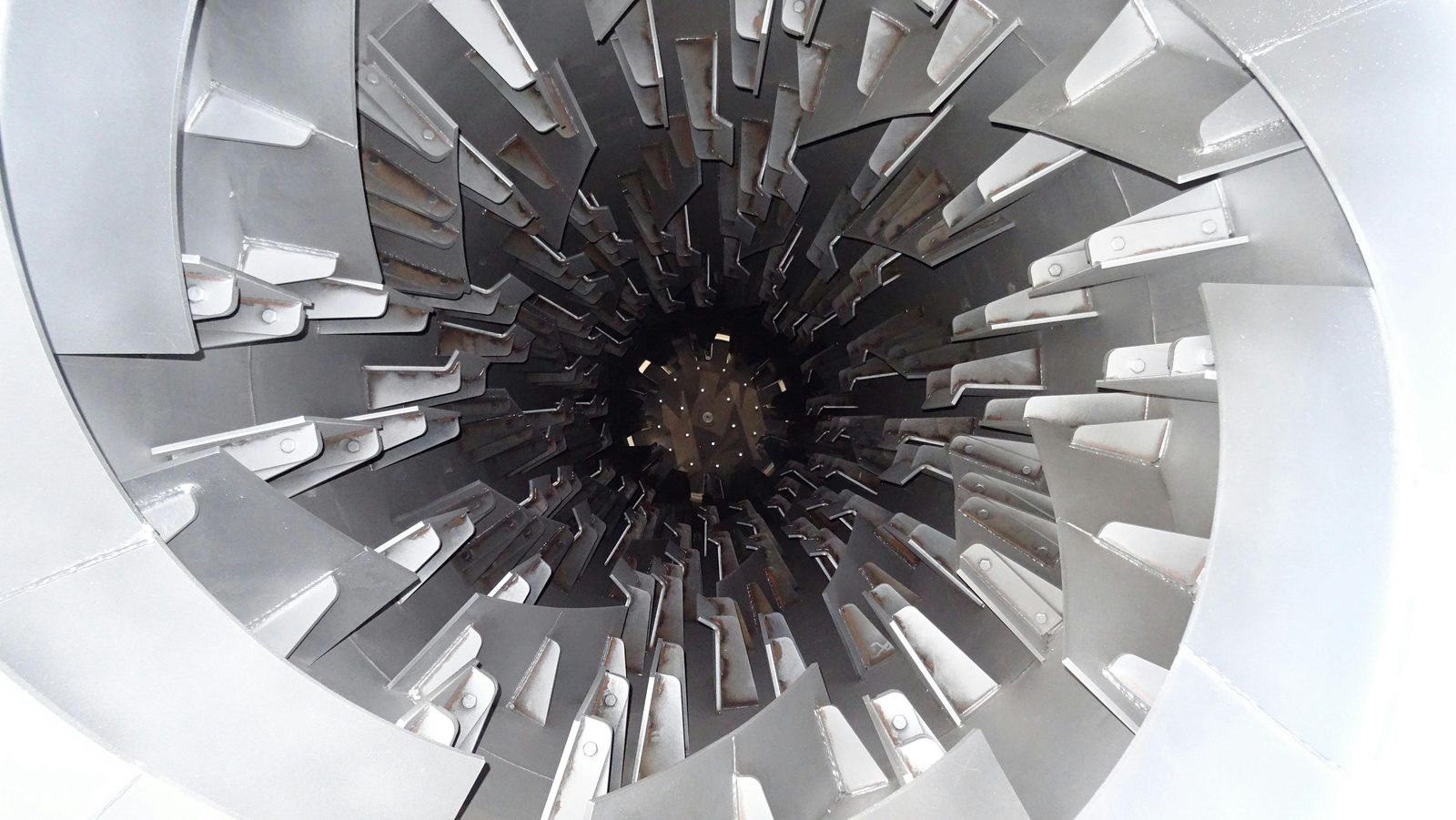

Špeciálne strojárstvo
Kompletná výroba pre špeciálne strojárstvo a stavbu zariadení — stavba žeriavov, stavba vozidiel, úprava vody a špeciálne zakladanie stavieb z jednej ruky, od kusa po malú sériu.
Oprava, renovácia & repasovanie
Opotrebené, prasknuté alebo poškodené oceľové zostavy nie je nutné vymieňať: opravné zváranie, návarové a tvrdonávarové zváranie, renovácia obrábaním, tryskanie a lakovanie na seba nadväzujú v tom istom závode — aj pre výrobky iných výrobcov.
Opravné zváranie EXC3 · Návarové & tvrdonávarové zváranie · do 50 t · aj cudzie výrobky
Oprava & renovácia
Zváranie trhlín a lomov, obnova opotrebených plôch návarovým a tvrdonávarovým zváraním a opätovné obrobenie na rozmer — ťažké zostavy do 50 t.
Repasovanie & obnova
Demontáž zostáv, tryskanie, výmena oteruvzdorných obložení, lakovanie a opätovná montáž — odovzdané ako nové, hospodárnejšie než nová výroba.
Jeden partner. Plná zodpovednosť.
DIN EN 1090-2 & EN ISO 3834-2 — preskúšaná kvalita zvárania pre nosné konštrukcie.
Žeriav 2 × 25 t a stroje pre rozmery dielov, pri ktorých musia iní odstúpiť.
Od delenia po lakovanie bez externého dodávateľa — jedna zodpovednosť, jeden kontakt.
Výroba centrálne v Bádensku-Württembersku — krátke vzdialenosti, plánovateľné termíny, osobný kontakt.
Váš projekt — vyrobíme ho.
Pošlite nám váš výkres alebo krátku požiadavku. Dostanete nezáväznú ponuku — a kontaktnú osobu, ktorá pozná vaše diely.
