3D-plasmasnijden buis – Wanneer buislaser niet meer rendabel is
Voor complexe 3D-contouren, uitklinkingen en verstekzaagsneden aan buizen en profielen: nauwkeurige CNC-plasmaproductie tot 30 mm wanddikte in constructiestaal, roestvast staal, fijnkorrelbouwstaal en slijtplaat zoals Hardox of XAR 400.
3D-plasmasnijden aan de buis – zo ontstaat de lasklare kant

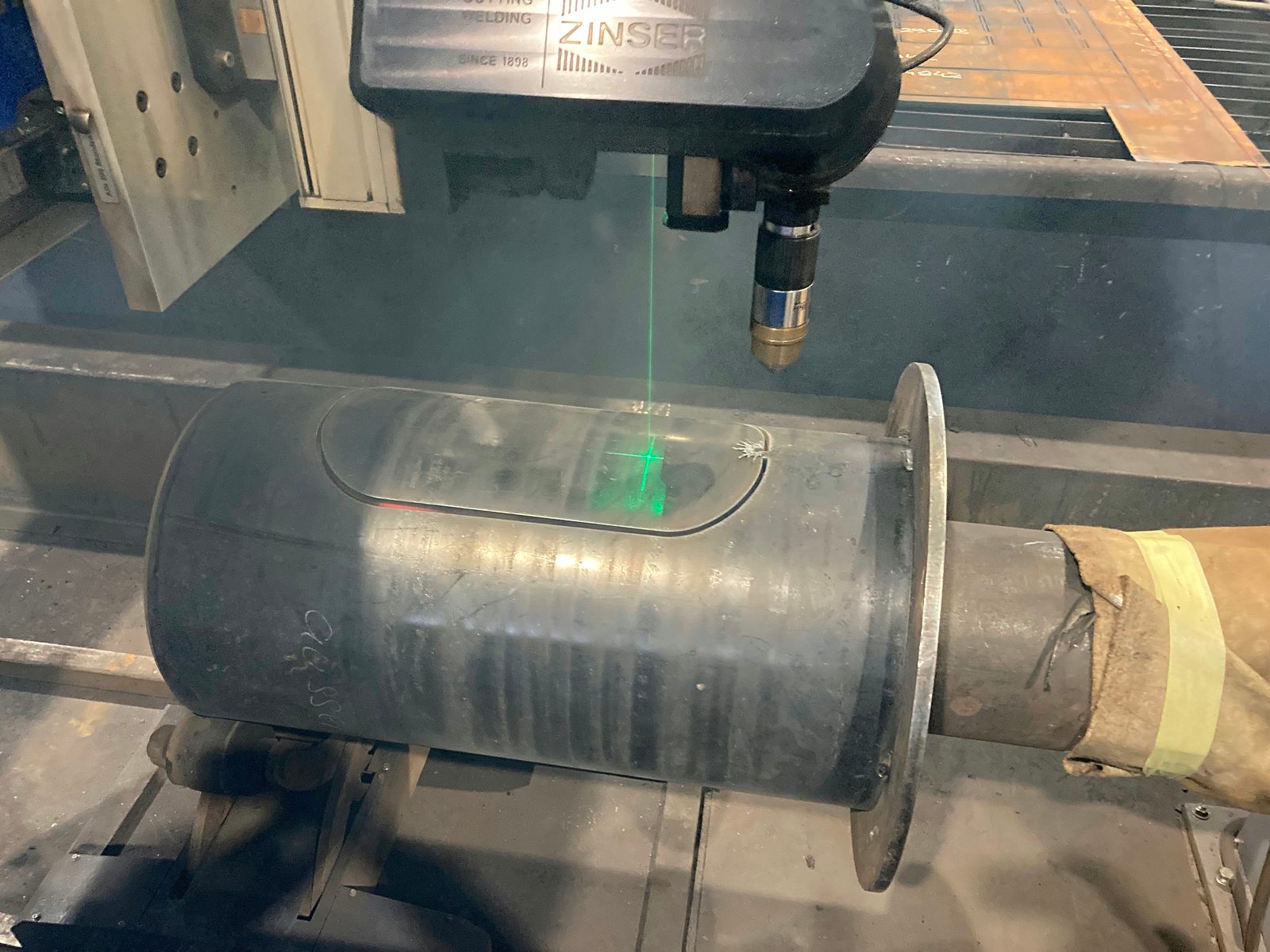

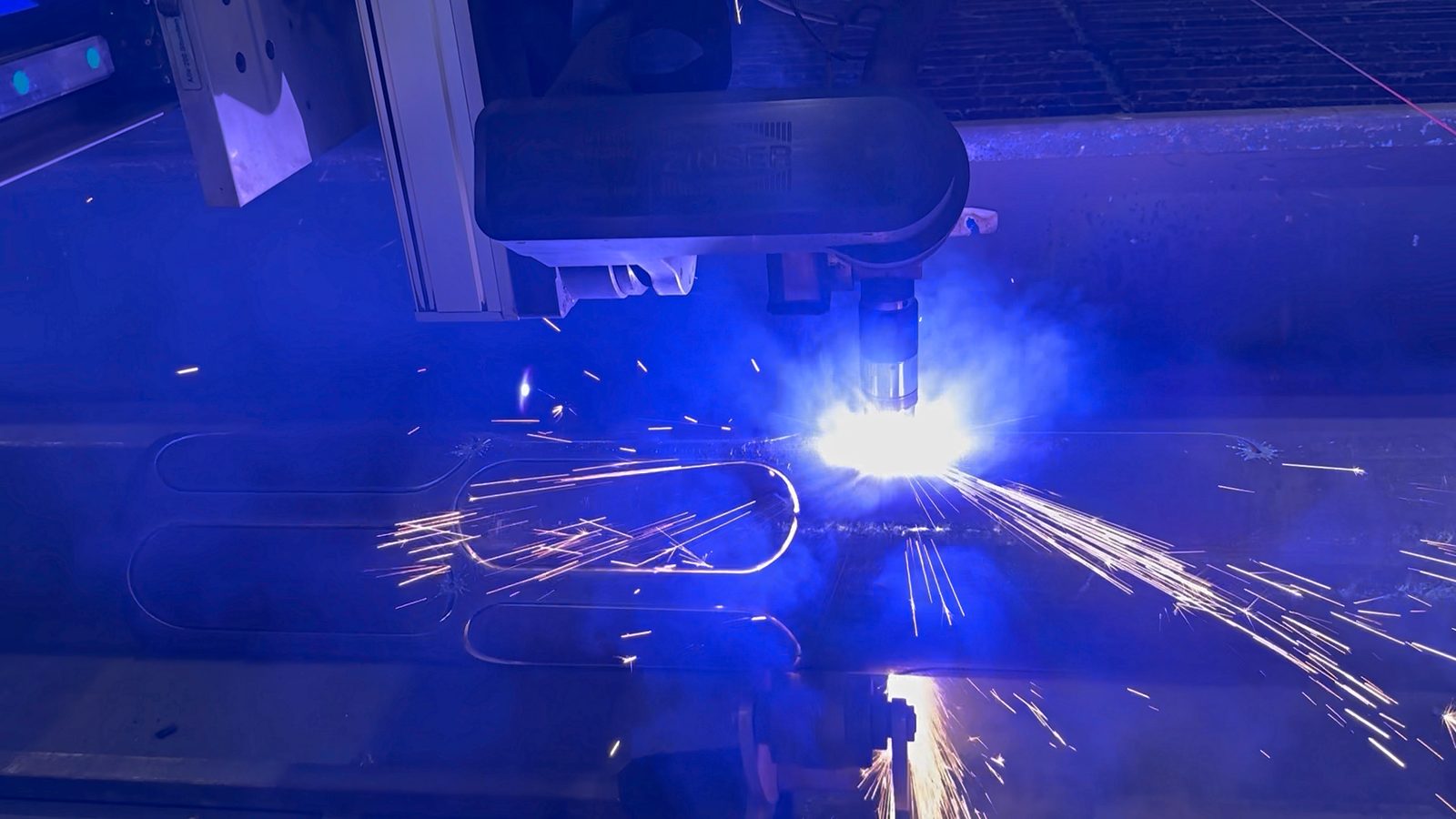

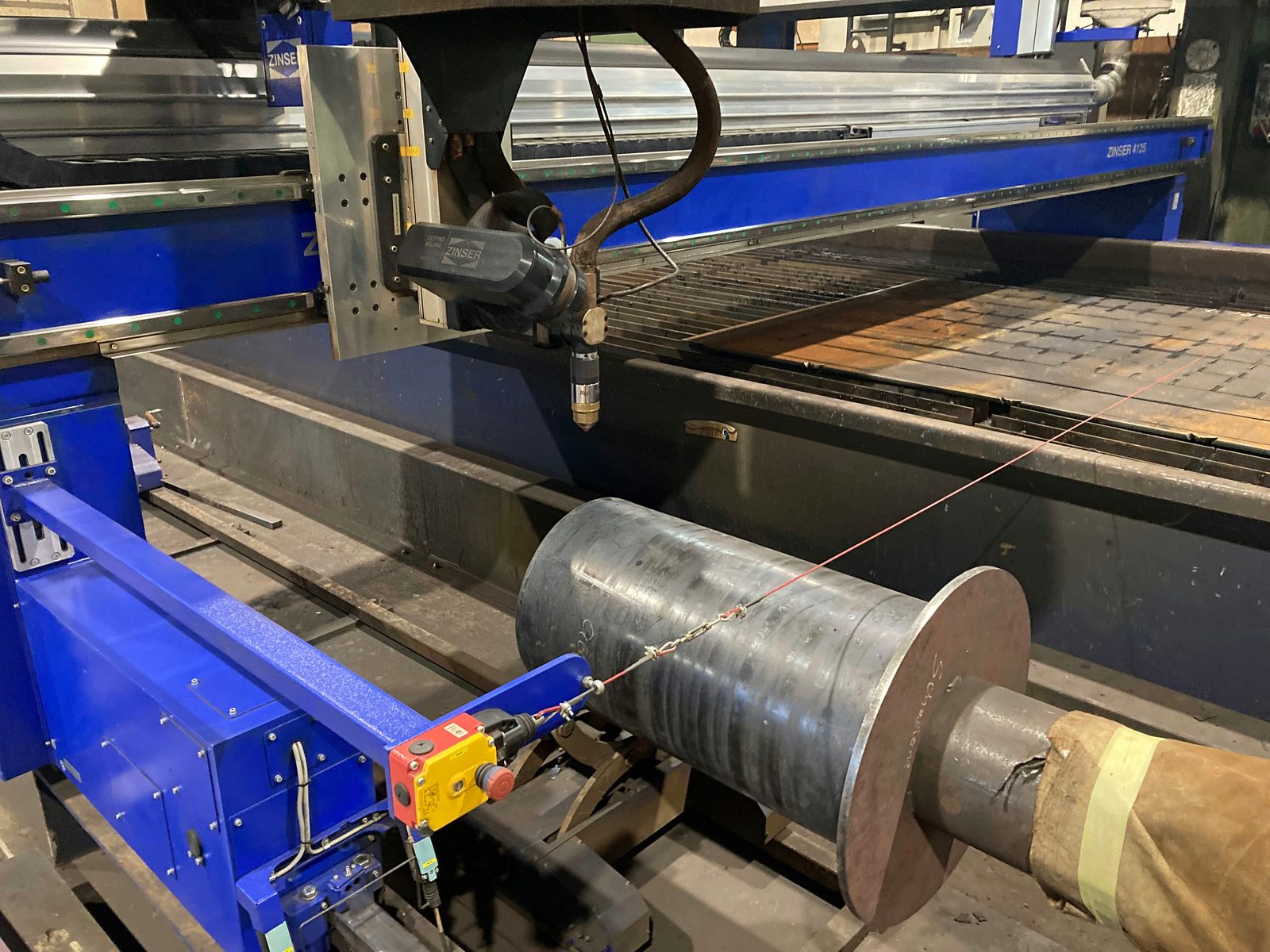

Een CNC-gestuurde plasmabrander voert de snede driedimensionaal direct aan de buis of het profiel uit – contouren, uitklinkingen, verstekken en doordringingen ontstaan in één opspanning, rechtstreeks uit het 3D-CAD-model. Handmatig aftekenen, omspannen en nabewerken vervalt.
Doordat de brander de snijhoek vrij in de ruimte instelt, ontstaan exact passende buisknopen en lasklare afkantingen die zich zonder nabewerking verder laten doorlassen. Het procedé blijft economisch vanaf stuk 1 en ook daar stabiel waar buislasers bij dikke wanddikten en slijtvaste staalsoorten aan hun grenzen komen.
Als industriële toeleverancier beleveren wij machine-, staal- en installatiebouw in de gehele DACH-regio – van buisknopen voor vakwerkstructuren over zadelsneden in de pijpleidingbouw tot frame- en speciale onderdelen uit hoogvast fijnkorrelstaal.
Machinegegevens
Machine
Wanddikte
Afschuinen
Zinser · 3D-plasmabuissnijsysteem
tot 30 mm
±45°
Technische details
Technische mogelijkheden

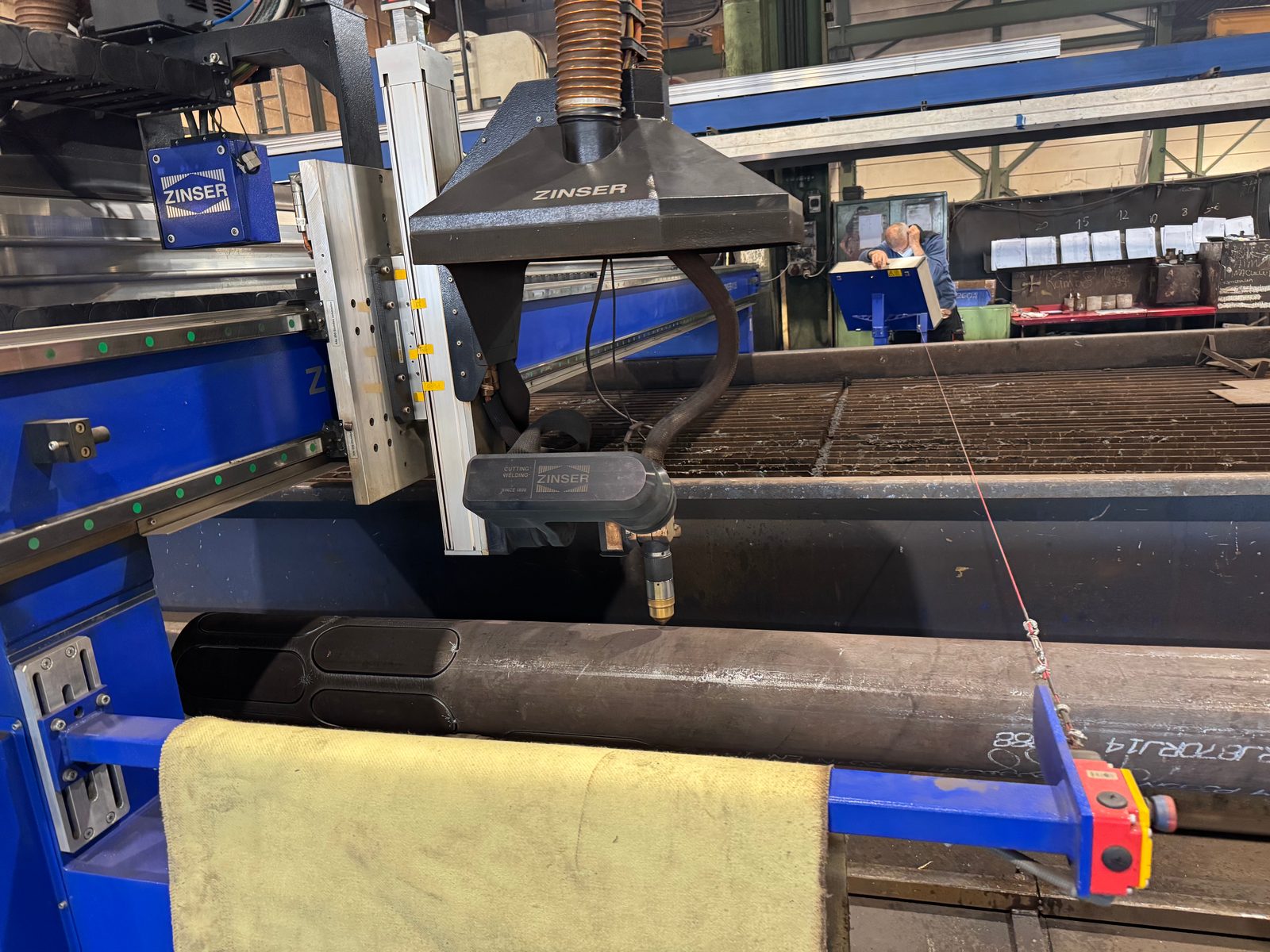

Onze CNC-gestuurde plasma-buissnijkop werkt op drie assen – echte 3D-contoursneden direct aan de buis, zonder bewerkelijke nabewerking.
Overal waar buizen en profielen met precisie bewerkt moeten worden – en een buislaser te duur, te beperkt of niet beschikbaar is.
Pijpleidingbouw
Zadelsneden, aftakkings-uitklinkingen en flensvoorbereidingen voor industriële en proces-pijpleidingen.
Kraanbouw & staalbouw
Liggeruitklinkingen, knoopplaten en verbindingsprofielen voor bruggen, kranen en hallenconstructies.
Voertuigbouw
Framedelen, dwarsliggers en koppelingsopnames uit hoogwaardig fijnkorrelbouwstaal en slijtplaat.
Speciale machinebouw
Losse onderdelen en prototypes met complexe 3D-contouren direct uit het CAD – zonder omweg via uitbesteding.
Nog dikkere wanddiktes?
Voor extreme wanddiktes: buis autogeen snijden
Wanddiktes boven 30 mm? Dan is ons autogeen kopieerbranden de juiste keuze. Constructiestaal, fijnkorrelbouwstaal en slijtplaat (Hardox) tot 50 mm wanddikte – betrouwbaar en rendabel.
Wanddikte tot 30 mm en complexe geometrie: 3D-plasma is meestal de beste optie.
Zeer dunwandig en hoogste cyclustijd: buislaser kan zinvol zijn.
Boven 30 mm wanddikte: buis autogeen snijden is meestal geschikter.
Zodat u sneller kunt beslissen, hier de meest gestelde vragen uit de praktijk.
Vanaf welke wanddikte wordt 3D-plasma interessant?
3D-plasma wordt vooral relevant bij grotere wanddiktes, wanneer een buislaser economisch of technisch tegen grenzen aanloopt.
Kan ik met bestaande CAD-gegevens aanvragen?
Ja. Voor deze buisbewerking hebben wij een STEP-/STP-bestand als 3D-dataset plus een technische tekening nodig. Wij controleren geometrie, toleranties, snijstrategie en de passende productietechnologie.
Zijn losse onderdelen ook zinvol?
Ja. De productie is ook geschikt voor losse onderdelen en kleine series, zonder afhankelijk te zijn van grote partijgroottes.
Hoe gaat het verder bij wanddiktes boven 30 mm?
Dan stappen wij over op autogene processen. Zo blijven ook zeer dikwandige buisonderdelen betrouwbaar te realiseren.
