Οξυγονοκοπή σωλήνων – Η ισχυρή εναλλακτική στο λέιζερ σωλήνων
CNC οξυγονοκοπή αντιγραφής για σωλήνες, διατομές και κοίλους δοκούς μεγάλου πάχους τοιχώματος – έως 50 mm πάχος τοιχώματος. Χάλυβας, Hardox και χάλυβες υψηλής αντοχής. Εκεί όπου ένα λέιζερ σωλήνων παραιτείται, εμείς εργαζόμαστε ακόμη οικονομικά.
έως 50 mm
Μέγ. πάχος τοιχώματος
Χάλυβας · Χάλυβας λεπτόκοκκης δομής · Hardox · Χάλυβες υψηλής αντοχής
Υλικά
Μηχανή οξυγονοκοπής αντιγραφής Zinser
Εγκατάσταση
2.500 × 1.200 mm
Διαστάσεις σύσφιξης
Απόφαση τεχνολογίας
Πότε η οξυγονοκοπή σωλήνων είναι η σωστή επιλογή – πάχος τοιχώματος, υλικό, μέγεθος παρτίδας
Από ορισμένα πάχη τοιχώματος και υλικά, η τεχνολογία λέιζερ σωλήνων φτάνει στα όριά της. Η οξυγονοκοπή παραμένει τότε η οικονομικά και τεχνικά ανώτερη λύση.
- Πάχος τοιχώματος > 30 mm
- Τα λέιζερ σωλήνων εργάζονται τυπικά έως περ. 25–30 mm. Η δική μας τεχνική οξυγονοκοπής κόβει αξιόπιστα έως 50 mm – χωρίς εκπτώσεις στην ποιότητα των ακμών.
- Hardox ή S690
- Οι χάλυβες υψηλής αντοχής και αντοχής στη φθορά αντιδρούν ευαίσθητα στη θερμότητα του λέιζερ. Η οξυγονοκοπή δημιουργεί ευρύτερες, αλλά θερμικά ηπιότερες ζώνες θερμότητας.
- Εστίαση στην τιμή για μικρές σειρές
- Χωρίς ακριβό setup προγραμματισμού λέιζερ. Για 1–5 τεμάχια συχνά η σαφώς πιο συμφέρουσα λύση – ιδίως σε κυλινδρικές διατομές με τυποποιημένα μήκη.
Δεδομένα μηχανής
| Μηχανή | Πάχος τοιχώματος | Μορφή |
|---|---|---|
| Zinser · Μηχανή κοπής αντιγραφής | έως 50 mm | 2.500 × 1.200 mm |
Τεχνικές λεπτομέρειες
Τεχνικές δυνατότητες
Η μηχανή οξυγονοκοπής αντιγραφής Zinser με δύο καυστήρες ακολουθεί με ακρίβεια ένα πρότυπο ή ένα πρόγραμμα CNC – ακόμη και για απαιτητικές διατομές σωλήνων με μεγάλα πάχη τοιχώματος.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Υλικά | Δομικός χάλυβας (S235, S355), χάλυβας λεπτόκοκκης δομής, Hardox, χάλυβες υψηλής αντοχής (S460–S1100) |
| Μορφές διατομών | Στρογγυλός σωλήνας, τετράγωνος σωλήνας (SHS), ορθογώνιος σωλήνας (RHS), κοίλες διατομές, δοκοί I (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Τύποι κοπής | Λοξές κοπές, εγκοπές, κοπές σέλας, κοπές περιγράμματος |
Πλεονεκτήματα
Μεγάλο πάχος τοιχώματος, εκεί όπου το λέιζερ σωλήνων παραιτείται
- Έως 50 mm πάχος τοιχώματος
- πολύ πέρα από το όριο κάθε μηχανής λέιζερ σωλήνων. Ο συμπαγής χάλυβας συναντά την ασφάλεια διεργασίας.
- Hardox και S690 κανένα πρόβλημα
- χάλυβες υψηλής αντοχής και αντοχής στη φθορά, που υπερβαίνουν τις δυνατότητες άλλων μεθόδων.
- Δύο καυστήρες ταυτόχρονα
- συμμετρικές κοπές και ταχύτεροι χρόνοι διέλευσης στην παραγωγή σειράς.
- Επαναλήψιμη ποιότητα περιγράμματος
- η εγκατάσταση Zinser ακολουθεί το πρόγραμμα αντιγραφής με έλεγχο CNC, κοπή προς κοπή.
- Απευθείας στη διεργασία συγκόλλησης
- μετά την κοπή συνεχίζουμε σε αμμοβολή, συγκόλληση και βαφή – όλα στο Lorch.
- Σωλήνες & δοκοί για την περιοχή
- Χαλυβοκατασκευαστές και κατασκευαστές μεταλλικών κτιρίων από την περιοχή της Στουτγάρδης και την περιοχή DACH αναθέτουν σε εμάς στο Lorch τη φλογοκοπή παχύτοιχων σωλήνων και εγκοπών δοκών — για πάχη τοιχώματος πέρα από τις δυνατότητες του laser σωλήνων.
Σύγκριση τεχνολογιών
Εναλλακτική στο λέιζερ σωλήνων – άμεση σύγκριση
Δεν απαιτεί κάθε εργασία ένα λέιζερ σωλήνων. Όσο αυξάνεται το πάχος τοιχώματος, τόσο αυξάνεται το προβάδισμα της οξυγονοκοπής.
| Χαρακτηριστικό | Λέιζερ σωλήνων | 3D πλάσμα σωλήνων Bock Maschinenbau | Οξυγονοκοπή σωλήνων Bock Maschinenbau |
|---|---|---|---|
| Μέγ. πάχος τοιχώματος | ≤ 20 mm | έως 30 mm | έως 50 mm |
| Υλικά | Χάλυβας, ανοξείδωτος χάλυβας | Χάλυβας, ανοξείδωτος χάλυβας, λαμαρίνα αντοχής στη φθορά | Χάλυβας, Hardox, χάλυβες υψηλής αντοχής |
| 3D ανοίγματα & εγκοπές | Ναι | Ναι | Περιορισμένα |
| Λοξές κοπές | Ναι | Ναι | Ναι |
| Ταχύτητα κοπής | Πολύ υψηλή | Υψηλή | Μέτρια |
| Οικονομικότητα | Ακριβή | Οικονομική | Συμφέρουσα |
| Μεμονωμένο τεμάχιο / μικρή σειρά | Περιορισμένη | Ναι | Ναι |
Κλάδοι & πεδία εφαρμογής
Τυπικές εφαρμογές
Παντού όπου το πάχος τοιχώματος είναι ατού – και κανένα λέιζερ σωλήνων στον κόσμο δεν μπορεί να ανταγωνιστεί.
Βαριές μεταλλικές κατασκευές
Συμπαγείς δοκοί I (IPB/HEB, IPE) και κοίλες διατομές για γεφυροποιία, δοκούς γερανών και κατασκευές θεμελίωσης με ακραία πάχη τοιχώματος και υψηλές απαιτήσεις κατηγορίας συγκόλλησης.
Ειδικά έργα θεμελίωσης
Δοκοί πασσαλοσανίδων, εξαρτήματα σωλήνων διάτρησης και στοιχεία αρπάγης από χάλυβα υψηλής αντοχής – κατασκευασμένα για σκληρές συνθήκες χρήσης.
Κατασκευή οχημάτων & γερανών
Σωλήνες αξόνων, τμήματα βραχιόνων και φλάντζες περιστροφικού στεφανιού από Hardox – μεγάλου πάχους τοιχώματος, με ακρίβεια και έτοιμα για άμεση συγκόλληση.
Offshore & κατασκευή εγκαταστάσεων
Καμπύλες σωλήνων, διακλαδώσεις και τεμάχια φλαντζών για συστήματα δοχείων πίεσης και κατασκευές offshore σύμφωνα με τα πρότυπα.
Από την παραγωγή
Κοπή σωλήνων με φλόγα στην πράξη

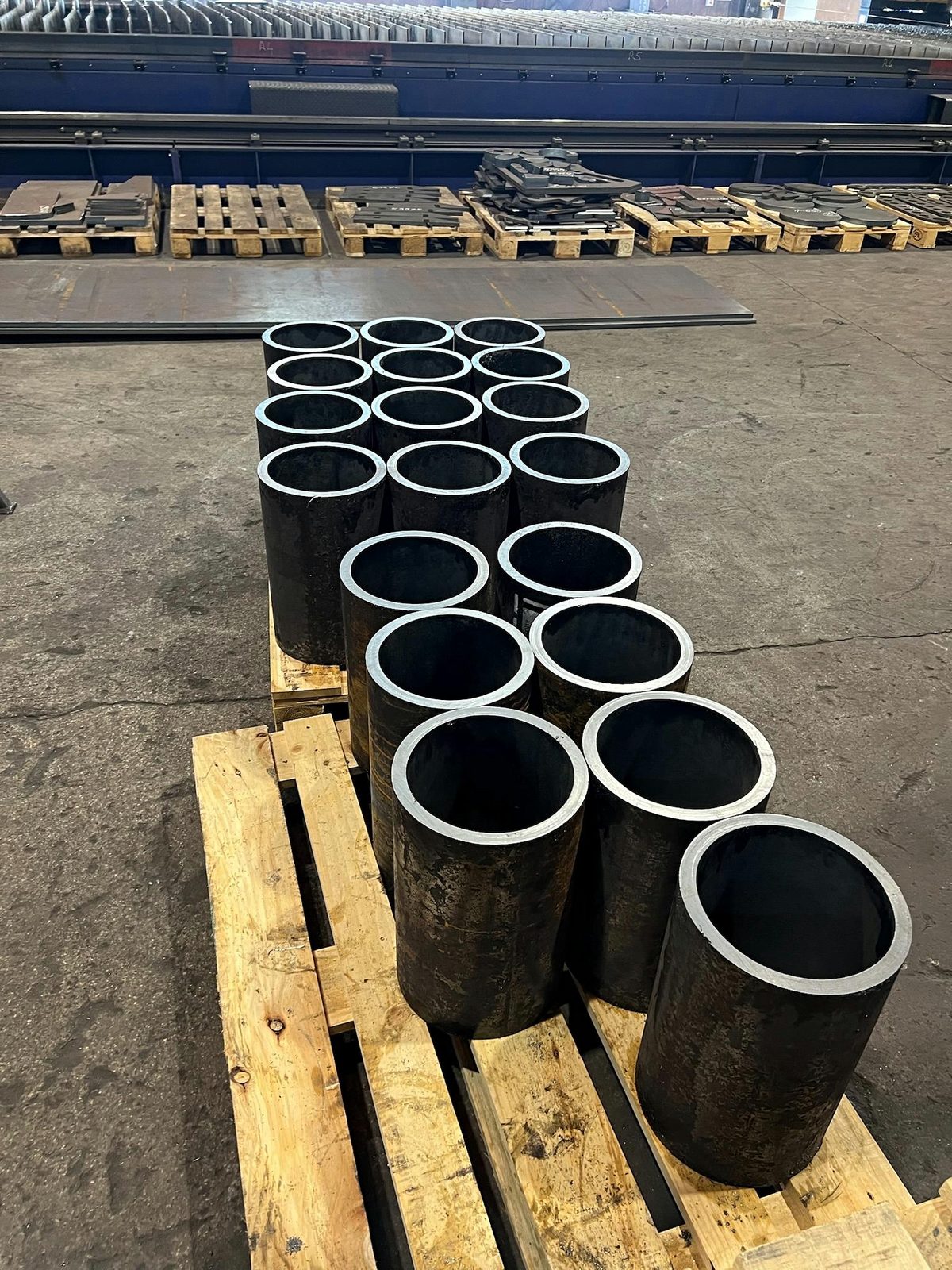

Κοπή σωλήνων και διατομών
Οι διατομές και οι δοκοί μεγάλου πάχους τοιχώματος προετοιμάζονται πρώτα στο σωστό μήκος με κοπή με πριόνι και στη συνέχεια διαμορφώνονται με κοπή φλόγας για το άνοιγμα του σωλήνα.
Μάθετε περισσότερα

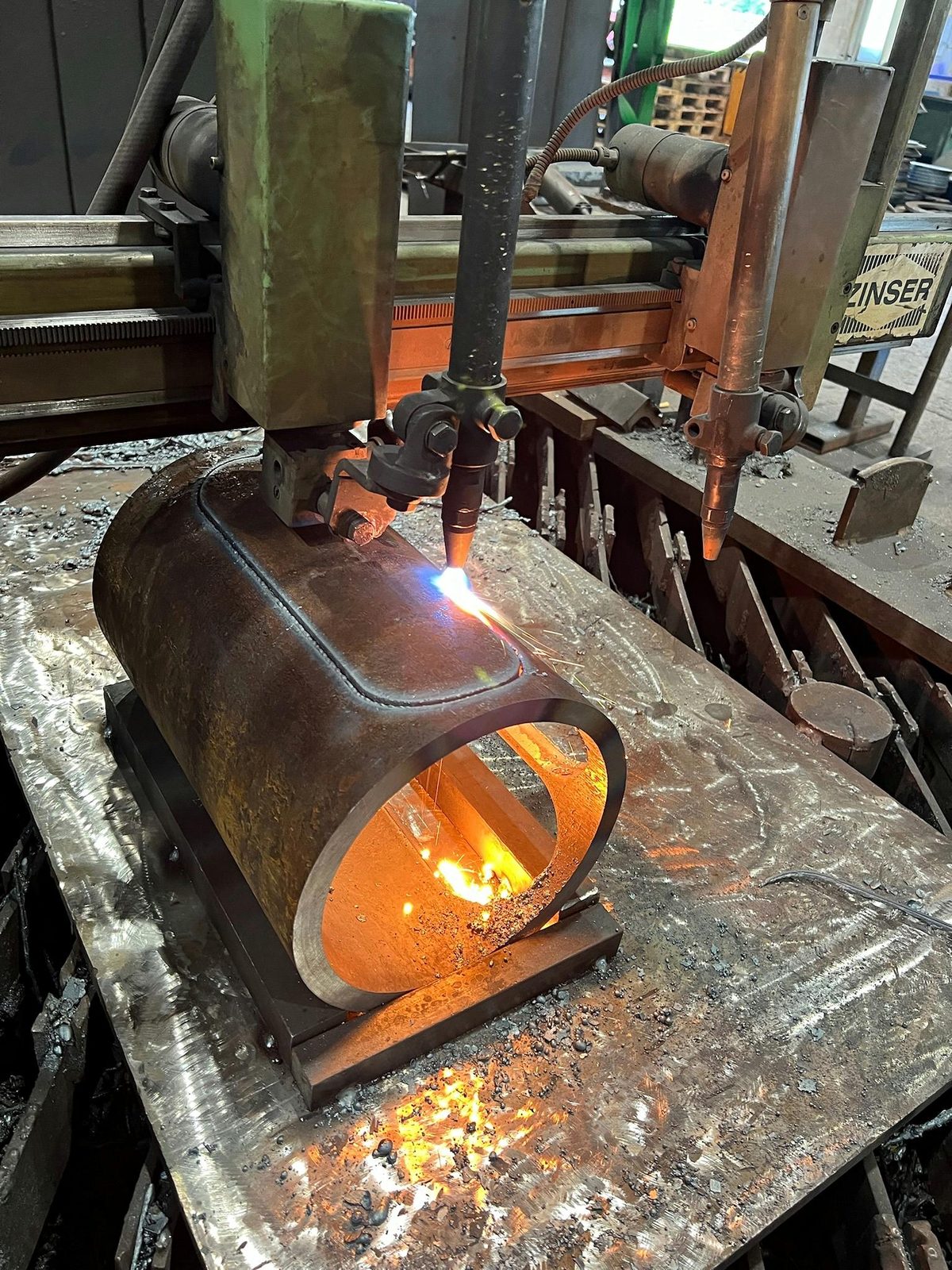

CNC άνοιγμα περιγράμματος σωλήνα
Με ακρίβεια κομμένο περίγραμμα σε χαλύβδινο σωλήνα μεγάλου πάχους τοιχώματος – έτοιμο για άμεση συγκόλληση.
Κοπή με φλόγα S355 κατ' ανάθεση παραγωγή
CNC κοπή σωλήνων με φλόγα για τις μεταλλικές κατασκευές – σειρά και μεμονωμένο τεμάχιο σε μία εγκατάσταση.
Μάθετε περισσότερα
Ανοξείδωτος χάλυβας ή λαμαρίνα αντοχής στη φθορά;
Για 3D ανοίγματα έως 30 mm: κοπή με πλάσμα
Όταν το έργο σας απαιτεί ανοξείδωτο χάλυβα, λαμαρίνα αντοχής στη φθορά ή σύνθετες 3D γεωμετρίες – και το πάχος τοιχώματος είναι κάτω από 30 mm – η CNC κοπή σωλήνων με πλάσμα είναι η πιο ακριβής επιλογή.
Δείτε την 3D κοπή σωλήνων με πλάσμα
