Oxicorte de tubos – a alternativa robusta ao laser de tubos
Oxicorte CNC por cópia para tubos, perfis e vigas ocas de parede espessa – até 50 mm de espessura de parede. Aço de construção, aço de grão fino (S460–S1100) e aço de desgaste como o Hardox. Onde um laser de tubos capitula, nós continuamos a trabalhar de forma económica.
até 50 mm
Espessura de parede máx.
Aço de construção · Aço de grão fino · Aço de desgaste
Materiais
Máquina de oxicorte por cópia Zinser
Instalação
2 500 × 1 200 mm
Formato de fixação
Decisão tecnológica
Quando o oxicorte de tubos é a escolha certa – espessura de parede, material, tamanho de lote
A partir de determinadas espessuras de parede e materiais, a tecnologia de laser de tubos atinge os seus limites. O oxicorte permanece então a solução económica e tecnicamente superior.
- Espessura de parede superior a 30 mm
- Os lasers de tubos trabalham tipicamente até cerca de 25–30 mm. A nossa tecnologia de oxicorte corta de forma fiável até 50 mm – sem perdas na qualidade da aresta.
- Hardox, S460 ou S690
- O aço de desgaste e o aço de grão fino de alta resistência reagem de forma sensível ao calor do laser. O oxicorte gera zonas térmicas mais largas, mas termicamente mais benignas.
- Foco no preço em pequenas séries
- Sem uma dispendiosa preparação de programação laser. Para 1–5 peças, muitas vezes a solução claramente mais económica – sobretudo em perfis cilíndricos com comprimentos padrão.
Dados da máquina
| Máquina | Espessura da parede | Formato |
|---|---|---|
| Zinser · Máquina de corte por cópia | até 50 mm | 2 500 × 1 200 mm |
Detalhes técnicos
Possibilidades técnicas
A nossa máquina de oxicorte por cópia Zinser com dois maçaricos segue com precisão um modelo ou um programa CNC – também para perfis de tubo exigentes com grandes espessuras de parede.
| Parâmetro | Especificação |
|---|---|
| Materiais | Aço de construção (S235/S355), aço de grão fino e aço de construção de alta resistência (S460–S1100), aço de desgaste (Hardox) |
| Formas de perfil | Tubo redondo, tubo quadrado (SHS), tubo retangular (RHS), perfis ocos, vigas de duplo T (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Tipos de corte | Cortes em meia-esquadria, ajustes, cortes em sela, cortes de contorno |
Pontos fortes
Parede espessa, onde o laser de tubos desiste
- Até 50 mm de espessura de parede
- muito além do limite de qualquer equipamento de laser de tubos. Aço maciço encontra a segurança do processo.
- Hardox e S690 sem problema
- aços de alta resistência e resistentes ao desgaste que sobrecarregam outros processos.
- Dois maçaricos em simultâneo
- cortes simétricos e tempos de ciclo mais rápidos na produção em série.
- Qualidade de contorno reproduzível
- a instalação Zinser segue o programa de cópia com comando CNC, corte após corte.
- Diretamente para o processo de soldadura
- após o corte, segue diretamente para jato, soldadura e pintura – tudo em Lorch.
- Tubos e vigas para a região
- Empresas de construção metálica e de pavilhões industriais da região de Estugarda e da região DACH mandam cortar por oxicorte tubos de parede espessa e recortes em vigas nas nossas instalações em Lorch, para espessuras de parede que ultrapassam as possibilidades do laser de tubo.
Comparação tecnológica
Alternativa ao laser de tubos – comparação direta
Nem todas as tarefas exigem um laser de tubos. Quando a espessura de parede aumenta, aumenta a vantagem do oxicorte.
| Característica | Laser de tubos | Plasma 3D de tubos Bock Maschinenbau | Oxicorte de tubos Bock Maschinenbau |
|---|---|---|---|
| Espessura de parede máx. | ≤ 20 mm | até 30 mm | até 50 mm |
| Materiais | Aço, aço inoxidável | Aço de construção, aço inoxidável, aço de grão fino, aço de desgaste (Hardox) | Aço de construção, aço de grão fino (S460–S1100), aço de desgaste (Hardox) |
| Recortes 3D e ajustes | Sim | Sim | Limitado |
| Cortes em meia-esquadria | Sim | Sim | Sim |
| Velocidade de corte | Muito alta | Alta | Média |
| Rentabilidade | Caro | Económico | Barato |
| Peça individual / pequena série | Limitado | Sim | Sim |
Setores e áreas de aplicação
Aplicações típicas
Em todo o lado onde a espessura de parede é o trunfo – e nenhum laser de tubos do mundo consegue acompanhar.
Construção metálica pesada
Vigas de duplo T maciças (IPB/HEB, IPE) e perfis ocos para construção de pontes, vigas de gruas e construções de fundação com espessuras de parede extremas e elevadas exigências de categoria de soldadura.
Fundações especiais
Vigas de estacas-pranchas, componentes de tubos de perfuração e elementos de garra em aço de alta resistência – fabricados para condições de utilização severas.
Construção de veículos e gruas
Tubos de eixo, segmentos de lança e flanges de coroa giratória em Hardox – de parede espessa, precisos e diretamente prontos para soldar.
Offshore e construção de instalações
Curvas de tubo, ramais e peças de flange para sistemas de recipientes sob pressão e construções offshore conforme a norma.
Da produção
Oxicorte de tubos na prática
Corte de tubos e perfis
Os perfis e vigas de parede espessa são primeiro preparados à medida por corte com serra e depois contornados por oxicorte para o recorte do tubo.
Saber mais

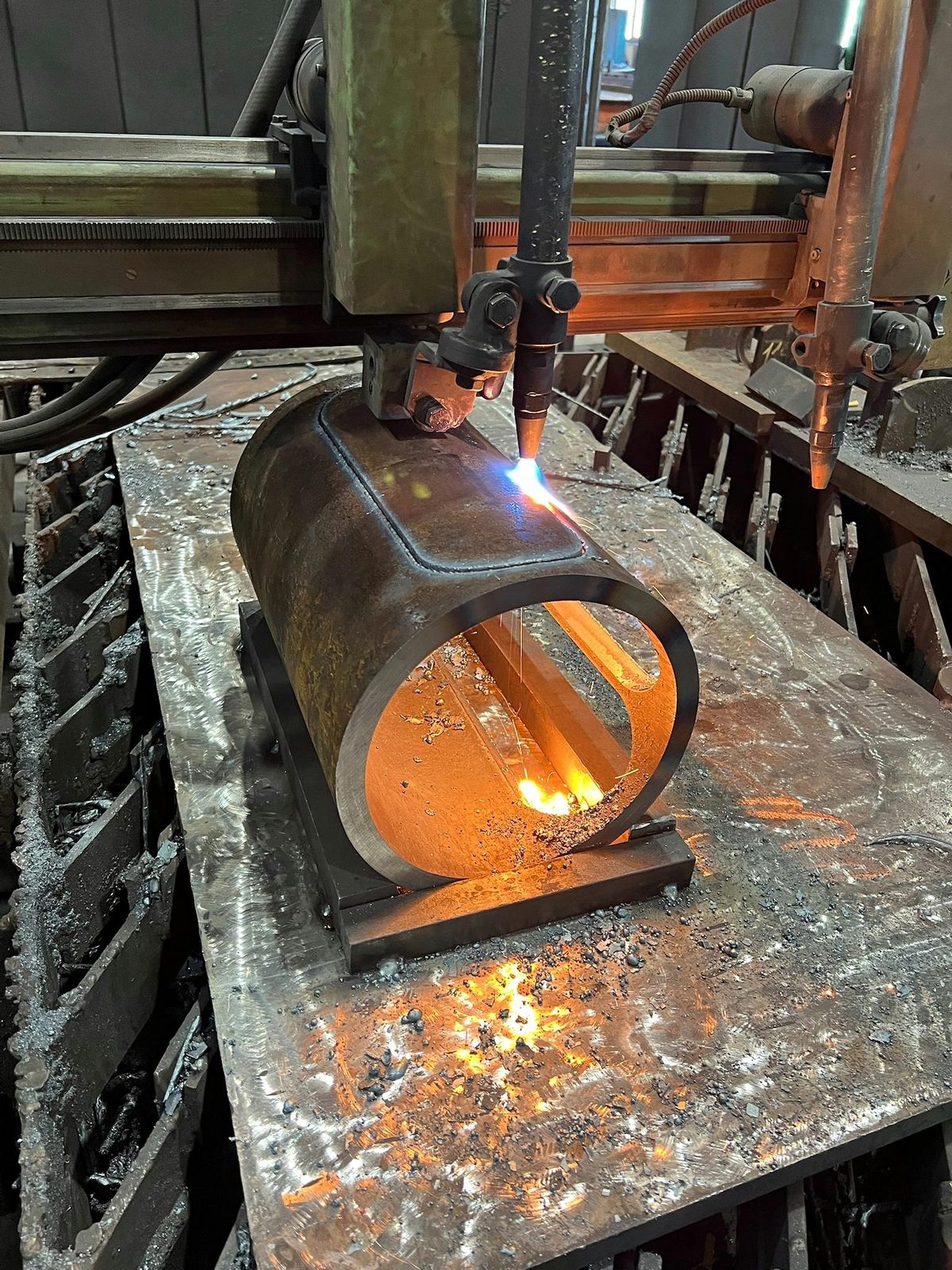

Recorte de contorno de tubo CNC
Contorno oxicortado com precisão num tubo de aço de parede espessa – diretamente pronto para soldar.
Oxicorte S355 em subcontratação
Oxicorte CNC de tubos para a construção metálica – série e peça individual numa só instalação.
Saber mais
Aço inoxidável, aço de grão fino ou aço de desgaste?
Para recortes 3D até 30 mm: corte por plasma
Se o seu projeto exige aço inoxidável, aço de grão fino, aço de desgaste ou geometrias 3D complexas – e a espessura de parede é até 30 mm – o nosso corte CNC por plasma de tubos é a escolha mais precisa.
Ver corte por plasma 3D de tubos
Contacto
O seu projeto — diretamente da região
Envie-nos o seu pedido de fabrico por contrato, construção metálica ou construção de máquinas especiais — entraremos em contacto em breve.
O seu projeto de tubos em mãos experientes.
Envie-nos o ficheiro STEP/STP mais o desenho técnico – analisamos as possibilidades técnicas e aconselhamo-lo pessoalmente. Rápido, direto, sem compromisso.
