Taglio tubi ossitaglio – L'alternativa di potenza al laser per tubi
Taglio tubi CNC ossitaglio a copiatura per tubi, profili e travi cave a parete spessa – fino a 50 mm di spessore parete. Acciaio, Hardox e acciai altoresistenziali. Dove un laser per tubi capitola, noi lavoriamo ancora in modo economico.
fino a 50 mm
Spessore parete max
Acciaio · Acciaio a grano fine · Hardox · Acciai altoresistenziali
Materiali
Macchina ossitaglio a copiatura Zinser
Impianto
2.500 × 1.200 mm
Formato di lavoro
Decisione tecnologica
Quando l'ossitaglio dei tubi è la scelta giusta rispetto al laser – spessore parete, materiale, dimensione del lotto
A partire da determinati spessori di parete e materiali, la tecnologia del laser per tubi raggiunge i suoi limiti. L'ossitaglio resta allora la soluzione economicamente e tecnicamente superiore.
- Spessore parete oltre 30 mm
- I laser per tubi lavorano tipicamente fino a ca. 25–30 mm. La nostra tecnica di ossitaglio taglia in modo affidabile fino a 50 mm – senza compromessi sulla qualità dei bordi.
- Hardox o S690
- Gli acciai antiusura e ad alta resistenza reagiscono in modo sensibile al calore del laser. L'ossitaglio genera zone termiche più ampie ma più favorevoli dal punto di vista termico.
- Focus sul prezzo per piccole serie
- Nessun costoso setup di programmazione laser. Per 1–5 pezzi è spesso la soluzione nettamente più conveniente – soprattutto per profili cilindrici con lunghezze standard.
Dati macchina
| Macchina | Spessore parete | Formato |
|---|---|---|
| Zinser · Macchina da taglio a copiare | fino a 50 mm | 2.500 × 1.200 mm |
Dettagli tecnici
Capacità tecniche
La nostra macchina ossitaglio a copiatura Zinser con due cannelli segue un modello o un programma CNC con precisione – anche per profili di tubi impegnativi con spessori parete estremi.
| Parametro | Specifica |
|---|---|
| Materiali | Acciaio strutturale (S235, S355), acciaio a grano fine, Hardox, acciai altoresistenziali (S460–S1100) |
| Tipi di profilo | Tubo tondo, tubo quadrato (SHS), tubo rettangolare (RHS), profili cavi, travi a I (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Tipi di taglio | Tagli a smusso, intagli, tagli a sella, tagli di contorno |
Punti di forza
Pareti spesse, dove i laser per tubi si fermano
- Fino a 50 mm di spessore parete
- ben oltre il limite di qualsiasi laser per tubi. Acciaio massiccio con affidabilità di processo.
- Hardox e S690 senza problemi
- acciai altoresistenziali e antiusura che metterebbero in crisi altri processi.
- Due cannelli in simultanea
- tagli simmetrici e maggiore produttività per la produzione in serie.
- Qualità del contorno riproducibile
- la macchina Zinser segue il programma di copia con controllo CNC, taglio dopo taglio.
- Direttamente alla saldatura
- dopo il taglio, direttamente alla sabbiatura, saldatura e verniciatura – tutto a Lorch.
- Tubi & travi per la regione
- Carpenterie in acciaio e costruttori di capannoni industriali dell'area di Stoccarda e della regione DACH fanno ossitagliare presso di noi a Lorch tubi a parete spessa e intagli su travi – per spessori di parete oltre la portata del laser per tubi.
Confronto Tecnologico
Alternativa al laser tubi – Confronto diretto
Non ogni compito richiede un laser tubi. Con l'aumentare dello spessore della parete, cresce il vantaggio dell'ossitaglio.
| Caratteristica | Laser Tubi | Plasma 3D Tubi Bock Maschinenbau | Ossitaglio Tubi Bock Maschinenbau |
|---|---|---|---|
| Spessore parete max | ≤ 20 mm | fino a 30 mm | fino a 50 mm |
| Materiali | Acciaio, Acciaio inox | Acciaio, Inox, Lamiera antiusura | Acciaio, Hardox, acciai altoresistenziali |
| Intagli e scantonature 3D | Sì | Sì | Limitato |
| Smussi | Sì | Sì | Sì |
| Velocità di taglio | Molto alta | Alta | Media |
| Convenienza | Costoso | Conveniente | Economico |
| Pezzo singolo / Piccola serie | Limitato | Sì | Sì |
Settori e casi d'uso
Applicazioni tipiche
Ovunque lo spessore parete sia decisivo – e nessun laser per tubi al mondo riesca a tenere il passo.
Carpenteria metallica pesante
Travi a I massicce (IPB/HEB, IPE) e profili cavi per costruzione di ponti, travi di gru e strutture di fondazione con spessori parete estremi ed elevati requisiti di categoria di saldatura.
Ingegneria delle fondazioni
Portapalancole, componenti di tubi trivellati ed elementi di benna in acciaio altoresistenziale – costruiti per condizioni operative gravose.
Ingegneria veicoli e gru
Tubi assali, segmenti di bracci e flange di ralla in Hardox – pareti spesse, precisione e direttamente pronti per la saldatura.
Offshore e impiantistica
Curve di tubo, diramazioni e pezzi di flangia per sistemi di recipienti in pressione e strutture offshore a norma.
Dalla produzione
Taglio a fiamma di tubi nella pratica
Taglio di tubi e profili
I profili e le travi a parete spessa vengono prima preparati a lunghezza tramite taglio a sega e successivamente sagomati a fiamma per l'intaglio del tubo.
Scopri di più

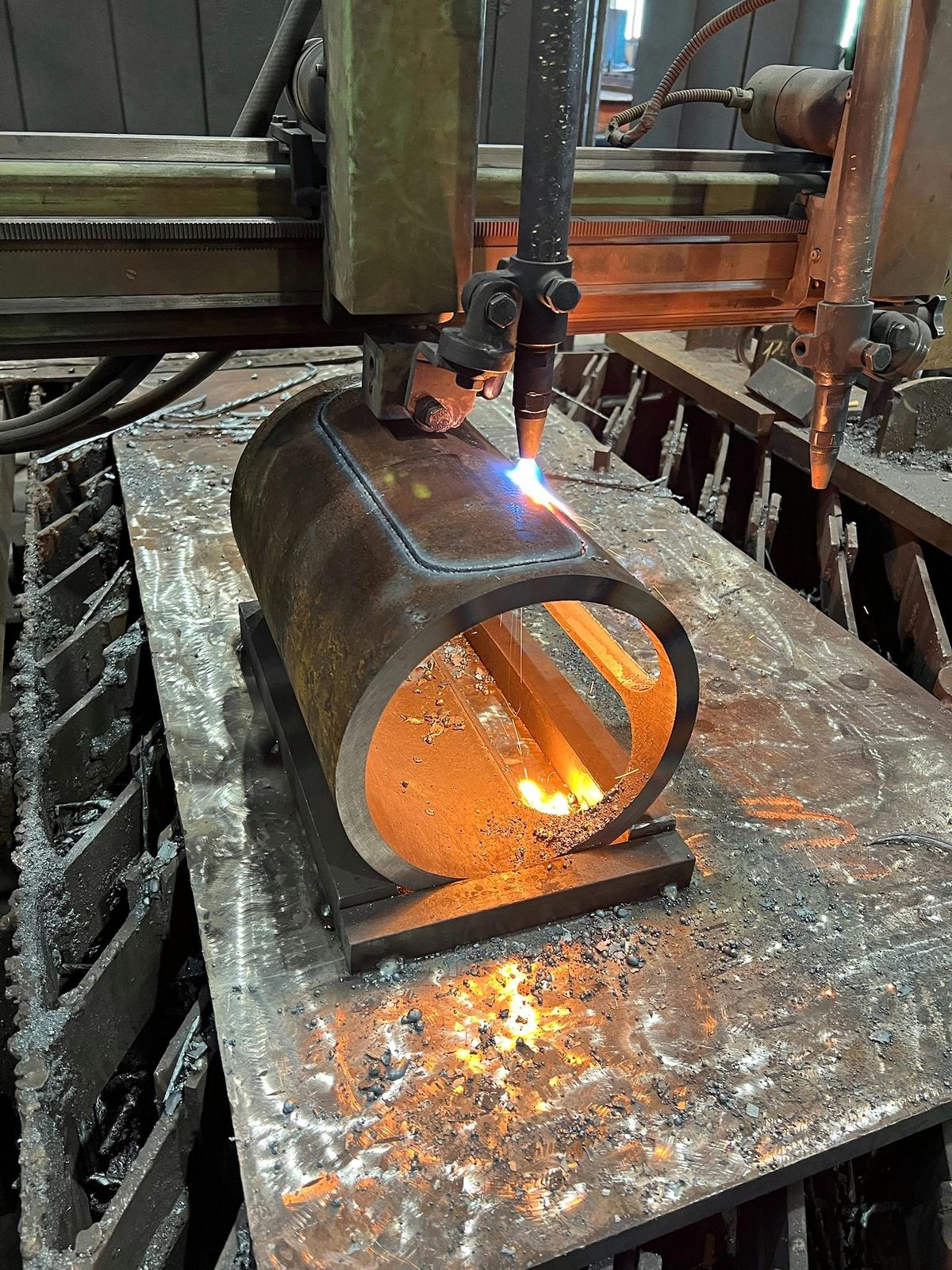

Intaglio di contorno tubo CNC
Contorno tagliato con precisione in tubo d'acciaio a parete spessa – direttamente pronto per la saldatura.
Taglio a fiamma S355 in terzismo
Taglio a fiamma CNC di tubi per la carpenteria metallica – serie e pezzo singolo su un unico impianto.
Scopri di più
Acciaio inox o lamiera antiusura?
Per intagli 3D fino a 30 mm: taglio plasma
Se il progetto richiede acciaio inox, lamiera antiusura o geometrie 3D complesse – e lo spessore parete è sotto i 30 mm – il nostro taglio plasma CNC per tubi è la scelta più precisa.
Vedi il taglio plasma 3D per tubi
Contatto
Il vostro progetto — direttamente dalla regione
Inviateci la vostra richiesta per lavorazioni conto terzi, carpenteria metallica o costruzione di macchine speciali — vi risponderemo a breve.
Il vostro progetto tubi in mani esperte.
Inviateci i vostri disegni o le specifiche tecniche – valutiamo le possibilità tecniche e vi consigliamo personalmente. Rapido, diretto, senza impegno.
