Autogén csővágás – Az erős alternatíva a csőlézerrel szemben
CNC-másoló lángvágás vastag falú csövekhez, profilokhoz és üreges tartókhoz – akár 50 mm falvastagságig. Szerkezeti acél, finomszemcsés szerkezeti acél (S460–S1100) és kopásálló acél (Hardox). Ahol a csőlézer feladja, ott mi még gazdaságosan dolgozunk.
akár 50 mm
Max. falvastagság
Acél · Finomszemcsés szerkezeti acél · Hardox · Nagy szilárdságú acélok
Anyagok
Zinser másoló lángvágó gép
Berendezés
2 500 × 1 200 mm
Befogási méret
Technológiai döntés
Mikor a megfelelő választás az autogén csővágás – falvastagság, anyag, sorozatnagyság
Bizonyos falvastagságok és anyagok fölött a csőlézer-technológia eléri a határait. Ilyenkor az autogén lángvágás marad a gazdaságilag és műszakilag fölényes megoldás.
- Falvastagság > 30 mm
- A csőlézerek jellemzően kb. 25–30 mm-ig dolgoznak. A mi autogén technikánk megbízhatóan vág akár 50 mm-ig – a vágási élminőség romlása nélkül.
- Hardox vagy S690
- A kopásálló és nagy szilárdságú acélok érzékenyen reagálnak a lézer hőjére. Az autogén lángvágás szélesebb, de termikusan kíméletesebb hőzónákat hoz létre.
- Árfókusz kissorozatnál
- Nincs drága lézerprogramozási beállítás. 1–5 darabhoz gyakran a jóval kedvezőbb megoldás – különösen szabványos hosszúságú hengeres profiloknál.
Gépadatok
| Gép | Falvastagság | Formátum |
|---|---|---|
| Zinser · Másoló lángvágó gép | akár 50 mm | 2 500 × 1 200 mm |
Műszaki részletek
Műszaki lehetőségek
Zinser másoló lángvágó gépünk két égőfejjel pontosan követ egy sablont vagy egy CNC-programot – akár igényes, nagy falvastagságú csőprofilokhoz is.
| Paraméter | Specifikáció |
|---|---|
| Anyagok | Szerkezeti acél (S235, S355), finomszemcsés szerkezeti acél, Hardox, nagy szilárdságú acélok (S460–S1100) |
| Profilformák | Körcső, négyzetcső (SHS), téglalapcső (RHS), üreges profilok, I-tartók (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Vágástípusok | Sarkalt vágások, kivágások, nyeregvágások, kontúrvágások |
Erősségek
Vastag falú ott, ahol a csőlézer feladja
- Akár 50 mm falvastagság
- jóval túl minden csőlézer berendezés határán. A tömör acél folyamatbiztonsággal találkozik.
- A Hardox és az S690 nem probléma
- nagy szilárdságú és kopásálló acélok, amelyek más eljárásokat túlterhelnek.
- Két égőfej egyszerre
- szimmetrikus vágások és gyorsabb átfutási idők sorozatgyártásnál.
- Reprodukálható kontúrminőség
- a Zinser berendezés CNC-vezérelten követi a másolóprogramot, vágásról vágásra.
- Közvetlenül a hegesztési folyamatba
- a vágás után tovább a szemcseszóráshoz, hegesztéshez és festéshez – mind Lorchban.
A stuttgarti régió és a DACH-régió acélszerkezet- és csarnokgyártói nálunk, Lorchban vágatják lángvágással a vastag falú csöveket és a tartókivágásokat – a csőlézer határain túli falvastagságokhoz.
Technológia-összehasonlítás
Csőlézer alternatíva – közvetlen összehasonlítás
Nem minden feladathoz kell csőlézer. Ahogy nő a falvastagság, úgy nő az autogén lángvágás előnye.
| Jellemző | Csőlézer | 3D plazma cső Bock Maschinenbau | Autogén cső Bock Maschinenbau |
|---|---|---|---|
| Max. falvastagság | ≤ 20 mm | akár 30 mm | akár 50 mm |
| Anyagok | Acél, rozsdamentes acél | Acél, rozsdamentes acél, kopásálló lemez | Szerkezeti acél, finomszemcsés szerkezeti acél (S460–S1100), kopásálló acél (Hardox) |
| 3D-kivágások & kibélelések | Igen | Igen | Korlátozottan |
| Sarkalt vágások | Igen | Igen | Igen |
| Vágási sebesség | Nagyon magas | Magas | Közepes |
| Gazdaságosság | Drága | Gazdaságos | Kedvező |
| Egyedi darab / kissorozat | Korlátozottan | Igen | Igen |
Iparágak & alkalmazási területek
Tipikus alkalmazások
Mindenütt, ahol a falvastagság a döntő – és a világon egyetlen csőlézer sem tud lépést tartani.
Nehéz acélszerkezetek
Tömör I-tartók (IPB/HEB, IPE) és üreges profilok hídépítéshez, darutartókhoz és alapozási szerkezetekhez extrém falvastagságokkal és magas hegesztési kategória-követelményekkel.
Speciális mélyépítés
Szádfaltartók, fúrócső-elemek és markolóelemek nagy szilárdságú acélból – kemény üzemi körülményekre gyártva.
Jármű- & daruépítés
Tengelycsövek, gémszegmensek és forgókoszorú-karimák Hardox acélból – vastag falú, precíz és közvetlenül hegesztésre kész.
Offshore & üzemépítés
Csőívek, leágazások és karimadarabok nyomástartó rendszerekhez és offshore szerkezetekhez, szabvány szerint.
A gyártásból

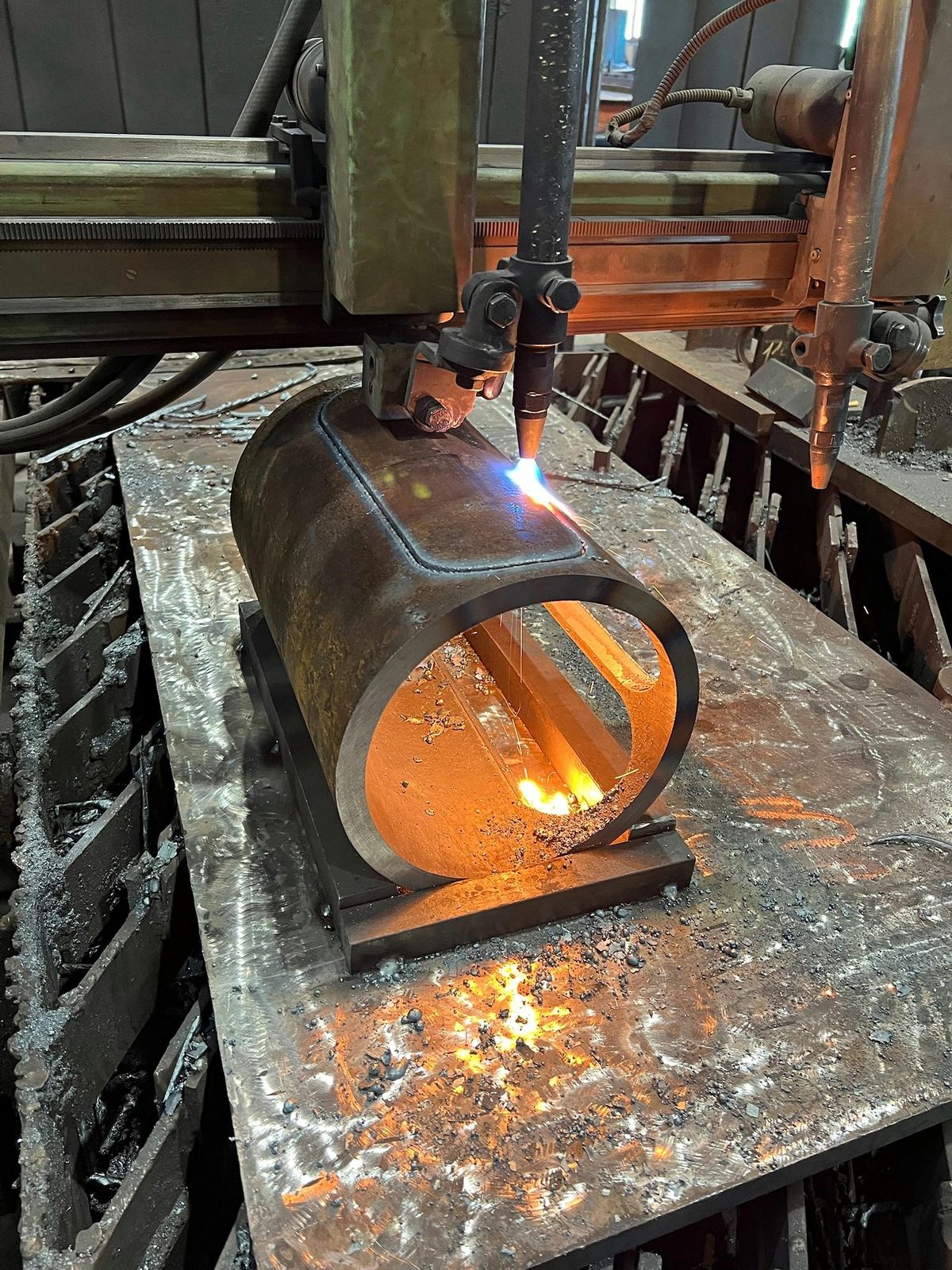

Cső-lángvágás a gyakorlatban
Cső- és profilvágás
A vastag falú profilokat és tartókat előbb fűrészvágással méretre készítjük elő, majd a cső-kivágáshoz lángtechnikailag kontúrozzuk.
További információ
CNC csőkontúr-kivágás
Pontosan kiégetett kontúr vastag falú acélcsőben – közvetlenül hegesztésre kész.
S355 lángvágás bérgyártás
CNC cső-lángvágás az acélszerkezet-építéshez – sorozat és egyedi darab egyetlen berendezésen.
További információ
Rozsdamentes acél vagy kopásálló lemez?
3D-kivágásokhoz 30 mm-ig: plazmavágás
Ha a projektje rozsdamentes acélt, kopásálló lemezt vagy összetett 3D-geometriákat igényel – és a falvastagság 30 mm alatt van –, akkor a CNC-plazma csővágásunk a pontosabb választás.
3D plazmavágás cső megtekintése
Gyakori kérdések az autogén csővágásról
Milyen falvastagságig vághatók autogén eljárással csövek és profilok?
50 mm falvastagságig. A vágás egy Zinser másoló lángvágó gépen történik, amely két égőfejjel egy sablont vagy egy CNC-programot követ; a befogási méret 2 500 × 1 200 mm.
Milyen profilformák és vágástípusok lehetségesek az autogén csővágásnál?
Az autogén csővágásnál körcsövet, négyzetcsövet (SHS), téglalapcsövet (RHS), üreges profilokat és I-tartókat (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) vágunk – sarkalt vágásként, kivágásként, nyeregvágásként és kontúrvágásként.
Vághatók-e autogén eljárással Hardox acélból, S460-ból vagy S690-ből készült csövek?
Igen. Az autogén csővágás szerkezeti acélt (S235/S355), finomszemcsés szerkezeti acélt és nagy szilárdságú szerkezeti acélt (S460–S1100), valamint kopásálló acélt (Hardox) dolgoz fel.
Hogyan készülnek a csöveken a 3D-kivágások?
Az autogén csővágásnál a 3D-kivágások és kibélelések csak korlátozottan lehetségesek. 30 mm falvastagságig a Bock ezért az összetett 3D-geometriákat a 3D plazma csővágó berendezésen vágja, rozsdamentes acélban, finomszemcsés szerkezeti acélban és kopásálló acélban is; autogén eljárással 50 mm-ig terjedő falvastagságokat vágunk.
Kapcsolat
Csőprojektje tapasztalt kezekben.
Küldje el nekünk rajzait vagy specifikációit – megvizsgáljuk a technikai lehetőségeket és személyesen tanácsot adunk. Gyorsan, közvetlenül, kötelezettség nélkül.
