Avtogeno plamensko rezanje cevi – Zmogljiva alternativa cevnemu laserju
CNC kopirno plamensko rezanje za debelostenske cevi, profile in votle nosilce – do 50 mm debeline stene. Konstrukcijsko jeklo, drobnozrnato jeklo (S460–S1100) in obrabno odporno jeklo (Hardox). Tam, kjer cevni laser odpove, mi še vedno delamo gospodarno.
do 50 mm
Najv. debelina stene
Jeklo · Drobnozrnato konstrukcijsko jeklo · Hardox · Visokotrdnostna jekla
Materiali
Kopirni stroj za plamensko rezanje Zinser
Naprava
2.500 × 1.200 mm
Format vpenjanja
Tehnološka odločitev
Kdaj je avtogeno plamensko rezanje cevi prava izbira – debelina stene, material, velikost serije
Od določene debeline stene in materialov naprej tehnologija cevnega laserja naleti na svoje meje. Avtogeno plamensko rezanje takrat ostaja gospodarno in tehnično superiorna rešitev.
- Debelina stene nad 30 mm
- Cevni laserji običajno delujejo do pribl. 25–30 mm. Naša avtogena tehnika reže zanesljivo do 50 mm – brez izgub pri kakovosti robov.
- Hardox ali S690
- Obrabno- in visokotrdnostna jekla se občutljivo odzivajo na lasersko toploto. Avtogeno plamensko rezanje ustvarja širše, vendar termično blažje toplotno prizadete cone.
- Poudarek na ceni pri maloserijski proizvodnji
- Brez dragega laserskega programirnega nastavljanja. Za 1–5 kosov pogosto bistveno ugodnejša rešitev – zlasti pri cilindričnih profilih s standardnimi dolžinami.
Podatki o stroju
| Stroj | Debelina stene | Format |
|---|---|---|
| Zinser · Kopirni rezalni stroj | do 50 mm | 2.500 × 1.200 mm |
Tehnične podrobnosti
Tehnične zmožnosti
Naš kopirni stroj za plamensko rezanje Zinser z dvema gorilnikoma natančno sledi predlogi ali CNC-programu – tudi za zahtevne cevne profile z velikimi debelinami sten.
| Parameter | Specifikacija |
|---|---|
| Materiali | Konstrukcijsko jeklo (S235, S355), drobnozrnato konstrukcijsko jeklo, Hardox, visokotrdnostna jekla (S460–S1100) |
| Oblike profilov | Okrogla cev, kvadratna cev (SHS), pravokotna cev (RHS), votli profili, I-nosilci (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Vrste rezov | Zajeralni rezi, izrezi, sedlasti rezi, konturni rezi |
Prednosti
Debelostensko, kjer cevni laser odpove
- Do 50 mm debeline stene
- daleč onkraj meje vsake cevne laserske naprave. Masivno jeklo se sreča s procesno zanesljivostjo.
- Hardox in S690 brez težav
- visokotrdnostna in obrabno odporna jekla, ki preobremenijo druge postopke.
- Dva gorilnika hkrati
- simetrični rezi in krajši pretočni časi pri serijski proizvodnji.
- Ponovljiva kakovost kontur
- naprava Zinser CNC-vodeno sledi kopirnemu programu, rez za rezom.
- Neposredno v varilni proces
- po rezanju naprej na peskanje, varjenje in lakiranje – vse v Lorchu.
Podjetja za jeklene konstrukcije in gradnjo hal iz regije Stuttgart in regije DACH pri nas v Lorchu plamensko režejo debelostenske cevi in izreze nosilcev – za debeline sten, ki presegajo zmogljivost cevnega laserja.
Primerjava tehnologij
Alternativa cevnemu laserju – neposredna primerjava
Vsaka naloga ne zahteva cevnega laserja. Ko debelina stene narašča, narašča prednost avtogenega plamenskega rezanja.
| Lastnost | Cevni laser | 3D plazma cev Bock Maschinenbau | Avtogeno cev Bock Maschinenbau |
|---|---|---|---|
| Najv. debelina stene | ≤ 20 mm | do 30 mm | do 50 mm |
| Materiali | Jeklo, nerjavno jeklo | Jeklo, nerjavno jeklo, obrabna pločevina | Konstrukcijsko jeklo, drobnozrnato jeklo (S460–S1100), obrabno odporno jeklo (Hardox) |
| 3D-izrezi & izsekavanja | Da | Da | Omejeno |
| Zajeralni rezi | Da | Da | Da |
| Hitrost rezanja | Zelo visoka | Visoka | Srednja |
| Gospodarnost | Draga | Gospodarna | Ugodna |
| Posamezni kos / maloserijska proizvodnja | Omejeno | Da | Da |
Panoge & področja uporabe
Tipične aplikacije
Povsod tam, kjer je debelina stene odločilna – in se ji noben cevni laser na svetu ne more kosati.
Težke jeklene konstrukcije
Masivni I-nosilci (IPB/HEB, IPE) in votli profili za gradnjo mostov, žerjavne nosilce in temeljne konstrukcije z ekstremnimi debelinami sten in visokimi zahtevami glede varilnih kategorij.
Specialno temeljenje
Nosilci zagatnih sten, komponente vrtalnih cevi in grabilni elementi iz visokotrdnostnega jekla – izdelani za zahtevne pogoje uporabe.
Gradnja vozil & žerjavov
Osne cevi, segmenti dvižnih rok in prirobnice vrtljivih vencev iz jekla Hardox – debelostenski, natančni in neposredno pripravljeni za varjenje.
Offshore & gradnja naprav
Cevni loki, odcepi in prirobnični kosi za sisteme tlačnih posod in offshore konstrukcije po normativih.
Iz proizvodnje
Plamenski razrez cevi v praksi

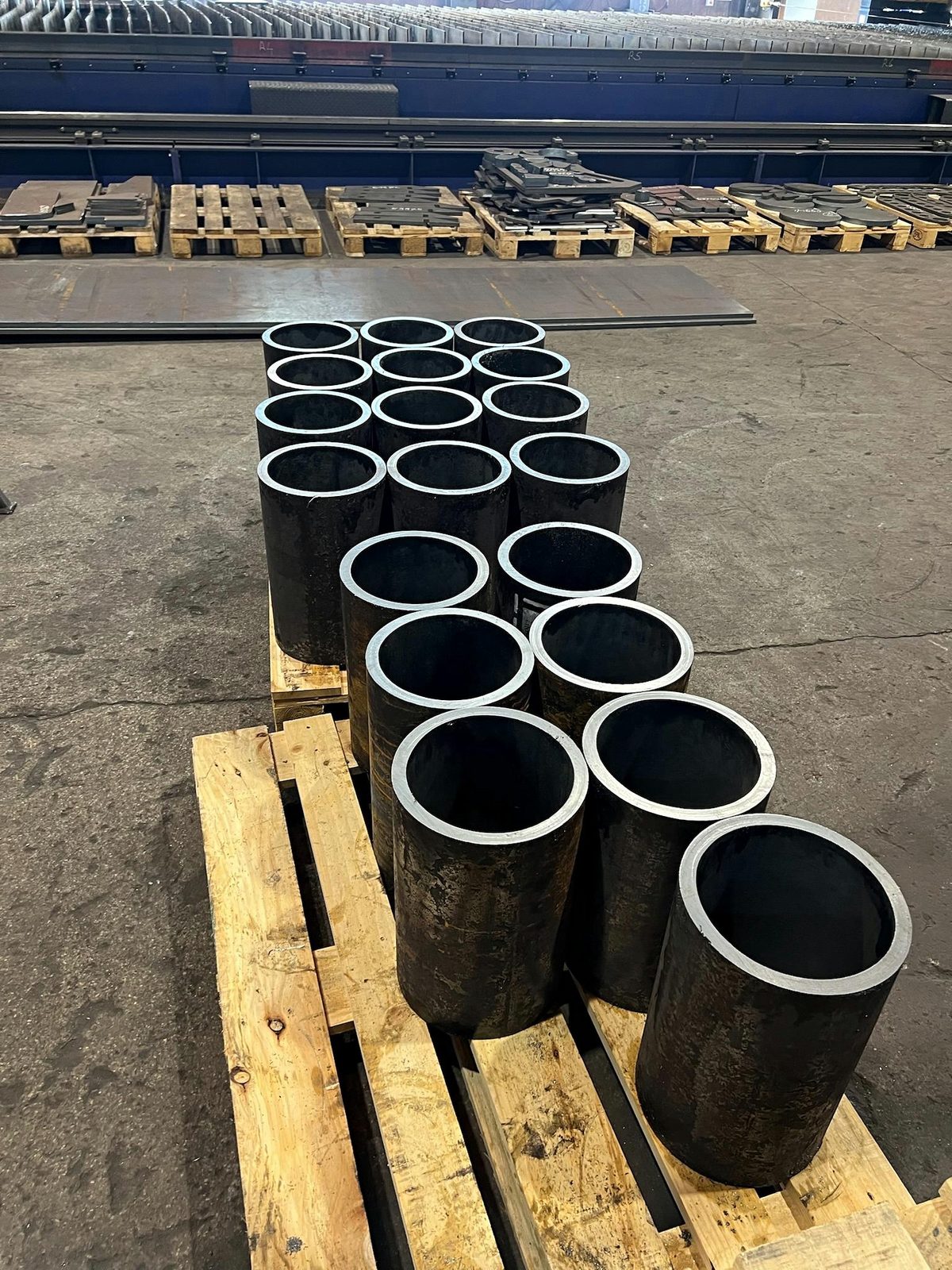

Razrez cevi in profilov
Debelostenski profili in nosilci se najprej pripravijo na dolžino z razrezom z žago, nato pa se za izrez cevi plamensko konturirajo.
Več o tem

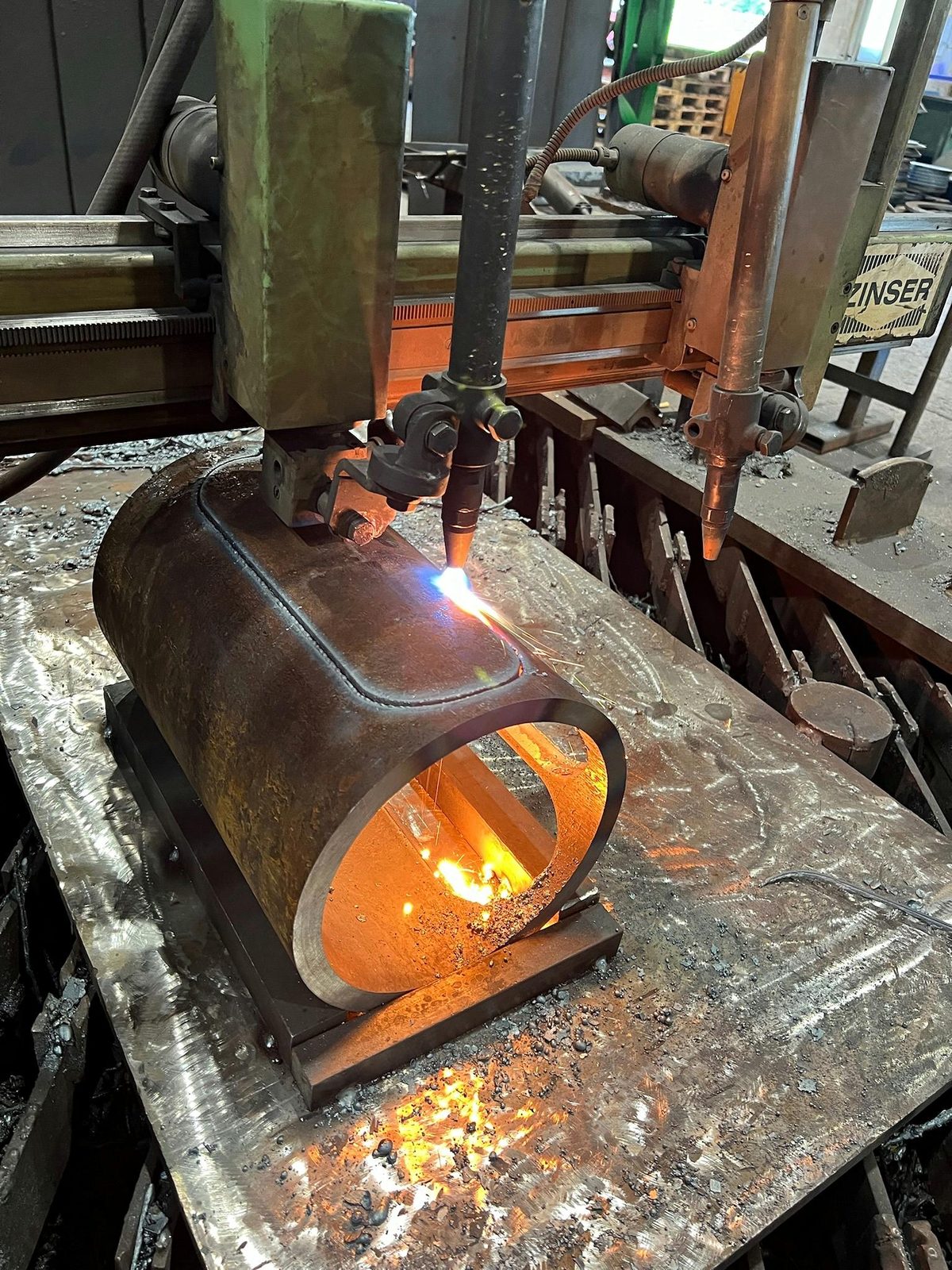

CNC izrez konture cevi
Natančno izrezana kontura v debelostenski jekleni cevi – neposredno pripravljena za varjenje.

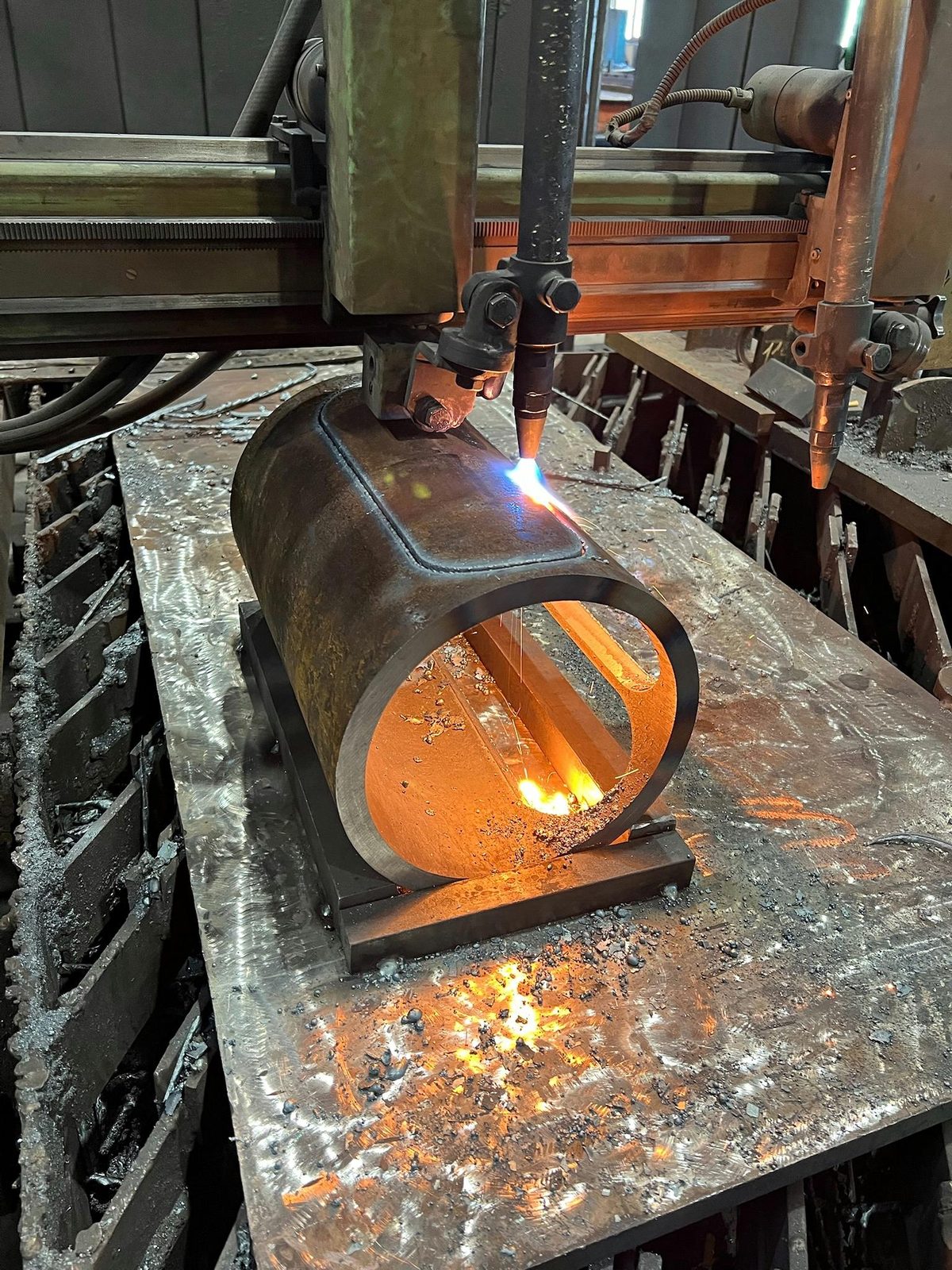

Plamenski razrez S355 v kooperantski proizvodnji
CNC plamenski razrez cevi za jeklene konstrukcije – serija in posamezni kos na enem stroju.
Več o tem
Nerjavno jeklo ali obrabna pločevina?
Za 3D-izreze do 30 mm: plazemsko rezanje
Če vaš projekt zahteva nerjavno jeklo, obrabno pločevino ali kompleksne 3D-geometrije – in je debelina stene pod 30 mm – je naše CNC plazemsko rezanje cevi natančnejša izbira.
Oglejte si 3D plazemsko rezanje cevi
Pogosta vprašanja o plamenskem rezanju cevi
Do katere debeline stene se cevi in profili režejo avtogeno?
Do 50 mm debeline stene. Reže se na kopirnem stroju za plamensko rezanje Zinser, ki z dvema gorilnikoma sledi predlogi ali CNC-programu; format vpenjanja znaša 2.500 × 1.200 mm.
Katere oblike profilov in vrste rezov so mogoče pri plamenskem rezanju cevi?
Pri avtogenem plamenskem rezanju cevi se režejo okrogle cevi, kvadratne cevi (SHS), pravokotne cevi (RHS), votli profili in I-nosilci (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – kot zajeralni rezi, izrezi, sedlasti rezi in konturni rezi.
Ali se cevi iz jekla Hardox, S460 ali S690 režejo avtogeno?
Da. Avtogeno rezanje cevi obdeluje konstrukcijsko jeklo (S235/S355), drobnozrnato konstrukcijsko jeklo in visokotrdnostno konstrukcijsko jeklo (S460–S1100) ter obrabno odporno jeklo (Hardox).
Kako se režejo 3D-izrezi na ceveh?
Pri avtogenem rezanju cevi so 3D-izrezi in izsekavanja mogoči le omejeno. Do 30 mm debeline stene Bock zato kompleksne 3D-geometrije reže na napravi za 3D plazemsko rezanje cevi, tudi v nerjavnem jeklu, drobnozrnatem konstrukcijskem jeklu in obrabno odpornem jeklu; avtogeno se režejo debeline sten do 50 mm.
Kontakt
Vaš cevni projekt v izkušenih rokah.
Pošljite nam svoje risbe ali specifikacije – ocenili bomo tehnične možnosti in vam osebno svetovali. Hitro, neposredno, brez obveznosti.
