Plinsko rezanje cijevi – Snažna alternativa cijevnom laseru

CNC kopirno plinsko rezanje za debelostijene cijevi, profile i šuplje nosače – do 50 mm debljine stijenke. Čelik, Hardox i visokočvrsti čelici. Tamo gdje cijevni laser kapitulira, mi i dalje radimo ekonomično.

Pošaljite upit

do 50 mm

Maks. debljina stijenke

Čelik · Sitnozrnati konstrukcijski čelik · Hardox · Visokočvrsti čelici

Materijali

Zinser stroj za kopirno plinsko rezanje

Postrojenje

2.500 × 1.200 mm

Format stezanja

Tehnološka odluka

Kada je plinsko rezanje cijevi pravi izbor – debljina stijenke, materijal, veličina serije

Od određenih debljina stijenke i materijala tehnologija cijevnog lasera dosegne svoje granice. Plinsko rezanje tada ostaje ekonomski i tehnički nadmoćno rješenje.

Debljina stijenke iznad 30 mm: Cijevni laseri rade tipično do oko 25–30 mm. Naša plinska tehnika reže pouzdano do 50 mm – bez gubitaka u kvaliteti ruba.
Hardox ili S690: Čelici otporni na trošenje i visokočvrsti čelici osjetljivo reagiraju na toplinu lasera. Plinsko rezanje stvara šire, ali toplinski blaže zone topline.
Fokus na cijeni kod male serije: Bez skupog laserskog programiranja. Za 1–5 dijelova često znatno povoljnije rješenje – osobito kod cilindričnih profila standardnih duljina.

Podaci o stroju

Stroj	Debljina stijenke	Format
Zinser · Kopirni stroj za plinsko rezanje	do 50 mm	2.500 × 1.200 mm

Kopirni stroj za plinsko rezanje Zinser sa svježe izrezanim limenim dijelovima – plinsko rezanje u Bock Maschinenbau u Lorchu

Tehnički detalji

Tehničke mogućnosti

Naš Zinser stroj za kopirno plinsko rezanje s dva plamenika precizno slijedi predložak ili CNC program – i za zahtjevne cijevne profile s velikim debljinama stijenke.

Parametar	Specifikacija
Materijali	Konstrukcijski čelik (S235, S355), sitnozrnati konstrukcijski čelik, Hardox, visokočvrsti čelici (S460–S1100)
Oblici profila	Okrugla cijev, kvadratna cijev (SHS), pravokutna cijev (RHS), šuplji profili, I-nosači (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM)
Vrste rezova	Rezovi pod kutom, usjeci, sedlasti rezovi, konturni rezovi

Prednosti

Debelostijeno, ondje gdje cijevni laser odustaje

Do 50 mm debljine stijenke: daleko iznad granice svakog cijevnog laserskog uređaja. Masivni čelik susreće se s procesnom sigurnošću.
Hardox i S690 bez problema: visokočvrsti i čelici otporni na trošenje koji preopterećuju druge postupke.
Dva plamenika istovremeno: simetrični rezovi i kraće vrijeme prolaska kod serijske proizvodnje.
Ponovljiva kvaliteta konture: Zinser postrojenje slijedi kopirni program pod CNC upravljanjem, rez za rezom.
Izravno u proces zavarivanja: nakon rezanja dalje na pjeskarenje, zavarivanje i lakiranje – sve u Lorchu.
Cijevi i nosači za regiju: Tvrtke za čelične konstrukcije i izgradnju hala iz regije Stuttgart i regije DACH kod nas u Lorchu plamenom režu debelostijene cijevi i izreze nosača – za debljine stijenki izvan dosega cijevnog lasera.

Usporedba tehnologija

Alternativa cijevnom laseru – izravna usporedba

Ne zahtijeva svaki zadatak cijevni laser. Kada debljina stijenke raste, raste i prednost plinskog rezanja.

Značajka	Cijevni laser	3D plazma cijev Bock Maschinenbau	Plinsko rezanje cijevi Bock Maschinenbau
Maks. debljina stijenke	≤ 20 mm	do 30 mm	do 50 mm
Materijali	Čelik, nehrđajući čelik	Čelik, nehrđajući čelik, lim otporan na trošenje	Čelik, Hardox, visokočvrsti čelici
3D izrezi i usjeci	Da	Da	Ograničeno
Rezovi pod kutom	Da	Da	Da
Brzina rezanja	Vrlo visoka	Visoka	Srednja
Ekonomičnost	Skupo	Ekonomično	Povoljno
Pojedinačni komad / mala serija	Ograničeno	Da	Da

Djelatnosti i područja primjene

Tipične primjene

Svugdje gdje je debljina stijenke adut – i nijedan cijevni laser na svijetu ne može držati korak.

Teška čelična gradnja

Masivni I-nosači (IPB/HEB, IPE) i šuplji profili za mostogradnju, nosače dizalica i temeljne konstrukcije s ekstremnim debljinama stijenke i visokim zahtjevima na kategoriju zavarivanja.

Specijalna geotehnika

Nosači žmurja, komponente bušaćih cijevi i elementi grabilica od visokočvrstog čelika – izrađeni za teške uvjete rada.

Izgradnja vozila i dizalica

Osovinske cijevi, segmenti krakova i prirubnice okretnog vijenca od Hardoxa – debelostijeno, precizno i odmah spremno za zavarivanje.

Offshore i izgradnja postrojenja

Cijevni lukovi, odvojci i prirubnički dijelovi za sustave tlačnih posuda i offshore konstrukcije prema normi.

Iz proizvodnje

Cijevni plinski izrez u praksi

Laser za cijevi i rezanje pilom debelostijenog čelika – profili i nosači za čelične konstrukcije, Lorch

Rezanje cijevi i profila

Debelostijeni profili i nosači najprije se pripremaju na duljinu rezanjem pilom, a zatim se za cijevni izrez konturiraju plinskim rezanjem.

Saznajte više

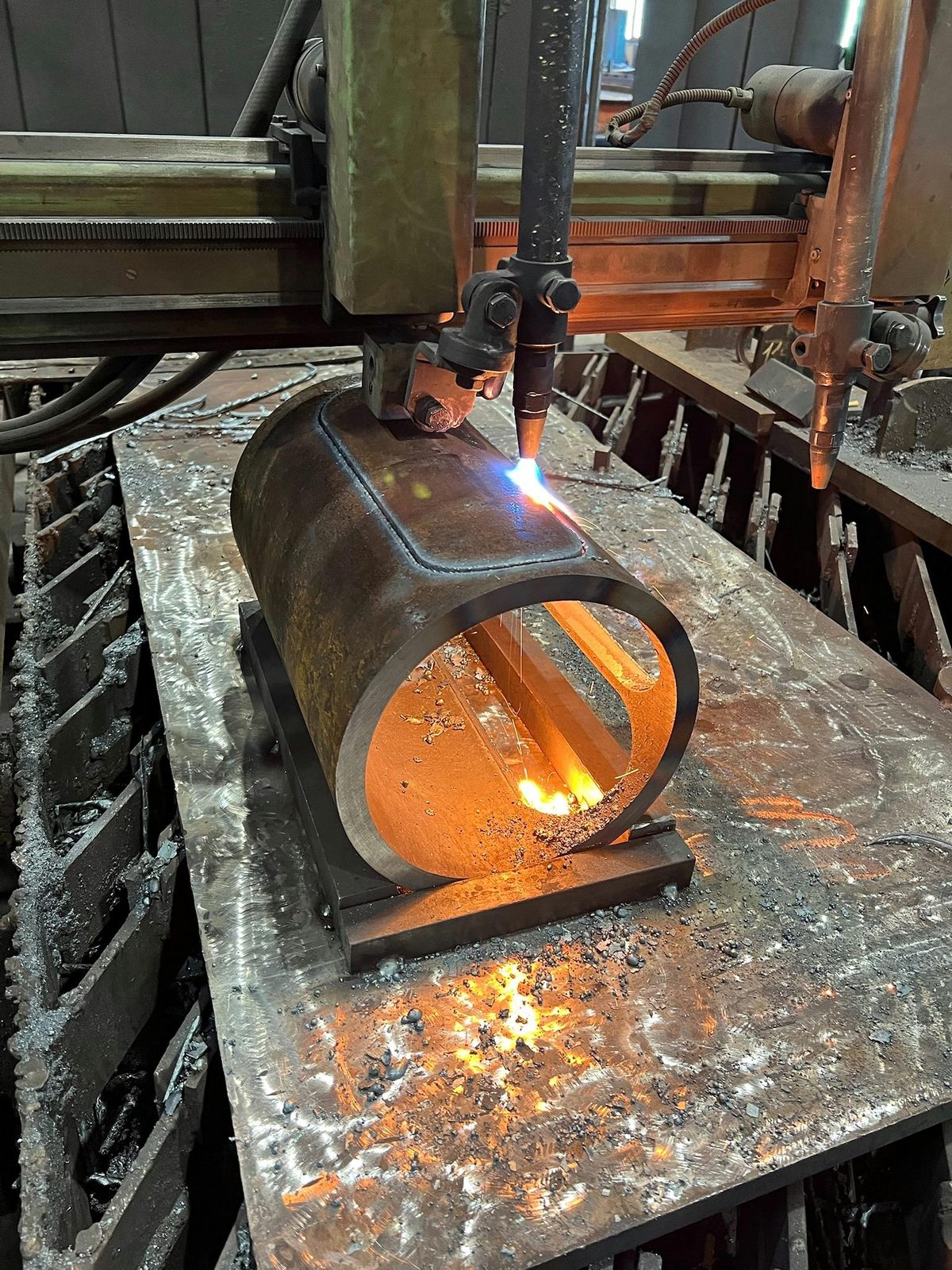

Autogeno rezanje cijevi alternativa laseru za cijevi – CNC izrez konture debelostijene čelične cijevi, Bock Lorch

CNC izrez cijevne konture

Precizno izrezana kontura u debelostijenoj čeličnoj cijevi – odmah spremno za zavarivanje.

Plinski rezani dijelovi od čelika S355 – ovalni limeni izresci na paleti, izrada po narudžbi u Bock Maschinenbau Lorch

Plinski izrez S355 ugovorna izrada

CNC plinski izrez cijevi za čeličnu gradnju – serija i pojedinačni dio na jednom postrojenju.

Saznajte više

Nehrđajući čelik ili lim otporan na trošenje?

Za 3D izreze do 30 mm: plazma rezanje

Ako vaš projekt zahtijeva nehrđajući čelik, lim otporan na trošenje ili složene 3D geometrije – a debljina stijenke je ispod 30 mm – tada je naše CNC plazma rezanje cijevi precizniji izbor.

Pogledajte 3D plazma rezanje cijevi

CNC plazma rezanje i 3D rezanje cijevi sa skošenjem – dobavljač za čelične konstrukcije, Zinser plazma stroj Lorch
