卧式镗床 —— 面向大型零件的 CNC 镗削加工 | Lorch 委托加工

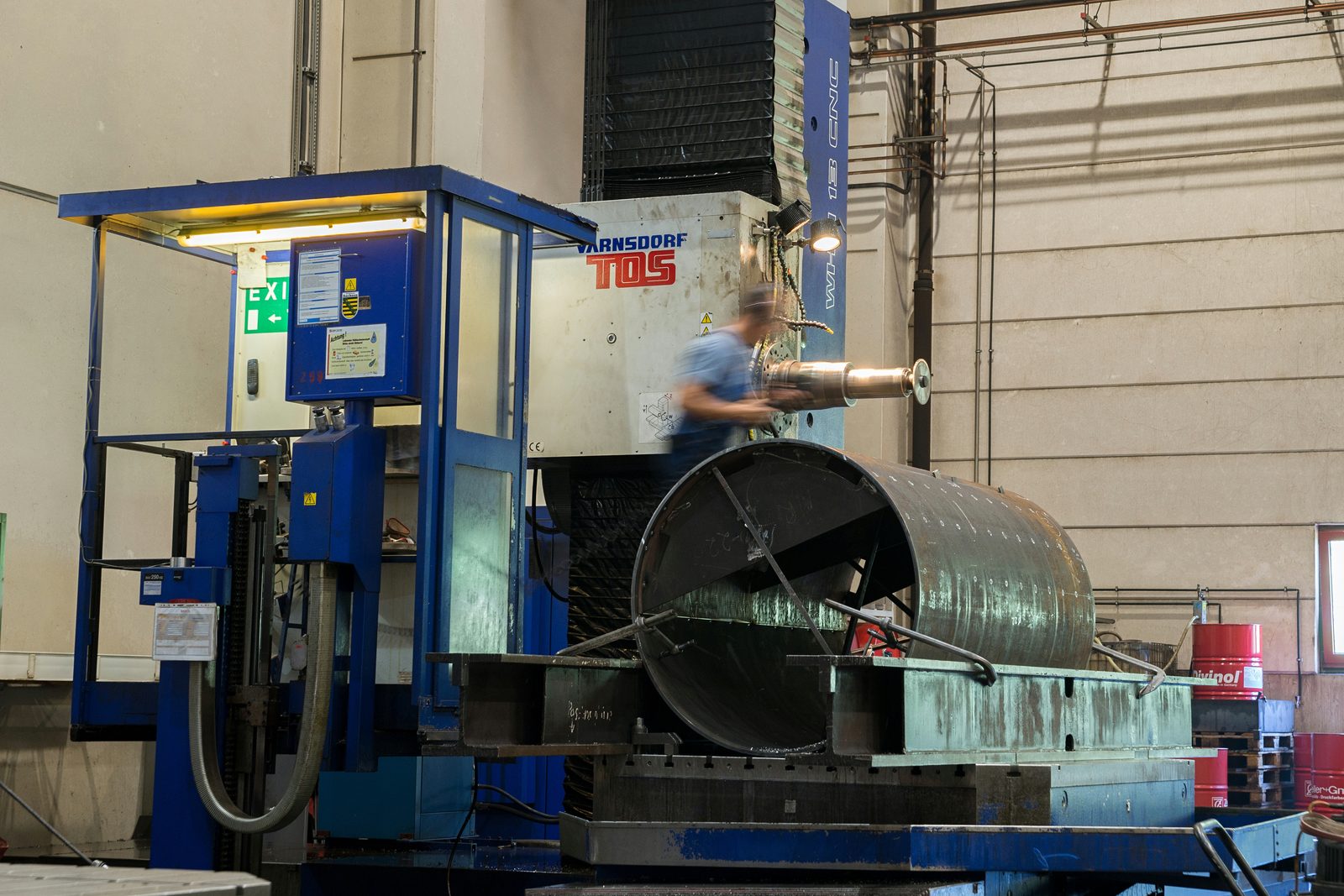

三台 CNC 卧式镗床 TOS-Varnsdorf WHN 13 配回转工作台 —— 一次装夹即可对大型工件进行钻孔、铣削、镗孔和攻丝，在 Lorch 以委托加工形式承接，无最小批量要求。
X 轴行程 3,500 毫米
行程 X 3,500 · Y 2,500 · Z 1,200 毫米 —— 宽敞的工作空间，适用于长孔加工和相距较远的加工位置。
镗轴 Ø 130 毫米
强劲的 130 毫米 镗轴，用于钻孔、镗孔和铣削 —— 即使在深孔加工和大切削量下也能胜任。
回转工作台 360°
集成回转工作台 —— 一次装夹即可加工多个面，无需重新装夹，无位置误差。
3 台镗床并行
三台同型号 TOS-Varnsdorf WHN 13 CNC —— 产能高、流转周期短、抗故障能力强，保障交期可靠。
起重吊装最重达 50 吨
2×25 吨 起重系统和车间基础设施，可安全吊装大幅面工件。
钢 · Hardox · 不锈钢
结构钢、最高至 S1100 的细晶粒结构钢、Hardox 400/500 以及不锈钢 1.4301/1.4571 —— 均按图纸加工。
卧式镗床 —— 镗削加工能实现什么
卧式镗床以水平放置的镗轴加工工件。三台 CNC 镗床 TOS-Varnsdorf WHN 13 将钻孔、铣削、镗孔、端面车削和攻丝集于一台机床 —— 特别适合需要精密孔、配合孔以及大跨距位置基准的工件。
Ø 130 毫米 的强劲镗轴以及 3,500 × 2,500 × 1,200 毫米 的行程带来了宽敞的工作空间。配合回转工作台，可在一次装夹中加工工件的多个面 —— 这减少了重新装夹带来的误差，并确保孔与面之间保持紧密的位置公差。
三台同型号机床意味着真正的产能：可并行加工多个订单，流转周期短，并为有交期要求的项目提供抗故障保障。编程按 CAD 数据或图纸尺寸进行 —— 单件、样件和小批量同等承接，以委托加工形式提供，无最小批量要求。
Bock 的机床设备布局具有战略性：设备和刀具的选型旨在使几乎任何工件都能加工，并能个性化、最优地满足每一项客户要求。由哪台机床加工您的零件，由我们根据您的规格确定 —— 这一分配属于我们的生产专业技术，能完全免去您的选型烦恼。
镗削加工后，工件可直接转入焊接、喷砂和喷漆环节 —— 全部在 Lorch 的同一生产工厂内完成。各加工工序之间无需外部物流，从而明显缩短流转周期并降低总成本。
机床数据 —— TOS-Varnsdorf WHN 13 CNC
Bock 委托加工中三台同型号 CNC 卧式镗床的核心数据：
| 参数 | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| 机床数量 | 3 台（并行产能，同型号） |
| 镗轴直径 | Ø 130 毫米 |
| X 轴行程（横向） | 3,500 毫米 |
| Y 轴行程（垂直） | 2,500 毫米 |
| Z 轴行程（纵向） | 1,200 毫米 |
| 回转工作台 | 360° 可回转 —— 一次装夹多面加工 |
| 加工方式 | 钻孔 · 铣削 · 镗孔 · 端面车削 · 攻丝 |
| 数控系统 | Heidenhain iTNC 530 |
所列行程针对 Lorch 工厂的机床。由哪台机床加工您的工件，我们会根据您的要求进行合理分配。具体可行性与公差，我们将依据您的图纸按项目逐一核实。
镗削加工的典型应用
Bock 的卧式镗床主要用于：
- 带精密配合孔的壳体、轴承座和支座
- 带同轴孔和轴承孔的焊接组件
- 带大跨距孔位分布的底板、机架和横梁
- 用于成套设备制造、车辆制造和特种机械制造的工件
- 作为焊接结构件加工工序的预加工毛坯件
加工完成的工件可在同一工厂内进行焊接、喷砂和喷漆处理。对于特别长或大面积的零件，另配有龙门铣床和移动立柱式机床，加工范围最大至 26,000 毫米 —— 您可从单一供应商处获得完整的切削和生产方案，各加工工序之间无需外部物流。符合 DIN EN ISO 9001:2015 的质量文档和尺寸检测记录可作为标准配置提供。
镗削加工适用的材料
Bock 主要采用欧洲优质钢材：
- 结构钢 S235、S355
- 细晶粒结构钢，最高至 S1100 —— 高强度、适宜焊接
- Hardox 400 / 500 —— 耐磨钢
- 不锈钢 1.4301、1.4571 —— 耐腐蚀
- 按图纸和客户要求定制的特种钢
材料证明可根据要求或按项目需求提供。
Bock 的镗削加工 —— 您的优势
Bock Maschinenbau 将卧式镗床作为完整生产流程的一环运行：
- 3 台镗床并行
- 三台同型号 TOS-Varnsdorf WHN 13 CNC —— 产能充足、流转周期短、抗故障能力强。
- 回转工作台 360°
- 一次装夹多面加工 —— 无重新装夹误差，位置公差紧密。
- 起重吊装最重达 50 吨
- 2×25 吨 起重机和车间基础设施，适用于大幅面工件。
- 无最小批量的委托加工
- 单件、样件和批量零件均按图纸同等生产。
- DIN EN ISO 9001:2015
- 配有材料记录管理和无间断可追溯性的质量管理体系。
- 历经数十年积累的刀具库
- 历经多年积累的特种及专用刀具储备——长镗杆与背镗杆、特种钻头和螺纹切削刀具，用于深孔和镗削轴承座加工。
- 服务本地区的镗床加工
- 为来自斯图加特地区和整个 DACH 地区的工具、夹具及机械制造商提供镗孔和镗床加工——可靠地由 Lorch 供应。
关于镗削加工的常见问题
什么是卧式镗床？
卧式镗床以水平放置的镗轴加工工件。它将钻孔、镗孔、铣削、端面车削和攻丝集于一台机床 —— 特别适合大型工件上的精密孔和位置基准加工。
工件可以有多大？
TOS-Varnsdorf WHN 13 CNC 的行程为 X 3,500 · Y 2,500 · Z 1,200 毫米。由哪台机床加工您的工件，我们会根据您的要求进行匹配 —— 对于特别长或大幅面的零件，另配有龙门铣床和移动立柱式机床，加工范围最大至 26,000 毫米。这样每个工件都能找到合适的设备。
可以加工哪些材料？
结构钢 S235/S355、最高至 S1100 的细晶粒结构钢、Hardox 400/500 以及不锈钢 1.4301/1.4571 和按图纸定制的特种钢。材料证明我们按项目提供。
你们也加工单件吗？
是的。镗削加工以委托加工形式进行，无最小批量要求 —— 单件、样件和小批量同等承接，按 CAD 数据或图纸尺寸编程。
这些零件可以在你们这里继续加工吗？
可以。镗削加工后，可在 Lorch 的同一工厂内进行焊接、喷砂和喷漆 —— 由单一供应商提供的完整生产，无需外部物流。
