Yatay borverk – büyük parçalar için CNC borverk işleme | Fason imalat Lorch
Döner tablalı üç CNC yatay borverk TOS-Varnsdorf WHN 13 – büyük iş parçalarında tek bağlamada delme, frezeleme, içten tornalama ve diş açma; Lorch'ta minimum miktar olmadan fason imalat.
X hareket mesafesi 3.500 mm
Hareket mesafeleri X 3.500 · Y 2.500 · Z 1.200 mm – uzun delikler ve birbirinden uzak işleme pozisyonları için geniş çalışma alanı.
Ø 130 mm borverk mili
Delme, içten tornalama ve frezeleme için güçlü 130 mm borverk mili – derin delikler ve büyük talaş hacimlerinde dahi.
Döner tabla 360°
Entegre döner tabla – tek bağlamada birden fazla işleme yüzeyi, yeniden bağlama ve konum hatası olmadan.
3 borverk paralel
Üç özdeş TOS-Varnsdorf WHN 13 CNC – yüksek kapasite, kısa geçiş süreleri ve termine sadakat için arıza güvenliği.
50 t'a kadar vinç elleçleme
Büyük formatlı iş parçalarının güvenli elleçlenmesi için 2×25 t'luk vinç sistemi ve hol altyapısı.
Çelik · Hardox · Paslanmaz çelik
Yapı çeliği, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ve paslanmaz çelik 1.4301/1.4571 – çizime göre işlenir.
Yatay borverk – borverk işlemenin sunduğu kapasite

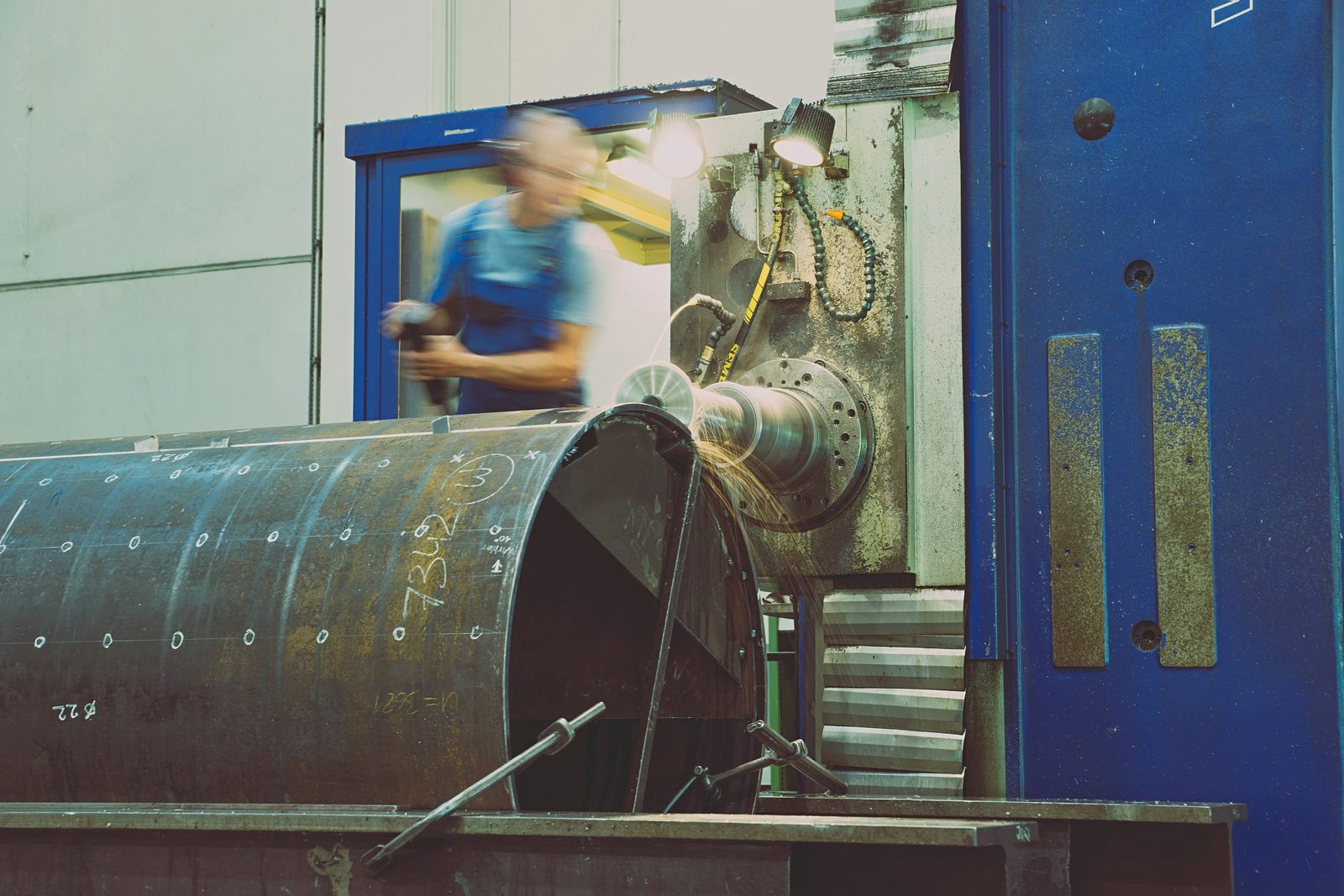

Bir yatay borverk, iş parçalarını yatay konumlu borverk miliyle işler. Üç CNC borverk TOS-Varnsdorf WHN 13; delme, frezeleme, içten tornalama, alın tornalama ve diş açmayı tek makinede birleştirir – hassas delikler, geçme delikleri ve uzun mesafeler boyunca konum bağıntıları olan parçalar için idealdir.
Ø 130 mm güçlü borverk mili ve 3.500 × 2.500 × 1.200 mm hareket mesafeleri geniş bir çalışma alanı açar. Döner tabla ile birlikte, birden fazla iş parçası yüzeyi tek bir bağlamada işlenir – bu, yeniden bağlama hatalarını en aza indirir ve delikler ile yüzeyler arasında dar konum toleranslarını güvence altına alır.
Üç özdeş makine gerçek kapasite demektir: birden fazla siparişin paralel üretimi, kısa geçiş süreleri ve termine bağlı projeler için arıza güvenliği. Programlama CAD verilerine veya çizim ölçülerine göre yapılır – tekil parçalar, prototipler ve küçük seriler eşit biçimde, minimum miktar olmadan fason imalat.
Bock'taki makine parkı stratejik olarak kurulmuştur: tesisler ve takımlar, neredeyse her parçanın işlenebileceği ve her müşteri gereksiniminin bireysel ve mümkün olan en iyi şekilde karşılanabileceği şekilde seçilmiştir. Parçanızı hangi makinenin işleyeceğine spesifikasyonunuza göre biz karar veririz – bu atama imalat uzmanlığımızın bir parçasıdır ve seçim yükünü tamamen sizden alır.
Borverk işlemenin ardından parçalar doğrudan kaynak, kumlama ve boyamaya aktarılabilir – hepsi Lorch'taki aynı imalat işletmesinde. İşleme adımları arasındaki harici lojistik ortadan kalkar ve geçiş süreleri ile toplam maliyetleri belirgin şekilde azaltır.
Makine verileri – TOS-Varnsdorf WHN 13 CNC
Bock'taki fason imalatta yer alan üç özdeş CNC yatay borverkin temel verileri:
| Parametre | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Makine sayısı | 3 (paralel kapasite, özdeş) |
| Borverk mili çapı | Ø 130 mm |
| Hareket mesafesi X (enine) | 3.500 mm |
| Hareket mesafesi Y (dikey) | 2.500 mm |
| Hareket mesafesi Z (boyuna) | 1.200 mm |
| Dondurme tablasi | 360° döner – tek bağlamada çok yüzeyli işleme |
| Isleme turleri | Delme · Frezeleme · İçten tornalama · Alın tornalama · Diş açma |
| Kontrol unitesi | Heidenhain iTNC 530 |
Belirtilen hareket mesafeleri Lorch fabrikasındaki makinelere aittir. Parçanızı hangi makinenin işleyeceğini gereksinimlerinize uygun şekilde biz atarız. Somut yapılabilirlik ve toleransları çiziminize göre projeye özel olarak inceleriz.
Borverk işlemenin tipik uygulamaları
Bock'taki yatay borverkler şunlar için kullanılır:
- Hassas geçme deliklerine sahip gövdeler, yatak kaideleri ve konsollar
- Eksenlenmiş delikler ve yatak delikleri olan kaynaklı montaj grupları
- Uzun mesafeler boyunca delik desenlerine sahip taban plakaları, çerçeveler ve enine parçalar
- Tesis, araç ve özel makine yapımı için parçalar
- Kaynaklı konstrüksiyonlar için imalat aşaması olarak ön işlenmiş ham parçalar
İşlenen parçalar aynı işletmede kaynaklanabilir, kumlanabilir ve boyanabilir. Özellikle uzun veya büyük yüzeyli parçalar için ayrıca 26.000 mm'ye kadar portal freze ve fahrständer makineleri hazırdır – işleme adımları arasında harici lojistik olmaksızın tüm talaşlı imalat ve üretim yelpazesini tek elden alırsınız. DIN EN ISO 9001:2015'e göre kalite dokümantasyonu ve ölçüm protokolleri standart olarak mevcuttur.
Borverk işleme için malzemeler
Bock ağırlıklı olarak Avrupa kalite çelikleri kullanır:
- Yapı çeliği S235, S355
- S1100'a kadar ince taneli yapı çeliği – yüksek mukavemetli, kaynağa uygun
- Hardox 400 / 500 – aşınmaya dayanıklı çelik
- Paslanmaz çelik 1.4301, 1.4571 – korozyona dayanıklı
- Teknik resme ve müşteri talebine göre özel çelikler
Malzeme sertifikaları talep üzerine veya proje gereksinimine göre sağlanır.
Bock'ta borverk işleme – avantajlarınız
Bock Maschinenbau, yatay borverkleri eksiksiz bir imalat sürecinin parçası olarak işletir:
- 3 borverk paralel
- Üç özdeş TOS-Varnsdorf WHN 13 CNC – kapasite, kısa geçiş süreleri ve arıza güvenliği.
- Döner tabla 360°
- Tek bağlamada çok yüzeyli işleme – yeniden bağlama hatası olmadan, dar konum toleranslarıyla.
- 50 t'a kadar vinç elleçleme
- Büyük formatlı iş parçaları için 2×25 t'luk vinç ve hol altyapısı.
- Minimum miktar olmadan fason imalat
- Tekil parçalar, prototipler ve seri parçalar eşit biçimde çizime göre üretilir.
- DIN EN ISO 9001:2015
- Belgelenmiş malzeme yönetimi ve kesintisiz izlenebilirliğe sahip kalite yönetimi.
- Onlarca yılda oluşan takım arşivi
- Yıllar içinde büyüyen özel ve spesyal takım stoğu – derin delikler ve içten tornalanmış yatak yuvaları için uzun delme ve içten tornalama çubukları, özel matkaplar ve diş açma takımları.
- Bölge için borverk
- Stuttgart bölgesi ve tüm DACH bölgesindeki takım, aparat ve makine üreticileri için delik işleme ve borverk işlemleri – Lorch'tan güvenilir şekilde.
Borverk işleme hakkında sık sorulan sorular
Yatay borverk nedir?
Bir yatay borverk, iş parçalarını yatay konumlu borverk miliyle işler. Delme, içten tornalama, frezeleme, alın tornalama ve diş açmayı tek makinede birleştirir – büyük parçalarda hassas delikler ve konum bağıntıları için idealdir.
Parçalar ne kadar büyük olabilir?
TOS-Varnsdorf WHN 13 CNC'nin hareket mesafeleri X 3.500 · Y 2.500 · Z 1.200 mm'dir. Parçanızı hangi makinenin işleyeceğini gereksinimlerinize göre belirleriz – özellikle uzun veya büyük formatlı parçalar için ayrıca 26.000 mm'ye kadar portal freze ve fahrständer makineleri hazırdır. Böylece her parça uygun tesisi bulur.
Hangi malzemeler işlenir?
Yapı çeliği S235/S355, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ile paslanmaz çelik 1.4301/1.4571 ve çizime göre özel çelikler. Malzeme sertifikalarını projeye özel olarak sağlarız.
Tekil parçalar da üretiyor musunuz?
Evet. Borverk işleme minimum miktar olmadan fason imalat olarak yapılır – tekil parçalar, prototipler ve küçük seriler eşit biçimde, CAD verilerine veya çizim ölçülerine göre programlanır.
Parçalar sizde daha ileri işlenebilir mi?
Evet. Borverk işlemenin ardından Lorch'taki aynı işletmede kaynak, kumlama ve boyama gelir – harici lojistik olmadan tek elden komple imalat.
İletişim
Projeniz — doğrudan bölgeden
Fason üretim, çelik konstrüksiyon veya özel makine imalatı için talebinizi gönderin — kısa sürede size geri döneriz.
Borverk işleme talebinde bulunun
Bize çiziminizi, malzemenizi, ölçülerinizi ve adet bilginizi gönderin. Yapılabilirliği inceler ve projeye özel bir teklif hazırlarız.
