Makinë horizontale shpimi – përpunim CNC me makinë shpimi për pjesë të mëdha | prodhim me kontratë Lorch
Tri makina horizontale shpimi CNC TOS-Varnsdorf WHN 13 me tavolinë rrotulluese – shpim, frezim, zgjerim dhe filetim i pjesëve të mëdha të punës në një shtrëngim të vetëm, si prodhim me kontratë në Lorch (Ostalbkreis · rajoni i Stuttgartit) pa sasi minimale.
Rrugë lëvizjeje X 3.500 mm
Rrugë lëvizjeje X 3.500 · Y 2.500 · Z 1.200 mm – hapësirë e madhe pune për vrima të gjata dhe pozicione përpunimi larg njëra-tjetrës.
Bosht shpimi Ø 130 mm
Bosht i fuqishëm shpimi 130 mm për shpim, zgjerim dhe frezim – edhe te vrimat e thella dhe vëllimet e mëdha të heqjes së ashklës.
Tavolinë rrotulluese 360°
Tavolinë rrotulluese e integruar – disa anë përpunimi në një shtrëngim të vetëm, pa rishtrëngim dhe pa gabime pozicioni.
3 makina shpimi paralelisht
Tri TOS-Varnsdorf WHN 13 CNC të njëjta – kapacitet i lartë, kohë kalimi të shkurtra dhe siguri ndaj ndërprerjeve për respektimin e afateve.
Trajtim me vinç deri në 50 t
Sistem vinçash 2×25 t dhe infrastrukturë halle për trajtim të sigurt të pjesëve të punës në format të madh.
Çelik · Hardox · çelik inoks
Çelik strukturor, çelik strukturor me kokërr të imët deri në S1100, Hardox 400/500 dhe çelik inoks 1.4301/1.4571 – të përpunuara sipas vizatimit.
Makinë horizontale shpimi – çfarë ofron përpunimi me makinë shpimi
Një makinë horizontale shpimi i përpunon pjesët e punës me bosht shpimi të vendosur horizontalisht. Tri makinat e shpimit CNC TOS-Varnsdorf WHN 13 kombinojnë shpimin, frezimin, zgjerimin, tornimin ballor dhe filetimin në një makineri të vetme – ideale për komponentë me vrima të sakta, vrima përshtatëse dhe referenca pozicioni përgjatë distancave të mëdha.
Boshti i fuqishëm i shpimit me Ø 130 mm dhe rrugët e lëvizjes prej 3.500 × 2.500 × 1.200 mm hapin një hapësirë bujare pune. Në lidhje me tavolinën rrotulluese përpunohen disa anë të pjesës së punës në një shtrëngim të vetëm – kjo i minimizon gabimet e rishtrëngimit dhe siguron toleranca të ngushta pozicioni midis vrimave dhe sipërfaqeve.
Tri makina të njëjta do të thonë kapacitet i vërtetë: prodhim paralel i disa porosive, kohë kalimi të shkurtra dhe siguri ndaj ndërprerjeve për projekte të lidhura me afate. Programohet sipas të dhënave CAD ose përmasave të vizatimit – copa të veçanta, prototipa dhe seri të vogla njësoj, si prodhim me kontratë pa sasi minimale.
Parku i makinerive te Bock është ngritur në mënyrë strategjike: impiantet dhe veglat janë zgjedhur ashtu që të mund të përpunohet pothuajse çdo komponent dhe të plotësohet çdo kërkesë e klientit në mënyrë individuale dhe sa më të mirë. Cila makineri e përpunon pjesën tuaj, e përcaktojmë ne në bazë të specifikimit tuaj – ky caktim është pjesë e njohurive tona të prodhimit dhe jua heq plotësisht zgjedhjen.
Pas përpunimit me makinë shpimi komponentët mund të kalojnë drejtpërdrejt te saldimi, pastrimi me rërë dhe lyerja – gjithçka në të njëjtën ndërmarrje prodhuese në Lorch. Logjistika e jashtme midis hapave të përpunimit bie dhe i redukton ndjeshëm kohët e kalimit dhe kostot e përgjithshme.
Të dhënat e makinerisë – TOS-Varnsdorf WHN 13 CNC
Të dhënat kryesore të tri makinave horizontale të shpimit CNC të njëjta në prodhimin me kontratë te Bock:
| Parametri | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Numri i makinerive | 3 (kapacitet paralel, të njëjta) |
| Diametri i boshtit të shpimit | Ø 130 mm |
| Rrugë lëvizjeje X (tërthor) | 3.500 mm |
| Rrugë lëvizjeje Y (vertikal) | 2.500 mm |
| Rrugë lëvizjeje Z (gjatësor) | 1.200 mm |
| Tavolina rrotulluese | I rrotullueshëm 360° – përpunim shumëanësh në një shtrëngim të vetëm |
| Llojet e përpunimit | Shpim · frezim · zgjerim me bosht · tornim i sheshtë · filetim |
| Komanda | Heidenhain iTNC 530 |
Rrugët e lëvizjes së dhëna i referohen makinerive në uzinën Lorch. Cila makineri e përpunon komponentin tuaj, e caktojmë sipas kërkesave tuaja. Realizueshmërinë konkrete dhe tolerancat i kontrollojmë sipas projektit në bazë të vizatimit tuaj.
Zbatime tipike të përpunimit me makinë shpimi
Makinat horizontale të shpimit te Bock përdoren për:
- Karkasa, mbajtëse kushinetash dhe konsola me vrima përshtatëse të sakta
- Nënmontime të salduara me vrima në një vijë dhe vrima kushinetash
- Pllaka bazë, korniza dhe traversa me skema vrimash përgjatë distancave të mëdha
- Komponentë për ndërtim impiantesh, automjetesh dhe makinerish speciale
- Pjesë të papërpunuara të paraprodhuara si shkallë prodhimi për konstruksione të salduara
Komponentët e përpunuar mund të saldohen, pastrohen dhe lyhen në të njëjtën ndërmarrje. Për pjesë veçanërisht të gjata ose me sipërfaqe të madhe janë në dispozicion gjithashtu freza portale dhe makina me shtyllë lëvizëse deri në 26.000 mm – ju merrni gjithë spektrin e heqjes së ashklës dhe të prodhimit nga një dorë e vetme, pa logjistikë të jashtme midis hapave të përpunimit. Dokumentimi i cilësisë dhe protokollet e përmasave sipas DIN EN ISO 9001:2015 janë standard të disponueshme.
Materialet për përpunimin me makinë shpimi
Bock Maschinenbau GmbH përdor kryesisht çeliqe cilësorë evropianë:
- Çelik strukturor S235, S355
- Çelik strukturor me kokërr të imët deri në S1100 – me qëndrueshmëri të lartë, i përshtatshëm për saldim
- Hardox 400 / 500 – çelik rezistent ndaj konsumit
- Çelik inoks 1.4301, 1.4571 – rezistent ndaj korrozionit
- Çeliqe speciale sipas vizatimit dhe specifikimit të klientit
Certifikatat e materialit vihen në dispozicion me kërkesë ose sipas kërkesës së projektit.
Përmbledhje e shërbimeve: prodhim me kontratë dhe konstruksione çeliku
Pamje nga përpunimi me makinë shpimi

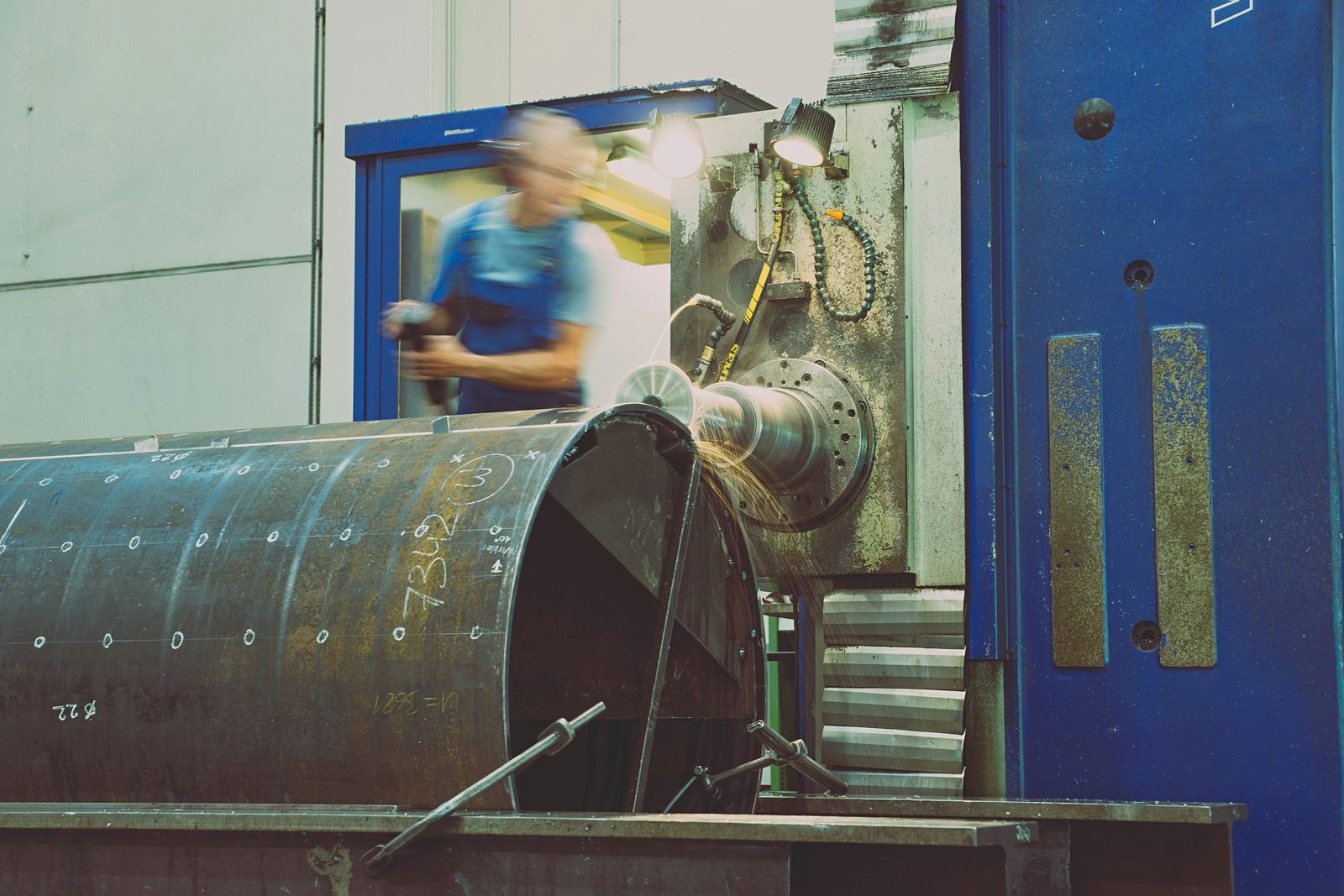

Fotografi të vërteta nga prodhimi ynë në Lorch – nga TOS-Varnsdorf WHN 13 me pjesë pune të shtrënguara, te vegla e zgjerimit në bosht, deri te karkasa e salduar e makinerisë, vrimat përshtatëse të së cilës qëndrojnë në një vijë në dy rreshta.
Përpunimi me makinë shpimi te Bock – përfitimet tuaja
Bock Maschinenbau i përdor makinat horizontale të shpimit si pjesë e një procesi të plotë prodhimi:
- 3 makina shpimi paralelisht
- Tri TOS-Varnsdorf WHN 13 CNC të njëjta – kapacitet, kohë kalimi të shkurtra dhe siguri ndaj ndërprerjeve.
- Tavolinë rrotulluese 360°
- Përpunim nga disa anë në një shtrëngim të vetëm – pa gabime rishtrëngimi, me toleranca të ngushta pozicioni.
- Trajtim me vinç deri në 50 t
- Vinç 2×25 t dhe infrastrukturë halle për pjesë pune në format të madh.
- Prodhim me kontratë pa sasi minimale
- Copat e veçanta, prototipat dhe pjesët serike prodhohen njësoj sipas vizatimit.
- DIN EN ISO 9001:2015
- Menaxhim cilësie me drejtim të dokumentuar të materialit dhe gjurmueshmëri të plotë.
- Fond veglash nga dekada
- Fond veglash speciale dhe të posaçme i rritur ndër vite – shufra të gjata shpimi e zgjerimi, burgji special dhe vegla filetimi për vrima të thella dhe vende kushinetash të zgjeruara.
- Makinë shpimi për rajonin
- Zgjerim dhe përpunim me makinë shpimi për ndërtues veglash, pajisjesh dhe makinerish nga rajoni i Stuttgartit dhe e gjithë hapësira DACH – me besueshmëri nga Lorch.
Pyetje të shpeshta për përpunimin me makinë shpimi
Çfarë është një makinë horizontale shpimi?
Një makinë horizontale shpimi i përpunon pjesët e punës me bosht shpimi të vendosur horizontalisht. Ajo kombinon shpimin, zgjerimin, frezimin, tornimin ballor dhe filetimin në një makineri të vetme – ideale për vrima të sakta dhe referenca pozicioni në komponentë të mëdhenj.
Sa të mëdhenj mund të jenë komponentët?
Rrugët e lëvizjes së TOS-Varnsdorf WHN 13 CNC janë X 3.500 · Y 2.500 · Z 1.200 mm. Cila makineri e përpunon komponentin tuaj, e përshtatim me kërkesat tuaja – për pjesë veçanërisht të gjata ose në format të madh janë në dispozicion gjithashtu freza portale dhe makina me shtyllë lëvizëse deri në 26.000 mm. Kështu çdo komponent gjen impiantin e përshtatshëm.
Cilat materiale përpunohen?
Çelik strukturor S235/S355, çelik strukturor me kokërr të imët deri në S1100, Hardox 400/500 si dhe çelik inoks 1.4301/1.4571 dhe çeliqe speciale sipas vizatimit. Certifikatat e materialit i vëmë në dispozicion sipas projektit.
A prodhoni edhe copa të veçanta?
Po. Përpunimi me makinë shpimi kryhet si prodhim me kontratë pa sasi minimale – copa të veçanta, prototipa dhe seri të vogla njësoj, të programuara sipas të dhënave CAD ose përmasave të vizatimit.
A mund të përpunohen pjesët më tej te ju?
Po. Pas përpunimit me makinë shpimi pasojnë saldimi, pastrimi me rërë dhe lyerja në të njëjtën ndërmarrje në Lorch – prodhim i plotë nga një dorë e vetme pa logjistikë të jashtme.
Kontakt
Projekti juaj — drejtpërdrejt nga rajoni
Na dërgoni kërkesën tuaj për përpunim me kontratë, konstruksione çeliku ose ndërtim makinerish speciale — ju përgjigjemi shpejt.
Kërkoni përpunim me makinë shpimi
Na dërgoni vizatimin, materialin, përmasat dhe sasinë. Ne kontrollojmë realizueshmërinë dhe hartojmë një ofertë specifike për projektin.
