Alesatrice orizzontale – lavorazione di alesatura CNC per grandi pezzi | Terzismo Lorch
Tre alesatrici orizzontali CNC TOS-Varnsdorf WHN 13 con tavola girevole – foratura, fresatura, barenatura e maschiatura di grandi pezzi in un unico bloccaggio, in conto terzi a Lorch senza quantitativi minimi.
Corsa X 3.500 mm
Corse X 3.500 · Y 2.500 · Z 1.200 mm – ampio spazio di lavoro per fori lunghi e posizioni di lavorazione distanti tra loro.
Mandrino Ø 130 mm
Robusto mandrino di alesatura da 130 mm per foratura, barenatura e fresatura – anche per fori profondi e grandi volumi di truciolo.
Tavola girevole 360°
Tavola girevole integrata – più lati di lavorazione in un unico bloccaggio, senza riposizionamenti e senza errori di posizione.
3 alesatrici in parallelo
Tre TOS-Varnsdorf WHN 13 CNC identiche – elevata capacità, tempi di consegna brevi e sicurezza di produzione per il rispetto delle scadenze.
Movimentazione con gru fino a 50 t
Sistema di gru 2×25 t e infrastruttura di stabilimento per una movimentazione sicura di pezzi di grande formato.
Acciaio · Hardox · Inox
Acciaio da costruzione, acciaio a grano fine fino a S1100, Hardox 400/500 e inox 1.4301/1.4571 – lavorati su disegno.
Alesatrice orizzontale – cosa offre la lavorazione di alesatura

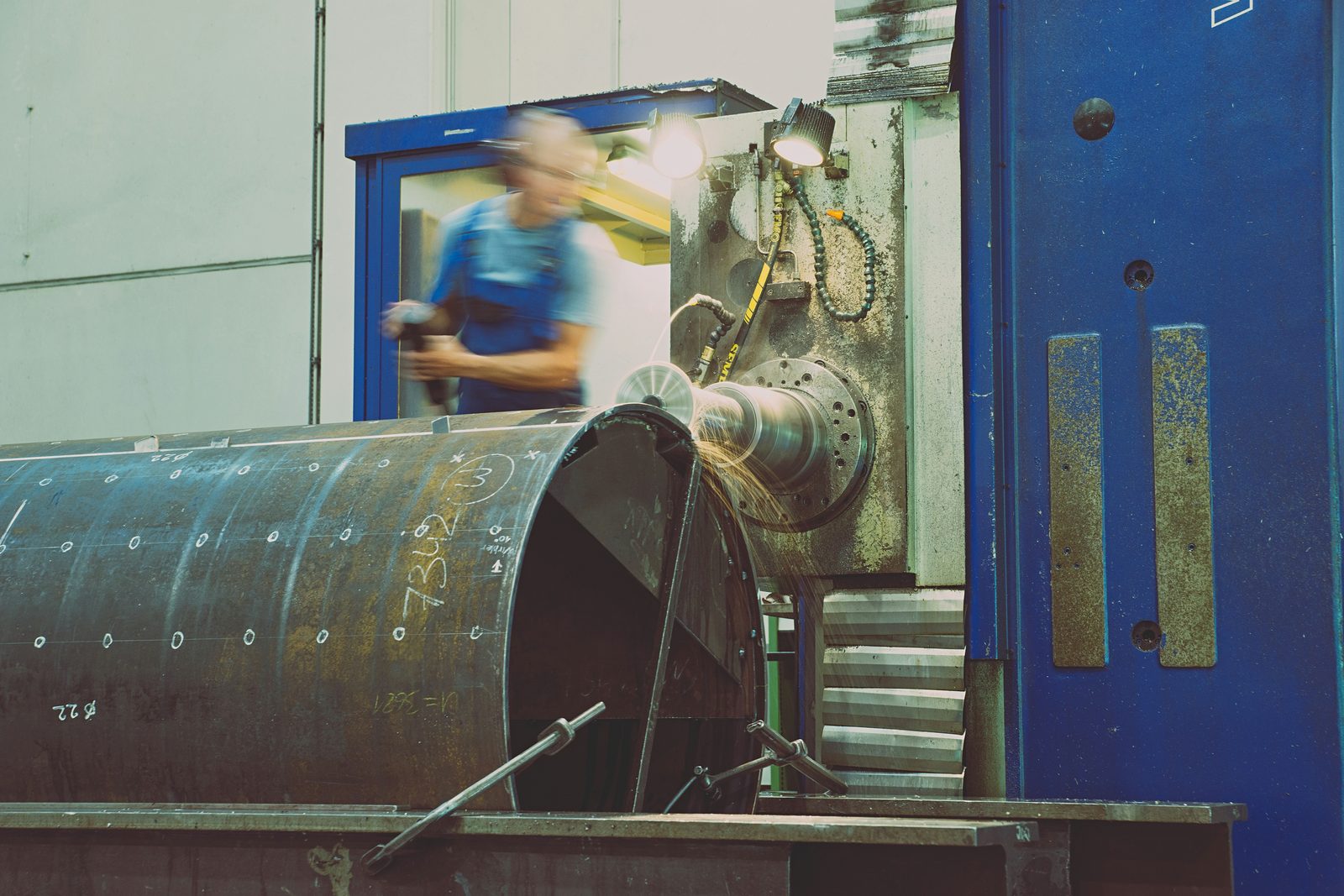

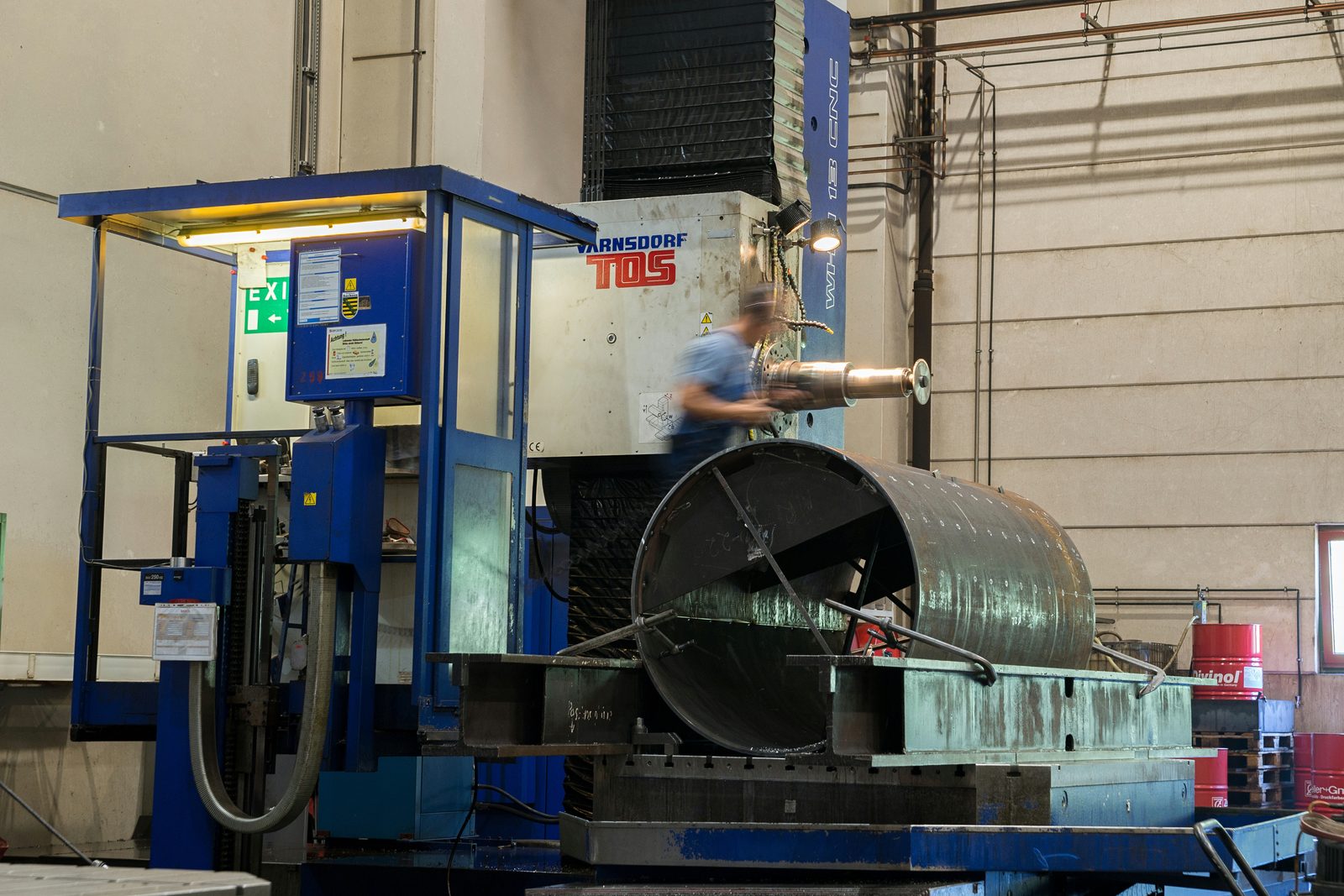

Un'alesatrice orizzontale lavora i pezzi con il mandrino di alesatura in posizione orizzontale. Le tre alesatrici CNC TOS-Varnsdorf WHN 13 combinano foratura, fresatura, barenatura, tornitura in piano e maschiatura in un'unica macchina – ideali per componenti con fori di precisione, fori di accoppiamento e riferimenti di posizione su grandi distanze.
Il robusto mandrino di alesatura da Ø 130 mm e le corse di 3.500 × 2.500 × 1.200 mm aprono un ampio spazio di lavoro. In combinazione con la tavola girevole, più lati del pezzo vengono lavorati in un unico bloccaggio – ciò riduce al minimo gli errori di riposizionamento e garantisce tolleranze di posizione ristrette tra fori e superfici.
Tre macchine identiche significano capacità reale: produzione parallela di più ordini, tempi di consegna brevi e sicurezza di produzione per progetti vincolati alle scadenze. La programmazione avviene a partire dai dati CAD o dalle quote di disegno – pezzi singoli, prototipi e piccole serie allo stesso modo, in conto terzi senza quantitativi minimi.
Il parco macchine di Bock è impostato strategicamente: impianti e utensili sono scelti in modo da poter lavorare quasi ogni componente e soddisfare ogni esigenza del cliente in modo individuale e ottimale. Quale macchina lavori il vostro pezzo lo stabiliamo in base alle vostre specifiche – questa assegnazione fa parte del nostro know-how produttivo e vi solleva completamente dalla scelta.
Dopo la lavorazione di alesatura i componenti possono passare direttamente alla saldatura, alla sabbiatura e alla verniciatura – tutto nello stesso stabilimento di Lorch. La logistica esterna tra le fasi di lavorazione viene eliminata, riducendo sensibilmente i tempi di consegna e i costi complessivi.
Dati macchina – TOS-Varnsdorf WHN 13 CNC
Dati principali delle tre alesatrici orizzontali CNC identiche nel terzismo Bock:
| Parametro | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Numero di macchine | 3 (capacità parallela, identiche) |
| Diametro mandrino di alesatura | Ø 130 mm |
| Corsa X (trasversale) | 3.500 mm |
| Corsa Y (verticale) | 2.500 mm |
| Corsa Z (longitudinale) | 1.200 mm |
| Tavola girevole | 360° girevole – lavorazione multilato in un unico bloccaggio |
| Tipi di lavorazione | Foratura · Fresatura · Barenatura · Tornitura in piano · Maschiatura |
| Controllo | Heidenhain iTNC 530 |
Le corse indicate si riferiscono alle macchine dello stabilimento di Lorch. Quale macchina lavori il vostro componente lo assegniamo in base alle vostre esigenze. La fattibilità concreta e le tolleranze le verifichiamo per ogni progetto sul vostro disegno.
Applicazioni tipiche della lavorazione di alesatura
Le alesatrici orizzontali di Bock vengono impiegate per:
- Carter, supporti e mensole con fori di accoppiamento di precisione
- Gruppi saldati con fori allineati e fori per cuscinetti
- Piastre di base, telai e traverse con schemi di foratura su grandi distanze
- Componenti per costruzione di impianti, veicoli e macchinari speciali
- Grezzi prelavorati come fase produttiva per costruzioni saldate
I componenti lavorati possono essere saldati, sabbiati e verniciati nello stesso stabilimento. Per pezzi particolarmente lunghi o di grande superficie sono inoltre disponibili fresatrici a portale e a montante mobile fino a 26.000 mm – ricevete l'intero spettro di asportazione truciolo e produzione da un unico fornitore, senza logistica esterna tra le fasi di lavorazione. Documentazione qualità e protocolli dimensionali secondo DIN EN ISO 9001:2015 sono disponibili di serie.
Materiali per la lavorazione di alesatura
Bock impiega prevalentemente acciai di qualità europei:
- Acciaio da costruzione S235, S355
- Acciaio a grano fine fino a S1100 – alta resistenza, idoneo alla saldatura
- Hardox 400 / 500 – acciaio antiusura
- Inox 1.4301, 1.4571 – resistente alla corrosione
- Acciai speciali su disegno e specifica cliente
I certificati di materiale vengono forniti su richiesta o secondo le esigenze del progetto.
Lavorazione di alesatura da Bock – i vostri vantaggi
Bock Maschinenbau gestisce le alesatrici orizzontali come parte di un processo produttivo completo:
- 3 alesatrici in parallelo
- Tre TOS-Varnsdorf WHN 13 CNC identiche – capacità, tempi di consegna brevi e sicurezza di produzione.
- Tavola girevole 360°
- Lavorazione multilato in un unico bloccaggio – senza errori di riposizionamento, con tolleranze di posizione ristrette.
- Movimentazione con gru fino a 50 t
- Gru 2×25 t e infrastruttura di stabilimento per pezzi di grande formato.
- Terzismo senza quantitativi minimi
- Pezzi singoli, prototipi e pezzi seriali vengono realizzati allo stesso modo su disegno.
- DIN EN ISO 9001:2015
- Gestione della qualità con gestione documentata dei materiali e tracciabilità completa.
- Patrimonio di utensili cresciuto in decenni
- Un parco di utensili speciali cresciuto negli anni – lunghe barre di alesatura e di barenatura, punte speciali e utensili per filettatura per fori profondi e sedi di cuscinetto barenate.
- Alesatura per la regione
- Alesatura e lavorazioni all'alesatrice per costruttori di utensili, attrezzature e macchine dell'area di Stoccarda e dell'intera regione DACH – in modo affidabile da Lorch.
Domande frequenti sulla lavorazione di alesatura
Che cos'è un'alesatrice orizzontale?
Un'alesatrice orizzontale lavora i pezzi con il mandrino di alesatura in posizione orizzontale. Combina foratura, barenatura, fresatura, tornitura in piano e maschiatura in un'unica macchina – ideale per fori di precisione e riferimenti di posizione su grandi componenti.
Quanto grandi possono essere i componenti?
Le corse delle TOS-Varnsdorf WHN 13 CNC sono X 3.500 · Y 2.500 · Z 1.200 mm. Quale macchina lavori il vostro componente lo concordiamo in base alle vostre esigenze – per pezzi particolarmente lunghi o di grande formato sono inoltre disponibili fresatrici a portale e a montante mobile fino a 26.000 mm. Così ogni componente trova l'impianto adatto.
Quali materiali vengono lavorati?
Acciaio da costruzione S235/S355, acciaio a grano fine fino a S1100, Hardox 400/500 nonché inox 1.4301/1.4571 e acciai speciali su disegno. I certificati di materiale li forniamo per ogni progetto.
Realizzate anche pezzi singoli?
Sì. La lavorazione di alesatura avviene in conto terzi senza quantitativi minimi – pezzi singoli, prototipi e piccole serie allo stesso modo, programmati a partire dai dati CAD o dalle quote di disegno.
I pezzi possono essere ulteriormente lavorati da voi?
Sì. Dopo la lavorazione di alesatura seguono saldatura, sabbiatura e verniciatura nello stesso stabilimento di Lorch – produzione completa da un unico fornitore, senza logistica esterna.
